谈谈普通数字万用表测高频交流电压的无用论

散淡021

楼主的三和是带放大的，不是直接整流的吧。

三和还有506a 也是有特色的

三和还有像玩具表一样的正负DCV、0—1000V统吃的指针表（自动档）

国内成都吧，搞过个超级指针表，功能是现在手持无法比的。

指针表就是精度和分辨率先天不足。要是没有数字表？今天还会有台表？

记得当年修万用表的厂家只能用MF35校准被修理的万用表。

nyxfk

老兵不死 只是凋零
这就是机械表的未来，在某些地方偶尔你会惊讶发现，原来还有机械表的用武之地，仅此而已。

狮子王

指针表淘汰了吗？非要争论这个问题可以再引入两个问题：电子管淘汰了吗？马车淘汰了吗？
其实争议的焦点是关于淘汰的定义问题，不先把定义说清楚，谁都有道理。。。

HD123

散淡021 发表于 2020-5-12 17:07
这点有高压开关脉冲，好像示波器测这里也是会抖动的（不稳）

所以71A在这里测DCV时，尤其是带载后强干扰 ...

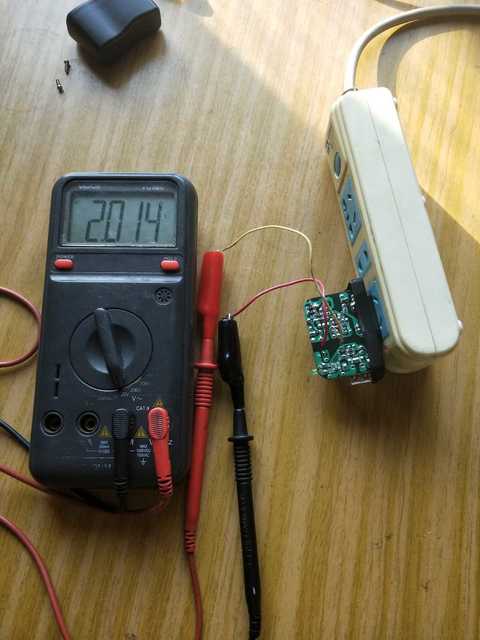

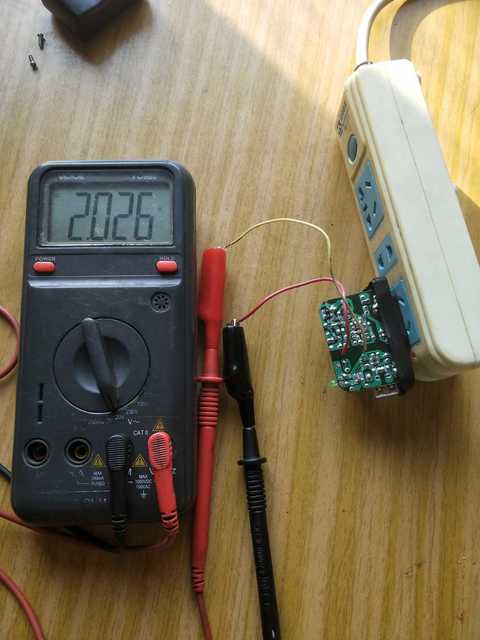

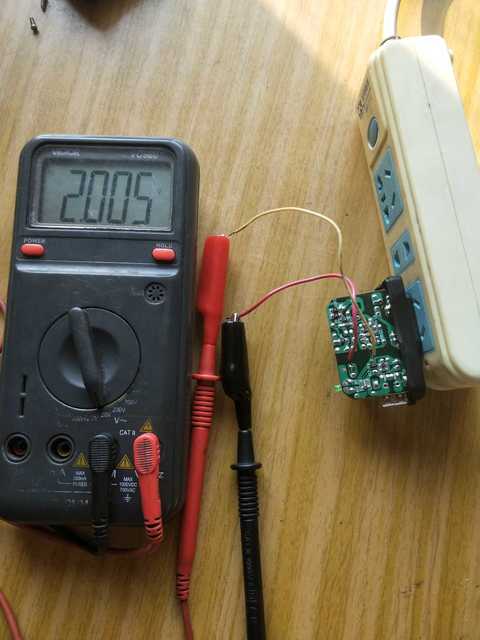

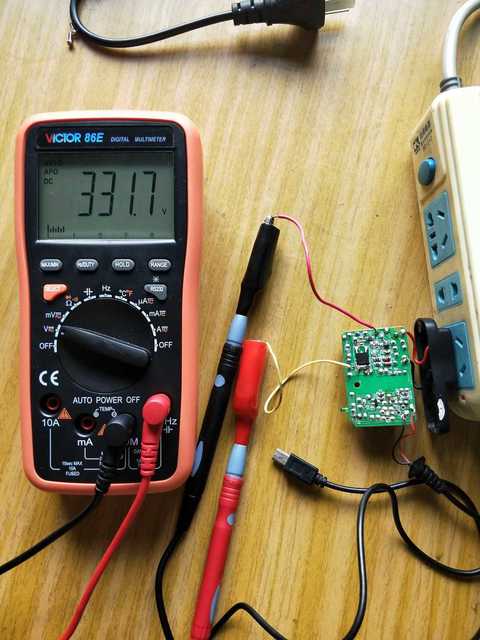

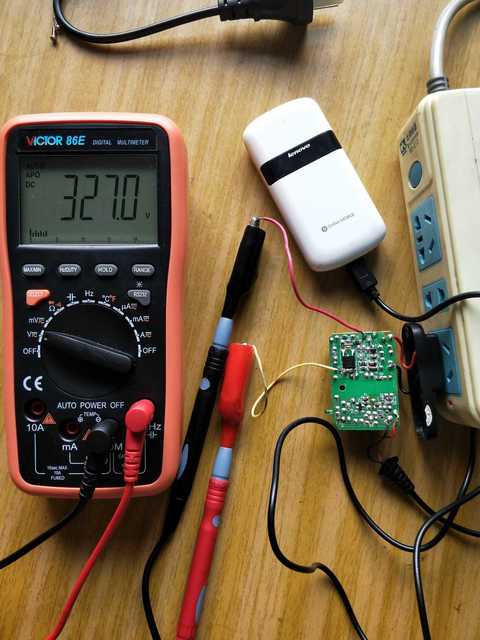

今天又测试了一下带载测试，负载为手机，空载和带载的对比，显然带载比空载电压要低点，并不像你说的带载后，你的71表会叫，莫非你表有问题？当然我没得这个表，只是猜的，你可以做个对比，应外我拿980＋表测了哈高频交流电压，比手上的两个86E和890＋要强点，测试有电压，但是电压不稳定从1.8V左右的电压一直上升到2点几V，还在上升，有点类似冲电的效应！至少在维修中能判断输出有没有输出！

散淡021

HD123 发表于 2020-5-13 09:09
今天又测试了一下带载测试，负载为手机，空载和带载的对比，显然带载比空载电压要低点，并不像你说的带载 ...

谢谢分享，
这个结果正常，不影响维修判断，带载越重DCV下降越多，理论上就是开关变压这组线圈的大致直流压降（交流玩具表也无反应）。
我强调用玩具表测D极的DCV，目的就通过最简单、最基本的DCV测试来判断开关电源的工作状态：停振、起振、空载、带载、通过估测电压降来大致估测电流是否在正常范围内，如过流就会再烧开关管。
而其它正规手段就比它麻烦了。

这种检测是不正规的，不合当今潮流（国际上早就不搞芯片级维修）。
只是中国第三方维修还在修理这些。

hc061218

狮子王 发表于 2020-5-13 08:52
指针表淘汰了吗？非要争论这个问题可以再引入两个问题：电子管淘汰了吗？马车淘汰了吗？
其实争议的焦点是 ...

其实就是淘汰和灭绝的定义而已。确实没必要讨论，存在就是答案！

ksj197706

对表不是太懂，只知道机械表注定要淘汰是大势所趋，但是不会消失，相信未来的技术机械表能做的，数字表都能达到

散淡021

楼主EM7000开始我也很想买， 现在用惯了玩具表也就.........

EM7000我一直没搞懂能否出波纹电压，楼主方便的话可试试发上分享（它内部是带放大的，因该OK）

就是用它的ACV 3V档测手机适配器直流5V输出上的交流电压，空载几mV吧，带载最大不会超200mV。是测开关电源
谢谢。

EM7000带宽到1M，如果能测几十毫伏的高频AC。这个很实用、很常用。做这件玩具表不行，串个二极管也不行，要用100K的表，可100K的表能测，但反应很慢。EM7000如能测？那速度是100K的表不能比的。

再说一下，不是测50Hz的线性电源输出的波纹，这个用玩具是最爽快的，100K的表就很慢了。

HD123

散淡021 发表于 2020-5-13 21:23
楼主EM7000开始我也很想买， 现在用惯了玩具表也就.........

EM7000我一直没搞懂能否出波纹电压，楼主方便 ...

这个我估计是办不到，机械表不可能办到，当一个交流输出经过整流后变成了直流，但是这个直流不纯，有交流成分，那么就要滤波，滤波后得到纯的直流，但是呢，这个简单开关电源不可能滤波得很纯的直流，电压里还是参杂得有交流成分，这交流成分机械表怎么可能识别得出来？只有示波器能办到！你别把这个7000表想的太神了！

散淡021

HD123 发表于 2020-5-13 21:49
这个我估计是办不到，机械表不可能办到，当一个交流输出经过整流后变成了直流，但是这个直流不纯，有交流 ...

你去试试看
EM7000是先放大的吧，不是无源指针表靠二极管整流的吧。
记得MF63就是  63的表头是200mA的 很差的

可能要串个隔直小电容
