DT830-VAR-1819 故障求助

wgsd

没细看 低压正常，那就拔下电流运放和焊下电流运放旁边的390欧电阻，看看是运放问题还是431问题。

changlu

wgsd 发表于 2020-5-25 10:56
1，把两个运放逐个拔下来看电压是否正常，如果拔下那个运放后电压正常了，就是运放坏了。
2，把运放傍边的3 ...

好的，我试试你这个办法。谢谢！

changlu

wgsd 发表于 2020-5-25 11:02
没细看 低压正常，那就拔下电流运放和焊下电流运放旁边的390欧电阻，看看是运放问题还是431问题。 ...

低压不正常，中高压正常。

changlu

wgsd 发表于 2020-5-25 11:02
没细看 低压正常，那就拔下电流运放和焊下电流运放旁边的390欧电阻，看看是运放问题还是431问题。 ...

电流也不正常

wgsd

changlu 发表于 2020-5-25 16:15
电流也不正常

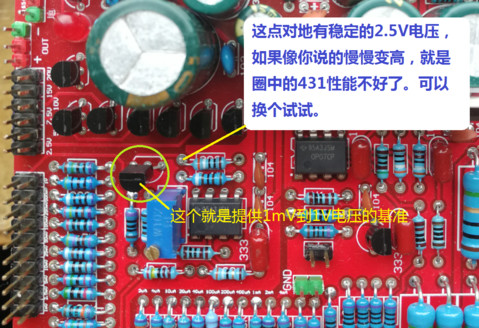

你这说的不明白，谁也难帮你。7809就给两个07运放和通过两个390欧电阻给两个431供电，把这4个全拆了，不就看出是线路问题还是7809电源部分问题了吗。

勇闯沙滩

不枉学习，明白了7809的供电。

43545

changlu 发表于 2020-5-25 16:15
电流也不正常

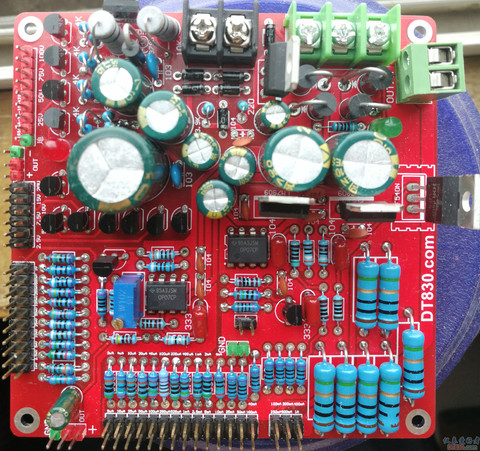

你还没修好，把你板子图发一下，我告诉你拆哪

kyhwhb

最基本的故障维修方法不外乎测电压电流和电阻等，即7809 7909的输出电压、输出端对地电阻都是多少，但楼主一直没有提供。感觉维修经验基本为零，难呢。。。。。。

changlu

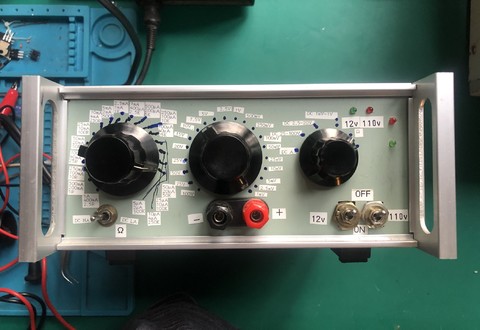

从X宝买了稳压块和运放，还有转换开关机箱等，一直忙着没弄。今天休息，彻底弄了一下，故障是电压运放坏了，7809稳压块也坏了，换上后可以了。只是低电压调不到零，最低0.405mV, 另外0.5V和1V的数值是慢慢到位的，不知是不是运数不行。没法，先用着吧。忙了一下午装箱，发张面板图片上来，请各位老大指正。

wgsd

changlu 发表于 2020-6-6 18:50
从X宝买了稳压块和运放，还有转换开关机箱等，一直忙着没弄。今天休息，彻底弄了一下，故障是电压运放坏了 ...

调不了零是运放失调大，如果不换运放，可把电位器两端在线路板上串的9.1K电阻，一端减小，如换成5K的，看能调到零不，如果调零电压反而大了，就是应该换电位器另一端的电阻。如果能减小但还不能到零，就继续减小那个换上的电阻，如果电阻减小到零，还不能调到零，就只好换运放了。
