查看: 3929|回复: 8

ZT111上的ICL8069DCZR电压基准

[复制链接]
发表于 2017-10-6 14:53:49 | 显示全部楼层 |阅读模式

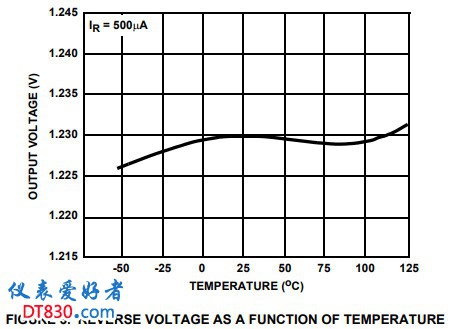

典型电压1.23V,最大温漂100ppm/℃,典型温漂如下。
找到两个厂家,Intelsil和Maxim,从图片logo来看ZT111上的ICL8069D应该是Intelsil的。不过两个厂家都不推荐新设计使用了。




发表于 2017-10-6 14:59:10 来自手机 | 显示全部楼层
直接换LM285_1.2,旋转180度
发表于 2017-10-6 20:53:10 | 显示全部楼层
LM385好些吧
发表于 2017-11-2 21:34:49 | 显示全部楼层
典型电压1.23V,最大温漂100ppm/℃,温漂很大。
发表于 2017-11-10 18:32:43 | 显示全部楼层

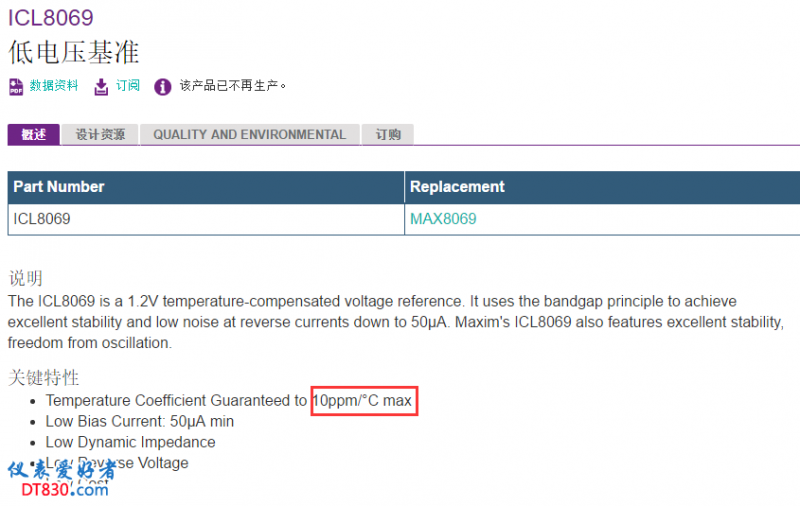

你多打了个零,最大温飘明明10ppm
发表于 2017-11-10 18:50:31 | 显示全部楼层
额不好意思看成了美信的说明书  这个表的确实是100的
发表于 2017-12-29 08:50:18 | 显示全部楼层
[img][/img]
发表于 2017-12-29 08:51:42 | 显示全部楼层

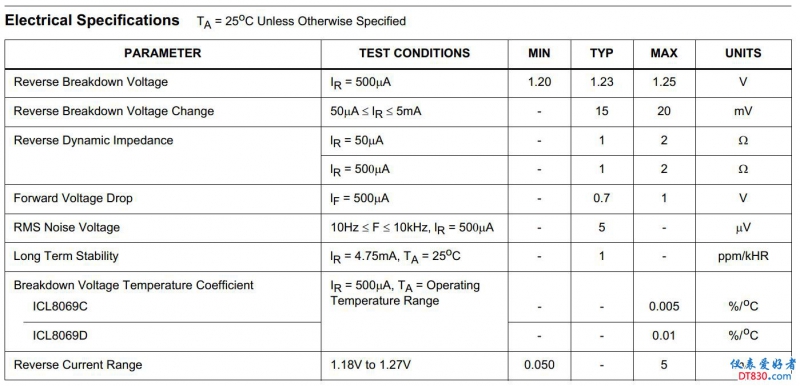

Intelsil的8069的确温飘是100ppm/℃
发表于 2018-11-14 15:05:42 | 显示全部楼层
那还不如LM385-1.2的20ppm呢
