ZT-X电流档烧坏了，无法换挡故障修复

1419633284

西林迷 发表于 2020-11-29 10:08
原来替换掉坏了的Q5就行啊，长知识了

顺便问一下，为什么保险管没起作用呢？ ...

测很小的电流(50mA一下)，莫名其妙就烧了，保险是200mA的

1419633284

hc061218 发表于 2020-11-29 12:29
这是怎么设计的，电流档会损坏控制元件

这次没有过流(50mA以下)莫名其妙就烧了，这电流档太脆弱了

1419633284

wgh1027 发表于 2020-11-29 10:29
哈哈没有摸屎管用个npn管也行吧

在废板子上没找到A6SHB，但是找到了A2SHB

wgsd

1419633284 发表于 2020-11-29 18:56
这次没有过流(50mA以下)莫名其妙就烧了，这电流档太脆弱了

如果插座电阻分流的那一片或保险丝接触不好，电流只通过了MOS管的那一片，电流源的最高电压就会加到MOS管的栅极，电压超过了MOS管的耐压或MOS管的质量不达标。

1419633284

wgsd 发表于 2020-11-29 19:29
如果插座电阻分流的那一片或保险丝接触不好，电流只通过了MOS管的那一片，电流源的最高电压就会加到MOS管 ...

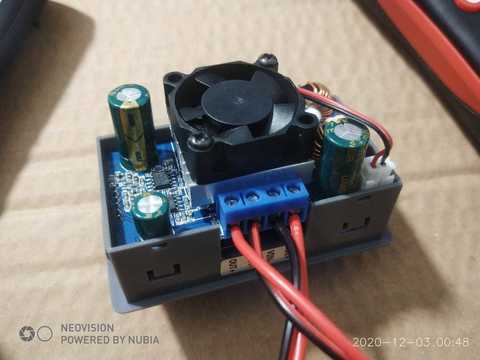

极有可能是过压把MOS管给烧坏了，我当时正在用可调电源测万用表测电流档精度，但发现电流不是很稳定，就随手抓了个电阻接上去，发现电流变小了，就使劲调高电压

1419633284

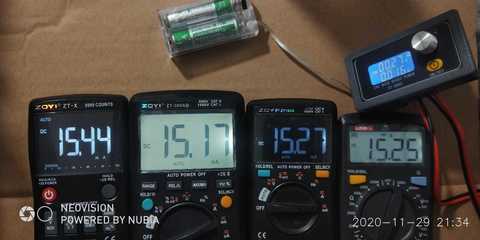

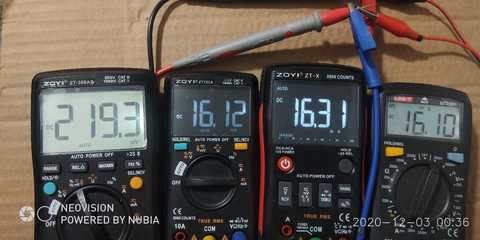

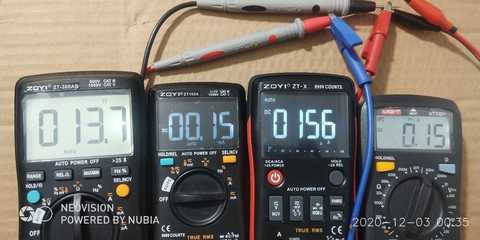

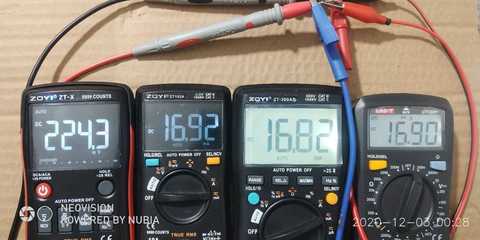

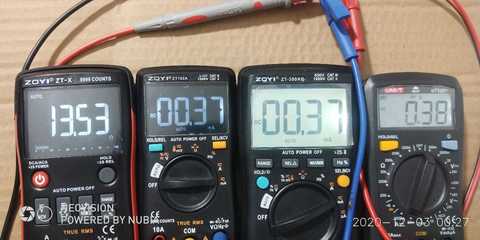

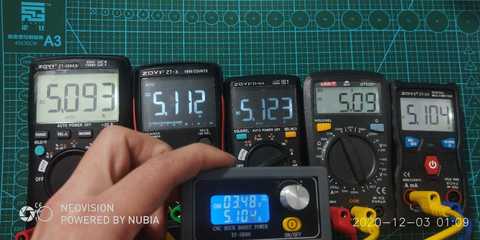

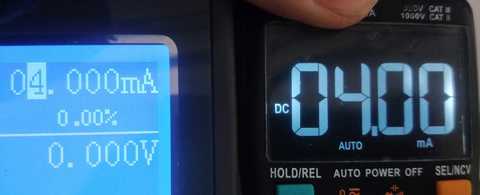

感觉ZT-X换上A2SHB后精度变差了，不过我也不知道哪一个是准的

wgsd

1419633284 发表于 2020-11-29 21:40
感觉ZT-X换上A2SHB后精度变差了，不过我也不知道哪一个是准的

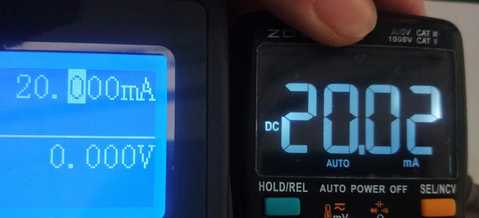

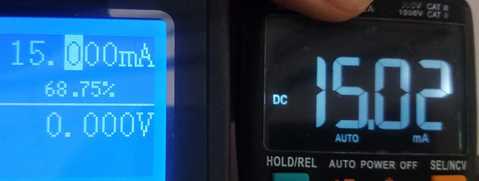

MOS不参入测量电路部分，只起一个电子开关作用（因芯片内的电子开关不够用了），通过MOS管把芯片功能转换到电流档。电流精度主要是经过保险丝通向的那个分流电阻精度和软件来保证。看你这几个表，应该X的精度高些。如果没有其他高精度的表对比，也可用一个已知精度的电阻，用X的电压档测量电阻上的电压，计算出电流，在用X电流档符合一下，最好有恒流源，不然还要计算X电流的分流电阻的影响。

kyhwhb

看来需要玩基准了，联系坛主的入手吧

wgh1027

看来还是设计问题，这个婊子不要轻易测电流。

wgh1027

楼主众仪表还挺多的吧
