ZT-X电流档烧坏了，无法换挡故障修复

wgsd · 发表于 2020-12-1 17:48:17

1419633284 发表于 2020-12-1 17:20
看楼下。(33D+ 20mA量程内阻是10Ω，灵敏度应该会比1Ω的高，所以理论上会更精确一点吧？) ...

你这是哪家的理论，灵敏度不是看分流电阻的大小，恰恰是分流电阻大才会影响被测试电路的真实电流，所以一般都会尽量减小分流电阻，避免对被测电路的影响，来取得尽可能真实的测试数据。

1419633284 · 发表于 2020-12-1 18:22:17

wgsd 发表于 2020-12-1 17:48
你这是哪家的理论，灵敏度不是看分流电阻的大小，恰恰是分流电阻大才会影响被测试电路的真实电流，所以一 ...

恒流源影响不大

wgh1027 · 发表于 2020-12-1 21:29:17

几个表串联电流应该是一样的。

wgh1027 · 发表于 2020-12-2 21:19:14

哈哈看标题还以为是无法修复

1419633284 · 发表于 2020-12-3 00:09:22

wgh1027 发表于 2020-12-2 21:19
哈哈看标题还以为是无法修复

第一次烧了直接返厂，这次也挺慌的，后来找了原理图看才知道跟这玩意有关

1419633284 · 发表于 2020-12-3 00:33:27

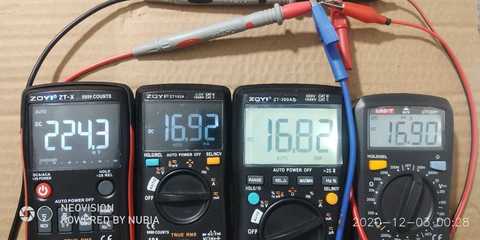

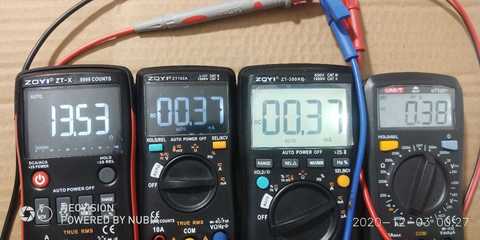

计算和测量差得挺多的吧，224.3mV/13.53Ω≈16.5779mA。

1419633284 · 发表于 2020-12-3 00:39:45

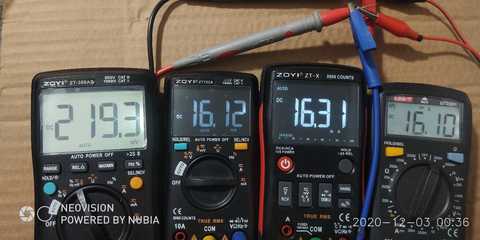

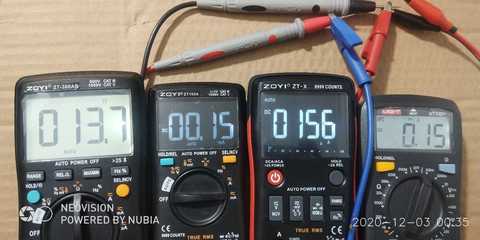

换300AB测量，X上阵：219.3mV/13.7Ω≈16.0072mA，X测得电流偏差最大

1419633284 · 发表于 2020-12-3 00:43:15

wgsd 发表于 2020-12-1 17:48
你这是哪家的理论，灵敏度不是看分流电阻的大小，恰恰是分流电阻大才会影响被测试电路的真实电流，所以一 ...

楼下已上图，计算结果是X偏差最大。(确实是跟管子关系不大，我把10A档的A6SHB换过来也是一样)

1419633284 · 发表于 2020-12-3 00:49:14

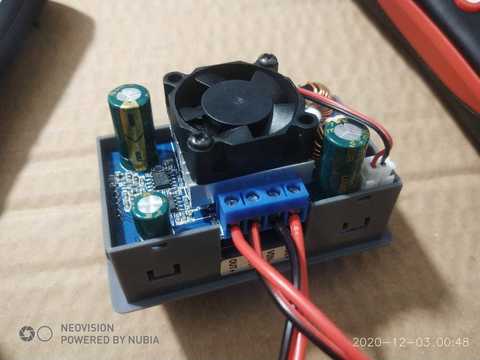

我并没有什么精密恒流源，我这玩意每次输出都不一样

1419633284 · 发表于 2020-12-3 01:11:08

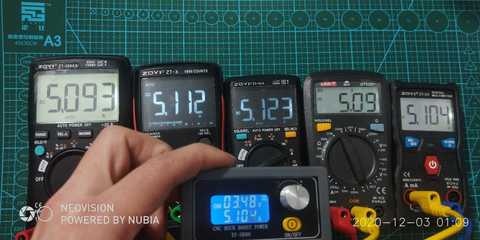

大电流测试，102A一直在涨，估计是那段铜箔的原因
