DT830B电路图，仅供参考。

duron_ff202006 · 发表于 2021-2-10 22:10:23

xingjinda 发表于 2021-2-10 06:56
就是打板的，我打过一次了，这是第二次的图，我也打完了，就是快递没发过来等年后呢 ...

再看理解了楼主的意图！粘到一起的电路应该相通，祝你早日成功。硬封7106的DT830现在很少看到。你可以用200Khz频率试下，看速度快不快点。另外，电阻档的开路电压可否设计为2.8V,这样用来测三极管可能会比较方便。我记得早期出厂的DT830，说明书上标示电阻档开路电压很高的。

xingjinda · 发表于 2021-2-10 22:19:34

duron_ff202006 发表于 2021-2-10 22:10
再看理解了楼主的意图！粘到一起的电路应该相通，祝你早日成功。硬封7106的DT830现在很少看到。你可以用2 ...

我就是喜欢DT830的小巧，参考了好多电路，发现脑子越来越乱，打板能用了在慢慢改动吧。我在找DT830能用的三个小数点的屏幕，老款的就有，新款都是两个，可能是精度不够。

lxd7343 · 发表于 2021-2-11 13:52:25

xingjinda 发表于 2021-2-10 22:19
我就是喜欢DT830的小巧，参考了好多电路，发现脑子越来越乱，打板能用了在慢慢改动吧。我在找DT830能用的 ...

830的新旧款屏幕小数点还不同？这个真的没注意。不过多出的第三个小数点干啥用呢？

wgh1027 · 发表于 2021-2-13 20:40:08

谢谢分享

linlin051108 · 发表于 2021-2-13 22:30:40

谢谢分享

bmyili · 发表于 2021-4-21 12:45:22

谢谢分享,

yejunan · 发表于 2022-10-7 09:30:07

谢谢分享,

atz123 · 发表于 2022-10-7 21:09:53

谢谢分享

zhangwj98 · 发表于 2022-10-7 21:32:06

谢谢分享！

abpyu · 发表于 2022-11-3 09:01:35

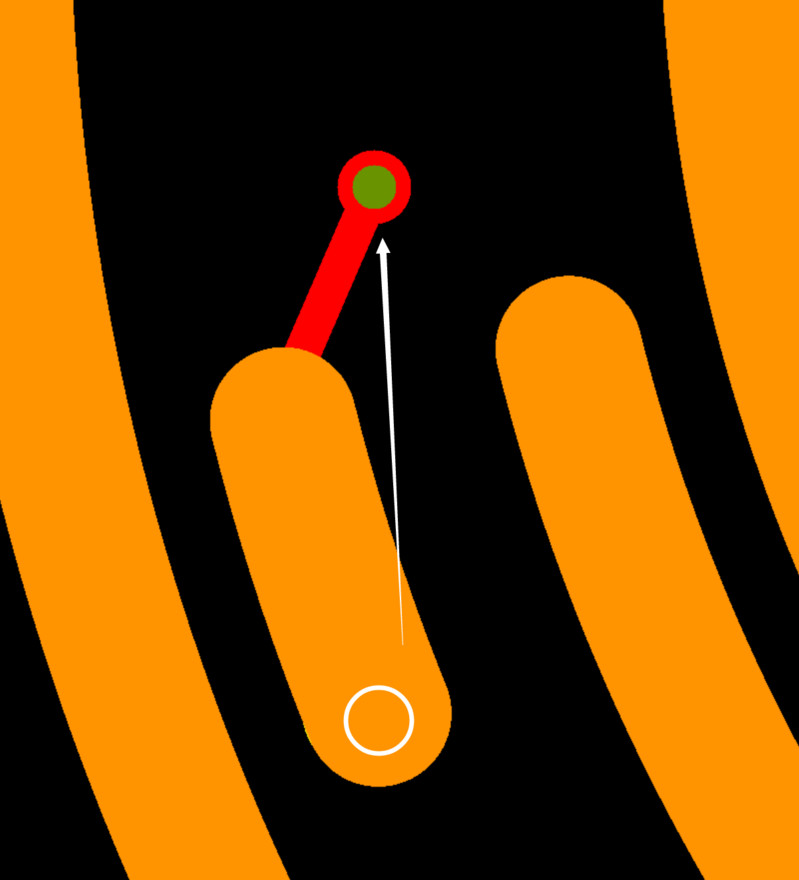

过孔在滑盘上，不管是对弹片寿命，还是过孔寿命都是有影响的
走线不需要这么宽，当然，条件允许的情况下是越宽越好
过孔可以改到0.3，走线可以改到0.3，这样距离就足够了
