289C 测量常用元件

13912217676 · 发表于 2021-6-8 14:07:54

测量AD584JN 电压基准 4档电压输出
34401a 6位半是最近用8位半台表对比过的，稳、准
2482 也是今年刚买的新表，出厂精度

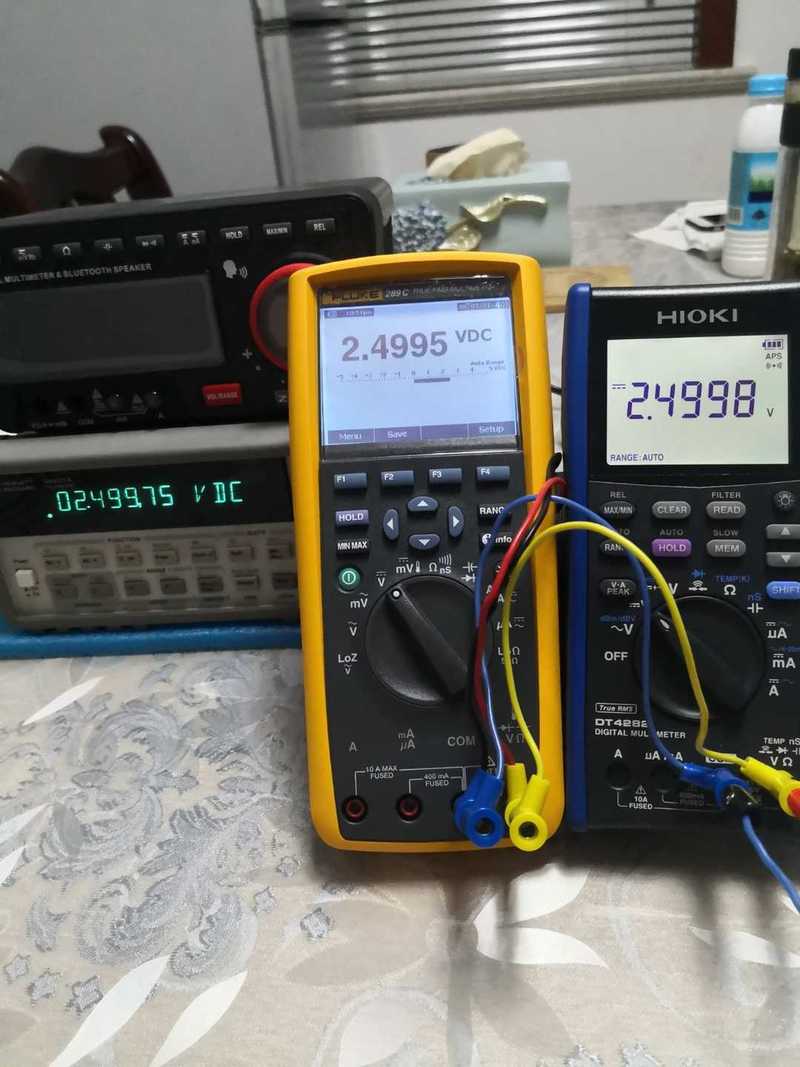

2.5V

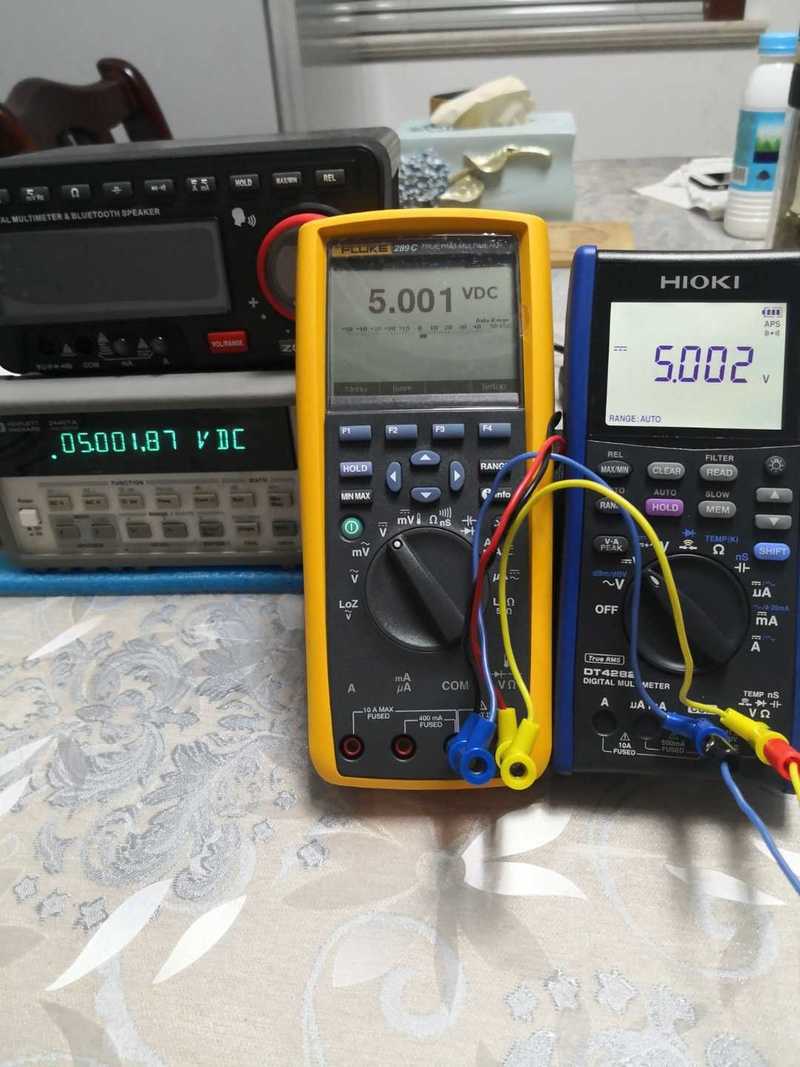

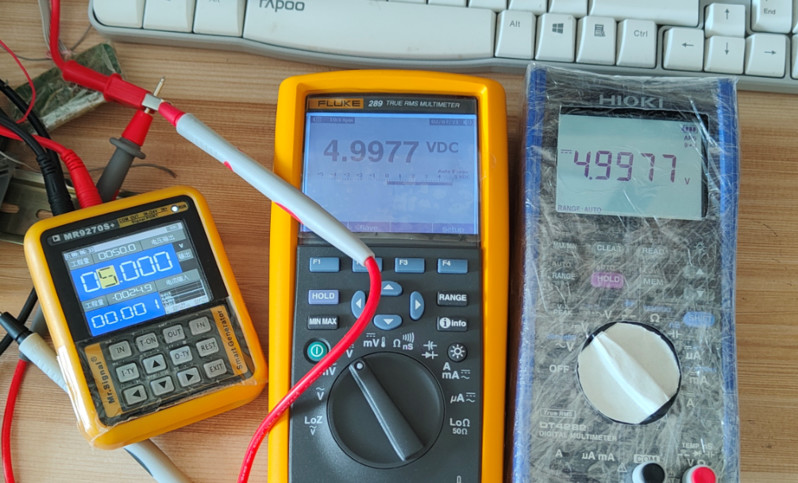

5.0V

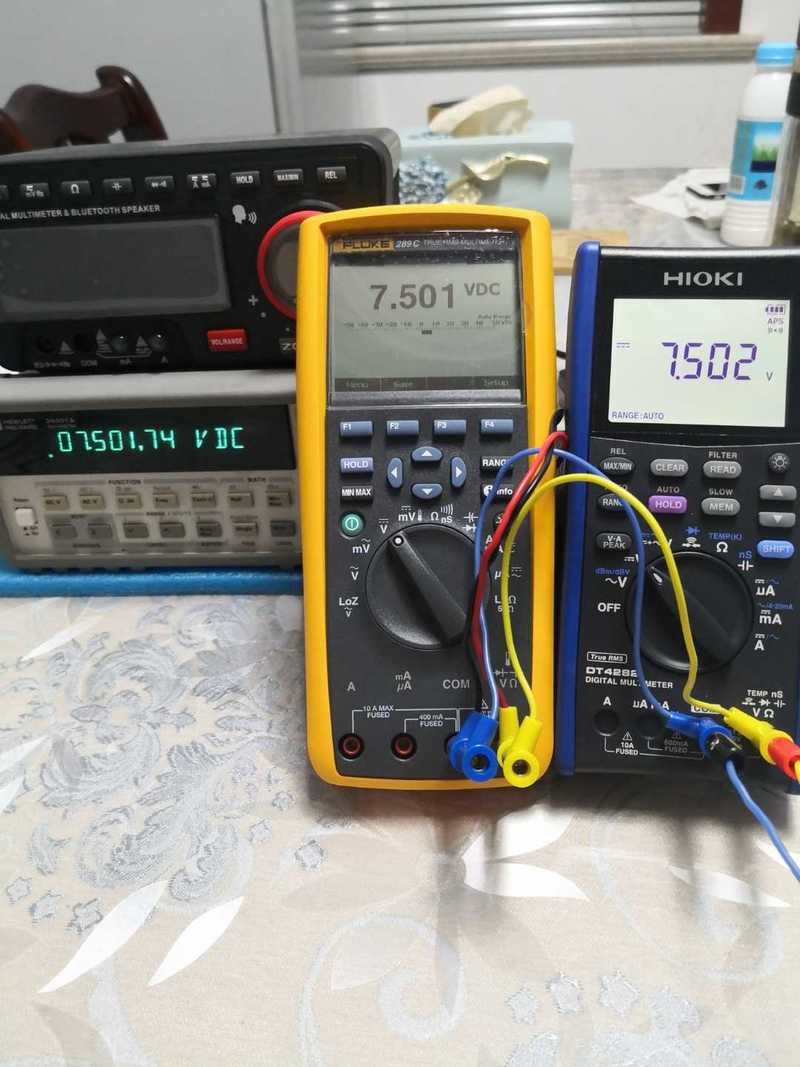

7.5V

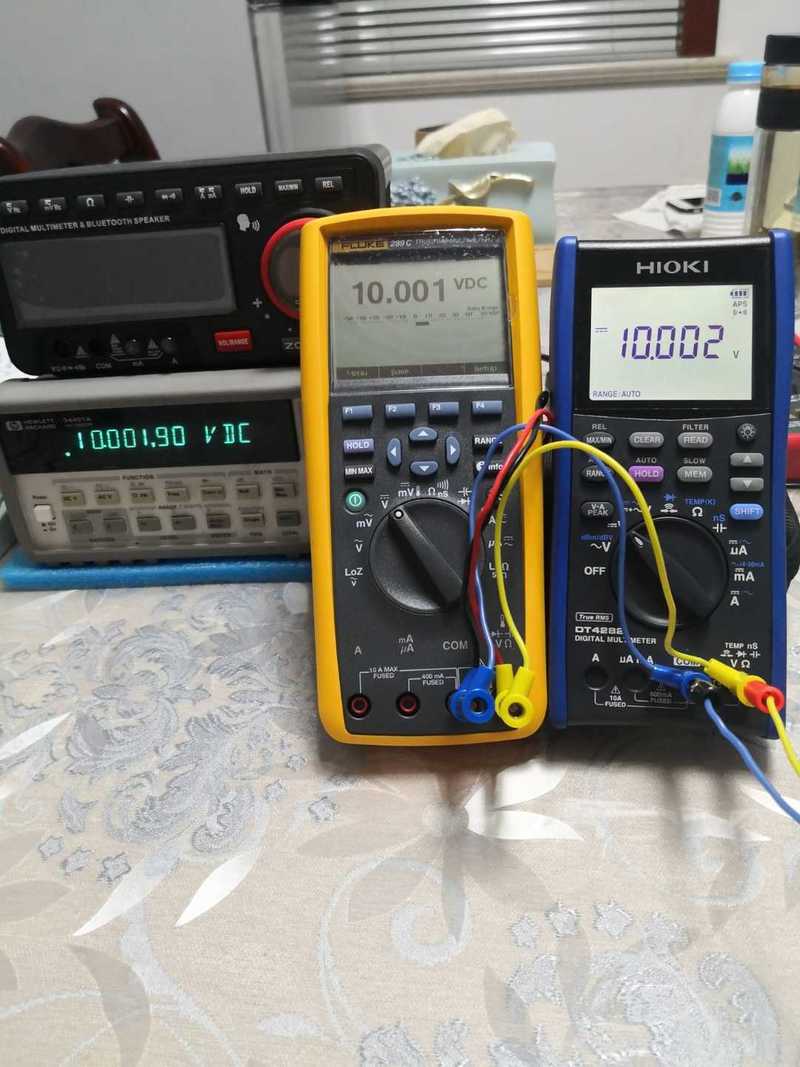

10V

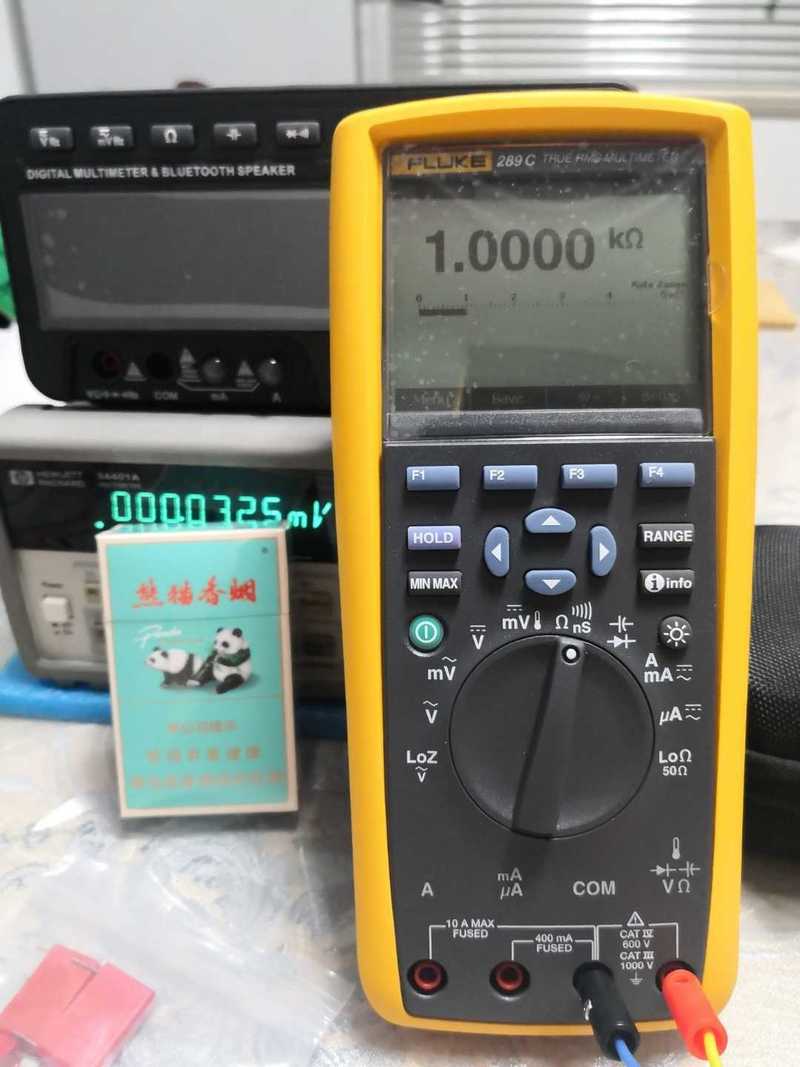

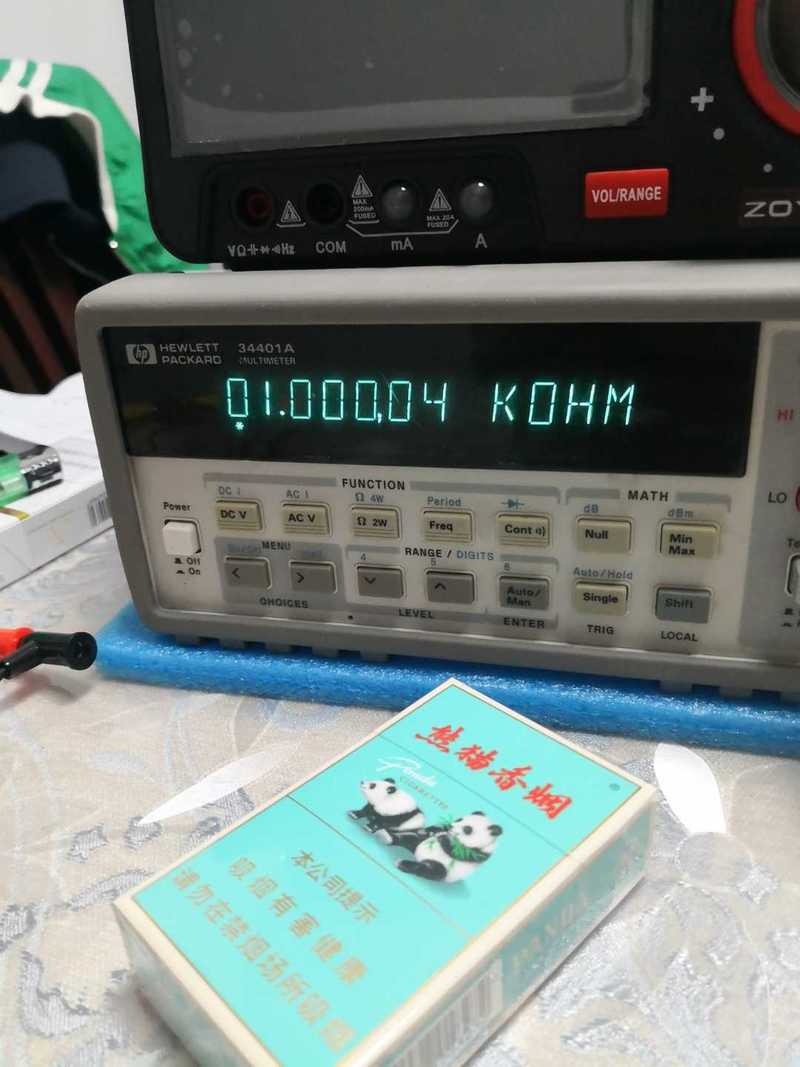

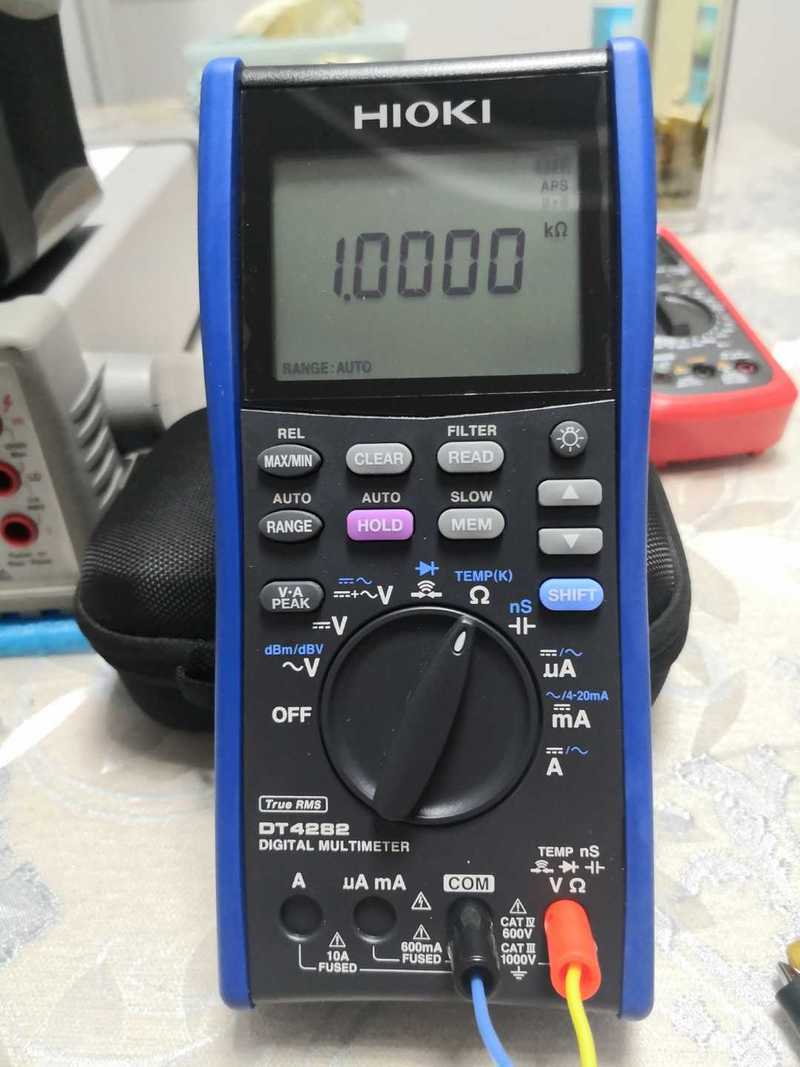

1KΩ标准电阻，台表用4线镀金测试夹

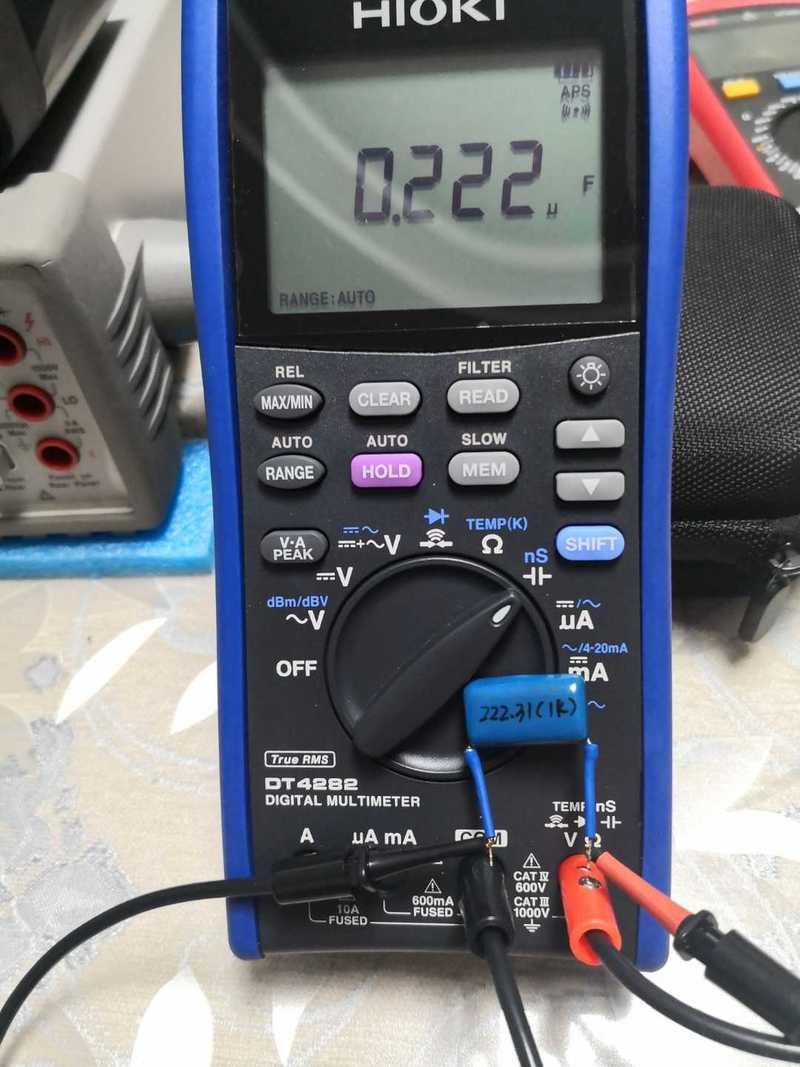

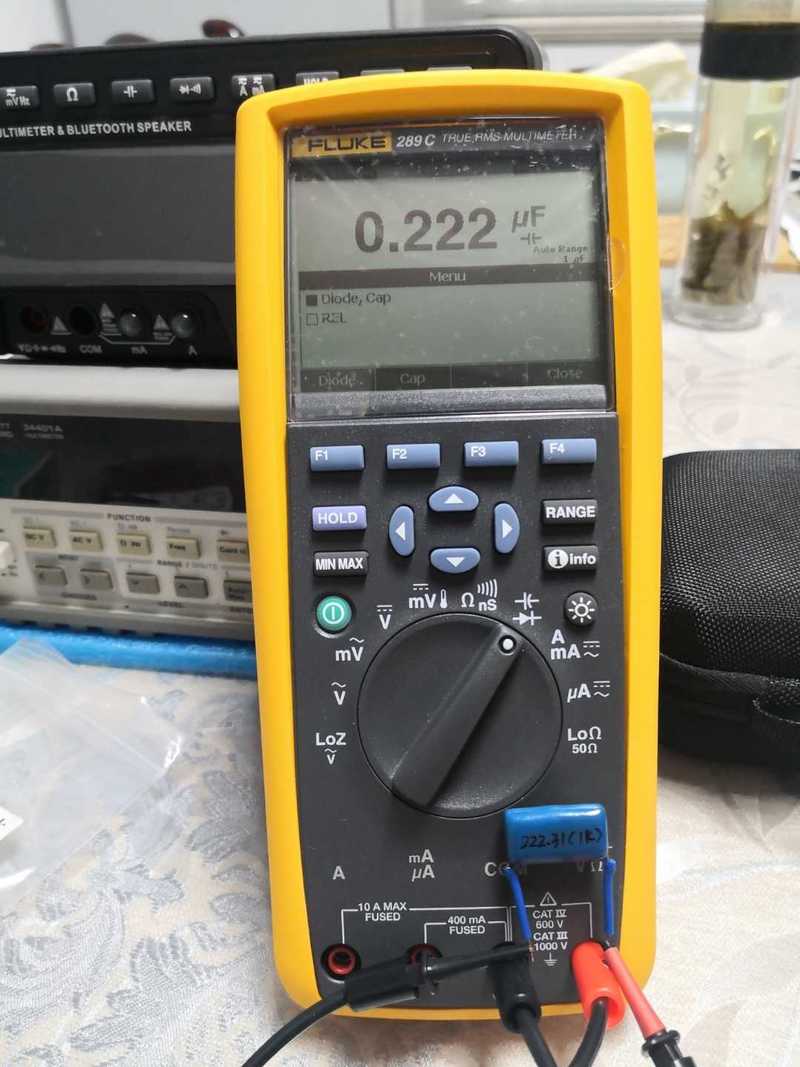

220nF CBB电容，数字电桥测（1KZ频率）

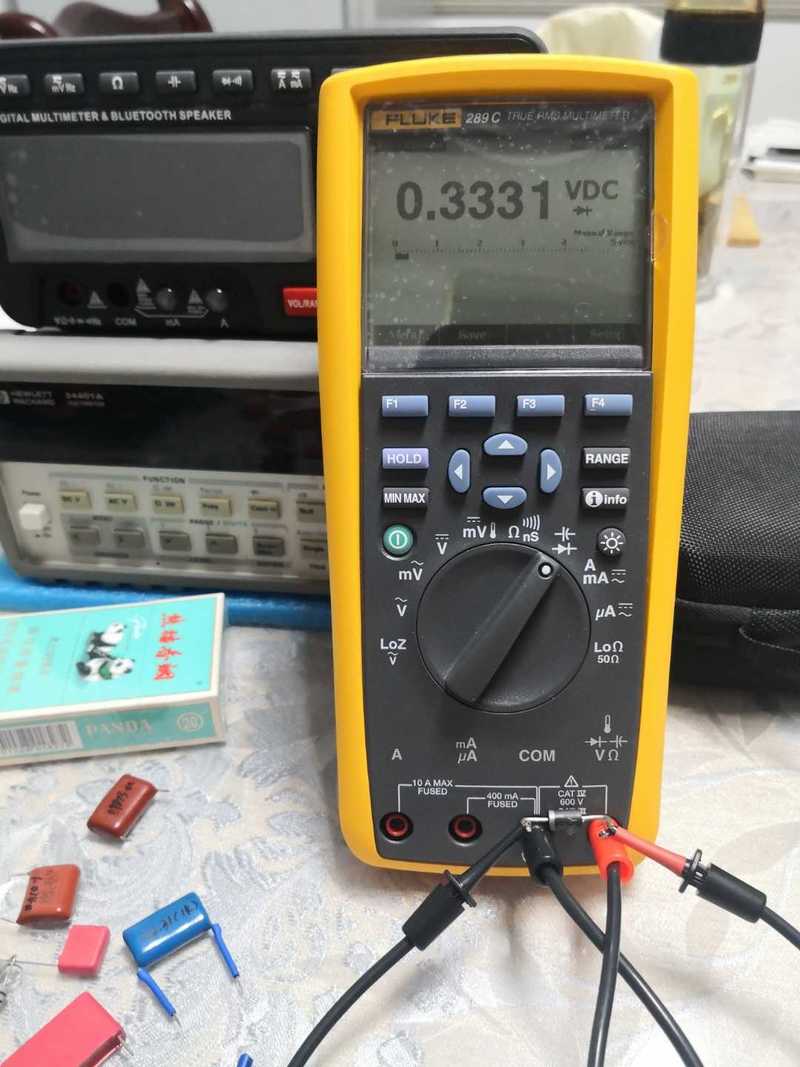

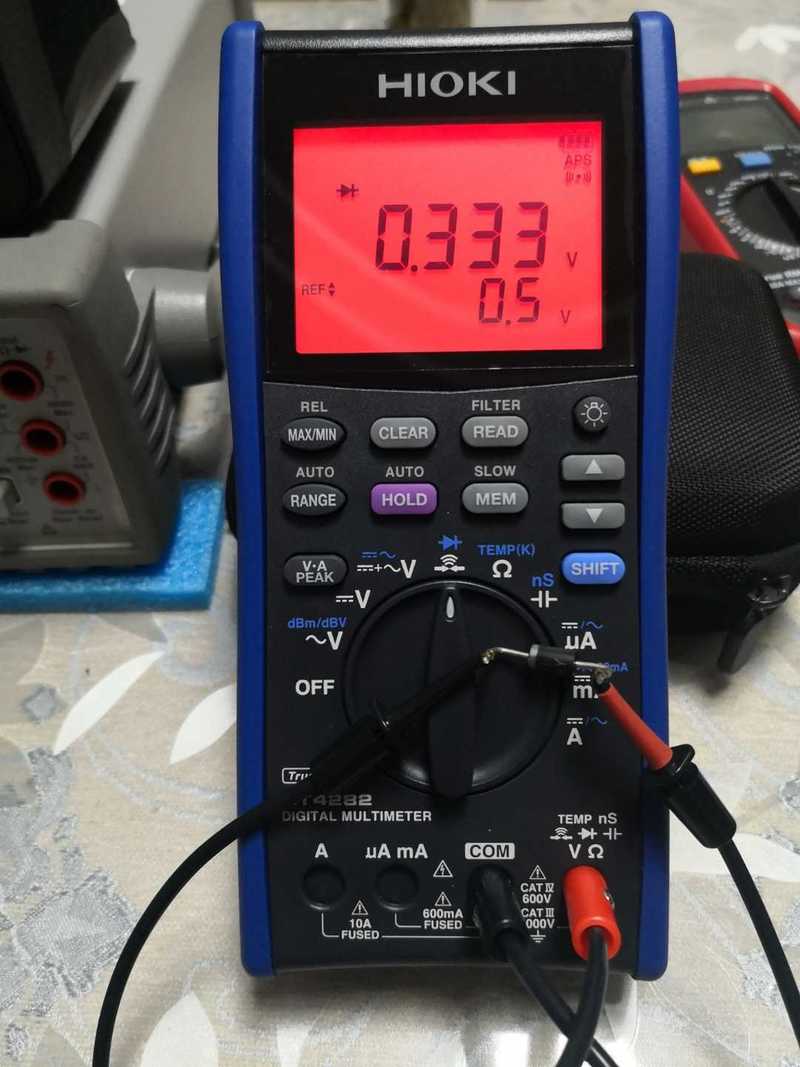

SB520 肖特基二极管导通压降



13912217676 · 发表于 2021-6-8 14:12:00

有个疑问，貌似4282尾数四舍五入了，289C直接一刀切掉？

hc061218 · 发表于 2021-6-8 14:37:07

13912217676 发表于 2021-6-8 14:12
有个疑问，貌似4282尾数四舍五入了，289C直接一刀切掉？

应该是跟校准有关！日本人在这方面比较变态

ksj197706 · 发表于 2021-6-8 15:31:25

以34401的位数比较还是日置更准一点啊，也更科学一点，34401也是这样四舍五入的方式显示

wgsd · 发表于 2021-6-8 15:44:42

感觉福禄克变态，正常都是四舍五入。

HD123 · 发表于 2021-6-8 15:51:49

四舍五入，在任何表上都是这样，只要高位表最后一位数是6，低位表最后一位数必然是跳高一个字

13912217676 · 发表于 2021-6-8 16:27:19

hc061218 发表于 2021-6-8 14:37
应该是跟校准有关！日本人在这方面比较变态

其实看看两个表手册就知道了，4282的精度指标不低于289。
两个表的直流电压精度均为0.025%，有些还高于289，像电阻、直流电流、交流电压这些都强过289。
至于校准这一块，四舍五入更科学一些，这符合日本人的变态的性格，不知道福表这样做是出于什么考虑？

wgsd · 发表于 2021-6-8 16:28:18

我的5566S电流插孔怎么没有那个亮晶晶的眼睛？

hc061218 · 发表于 2021-6-8 16:58:04

wgsd 发表于 2021-6-8 16:28
我的5566S电流插孔怎么没有那个亮晶晶的眼睛？

估计你的是低配版哈哈

HD123 · 发表于 2021-6-8 17:14:58

13912217676 发表于 2021-6-8 16:27
其实看看两个表手册就知道了，4282的精度指标不低于289。
两个表的直流电压精度均为0.025%，有些还高于28 ...

表有线性误差，温飘误差，校准时的温度系数等关系！要想任何时候都一字不差，是办不到的！
