三娃表、UT181A表同测一个开关电源

光速飞行

duron_ff202006 发表于 2021-7-14 18:21
13912217676君已经提供了说明书，安装10倍算，误差不大了啊。但还是存在较大疑惑，下管电压比上管还高？严 ...

怎么会搞错，玩这行都几十年了，这是几十年的经验了，不好的万用表，就出现这种现像，一般是电路板元件距离有关，太近会产生电弧干扰，好的表元件距离远些。大家看看福禄克的机子的电路板就知道些了。

光速飞行

duron_ff202006 发表于 2021-7-14 18:20
楼主的计算方法没有问题，但我觉得基于以下读数可能会更加方便些：120V刻度读数，32V，对应1000档，就是32* ...

指针表，最大的特点是，量程档位，打到哪个档，满偏就是哪个档量程的满偏电压，所以数格是最快的读法。

西林迷

反正我以前看国产指针表，好歹能看得明白
怎么换了这个，看了半天，电压档都看不懂了

不过确实没那耐心研究这东西了，麻烦
前两年捡漏了一个福禄克的四位半琴键万用表，那手感，质感，用料，没的说，精品
但是实际用起来，操作感觉太麻烦，最后还是吃灰半年多，感觉对我来说价值不大，忍痛出掉了

工具这东西吧，对我个人而言，简单实用更重要一些

光速飞行

西林迷 发表于 2021-7-14 21:03
反正我以前看国产指针表，好歹能看得明白
怎么换了这个，看了半天，电压档都看不懂了

是的，指针表国产的，只有５０格，比较简单，读数快，６０格的多了１０看起来复杂多了。但指针表，就是数格，示波器也一样是数格。

ksj197706

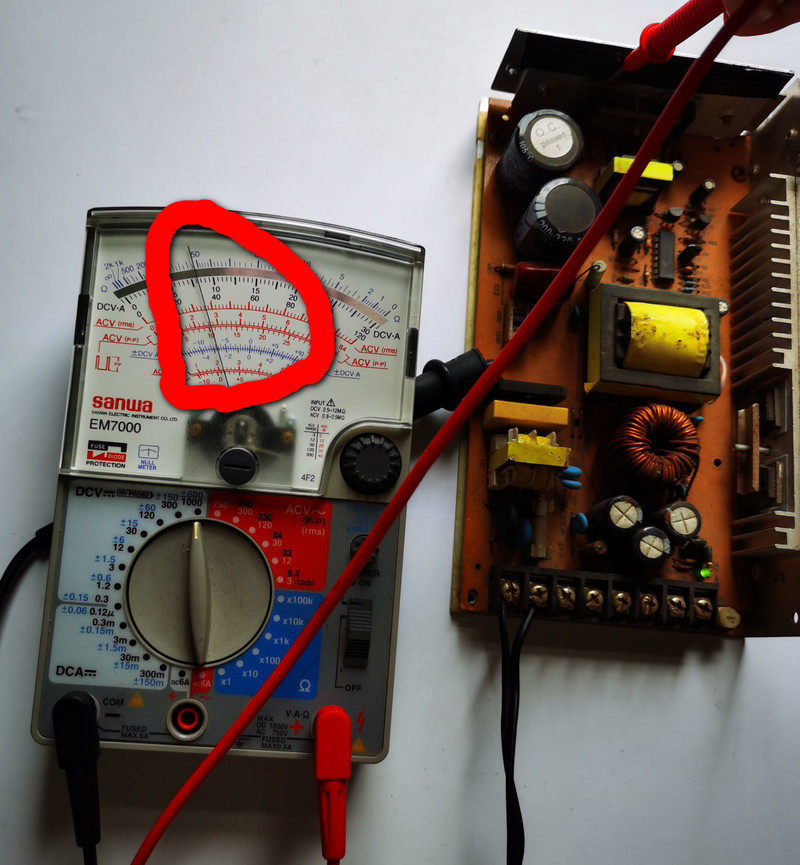

这图是320v左右吧，怎么会得出267v的结论？下图也是150多v，又怎么得出500多v结论？

光速飞行

ksj197706 发表于 2021-7-14 21:25
这图是320v左右吧，怎么会得出267v的结论？下图也是150多v，又怎么得出500多v结论？
...

这个是320V?，是的，1200V。1200/60=20。

wgsd

ksj197706 发表于 2021-7-14 21:25
这图是320v左右吧，怎么会得出267v的结论？下图也是150多v，又怎么得出500多v结论？
...

正确，说明书上很清楚，1000V档看120格乘10。

光速飞行

wgsd 发表于 2021-7-14 21:39
正确，说明书上很清楚，1000V档看120格乘10。

也是一样的，18X16.7=300.6V  ,按36VX10＝360V多一点，数字表没测得这么高的电压，更坏了。就是用台表测量也是315V的。数格最接近数字表，才是对的。

光速飞行

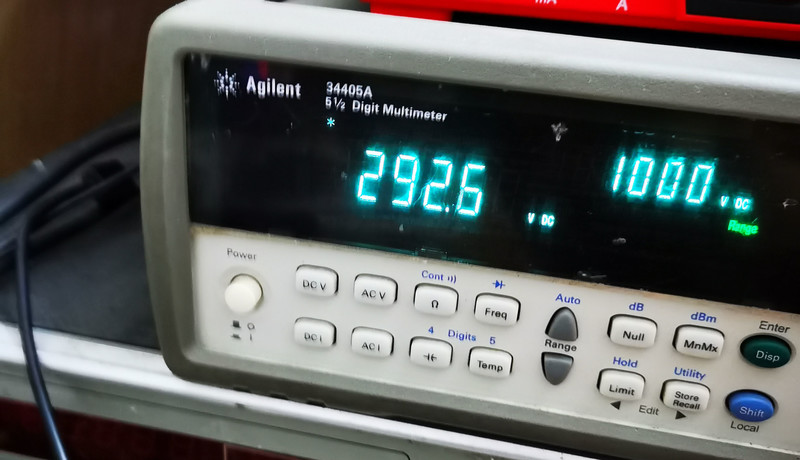

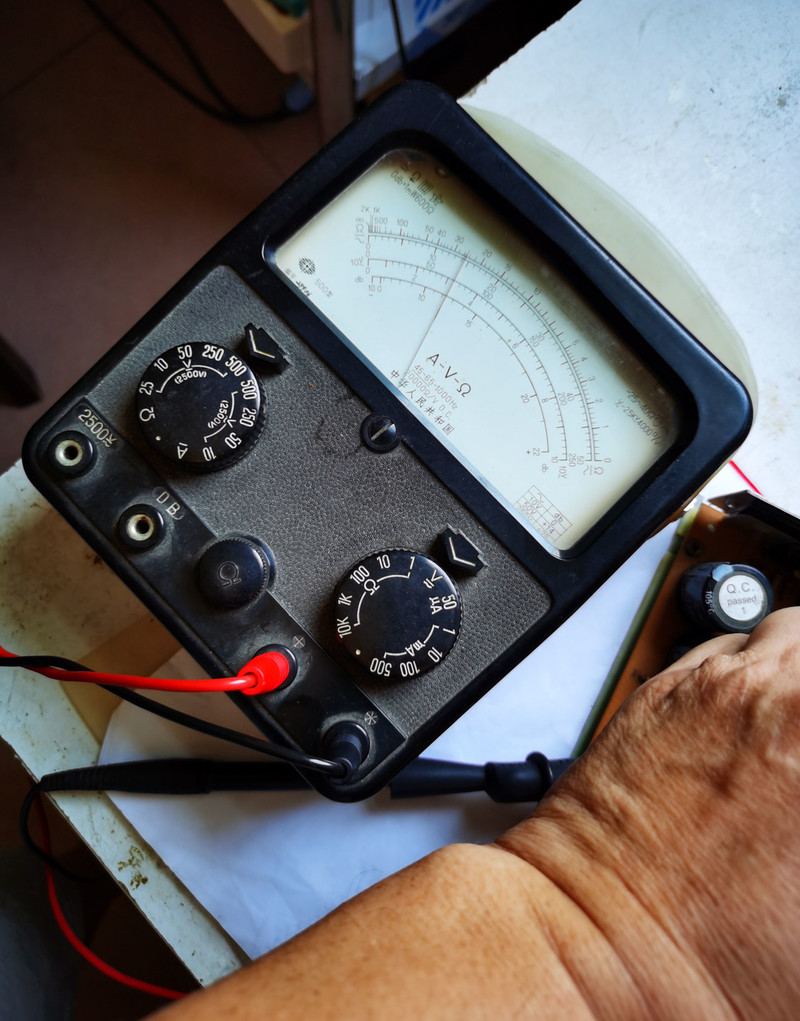

用台表测量这个电源，更接近国产的500型表。

上管电压  台表292.6V，指针表 290V

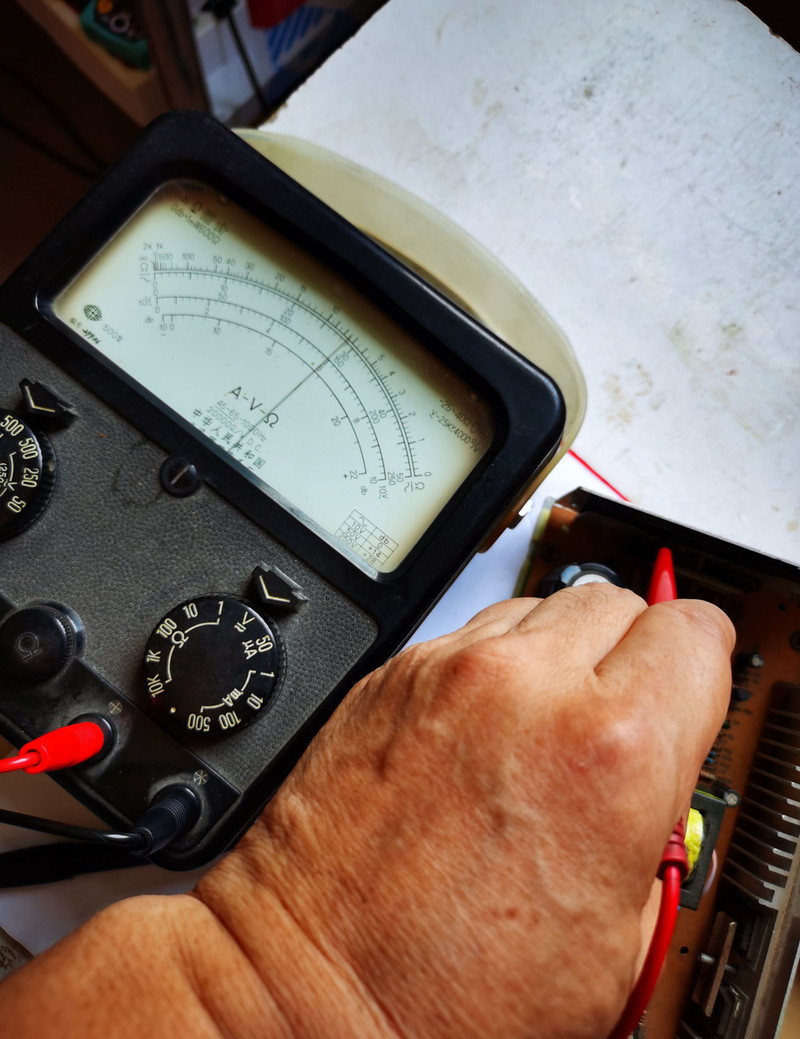

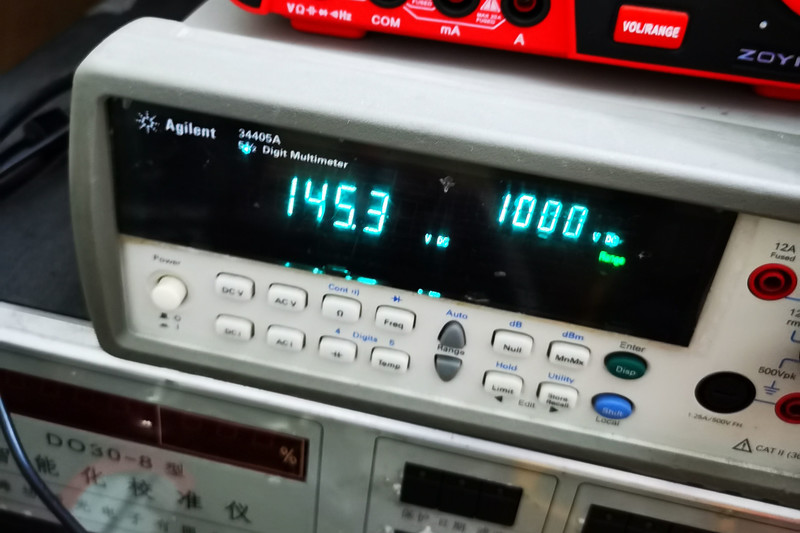

下管电压 台表145.3V，指针表 145V

光速飞行

光速飞行 发表于 2021-7-14 22:32
用台表测量这个电源，更接近国产的500型表。

上管电压  台表292.6V，指针表 290V

按说明书说的，1000V档看120V 刻度来计36VX10＝360V，高出太多，更不能看了。
