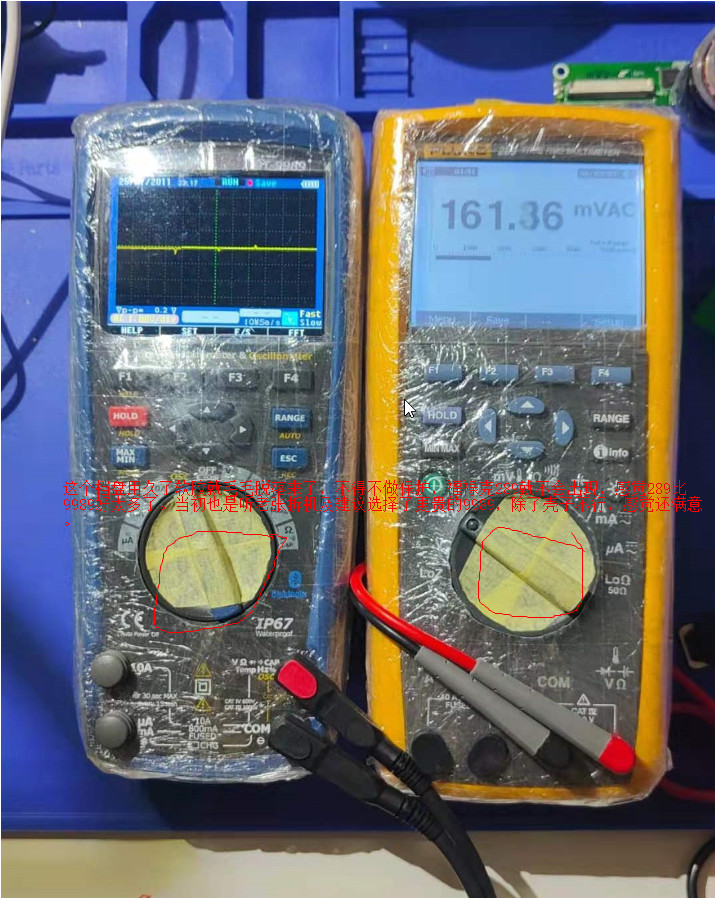

三娃表、UT181A表同测一个开关电源

HD123 · 发表于 2021-7-15 00:21:42

我看这个帖又要火，这7000机械表这么简单，我这么给大家解释，(除了测正反电压外),1000v就看120v刻度线，在1000V档位上这表的满量程就是1200v，那么这表对应的1000V就是100V刻度线上，100x10=1000,我们可以假装用白纸把100到120的刻度线档起来，这样看上去满量程就是1000v了！但实际上这表在1000v档位上可以测量到最大1200v电压，你就要假想成档位开关是1200v。

HD123 · 发表于 2021-7-15 00:36:45

ksj197706 发表于 2021-7-14 21:25
这图是320v左右吧，怎么会得出267v的结论？下图也是150多v，又怎么得出500多v结论？
...

你是对的，他的第一张图机械表就是320V多点，第二张图机械表是600V左右，但是我不明白他到底调到中心在测正反电压时还没测量拍的照片还是怎么？照片也模糊，但是那个地方的电压不可能在600V，我很疑惑

表述 · 发表于 2021-7-15 08:58:28

楼上还是有明白人的，建议某些人再看看说明书，说明书说的够清楚了。直流1000V和交流750V读取时不用计算，直接就可以读数！！！

光速飞行 · 发表于 2021-7-15 09:42:52

光速飞行 · 发表于 2021-7-15 09:59:19

本帖最后由光速飞行于 2021-7-15 10:07 编辑

现在是这表，得到的读数太高，按照说明读数也是太高，明显太高，哪这个表更不能要了。按1200V来算，每格就是20V，18X20=360V，测量没有这么高的电压，除非这个表是坏的。

wgsd · 发表于 2021-7-15 10:13:41

光速飞行发表于 2021-7-15 09:59
现在是这表，得到的读数太高，按照说明读数也是太高，明显太高，哪这个表更不能要了。按1200V来算，每格就 ...

才16格多一点，即320V多点，基本与数字表一样。你看的是交流电压刻度吧（18格）。

光速飞行 · 发表于 2021-7-15 10:18:27

HD123 发表于 2021-7-15 00:36
你是对的，他的第一张图机械表就是320V多点，第二张图机械表是600V左右，但是我不明白他到底调到中心在测 ...

是单手拍模糊，一个人，二只手不够用

光速飞行 · 发表于 2021-7-15 10:21:49

现在说的是上管电压测量相差不大，主要下管５００，６００V，是这个表不能正常测量了。

HD123 · 发表于 2021-7-15 10:30:03

光速飞行发表于 2021-7-15 10:21
现在说的是上管电压测量相差不大，主要下管５００，６００V，是这个表不能正常测量了。 ...

这表的确不能测量，开关管，估计是脉冲电压导致！毕竟是源表，带有放大！

ksj197706 · 发表于 2021-7-15 10:32:06

光速飞行发表于 2021-7-14 21:31
这个是320V?没看出来，你知道这个1000V的档位满电压是多少，1000V啊。1000/60=16.666666。四少五入，就是1 ...

满量程就是1200v ，16格就是320v，这个表就2个表盘显示，不是3就是12，4倍关系，你按上排30的刻度x4倍换算还是一样的320v。
