测量一下继电器的内阻

HD123 · 发表于 2021-7-19 23:27:38

wgsd 发表于 2021-7-19 23:05
哈哈，这个小继电器是有极性的，即电压不能反接，里面有磁铁，不但功率小而且速度快。 ...

为何有极性？线圈上接有二极管还是怎么，拆一个看看

HD123 · 发表于 2021-7-19 23:37:19

wgsd 发表于 2021-7-19 23:05
哈哈，这个小继电器是有极性的，即电压不能反接，里面有磁铁，不但功率小而且速度快。 ...

百度了一下，的确是线圈上串有二级管

hc061218 · 发表于 2021-7-19 23:39:46

HD123 发表于 2021-7-19 23:02
继电器的原理都一样的，除非是固态继电器，固态继电器就类似光耦的原理 ...

普通继电器你可以试试，可能每次吸合的接触电阻都差异很大，而且寿命也不行

HD123 · 发表于 2021-7-19 23:59:16

hc061218 发表于 2021-7-19 23:39
普通继电器你可以试试，可能每次吸合的接触电阻都差异很大，而且寿命也不行 ...

没镀金，镀的银，当然银没金好哦，哈哈！

wgsd · 发表于 2021-7-20 00:02:52

HD123 发表于 2021-7-19 23:37
百度了一下，的确是线圈上串有二级管

哈哈，两码事，有并二极管的，是防反峰，串二极管干吗？不是说了吗，有磁铁。

hobbya · 发表于 2021-7-20 09:36:19

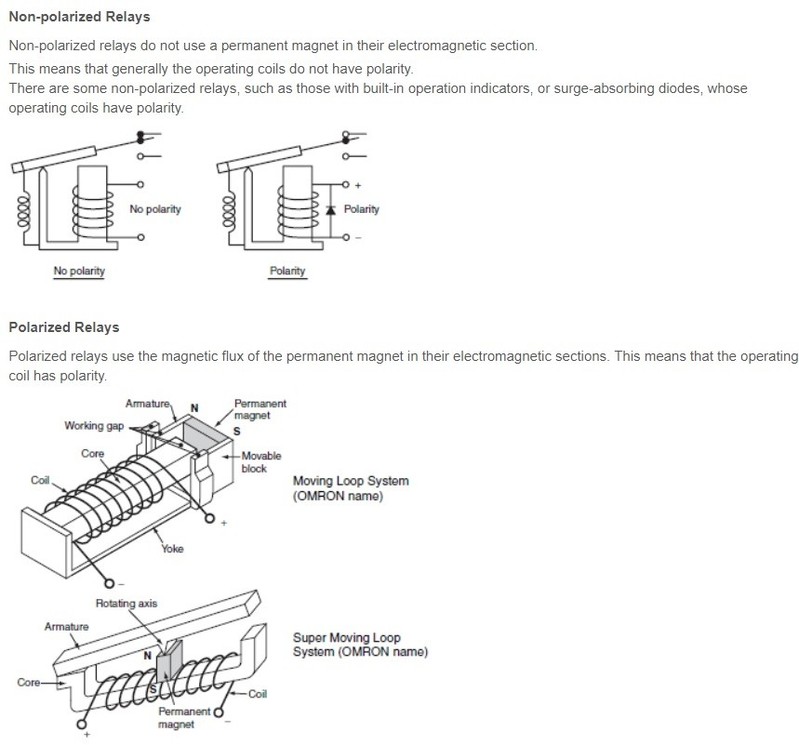

其实两位都没说错，看图。

lxd7343 · 发表于 2021-7-20 12:28:31

加磁铁是为了保证小电流也能可靠吸合，之余并联的二极管，则是给一个电流泄放回路，免得线圈释放时候产生感应电动势造成不良影响

wgsd · 发表于 2021-7-20 14:23:04

hobbya 发表于 2021-7-20 09:36
其实两位都没说错，看图。

不错的资料

wgsd · 发表于 2021-7-20 14:23:59

lxd7343 发表于 2021-7-20 12:28
加磁铁是为了保证小电流也能可靠吸合，之余并联的二极管，则是给一个电流泄放回路，免得线圈释放时候产生感 ...

很好的说明

wgh1027 · 发表于 2021-7-20 21:30:11

继电器学问真多
