蚊子都生了几代了我这电蚊拍还没修好

无极 · 发表于 2021-11-9 22:46:38

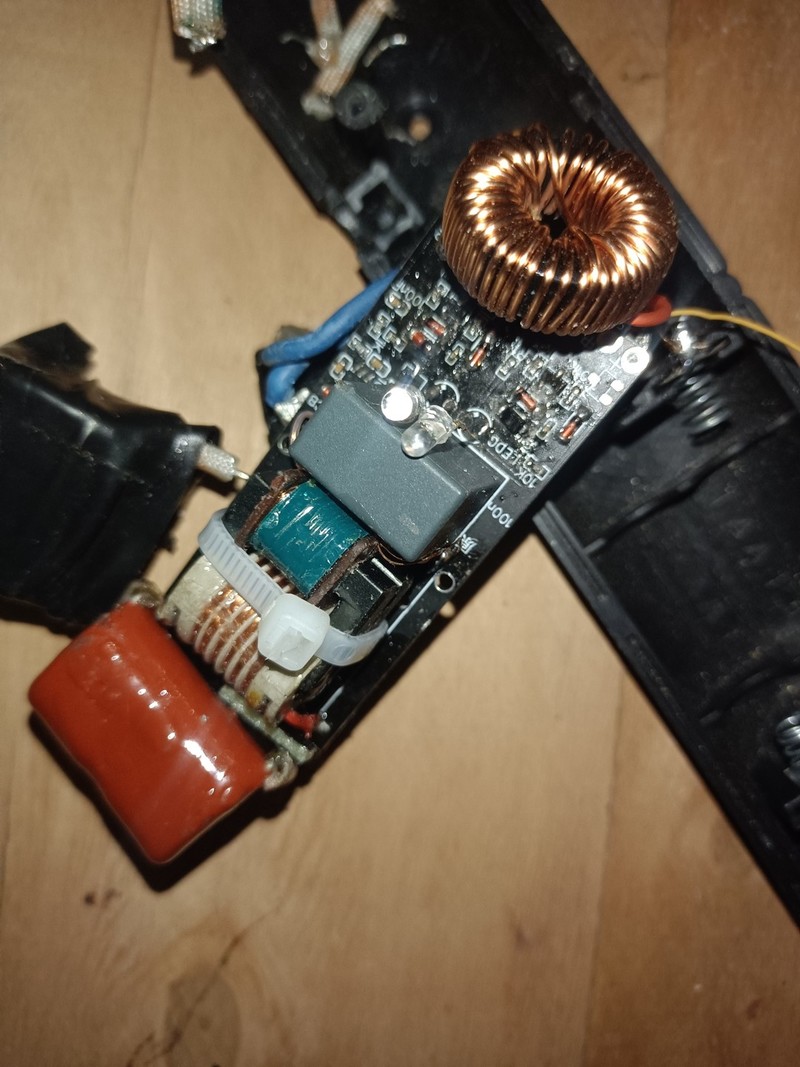

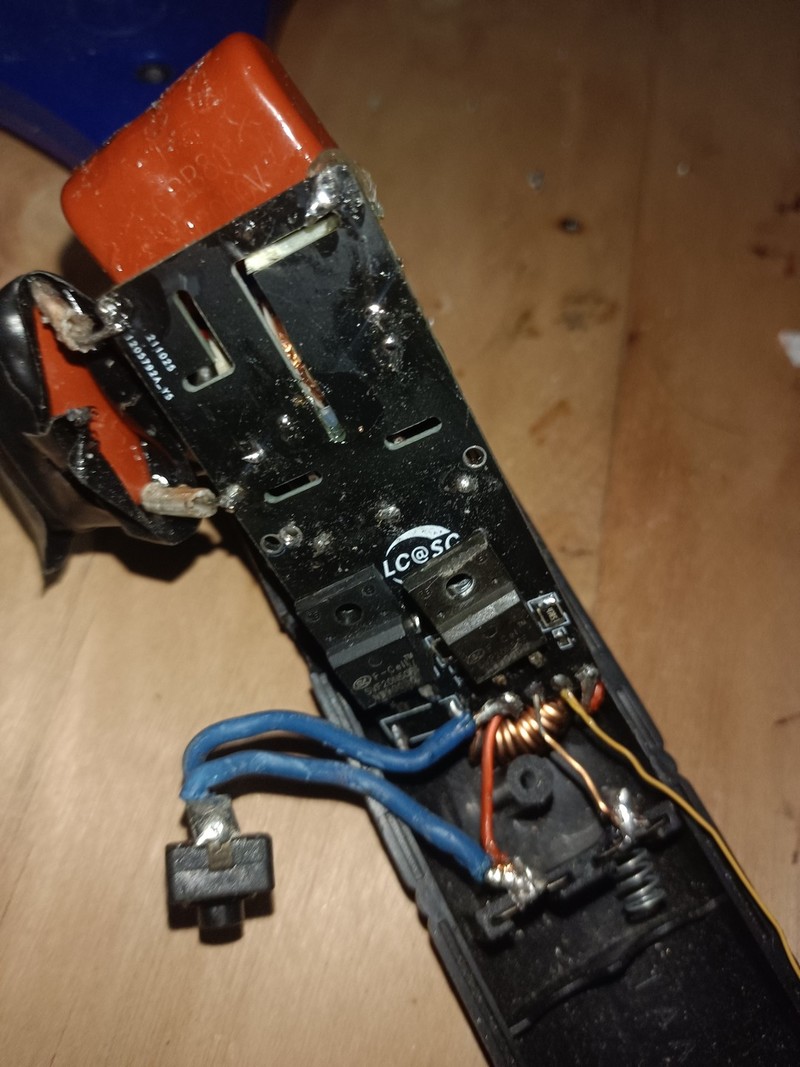

烧过好几个高压二极管和MOS管，后来换了500V20A的高压MOS就不会烧MOS了,改烧驱动二极管和三极管了。之前是开始能用，过一会就电压变大烧零件，想到可能是气隙松动引起的，后来把磁芯接头那里沾上一层胶布再用扎带扎紧了还不行。
也许是因为这种变压器不适合ZVS吧

hc061218 · 发表于 2021-11-9 22:49:10

这电蚊拍好复杂

无极 · 发表于 2021-11-9 23:01:03

hc061218 发表于 2021-11-9 22:49
这电蚊拍好复杂

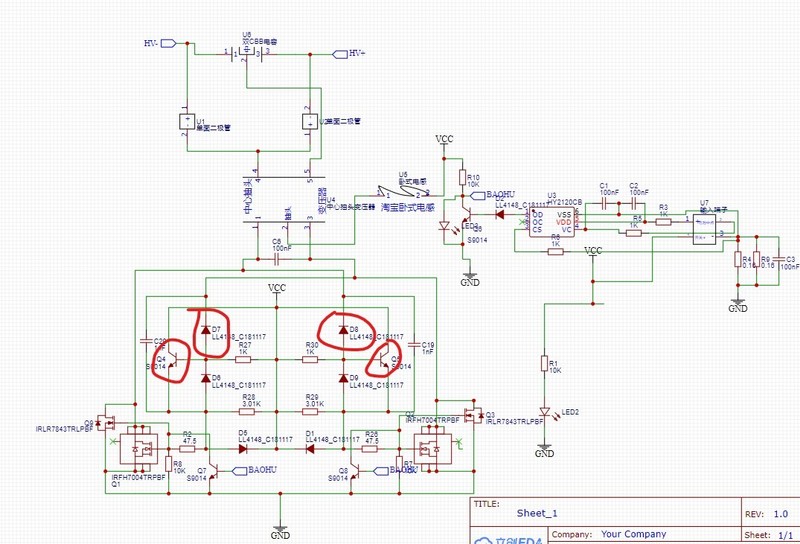

就是《精通开关电源》里面那个升级版ZVS电路罢了，加了个芯片检测电池电压

fslichong · 发表于 2021-11-9 23:13:35

一个灭蚊器做的如此复杂，越复杂的东西越容易坏，疑惑

勇闯沙滩 · 发表于 2021-11-10 06:47:46

这电路与多数电蚊拍不一样，那个升压变压器很够用，电流应该很大。

zhangwj98 · 发表于 2021-11-10 08:21:29

4V铅酸电池电蚊拍比这简单多了

SG830 · 发表于 2021-11-10 10:17:47

这么复杂的升压电路和这么大电流，真的是为杀蚊子吗？疑惑中。

wgh1027 · 发表于 2021-11-10 10:19:44

谢谢分享

wgh1027 · 发表于 2021-11-10 10:20:53

好像电路有点复杂吧

wgsd · 发表于 2021-11-10 17:14:30

估计能电大黄蜂。
