嘉立创的板太容易打火了

发表于：2021-8-22 16:41:57 仪友声音 2920

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

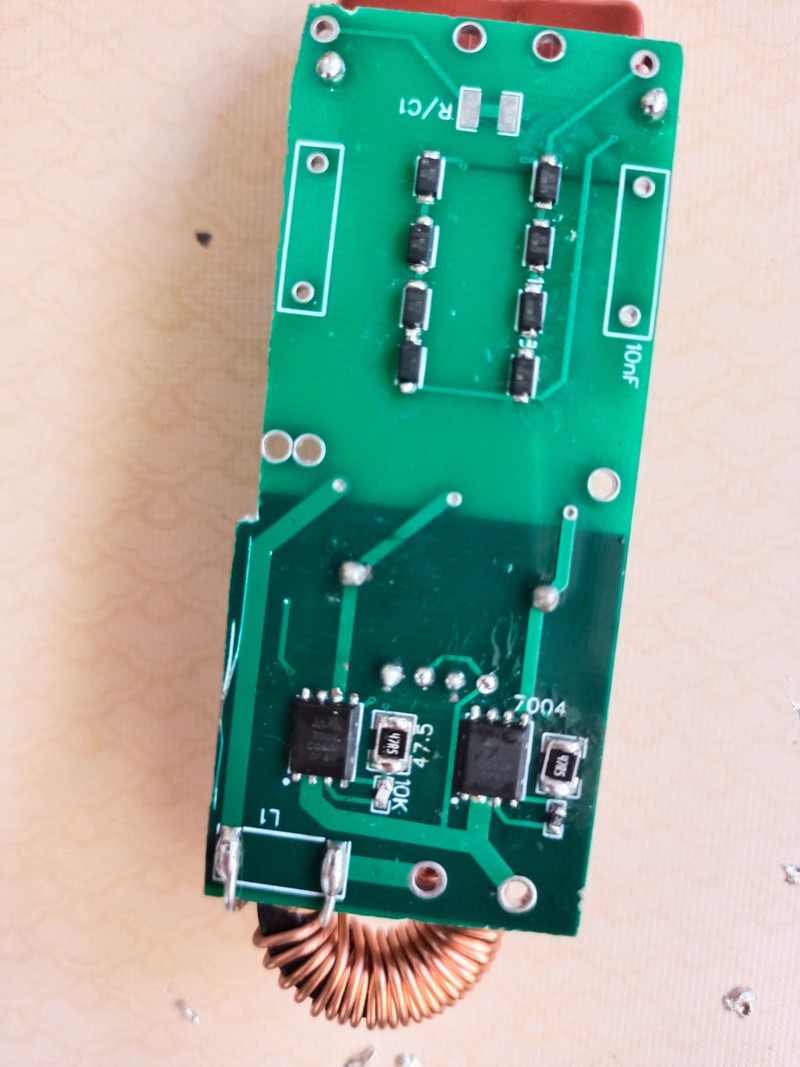

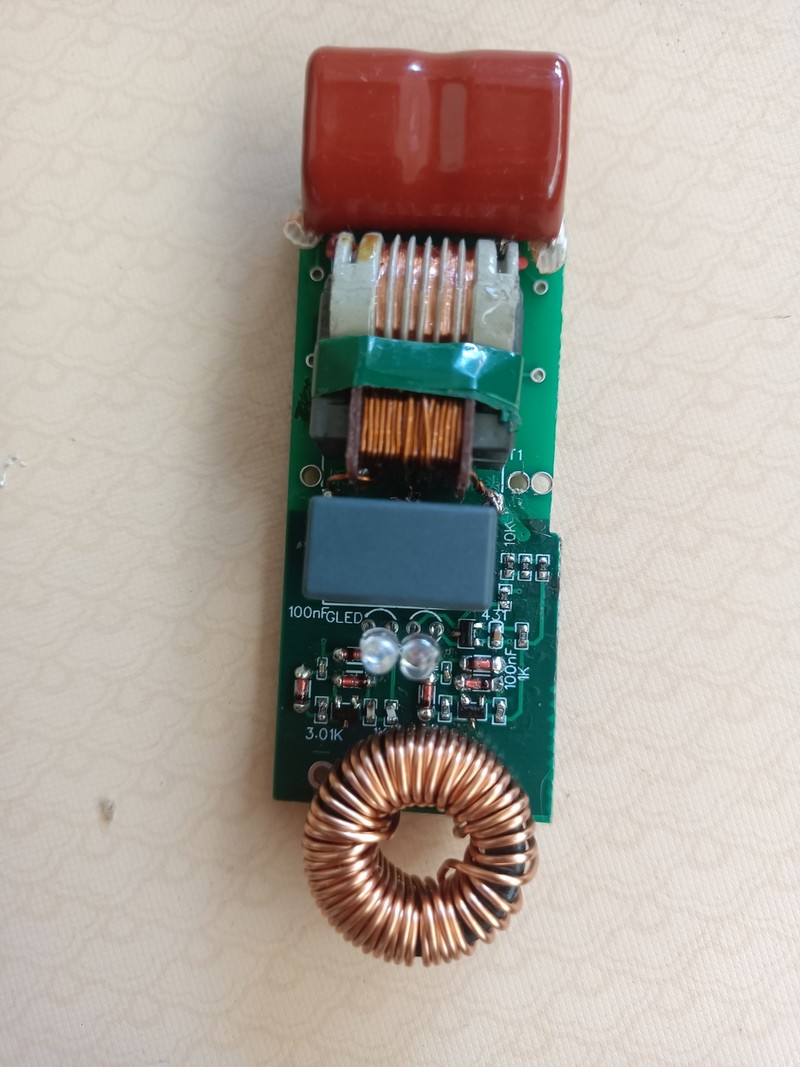

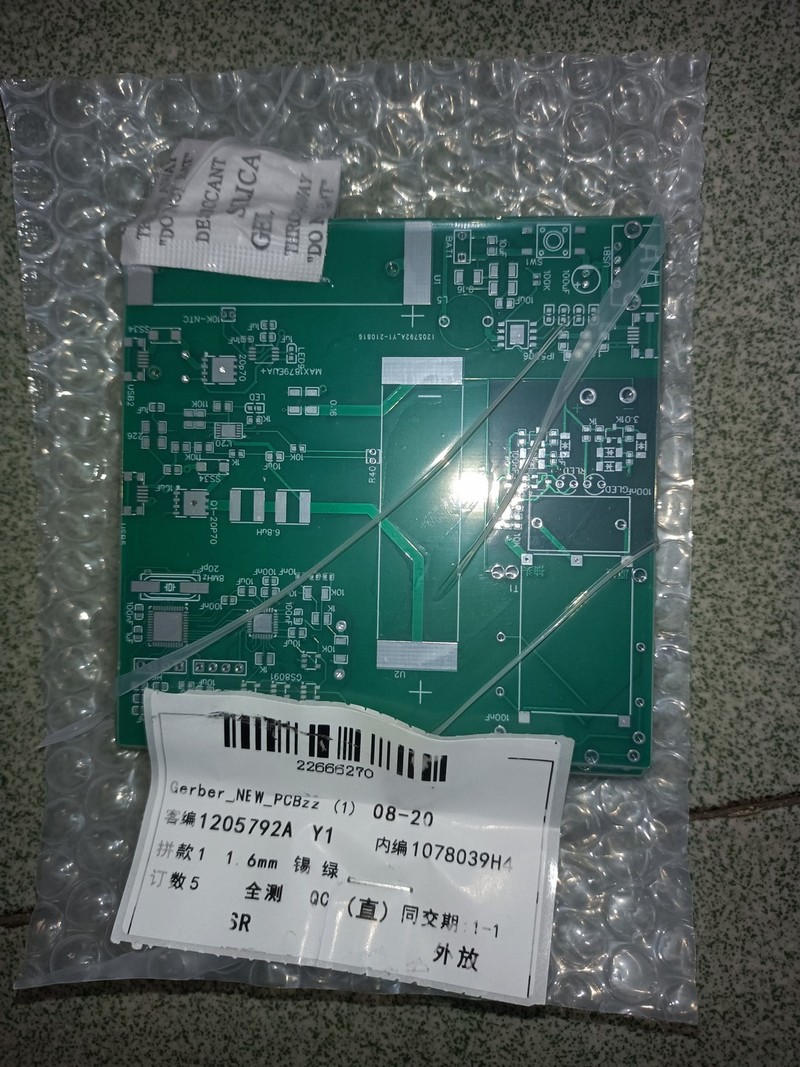

盼星星盼月亮PCB终于来了，焊好后一阵啪啪啪，就没反应了，应该只有五千电压
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（13）

无极 楼主     数字梦想家 2021-8-22 16:48:18
可惜没洗板水，只能刷点凡立水了
2021-8-22 16:48:18 回复
无极 楼主     数字梦想家 2021-8-22 16:50:13
还好没烧变压器，这变压器要三块钱，
2021-8-22 16:50:13 回复
wgsd 数字大神 2021-8-22 17:43:38
三两毫米的距离根本不行，别说爬电了。
2021-8-22 17:43:38 回复
hc061218 数字王者 2021-8-22 19:30:50
嘉立创背锅了 哈哈
2021-8-22 19:30:50 回复
wgsd 数字大神 2021-8-22 23:18:06
hc061218 发表于 2021-8-22 19:30
嘉立创背锅了 哈哈

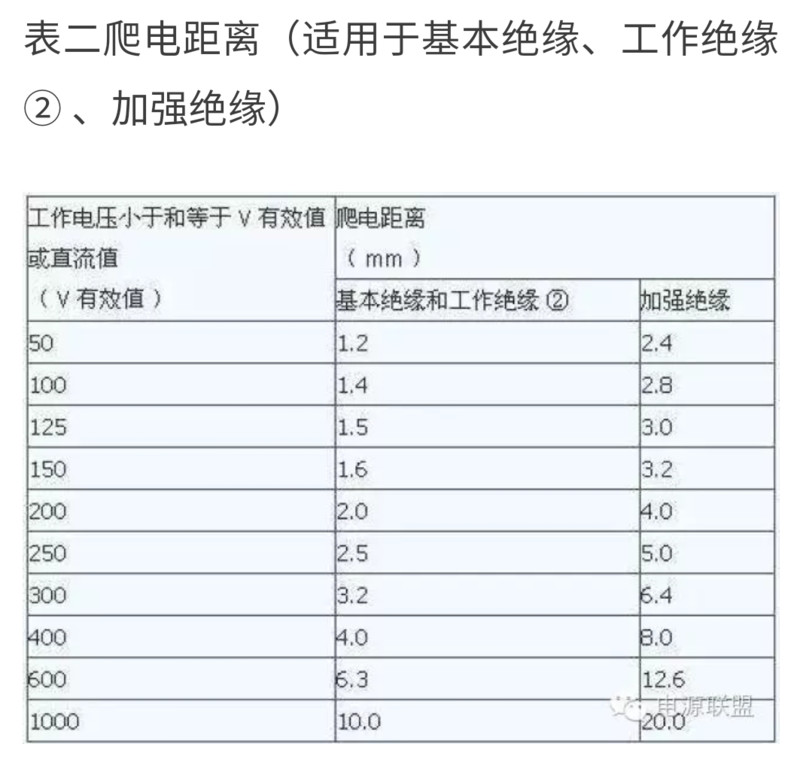

给嘉立创 趴趴趴 下了，看看高压包两端的距离，不说相同也的差不多吧。看看下面这个表还是有参考价值的，很多污染和潮湿环境差距更大。
2021-8-22 23:18:06 回复
无极 楼主     数字梦想家 2021-8-23 00:05:23
wgsd 发表于 2021-8-22 23:18
给嘉立创 趴趴趴 下了，看看高压包两端的距离，不说相同也的差不多吧。看看下面这个表还是有参考价值的， ...

只能刷点漆修修补补了，焊了那么多件不舍得
2021-8-23 00:05:23 回复
西林迷 数字精灵 2021-8-23 01:30:21
羡慕嫉妒恨
顺便留下了没有技术的泪水
2021-8-23 01:30:21 回复
wgh1027 数字大神 2021-8-23 07:43:08
黑狗偷吃白狗当灾
2021-8-23 07:43:08 回复
wgh1027 数字大神 2021-8-26 23:10:30
谢谢分享
2021-8-26 23:10:30 回复
无极 楼主     数字梦想家 2021-9-9 18:06:14

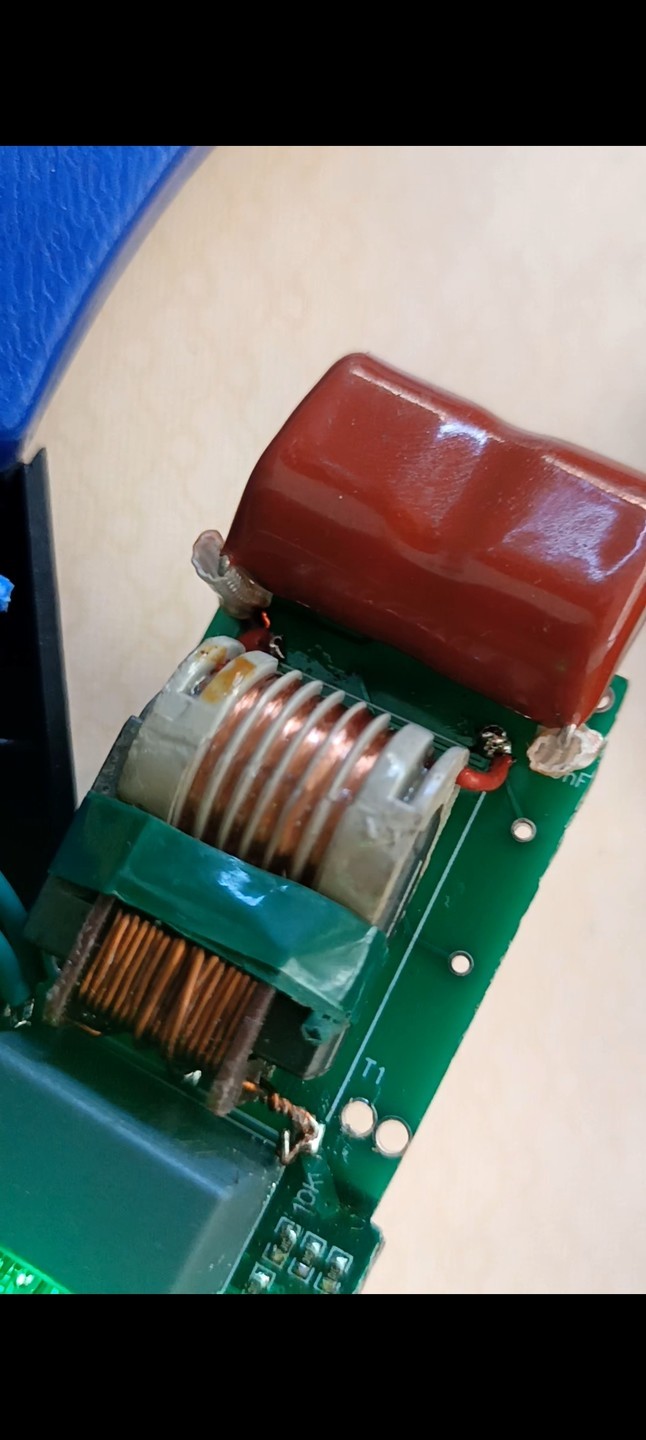

烧了两个7004，十几个高压二极管，原本变压器原边是10+10匝，输出大约8000V（因为打火测不准），改成15+15匝后只有5000V了，实测普通电蚊拍最大承受6000V不打火，有点改太低了
2021-9-9 18:06:14 回复
wgh1027 数字大神 2021-9-9 20:51:27
电蚊拍3000V足够了吧
2021-9-9 20:51:27 回复
无极 楼主     数字梦想家 2021-9-9 21:26:36
wgh1027 发表于 2021-9-9 20:51
电蚊拍3000V足够了吧

还得考虑连发呢，有些烂拍冲半天才把电容充满
2021-9-9 21:26:36 回复
无极 楼主     数字梦想家 2021-9-9 21:28:24
改成15+15匝后待机电流50ma,10+10匝时有两三百毫安，另外这个zvs输出完全短路不起振，不需要保护电路
2021-9-9 21:28:24 回复
