DIY一个936焊台。

[复制链接]
发表在  2022-3-25 15:28:46  | 显示全部楼层 | 阅读模式
电子综合
综合类别: DIY制作
综合电路分类: 其它
关键字: DIY一个936焊台

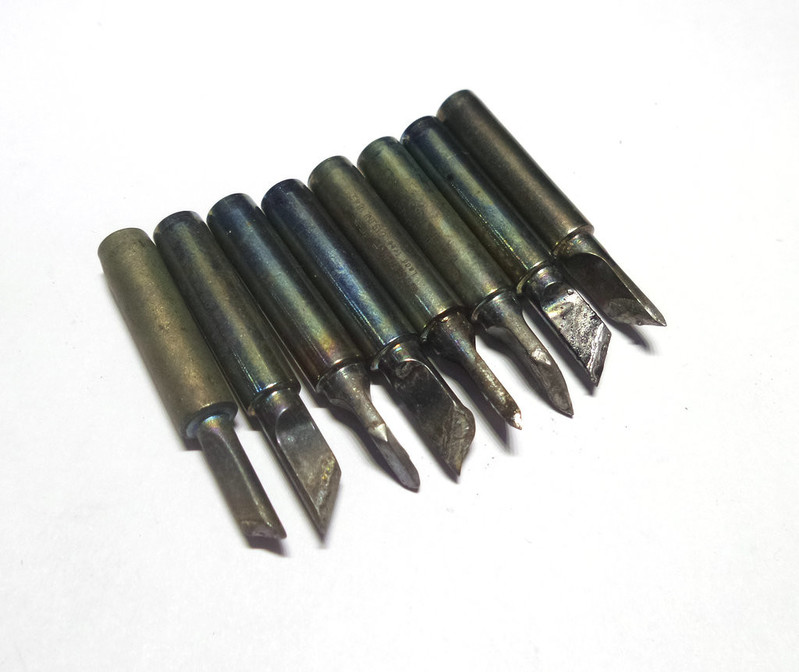

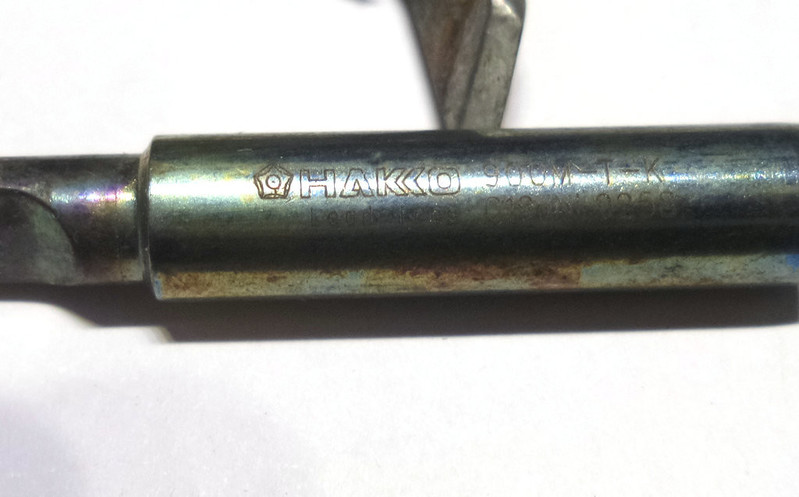

以前一直在用DIY的白菜T12焊台。用着也很顺手。直到有一天一个群友给了一把936的烙铁头。。。其中还有好多刀头undefined
看上去成色好像不咋地。仔细一看,全都是白光头啊!而且头部没有腐蚀啥的,上锡状态良好。
我就想起来N年前几块钱买的“白光”手柄。一直吃灰中。。。
这手柄虽然不是原装的,但是做工还是很不错的!再加上那一堆936头子,不折腾一下实在可惜了!
以前逛地摊的时候总能看到卖936焊台的。各种杂七杂八的牌子,关键是,价格还不便宜。
某宝上有几十块全新的,不过估计肯定都是铝线变压器的,看不上。。。铜线的买不起。。。谁让咱穷。。。
自己做一个吧。

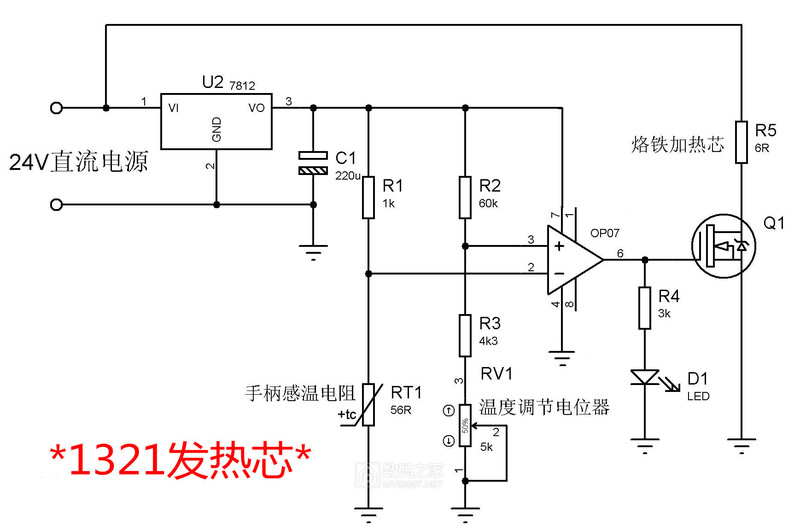

网上好多936控制板的电路图。单运放,双运放的等等。看了几个后,本着简单实用为主的原则,做个OP07单运放的。

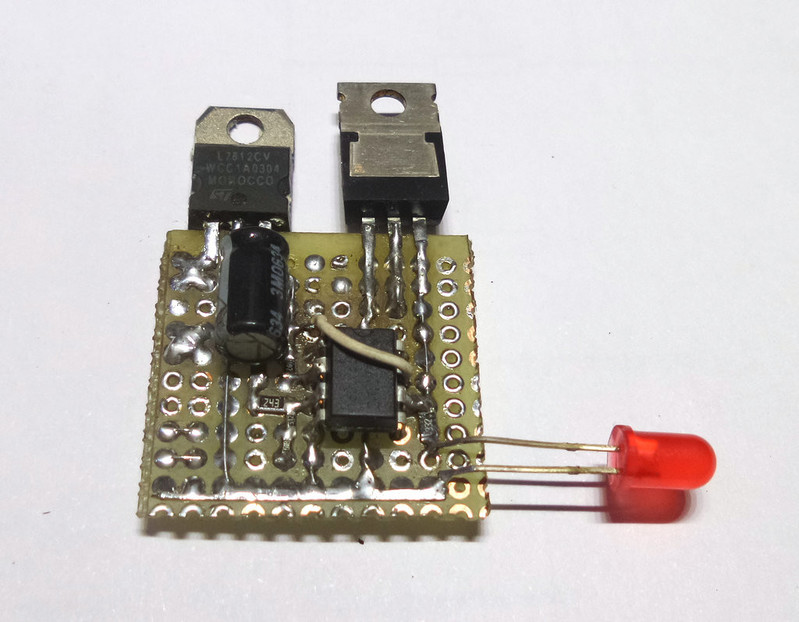

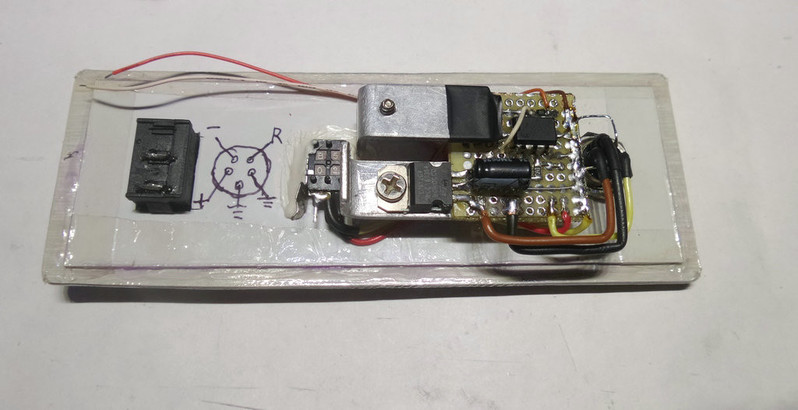

洞洞板搭一下效果很不错!

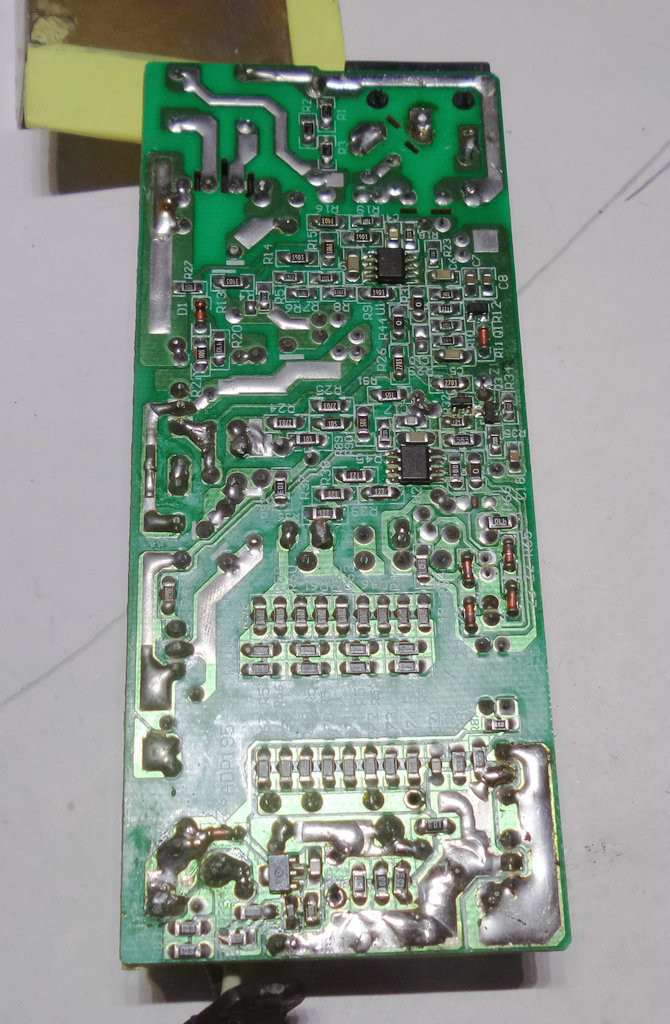

拆了个19V3.9A的笔记本电源。

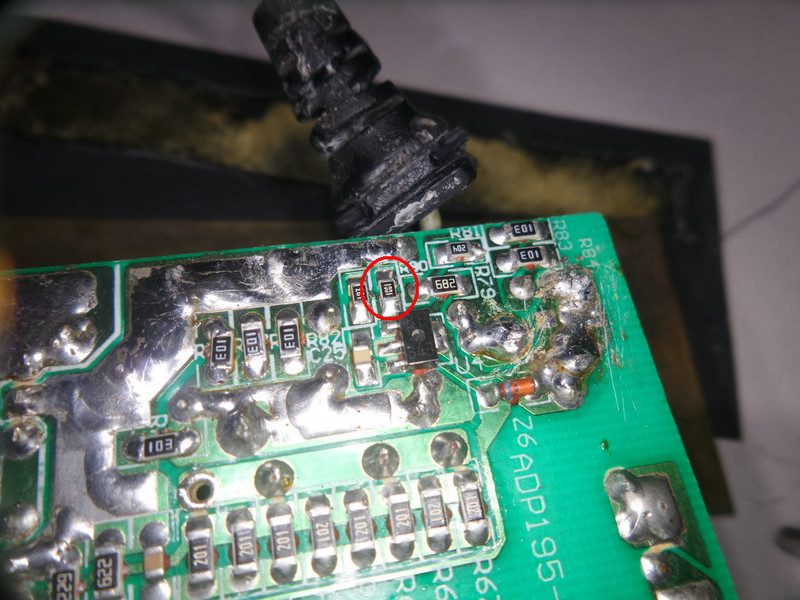

19V电压有点低了,改一下改成24V的。

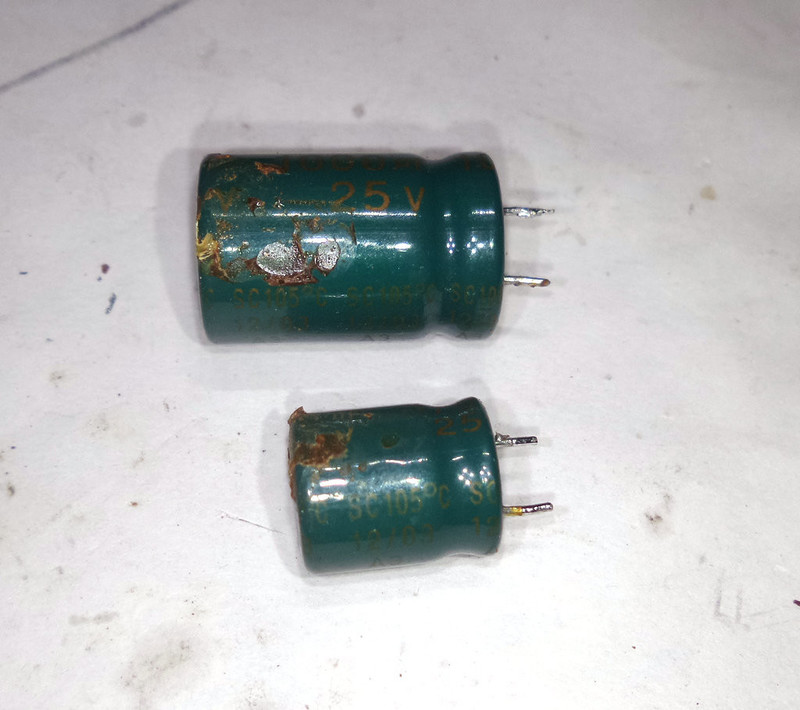

输出的滤波电源是25V的,拆了换掉。

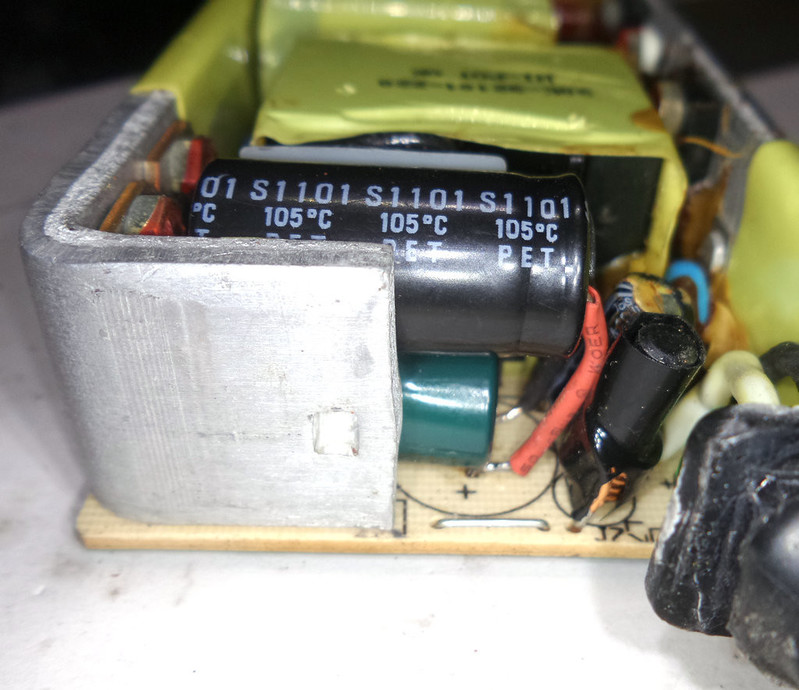

体积限制,电容只能躺着了。

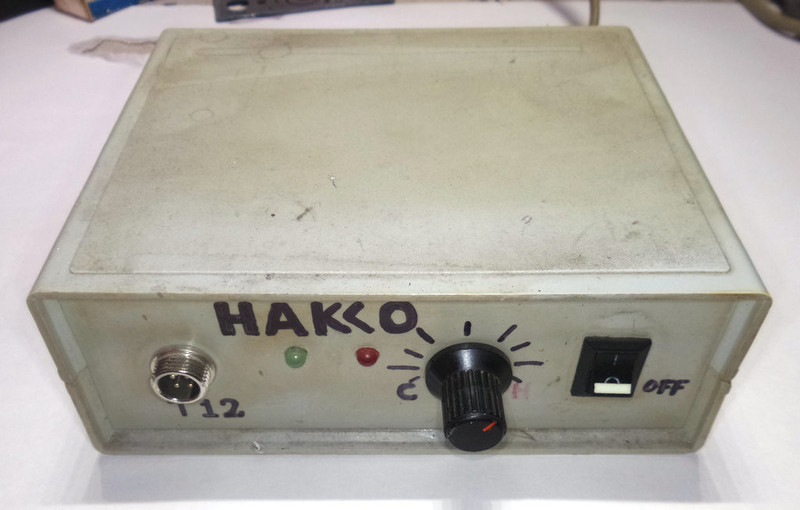

这个是10几年前做的白菜T12。把它拆了重新利用一下外壳。
当年手艺不行啊,做出来的东西乱七八糟的。。。
原来的面板直接丢掉不用了。重新做一个面板。

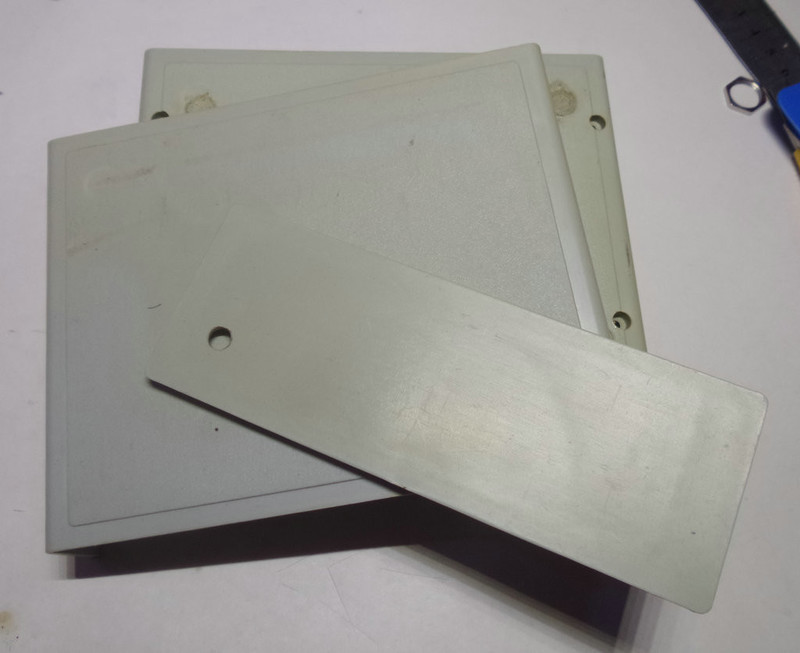

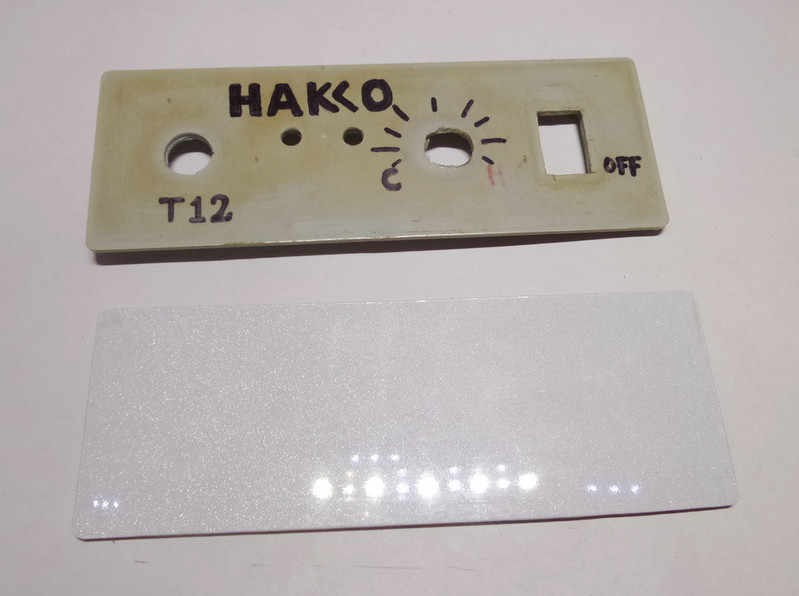

壳子拆掉洗干净先~~~

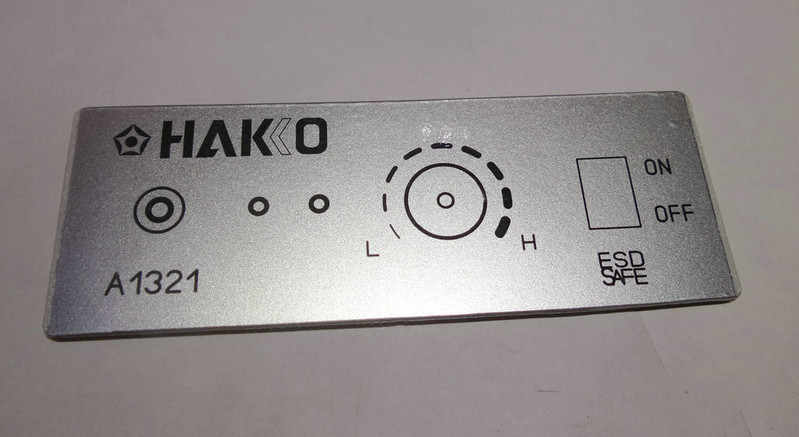

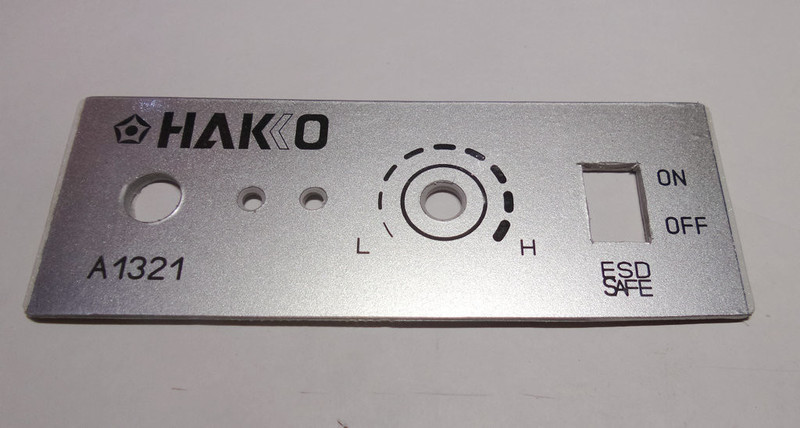

重新打印的版面样图。比划一下感觉还挺合适的。
这次直接打印不干胶纸。打印好以后再贴一层透明的膜,这样打印的东西就不会掉了。
贴好膜以后再贴到新作的面板上。
开孔。
笔记本电源改好线装壳

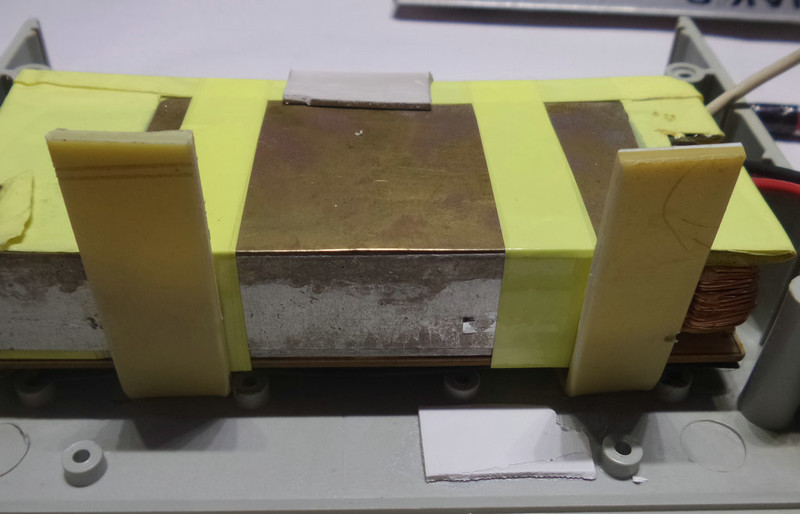

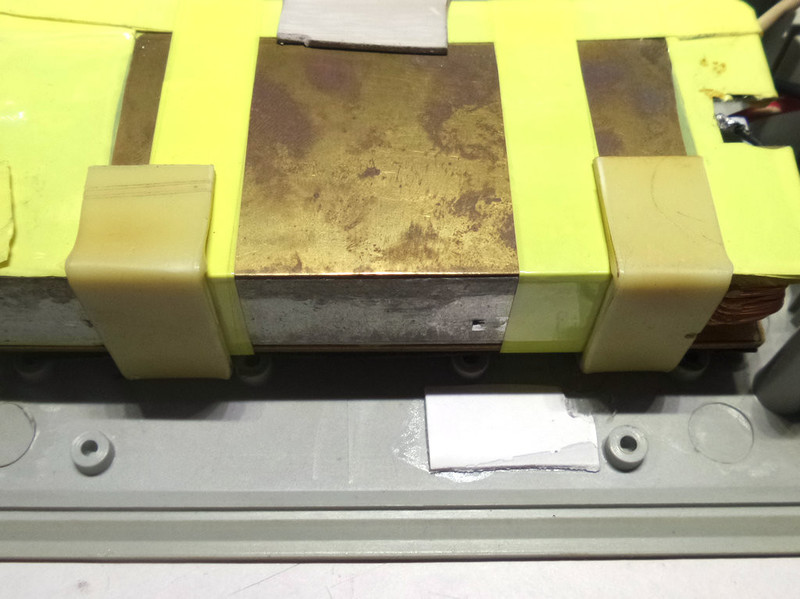

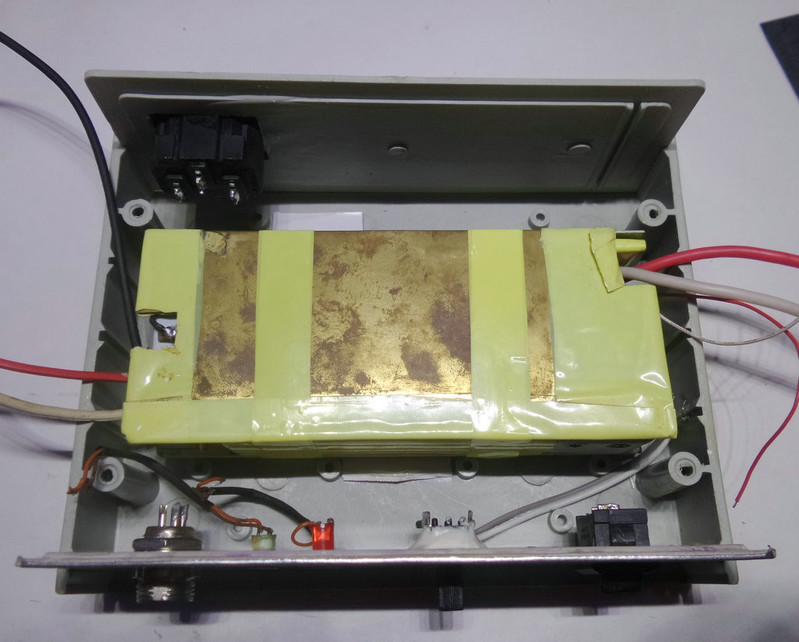

电源两边用ABS板固定一下。
机壳底部打孔。

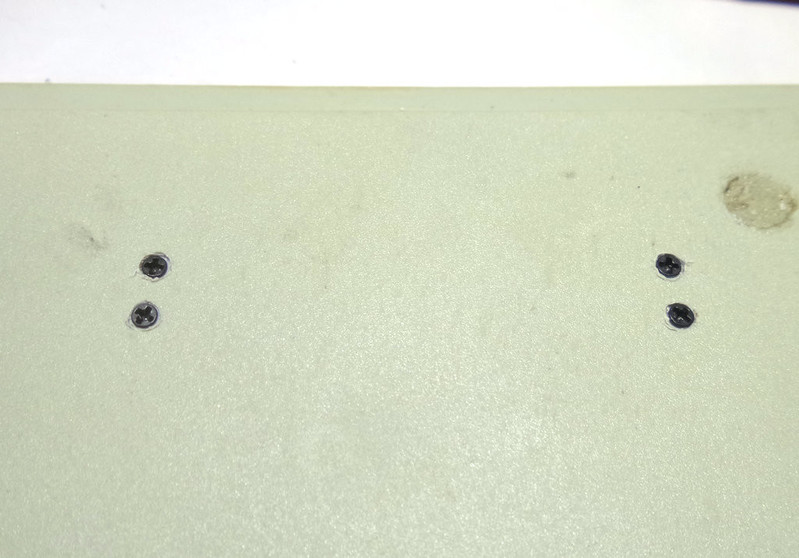

ABS板下面用螺丝固定在机壳上。

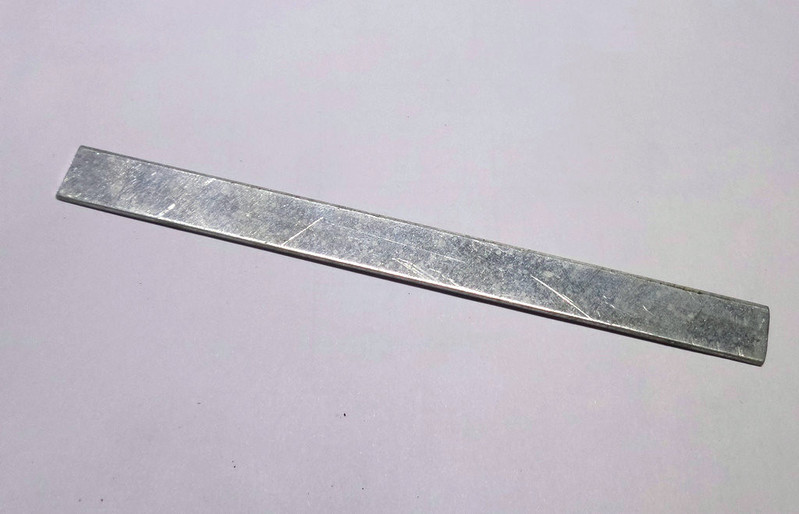

再找一条2mm厚的铝板。

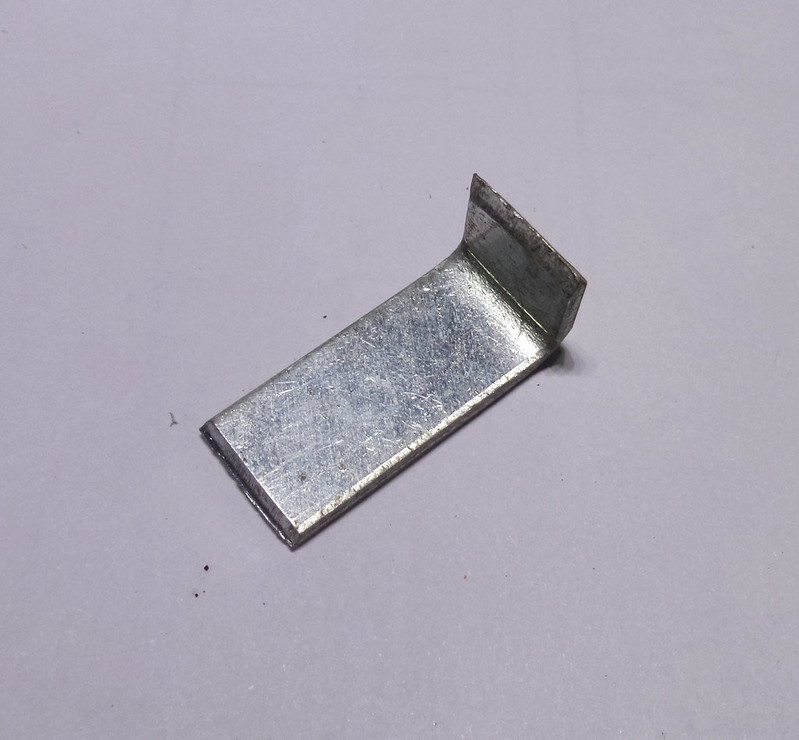

折弯给7805和mos做散热。有点多余。。。7805和mos发热很小。。。

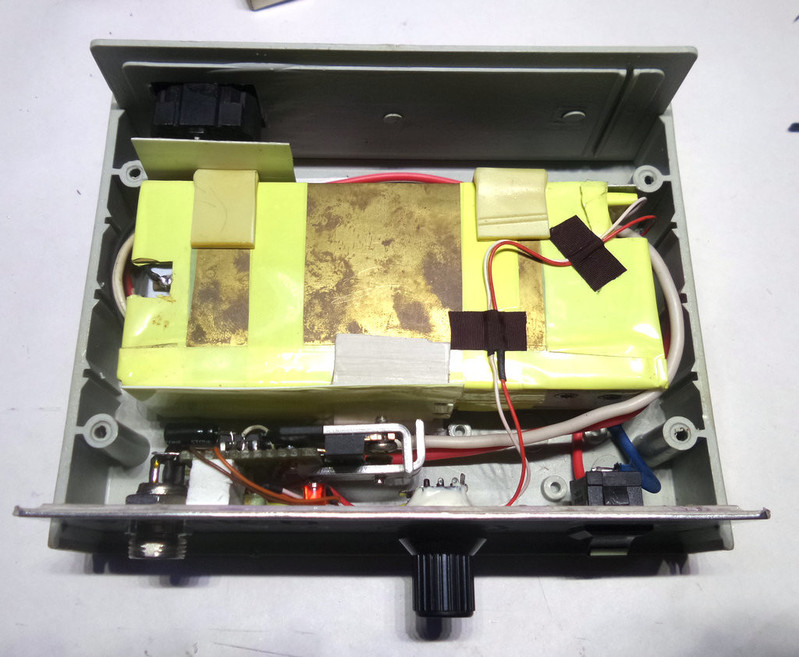

面板背面布置好开关,指示灯,电位器,插座和控制板。
装好面板。

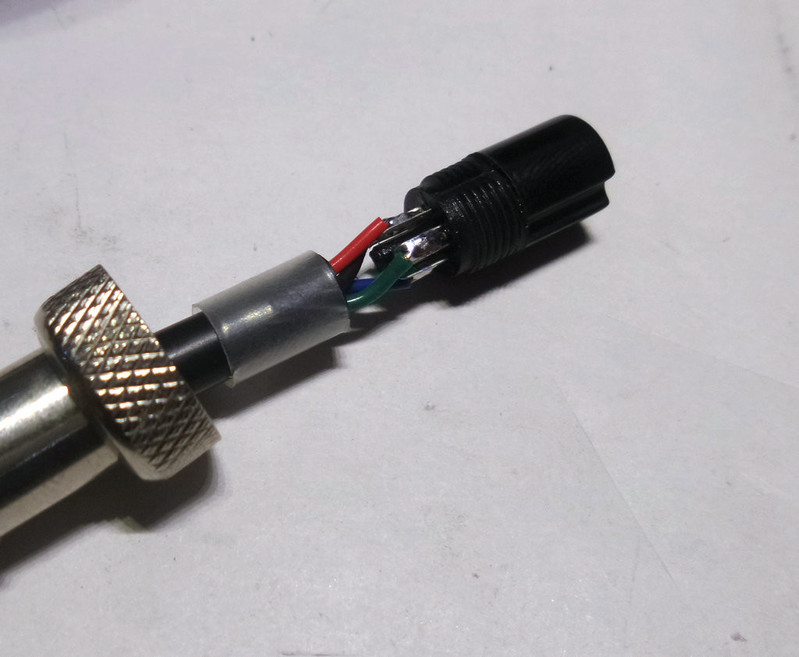

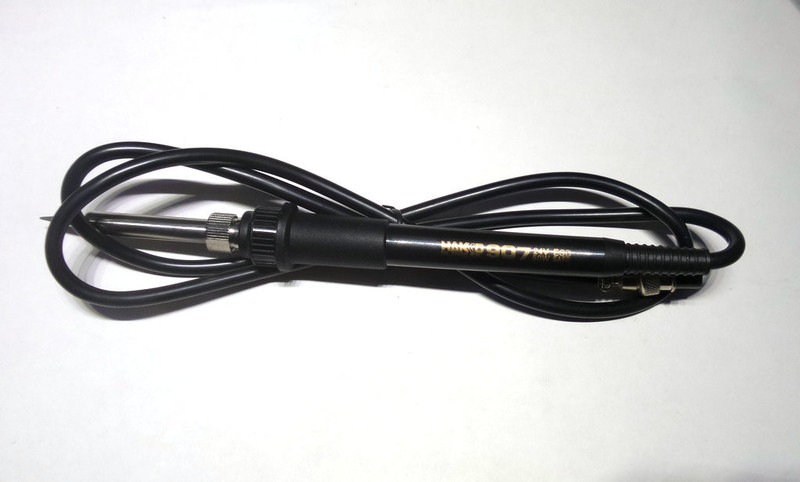

936手柄插头要改一下。原来手柄是大圆头的那种。没有那种座子,手里好多5孔航空插头,直接改航空插头。

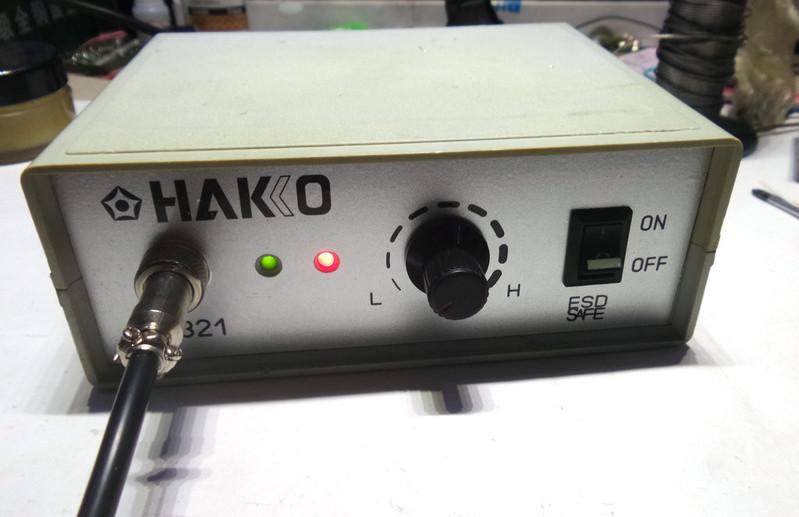

装好外壳。白菜936焊台完工。
最然不如T12来的快(大概22秒可以化锡)但是在如今T12芯越来越贵的情况下,936也是一个不错的选择。何况我还有好多白光的头子!

发表于 2022-3-25 17:54:13  来自手机  | 显示全部楼层
有后备部队了,做的很漂亮,壳子没翻新一下,谢谢分享
发表于 2022-3-25 18:02:00  | 显示全部楼层
手艺不错。
发表于 2022-3-25 19:23:40  | 显示全部楼层
技术活,做的不错。
发表于 2022-3-25 19:53:58  | 显示全部楼层
好手艺,做的漂亮!
发表于 2022-3-25 21:08:11  | 显示全部楼层
牛人!我就想知道,有没有你不会的?
发表于 2022-3-25 21:44:22  | 显示全部楼层
手艺厉害了
发表于 2022-3-26 06:41:34  | 显示全部楼层
936都是用的交流电源,怎么用的直流电源。
发表于 2022-3-26 13:45:31  | 显示全部楼层

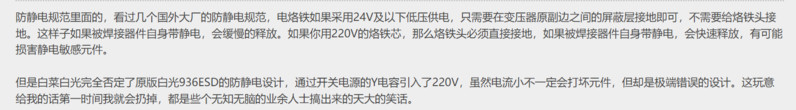

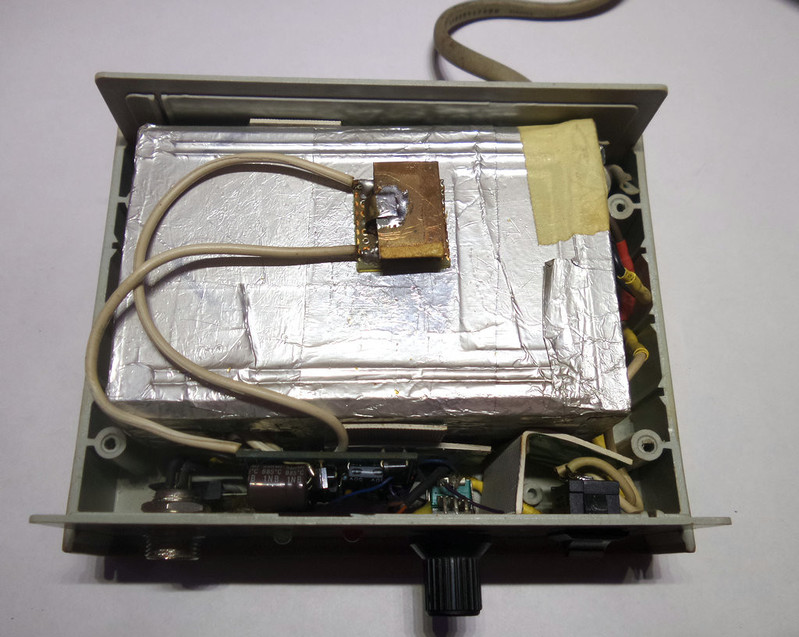

936用交流变压器可以,用开关电源的话,ESD很难解决。
