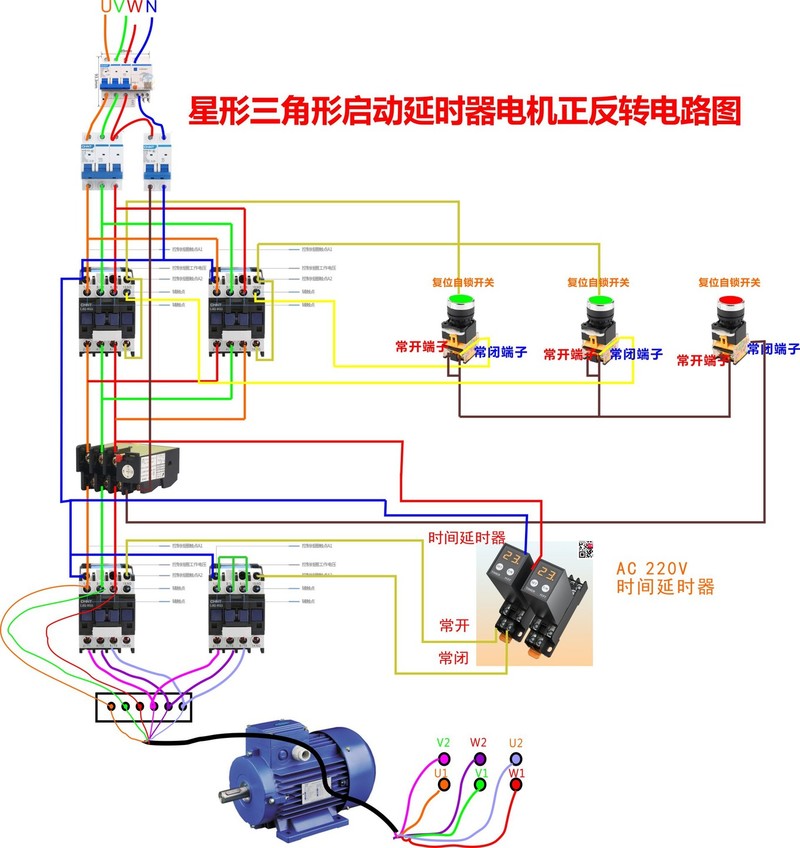

星形三角形启动延时器电机正反转电路图

发表于：2022-5-24 23:20:05 2931

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
星形三角形启动延时器电机正反转电路图

星形三角形启动延时器电机正反转电路图

星形三角形启动延时器电机正反转电路图
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（18）

wgh1027 数字大神 2022-5-25 15:19:16
谢谢分享
2022-5-25 15:19:16 回复
wgh1027 数字大神 2022-5-25 15:20:53
然而没看懂
2022-5-25 15:20:53 回复
佳维 数字精灵 2022-5-25 16:16:48
感谢分享
2022-5-25 16:16:48 回复
qizming 数字探长 2022-5-25 19:22:12
谢谢分享
2022-5-25 19:22:12 回复
zhangwj98 数字精灵 2022-5-25 19:45:04
谢谢分享。
2022-5-25 19:45:04 回复
mvwz24029819 数字精灵 2022-5-25 20:19:25
谢谢分享
2022-5-25 20:19:25 回复
独孤红 数字斗士 2022-5-25 21:07:54
本帖最后由 独孤红 于 2022-5-25 21:11 编辑

这个电路确实是没有看懂！角形好像无法运行吧？电机一组线圈连接在一相供电上，应该无法形成回路吧？

个人愚见，希望大家共同探讨！

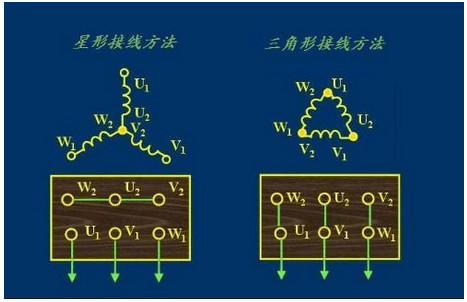

电机正常星形接法    三角形接法


2022-5-25 21:07:54 回复
atz123 数字王者 2022-5-25 21:08:01

谢谢楼主分享!
2022-5-25 21:08:01 回复
atz123 数字王者 2022-5-25 21:08:57

谢谢楼主分享!
2022-5-25 21:08:57 回复
ytm530 楼主     数字奇才 2022-5-25 22:12:08
独孤红 发表于 2022-5-25 21:07
这个电路确实是没有看懂！角形好像无法运行吧？电机一组线圈连接在一相供电上，应该无法形成回路吧？

个人 ...

可以的，你再跑一下
2022-5-25 22:12:08 回复
ytm530 楼主     数字奇才 2022-5-25 22:14:31
独孤红 发表于 2022-5-25 21:07
这个电路确实是没有看懂！角形好像无法运行吧？电机一组线圈连接在一相供电上，应该无法形成回路吧？

个人 ...

你可以用实物跑一次，这个电路比较简化，
2022-5-25 22:14:31 回复
ytm530 楼主     数字奇才 2022-5-25 22:33:47
独孤红 发表于 2022-5-25 21:07
这个电路确实是没有看懂！角形好像无法运行吧？电机一组线圈连接在一相供电上，应该无法形成回路吧？

个人 ...

你的图我修正了 电机的UVW线序了，
2022-5-25 22:33:47 回复
勇闯沙滩 数字大神 2022-5-26 06:29:50

感谢分享。
2022-5-26 06:29:50 回复
佳维 数字精灵 2022-5-26 09:49:05
再加上电气原理图会更好
2022-5-26 09:49:05 回复
喜欢就好 数字精灵 2022-5-26 22:48:57
学习了,谢谢分享!
2022-5-26 22:48:57 回复
独孤红 数字斗士 2022-5-28 15:30:53
ytm530 发表于 2022-5-25 22:33
你的图我修正了 电机的UVW线序了，

看看你自己发的两张图 电机的接法明显不一样！

第一张是正确的，第二张不敢苟同！

我的图 没有错！

你的第二张图，一个绕组的两个接线端接一相上怎么可能有电流！

你的两张图就是最好的对比！

2022-5-28 15:30:53 回复
ytm530 楼主     数字奇才 2022-5-28 22:31:17
独孤红 发表于 2022-5-28 15:30
看看你自己发的两张图 电机的接法明显不一样！

第一张是正确的，第二张不敢苟同！

你的图没问题，我是说我的电机位置线序开始画错了，现在的，电机线序改正了
2022-5-28 22:31:17 回复
atz123 数字王者 2022-5-29 20:23:50
谢谢分享
2022-5-29 20:23:50 回复
