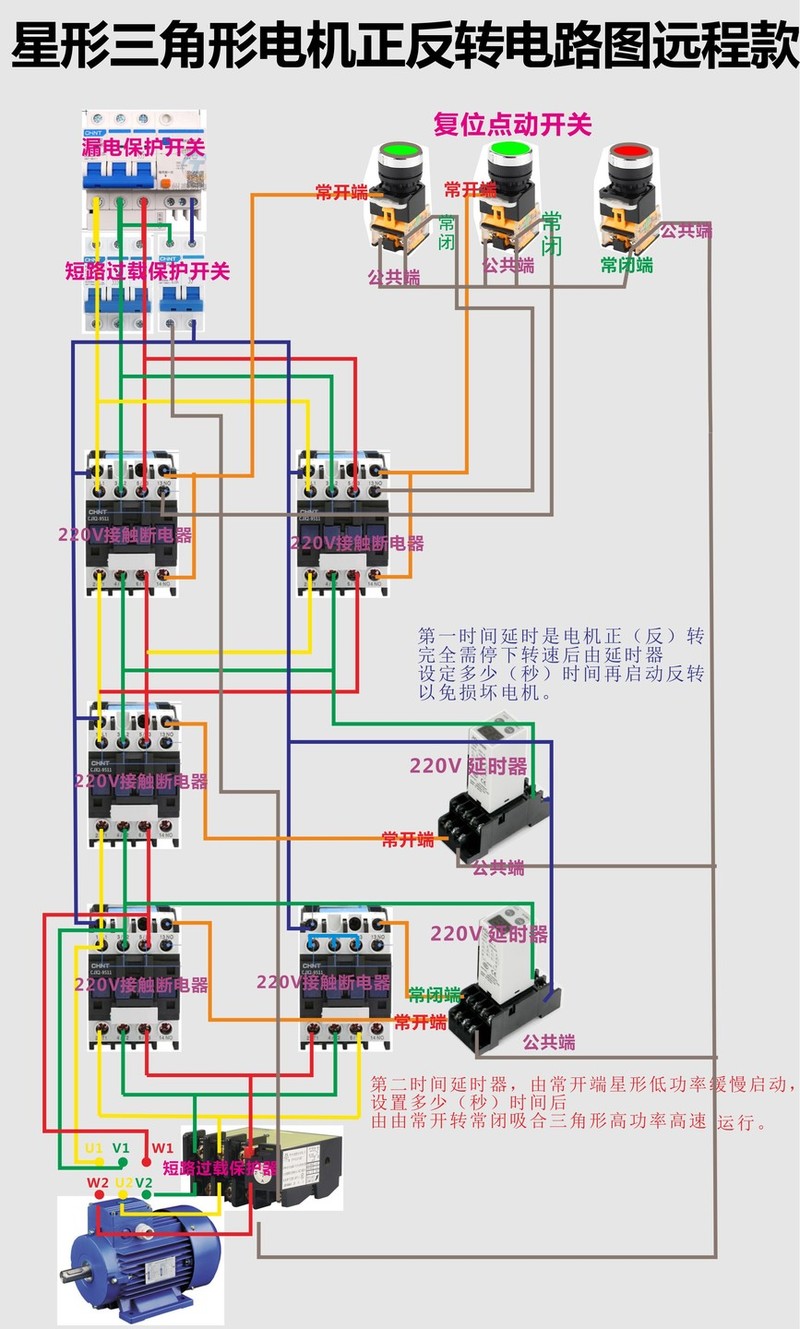

三相电机延时器接线示意图

发表于：2022-5-26 16:08:51 2800

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

星形 三角形 三相交流 电机 延时器 接线 正反转 点动开关 接触器继电器 接线示意图 ... ...

星形 三角形 三相交流 电机 延时器 接线 正反转 点动开关 接触器继电器 接线示意图 ... ...

星形 三角形 三相交流 电机 延时器 接线 正反转 点动开关 接触器继电器 接线示意图
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（15）

wgh1027 数字大神 2022-5-26 23:53:57
谢谢分享
2022-5-26 23:53:57 回复
wgh1027 数字大神 2022-5-26 23:54:35
不过还是看不懂
2022-5-26 23:54:35 回复
勇闯沙滩 数字大神 2022-5-27 06:18:42
50年前电机没有这么接的，先进了，保护多。
2022-5-27 06:18:42 回复
fslichong 数字王者 2022-5-27 09:08:37
这个电路图，大概一看文中标示错误一处，器件多了一个
2022-5-27 09:08:37 回复
光速飞行 数字大神 2022-5-27 11:03:38
本帖最后由 光速飞行 于 2022-5-27 11:10 编辑

这种电路，在大功率，大电流的地方常用，热继电器，市面上质量很差，工厂要量大，基本是领导购买，都买质次的，当出问题要用到，又得另外购买，哎。廷时继电器一般定时１８秒。
2022-5-27 11:03:38 回复
qizming 数字探长 2022-5-27 13:20:18
谢谢分享
2022-5-27 13:20:18 回复
wyl 数字梦想家 2022-5-27 21:12:50
配彩色实物图，很不错。
2022-5-27 21:12:50 回复
赵工电修 数字探长 2022-5-28 07:12:34
星，角转换没互锁，这样子装了就等着烧接触器吧。
2022-5-28 07:12:34 回复
wgh1027 数字大神 2022-5-28 08:52:11
赵工电修 发表于 2022-5-28 07:12
星，角转换没互锁，这样子装了就等着烧接触器吧。

一眼识破不愧是老电工。
2022-5-28 08:52:11 回复
wgh1027 数字大神 2022-5-28 08:53:56
常开常闭都分不清，我都懒得看了。
2022-5-28 08:53:56 回复
ytm530 楼主     数字奇才 2022-5-28 12:11:18
赵工电修 发表于 2022-5-28 07:12
星，角转换没互锁，这样子装了就等着烧接触器吧。

互锁可以加，星角由 上面的，正反转接触器，和保护器保护，不会烧的，如果电路需要改进可以建议一下，因为我不是电工，我是矢量设计。
2022-5-28 12:11:18 回复
ytm530 楼主     数字奇才 2022-5-28 12:18:00
wgh1027 发表于 2022-5-28 08:53
常开常闭都分不清，我都懒得看了。

这个只是设计电路，可以用实物操作一下，应该不会有问题，要是哪里不对的，请指出看看怎么改进。
2022-5-28 12:18:00 回复
ytm530 楼主     数字奇才 2022-5-28 22:35:07
wgh1027 发表于 2022-5-28 08:53
常开常闭都分不清，我都懒得看了。

纠正，因为把常开，和常闭文字打错了
2022-5-28 22:35:07 回复
atz123 数字王者 2022-5-29 20:20:54
牛！谢谢分享
2022-5-29 20:20:54 回复
佳维 数字精灵 2022-6-1 13:31:30
感谢分享
2022-6-1 13:31:30 回复
