众仪新版本ZT-Y/aneng Q10同款拆机拆解点评图芯片磨过了

*发表于：2022-5-17 13:51:04* 1341 · 发表于：2022-5-17 13:51:04

登录后可查看大图

您需要登录才可以下载或查看，没有账号？立即注册

x

本帖最后由 ytm530 于 2022-5-18 13:02 编辑

在咸鱼买的100元前几天收到，特意折开拍一些图片给网友门参考一下，这款表，外观比较特别，大小适中手掌大小，外壳很结实，外层是软硅胶，拆表时只需取下四个螺丝就可以折开，不用去套胶套，这点做的不错

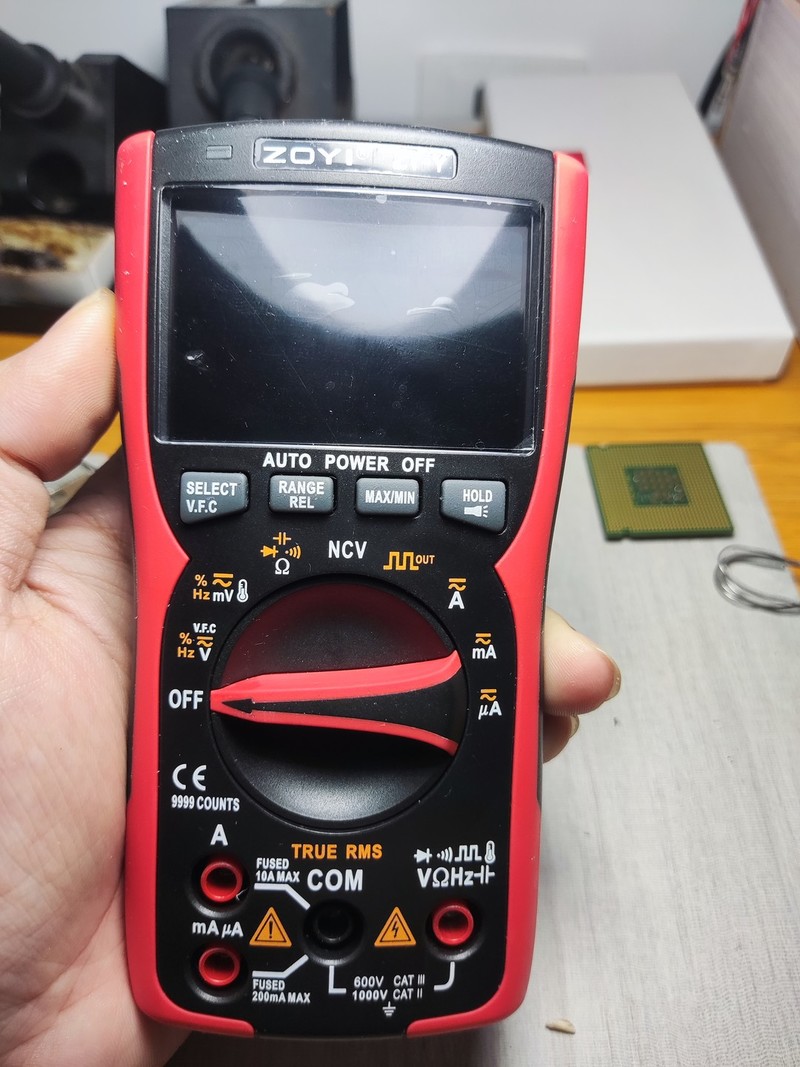

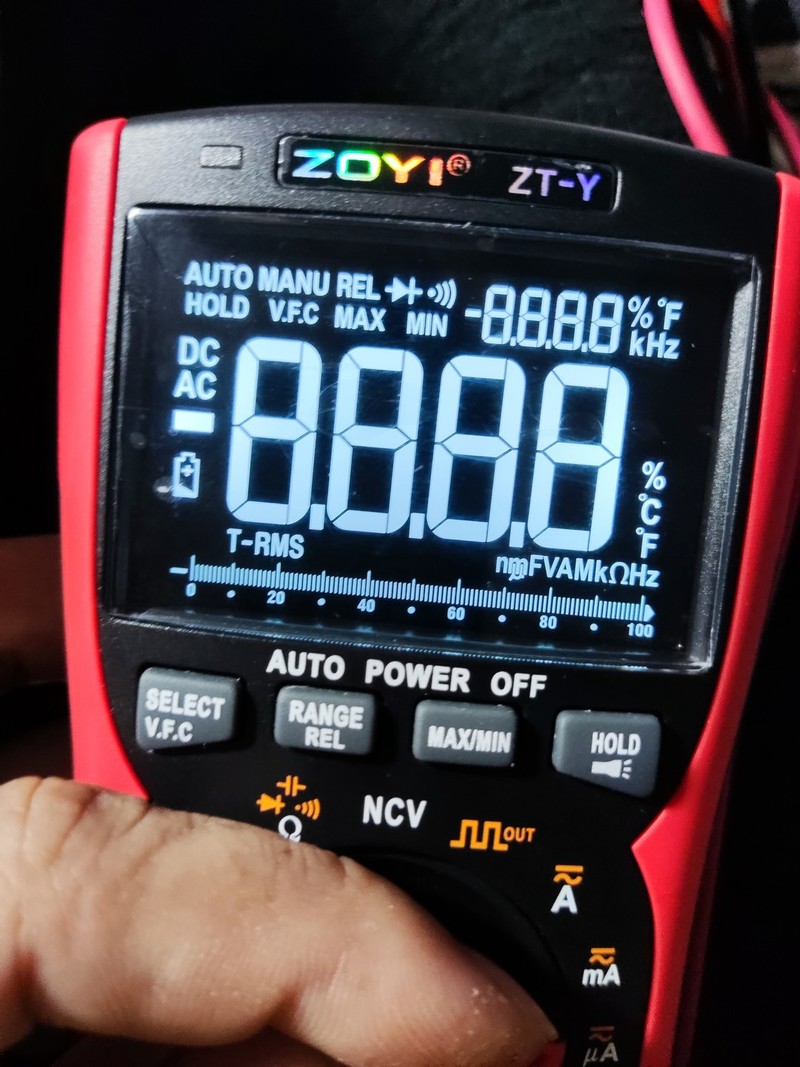

是一款反显屏，比较适合光线不强的地方使用，室外强光不适合，
一共7个档位，是半自动功能调节，比纯手动要简单一点，比全自动要复杂一点，但是这样可以更精准调试，
第一个高电压档的频率是10KHZ以下可以用这个来测，
第二个是低电档可以测10K-5MHZ 第二档测频率时，测高频率时只用红色笔测就行，不用黑笔接触，
第三档就是常用档，第四档无线测火线
第四档，方波输出，感觉没有用
其它是电流档 mA uA档适合修现在小电流仪器，两个电流档分离出来隔断做得很好，这样就电流档端的所有功能就不会错档烧表或烧保险。

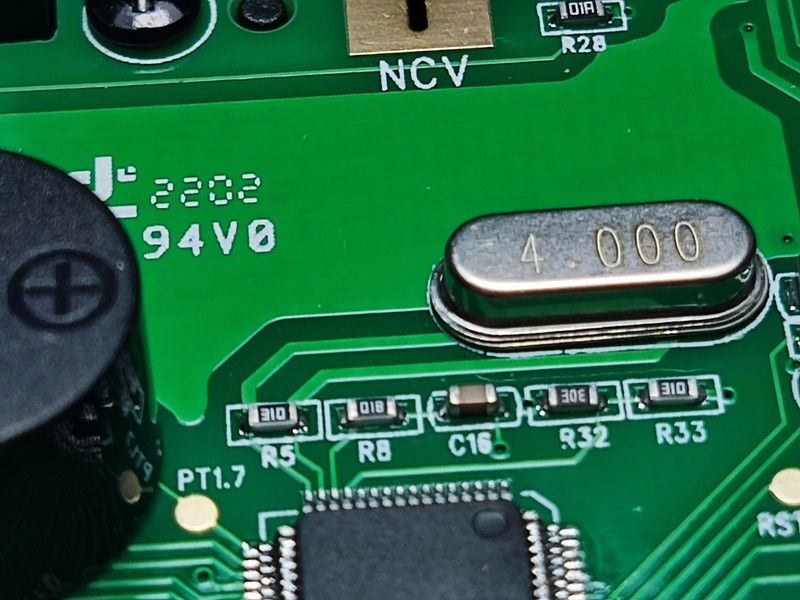

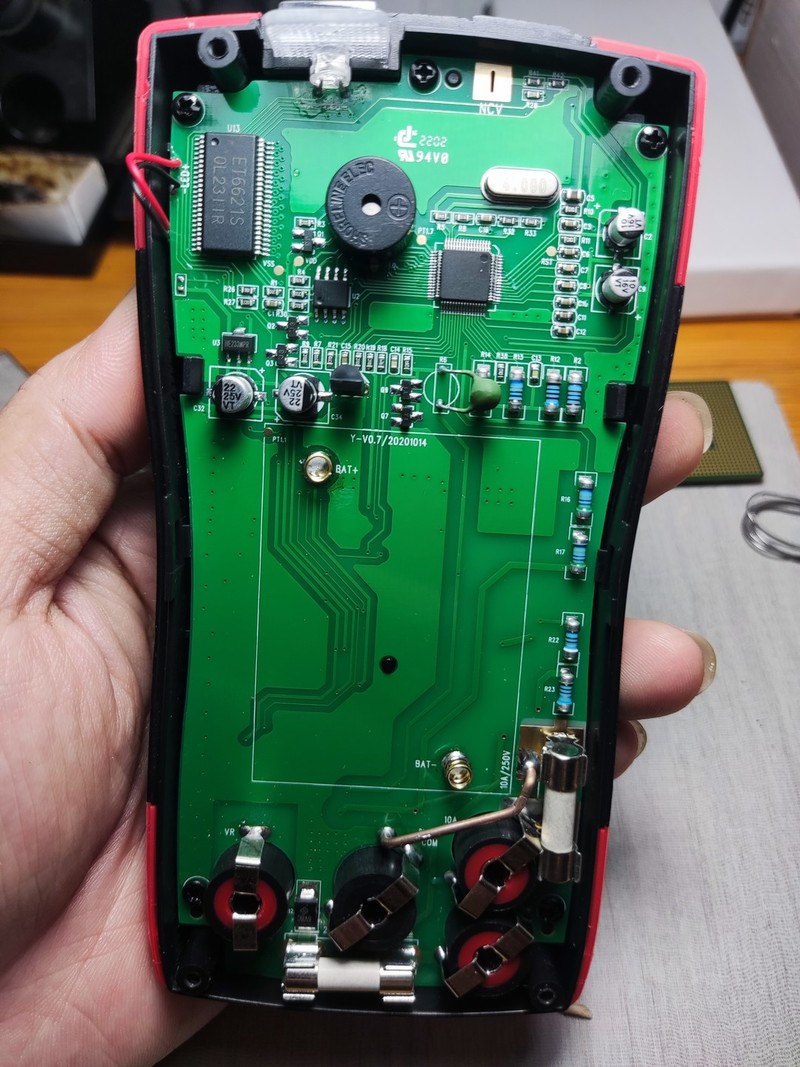

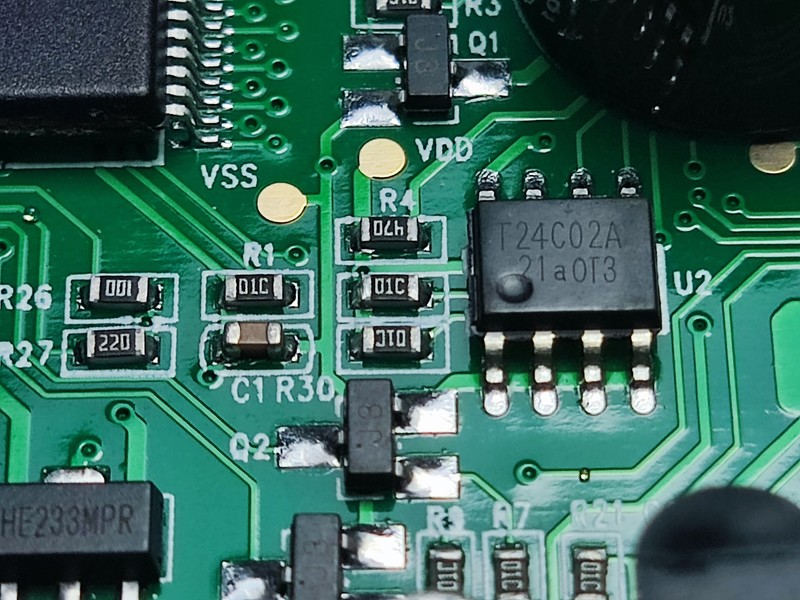

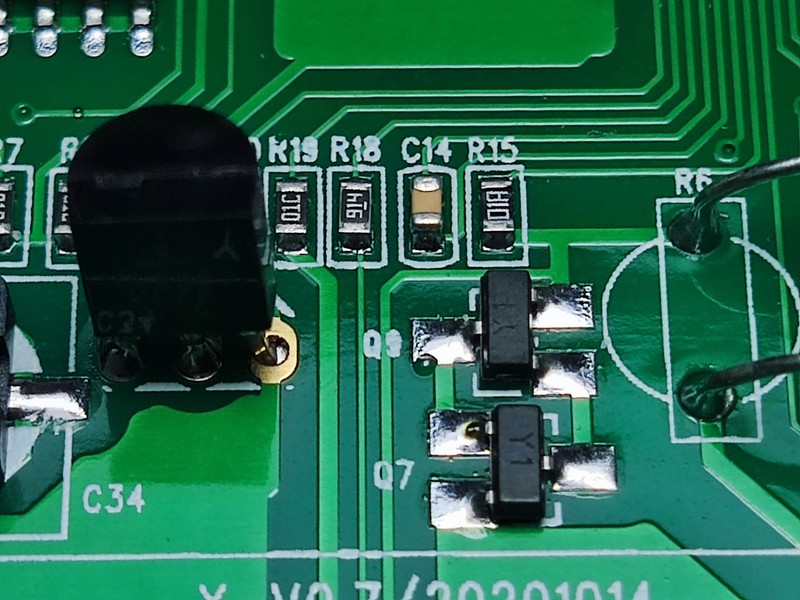

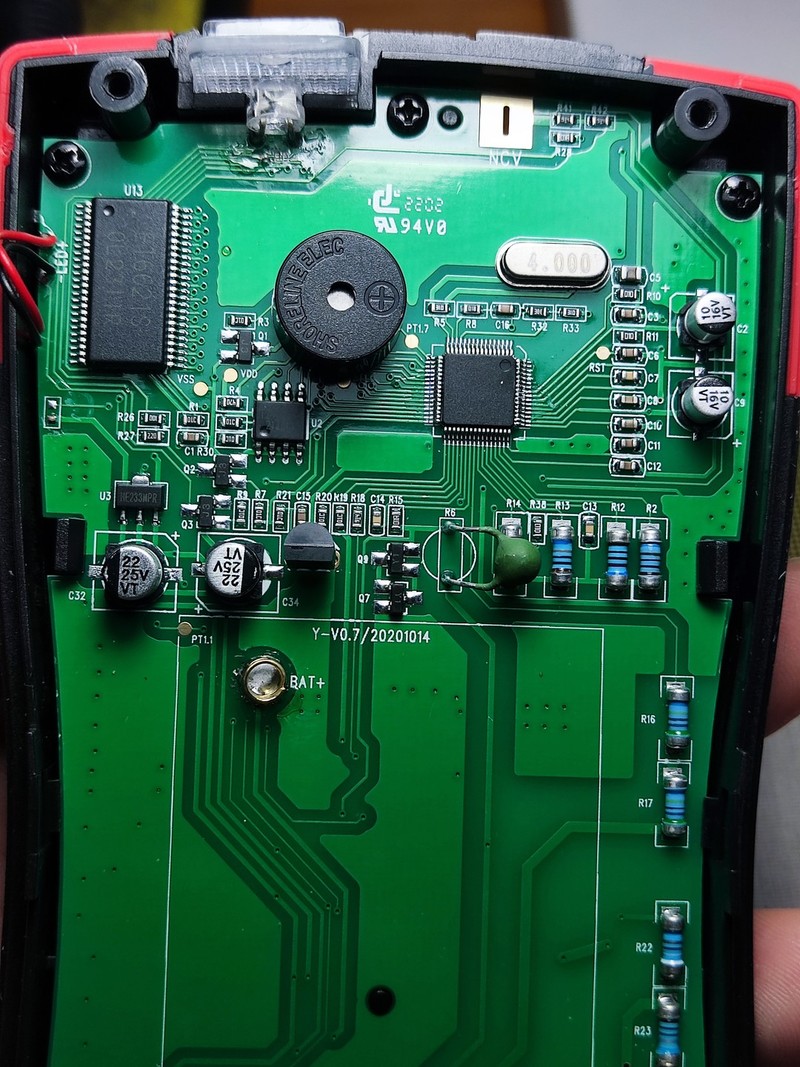

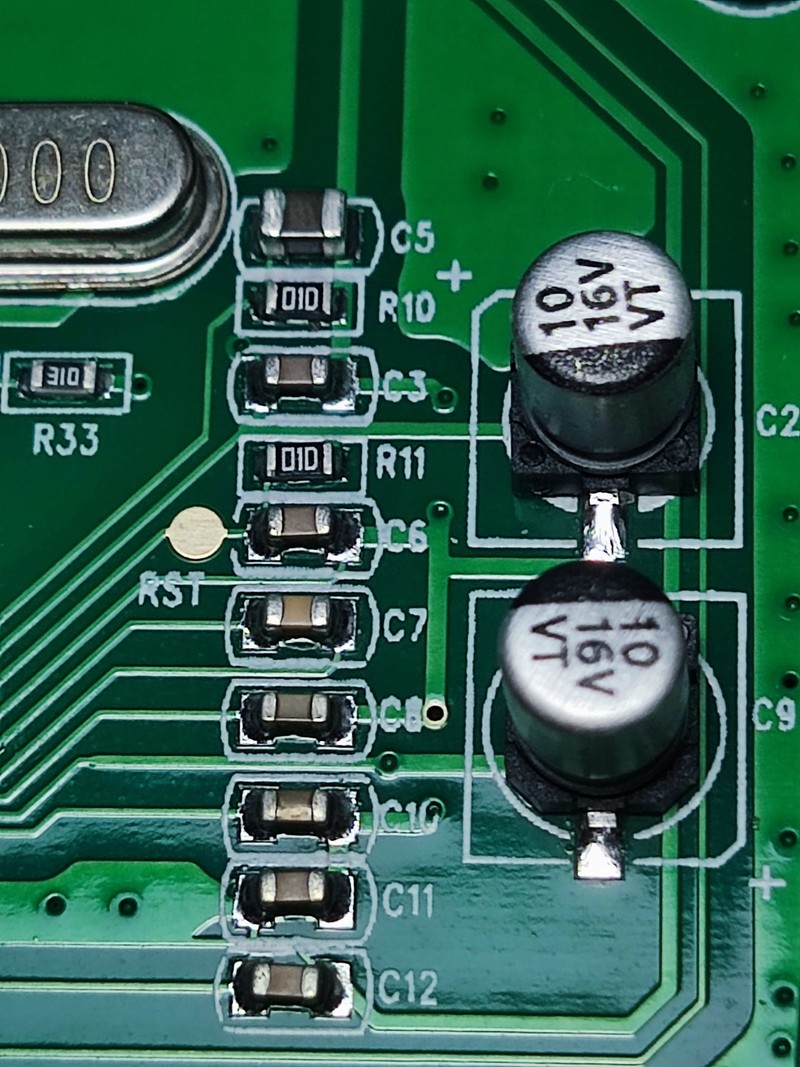

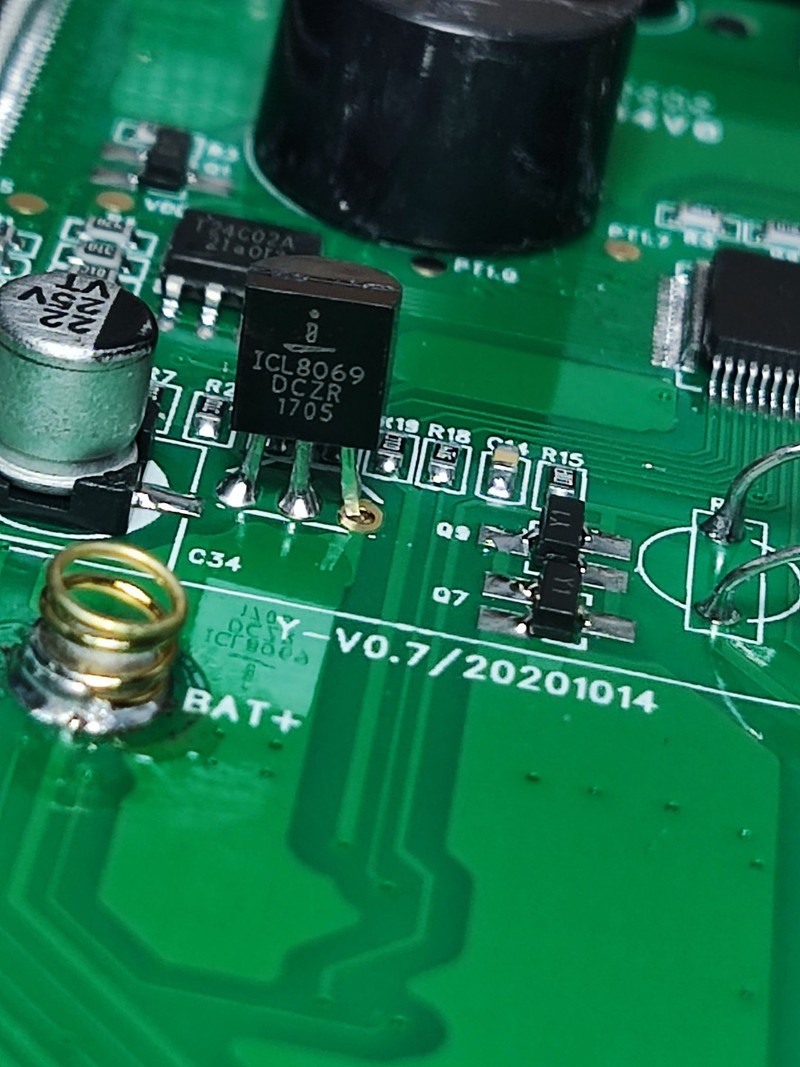

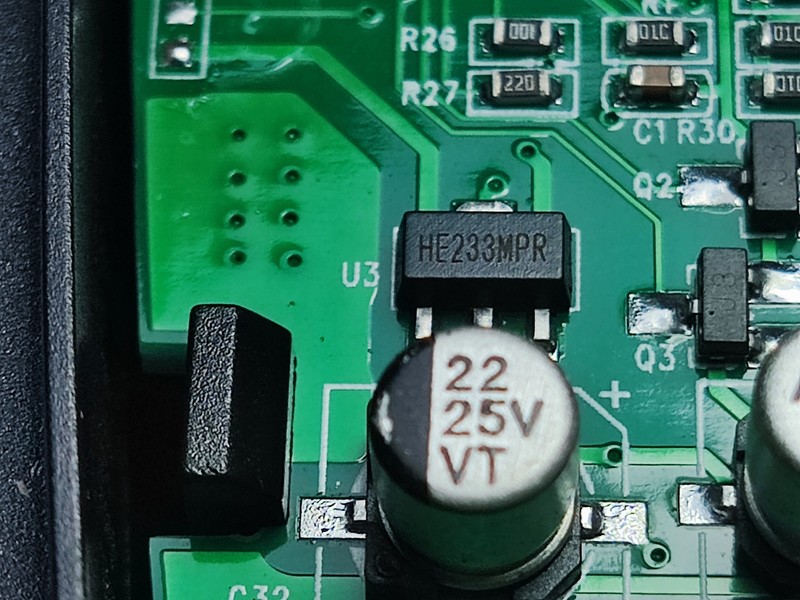

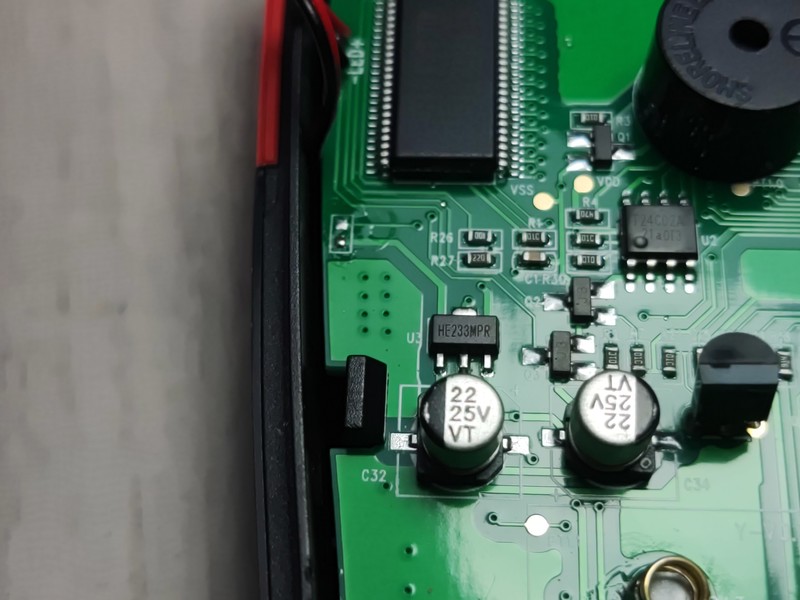

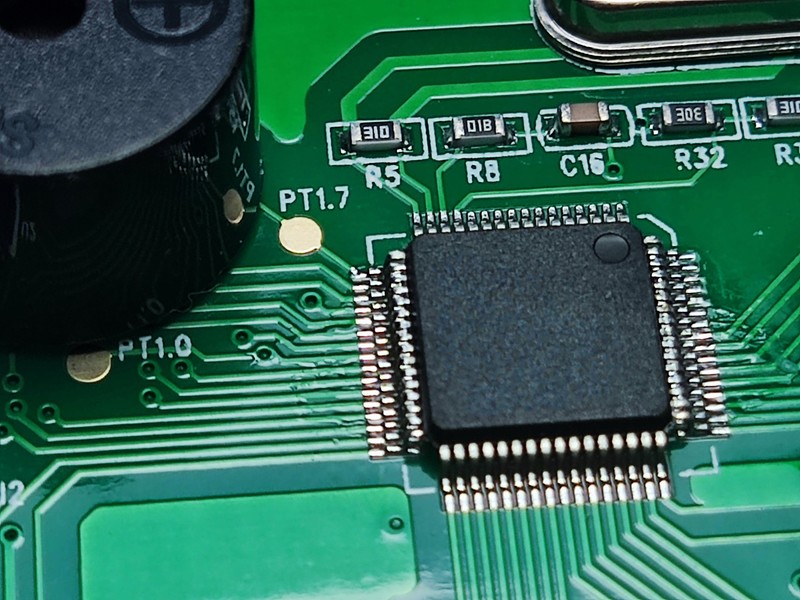

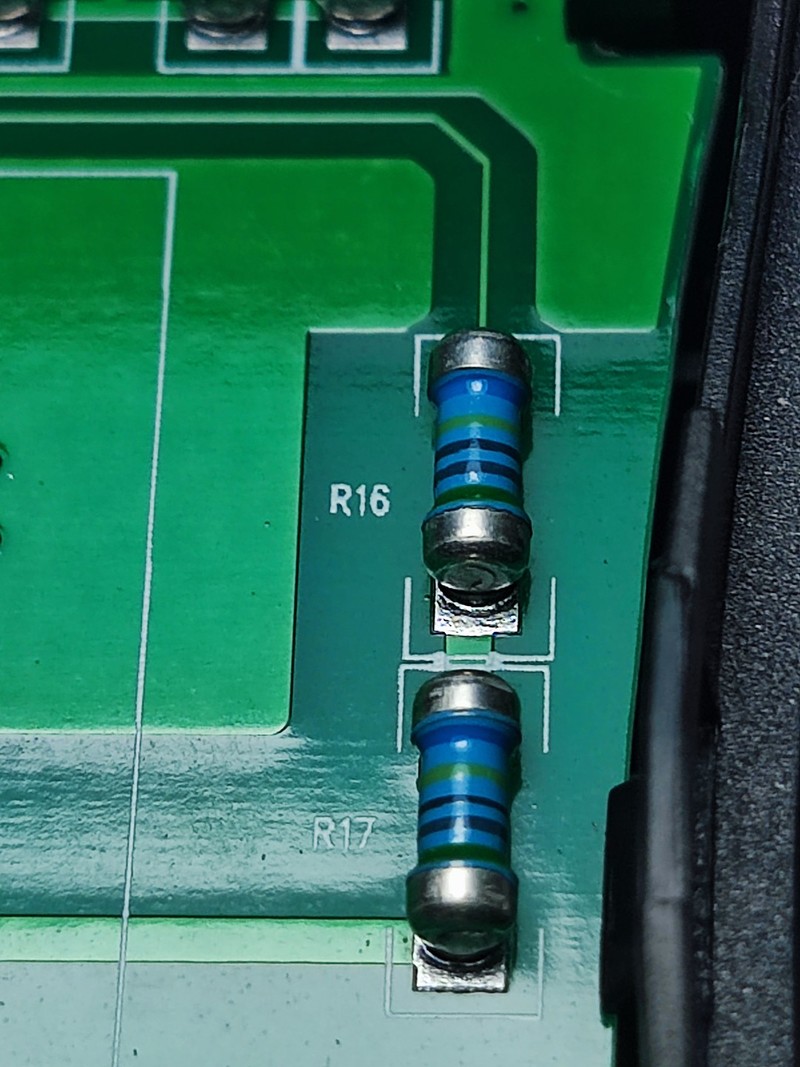

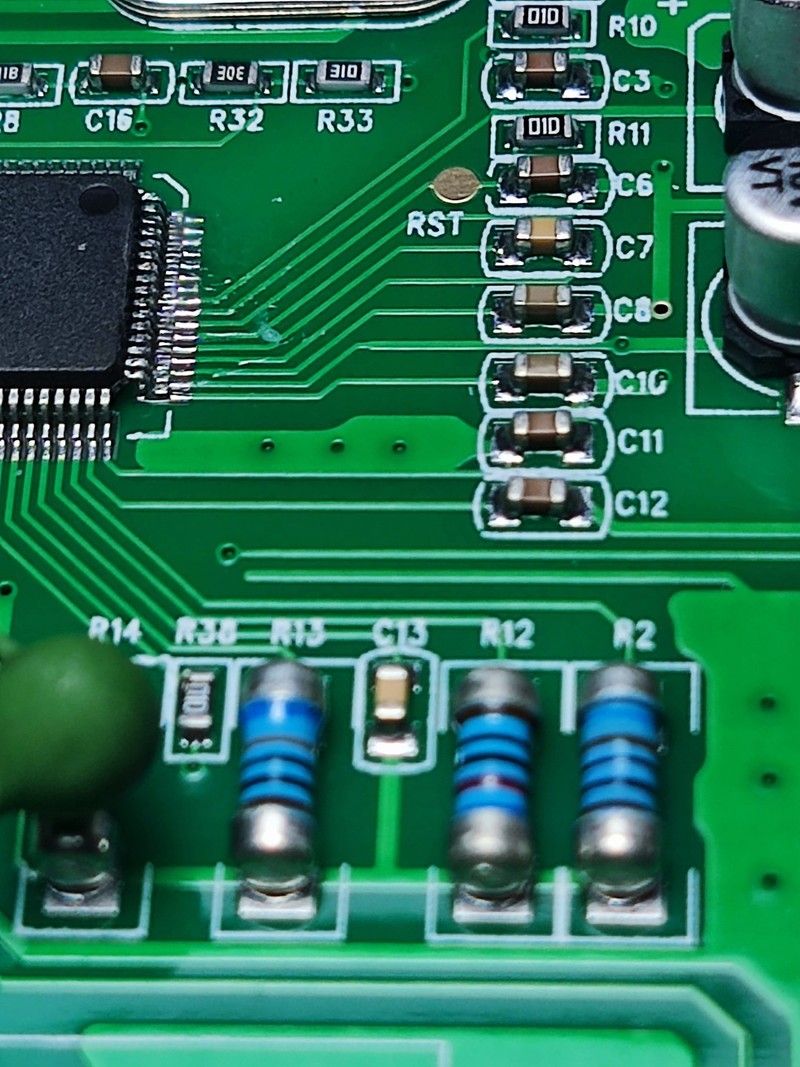

拆开板子是绿板，整体做工中肯，主控是硬芯（打磨了），晶振是4M的是固态电容，三极管好几个，还有一个像BIOS的8脚芯片是写程序的

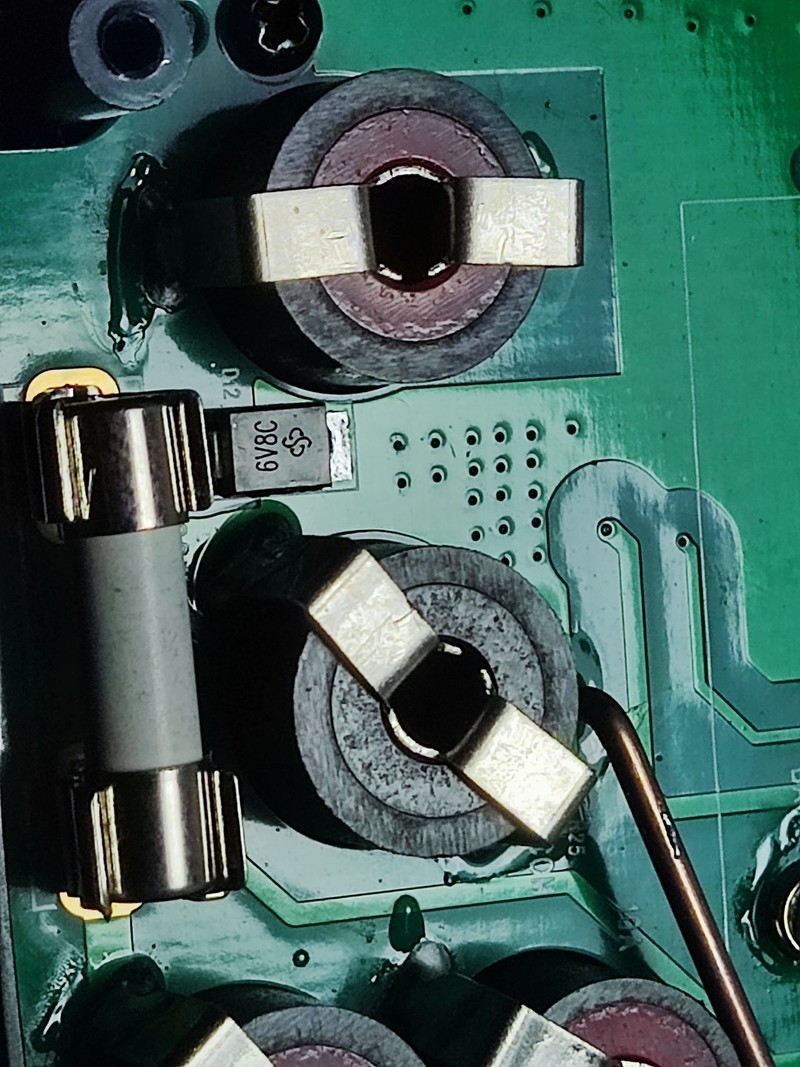

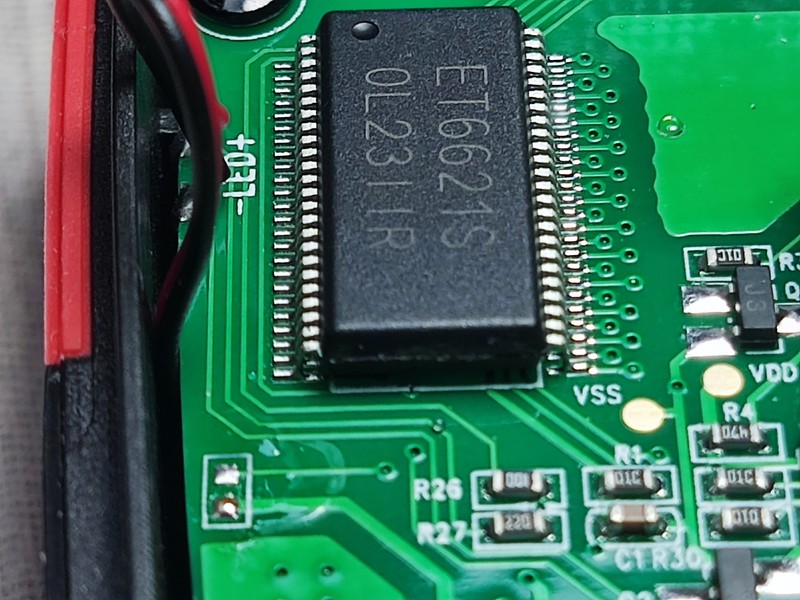

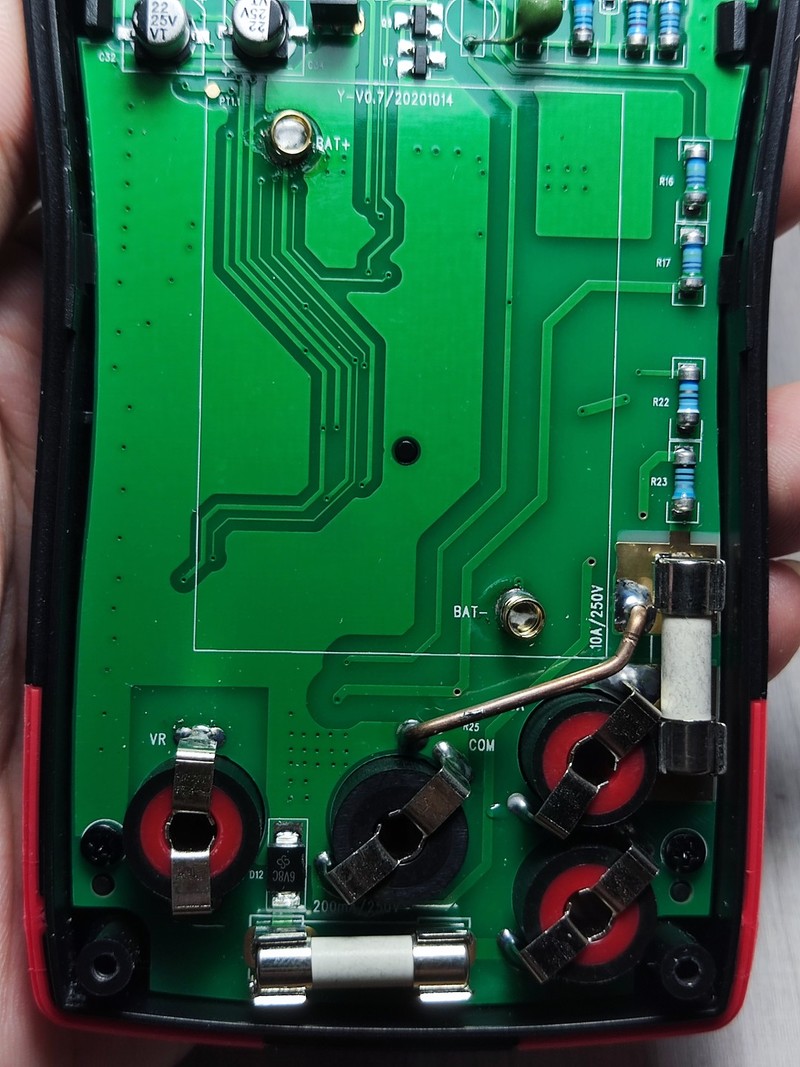

长方形芯片的可能是屏的驱动是双保险陶磁的，10A端子粗铜位离得太近，不能测太高电压，怕产生电弧
电池盒子与主板是弹簧设计，拆表时就不用烙铁焊线，
蜂鸣器，声音不大，有时测通断听不清。
反显屏有点费电，还有这款电池仓，想改锂电，有点难，没有空间。新老版的区别

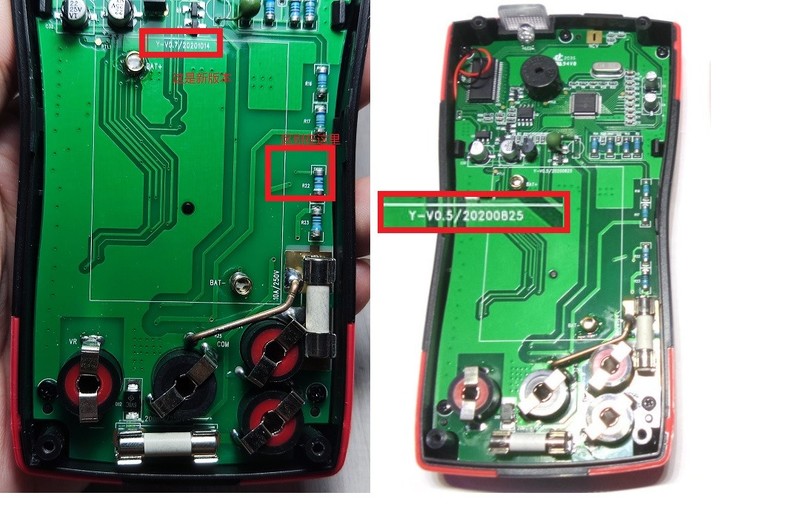

新版与老版的区别
