数字万用表估测 IGBT和场效应管

[复制链接]
发表于 2023-3-20 15:33:17 | 显示全部楼层 |阅读模式
本帖最后由 散淡021 于 2023-3-20 16:15 编辑

IGBT和场效应管开启电压要几伏至10几伏,过去大多老表的二极档开路和量程电压都较低。

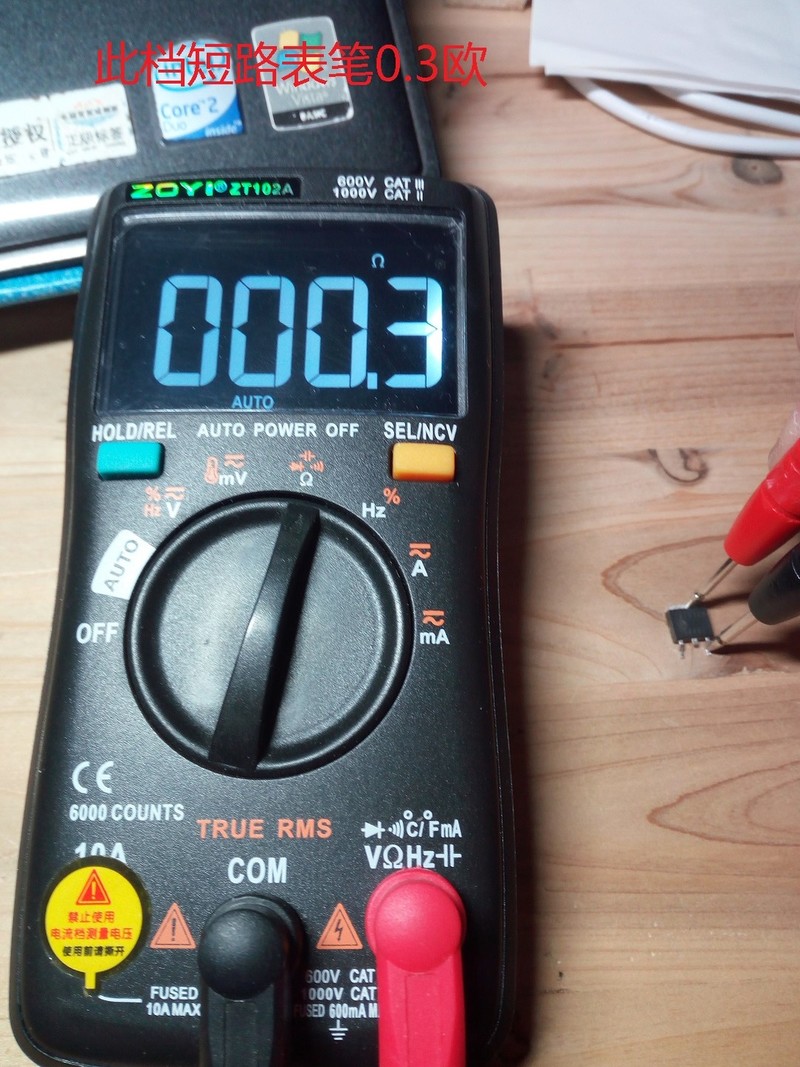

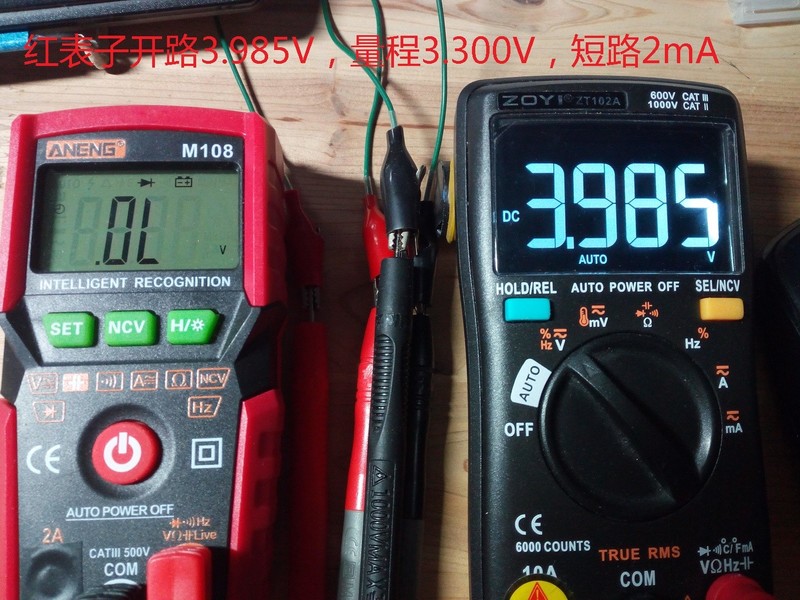

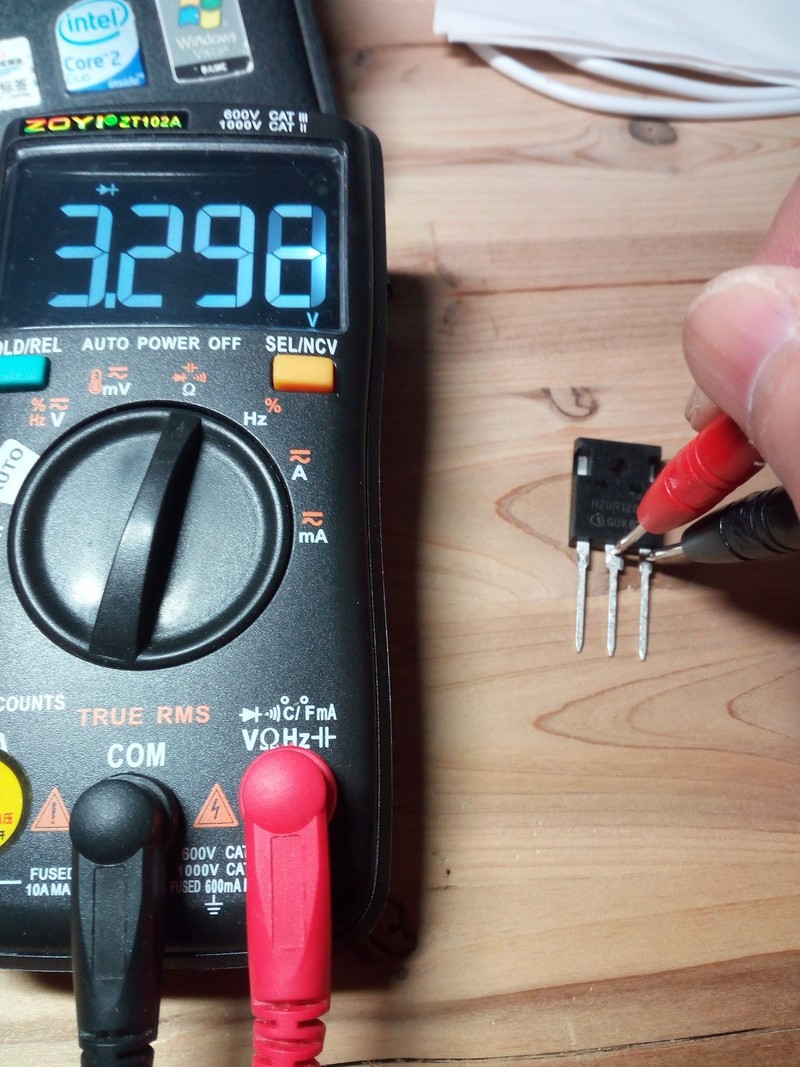

而近年上市的大量新表开路和量程大多在3V以上
指针万用表也只是估测,并不是完全符合实际工作条件
电路板、芯片、三极管、二极管等等的判定依据:确认无短路无开路,数值与正常值对比。








这是个场管

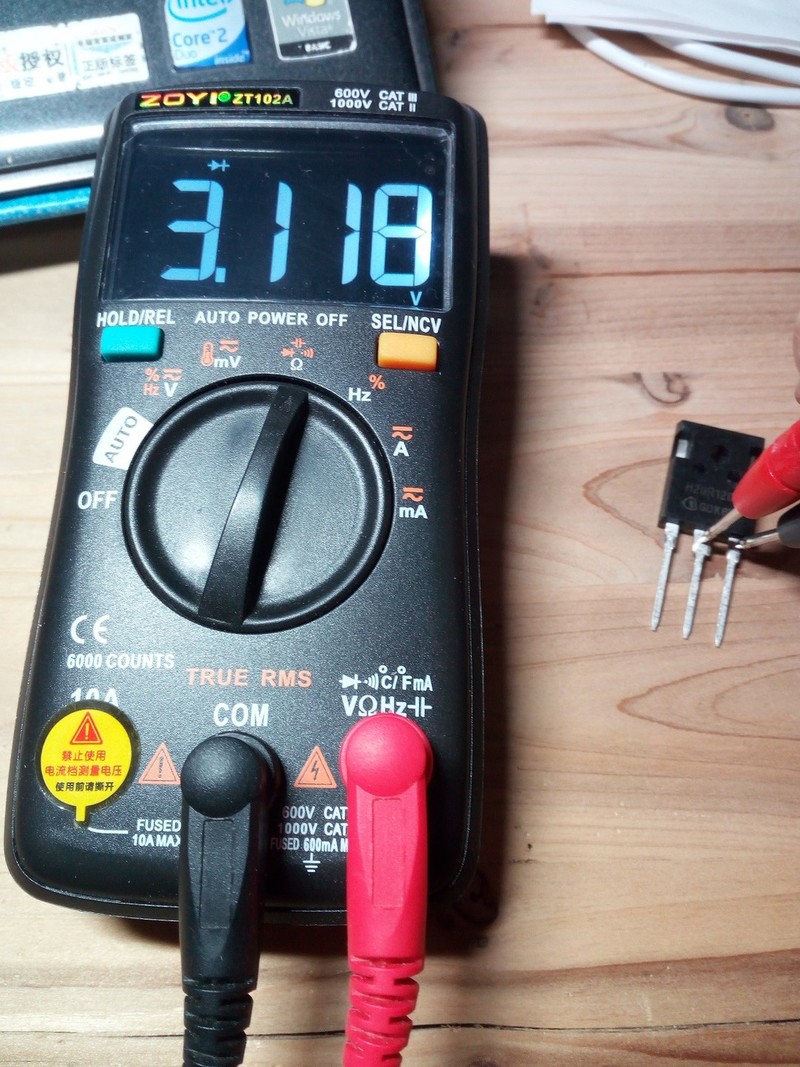

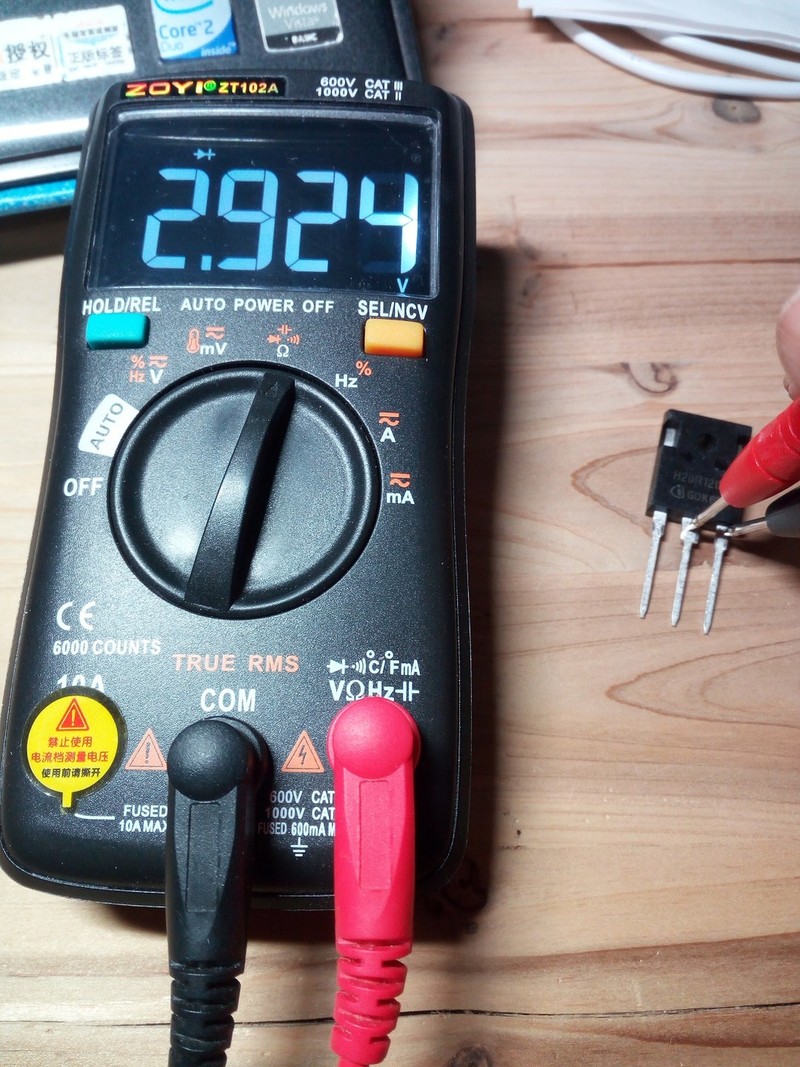

先把GDS短路一下,分别测试二脚,只有DS反测是个二极压降值
熟手到此已确认大致是好的。





有点要求的可再把GDS短路一下
先用红笔点一下G

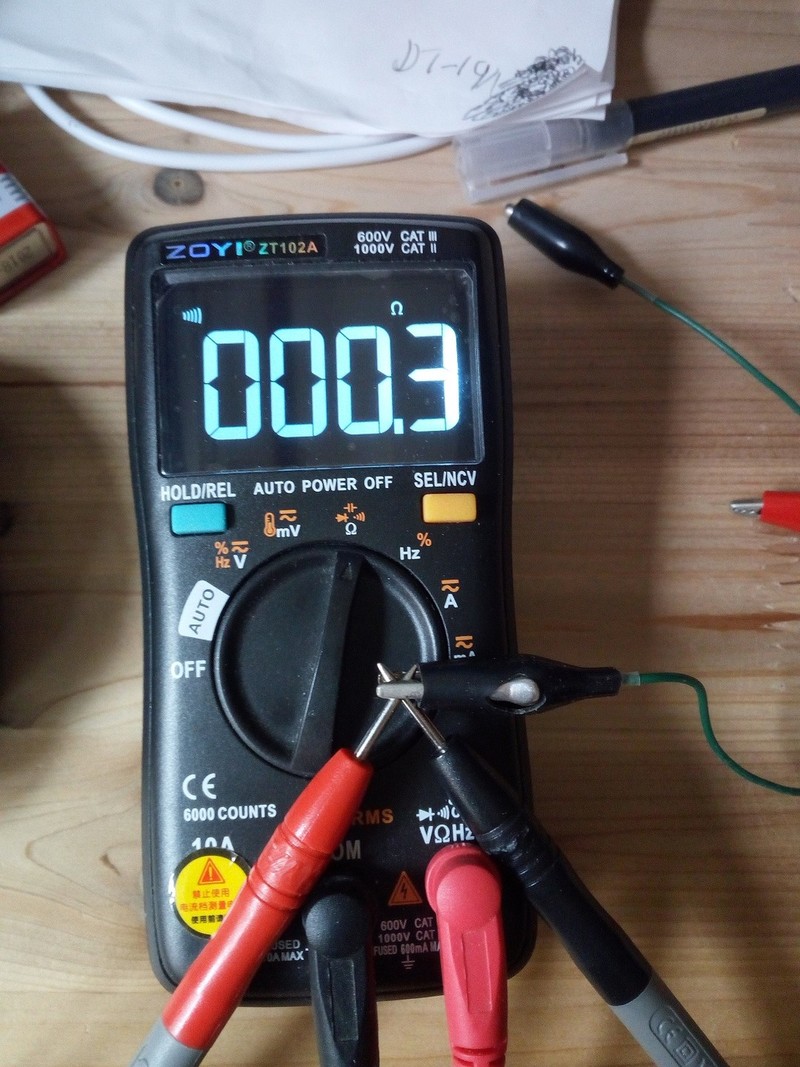

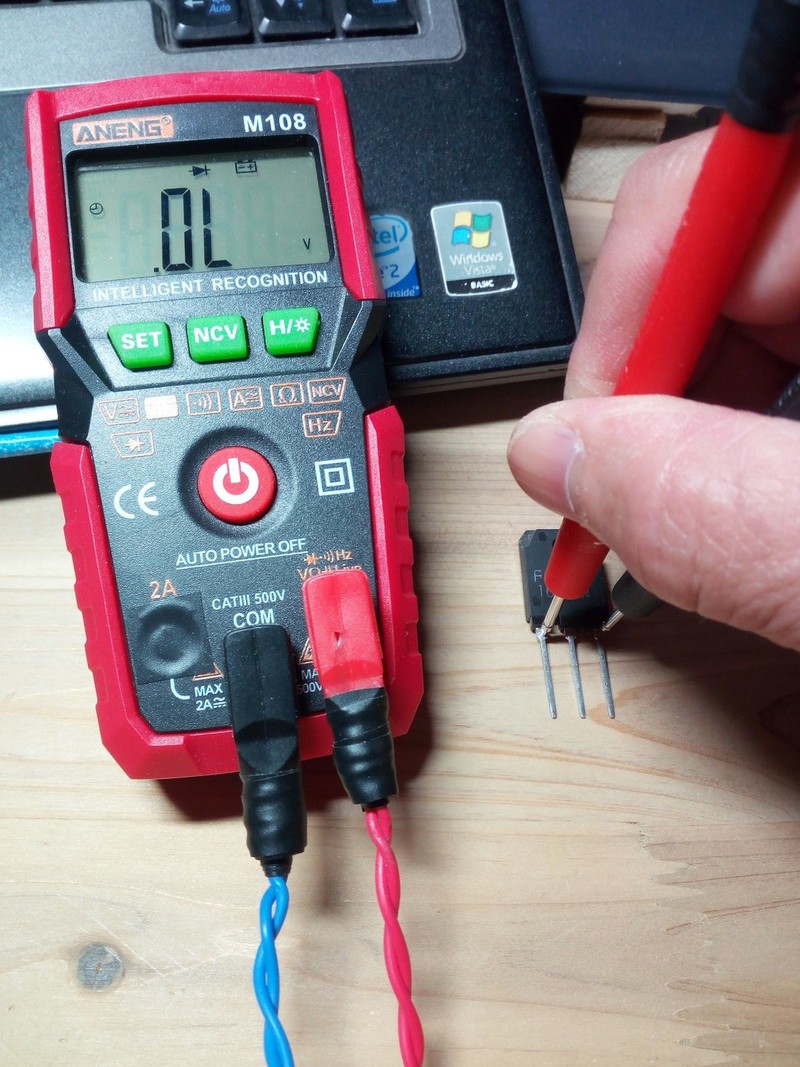

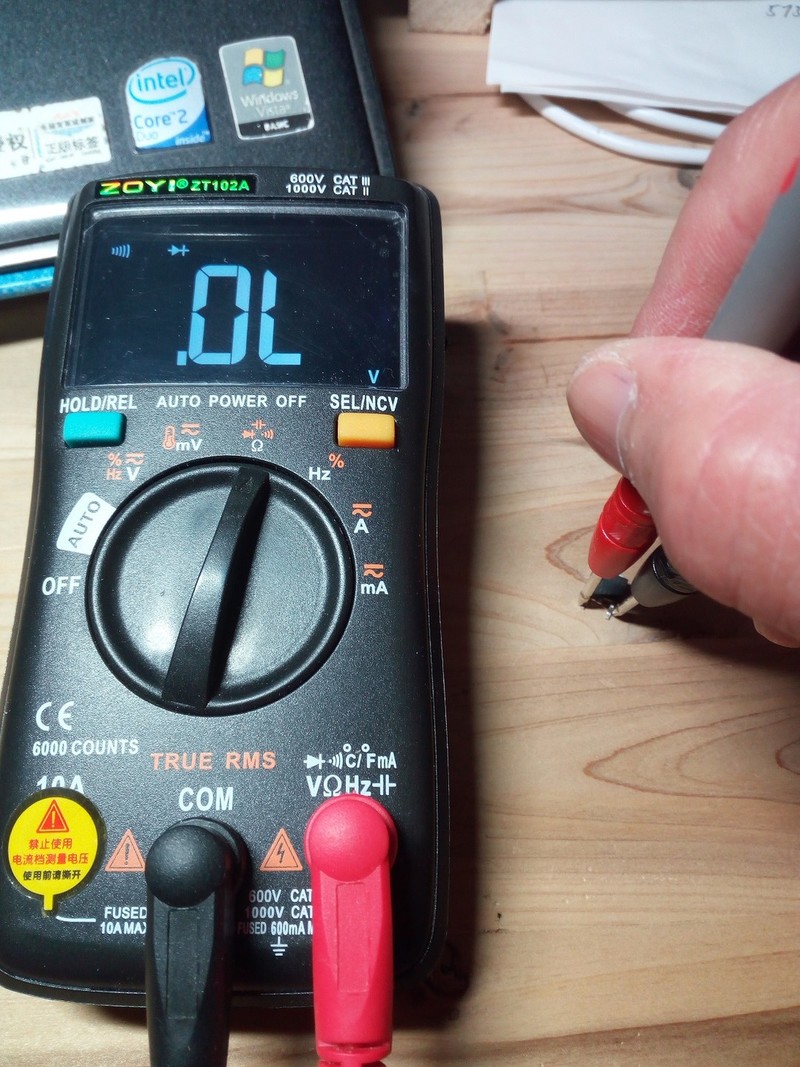

再用红笔连接D,因开路电压只有4V只能半开启或微开启, 表的数值是0升到OL,实际感觉就像给电解电容在充电的样子。



方法同上

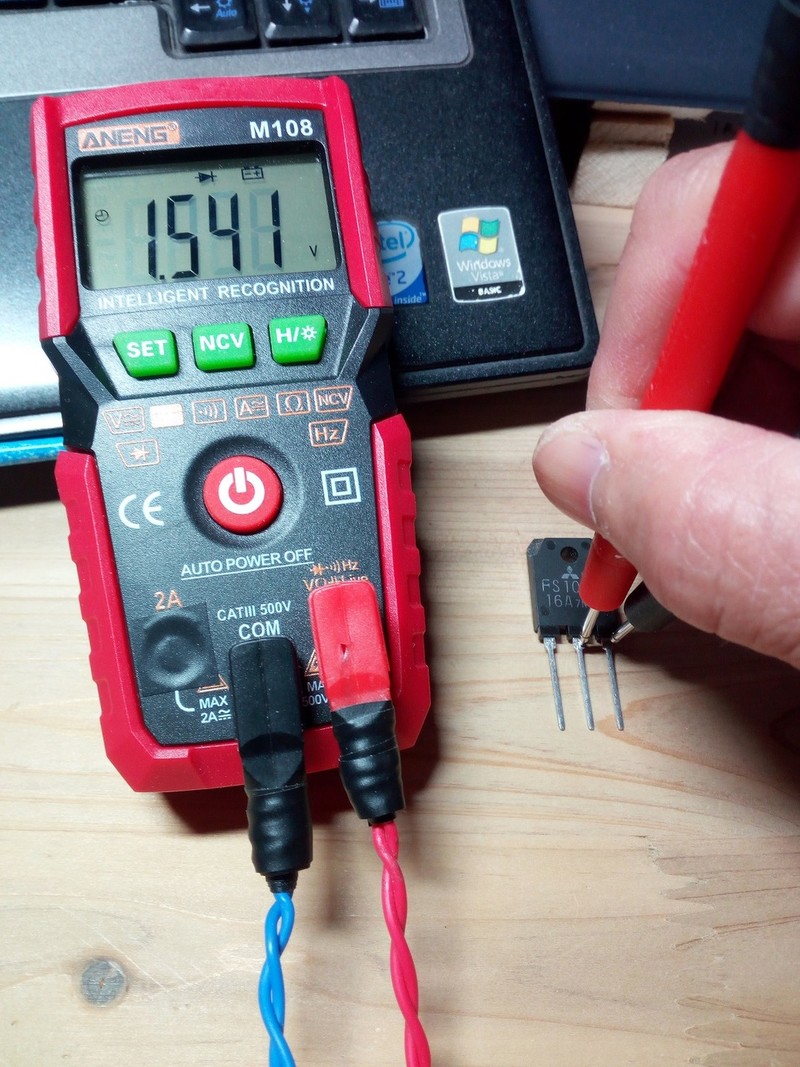

这类管子开启电压低,先用红笔点G后连接D
数字表可用二极档或电阻档看看导通性能。
指针表用10K档点G, R1欧档看导统性能,
3V指针表R1欧档一档搞定(如MF368)

二类表都是点G后DS导通,

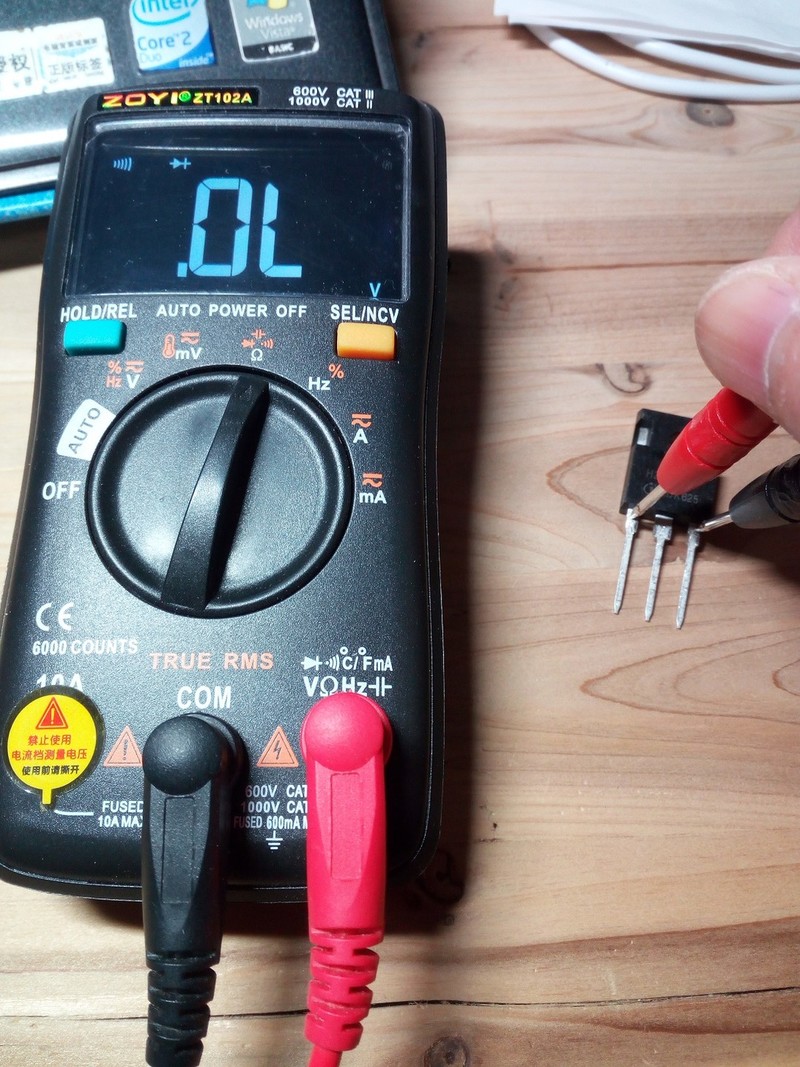

用手指摸GS后DS开路





方法与场管一样

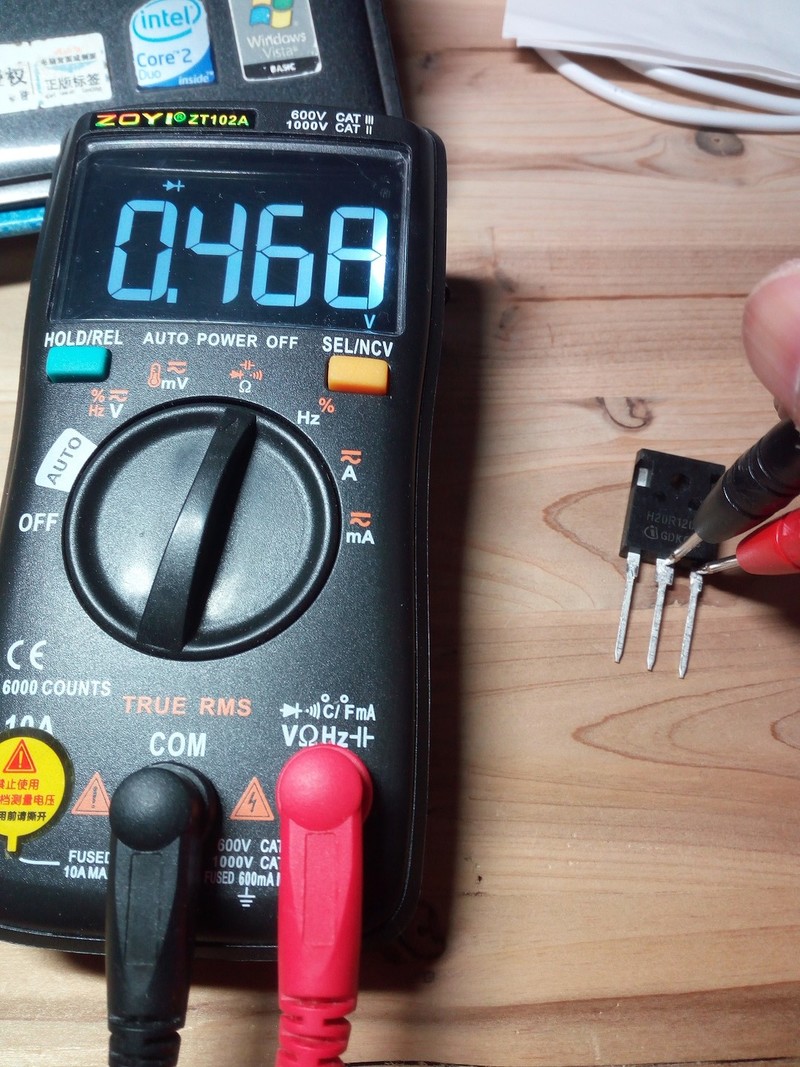

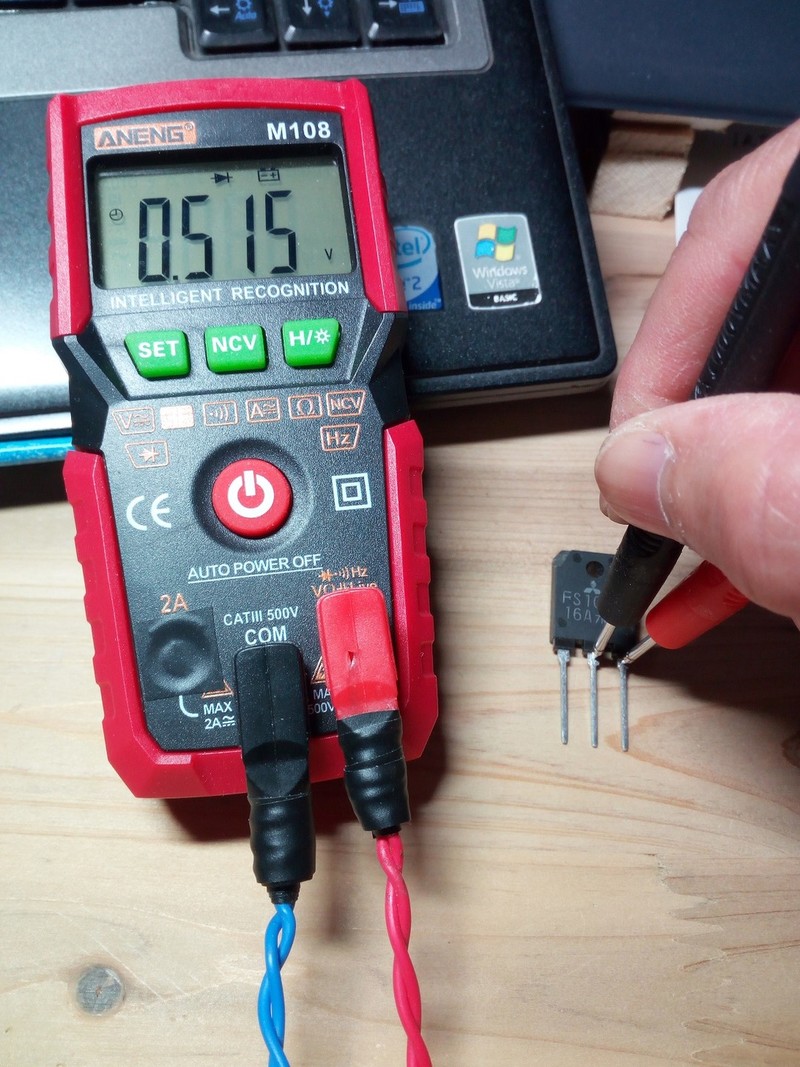

只有CE一次二极压降值

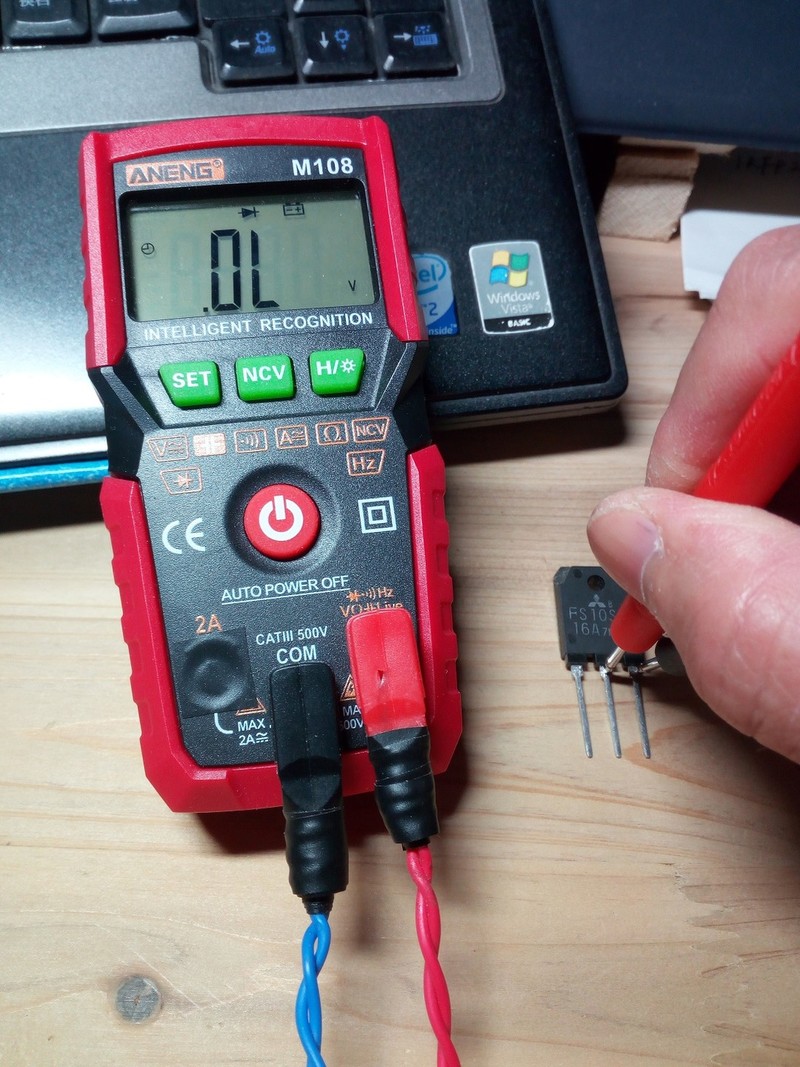

先点G后再连接C

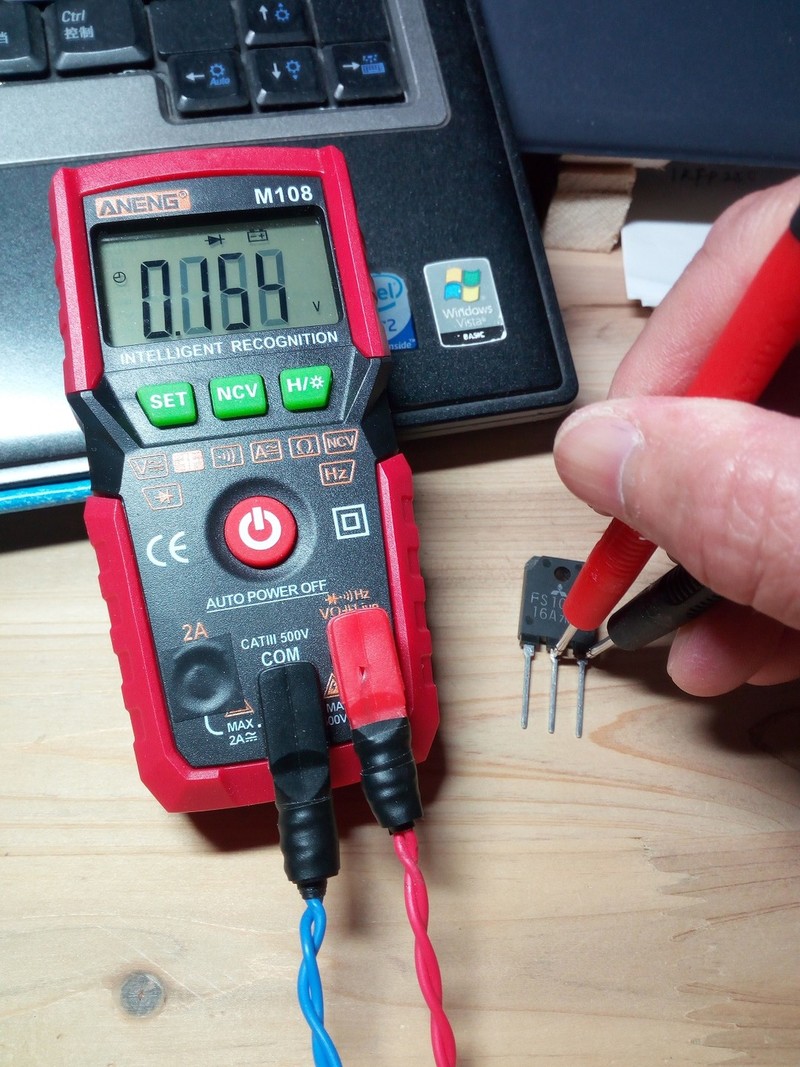

有些型号管子会像电解充电升到OL,有些型号会保持微导通,那就用手指摸GE马上变OL

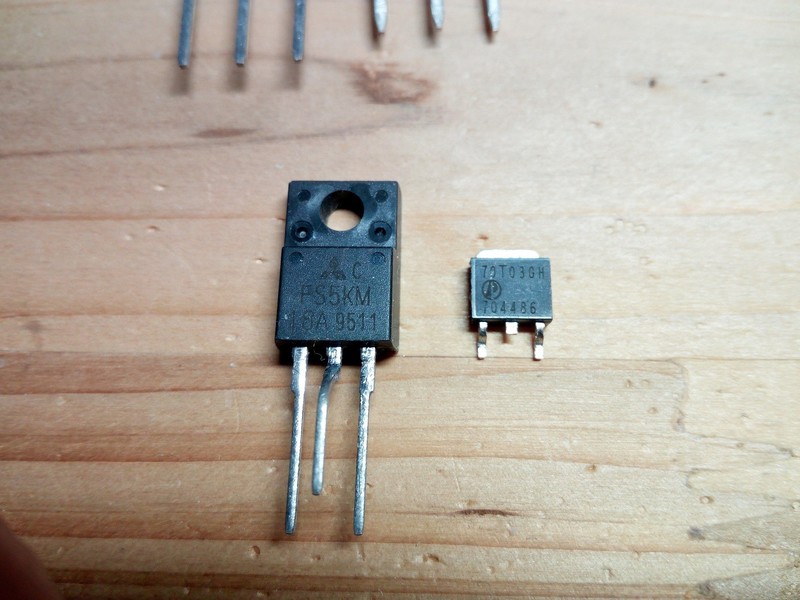

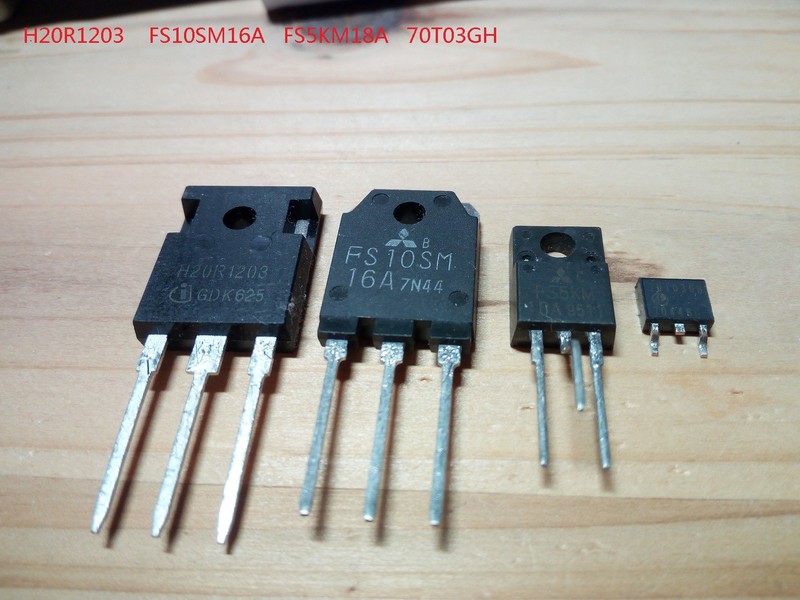

以上大中小几个管子可以说明现在的玩具表是可搞定常见的IGBT和场管的。
289、87V、4282等等更没问题

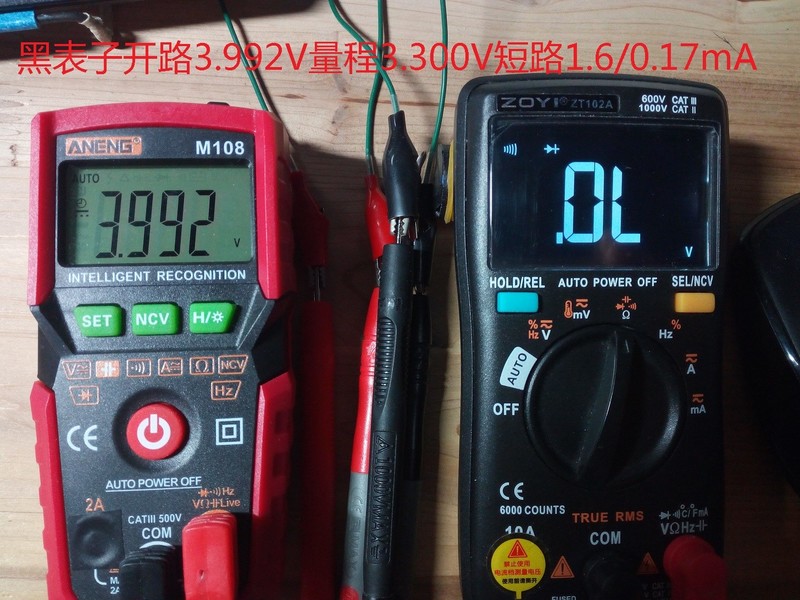

当然碰到开启电压更高的或一些二极档开路电压低的表(大多常见的都能搞定)?
那也很简单

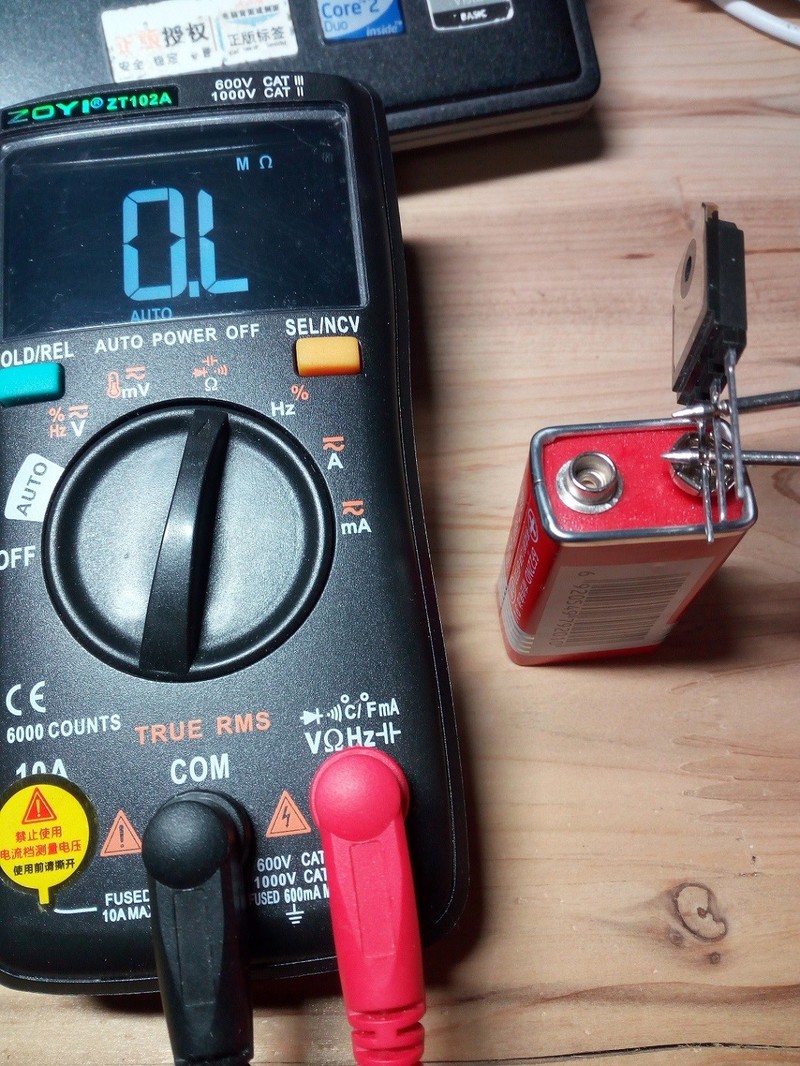

再外加一节9V电池

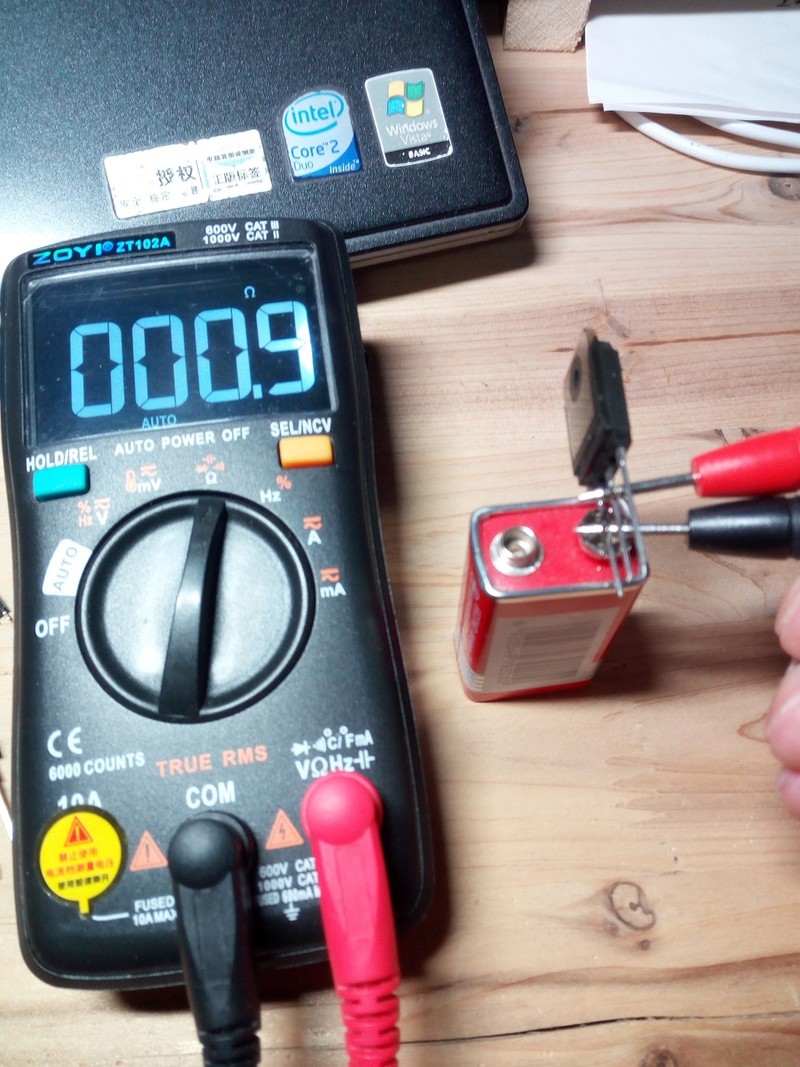

连接好后,手指摸一下9V正极与G后马上导通


手指再摸一下GS,马上OL
