固纬GDM-8246 二极管档正确的校准、验证方法

[复制链接]
发表于 2023-4-4 14:20:45 | 显示全部楼层 |阅读模式
分类信息
帖子分类: 简单测试_点评
类型: 万用表
标签: 固纬GDM-8246
固纬GDM-8246 二极管档正确的校准、验证方法

网传的校准方法,校准源0.6V和1V是错误的,闲鱼上有卖50元,看不惯,特发此贴!

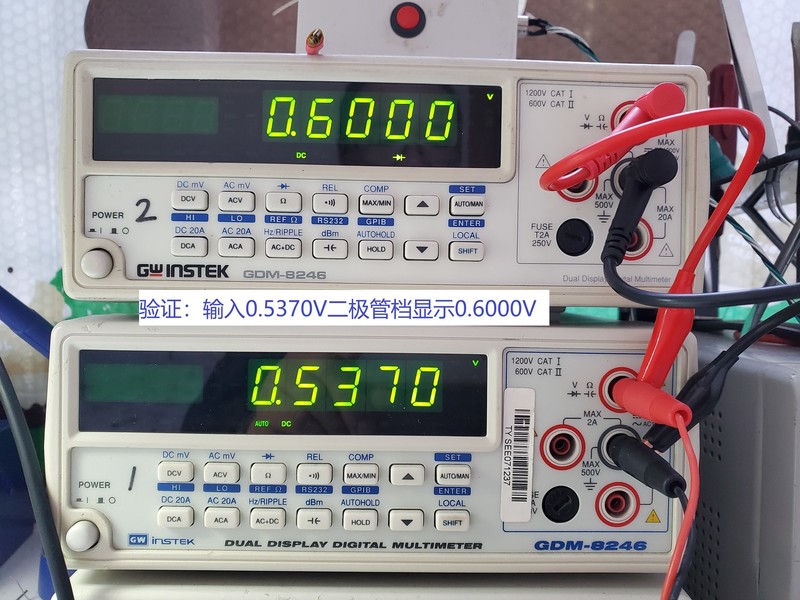

正确的源是0.5370V和0.9370V,二极管档短接0.0630V

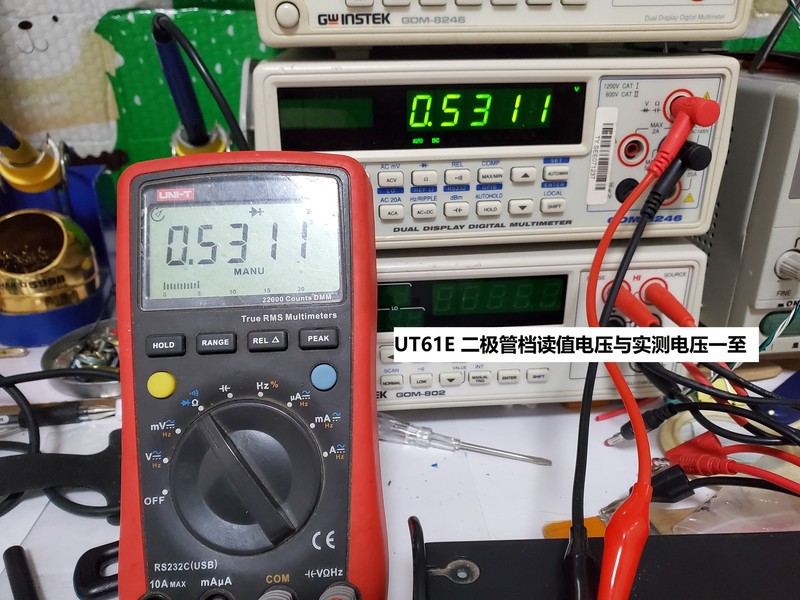

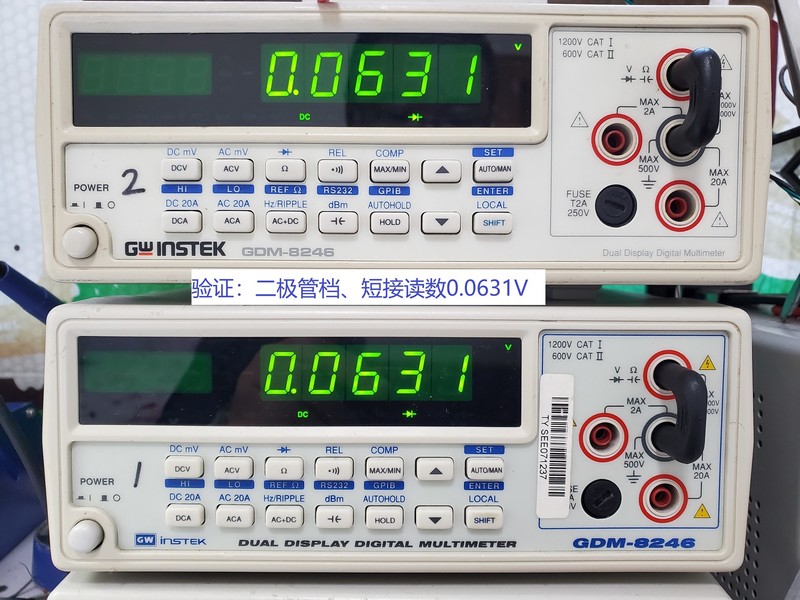

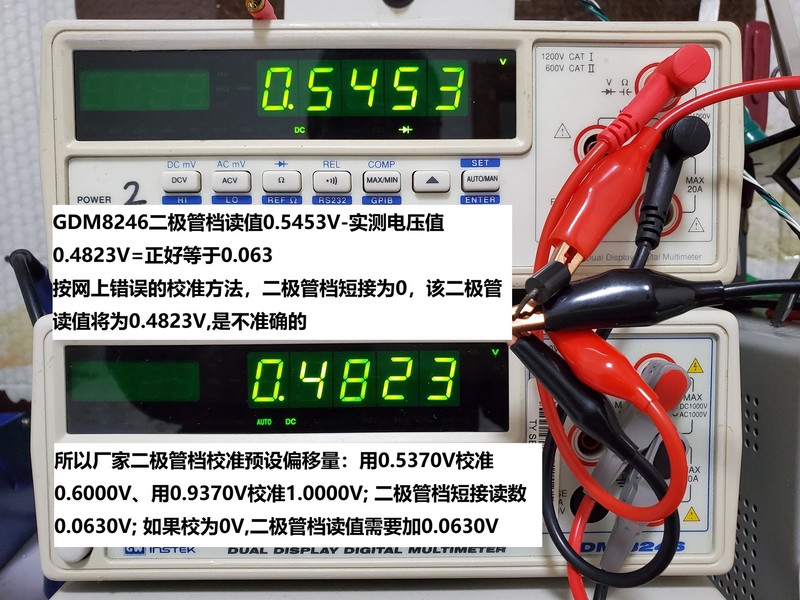

我二台8246二极管档短接都是0.0631V,其中一台被我校准(二极管档短接0.V),返厂校准后又变为0.0631V ,咨询固纬厂家二极管档短接是不为0的,如果校为零,测二极管电压低了,要加0.0630V
我找到了英文版的维修手册,翻译了部分

进入校准模式
背景
当被要求在GDM-8246上进入校准模式时,请按照以下程序操作。有很多校准模式如下表所示。
校准模式
模式   描述
CL10   ACV – 短路校准
CL20   DCV/ACA/DCA/Ω - 短路校准
CL30   电容 -开路校准
CL40   400mΩ -短路校准
CL50   主要校准和调整模式
输入校准模式
1.打开仪器。
2.按下Shift键,向上箭头键,然后按住Auto/Man键5秒钟,直到出现校准模式。
3.CL 10将显示在辅助显示屏中。
转到下一个校准模式按向上箭头键。注意:无法导航到以前的校准模式。按下将不起作用。
返回第一个校准模式(CL 10),按SHIFT键,然后按向上键箭头键。
退出校准模式,按SHIFT键和Auto/Man键。
二极管校准
接受范围N/S
设备 万用表校准器 测试线索
配置 校准器:0.537V,0.937V
 GDM-8246范围:二极管模式
验证程序

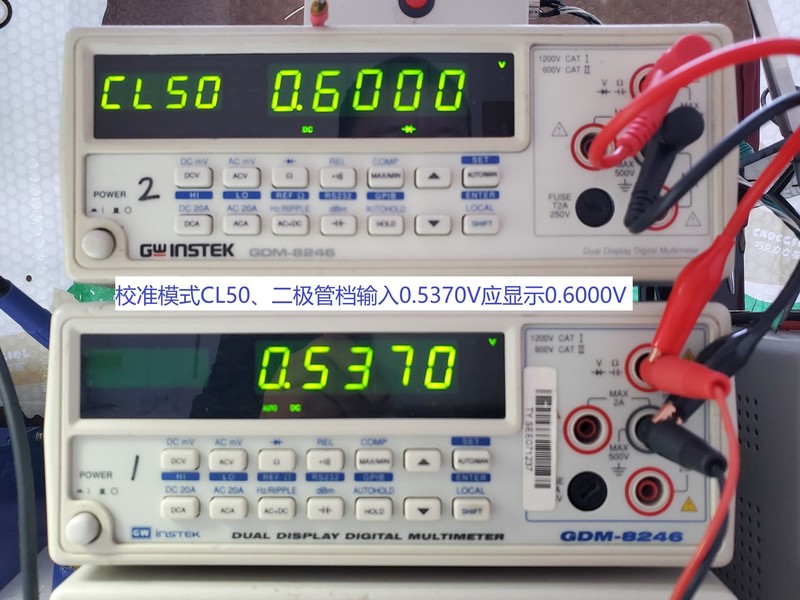

1.进入CL50校准模式。
2.将模式设置为二极管。按SHIFT+Ω。
3.输入0.537V。
4.检查数字式万用表显示屏。如果电压在读数范围,转到下一个校准范围。读数范围:约0.6000V
5.按Auto/Man重新校准量程。模式将更改为CL51。再次按自动/手动保存校准完成后。模式会改变到CL52。

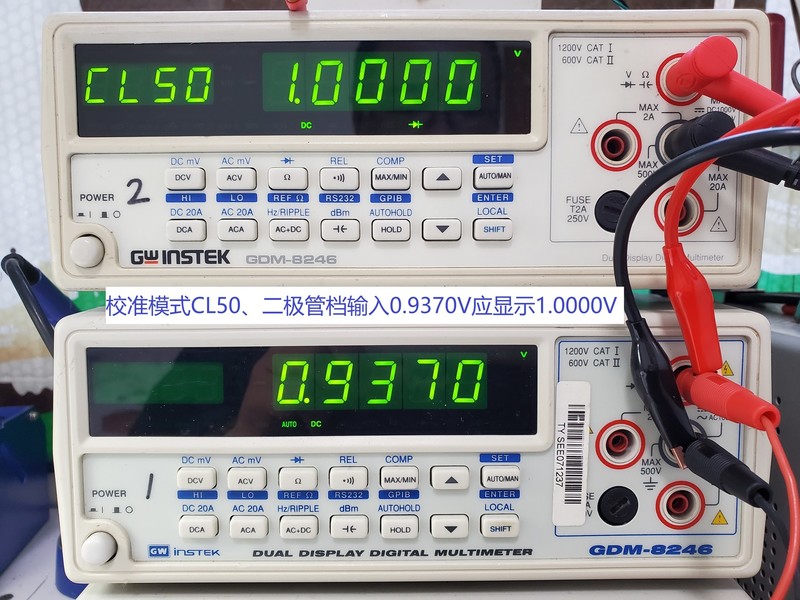

6. 重复步骤3至5输入为0.937V,读取范围为1V
7.模式将返回CL50。
二极管校准完成
二极管验证
接受范围不适用
设备 二极管夹具
配置 GDM-8246范围:二极管模式
验证程序
1.将万用表设置为二极管模式。
2.如图所示连接夹具。电压应显示0.5V至0.7V之间的电压。
3.颠倒连接的极性。OL(过载)应该显示在数字万用表上。
二极管验证完成。

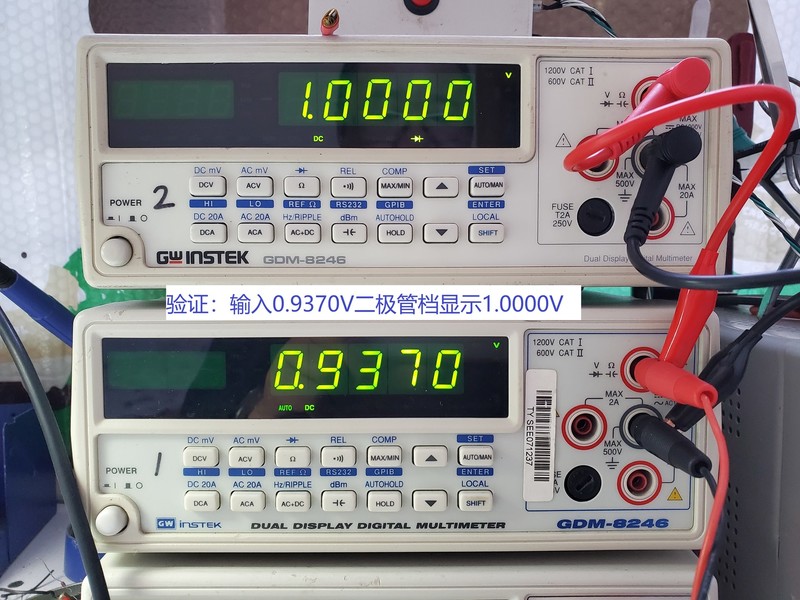

1、验证:二极管档、短接读数0.0631V.jpg 2、验证:输入0.5370V二极管档显示0.6000V.jpg 3、验证:输入0.9370V二极管档显示1.0000V.jpg 4、校准模式CL50、二极管档输入0.5370V应显示0.6000V.jpg 5、校准模式CL50、二极管档输入0.9370V应显示1.0000V.jpg c39bb7d4813c79a2ad4d01283ec7e051.jpg

发表于 2023-4-4 14:39:27 | 显示全部楼层

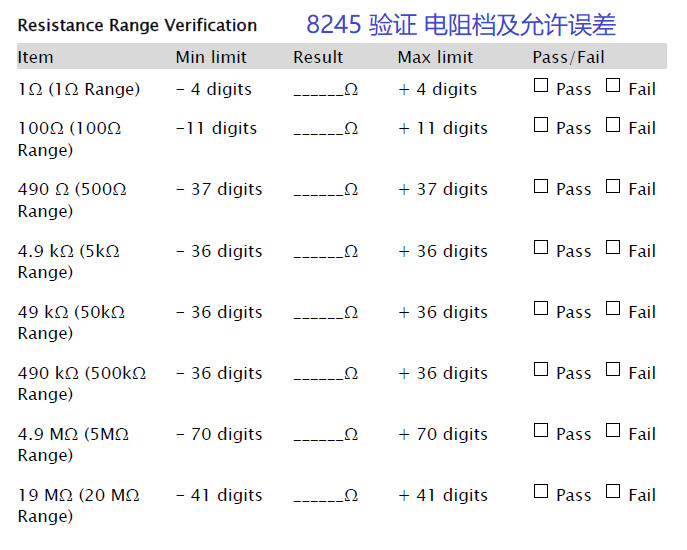

请问楼主有没有GDM-8245校准说明书,,我只需要电阻档部分的校准参数。
 楼主| 发表于 2023-4-4 15:07:06 | 显示全部楼层
本帖最后由 yfbdsm 于 2023-4-4 15:12 编辑
my1048 发表于 2023-4-4 14:39
请问楼主有没有GDM-8245校准说明书,,我只需要电阻档部分的校准参数。

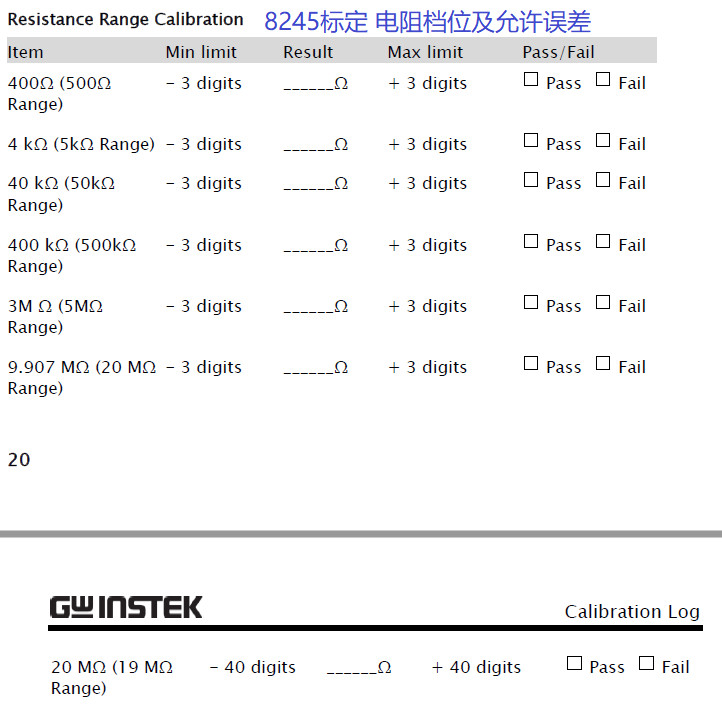

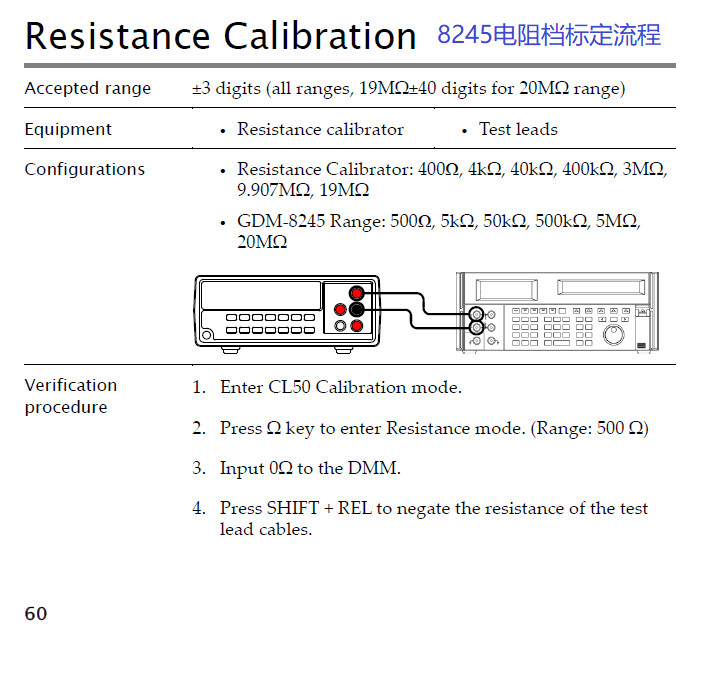

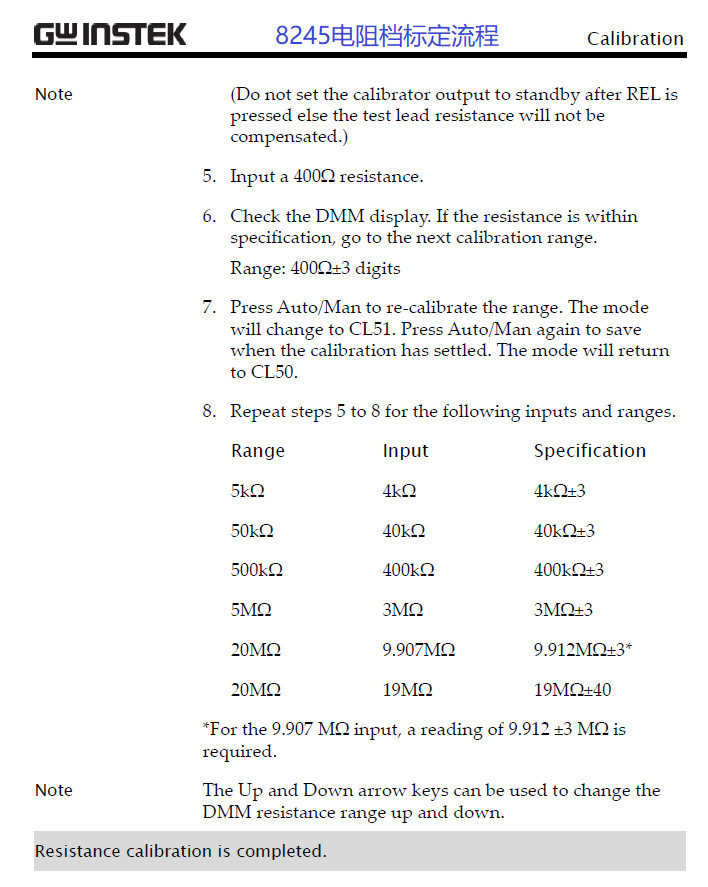

标定需要:400R、4K、40K、400K、3M、9.907M、19M 标准电阻
01.PNG 03.PNG 04.PNG 05.PNG
发表于 2023-4-4 15:49:52 | 显示全部楼层
这个表校准费好高啊,校两次可以买新表了。二极管档没有统一的标准吧?不同型号的二极管和不同表的输出电流会有不同的电压值。
 楼主| 发表于 2023-4-4 15:56:45 来自手机 | 显示全部楼层
wgsd 发表于 2023-4-4 15:49
这个表校准费好高啊,校两次可以买新表了。二极管档没有统一的标准吧?不同型号的二极管和不同表的输出电流 ...

固纬的表,当然要按固纬的维修手册去校准
发表于 2023-4-4 15:57:06 | 显示全部楼层
yfbdsm 发表于 2023-4-4 15:07
标定需要:400R、4K、40K、400K、3M、9.907M、19M 标准电阻

感谢楼主,,证实了我用9.913M电阻基本正确,空了我再按这个参数校准一下。
发表于 2023-4-4 16:06:44 | 显示全部楼层
本帖最后由 散淡021 于 2023-4-4 16:08 编辑


谢谢分享


二极档本来就没有标准一说
只能是厂家对应自家产品的土政策, 出厂和维修调校的吧了。
本质就是调整短接电流大小
发表于 2023-4-4 16:09:25 | 显示全部楼层
校准费好贵呀。
发表于 2023-4-4 17:22:04 | 显示全部楼层
这个表社会上拥有量大,校准门槛低,适合入门初哥练手。
发表于 2023-4-4 20:44:41 来自手机 | 显示全部楼层
二极管档那么复杂?
