众仪ZT702S到手!拆!

[复制链接]
发表于 2023-4-11 16:59:16 | 显示全部楼层 |阅读模式
分类信息
帖子分类: 评测
类型: 示波表
标签: ZT702S
新鲜出炉的的ZT702S 示波万用表。

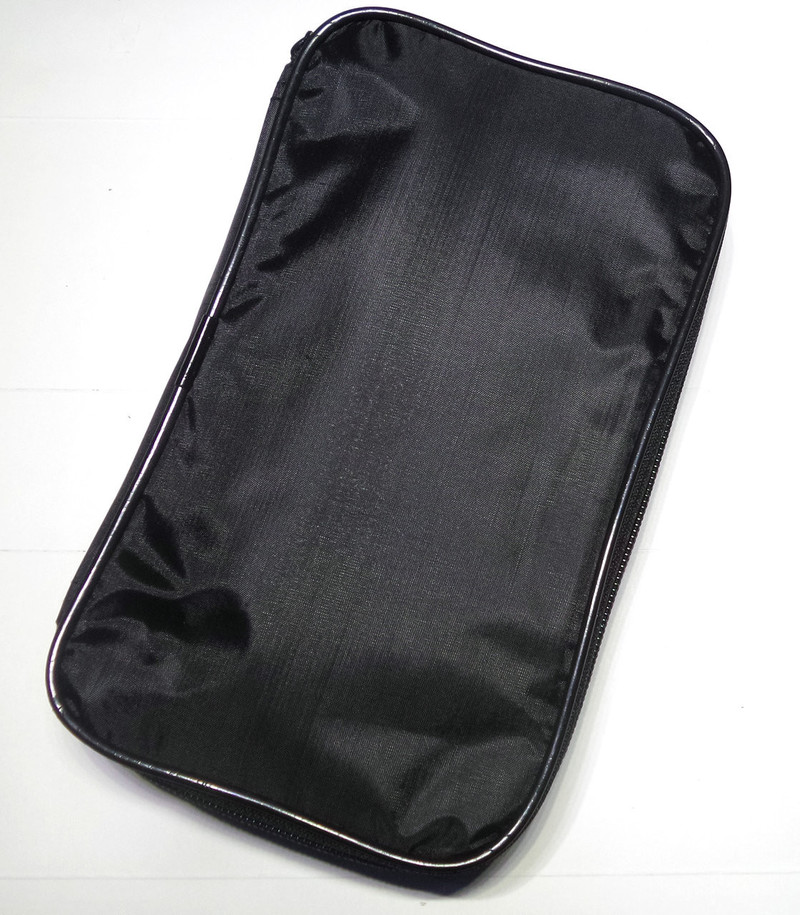

帆布收纳包

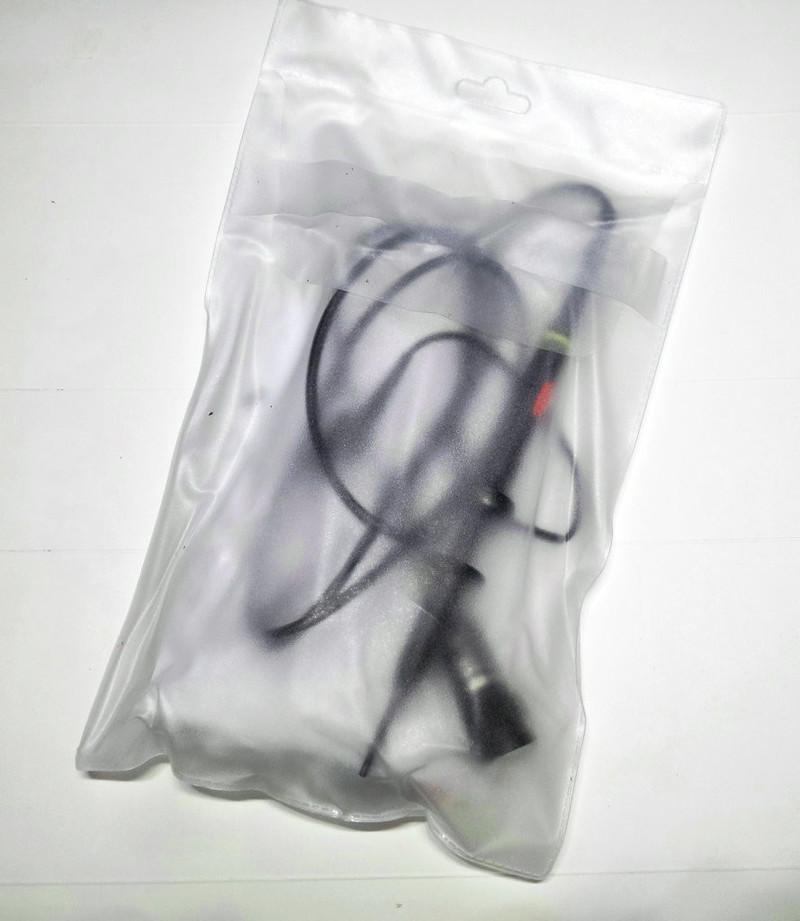

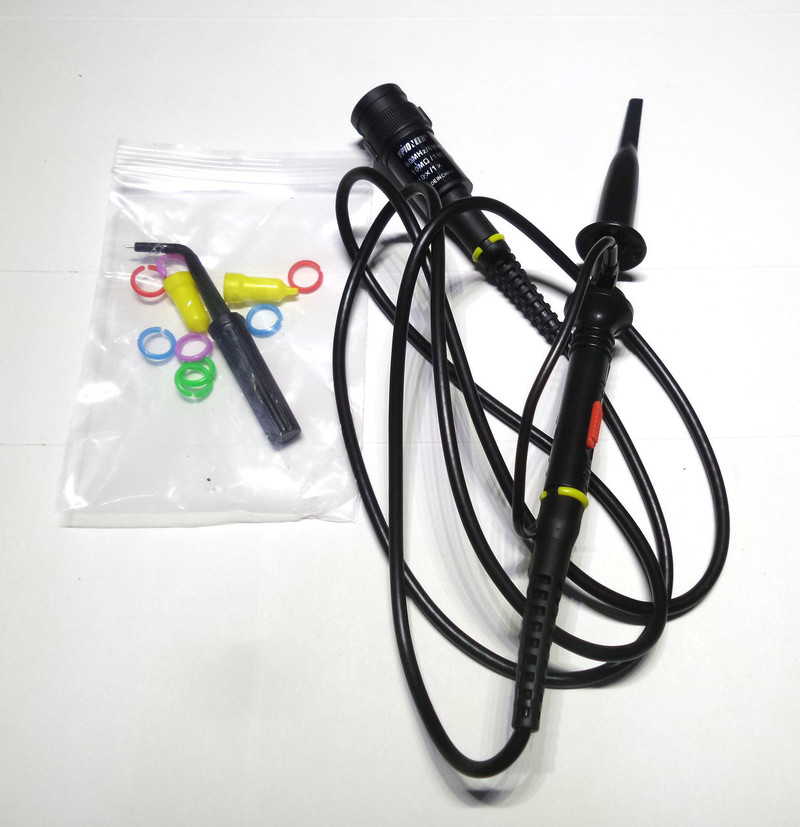

探头单独放在一个袋子里。

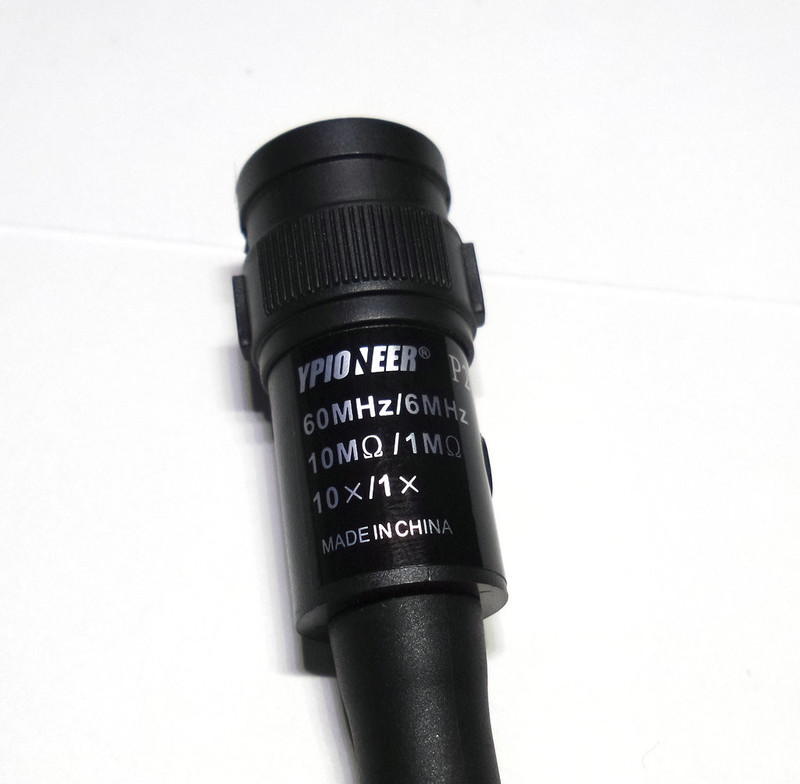

探头来自YPIONEER

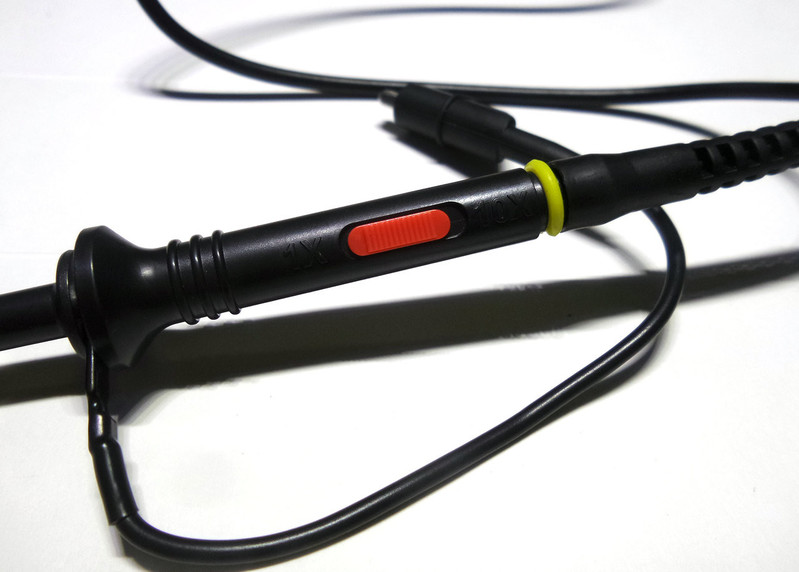

1X 10X切换开关。

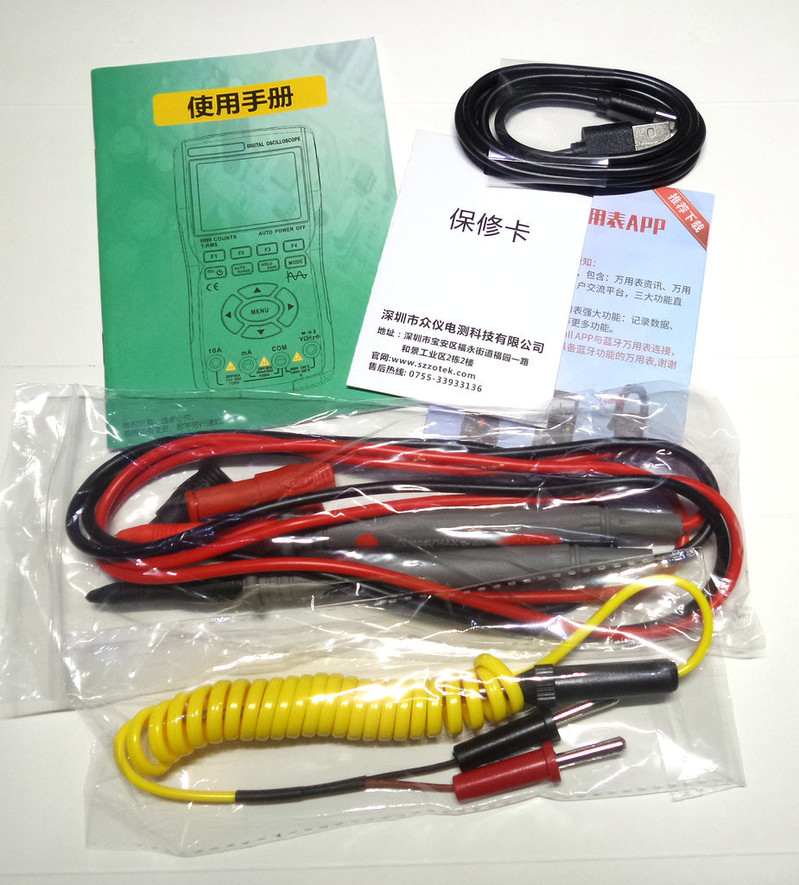

其他附件,表笔,温度探头,充电线,说明书等。

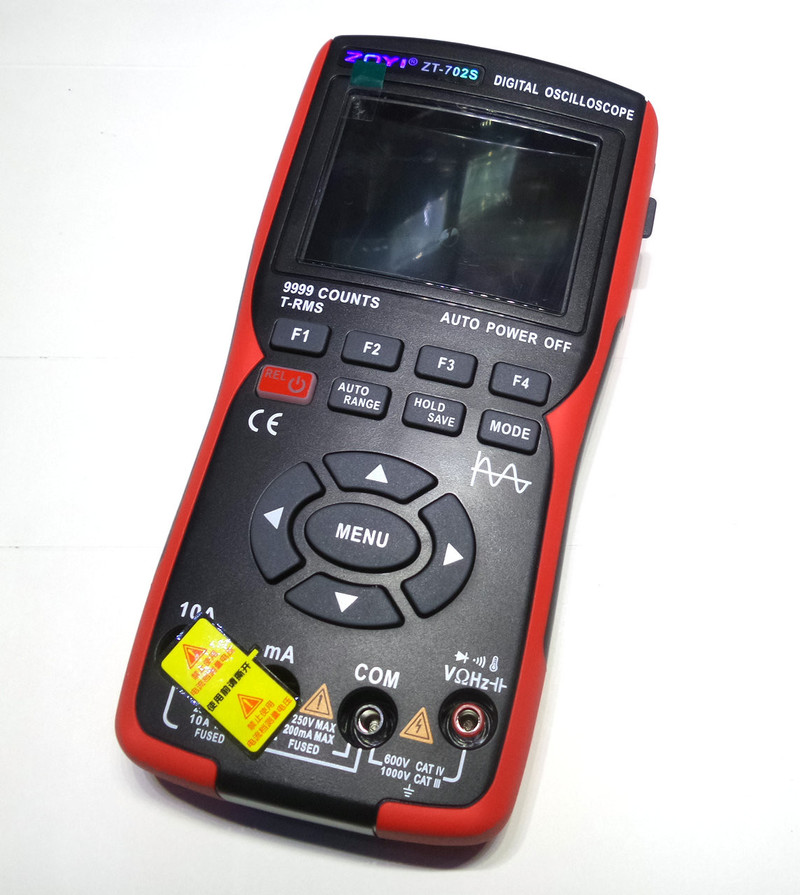

示波表主体。

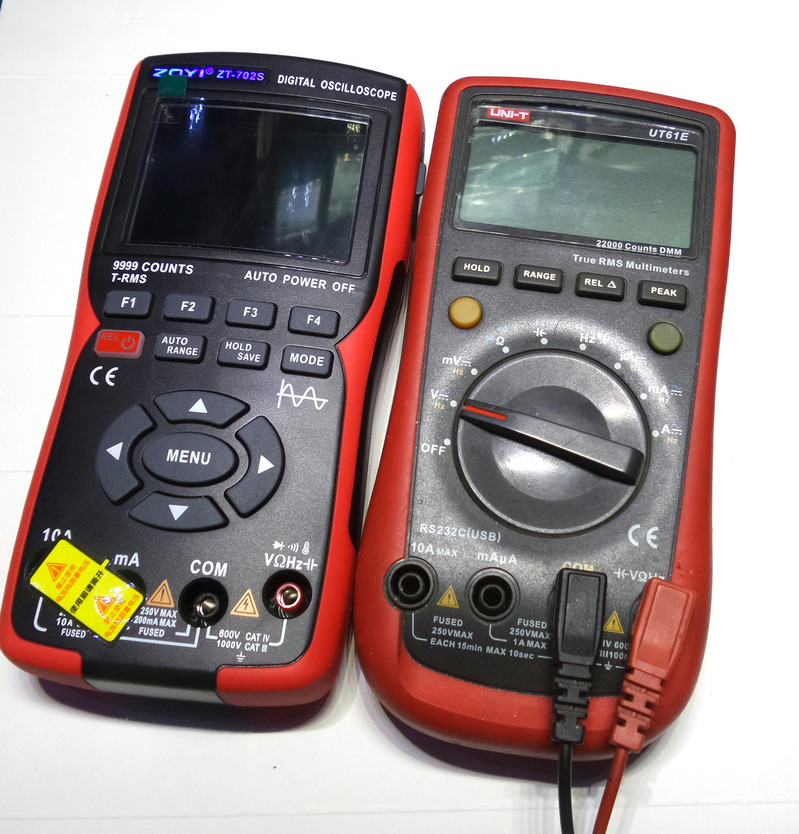

大小和61E相当。

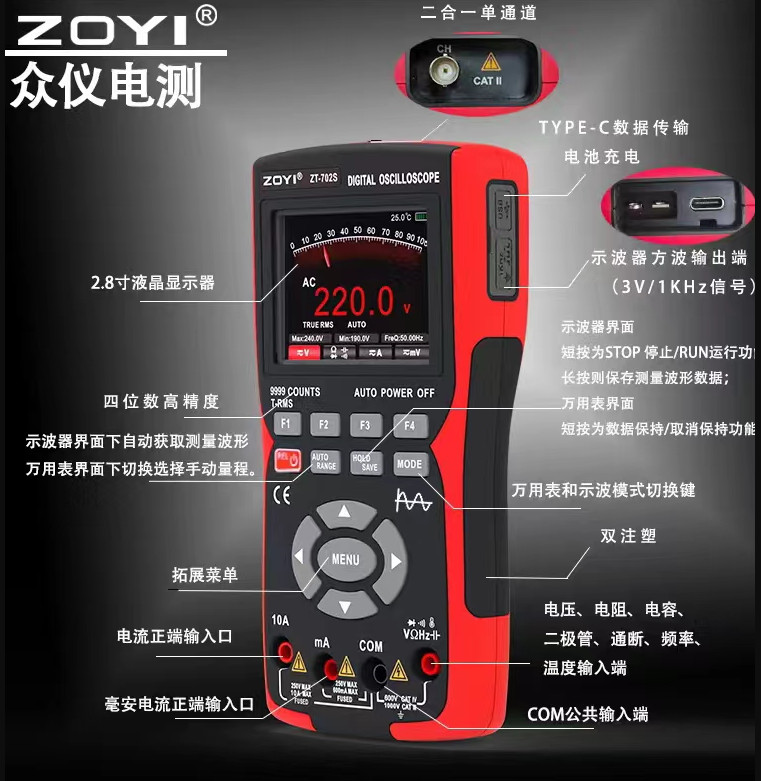

官宣图。

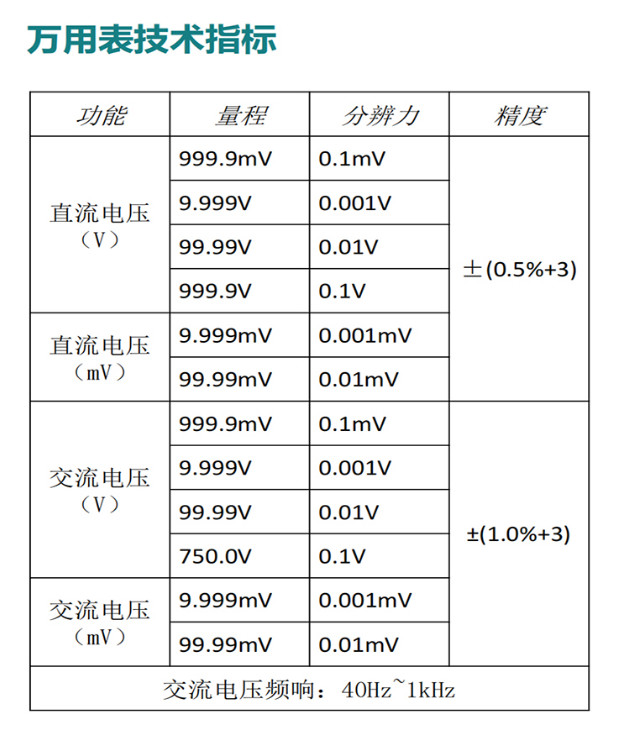

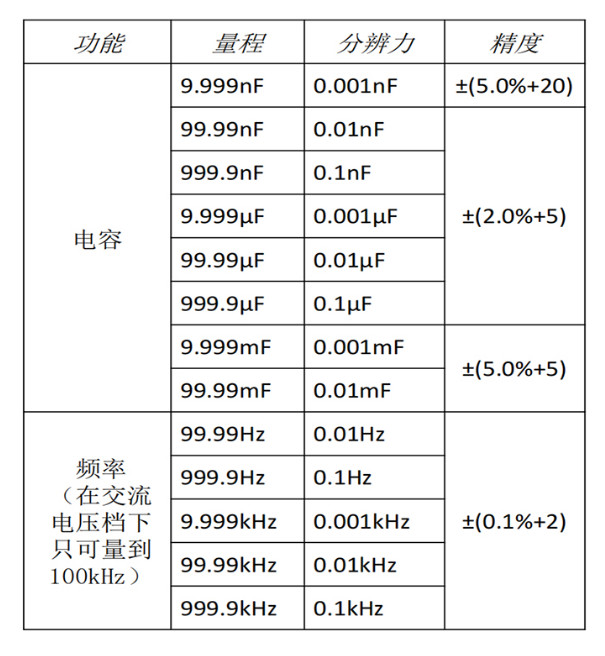

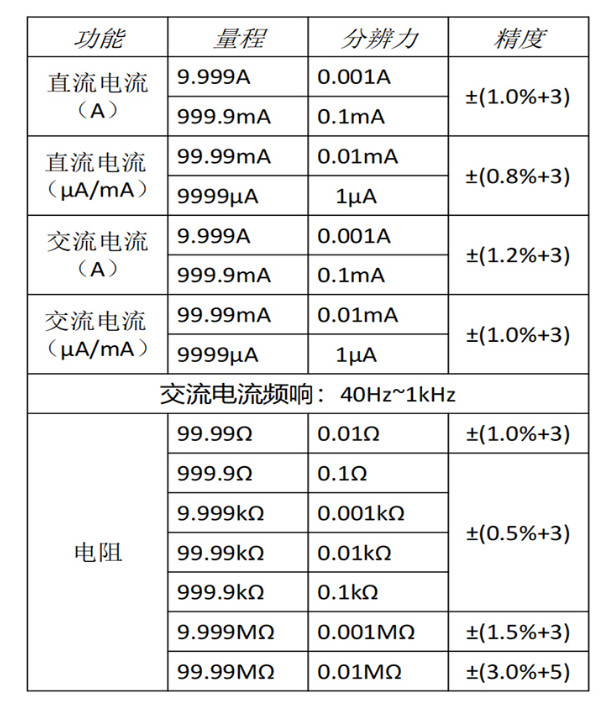

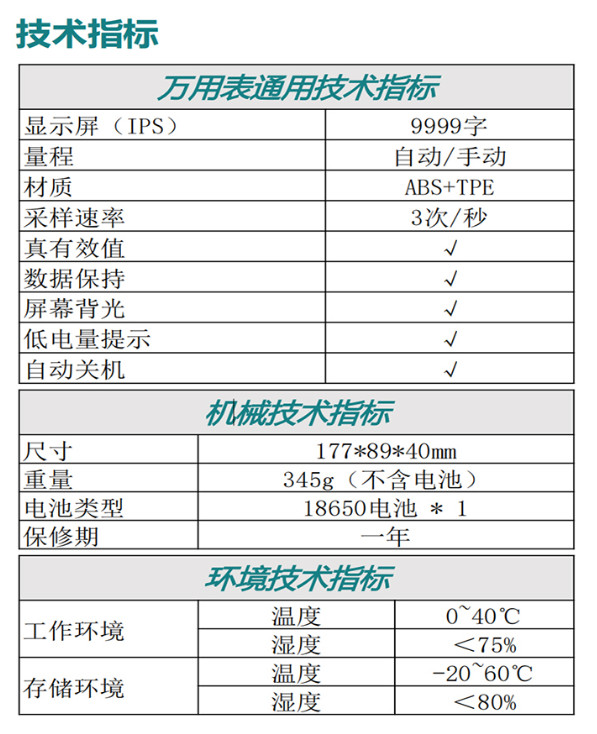

官方参数。

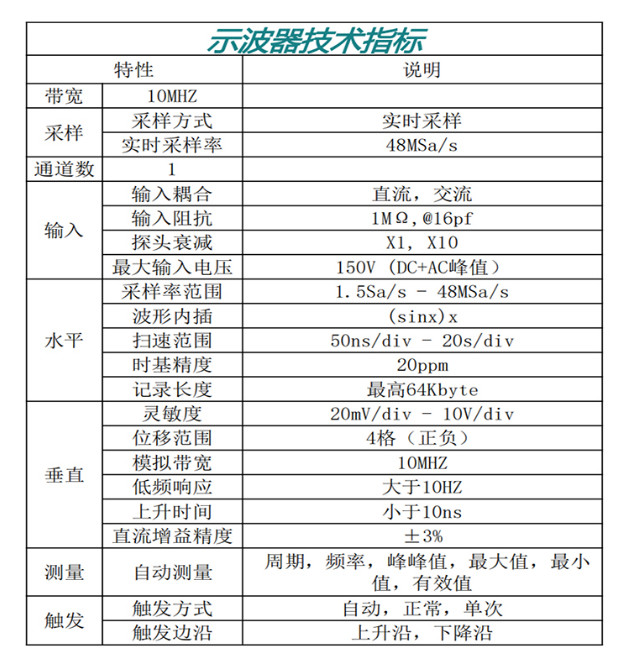

示波器参数。

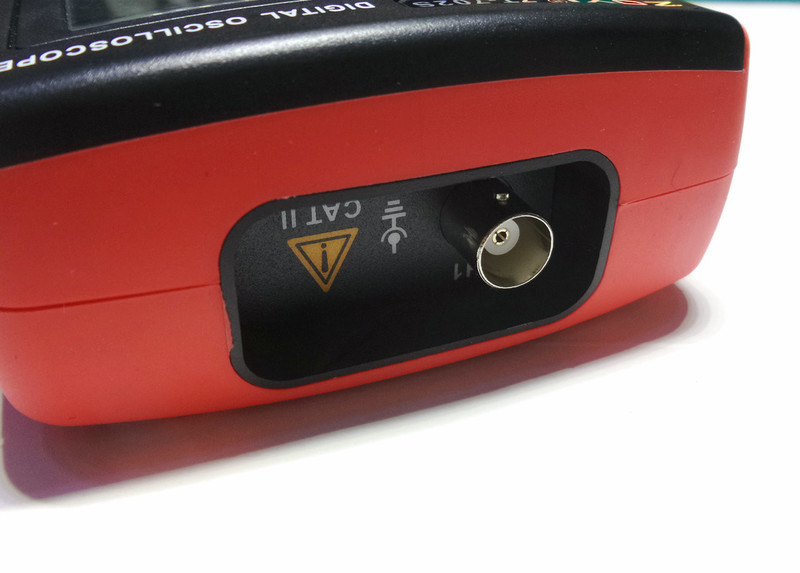

探头接口在表的上部。

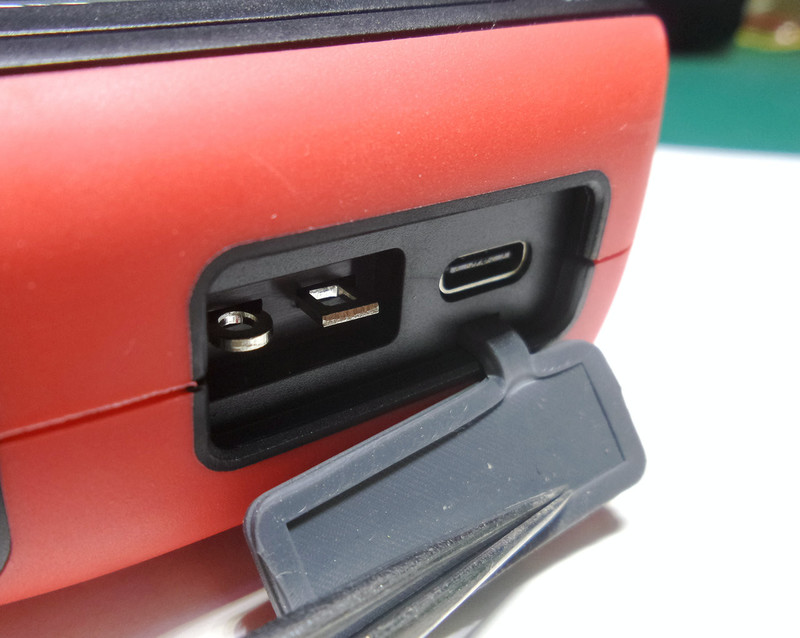

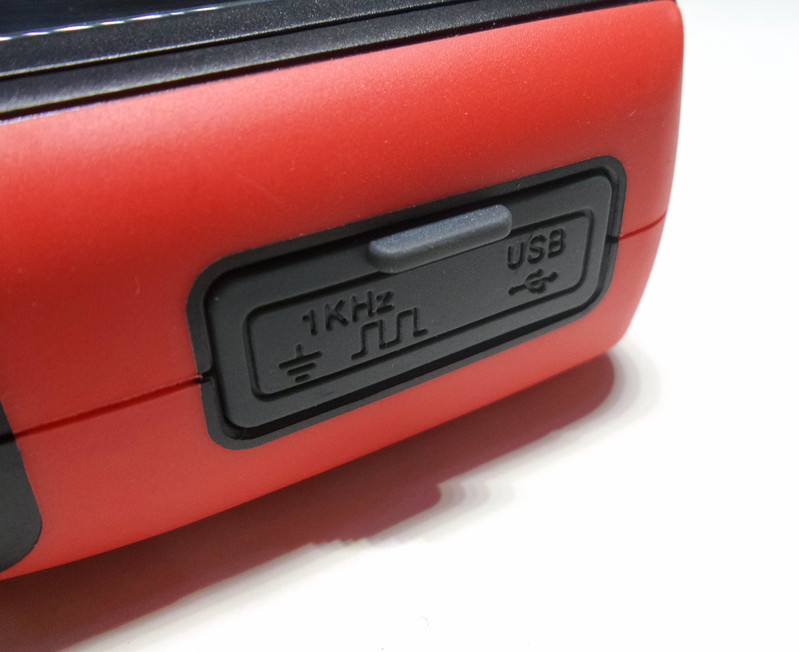

侧面有个1KHz方波输出和USB充电口。
充电口为TYPE-C

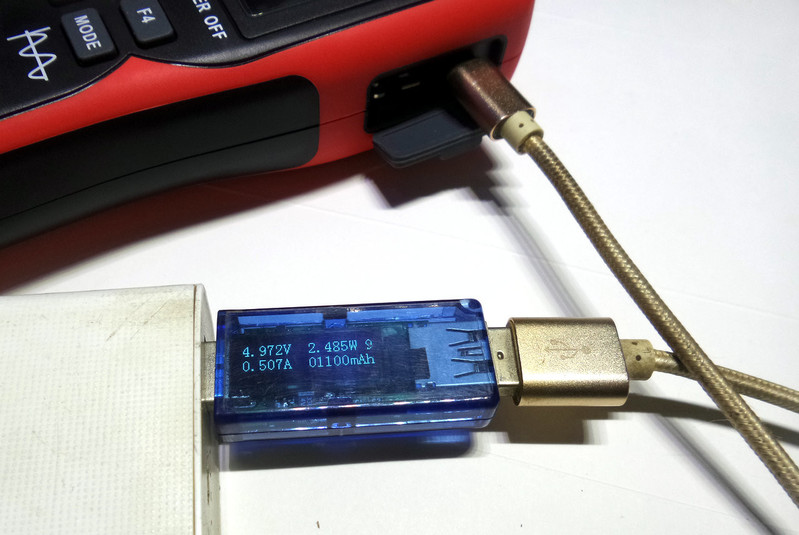

充电电流只有500ma。。。同时,这个USB也仅仅就是充电而已。
充电时电源按钮会有红色指示灯。充满灯灭。

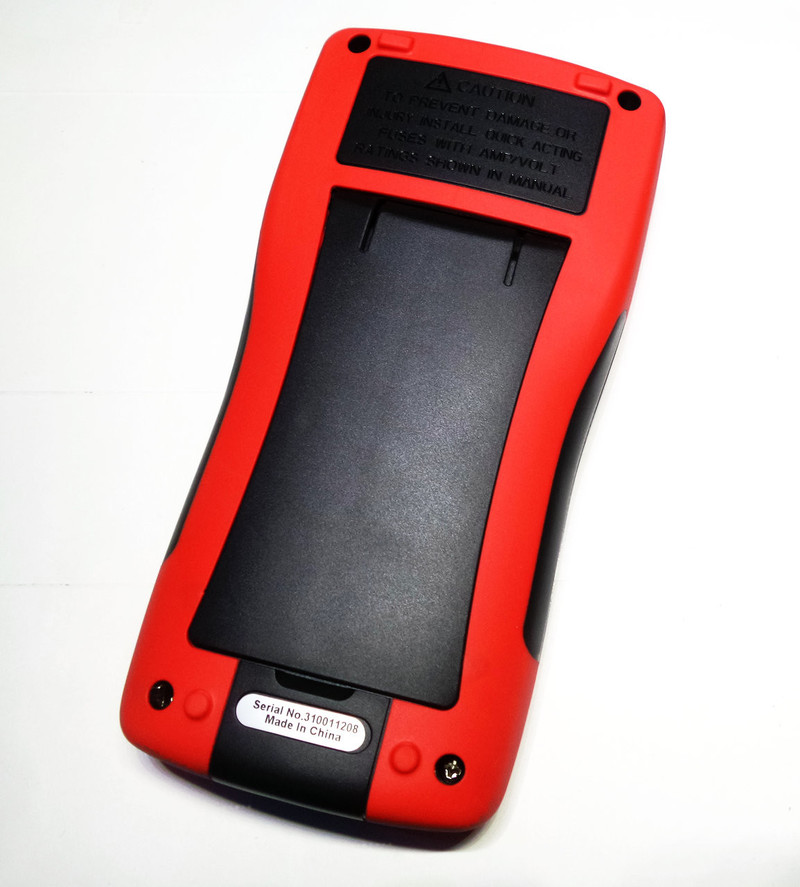

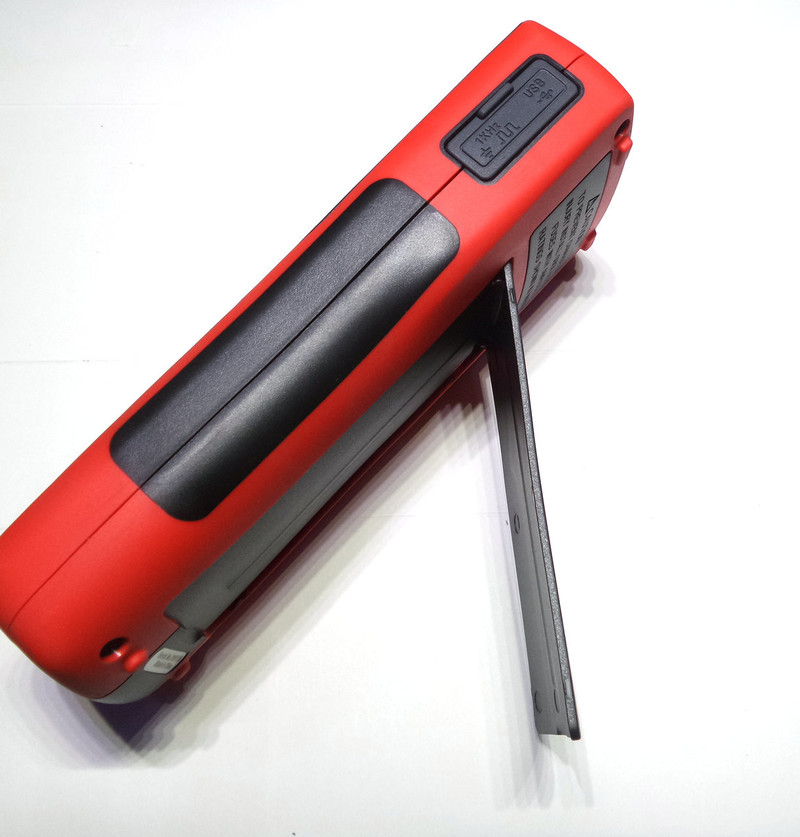

背面的支撑板还是那么单薄。。。

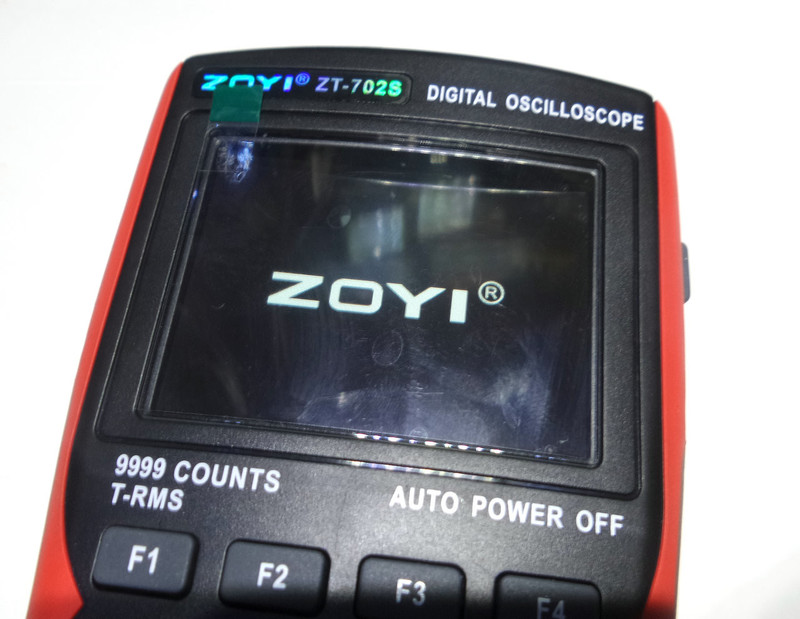

开机画面。

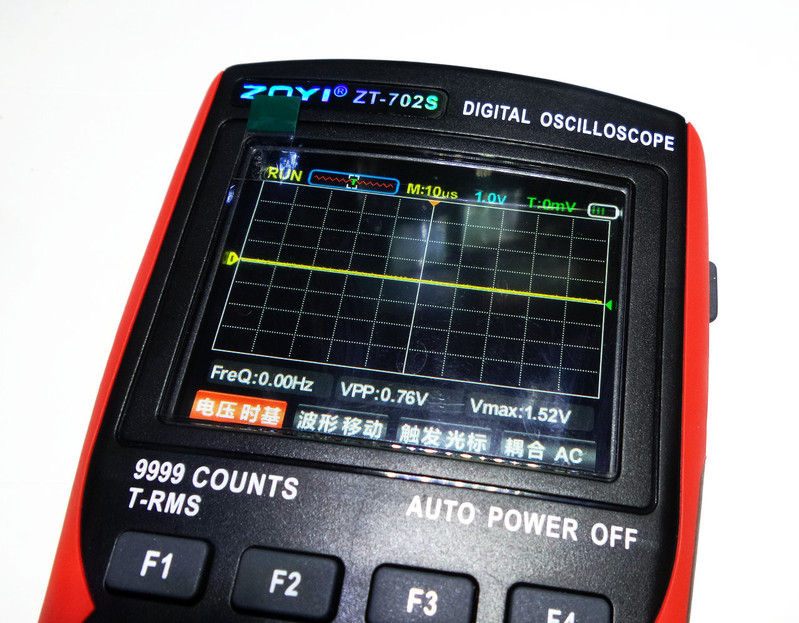

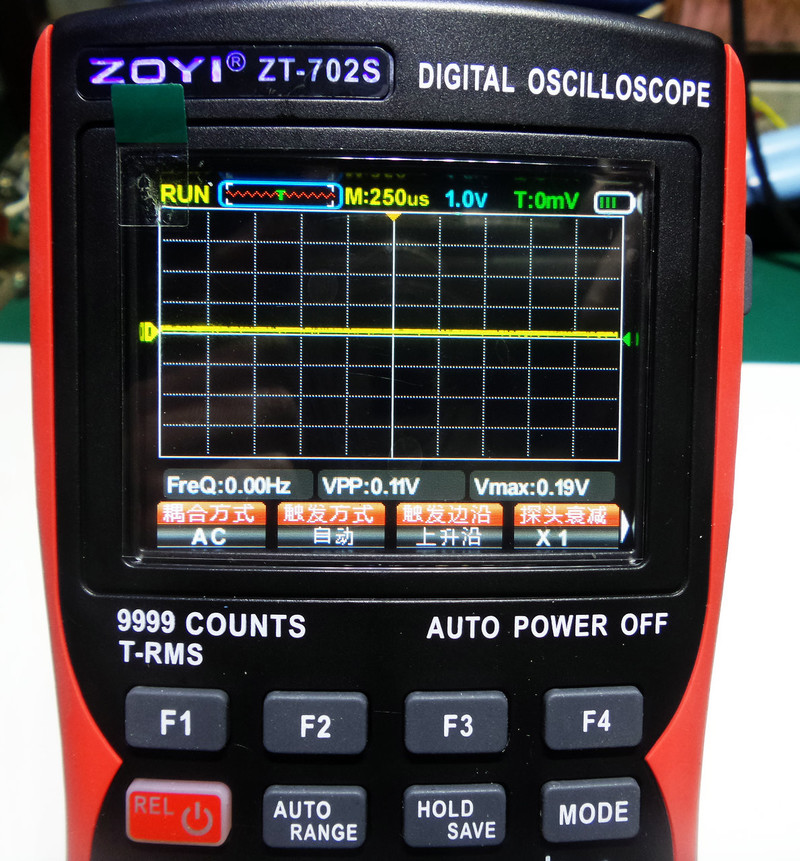

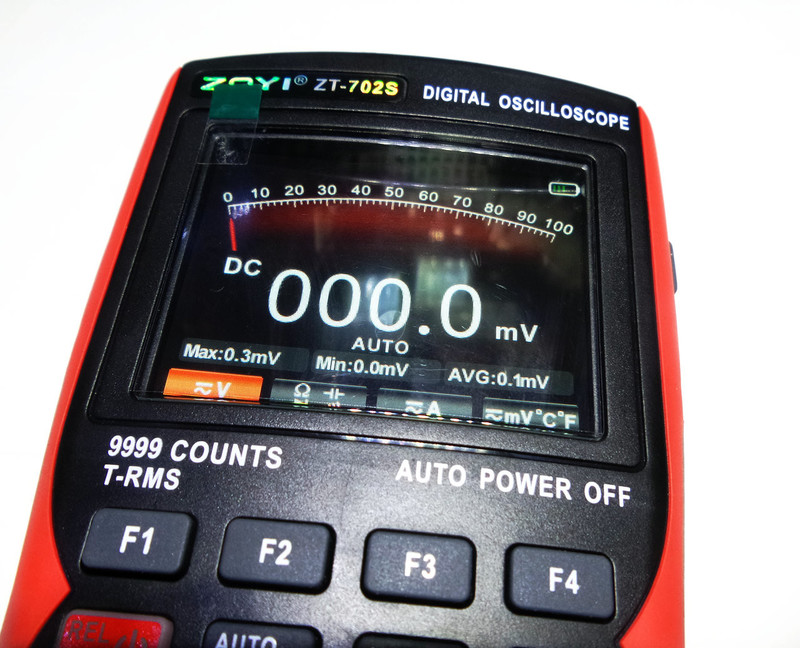

开机后默认示波器界面。

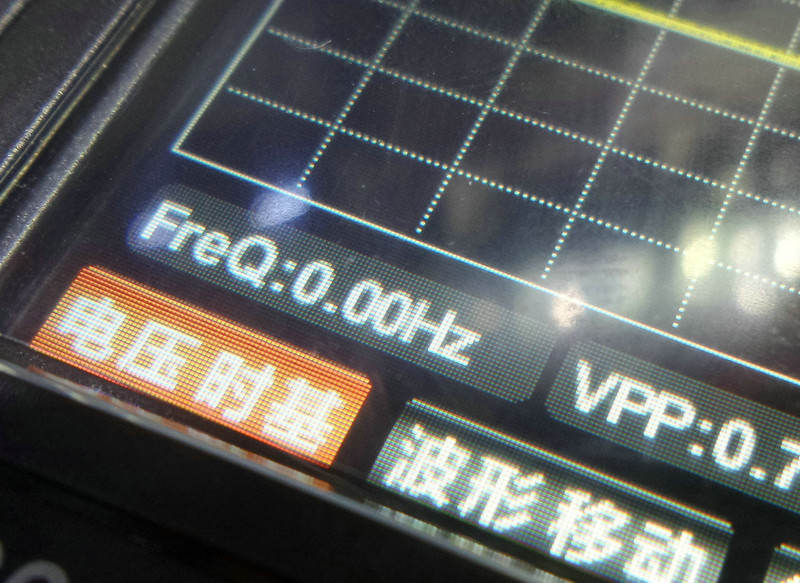

官方没说屏幕分辨率,不过这肉眼可见的颗粒感。。。

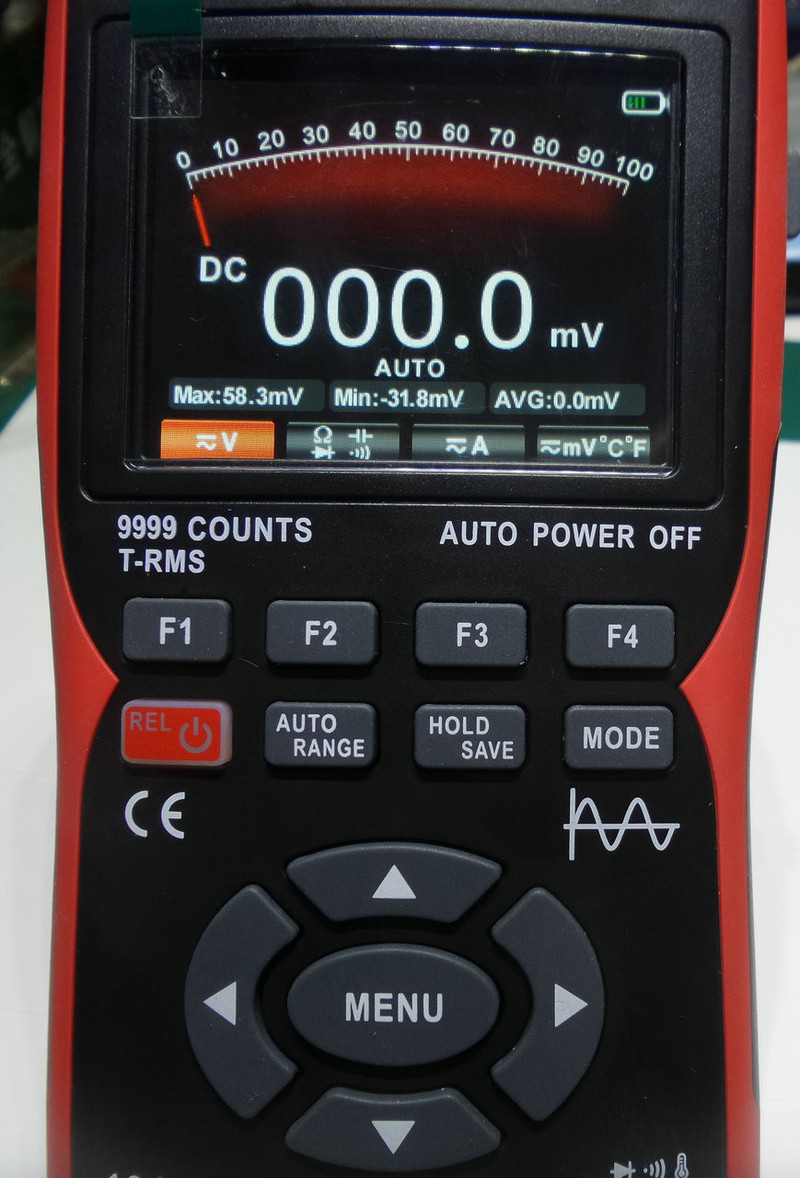

万用表界面还是很美观的。而且像最大值,最小值这种常用的功能不需要再去按键操作。直接在屏上就显示了。

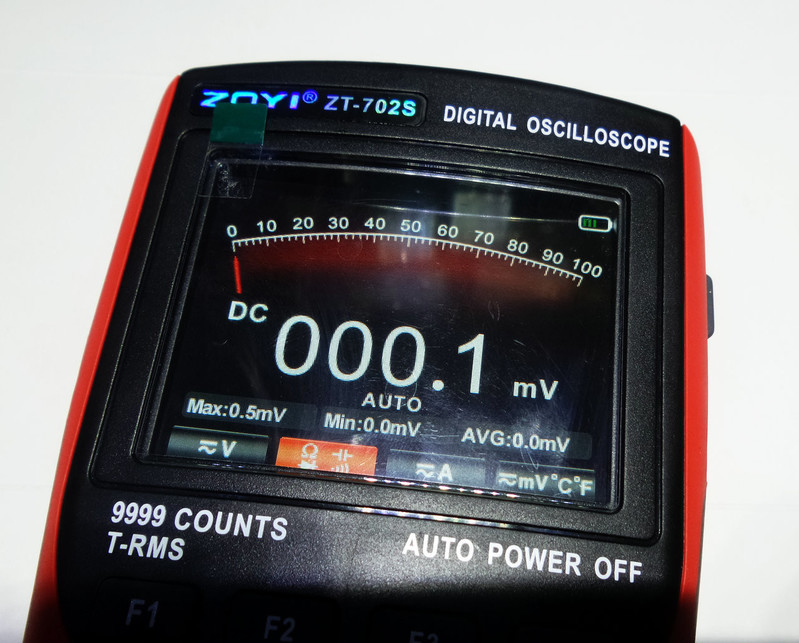

除了最大,最小值,还多了个平均值功能。
电阻,电容,二极管,蜂鸣档被集成在一起。通过下方对应F数字键切换。

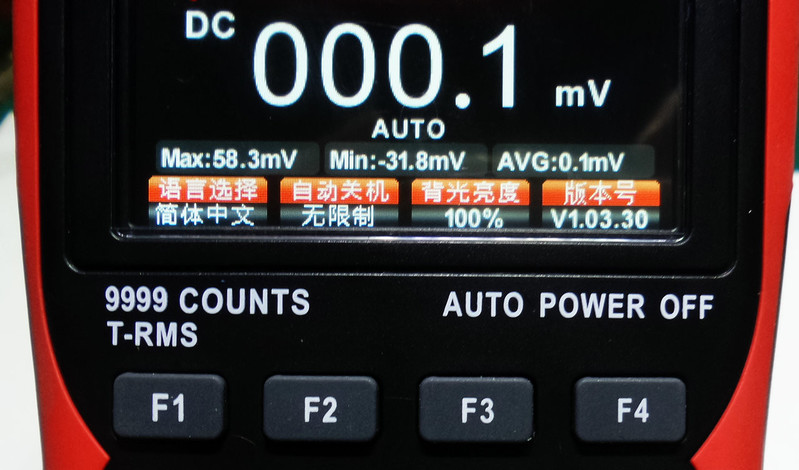

万用表模式下按方向键中间的MENU可呼出设置菜单。
也没啥可设置的。。。

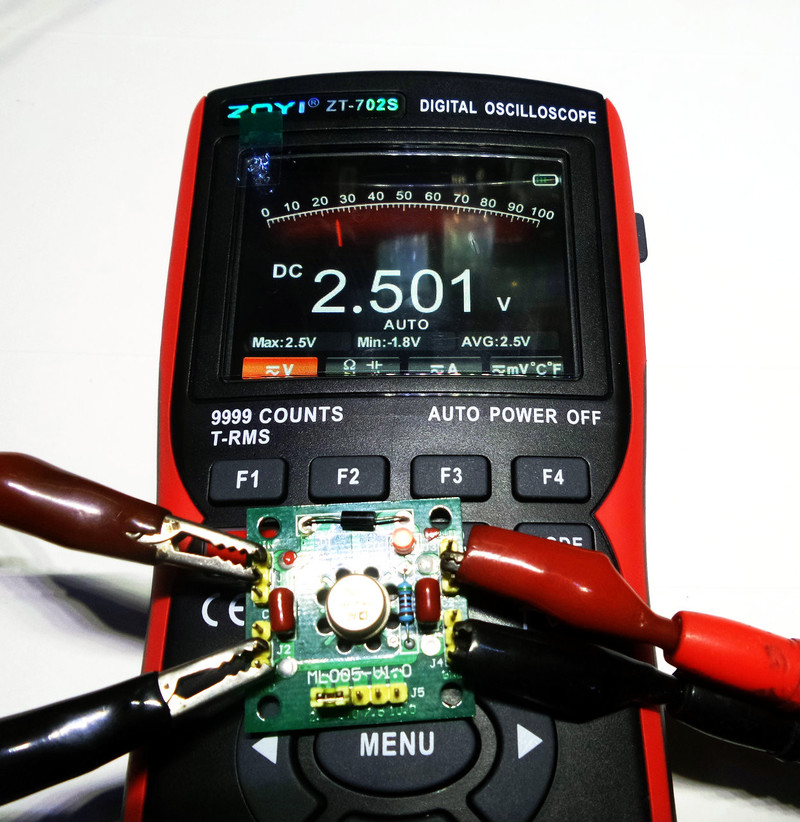

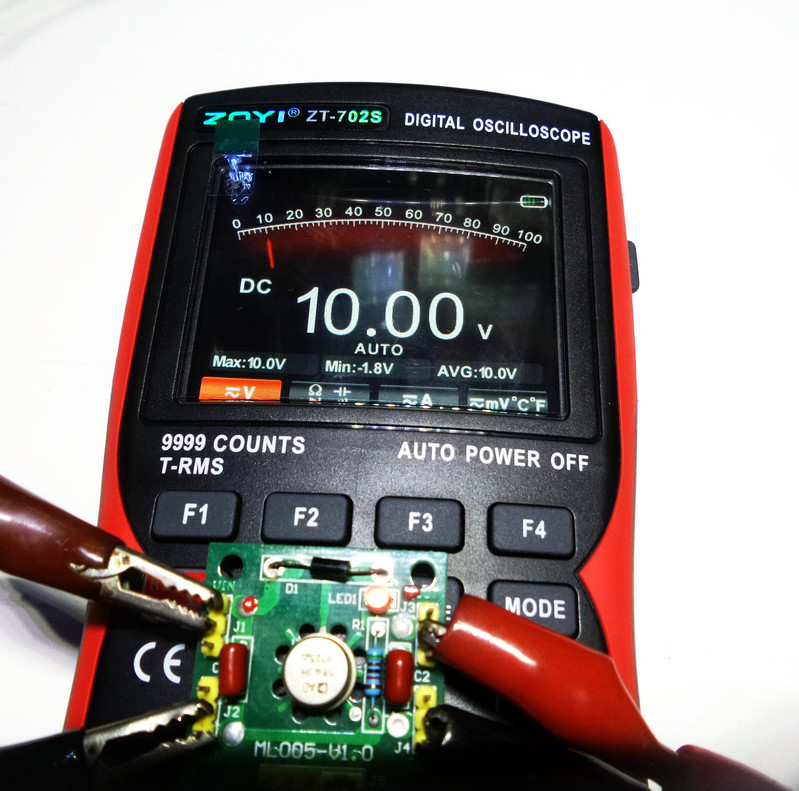

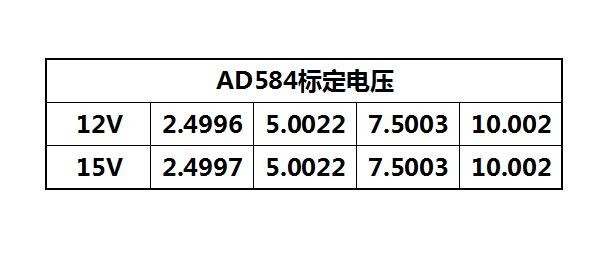

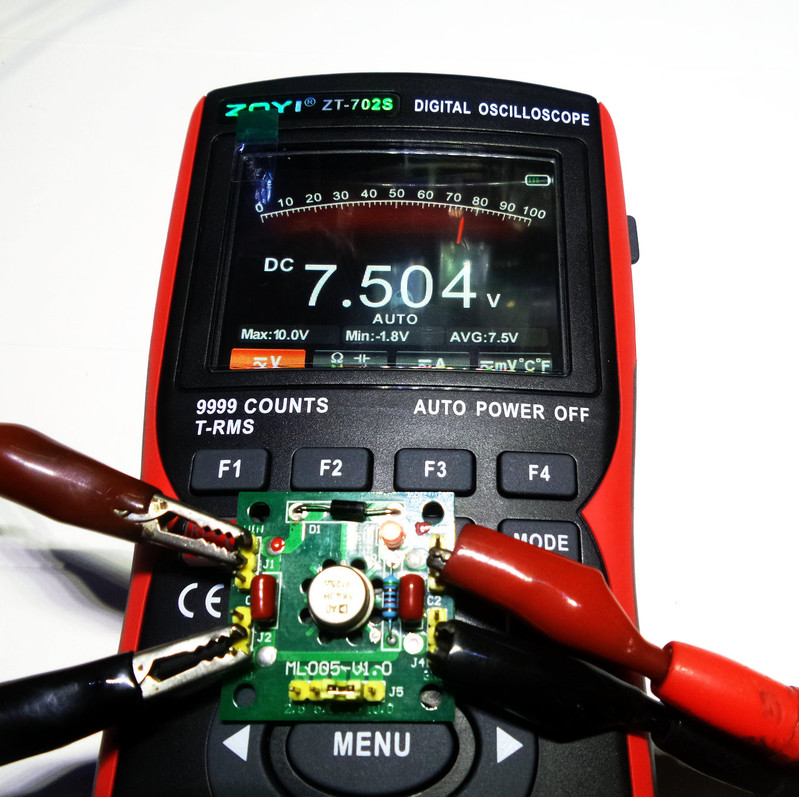

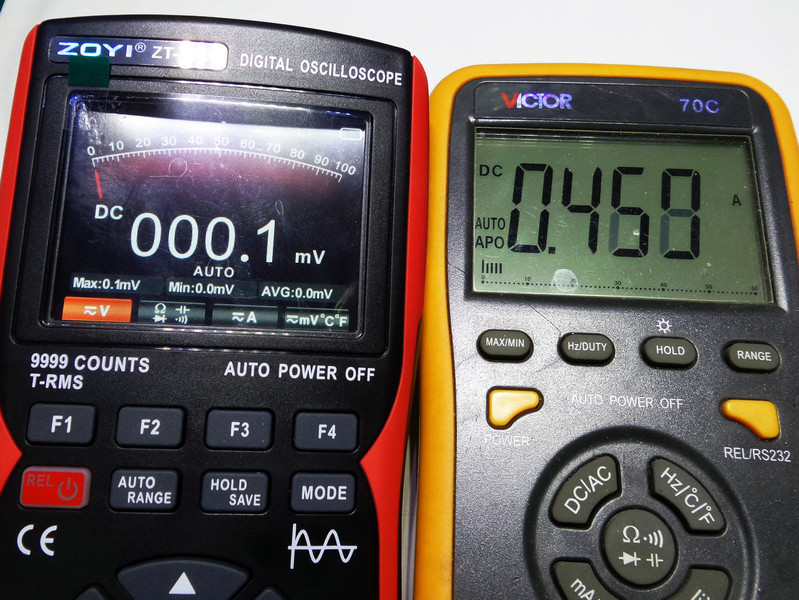

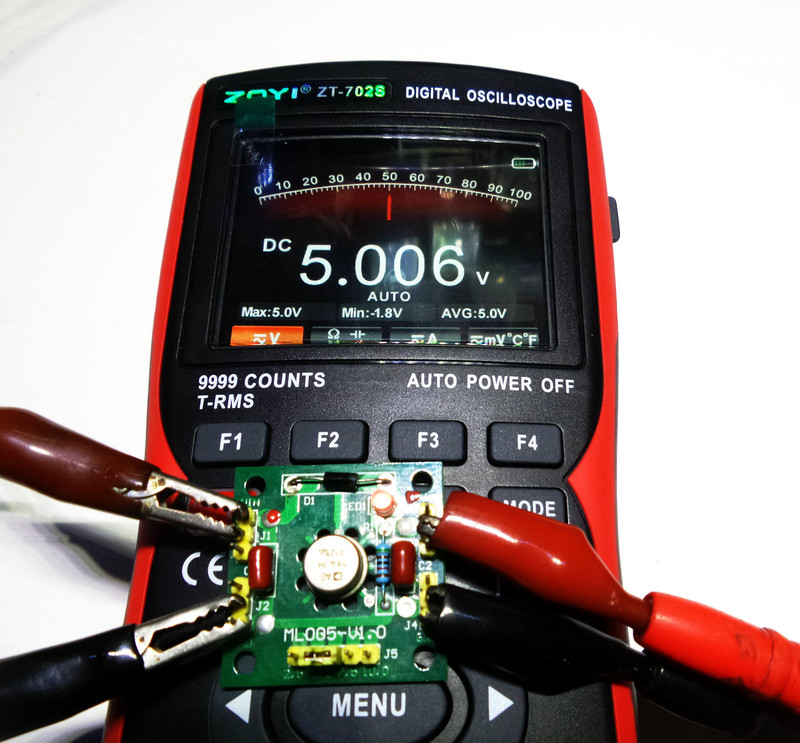

先来简单的测试下万用表部分的电压测试精度,参考AD584。








自己做的渣渣测试夹,时间太长了内阻越来越大。。。

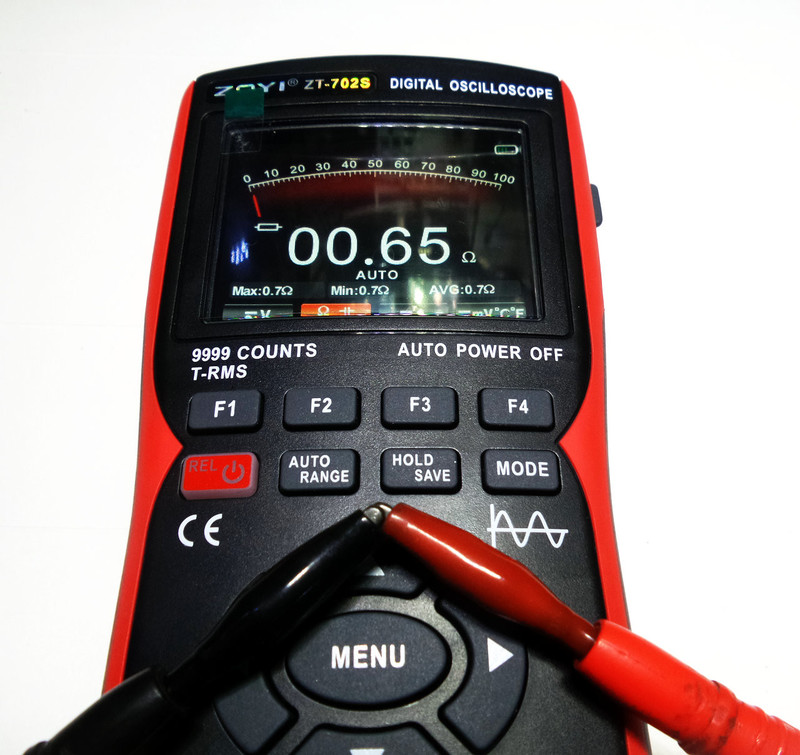

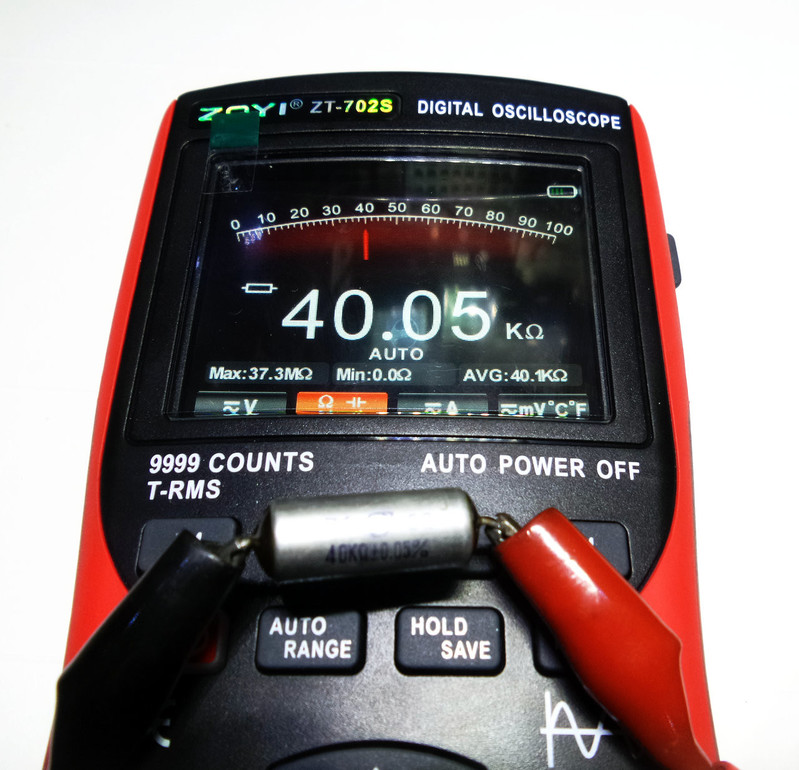

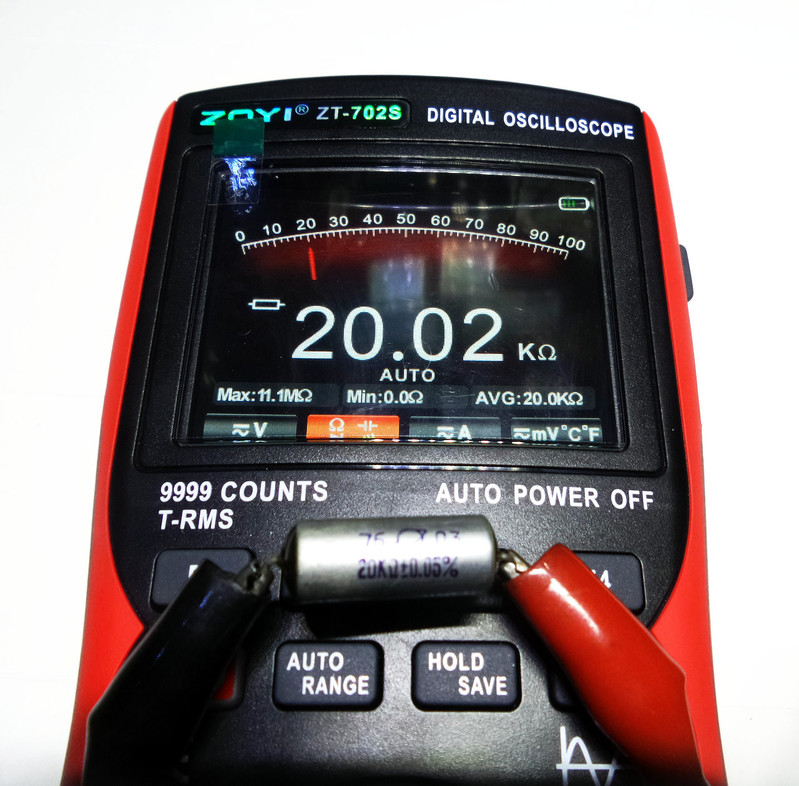

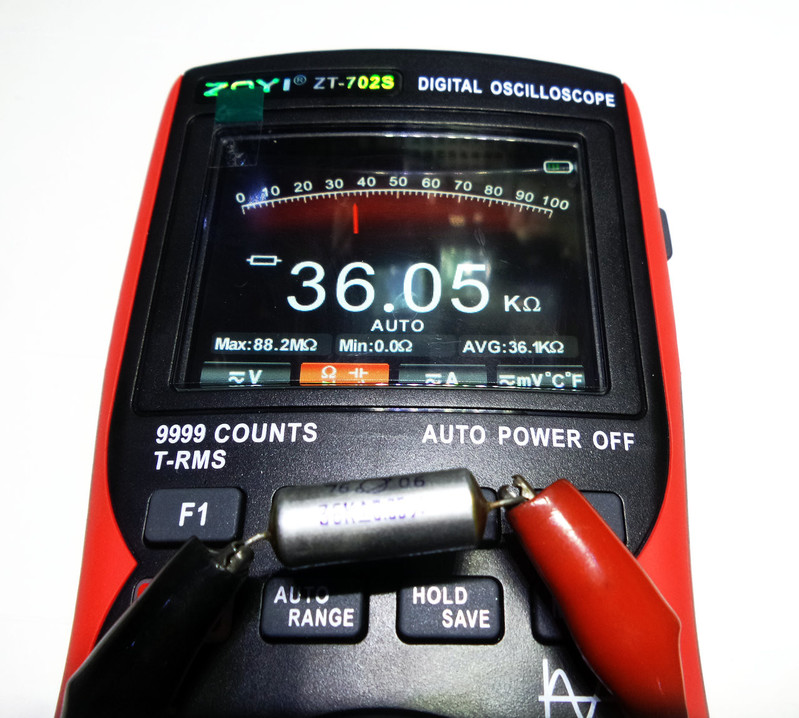

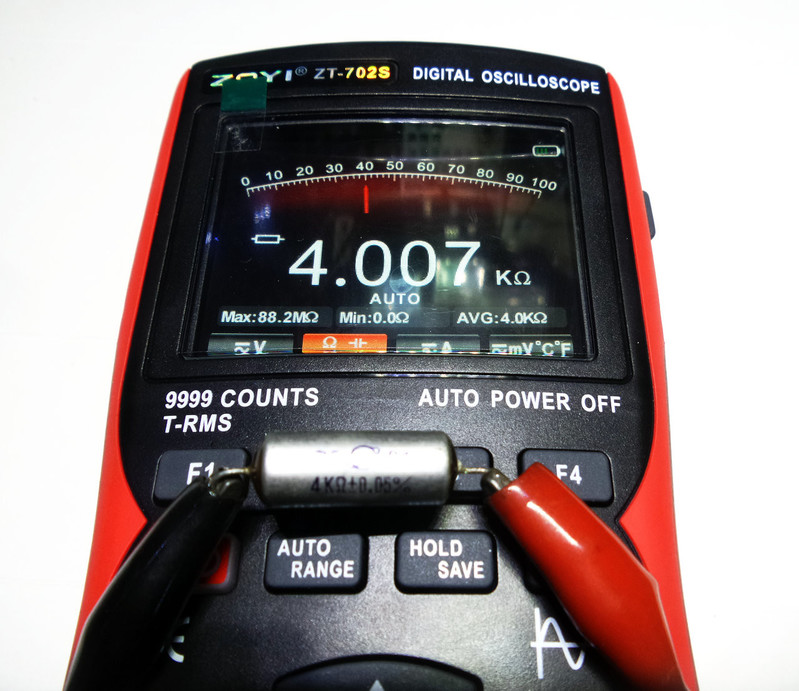

0.05%精度电阻测试。

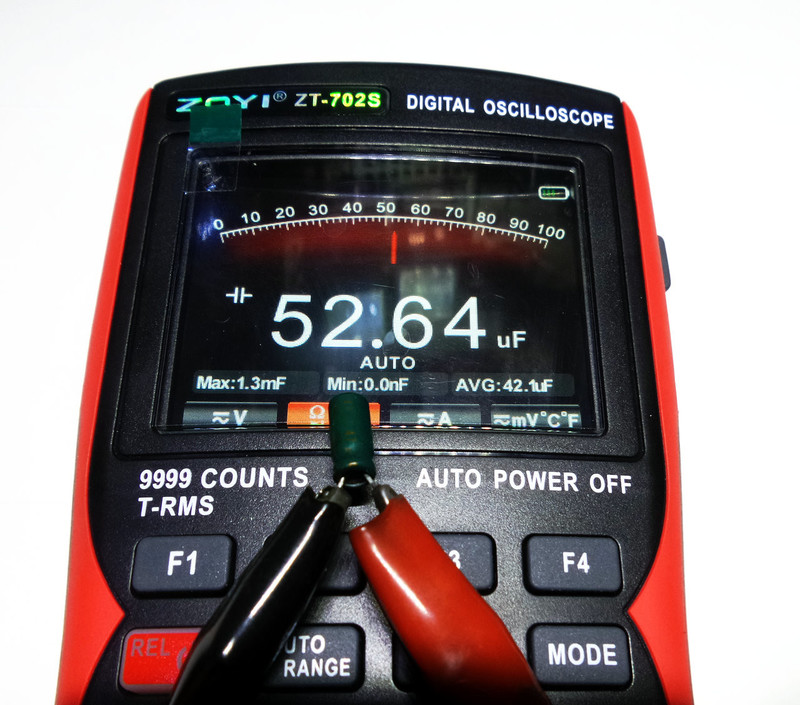

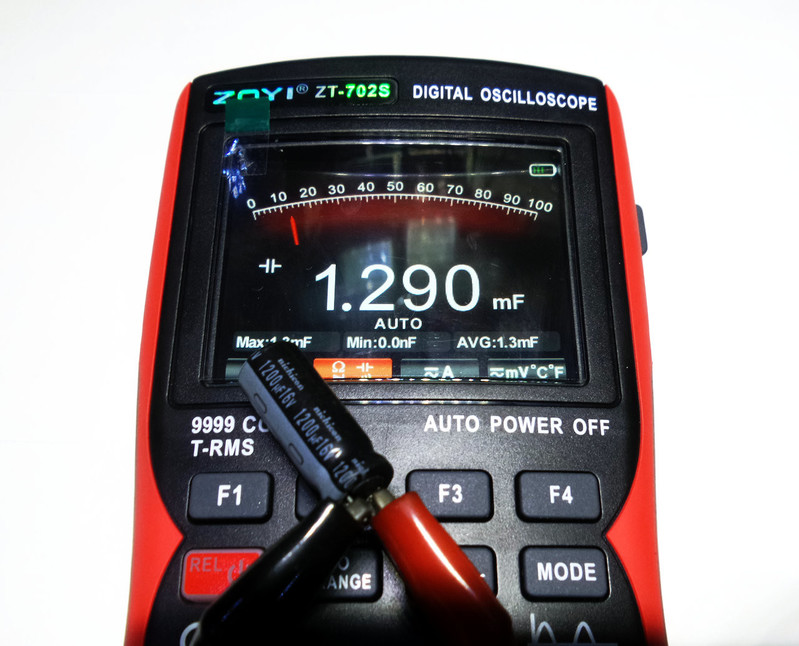

随便找俩电容试一下。大电容测试很慢。。。

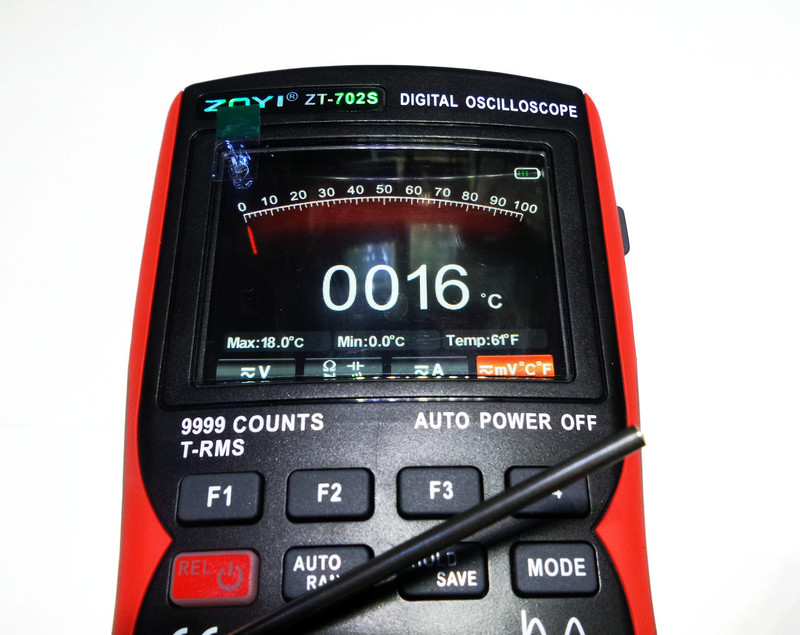

温度测试,这时候依然会显示最大,最小值,个人感觉这个功能还是很实用的。
再来看看示波器功能。

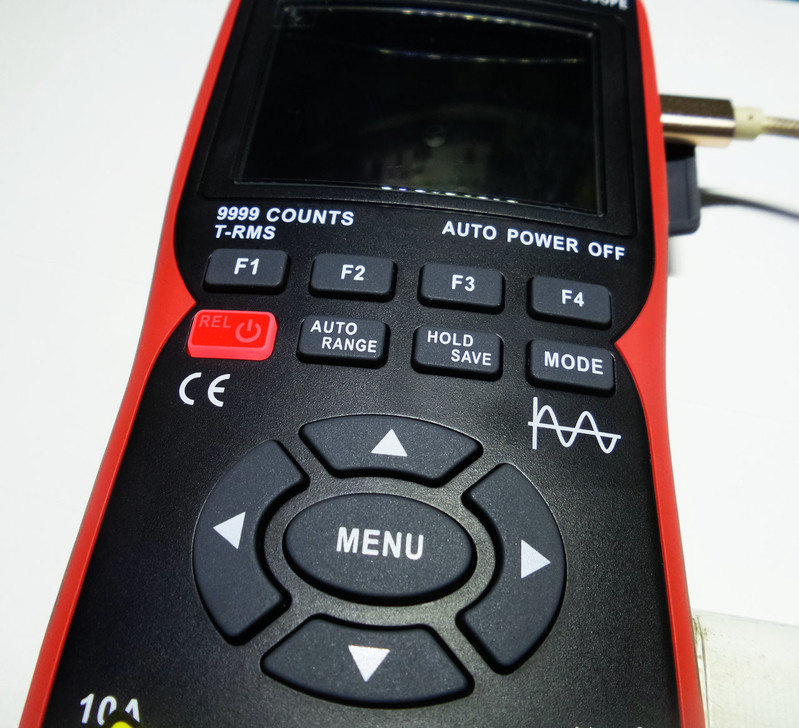

在示波器模式下,下面四个快捷键分别对应电压时基,波形移动,触发光标和耦合AC/DC。
1X,10X则需要按下MENU才能切换。

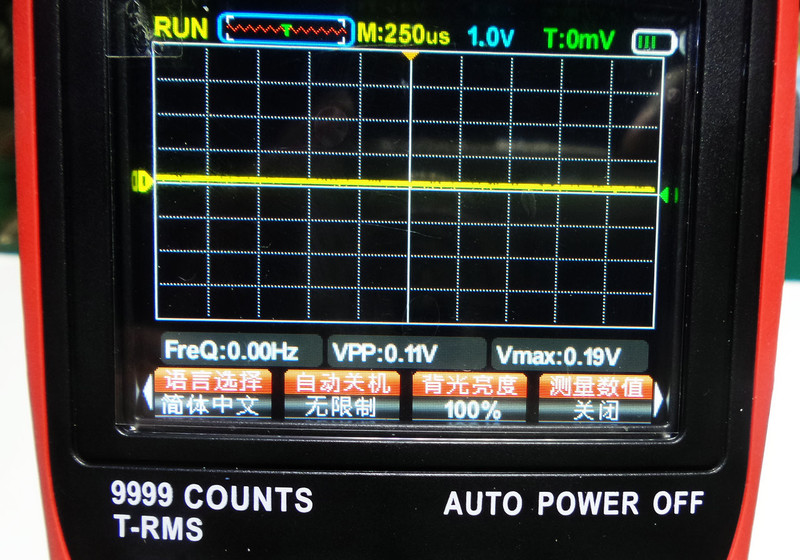

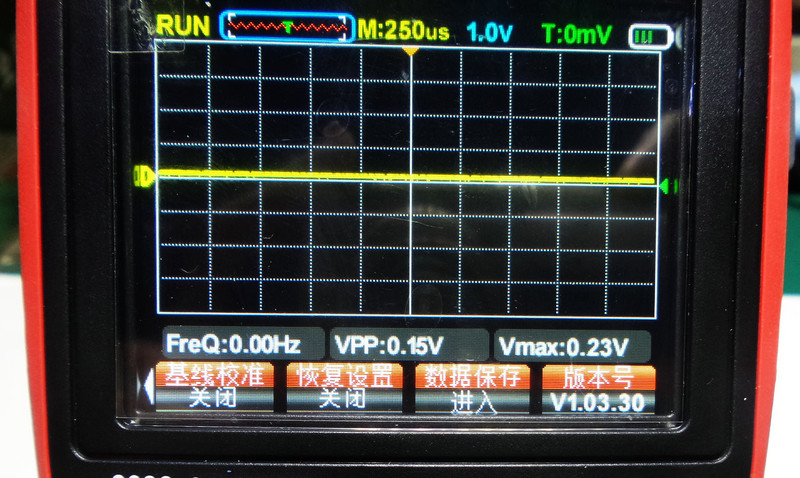

示波器界面下,按下MENU的设置菜单。

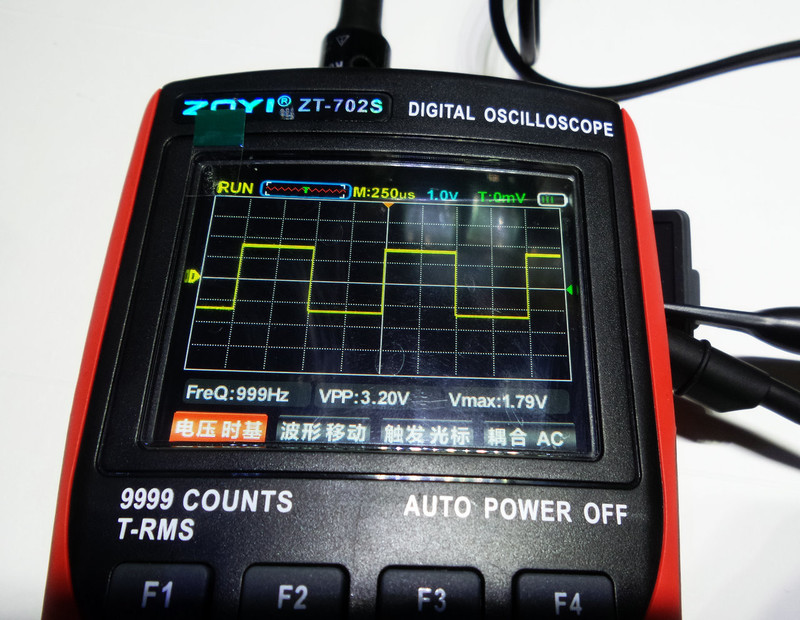

示波表自带的1KHz方波。

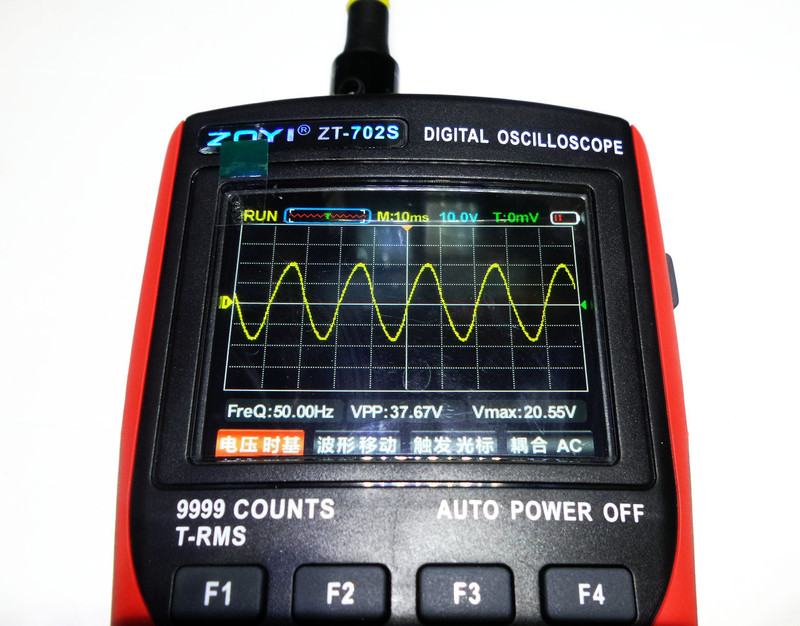

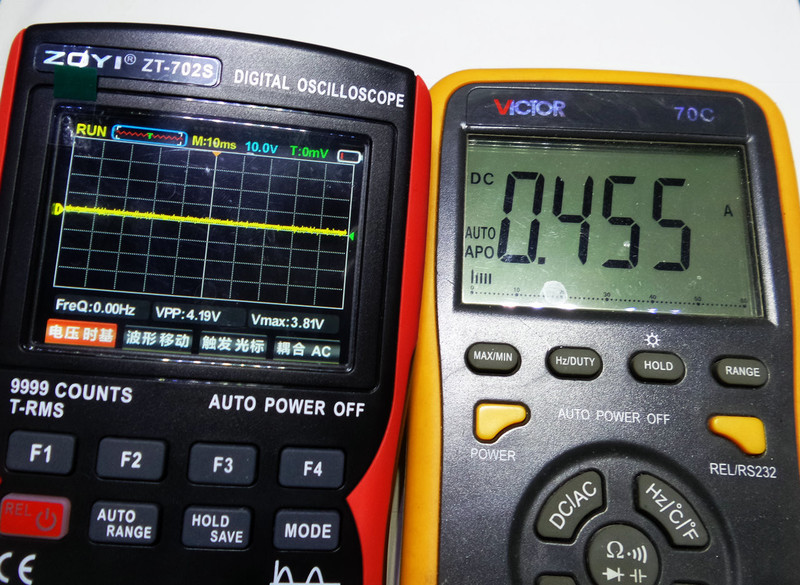

AC变压器50Hz

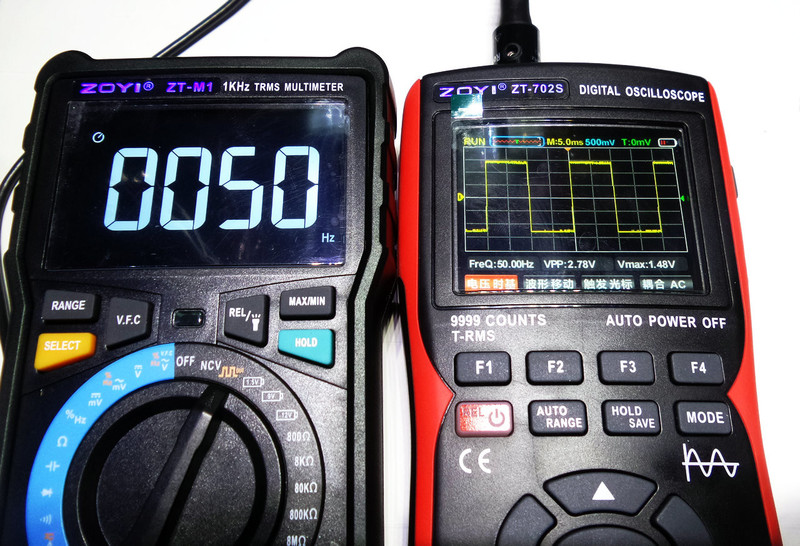

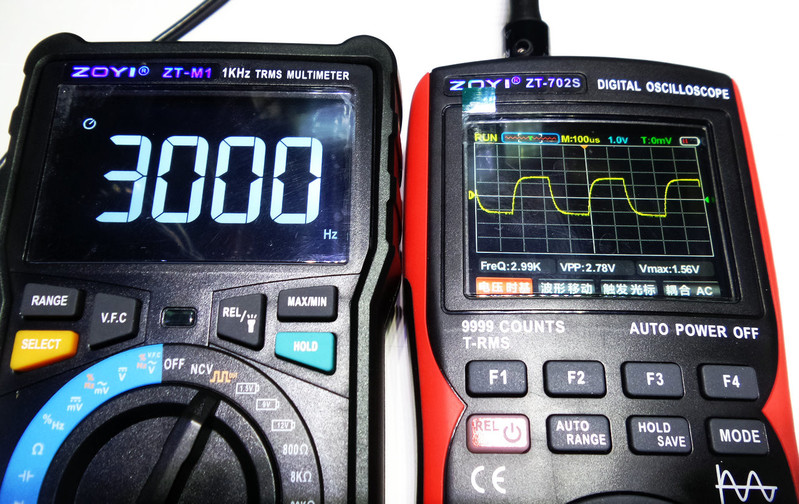

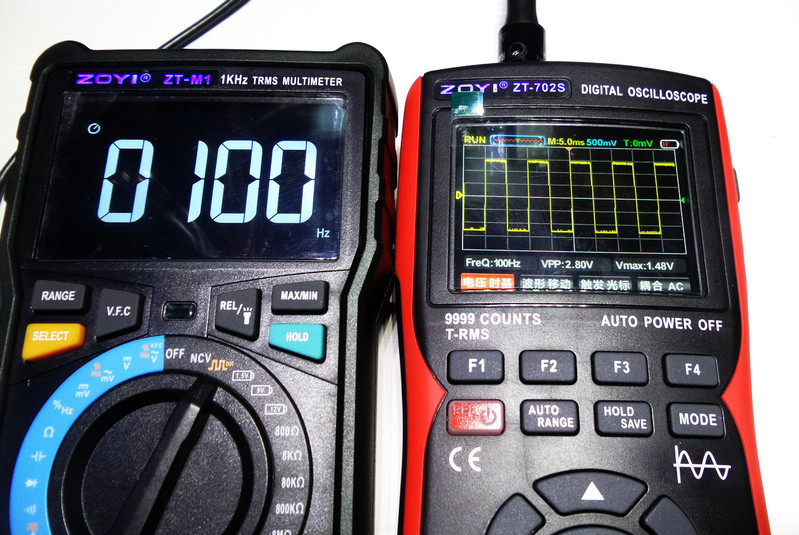

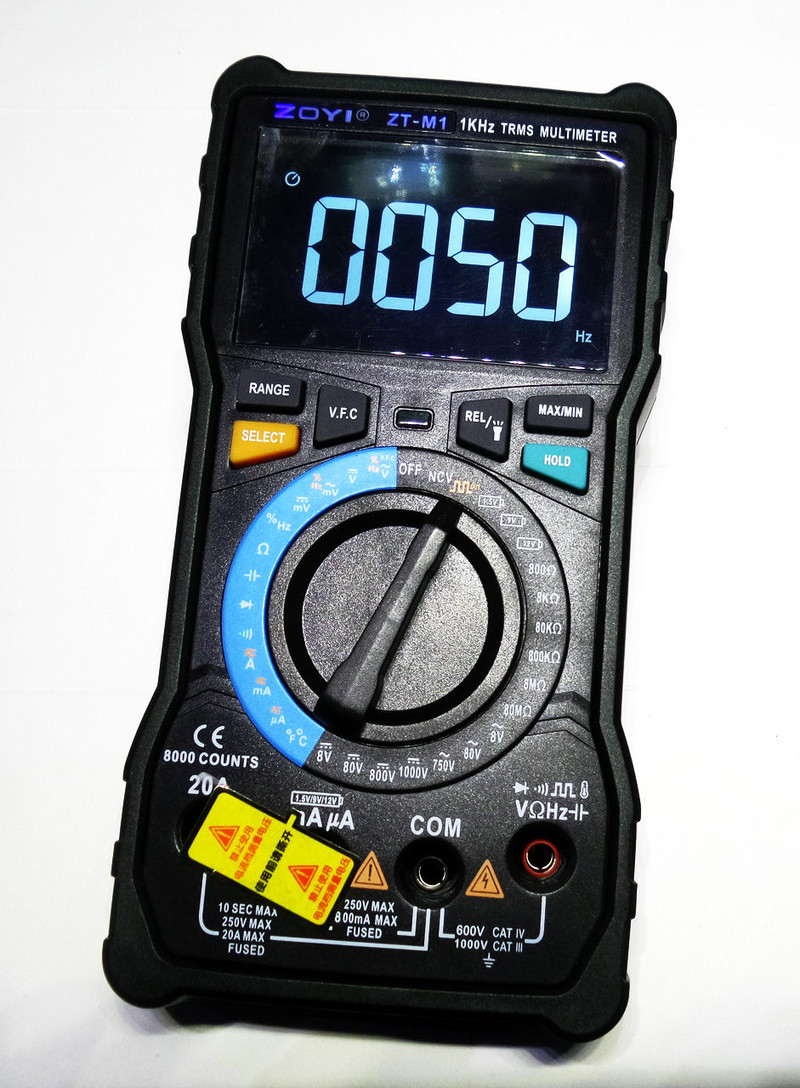

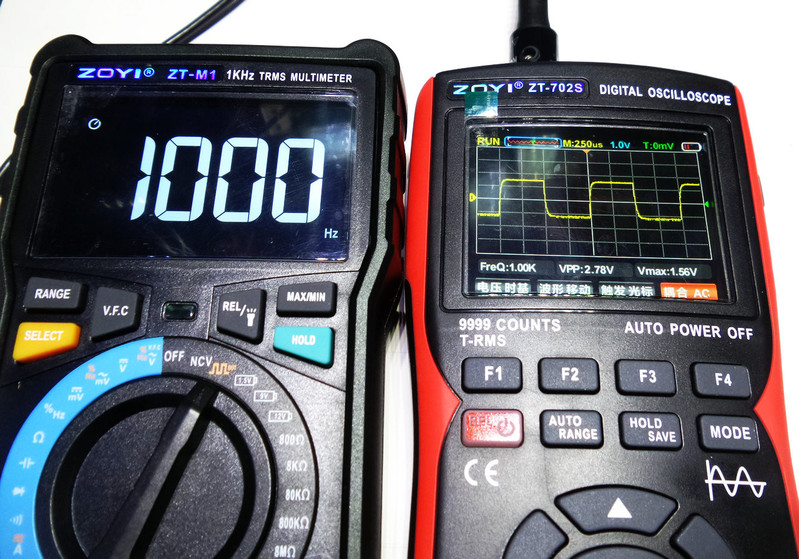

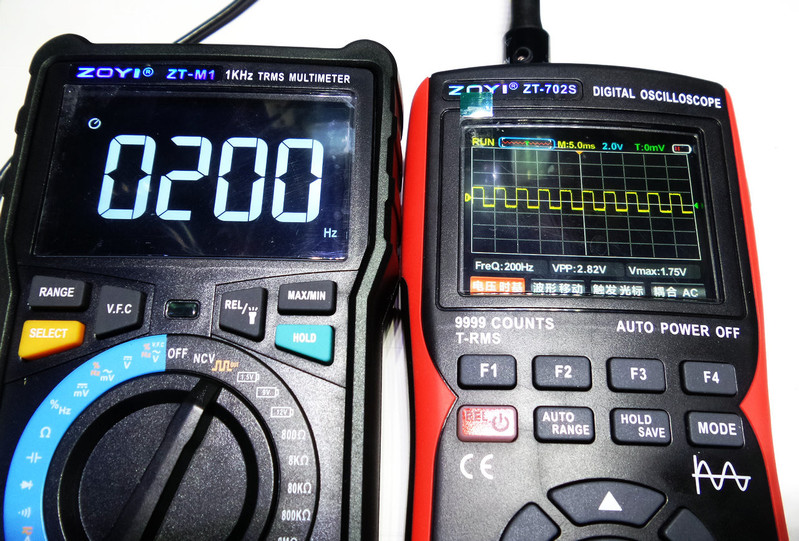

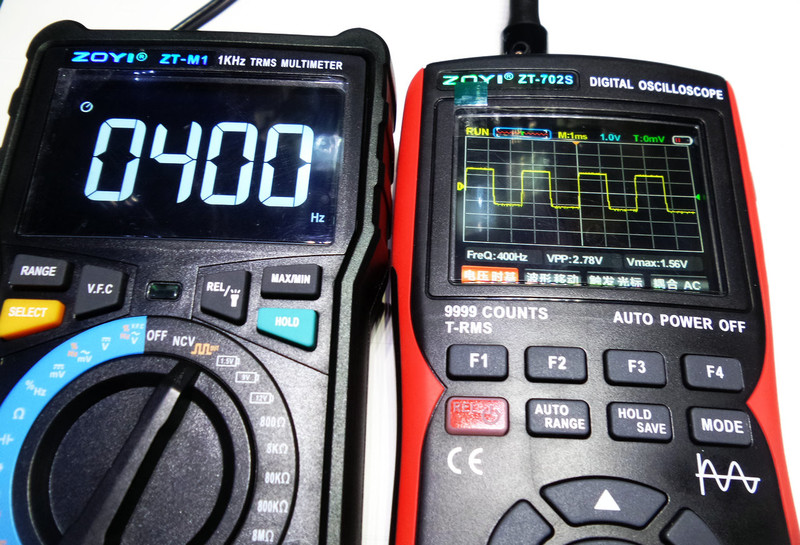

由于没有标准的信号源,所以我突然想到了之前众仪的一款ZT-M1。
这款表自带个方波输出功能。可以输出50Hz~1KHz的方波。








后面越来越不直了。。。看看就好。。。
毕竟ZT-M0才百十块,702S表示,不背这锅






楼下准备拆解!

 楼主| 发表于 2023-4-11 17:00:03 | 显示全部楼层
本帖最后由 snowrose2000 于 2023-4-11 17:02 编辑

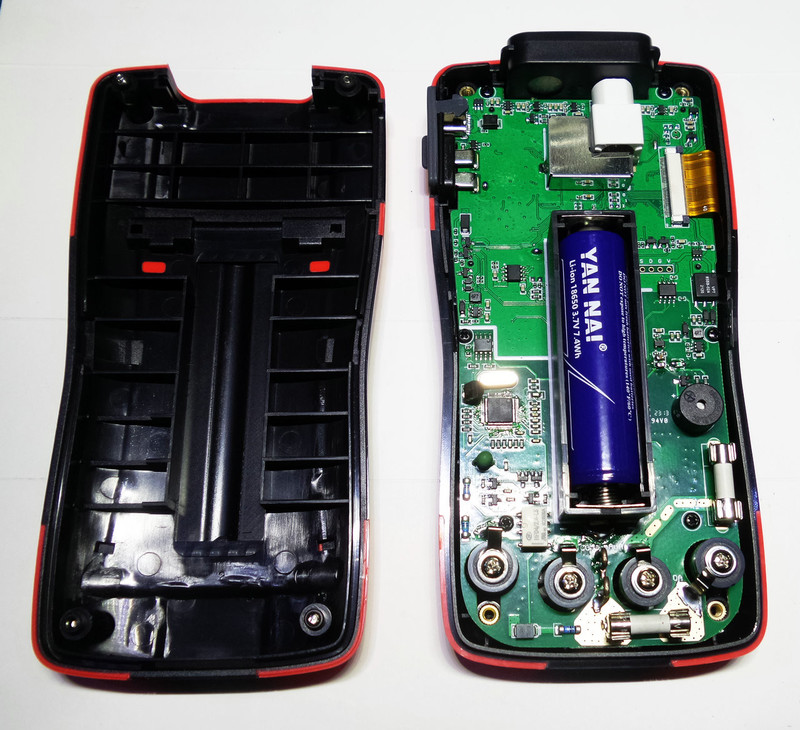

准备开始拆解,背面四颗螺丝。
本来以为里面会是个聚合物电池,没想到里面一节2000mah的18650电池+电池盒。
万用表的后盖也没有单独的电池仓盖。这个电池盒是不是设计的有点多余。。。

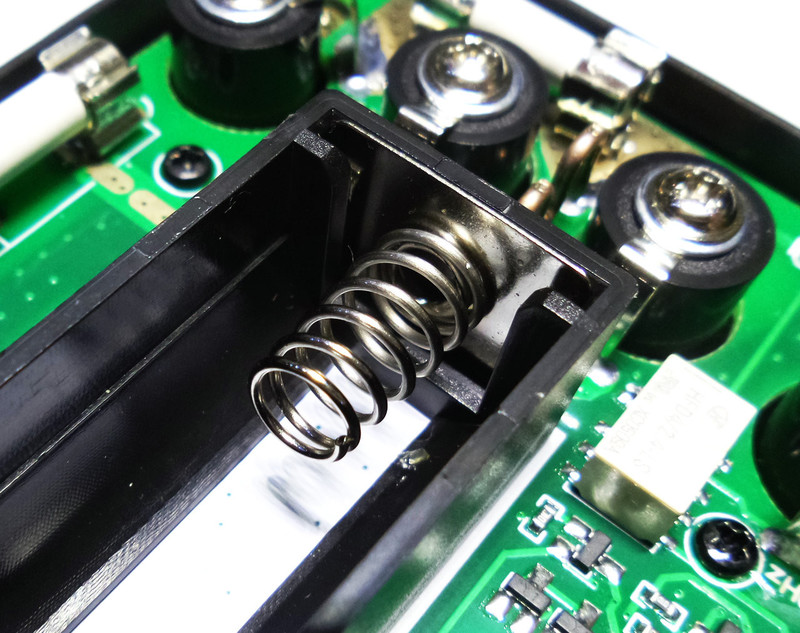

这电池盒的负极弹簧绝对是我见过的最粗的。。。
扣电池相当费劲。。。
拆下电池,顺便测一下这块示波表的工作电流。此时屏幕亮度为100%。
万用表模式和示波器模式下工作电流基本一致。

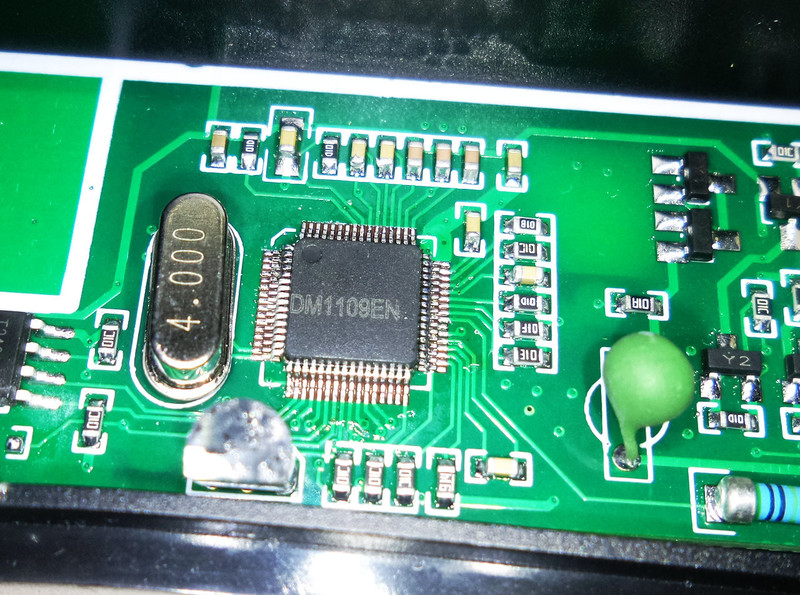

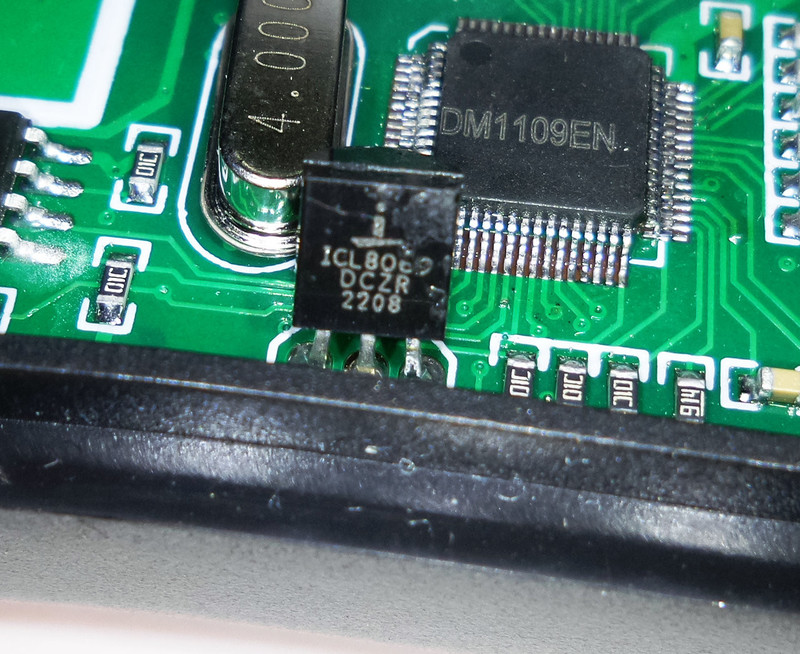

DM1109EN 数字万用表专用IC。
IC8069基准。

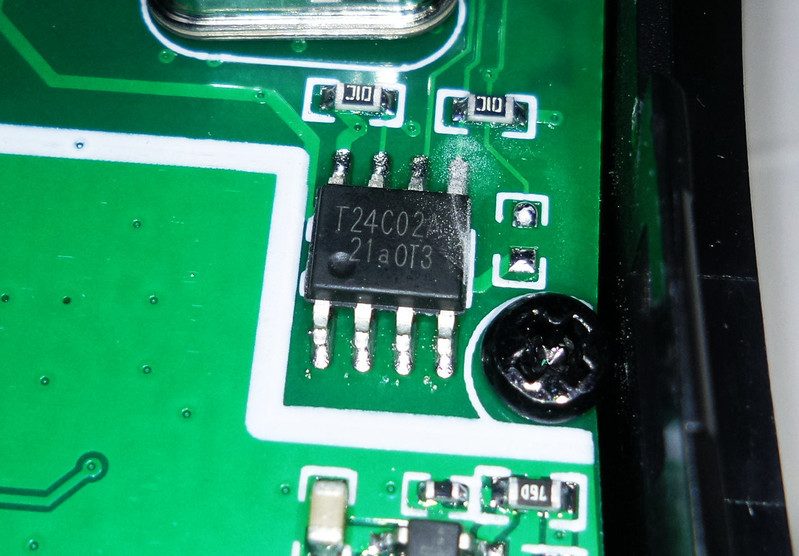

24C02 这套方案和众仪以前的多款表如出一辙。

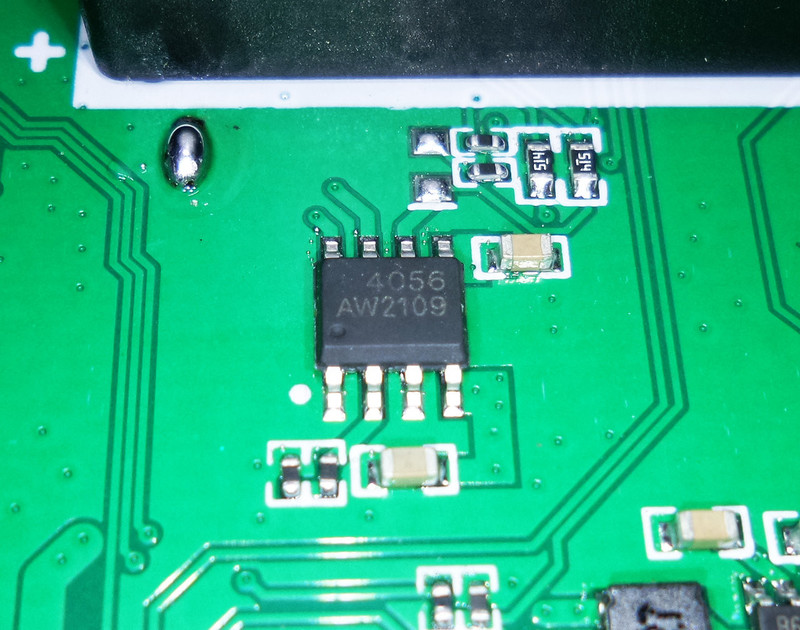

充电部分XX4056。等下改一下充电电流。500ma充电真的是太慢了。。。

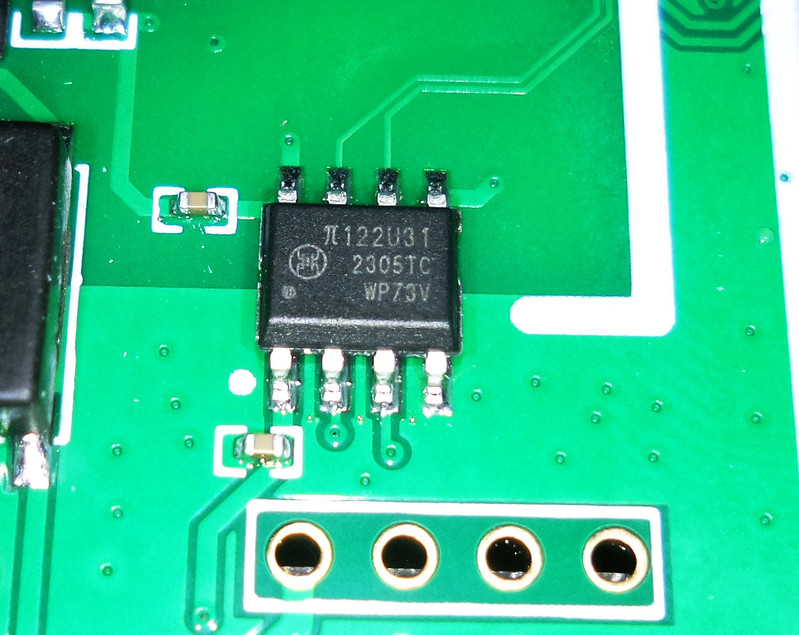

π122U31数字隔离器

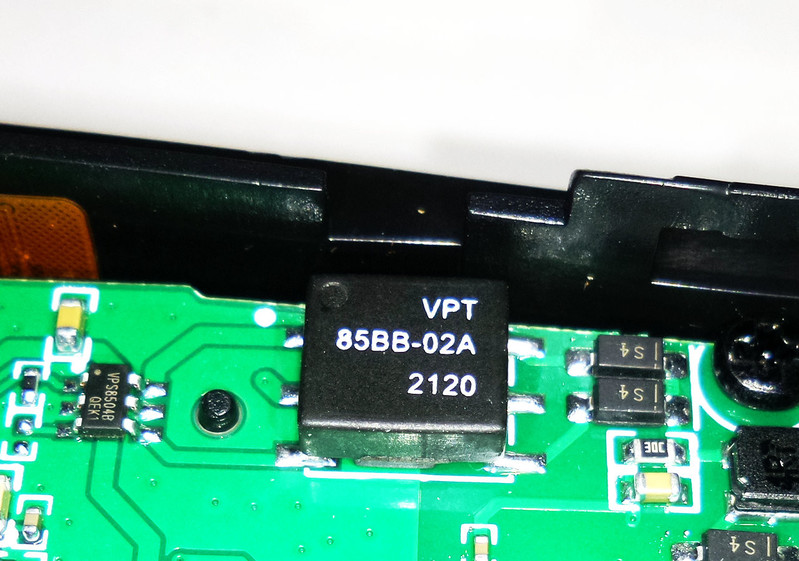

VPT85BB-02 隔离变压器。

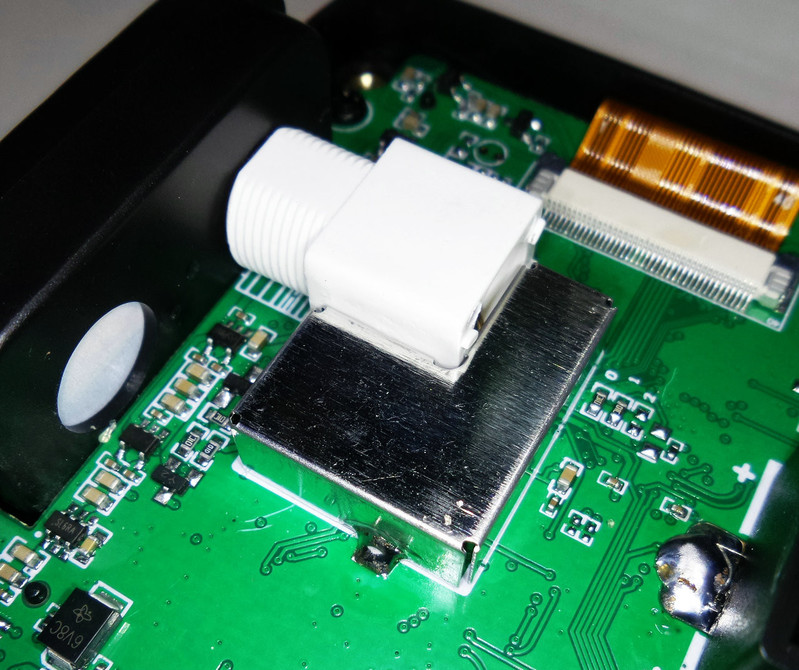

探头座

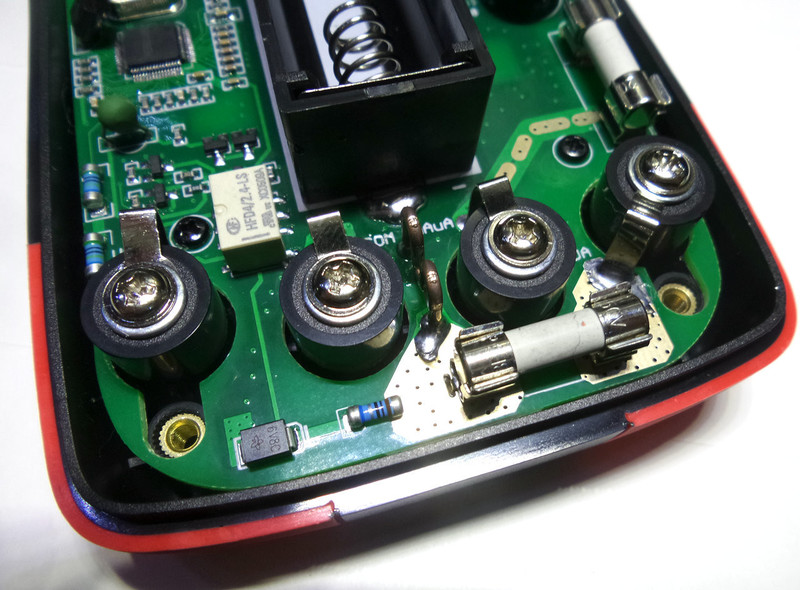

表笔插孔固定螺丝。

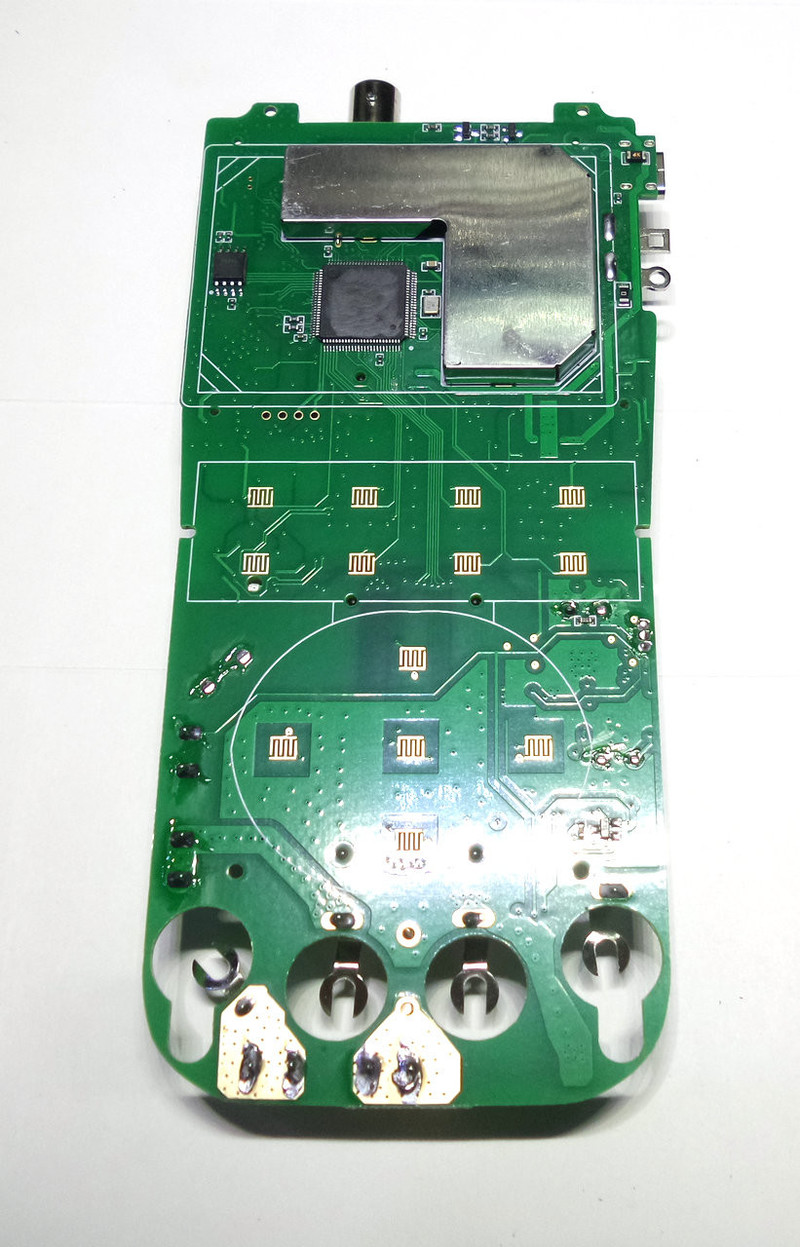

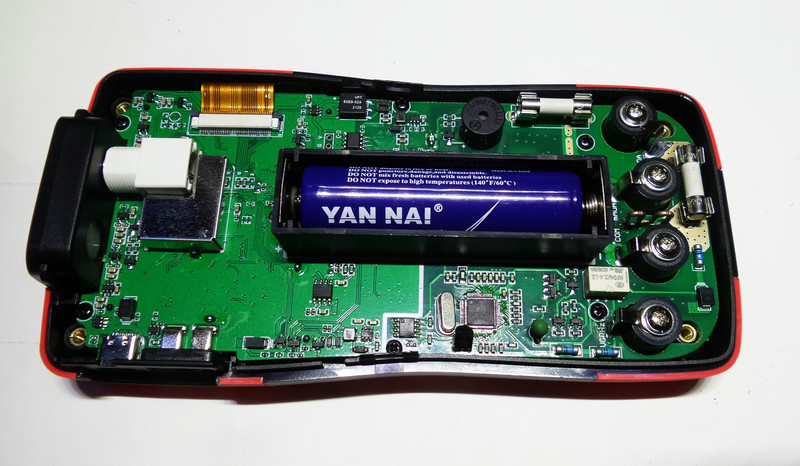

电路板正面。

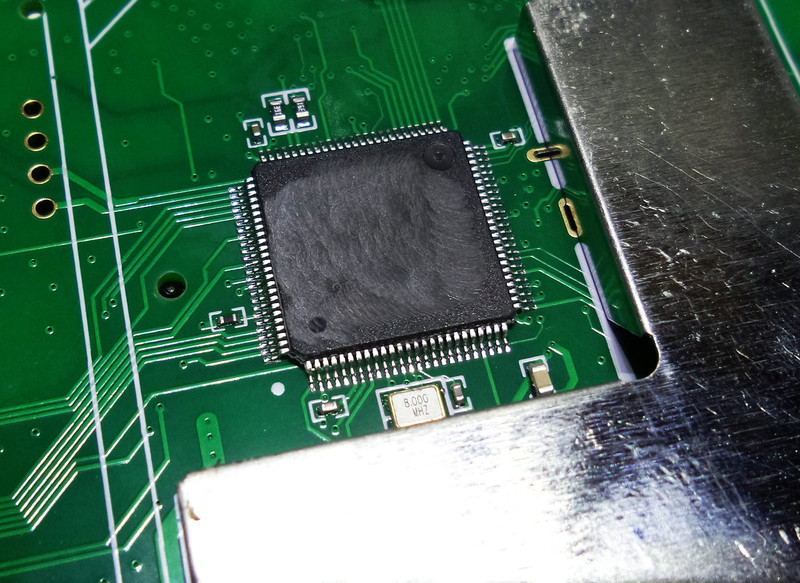

被打磨的主控。

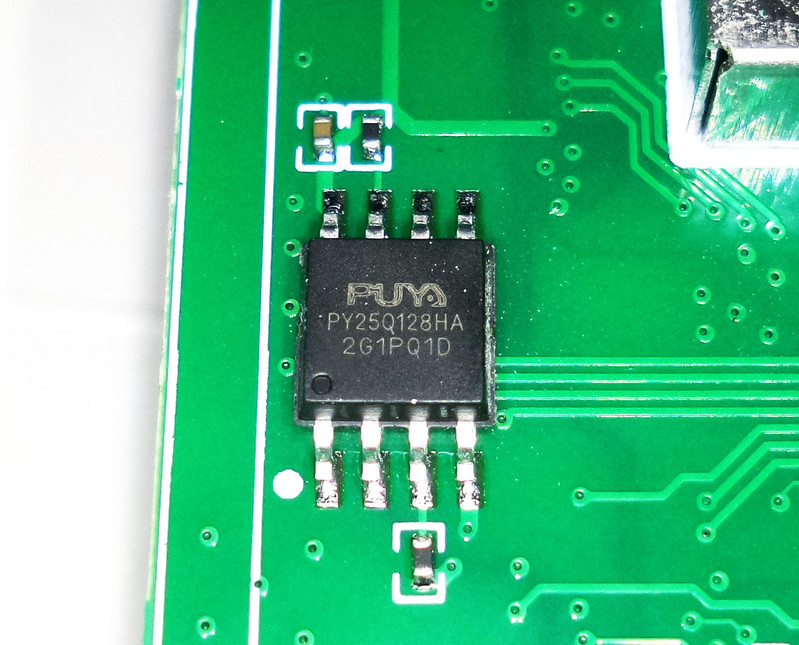

旁边是颗25Q128

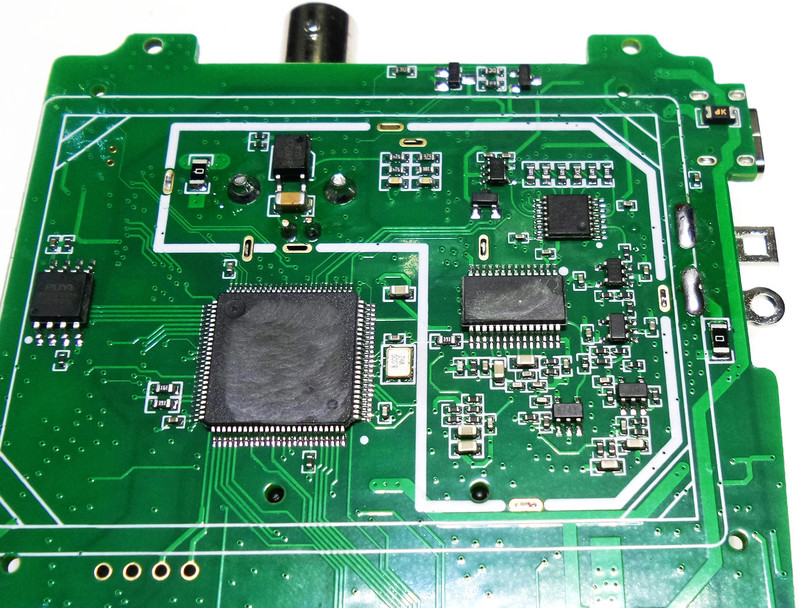

拆掉屏蔽罩看看。

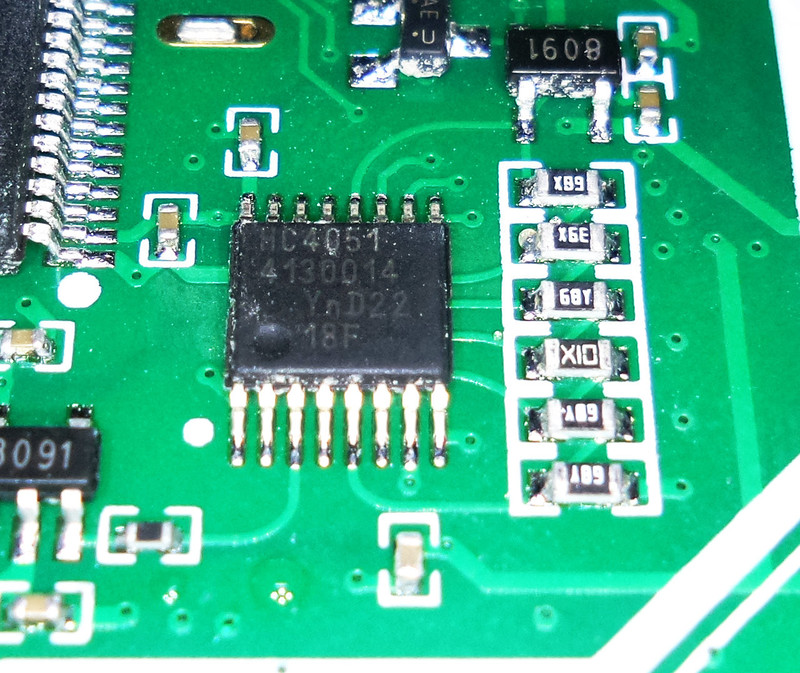

74HC4051

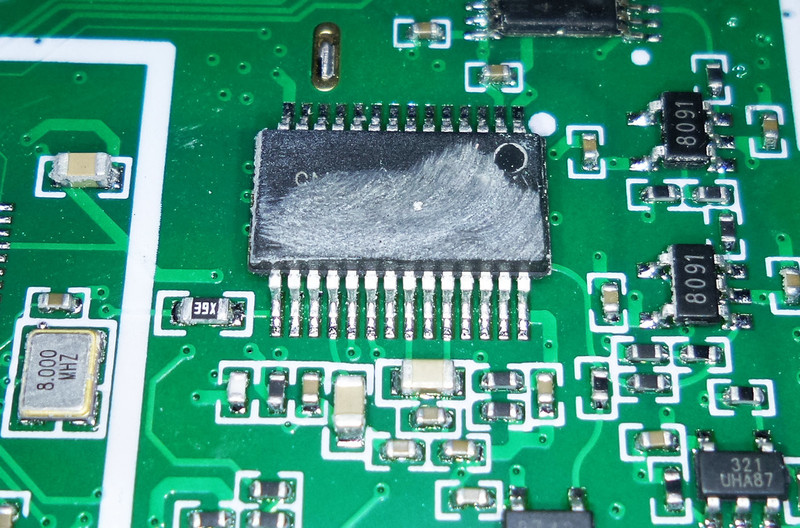

这颗被打磨的不知是个啥。

这次的ZT702S 是不是个好示波器我不清楚。但它绝对是个好万用表!(除了有点费电。。。)
