实测 S1 的电压档阻抗有多大？

发表于：2018-8-3 21:31:47 5434
万用表
主题类别: 技术_讨论
仪表品牌: 众仪（ZOYI）
显示方式: 4000字
型号或关键字: ZT-S1

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

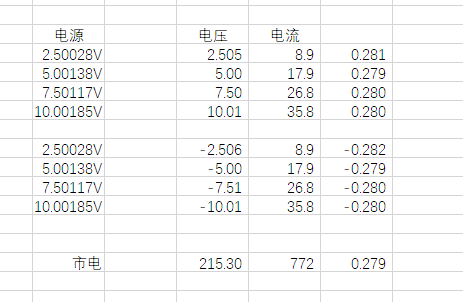

S1 的电压档阻抗有多大？用伏安法测试了一组数据

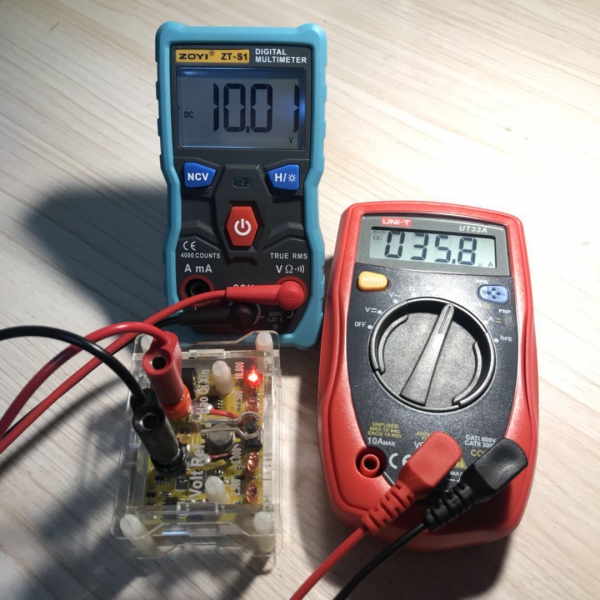

先测试的AD584，调换表笔测

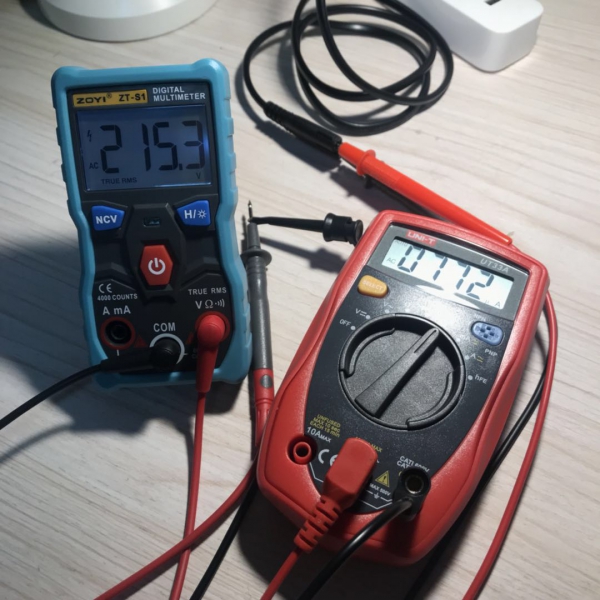

然后又测的市电



这样算来 阻抗  0.28M ， 很小。


#评测#万用表
收藏
送赞
分享

相关帖子

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（6）

chen131578 数字精灵 2018-8-3 21:41:25

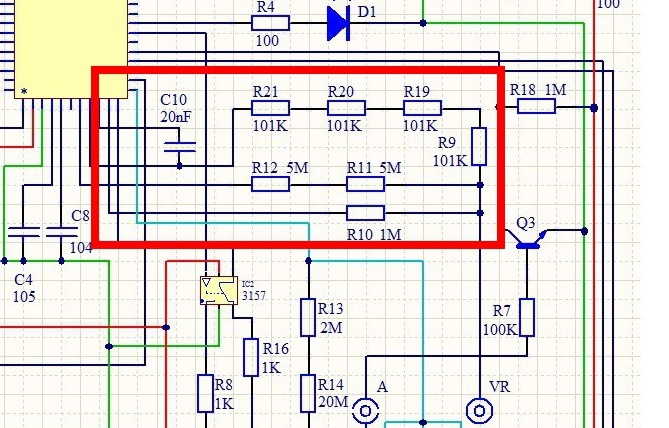

早先，看原理图，三个连接VΩ插孔的电阻分别是10MΩ、5MΩ+5MΩ，4个101K欧姆（404K欧姆）感觉电压档应该不到10MΩ。
楼主给解决了疑惑。
听说，底阻也有好处，静电干扰小。
2018-8-3 21:41:25 回复
jsycwnw 数字大师 2018-8-4 07:20:15
谢谢分享！学习了
2018-8-4 07:20:15 回复
kyhwhb 数字大神 2018-8-4 08:27:59
本帖最后由 巍巍兴安 于 2018-8-4 08:32 编辑

看原理图，三个连接VR插孔的电阻分别是1MΩ、10MΩ(5MΩ+5MΩ)及0.404MΩ(4个101kΩ串联），如果按并联形式计算总电阻也是0.280MΩ左右。

-----------------------------------------------------------------------------------------------------------------------------------------------




2018-8-4 08:27:59 回复
chen131578 数字精灵 2018-8-4 09:52:25
巍巍兴安 发表于 2018-8-4 08:27
看原理图，三个连接VR插孔的电阻分别是1MΩ、10MΩ(5MΩ+5MΩ)及0.404MΩ(4个101kΩ串联），如果按并联形式 ...

看错了，R10原来是1MΩ。原理图看了不下1次我怎么后来么没发现呢？看样还不够细心。开始看错了，始终就当成10MΩ了。
2018-8-4 09:52:25 回复
SG830 数字梦想家 2018-8-4 14:44:33
这个表，拿到手时我就知道它的输入阻抗低了，不过它是电工表，低了有好处，抗干扰能力强了。
2018-8-4 14:44:33 回复
sonj 数字斗士 2018-8-11 08:08:15
两块都是不错的小表
2018-8-11 08:08:15 回复
