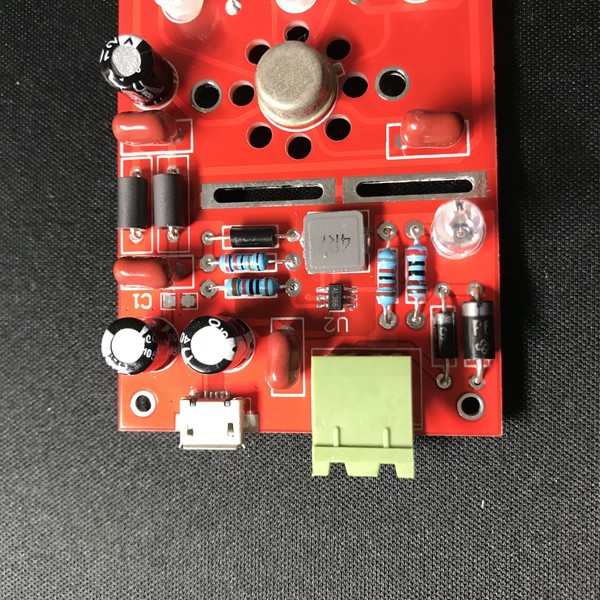

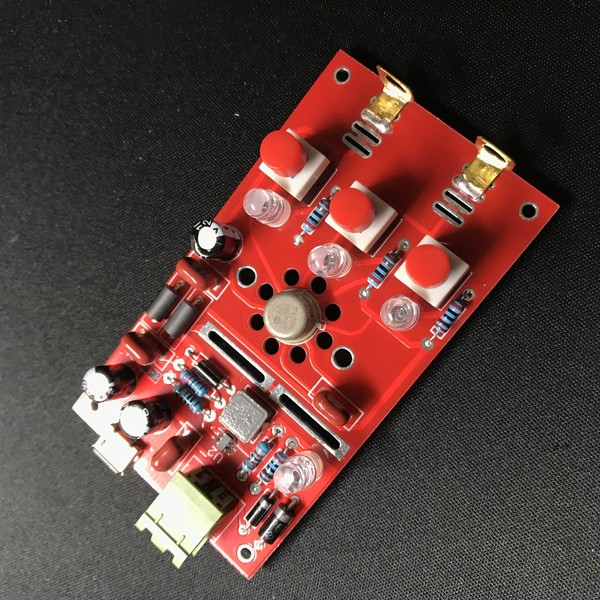

一个用了心的 AD584 基准

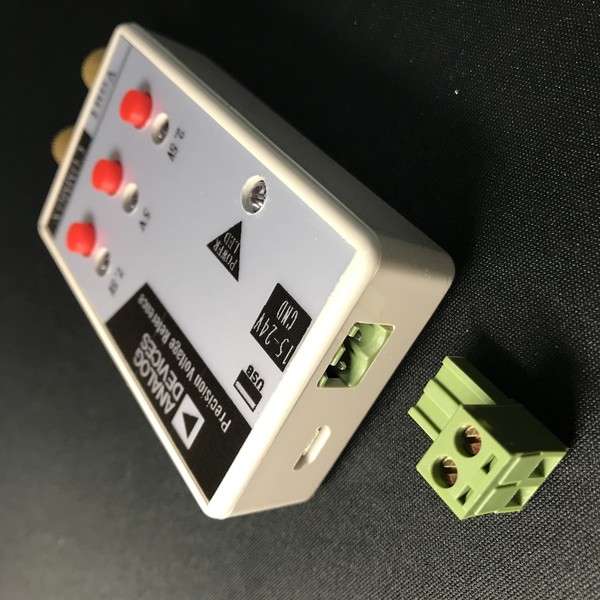

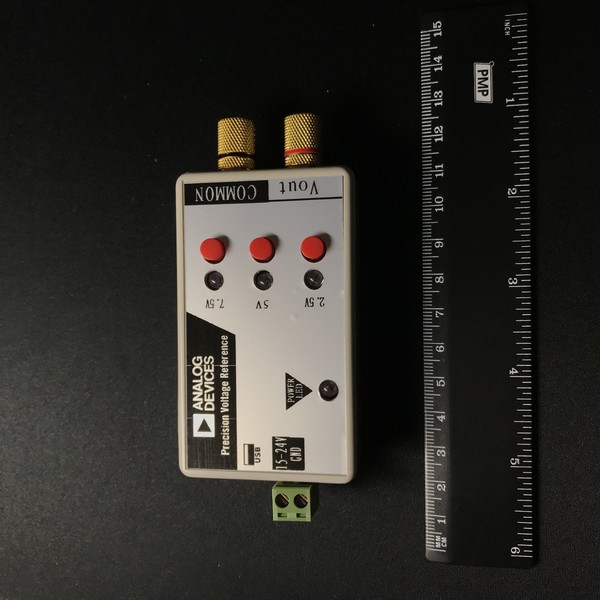

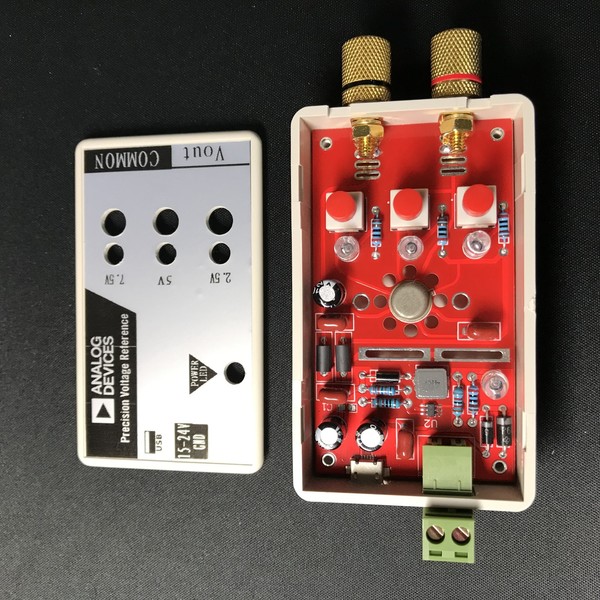

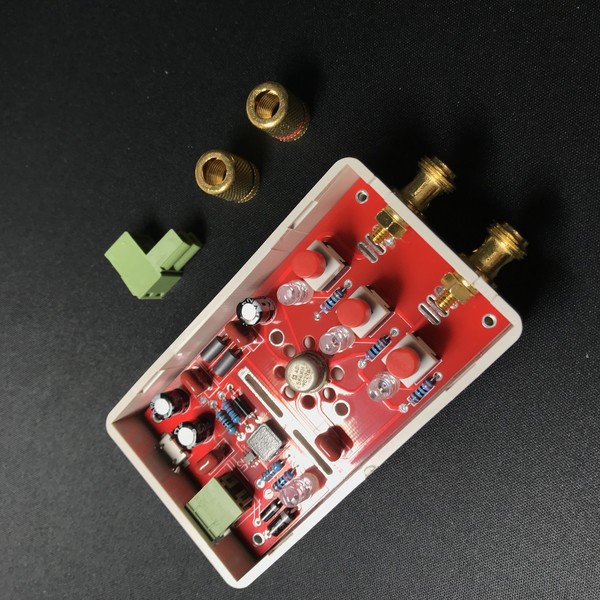

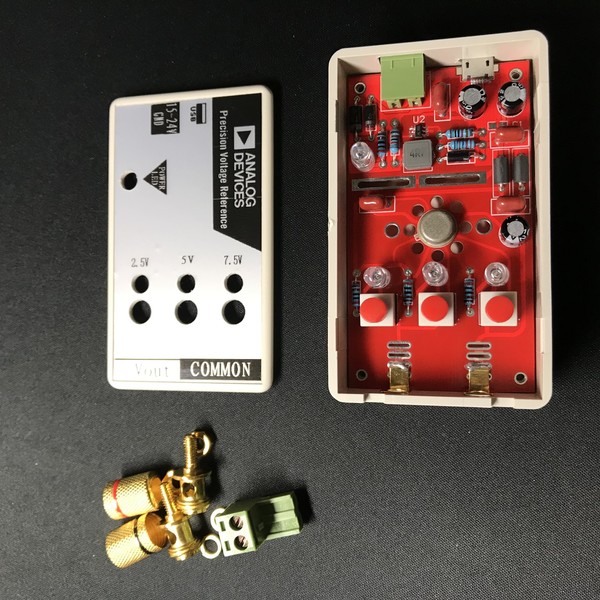

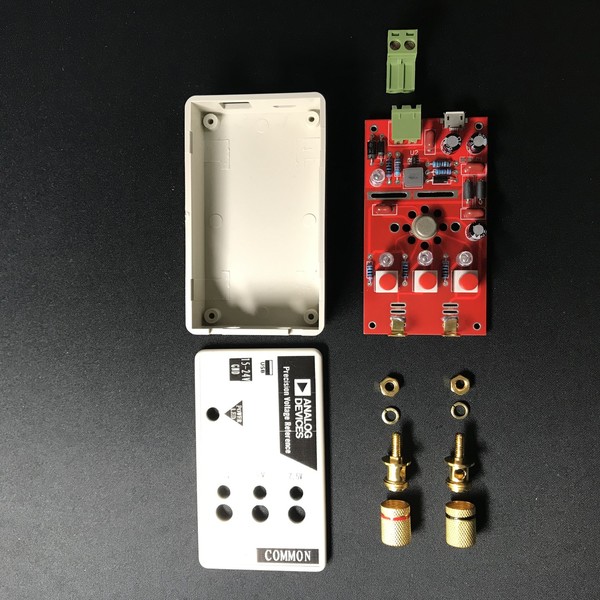

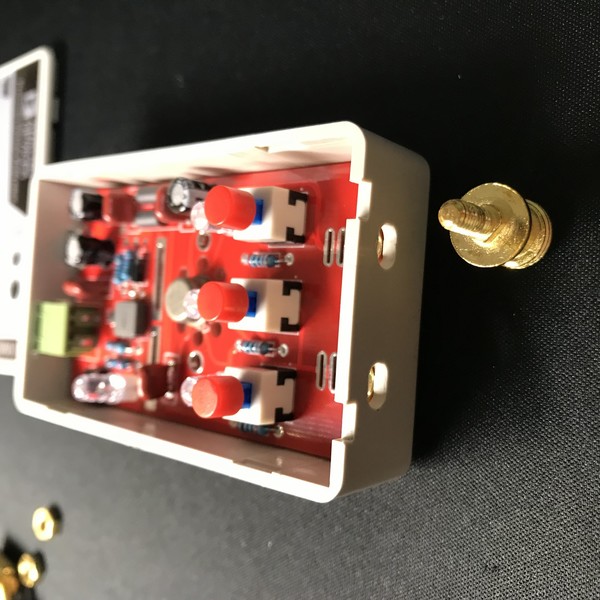

带壳子，可用5V microUSB ，或者 15-24V电源，制作者蛮用心的
入手一个，学习学习

图片不知怎么都是倒下的了....

真的很用心，老头子的待遇。

优利德需要稍微调下，数值偏低我的也是偏低稍微了一下  就好了

刘大大 发表于 2019-2-24 18:20
优利德需要稍微调下，数值偏低我的也是偏低稍微了一下  就好了

本想调的，PCB板上电源没找到接入固定方法，呵呵。感觉此表温飘很小，想来调一下就完美了。

5free 发表于 2019-2-24 20:04
本想调的，PCB板上电源没找到接入固定方法，呵呵。感觉此表温飘很小，想来调一下就完美了。
...

我就是稍微扭一下又装上试机  发现完美

是很用心，不错

很精致，价格可能也比较贵吧，我的基准是某宝上十几块一个的，还是一块裸板，靠跳线帽改变电压。

是很精致

漂亮，很漂亮，电路设计固然重要，外观也重要

哈哈，还可以，用的老元件是拆机货吧？

请楼主给个链接好吗。谢谢了。

乐在其中110 发表于 2019-2-26 01:04
请楼主给个链接好吗。谢谢了。

这种量不会太多，AD584元器件价就不便宜，卖家才卖26元，也只能是初期。
这里不能发淘宝链接，自己淘宝搜AD584就行

乐在其中110 发表于 2019-2-26 01:04
请楼主给个链接好吗。谢谢了。

真的要买呀，还是要慎重。 知道月饼盒吧。
提点个人意见，1、钱不要过度用在外包装上，比例失衡。2、测测指针表、3位半还可以，4位半免了吧。

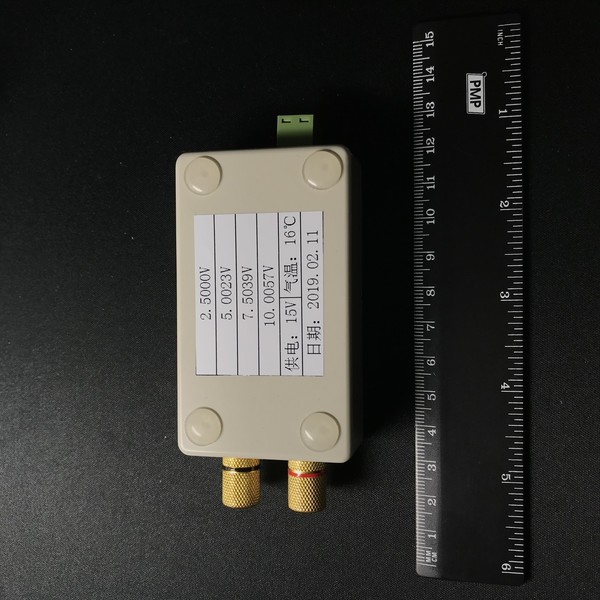

为什么？  1、584L的温飘高达30ppm，与多数手持表相当，和温度共舞。2、不是有温度标定值吗，对，正是这个蛋痛的标定（16度）。看看商品仪器的温度标定，基本是在20几度，再上下延伸5~10度的使用范围，即可含盖大多正常的使用环境。
如按本例在16度标定，那么到了26度（较正常的温度），最有可能要飘了300ppm，10V的电压，在4位半的表要有3个字的偏差，已超越了大多4位半表的标注误差，包括一些9.999、8.888的4位表。你看看是谁测谁呢？

wgsd 发表于 2019-2-26 08:38
真的要买呀，还是要慎重。 知道月饼盒吧。
提点个人意见，1、钱不要过度用在外包装上，比例失衡。2、测测 ...

说的中肯，建议欣赏，不要买

年初也买了一个，整体感觉不错，价格其实并不贵。出于强迫症的要求，追求完美，指出几点：1.电压离散值是不是大了点，我的后缀是K，10v也是标10.0053。2.LED指示灯设计不错，但是5mm的LED有点突兀，功耗大了点，本来AD584功耗是很低的，可以内置一个用27A之类的干电池，很方便的，当然用usb电源就无所谓了。
现在还是想买个MAX63系列的IC作测量基准，初始误差1mv，无需标定（因为不是自己标定也无法放心），温漂1ppm每摄氏度。毕竟AD584之类出来的年头太久了。

agspring 发表于 2019-2-28 13:35
年初也买了一个，整体感觉不错，价格其实并不贵。出于强迫症的要求，追求完美，指出几点：1.电压离散值是不 ...

说的对AD584主要是太知名了

得开始关注其他一些芯片

看了下涨价了

这个模块电压切换设计有问题的
开关的接触电阻会影响输出电压
