万利达7寸DVD换屏修复
2010-2011还在北京的时候，在虎坊桥-永安路之间的胡同里，碧玺技贸有限公司，日本池上摄像机维修站的大本营里，09年5月份加入的我，一年间百无聊赖，不是上网就是上班，上网就是上班，下班还是上网，除非有任务去央视或者其相关的摄制组驻地维修维护设备外，我们的所有时间都是玩，上网，让当时很多朋友知道了都咬牙，就恨我们这帮“坐办公室”的：）。
其实，精神文化生活好了，物质文化生活几乎没有，当时打交道的，都是跟我住单位宿舍的二把手和他的家人，朋友圈，台里的几位常来的喝茶、磨球（麻栎根子磨手串，葫芦等，是二把手一大爱好，再就是网上K歌，边唱边喝茶，抽烟，他把这几大爱好都推广给身边朋友了，也算是拉拢感情，毕竟他的分管的职务是业务，外向的人，这方面就是优势），我不好这些，就是闷头上网。
可以说08年年11月底，我就被莫名其妙的弄成矿坛的版主，（足足干了2年多，直到2010年平安夜又莫名其妙的变成了功勋会员，功会组织日益壮大，每位版主都在重复着我的故事，不过时间长短而已），后来管交易区，一天只要睁着眼，就不断刷屏，看帖子，处理纠纷，可谓勤勉之至，所以，电脑有时候都不关，随时挂着，车间宿舍各一台，醒了就看，有事就管。
可是，毕竟这精神生活太枯燥了，后来有网友提议我出去转转，可是，当时已经在北京工作生活第三年了，可以说，哪都没去过，我就是坐得住，一个人溜达啥劲啊。
终于有一天，一位“京都电子”联系上我，说早上来接我，一起去转破烂市场。本以为是虚言，没想到次日周六早上天蒙蒙亮，一辆面包就停在单位门外了，这位就是改变我今后生活规律的好朋友，现任矿坛管理员的那位老于，结果一去就不可收拾，第一次其实没见到什么，周六，都是挑剩下的垃圾，最终，只不过淘了块NEC的PCI-usb扩展卡，一个创新6声道声卡，还有俩记不清了的东西。
后来，我们相约，每周三（四）早上早早的去，7点前后回来，我也越来越胆大，每次准备几百块钱，都花干净了买一堆破烂回来。后来，这爱好把二把手感染了，他成了专职司机，我负责将他赌的坏电器修好，或者销毁。2年多，我砸进去两万三，卖只卖回来一万七八左右（包括到最近为止）。很多假冒伪劣，坏电器，走眼的数码产品，成为我的噩梦。不过，我不后悔，人生就像在赌博，有赌未必输，不赌肯定没有输，但是也没有摸到天胡，地胡，十三幺，九莲宝灯之类的那种兴奋感，我就是喜欢那种心跳的感觉。

UFO3000 · 2018-1-18 20:45:32

开场白的铺垫已经够长了，说点正文吧。
其中，有这么一台万利达7寸的DVD，叫PD-5702，当时赌了俩这路玩意，一个是5702，主要看中屏大，外观比较好，回来试机发现白屏，有时候顶部开始逐渐出现红黑线一层层逐行往下走，有时候会出现乱七八糟的颜色，反正从不出图像就是了，再一个记不清什么牌子的，好像是4寸屏的VCD，显示一下开机画面就灭的好像是，这俩带屏的都不便宜，现在回忆每个都接近一张绿老头票的价位。当时的感觉，就是摆好了一套小七对，偏偏最后一张凑对儿的牌，让上家碰胡了。
我每次去赌货回来，都直接拍照测试，然后当天或者当晚发帖卖，就图个热闹，图个乐，反正只要我还在北京，就不愁买不到相似的东西，我就当纯替大家赌货了，可是，类似这路屏有问题的机器，很少有人敢下手的，所以，无论如何没人要，可苦了我了，两个加起来就是一张红票的数，心疼啊，也难怪，大家眼里，给央视和全国各地电视台修摄像机，本身，我就是高手了，我都搞不定的东西，谁敢接手啊？
最终，这些卖不动的破烂，我想方设法打包，在离开北京的最后一天之前，还是先后都发回或者带回衡水，之后的日子还是断断续续的卖出部分东西，甚至在最近的一个星期之内的前几天，我还卖出个朝华20G的硬盘MP3呢，回来后，一直怀念那样的生活，一直梦回合众（旧货市场的官方名字，也有叫大柳树或者双龙的），现在，我短不了从网上买东西，赌货，以至于家里到处都满，门市都满了。
所以，前一阵想找出些用不到的，没法修的破烂拆了，卖各种材料，腾地方。无意中发现这个DVD，放了四五年之后的今天才发现，原来还是个DVD，没天理啊拆了真舍不得，不拆吧，真没用，给我个不拆的理由？XXX，马上就送你上路了，你还有什么交代的吗？......沉默......；好，我代表组织代表那啥枪毙了你。我枪呢？郁闷，想拆的时候，发现，电改锥竟然不知道什么时候不慎碰到开关，转了不知道几天了，彻底没电，难道是老天爷警告我，不让我拆，还有缓儿？大不了再审完之后：朝仓不是跳下去了吗？唐塔不是也跳下去了吗，那么请你也跳下去吧？：）
于是乎，找了个数码产品最爱用的黄屁股哥哥（不是烟卷啊，是那种带黄色绝缘环的那种插头，比同规格国产的略粗一点，大量出现在带屏DVD等产品的电源上，或者5V2A的PSP的电源上，我这个应该就是掐自某个报废爆炸的山寨的PSP电源，然后，用自制的电源送了9V电，还是白屏，本打算直接让它跳的，无意中，一个念头闪过，也说不清是有意还是无意，将一张自己刻录的CD放进去，（要是放张2.0的VCD或者DVD，那现在这机器就是尸体了）那是一张海飞（HIFI)试音碟的翻版，第一首是女声的少林少林，当这声音传出的时候，我傻了，放了这么多年，我一直以为是核心处理芯片坏了，从没怀疑过屏，因为压根就没放过碟试过（试也是转一下就停）我想的太复杂了，大概这就是老手和新手的区别吧？老手思维定向于高难度故障，新手则侧重于点线面的普通人的理解，线断啊，烧保险了，虚焊了。
这次出声，让我彻底颠覆了以前的思路，尝试着从VIDEO口取信号到前几个月买的一个二手能录像的可输入视频的MP4。画面出来了，万利达的开机画面，放一张京剧评剧的VCD1.1，也正常播放，兴奋啊，植物人要睁眼了！

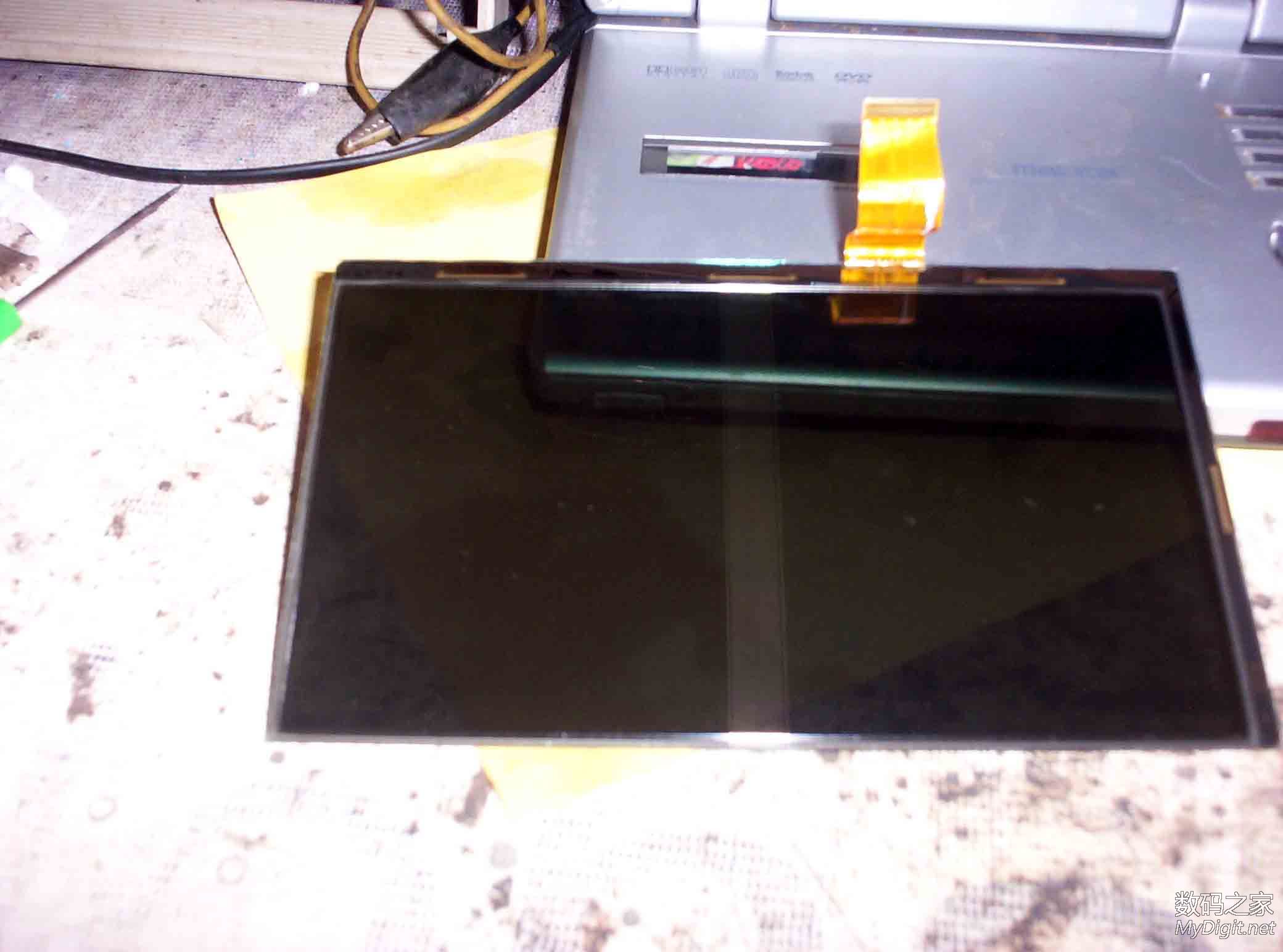

就算到这个时候，我仍不相信屏坏，因为屏确实没拆过，我拿示波器测三把屏线，一黑，一白两束，加一个三心的红绿黑电源加调光。示波器测不出什么，全是虚点子虚线之类，最后，决定拆屏，拆开后，发现这个7寸屏貌似哪里见过，试着将屏线重新插一下，无效，但是画面改变了，出现了青色和其他颜色的水纹，有点类似笔洗里边的笔尖上边一点青色颜料被稀释的过程，可是，感觉那线的折弯处也太死了吧，纯粹是180°的对折，试着将手指垫进去，将其捋直，瞬间出现图像，万利达的商标背景，跟外挂显示器的效果一样，心中狂喜，好了，可是，这只是昙花一现，或者说回光返照罢了，再无论怎么折腾也不行了，估计是彻底断了。

登录/注册后可看大图

UFO3000 · 2018-1-18 20:46:30

戚戚然如准备好了一把大三元，却被人家截胡一般，好恼啊。却又有点悲凉之感，家里还有俩卖不掉的7寸数码相框，或许那还有一线生机。

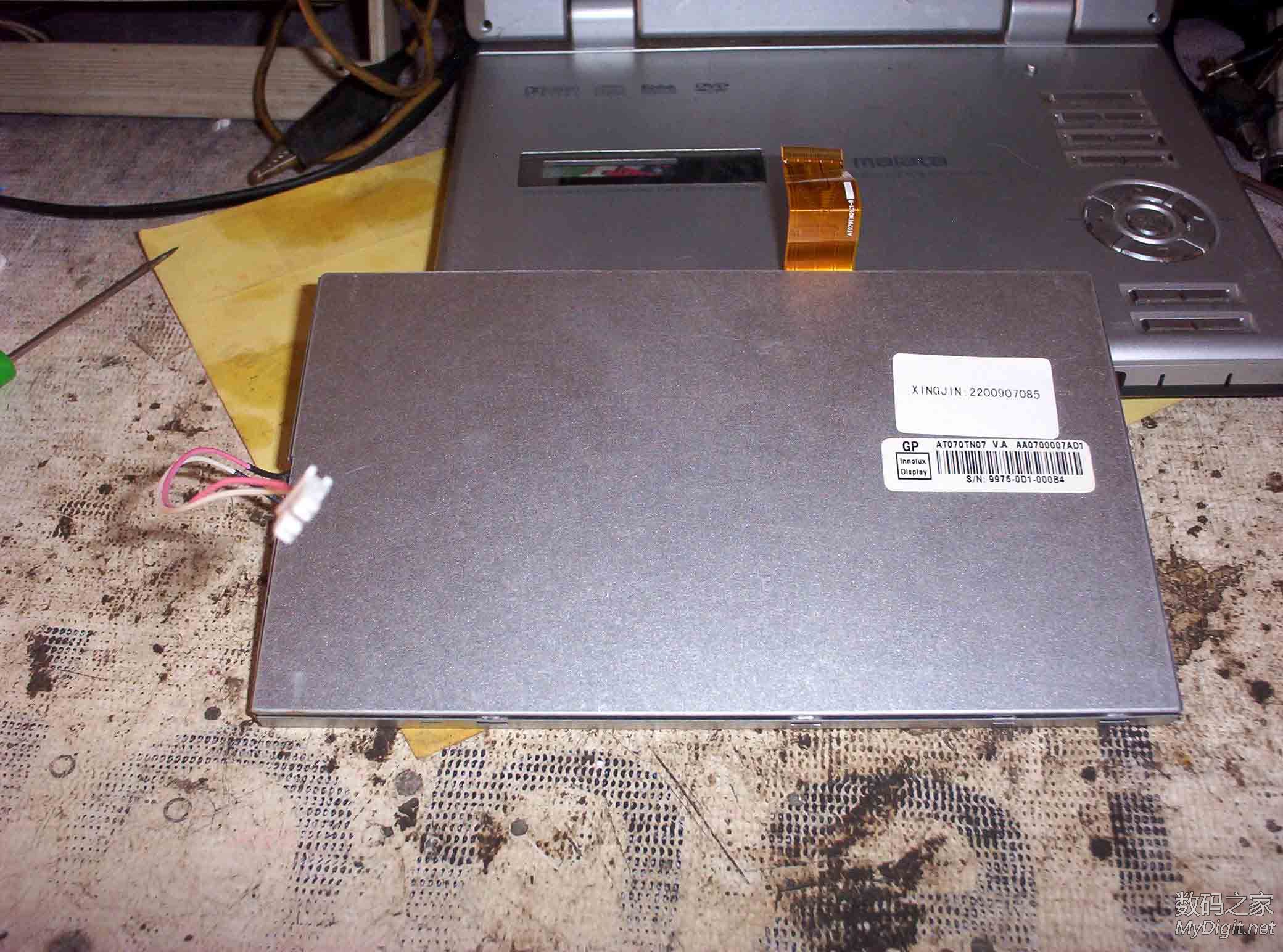

当晚，找出一个天敏的7寸相框，当年一共买过3个相框，最早那个记不清什么牌子了，白色的，带俩喇叭，内部结构复杂，支持MP3,文本等很多功能，那个舍不得拆，卖不上价就自己留了，后来一个黑一个白，黑色的那个前两年出掉了，这个白色的水晶框有个角裂开了，有点可惜，但是功能正常，只是少，基本上内置一个宝宝奶粉广告图，支持JPEG等格式图片，日历什么的，功能少，有点鸡肋，就拆它吧，记得这些屏，都是类似的黄软排线，拆开一看屏号AT070TN01一个字不差，老天爷太给面子了，无奈这个跟DVD的屏区别就是背光，这个是5V的LED背光，那个是9-12V的冷阴极管背光。拆屏换灯管，有点挑战性，不过，如今是背水一搏，已经没有退路了。

登录/注册后可看大图

UFO3000 · 2018-1-18 20:47:07

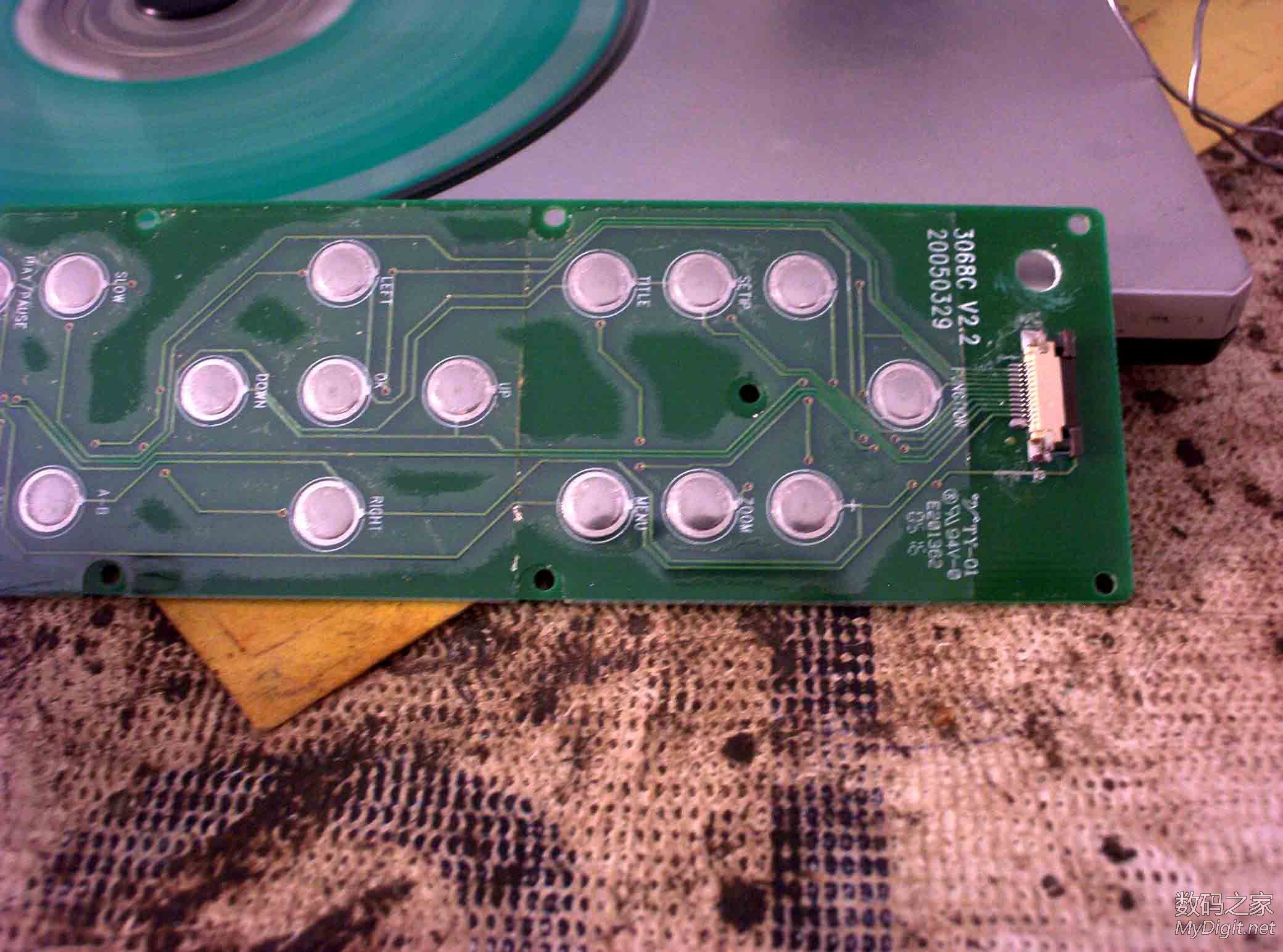

次日，将相框带去门市，拆开屏，没有换灯管，只是将屏对调，各自装回对方的“家中”，然后插上好屏的排线，通电瞬间还有点祈祷的意味，没想着能这么顺利，别啪嚓一声俩屏都完了就惨了。可是，当屏亮起来后，那万利达的商标出来时，真的美坏了，成功了，终于救活了这个机器，尽管目前只能播放CD，因为一没有遥控，二没有链接主板和舱门盖上键盘的排线（顺道求大家此机器的遥控或者7MM宽，13芯0.5MM间距的反头排线【既出线方向不是在一个面的那种，强行接通就是莫比乌斯环了】不知道我这文字描述能说清楚不？）所以，大部分VCD和dvd都有菜单，没有操作键过不去，只有部分光盘能直接播放。已经买了个万能DVD遥控了，不管用。这是目前比较悲催的地方，现在用个12V的开关电源接上那个插头，有了独立的电源，唯独就是这遥控或者排线的问题不好解决。正所谓天地本就不全，何必事事求全？可我不甘心啊。
