修个输出电压高的监控电源疑难杂症

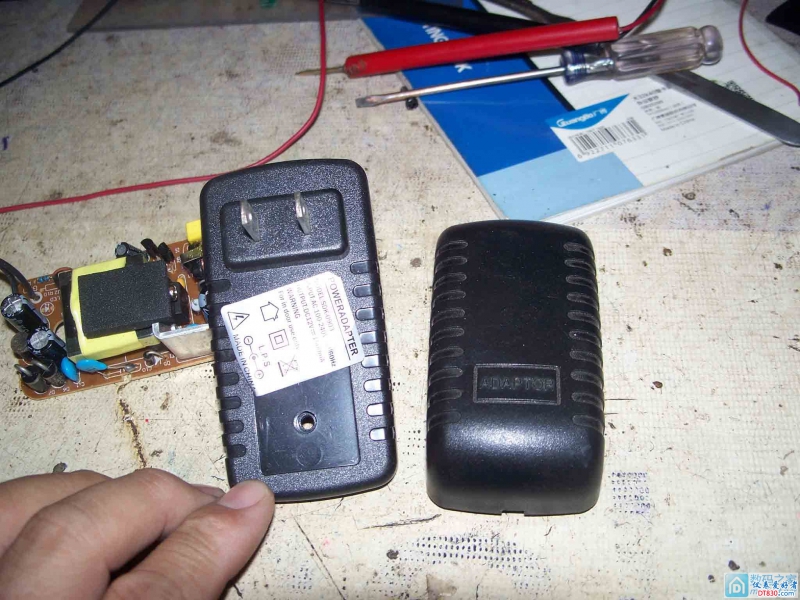

前两年，从ZHZ963那里买了几个很便宜的12V监控塑料壳电源，还好多数都没有投入使用，目前使用最多的，就是这个给5寸小监视器配套的这个，因为整天人在就开着，人走就断电，所以，利用率也算比较高了

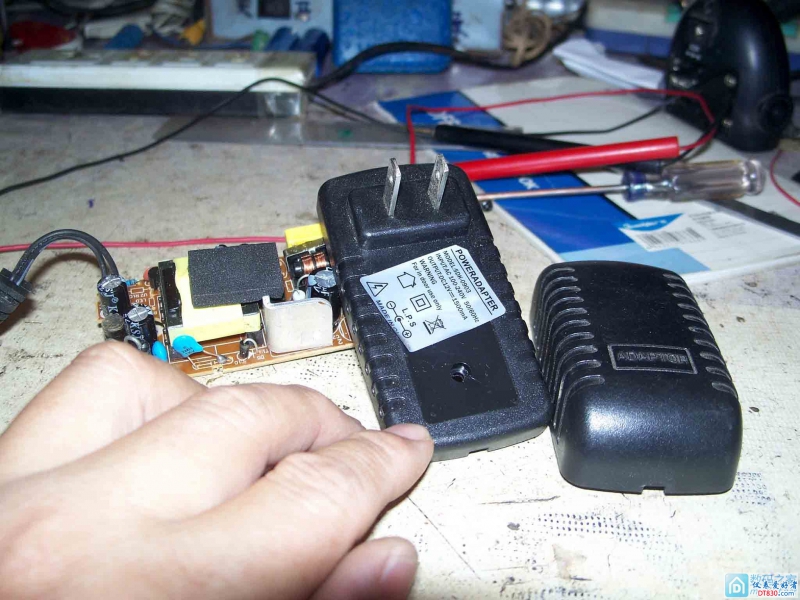

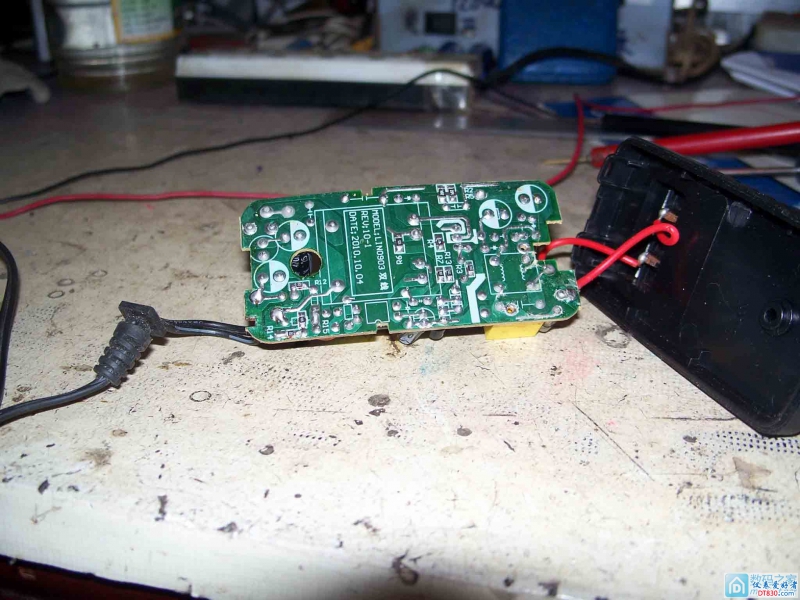

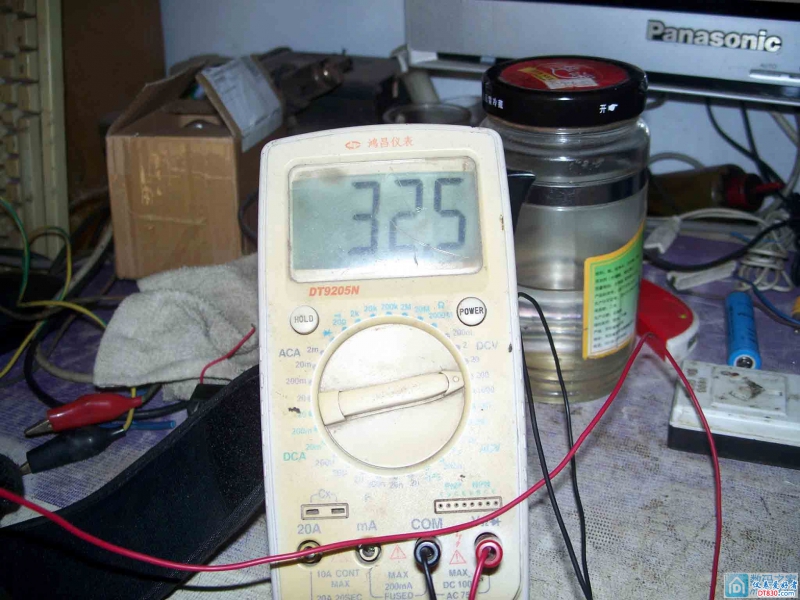

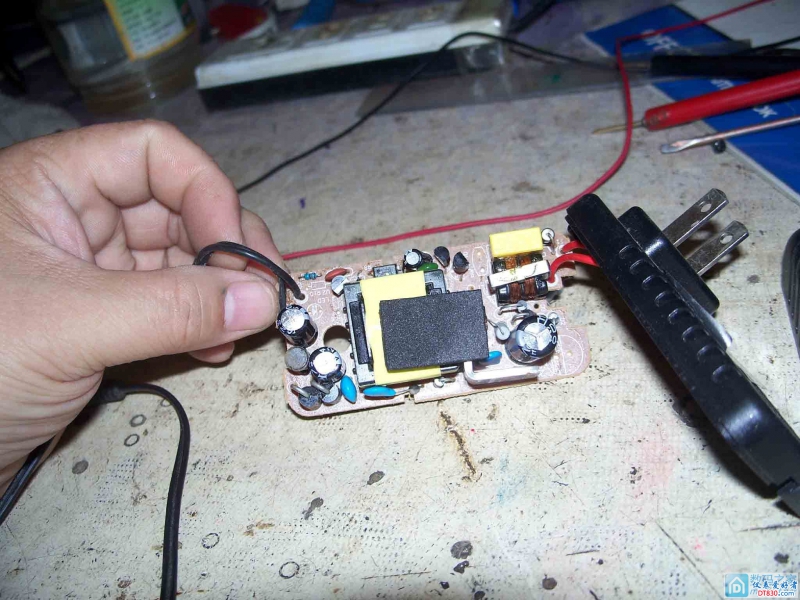

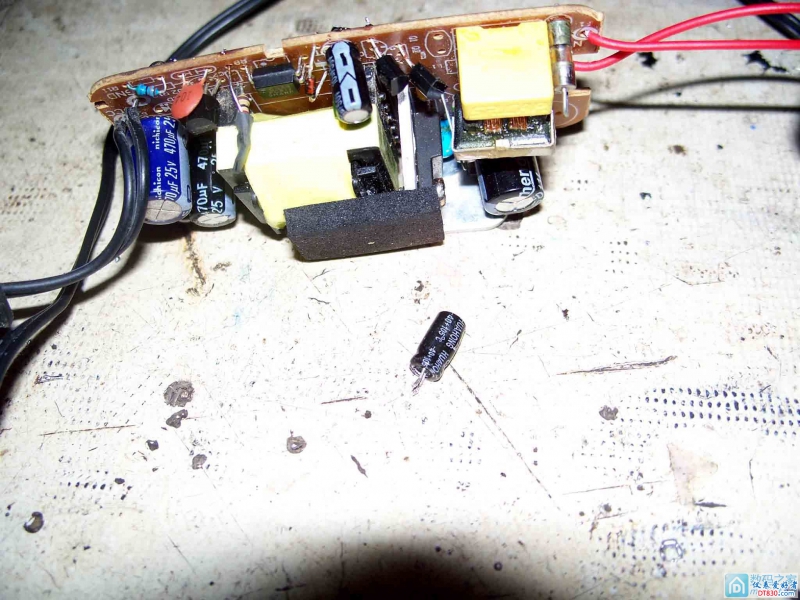

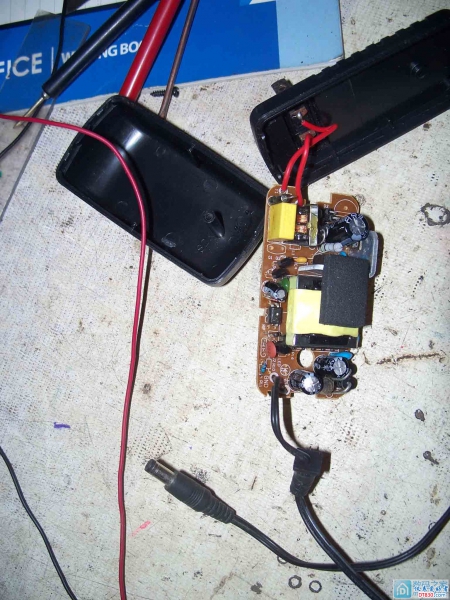

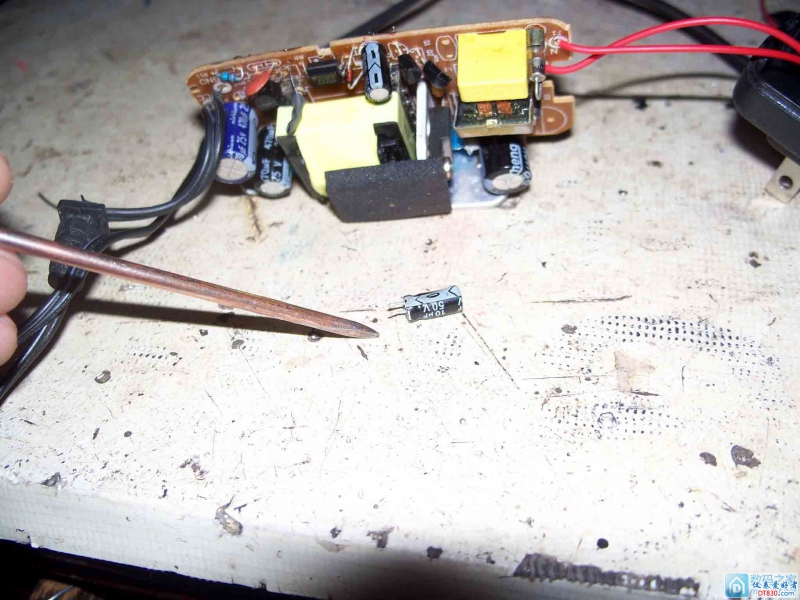

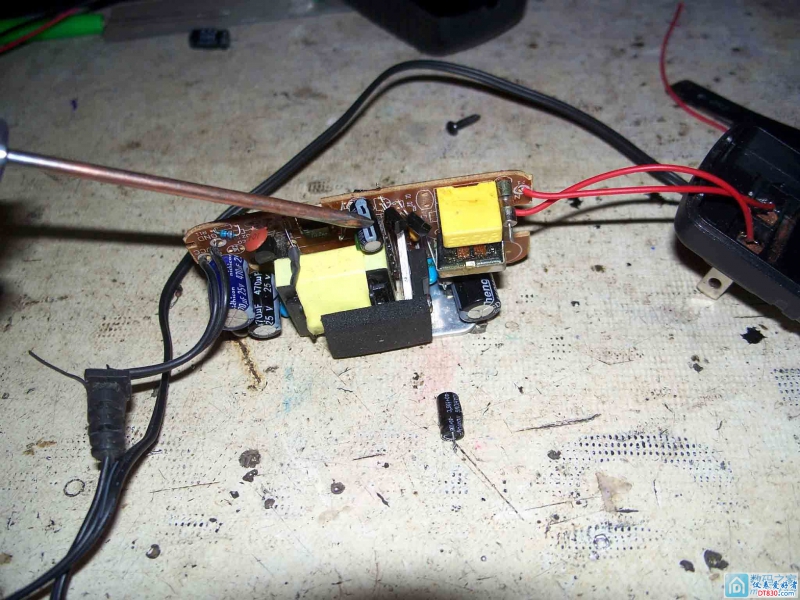

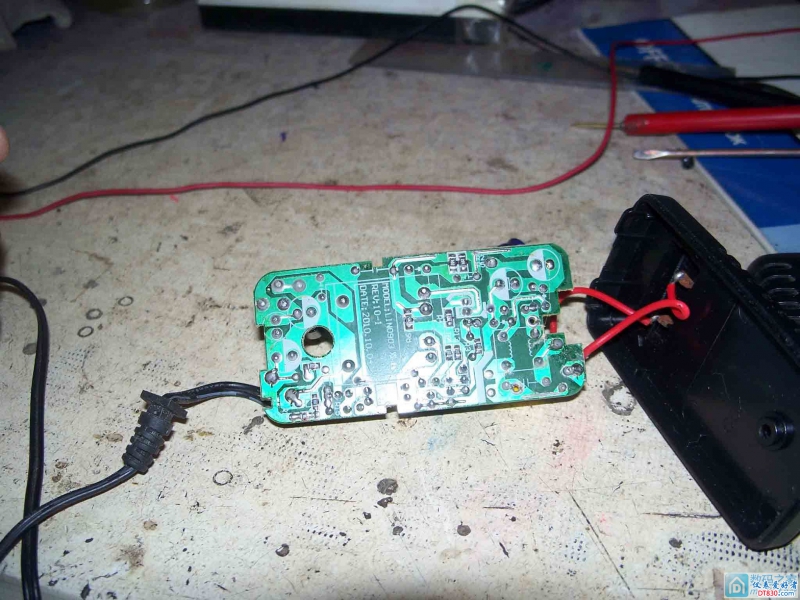

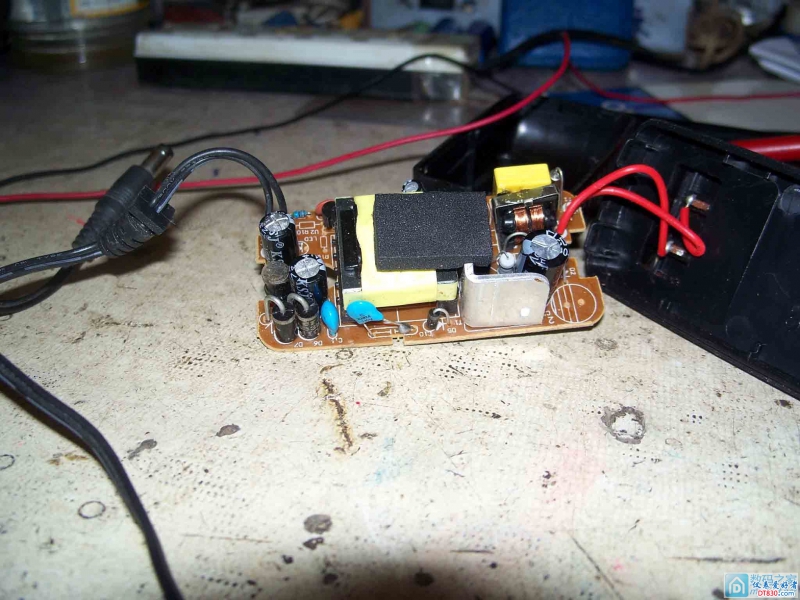

    前些天，有一天突然发现监视器上出现横拉丝，很频繁，平常没有这问题的，拧视频插头，发现不是它虚，索性换了一个电源，好了，于是，测量这个电源，发现，电压超过26V，以为表没电了呢，测那个好的，12V正常，于是，断定是电源的问题，开始修吧，拆开发现，输出电解鼓包了一个，很热，换上一个25V470uf的，换完这个，另外一个并联的又鼓了，看来不是电容失效导致的测量不准，而是因为电压高导致屡损电容，分析电路，光耦1脚这边接的一个从12V过来的电阻1/16w的，烧糊了，测量还有1K，换一个小于1K的几百欧电阻，也没啥改善，看来，这个不是问题所在，肯定是长期电压高导致的过耗烧糊，换一个1K的1/8w的，又根据电路，分析另一路取样电阻，发现了正反两面都是电阻的一对，拆除反面贴片无效，电压不往低变化，并联一个10K的，也没什么大变化，只是随着时间，这个输出电压也越来越高了，现在竟然32V以上了。还继续升，所以每次通电试验的时间很短，没法子，更换431吧，测量拆下的和准备换的431的正反值确实有些不同，满以为换上好了，没想到，换完还那样，又试着短路光耦的高压侧3-4脚，按说一般的电源，短路光耦就没输出了，没想到，电压虽然降低了些，但是还是高，有20V左右，郁闷啊，难道光耦真有问题？总感觉不对劲，于是，换一个新817，还是那样，维修陷入僵局，次级到初级就这么些个件，如果不在次级，难道在初级？突然发现光耦不是直接到初级的电路，它一个脚是串联个电解电容的，于是，拆下这个电容，是50V10UF,实测只有1.2uf心中窃喜，难道这个光耦不是控制的初级这边的电压，而是交流或者脉冲信号？这个电容小了频率高了，输出就高，于是，更换一个实测9.86UF的通电，再测，输出11.9V，正常了。又解决一难题，增长了见识。


这电源一般般，

杨甘艺 发表于 2018-2-2 21:18
这电源一般般，

是的，不过，如果我把今天给我们老爷子修的那按摩枕的12V2A电源的电路照片让你看过后，就得说，这按摩枕的电源，只能用垃圾表示了，跟这个一样的壳子就中间一小条板子，一个DIP7脚的没有7脚的没字芯片,3电解，4电阻，2-3个贴片电容之类，一个变压器，一个817，稳压管取样就那么个玩意DIP7电源芯片 1脚启动2脚接电容，3，5，6地，4接光耦8接变压器线圈整个电源没分量，万幸，SS310击穿，修复，那真叫节约成本啊，
