示波器使用入门（高清图解）

发表于：2018-1-18 21:47:17 6194
示波器
主题类别: 知识_经验
仪表品牌: 其它品牌
型号或关键字: 无

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

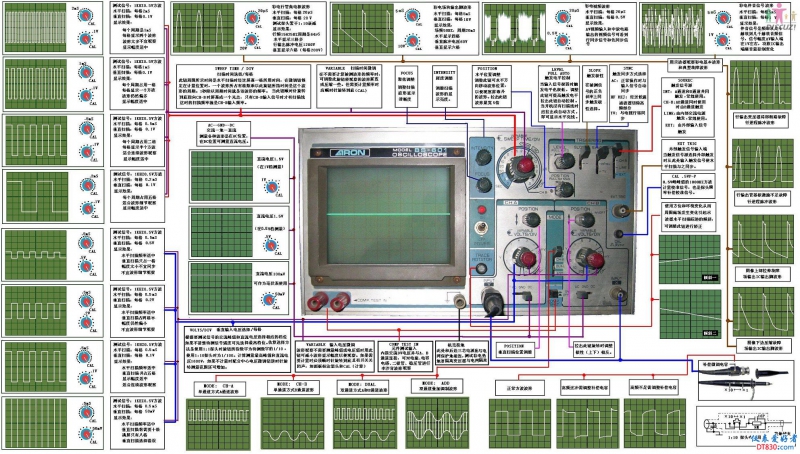

新手使用示波器，面对众多的旋钮和开关一时不知如何是好，尤其是老的模拟示波器，下面这张图详细介绍了它们的功用，可以帮助初学者快速掌握示波器的使用。

示波器使用入门

示波器使用入门



收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（10）

jsycwnw 数字大师 2018-1-21 09:52:13
谢谢分享！
2018-1-21 09:52:13 回复
有点好耍 数字奇才 2018-2-6 20:52:44
谢谢楼主分享！
2018-2-6 20:52:44 回复
roromiao 数字斗士 2018-2-7 09:53:26
很好。我非常需要它。。是否可以发送一张原图给我呢。
  我留着。好好学习看看
email roromiao@163.com
注明 DT830 示波器使用图
2018-2-7 09:53:26 回复
718005845 数字奇才 2018-4-11 11:41:40
好东西  谢谢楼主分享
2018-4-11 11:41:40 回复
jltzmy 数字精灵 2019-7-3 09:05:33
谢谢分享
2019-7-3 09:05:33 回复
Ken 数字小子 2019-7-26 00:37:54
谢谢分享
2019-7-26 00:37:54 回复
chen131578 数字精灵 2019-7-26 05:48:31
直观。有空仔细看看。
2019-7-26 05:48:31 回复
勇闯沙滩 数字大神 2019-7-26 06:34:40
这图易懂，谢谢楼主分享。
2019-7-26 06:34:40 回复
jltzmy 数字精灵 2019-10-22 01:42:15
谢谢分享，正考虑买一台
2019-10-22 01:42:15 回复
zhangwj98 数字精灵 2019-10-22 09:58:55
谢谢楼主分享
2019-10-22 09:58:55 回复
