定标的AD588初试

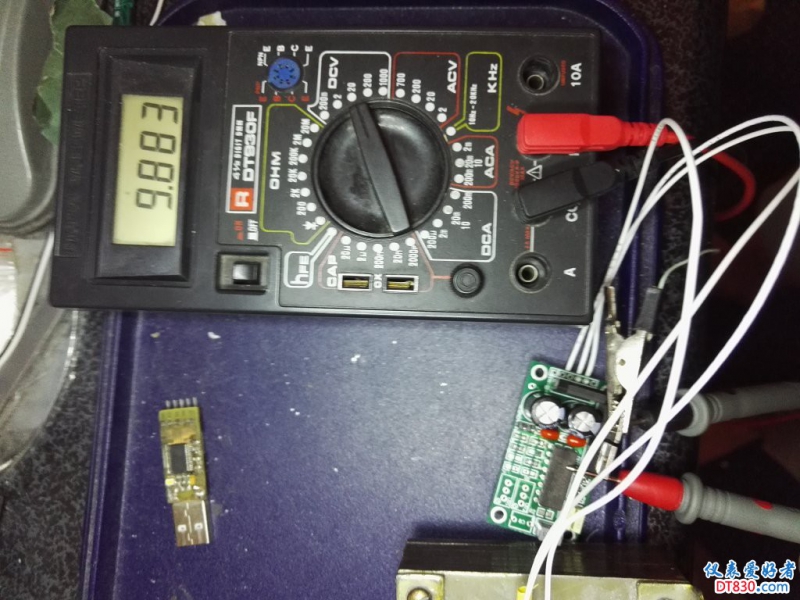

手上有个定标的AD588模块，随手找了个电源，通电测试电路正常，找了很久的一块DT930F表，用定标的AD588模块测了一下，AD588模块设置成+10V,+5V输出。不多说，上图。1.先测试+10V。

这个与模块标定的7位数值相差甚远。定标值10.000..V

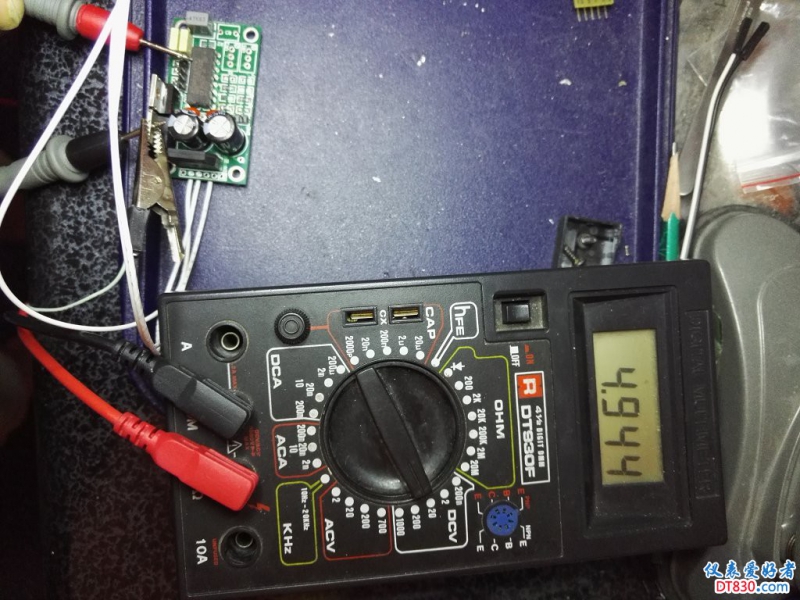

2.测试+5V。

这个也与定标模块的6位数值差太多。定标值5.000..V
通过测试说明此表使用时间过久，精准度已不够使用。手上没有众仪的的表，有兴趣试试，看机缘吧。

AD588BQ基本上不用标定，100%的核定4位半的表。

wgsd 发表于 2017-11-15 07:14
AD588BQ基本上不用标定，100%的核定4位半的表。

AD588B 有这么好？？

43545 发表于 2017-11-15 12:14
AD588B 有这么好？？

AD588BQ的指标就是小于1mV（不加电压调整的情况下）。
我以前淘宝的两个拆机AD588BQ，测试均在范围内。

有好的线性电源供电，AD588BQ可以长时间稳定输出,10V,5V,-10V,-5V，是个不错的基准源。

光速飞行 发表于 2017-11-15 13:51
有好的线性电源供电，AD588BQ可以长时间稳定输出,10V,5V,-10V,-5V，是个不错的基准源。 ...

经过恒温的AD588BQ，我的测量（不一定正确）几天末位数（10V第7位）不超过1个数（主要是表的变化）。
短期测量，如25度测量1小时，再30度或40度测量1小时，末位数均不超1位数。
长期测量因为环境温度的变化，表本身的变化较大（而且表的变化随温度的缓冲还较大）。

wgsd 发表于 2017-11-15 14:19
经过恒温的AD588BQ，我的测量（不一定正确）几天末位数（10V第7位）不超过1个数（主要是表的变化）。
短 ...

我们的工作室，不象国家的大研究院，什么设备都有才能测得准，只能在常温下测量，这样的条件下准就可以用，要测量小数点后的8位0的数值，是基础研究我们没这个条件。

wgsd 发表于 2017-11-15 14:19
经过恒温的AD588BQ，我的测量（不一定正确）几天末位数（10V第7位）不超过1个数（主要是表的变化）。
短 ...

还是你的评测比较专业。

wgsd 发表于 2017-11-15 13:46
AD588BQ的指标就是小于1mV（不加电压调整的情况下）。
我以前淘宝的两个拆机AD588BQ，测试均在范围内。 ...

大家还是用AD584的多啊，
AD588BQ 这么好，淘宝如何买真货？

43545 发表于 2017-11-15 15:45
大家还是用AD584的多啊，
AD588BQ 这么好，淘宝如何买真货？

因为AD588BQ使用双电源，所以不如单电源方便。
因为好假货才有市场。
看网上介绍新品价格比LM399还贵的。

wgsd 发表于 2017-11-15 15:55
因为AD588BQ使用双电源，所以不如单电源方便。
因为好假货才有市场。
看网上介绍新品价格比LM399还贵的。 ...

    低漂移：1.5 ppm/°C
    低初始误差： 1 mV
    引脚可编程输出，提供12位绝对精度
    电压输出:可同时输出+5 V +10V 或 -5 V -10V电压

    电流输出: 不采用运放缓冲  10mA ≤     运放缓冲输出 30mA ≤
    供电范围:±18 V  ~ ± 22V ，超过或低于此值有可能损坏器件或不能正常工作


xo304 发表于 2017-11-15 15:43
还是你的评测比较专业。

其实不恒温也是挺好的，它的温飘说明是1.5PPm，我测量的不一定有代表性，温度在25度到35度小于1PPm,这个也合乎情理，因为它的1.5PPm也是全温度范围的平均值，超过45度明显温飘显著升高。
我前端时间测得一只数据如下（这是我手中误差较大的一个，另一个10.00002左右）。
26.3度10.000143
27.6度10.000147
28.3度10.000150
30.5度10.000154
32.3度10.000156
34.5度10.000147
36.5度10.000138
38.5度10.000121
40.6度10.000094
42.5度10.000066
随着温度升高差距还在拉大。30度左右比较恒定，因为它自身温度也有30度左右。

43545 发表于 2017-11-15 16:15
低漂移：1.5 ppm/°C
    低初始误差： 1 mV
    引脚可编程输出，提供12位绝对精度

基准还是不带重负载稳妥，588带50K负载，6位半就能察觉。

wgsd 发表于 2017-11-15 16:19
其实不恒温也是挺好的，它的温飘说明是1.5PPm，我测量的不一定有代表性，温度在25度到35度小于1PPm,这个 ...

你的数据都是8位的，你有8位半表测好，我只有5位半，能测量到0.00000这个数。

光速飞行 发表于 2017-11-15 17:11
你的数据都是8位的，你有8位半表测好，我只有5位半，能测量到0.00000这个数。 ...

no,为了测量更可靠些，6位半提取内存数据，也可连电脑提取更直观些。

wgsd 发表于 2017-11-15 17:20
no,为了测量更可靠些，6位半提取内存数据，也可连电脑提取更直观些。

是上位机数据，我以为你有8位半了，如果要用到，我也想搞一台8位半，只看要不要用到。

光速飞行 发表于 2017-11-15 19:22
是上位机数据，我以为你有8位半了，如果要用到，我也想搞一台8位半，只看要不要用到。 ...

玩8位半的人少，都玩6位半，随潮流。
要不然6位后的数，没有对比的地方，是准，还是不准呢，天天得想着。

43545 发表于 2017-11-16 11:08
玩8位半的人少，都玩6位半，随潮流。
要不然6位后的数，没有对比的地方，是准，还是不准呢，天天得想着。 ...

所以说嘛，能不能用上，用到了才要。

学习了，谢谢楼主分享！
