拆个泰坦激光转速测试仪。

说实话，不知道这玩意能用在什么地方。也不知道我有啥需要测转速的东西。。。
先留着吧，没准什么时候就用上了呢。

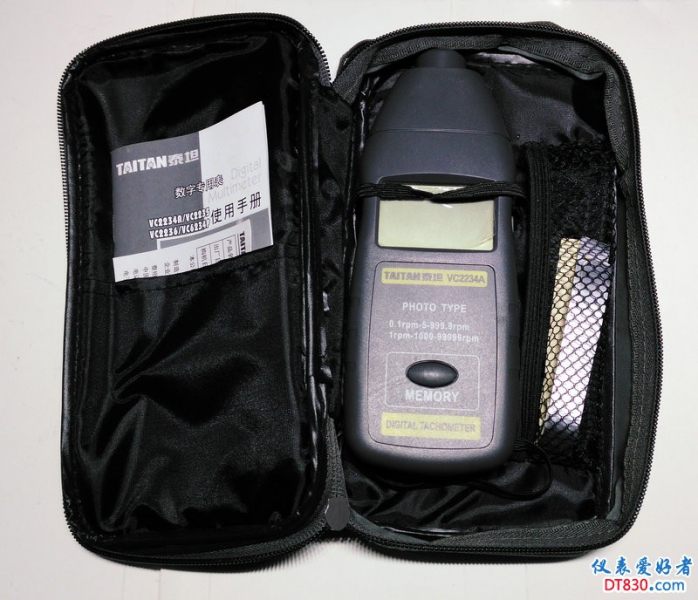

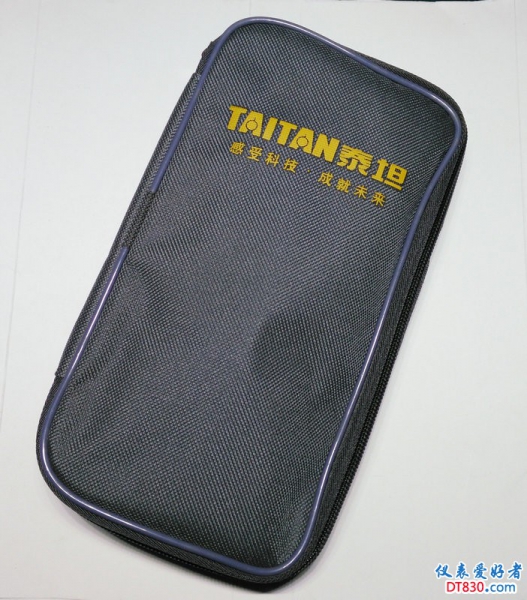

收纳布袋，软塌塌的。个头不小。。。用来装工具也不错。

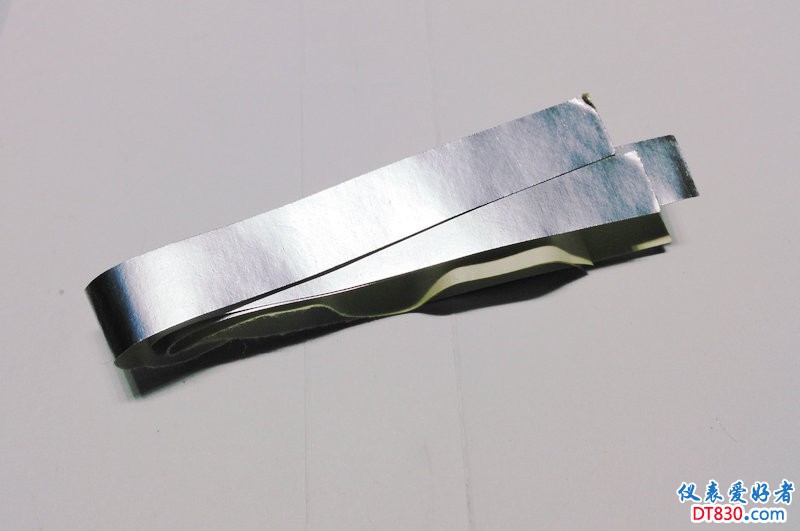

附送的反光贴纸。

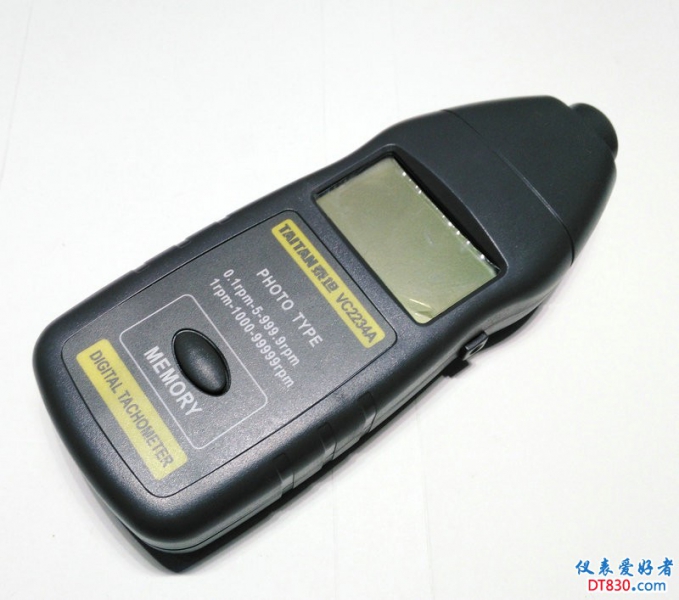

主机。

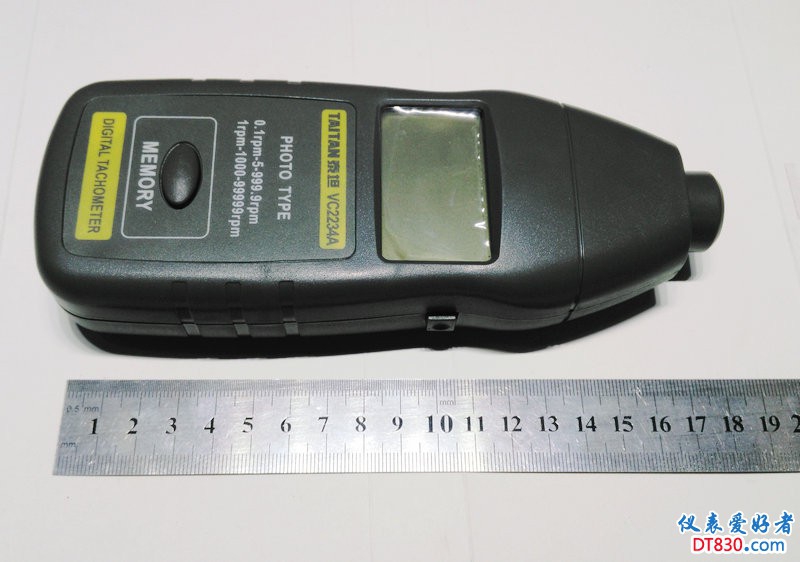

这货个头好大的说。。。长度都快到20cm了。。。

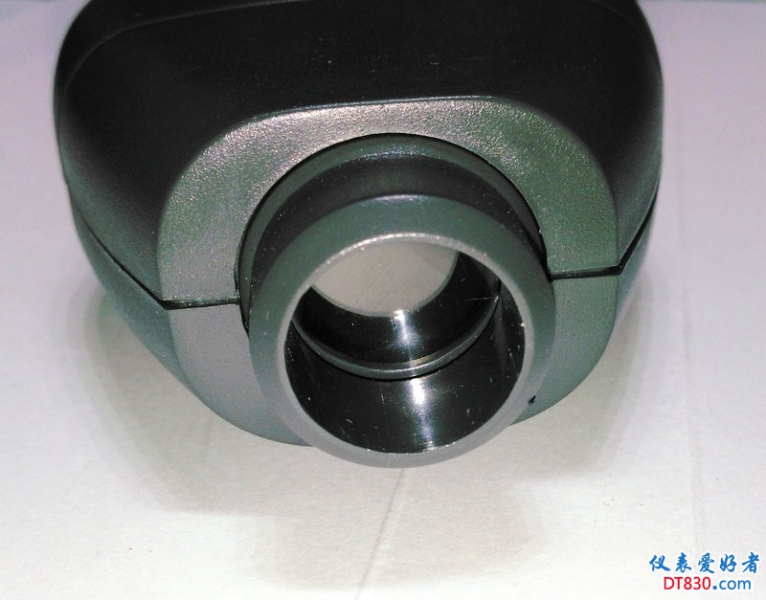

头部收发部分。里面好像有个镜片。

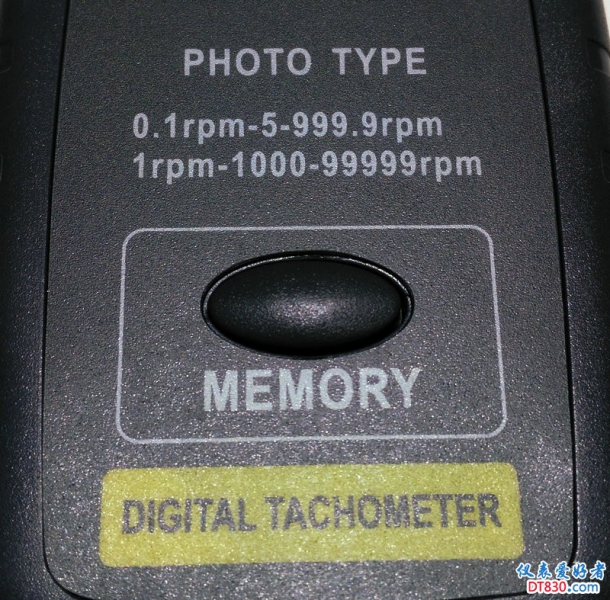

测量范围和记忆按钮。

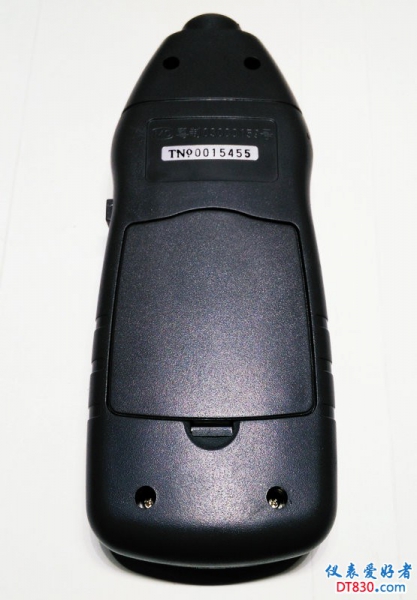

背面。

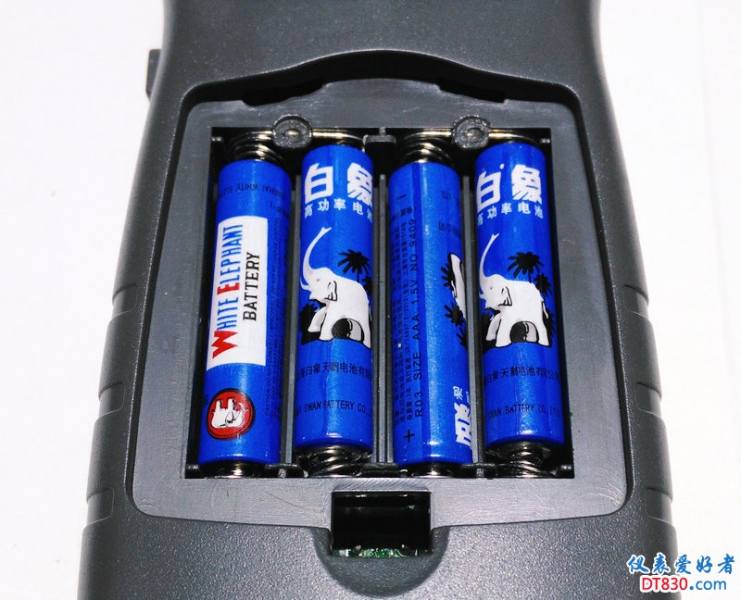

4节7号电池。。。

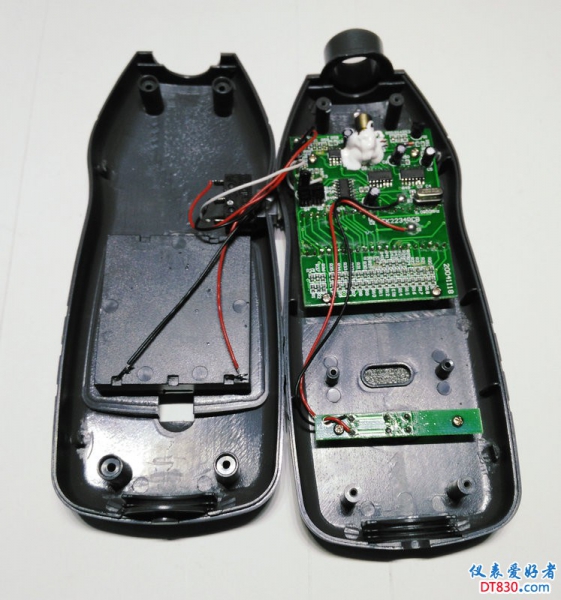

拆开外壳以后的样子。

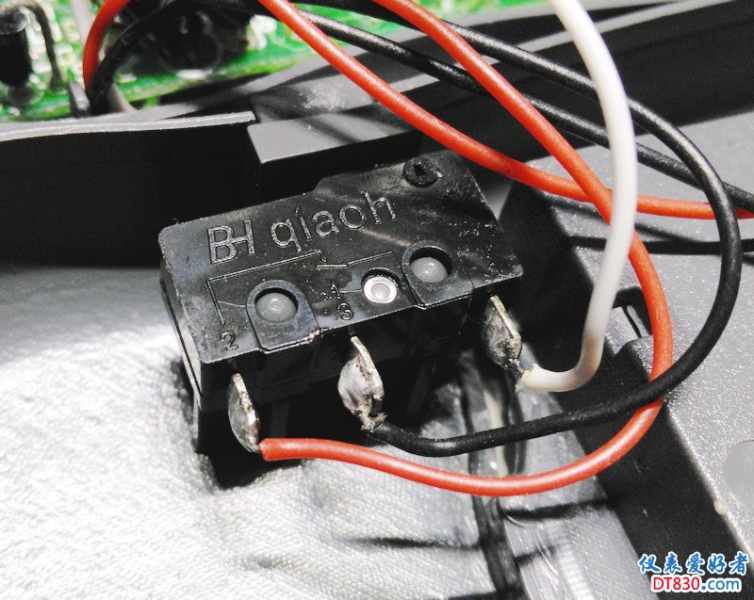

安装在侧面的测试开关。

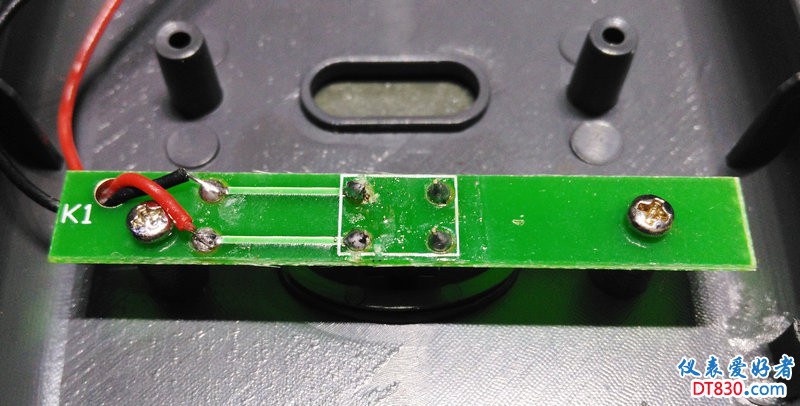

记忆按钮开关。就这一个小开关，还做了块电路板。。。

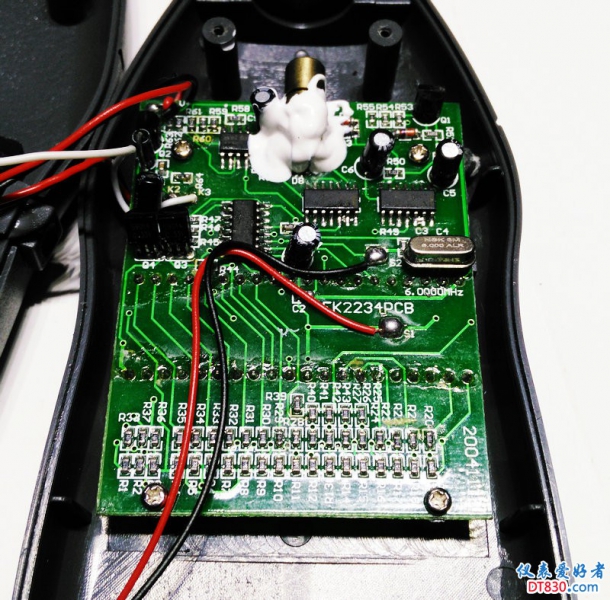

主电路板。

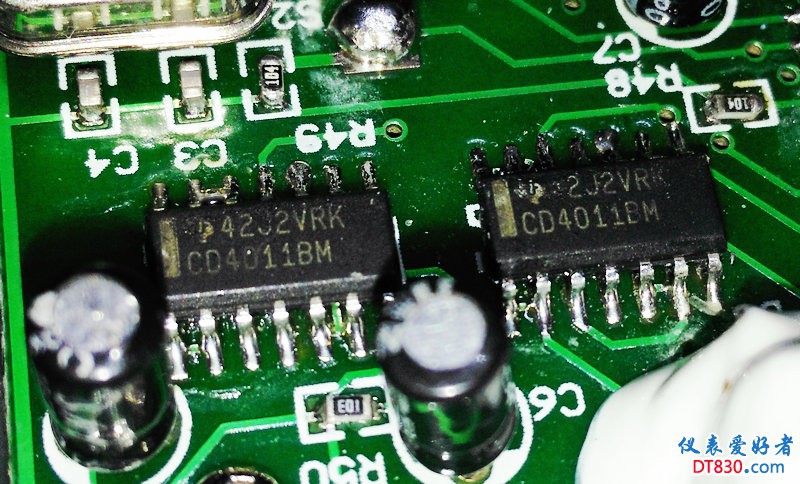

两枚CD4011 与非门。

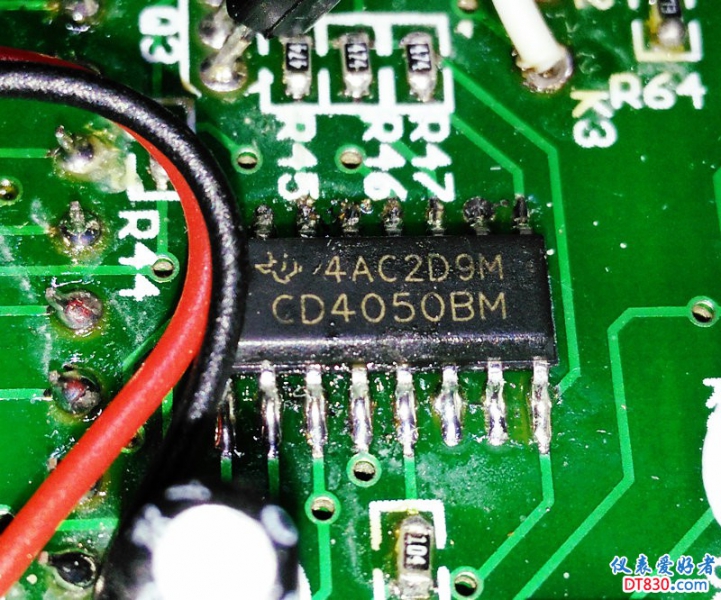

CD4050非反向缓冲器。

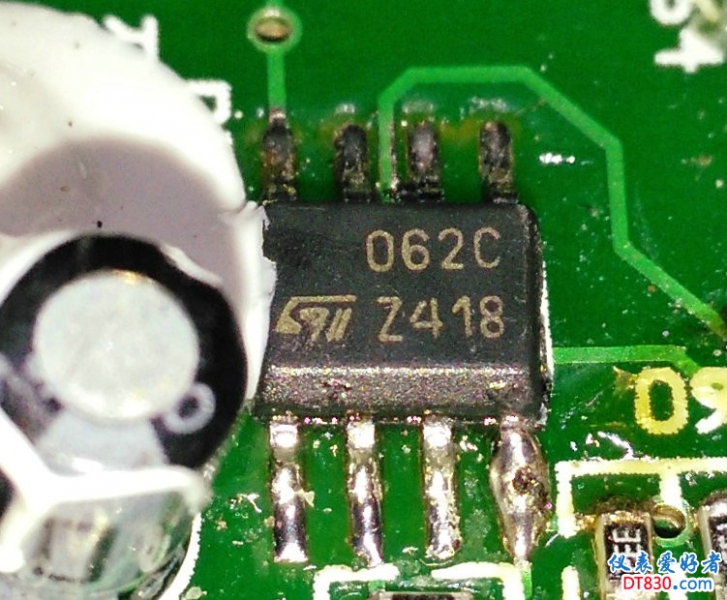

ST 运放？

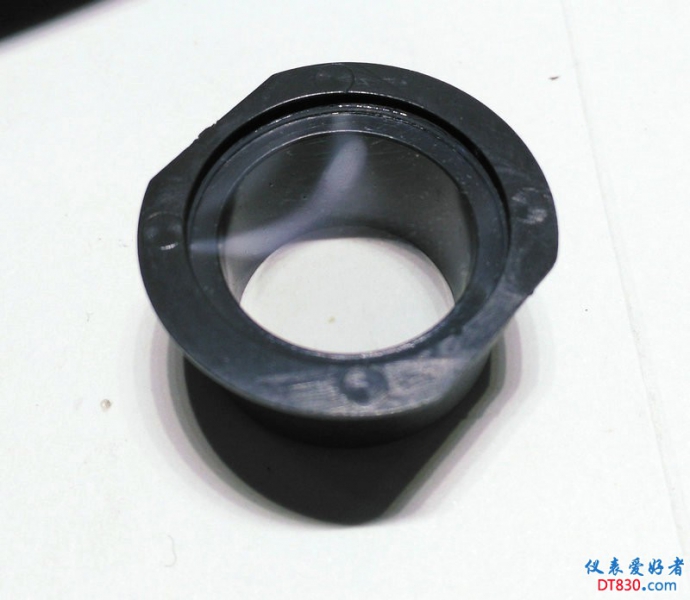

收发窗口的镜片实际上只是一块普通的塑料片。

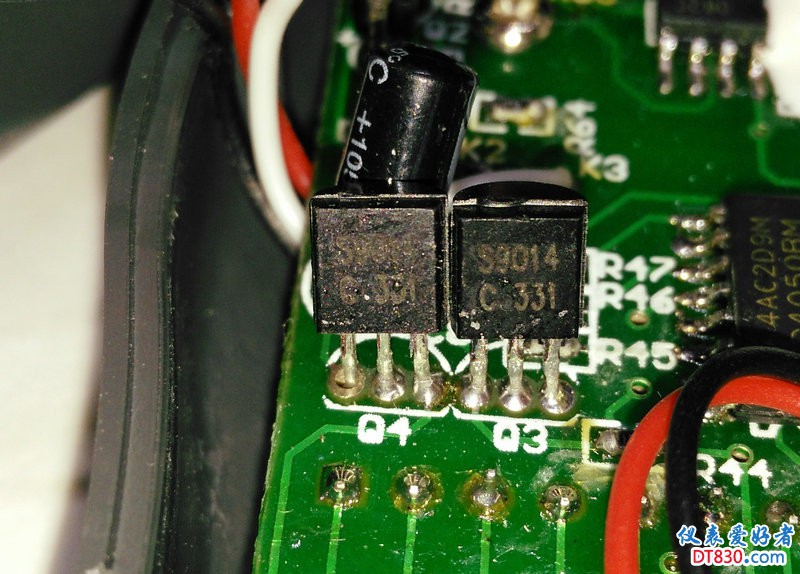

9014X2

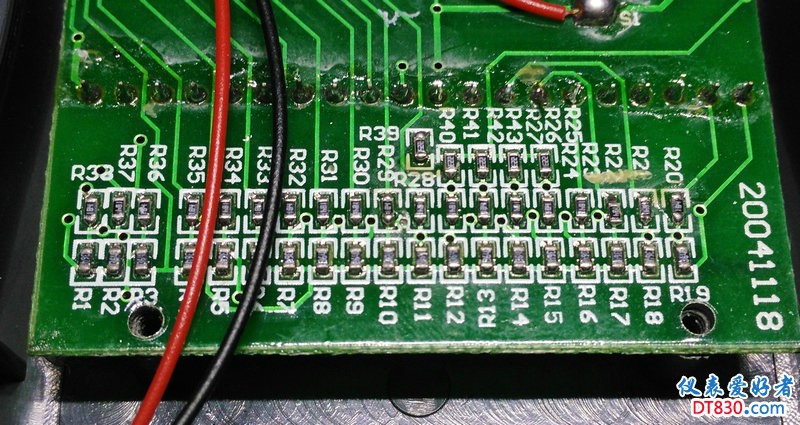

连接液晶屏的两排电阻。

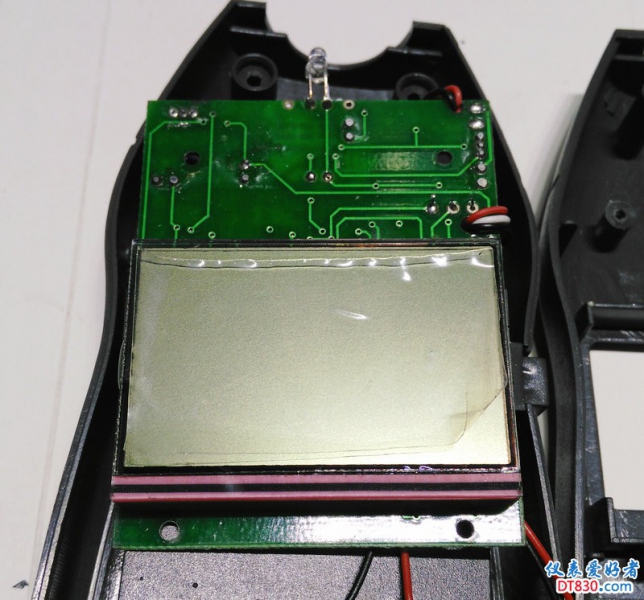

电路板拆下来翻个面。液晶屏个头还不小！

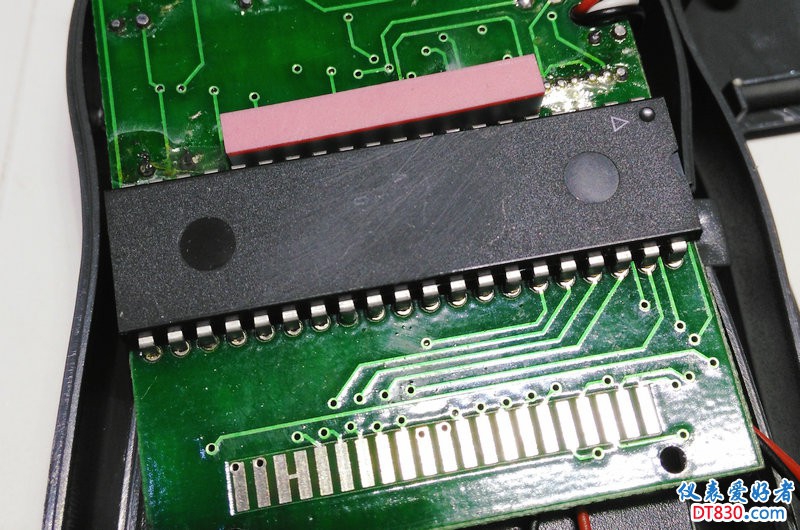

打磨的51单片机。

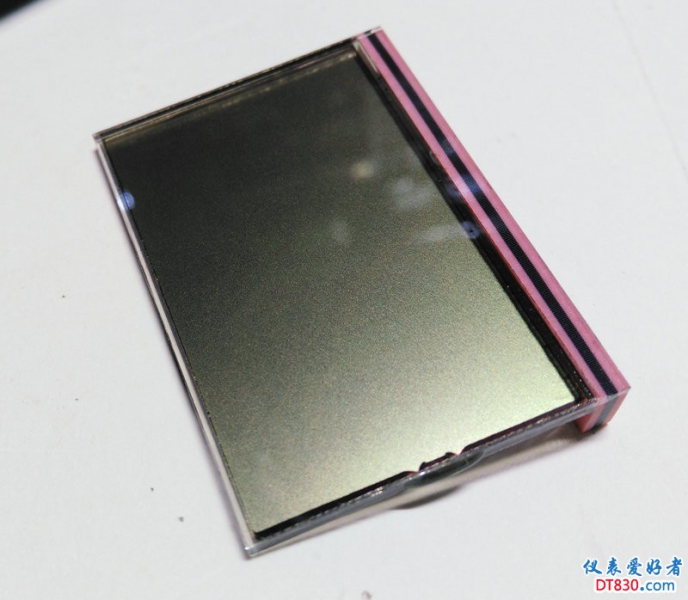

液晶屏上的保护膜撕了以后，看着很爽啊！

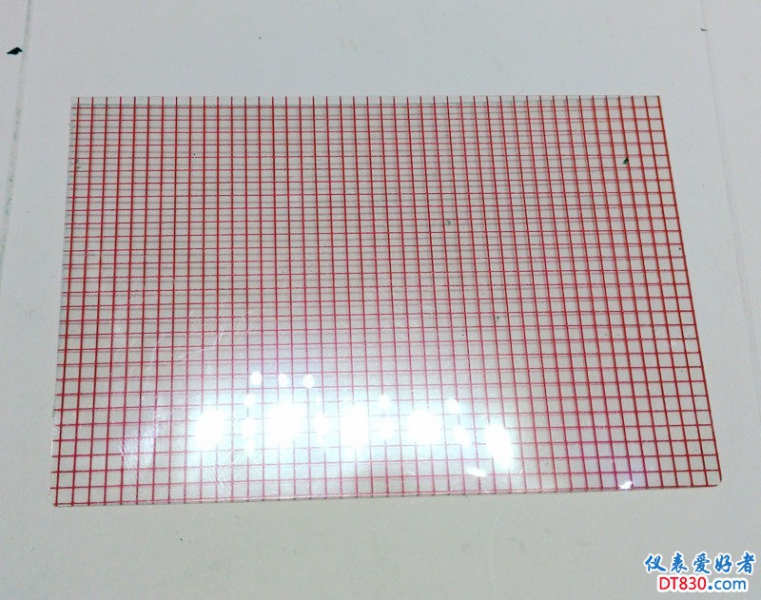

为了防止液晶屏划伤，找了块静电贴膜，裁好尺寸贴上。

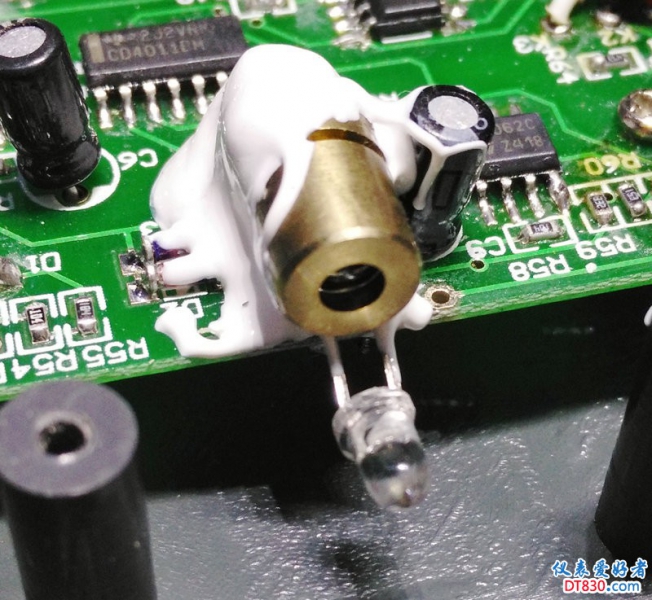

激光头

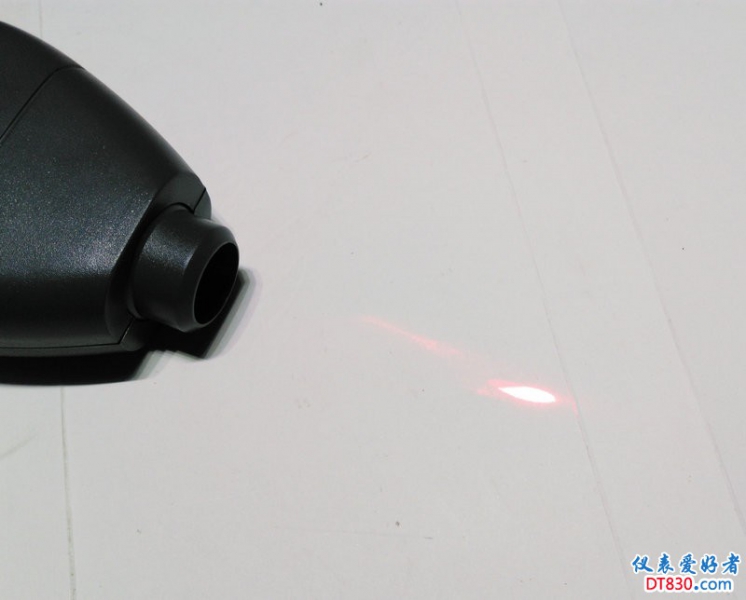

点状光斑。

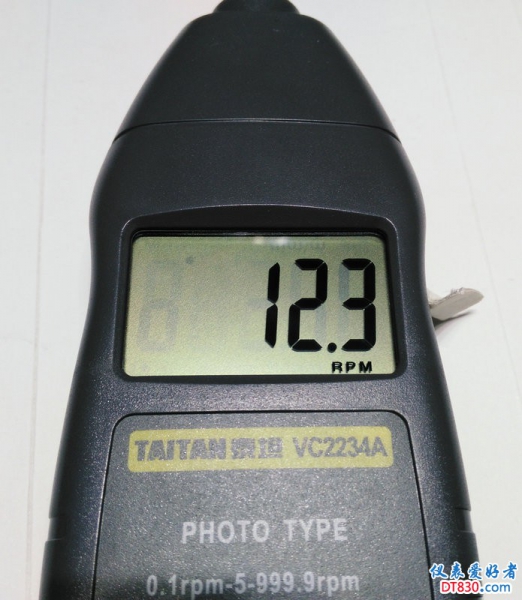

随便晃出来的读数。

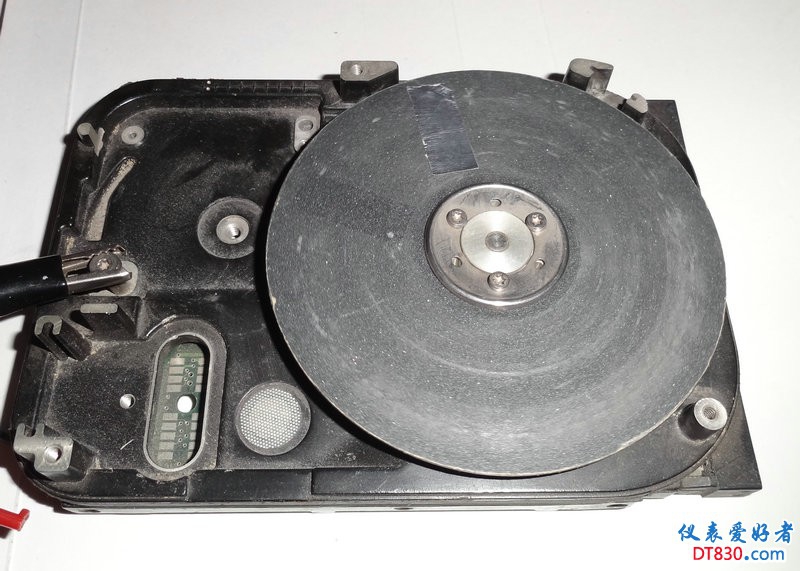

正琢磨测点啥东西呢？于是想起来以前被我拆了改电磨的老硬盘了。

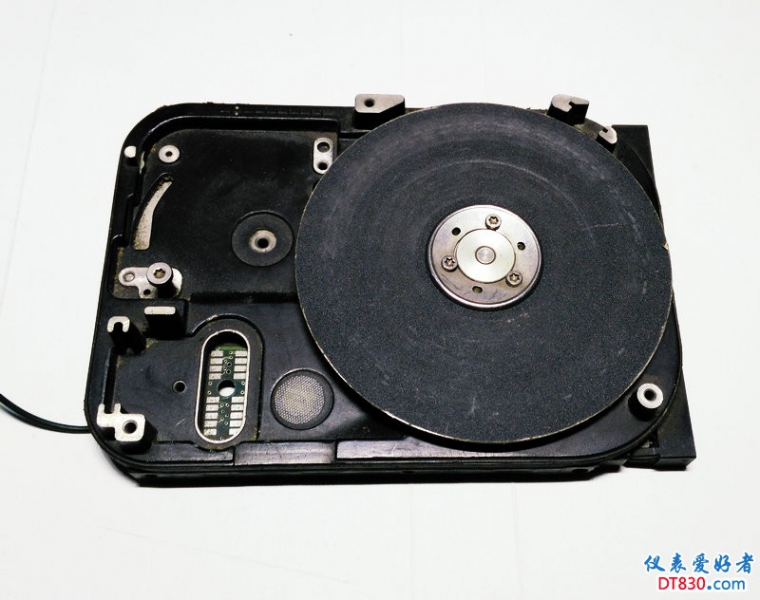

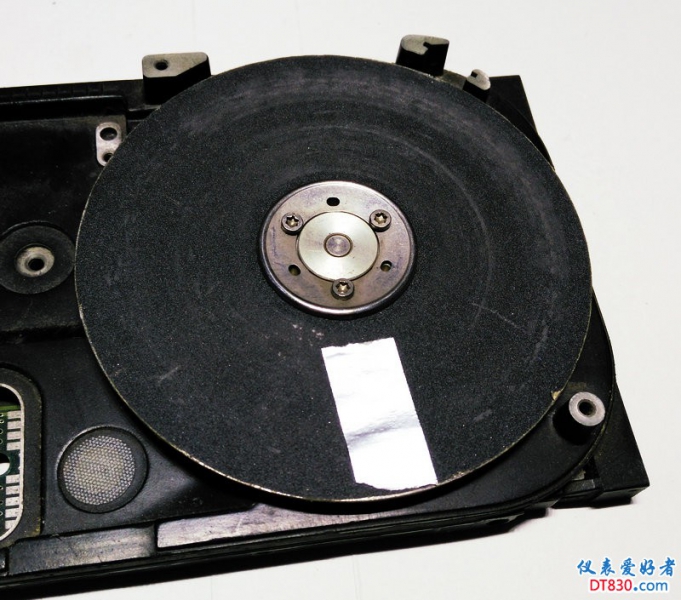

贴上反光纸。

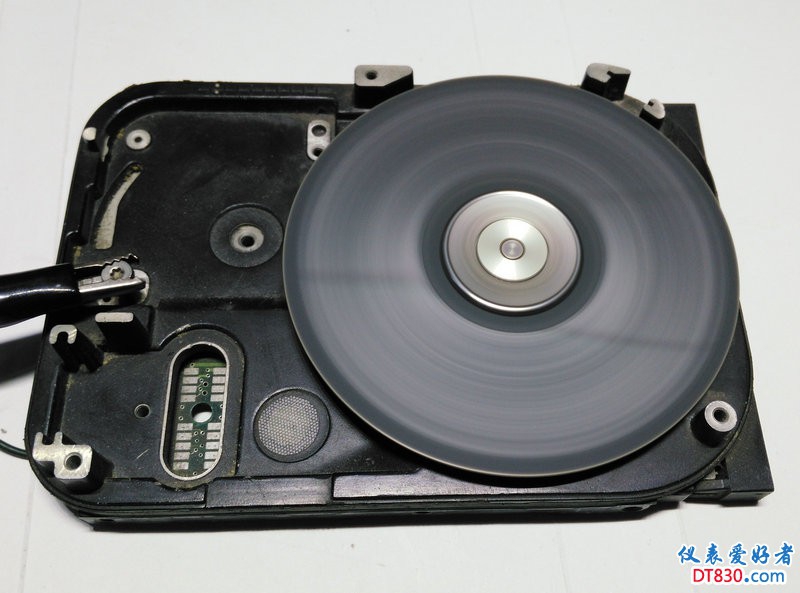

通电~~~

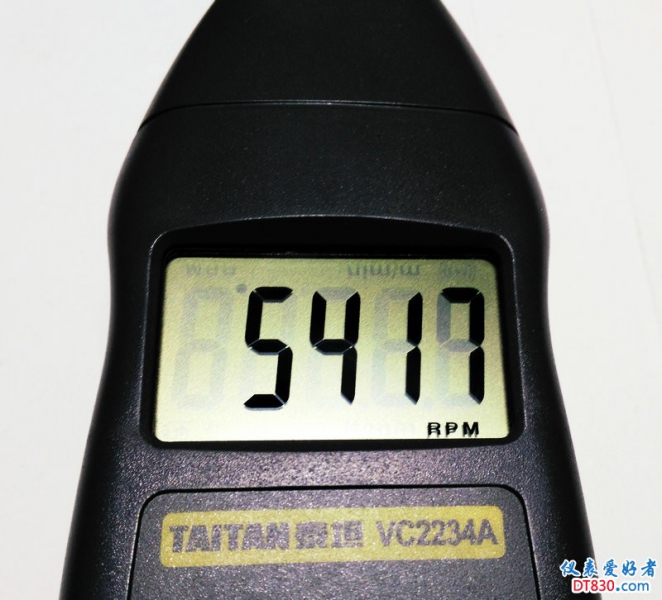

测试结果。5417转，貌似很准啊！



1/1600快门拍一张，看到反光纸了。

做工太差，手工焊接？测测转速很好玩。

亦是陌生人

楼主改制的小电磨不错。
