简易200W电子负载

发表于：2018-4-13 23:34:07 6105
仪器仪表 - 其它仪表
主题类别: 制作_改装
仪表类型: 电子负载_放电仪
仪表品牌: DIY自制
型号或关键字: 200W电子负载

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
当年为了测试功放变压器特地折腾的个简易负载......

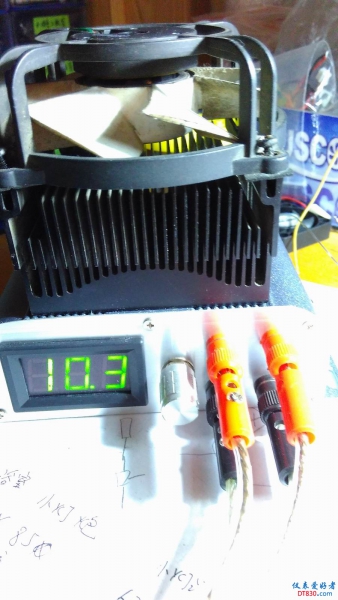

测试......

测试......

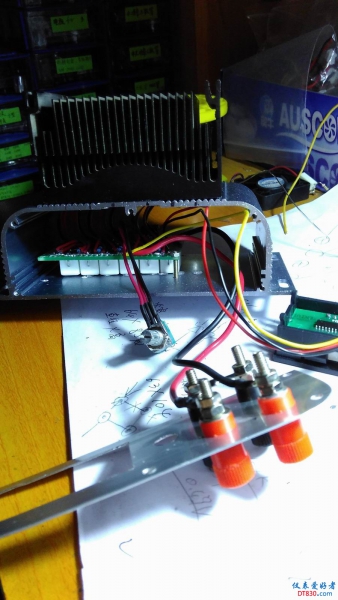

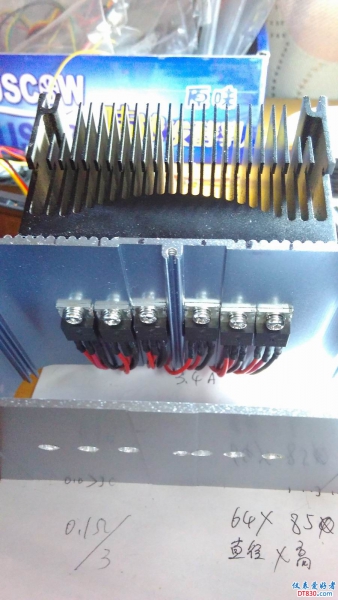

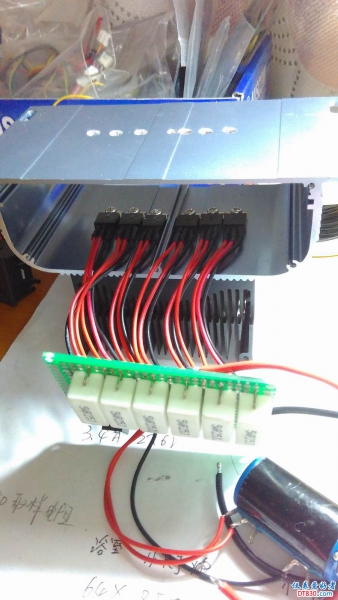

整体就是这个样

整体就是这个样

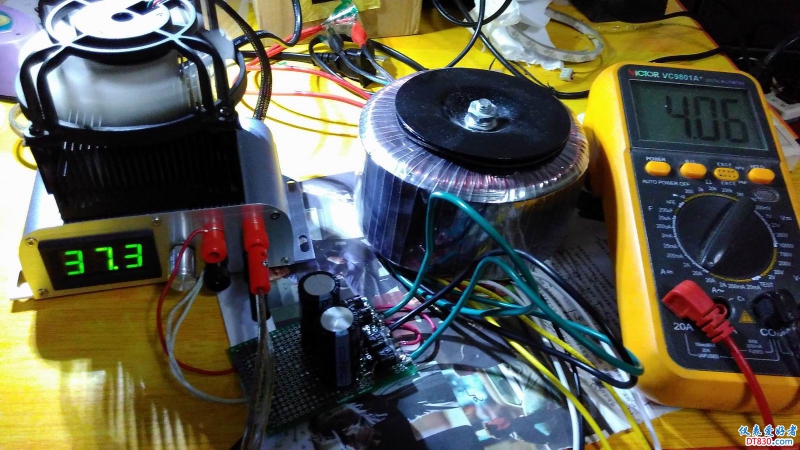

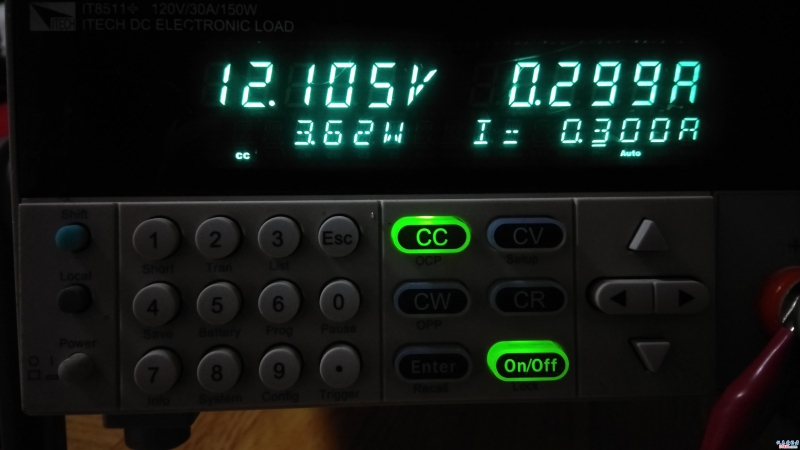

测试中......

测试中......

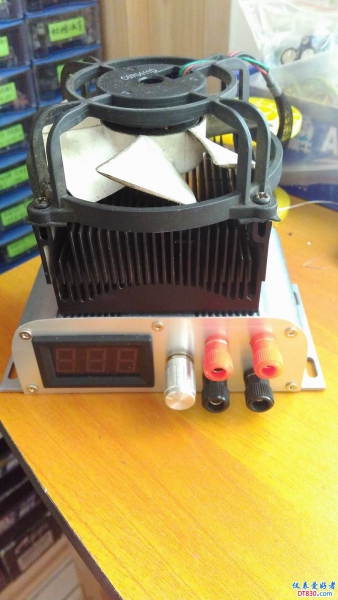

正面

正面

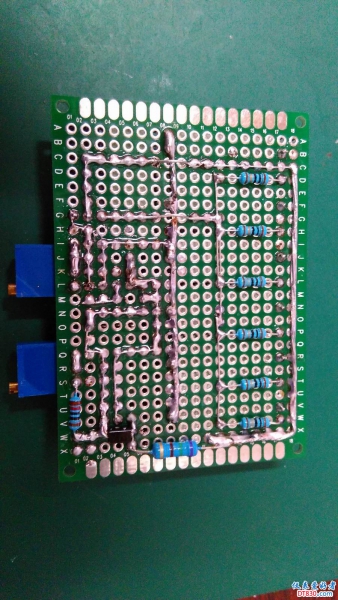

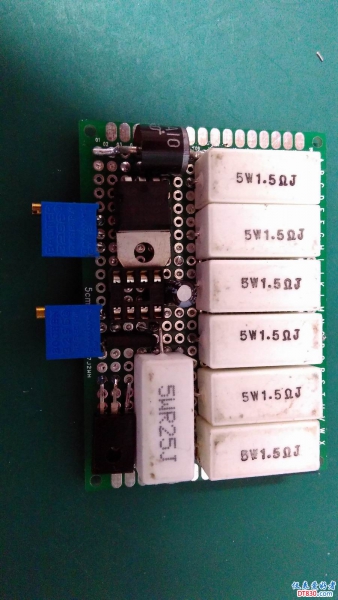

洞洞板

洞洞板

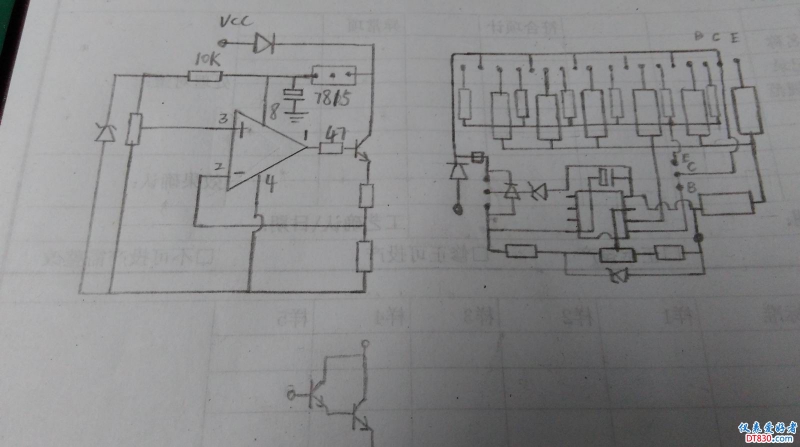

草图

草图
收藏
送赞
分享

评分

参与人数 2金钱 +8 收起 理由
jsycwnw + 3 赞一个!
散淡021 + 5 很给力!

查看全部评分总评分 : 金钱 +8

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（29）

光速飞行 数字大神 2018-4-14 00:03:27
我的简单的是有了，我准备要一台专业电子负载，专业的功能多，测量准确。
2018-4-14 00:03:27 回复
fengfeizi 楼主     数字探长 2018-4-14 00:27:43
本帖最后由 fengfeizi 于 2018-4-14 00:30 编辑
光速飞行 发表于 2018-4-14 00:03
我的简单的是有了，我准备要一台专业电子负载，专业的功能多，测量准确。 ...

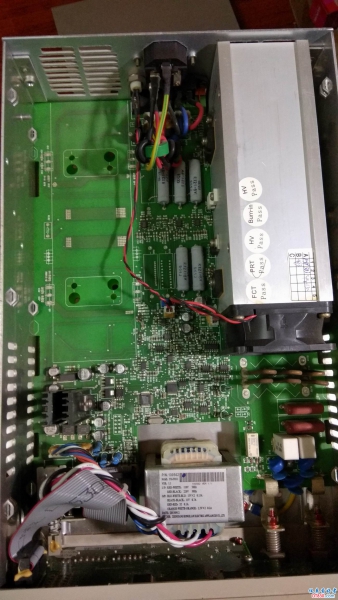

这个怎么样？
以下程序自动插入未在内容中添加的图片或附件
2018-4-14 00:27:43 回复
光速飞行 数字大神 2018-4-14 01:42:51
本帖最后由 光速飞行 于 2018-4-14 01:49 编辑
fengfeizi 发表于 2018-4-14 00:27
这个怎么样？

这个比你上面那自己搞的好多了。自己搞不是不好，而是找配件大难了，在市场上找好的配件太难了。
2018-4-14 01:42:51 回复
散淡021 数字大神 2018-4-14 06:29:07
本帖最后由 散淡021 于 2018-4-14 06:32 编辑

谢谢分享

这个很实用、太实惠了。

你的散热，CPU风扇-------好。 我也在用
2018-4-14 06:29:07 回复
fengfeizi 楼主     数字探长 2018-4-14 08:50:22
光速飞行 发表于 2018-4-14 01:42
这个比你上面那自己搞的好多了。自己搞不是不好，而是找配件大难了，在市场上找好的配件太难了。 ...

关键是自己搞好的复杂的配件整体下来也不便宜的，特别是加工成本。还有个可靠性问题。
2018-4-14 08:50:22 回复
fengfeizi 楼主     数字探长 2018-4-14 08:51:35
散淡021 发表于 2018-4-14 06:29
谢谢分享

这个很实用、太实惠了。

主要是现成材料不花一分钱
2018-4-14 08:51:35 回复
散淡021 数字大神 2018-4-14 11:19:55
fengfeizi 发表于 2018-4-14 08:51
主要是现成材料不花一分钱

方便的话，请在图上标明零件的型号和数值。
在这方面我是外行，谢谢
2018-4-14 11:19:55 回复
fengfeizi 楼主     数字探长 2018-4-14 11:44:36
散淡021 发表于 2018-4-14 11:19
方便的话，请在图上标明零件的型号和数值。
在这方面我是外行，谢谢

好的，回家看看，不过有些是按自己器件离散性需求调整的。
2018-4-14 11:44:36 回复
光速飞行 数字大神 2018-4-14 14:32:25
fengfeizi 发表于 2018-4-14 08:50
关键是自己搞好的复杂的配件整体下来也不便宜的，特别是加工成本。还有个可靠性问题。 ...

自己搞是不能与工厂比的，人家是批量进货成本就低。
2018-4-14 14:32:25 回复
cqhejian 数字奇才 2018-4-18 23:11:40
手工真好，洞洞板规整，走线也漂亮，羡慕
2018-4-18 23:11:40 回复
chenglijie2001 数字梦想家 2018-4-19 23:51:40
这个就靠几个5瓦的电阻能达到200瓦?是怎么做到的呢？
2018-4-19 23:51:40 回复
fengfeizi 楼主     数字探长 2018-4-20 09:02:50
chenglijie2001 发表于 2018-4-19 23:51
这个就靠几个5瓦的电阻能达到200瓦?是怎么做到的呢？

功率管和散热片......
2018-4-20 09:02:50 回复
fengfeizi 楼主     数字探长 2018-4-20 14:47:28
cqhejian 发表于 2018-4-18 23:11
手工真好，洞洞板规整，走线也漂亮，羡慕

谢谢赞赏！只是忙很少在830发帖，这个没有很复杂，制作简单取材方便来给大家分享。
2018-4-20 14:47:28 回复
fengfeizi 楼主     数字探长 2018-4-25 20:10:09
散淡021 发表于 2018-4-14 11:19
方便的话，请在图上标明零件的型号和数值。
在这方面我是外行，谢谢

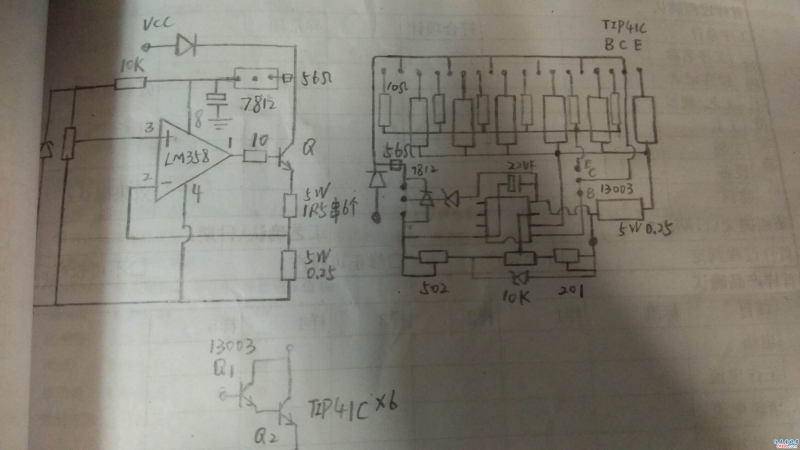

迟了，给上个原件数值......
以下程序自动插入未在内容中添加的图片或附件
2018-4-25 20:10:09 回复
散淡021 数字大神 2018-4-25 20:37:34
fengfeizi 发表于 2018-4-25 20:10
迟了，给上个原件数值......

谢谢！
等空了去找零件，先试试，好了再做个外壳，一般维修试电源就方便了。
2018-4-25 20:37:34 回复
radiotube 数字奇才 2018-4-25 20:48:15
目测200瓦要挂
2018-4-25 20:48:15 回复
fengfeizi 楼主     数字探长 2018-4-25 22:44:24
本帖最后由 fengfeizi 于 2018-4-25 22:47 编辑
radiotube 发表于 2018-4-25 20:48
目测200瓦要挂

都实测过还目测？你以为我发帖子是信口开河呀？倒是我表线受不了......，还有长期运行散热不够。
2018-4-25 22:44:24 回复
radiotube 数字奇才 2018-4-25 23:21:51
fengfeizi 发表于 2018-4-25 22:44
都实测过还目测？你以为我发帖子是信口开河呀？倒是我表线受不了......，还有长期运行散热不够。 ...

长时间测试过没

１.我测试电源时临时做过100瓦用的也比你散热片大得多，还风冷才行。
2. to-220的封装热阻太大，你用的型号，恒定散热片25度最大功耗为65Ｗ，实际做不到。单管最大15瓦考谱
3.同等封装三极管功率没场管大，建议用场管，但得用运放控制每路，及便用三极管，每路用运放控制也更烤谱。

2018-4-25 23:21:51 回复
fengfeizi 楼主     数字探长 2018-4-26 09:11:29
本帖最后由 fengfeizi 于 2018-4-26 09:14 编辑
radiotube 发表于 2018-4-25 23:21
长时间测试过没

１.我测试电源时临时做过100瓦用的也比你散热片大得多，还风冷才行。

1.首先我是测试过180W的状态，TP41短期内30W是毫无问题的，这个用来测试功率达没达标用的，不是用来长期烤机用，......那么大的风扇你没有看见？整个外壳都是铝合金你没有看见？
2.这种工作在放大状态没有说场管热阻更小或功率更大说法，导通内阻小在放大工作点是无优势的，还每一路单独控制也一个样，复杂了也不见得有更大的改善，脱离了简易含义，再说了场管不用另外开销？场管用在这简直就是浪费，我这些器件都是就地取材......
3.要完善直接上成品电子负载，自制可靠性都是不如厂机保护机制的。
2018-4-26 09:11:29 回复
