淘了个AN8002，改9999数据疑惑

发表于：2020-11-25 00:05:32 4732
万用表
主题类别: 校准_调试
仪表品牌: 众仪（ZOYI）
显示方式: 6000字
型号或关键字: AN8002

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 fengfeizi 于 2020-11-25 00:08 编辑

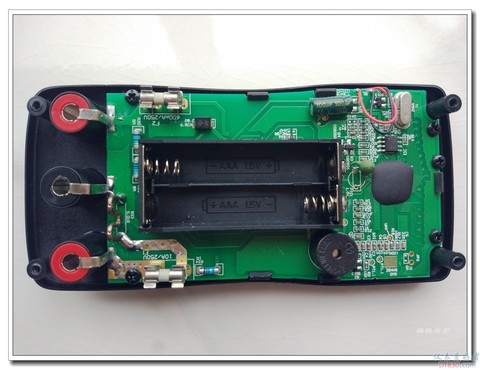

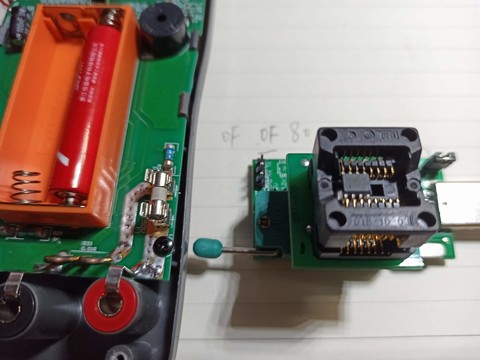

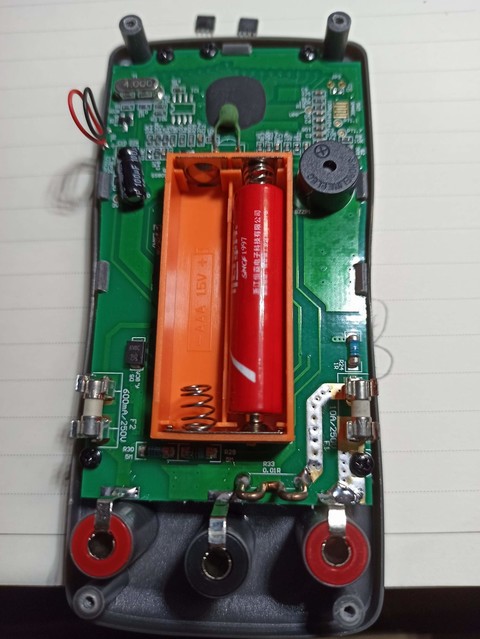

刚好挺实惠的价淘了个AN8002（ZT102海外版）配件太给力了，准备改个9999字，之前参考过些资料改过好几台类似DTM0660外置EEPROM 24C02的表，手上也好多24c02 04 08之类，拆板没看到下载口就直接焊芯片，反正原芯片数据也是备份保留，导出改之换芯片写入，在比对原始数据的时候发现分度值是10 17？很奇怪，为什么是5904呢？见附图，关机时间是在E0 0C位的0F 而不是0B位的78，其实就改了9999换挡上下限和自动关机时间20s。焊上芯片验证是对的，改之前有校准了一下电压值项（因为与基准及其它表值比偏低），保留并对比了一些原来测试数据，初步对比还是一致的。图例都反了，目前还没琢磨出发帖图序规则......
以下程序自动插入未在内容中添加的图片或附件

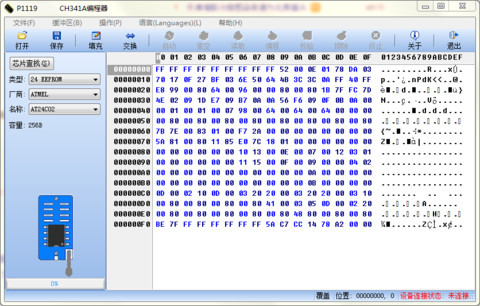

原数据

原数据

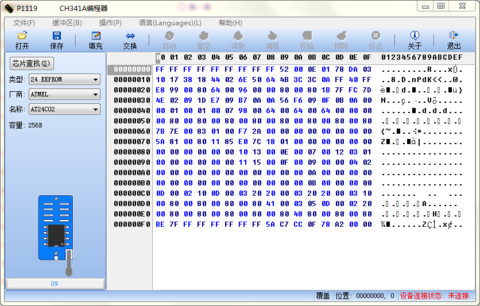

改后

改后

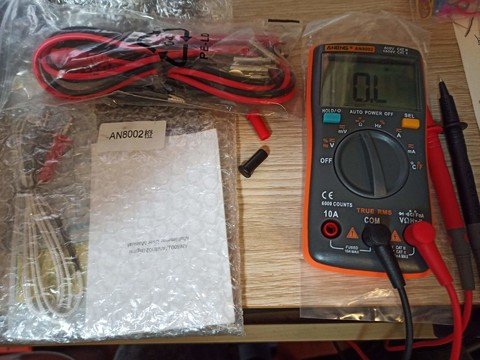

全套

全套
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（16）

wgh1027 数字大神 2020-11-25 00:40:11
关机时间20秒？
2020-11-25 00:40:11 回复
wgh1027 数字大神 2020-11-25 00:42:20
分度值大小好像不影响使用吧
2020-11-25 00:42:20 回复
勇闯沙滩 数字大神 2020-11-25 08:02:41
可以折腾，弄明白就好了。
2020-11-25 08:02:41 回复
fengfeizi 楼主     数字探长 2020-11-25 08:49:16
wgh1027 发表于 2020-11-25 00:40
关机时间20秒？

嗯 写错了， 改成20分钟。
2020-11-25 08:49:16 回复
fengfeizi 楼主     数字探长 2020-11-25 08:55:17
wgh1027 发表于 2020-11-25 00:42
分度值大小好像不影响使用吧

当然对于0660类芯片，分度值越大越好，其分辨率越高，看规格书上限是6000，所以一般厂家也只是设成6000显示字数的道理，改成9999并不会增加其量程的精确度，只不过说我们手贱爱折腾，实际使用有点用处。
2020-11-25 08:55:17 回复
fengfeizi 楼主     数字探长 2020-11-25 08:57:13
勇闯沙滩 发表于 2020-11-25 08:02
可以折腾，弄明白就好了。

久不来论坛，没那么多精力发帖，搞电子的折腾是本性
2020-11-25 08:57:13 回复
kyhwhb 数字大神 2020-11-25 09:43:17
     也淘了AN8002  http://www.dt830.com/forum.php?mod=viewthread&tid=4330

2020-11-25 09:43:17 回复
fengfeizi 楼主     数字探长 2020-11-25 09:58:54
巍巍兴安 发表于 2020-11-25 09:43
也淘了AN8002  http://www.dt830.com/forum.php?mod=viewthread&tid=4330

我觉得附件太给力了，各种连接杆头夹，很实用。
2020-11-25 09:58:54 回复
kyhwhb 数字大神 2020-11-25 10:07:12
fengfeizi 发表于 2020-11-25 09:58
我觉得附件太给力了，各种连接杆头夹，很实用。

螺纹组装式表笔套件漂亮！
2020-11-25 10:07:12 回复
散淡021 数字大神 2020-11-25 10:24:44
一国两制
外版附件多而售价低
2020-11-25 10:24:44 回复
wgh1027 数字大神 2020-11-25 11:14:48
好像众仪的表分度值都是10 17
2020-11-25 11:14:48 回复
wgh1027 数字大神 2020-11-25 11:17:07
2020-11-25 11:17:07 回复
wgh1027 数字大神 2020-11-25 11:18:22

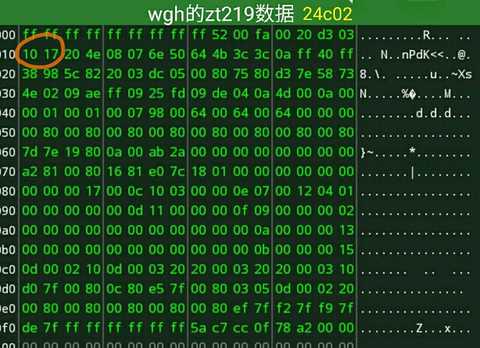

我的219是19999字，分度值还是10 17
2020-11-25 11:18:22 回复
fengfeizi 楼主     数字探长 2020-11-25 13:29:29
wgh1027 发表于 2020-11-25 11:18
我的219是19999字，分度值还是10 17

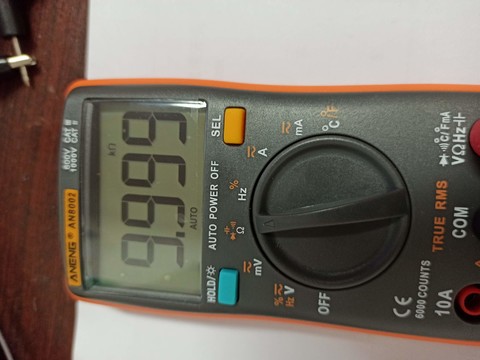

那就奇怪了，10 17是5904分度值 7017才是6000分度值，我看了这个芯片方案规格书上是这样理解的，UT上都这样设置，今天初步验证改后测量没有偏离性。只不过AN8002没有手动挡选择，9.999K不好实现。
以下程序自动插入未在内容中添加的图片或附件
2020-11-25 13:29:29 回复
wgh1027 数字大神 2020-11-26 12:10:00
fengfeizi 发表于 2020-11-25 13:29
那就奇怪了，10 17是5904分度值 7017才是6000分度值，我看了这个芯片方案规格书上是这样理解的，UT上都这 ...

测量时用手摸一下电阻两端再放开就可以了
2020-11-26 12:10:00 回复
喜欢就好 数字精灵 2020-11-27 00:36:26
学习了，谢谢分享！
2020-11-27 00:36:26 回复
