90块本地交易的,木耳听着还凑合。
然后就各种找资料打磨。
先是高音分频电容,2.2的分频电容,8欧姆喇叭,是定位在9000hz,所以改~
都说大概是3500到4000这样,手头电容不多,按4.7uf的凑吧。

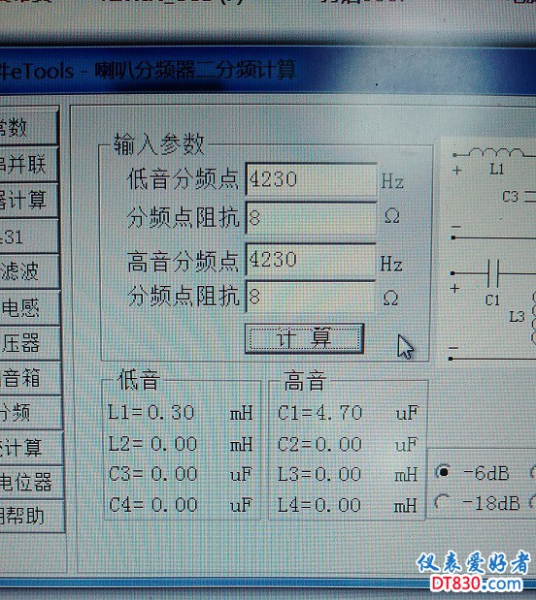

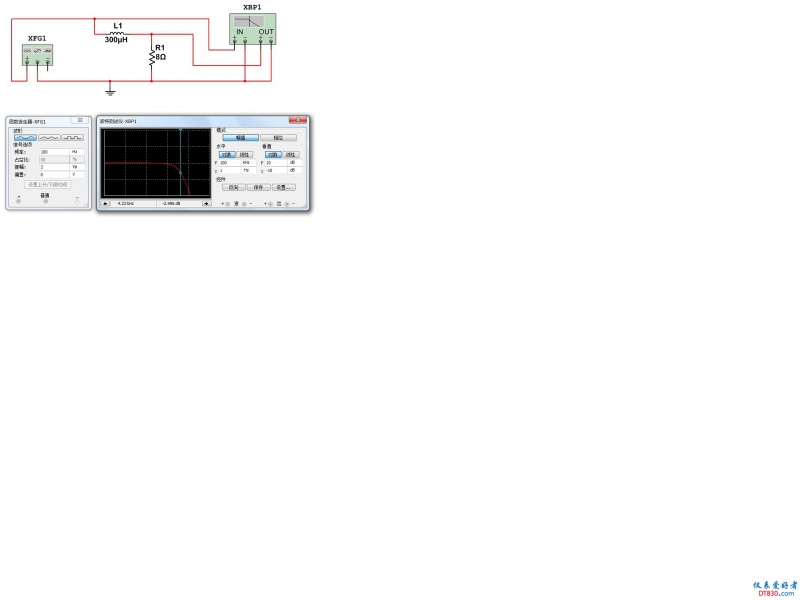

第一张图。
这软件计算出来0.3mH的电感配4.7uf的电容,都没有~
先拆了输入的俩耦合电容,并联到高音上,4.4uf,先凑合一下,开机一听~好了不少,哈哈哈哈

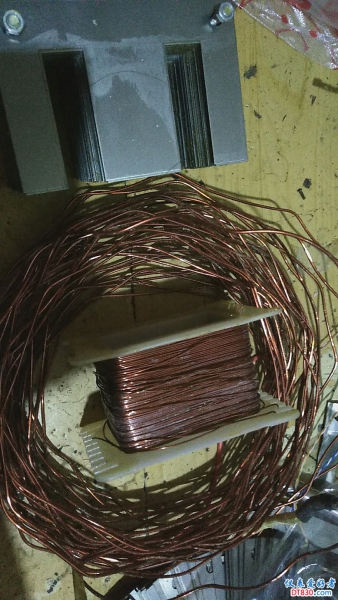

拆了一个捡的500瓦E牛。
初级线圈大概是直径0.8mm的漆包线。正好拿来当电感,本想用网线那种24awg的线当电感的,结果一算电流,吃不消~
一根穿云箭,千军万马来相见!

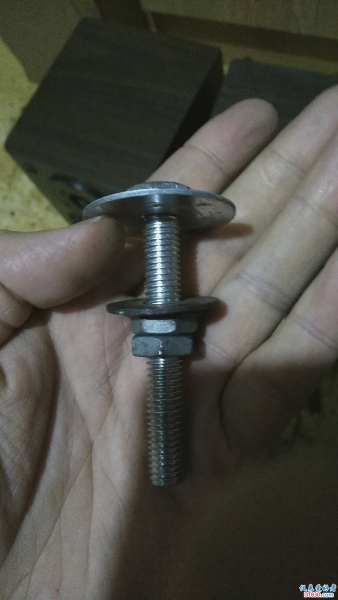

好吧,说错了,一根粗螺丝,中间缠上可乐瓶剪下来的皮,或者硬的塑料包装皮就行了。

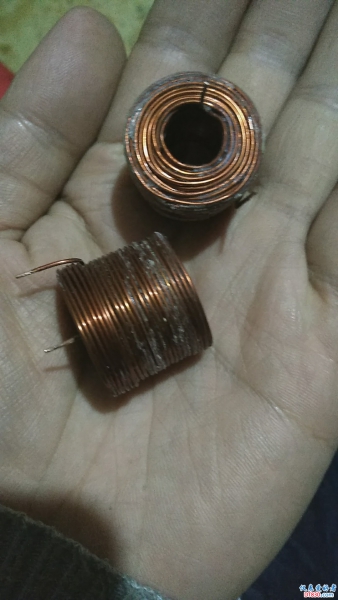

为了做这俩,手指疼了2天,上面白色的是502,没办法,没胶搞不定的。

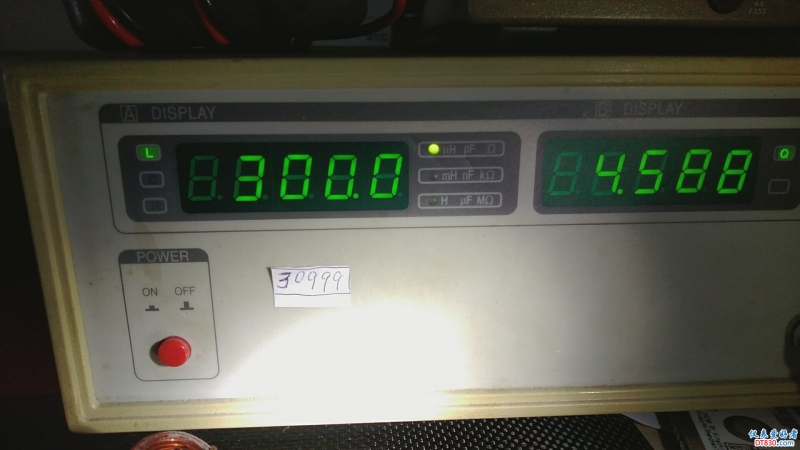

还有就是这不是瞎缠的,我有电桥,测出电感值,尽量靠近0.3mH吧。
别问我右边的Q值是干啥的,我也不懂,哈哈哈哈

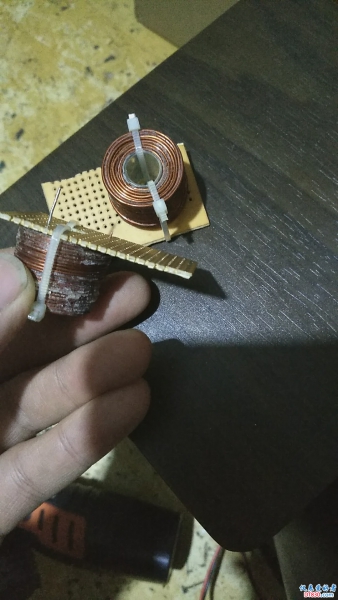

装到洞洞板上,用绑带固定好。



补充内容 (2018-5-3 19:36):
东西都改完了,在17楼,声音好听就行,管他是什么牌子,什么型号呢,对吧!
收藏
送赞
分享

发表回复

评论列表(20)

西林迷 楼主     数字精灵 2018-4-19 08:27:00
确实,昨天太晚没拍照片,又是手机编辑的,就没继续写行,回头继续编辑
2018-4-19 08:27:00 回复
roromiao 数字斗士 2018-4-19 09:37:05
上传的图片 压根看不清是什么.
   另外  容许我问问那个软件是啥 我也想要一份.
看样子应该是理论计算软件.

喇叭. 分频这个事情上.   我一直不敢下手做二分频的箱子  或者说不敢买.
  因为市面上 除了JBL 监听 我就没听过满意的 多分频箱子..
所以自己一直听的全频..   或许是个人比较喜欢全频那种感觉..

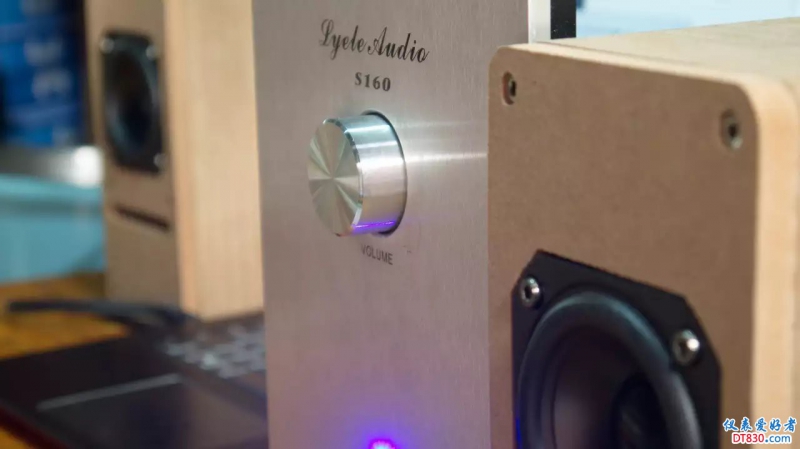

晒晒我目前已经服役了5年的 DIY日常使用的箱子..   psb.jpg
2018-4-19 09:37:05 回复
西林迷 楼主     数字精灵 2018-4-19 10:12:56
昨晚用手机编辑的帖子,也是用手机上传的照片,没打开照片细看,今天一看,果然压缩到不行了~
回头用电脑编辑图片吧。
分频器软件,我也是从网上找的,传上来看看吧。
这软件还能计算箱体大小什么的,但是学识不够,完全不会用,啊哈哈哈
以下程序自动插入未在内容中添加的图片或附件

多功能计算电感.zip

70.45 KB, 下载次数: 131

2018-4-19 10:12:56 回复

评分

参与人数 1金钱 +2 收起 理由
jsycwnw + 2 赞一个!

查看全部评分总评分 : 金钱 +2

西林迷 楼主     数字精灵 2018-4-19 10:38:25
关于分频的事情,基本上还是要测试的,因为这只是给一个大概的理论参考依据,所以不会对所有的音箱都通用。
但是如果按照这个来的话,基本就很接近理论上的分配值了。
至于声音好听不好听,那就是另外的问题了。

对于漫步者这个r1000ct,这个所谓的“经典款”音响,我的看法就是:
大多数人就是听个响,这个音箱比其他的好一些,价格也便宜许多,所以能畅销许久。
但是这音质对发烧友来说,就是笑话。所以发烧友看到这里,就忽略音质吧,毕竟便宜。
我也就是图个折腾的乐呵。

目前我的打算是,先装上分频器,改善下断层,虽然现在4.7uf还没到货,我用俩2.2uf的先并联,就4.4uf了,先凑合听下看看,回头改下功放,再看看效果。
2018-4-19 10:38:25 回复
cqhejian 数字奇才 2018-4-19 12:45:58
输入耦合电容也打磨一下吧,还有就是各个旁路和滤波,主电容的容量提升
2018-4-19 12:45:58 回复
chenglijie2001 数字梦想家 2018-4-19 15:05:23
软件不错!谢谢楼主分享!
2018-4-19 15:05:23 回复
jsycwnw 数字大师 2018-4-20 08:23:29
西林迷 发表于 2018-4-19 10:12
昨晚用手机编辑的帖子,也是用手机上传的照片,没打开照片细看,今天一看,果然压缩到不行了~
回头用电脑编 ...

谢谢分享!
2018-4-20 08:23:29 回复
西林迷 楼主     数字精灵 2018-4-20 14:06:48
现在工作忙,每天都折腾到夜里9点到家,真是没啥时间折腾啊,好郁闷
电容已经在路上了,这次买了不少配件啥的,回头慢慢折腾
今天早上起来,顺带又仔细听了几首歌,然后感觉这喇叭实在不行,回头慢慢找合适喇叭替换掉,哈哈哈哈哈
2018-4-20 14:06:48 回复
西林迷 楼主     数字精灵 2018-4-25 19:29:23
电容已经到了,已经换上了,结果还是不好听!
换上了松下电视喇叭,再放音乐看看
2018-4-25 19:29:23 回复
wgsd 数字大神 2018-5-2 18:47:20
楼主要进坑了
音箱声音好听,说难很难,说易也随便,是个需要相当设备环境和很耗时的项目。
分频器只是附属的也很重要的一环。
要想声音均衡,需测得高低音喇叭的频响曲线,再测得低音喇叭的装箱曲线,然后才能组合取舍平衡高低音的分频点,最后再调校分频器测试整箱的频响曲线,使其达到最佳状态。
这坑可是漫长深阔、岁月、金钱,难以自拔的,好不容易把音箱搞好点,你发现放大器太差,换了放大器,果然让你神气提升,但又发现解码器不行,升级了解码器,音源的瓶颈你又不能认可,找到好的源头,还没等喘口气,回头音箱已薄弱的让你直接砸掉......
2018-5-2 18:47:20 回复
ljs_0437 数字探长 2018-5-2 19:31:55
啥烧发大了都够呛啊。哈哈哈
2018-5-2 19:31:55 回复
wgsd 数字大神 2018-5-2 20:19:30
用仿真软件调分频也很方便,可以根据喇叭的曲线调出你需要的曲线形状时的器件数值。

2018-5-2 20:19:30 回复
勇闯沙滩 数字大神 2018-5-3 08:09:05
wgsd 发表于 2018-5-2 20:19
用仿真软件调分频也很方便,可以根据喇叭的曲线调出你需要的曲线形状时的器件数值。

...

以前做过音箱换过喇叭,越改越觉得好听。后来有了爱华,松下台式音响那可是越听越爱听,没有了改的欲望。又在CD碟上下功夫,试音碟--背景音乐--外国名曲--------真是享受。
2018-5-3 08:09:05 回复
wgsd 数字大神 2018-5-3 10:19:17
勇闯沙滩 发表于 2018-5-3 08:09
以前做过音箱换过喇叭,越改越觉得好听。后来有了爱华,松下台式音响那可是越听越爱听,没有了改的欲望。 ...

现在音箱、放大器已成摆设,因为扰民。一般只用桌面放大器,推AKG701大耳机,音源也很少用CD,主要是电脑无损音源,经一台1704双并的解码器,沉绵其中,独自享用。
2018-5-3 10:19:17 回复
勇闯沙滩 数字大神 2018-5-3 10:33:54
wgsd 发表于 2018-5-3 10:19
现在音箱、放大器已成摆设,因为扰民。一般只用桌面放大器,推AKG701大耳机,音源也很少用CD,主要是电脑 ...

是的,因为扰民不能放大声音,低音的颤抖也享受不到,环绕的包围体现不多。音响一落千丈,
2018-5-3 10:33:54 回复
西林迷 楼主     数字精灵 2018-5-3 19:33:05
这两天终于有时间弄了
经过各种测试,得出以下结论:
1,原装低音喇叭效果确实不行,至少和我要求的水平相差很大。
2,功放效果不行,什么换运放,各种换发烧原件都试过了,确实不行,老老实实换功放。

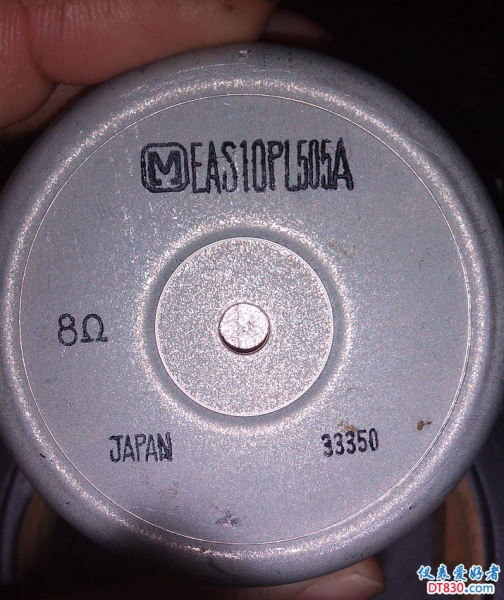

首先换的是喇叭,松下拆机的505喇叭,效果确实好很多,好听!
闲鱼40包邮买到的一对,效果好太多。

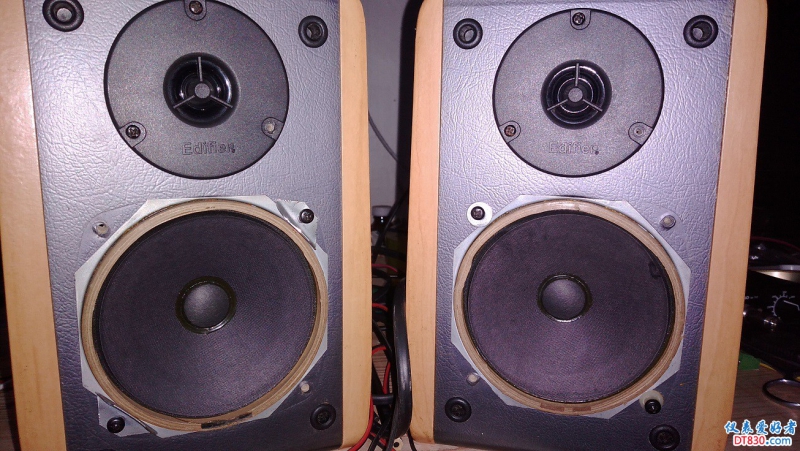

装上之后的效果,请无视安装方式,毕竟是调试阶段,怎么方便怎么来,否则太麻烦了。

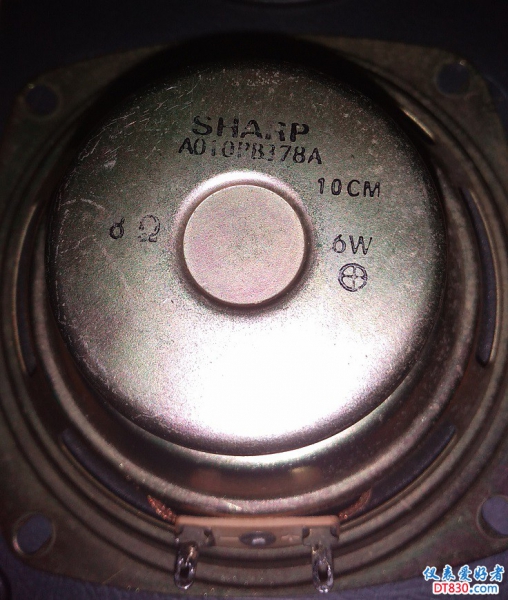

顺带了一对这个夏普喇叭,单薄太多,没法用。毕竟才6瓦。

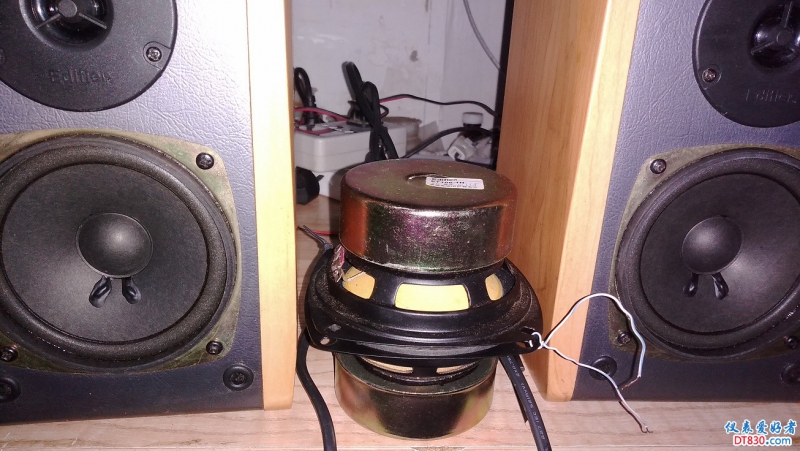

空口无凭,换夏普喇叭时候的照片。

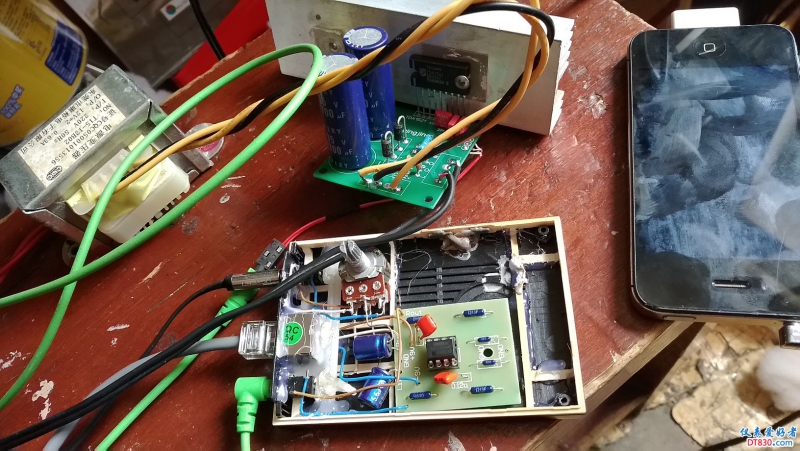

以上是调试时候,1521功放,简单小功率变压器,简单的调音耳放,歌德ra-1耳放。苹果4做播放器。
可怜的运放是2604的,后来不小心烧了!可恶!这可是手头上最贵的运放了!

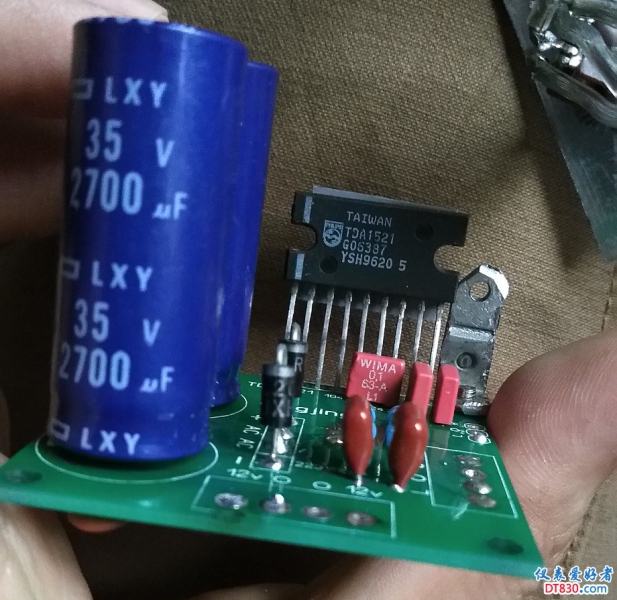

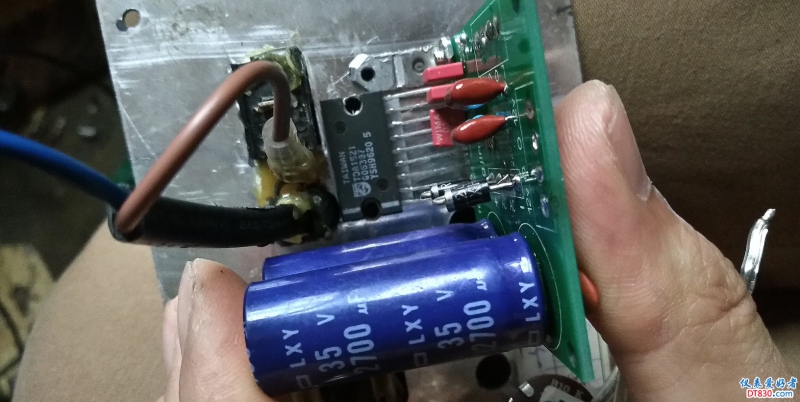

运放正面特写,没啥发烧原件,都是顺带买的拆机货,坑爹电路板设计,我的整流桥怎么也找不到合适的大小,只好用二极管了。
上面2个二极管,下面还两个,就不上照片了。

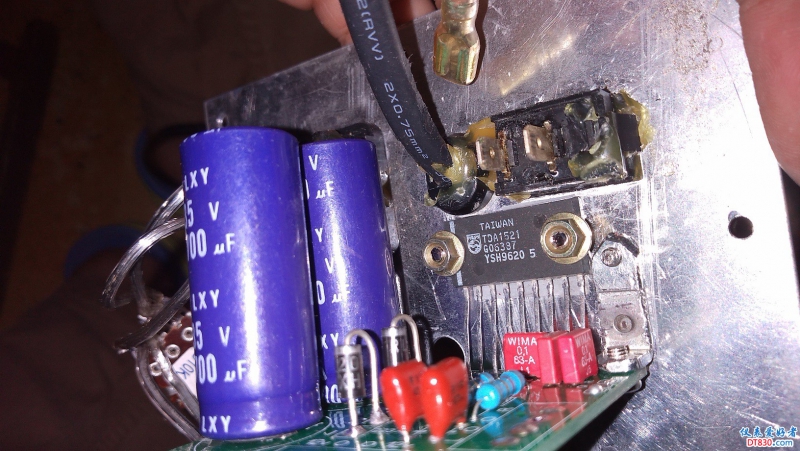

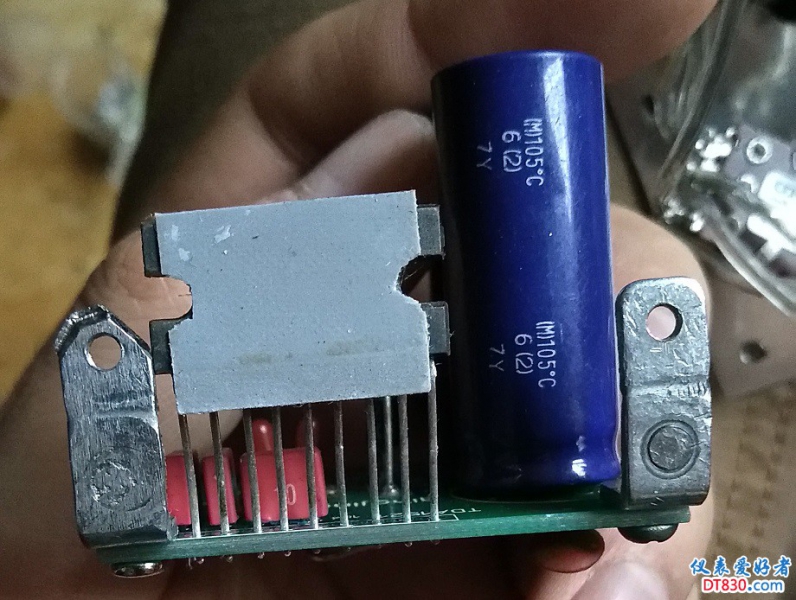

这个功放芯片,背面散热不能接地,否则烧芯片,这就用软垫了。
边上那个是从锁芯上拆下来的直角固定物品,这东西自带丝扣,直接能用。
固定位置,钻好孔了,摆拍一下。
找螺母固定,正好是大帽的,哈哈

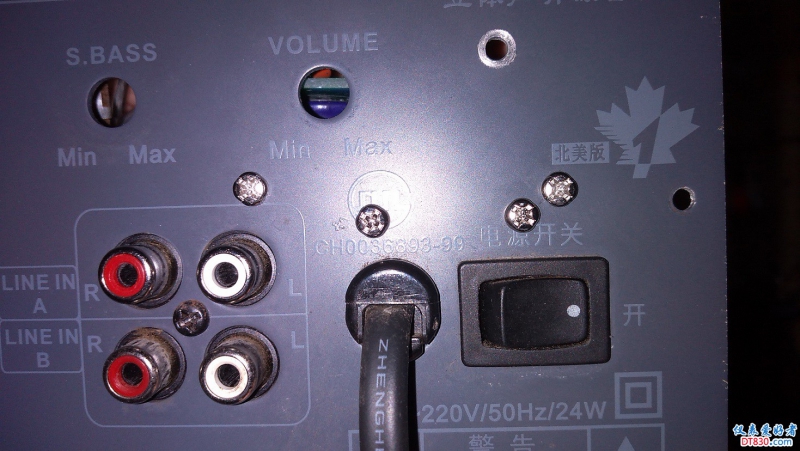

外面看到的样子。
之后装回去就ok了。

总结一下修改的东西:
高音还用原来的喇叭,上串联了一个4.7uf电容,还有个2.5欧姆的5瓦水泥电阻。感觉高音有点太过,回头换成5欧水泥电阻试试。
低音换了松下喇叭,上串联了一个0.3mH的电感,自制的。
因为没有前级,所以没有调音量的电路了, 先凑合用。
内置变压器,没变,反正实测功率也就6瓦,声音再大,邻居肯过来敲门。那些换100瓦环牛的人啊,你们需要学习功率知识了,还需要一个功率测量仪表,嘿嘿嘿!
内置功放全部去掉,真的是音质掉渣的东西,换金子上去也掩饰不了功放的渣渣本质。

成本如下:
喇叭40包邮
功放电路板3块钱(邮费12,但是我买了4个电路板平衡运费,嘿嘿,包括了1875电路板的电路)
功放上的电容等拆机件,大概1块钱吧。(运费12,当然我买了一堆电容,以后5年基本不用再买电容了)1521芯片,拆机件,2块5一个(运费12,听说这芯片特别容易烧,买了4个,随便烧,结果还真的一个都没烧,哈哈)
高音喇叭电阻,3毛一个,,顺带买的
高音上的4.7uf无极电容,1块2。
其他应该没啥了。
总体在这音箱改造上花了50块钱吧。运费啥的不算,但是这几家买东西总共花了200多,好坑啊~

说下音质吧
不说啥玄学的,至少我听起来感觉能对得起耳朵了,不敢说秒什么一千块的音箱,但是至少500块买来的新音箱,肯定没我的好听,哈哈哈哈
再说了,就是图个乐呵,这东西折腾了一个多月,消耗业余时间无数,就是图个玩。
回头在弄个歌德ra1耳放进去,调音作用,顺带加个电位器,完美了。
这就是以后有空折腾的了,哈哈。
2018-5-3 19:33:05 回复
西林迷 楼主     数字精灵 2018-5-4 00:31:59
晚上回家又继续折腾
先把高音电阻改成5欧的,至少高音不那么明显了。显得均衡了很多。

这时候发现关机冲击很烦人,于是在开关上并联了一个472的压敏电阻,效果
很好~
再就是底噪,有点大,不知道怎么出来的。
外壳接地后,依旧不小。后来发现是输入线的问题,不是屏蔽线,所以引入了底噪。
找了个诺基亚的视频线,这东西是屏蔽的。
3个插头,剪掉黄色的,把这个剪掉的线内外线焊上,就可以当普通屏蔽音频线了。
试音,效果还不错。底噪几乎没有了。很满意~
很晚了,明天试效果。
2018-5-4 00:31:59 回复
lxd7343 数字梦想家 2019-2-3 22:37:10
rt800、rt100、rt1600、rt1900手里都有,就是不知道为啥1900 的高音太弱,低音重
2019-2-3 22:37:10 回复
Yob 数字梦想家 2019-2-4 08:16:30
R1000TC的瓶颈在那个高音喇叭,PV膜的高音太弱而且原机分频点设置过高了
我的只是给电源换了大水塘,输入耦合电容全换好的,再换6.8uf分频电容,运放也顺便换了5532,虽然看着换了很多但实际成本很低,这样用了几年直到前段时间发现了白菜的高音喇叭,买了一对换上,高音立竿见影的提升,也上了个水泥电阻降低高音音量
2019-2-4 08:16:30 回复
