晒一个组装起来的1969功放

17年买的1969M功放套件，回来自己组装，然后别人家买的外壳，准备和电源一起塞进去。
然后18年过年，终于有时间组装，结果功放烧了。。。剩余外壳什么的，都吃灰了一年。
18年末，买了另外一个功放套件，结果工作太忙，没时间组装。
前几天终于休息一天，终于能组装它了！

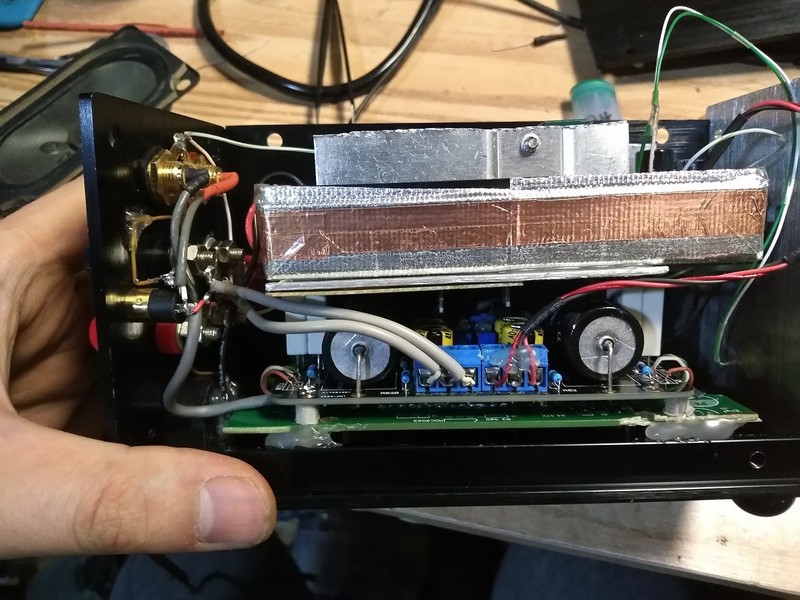

上图中，最下面一层绿色电路板，是用来承重的，因为功放本身电路的大小和铝外壳并不匹配，只能另外想办法安装。

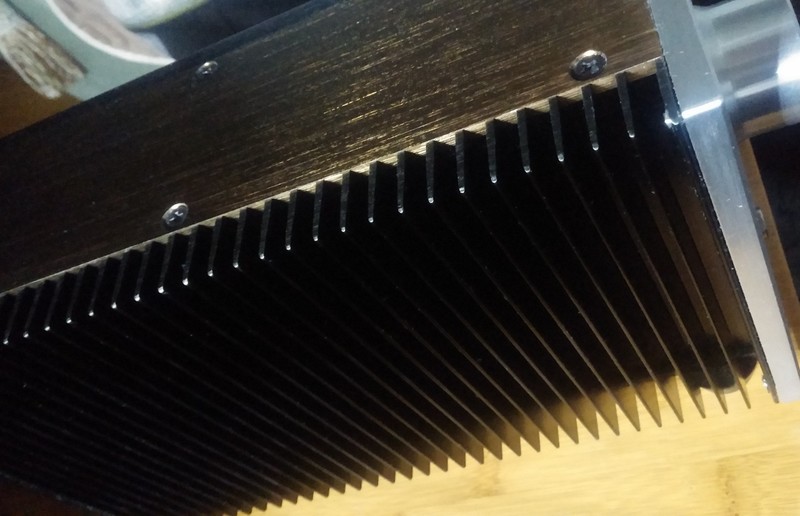

而且为了美观，只能在外壳的下面来钻孔，上螺丝来固定功放的功率管，顺便用来散热。我在中间钻了2个孔，用长螺丝固定住绿色电路板，怕悬空会晃动，又用了棒胶来固定
大电容那个电路板就是1969M功放了
再上面是HP的32v电源1.5a的，是从家里翻出来的电源，大小正合适，能塞进这个功放外壳了，于是就它了
当然上面的外壳被我去掉了，而且铝的散热片也被我剪掉5mm这样，否则装不进去的。下面的外壳，也用一层铝箔胶带粘好，接地，用来做屏蔽，就怕内部有底噪啥的，破坏了听音乐的好心情。
绿色白色两根线是电源上的led显示，正好飞线到面板上，棒胶粘起来，嘿嘿

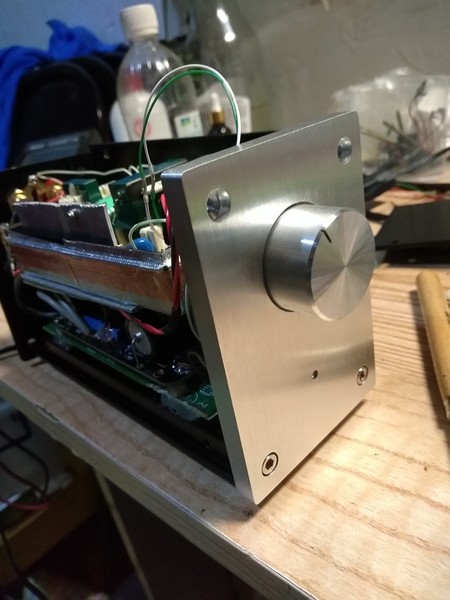

正面图

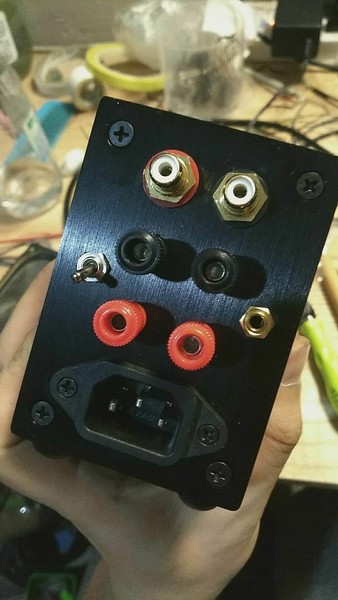

背面图

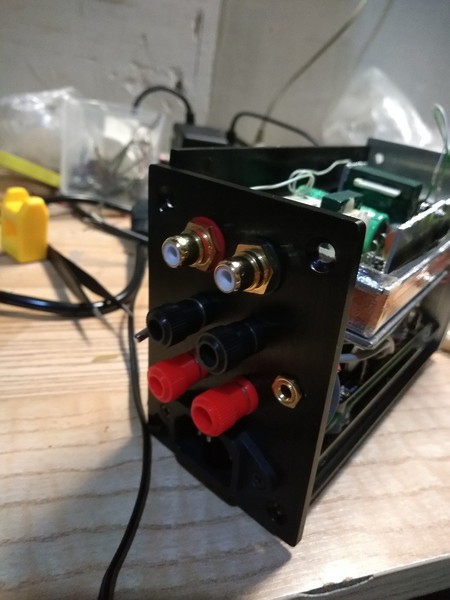

因为手头没有好看而且合适的接线柱，随便找了几个接上，先凑合用吧。

顺带说一句，背面的面板原来设计没有右边的3.5mm耳机插孔，是我后添加的，因为我常用的还是手机或者mp3播放器，莲花插座反而基本不用，但是莲花插座是原来就带的，而且带孔，只好装上备用。

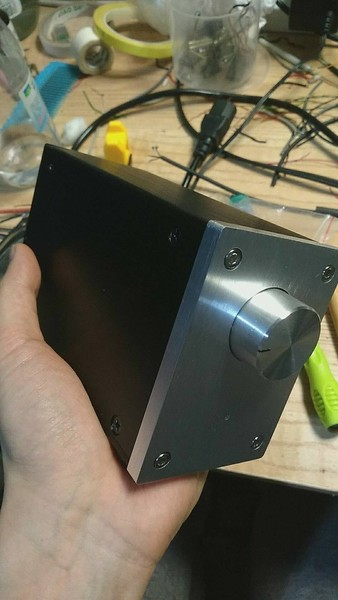

正面照，体积确实很小巧

总体评价一下这个功放吧，底噪是没有的，这点超满意！
音质，大家都知道的，1969音质好，但是毕竟不到100的价格，就不能和上万的设备比了。
因为本来设计就是60ma的电流，没啥负载，估计不会热，夏天时候试试，争取能调整到1a的样子，这样声音也会好听许多。
最后说一下听感，重低音就别想了，但是听普通音乐来说，音质就是好！哈哈哈哈

对了，顺便说一下，这个功放本身音量偏小，不知道是功率问题，还是其他什么的，最大声音肯定有失真，但是一半的音量就已经足够日用了。
还有就是注意点，这功放如果不是像我这样屏蔽做得好，是不能空载的，否则好像会接入信号，容易烧。
还有就是，1969通病，开机冲击，虽然没什么声音，但是可以看到特别明显的喇叭向前运动，真有点担心呢。
有些别人家，可能做的比较好，可以缓解冲击，或者添加延时开关，但是我这个就没必要了，毕竟追求的就是小巧。

里面好紧凑啊

挺漂亮的，32V电源8欧喇叭一个声道最大输出功率不超过10W，声音大了输出会失真，不过一般家用够了。如果电流调1A，小家伙可能受不了，没外部散热片不行。我的外形与你的相似，只有一面散热片，140X265X22的齿型散热片，一声道调300mA电流都热。

与车机（不是面包车那种，捷达以上的4x40w）比较，哪个好些？

勇闯沙滩 发表于 2019-3-24 17:38
与车机（不是面包车那种，捷达以上的4x40w）比较，哪个好些？

我没听过，但是大家总体评价就是，车机基本就是听个响而已
总体来说，吹捧1969和1875的人很多，吹车机的比较少，也能看出个大概。

但是说真的，我才30多，自认为不是木耳，原售价千元的耳机也听过不少，我所接触到的功放里，这个1969是音质最好，价格最便宜的。（套件售价70不到好像）
当然，外壳我找到最便宜的也是50不包邮。。。

有动手能力的，这个肯定比机车好，毕竟没有外壳，很麻烦
但是机车功能多，如果对音质要求不高，要求收音等功能的，那就机车吧

wgsd 发表于 2019-3-24 16:11
挺漂亮的，32V电源8欧喇叭一个声道最大输出功率不超过10W，声音大了输出会失真，不过一般家用够了。如果电 ...

我的整个外壳都是散热片，本来是按照单声道电流只有30ma来设计的，但是调节电流时候，不好怎么都差点，于是就多加了点，变成45ma这样，但是说真的，好像音质没有想象中那么好。
现在的打算就是，夏天时候，看它外壳的承受能力，来适当增加点电流了，争取弄到500ma每个声道

西林迷 发表于 2019-3-24 18:19
我的整个外壳都是散热片，本来是按照单声道电流只有30ma来设计的，但是调节电流时候，不好怎么都差点，于 ...

说音质好主要是这个1969是工作在甲类时，因一般功放大都是工作在乙累。同一个功放用开关切换甲乙类试听非常好辨别，甲类明显透亮、甜润、临场感身入其境。
你这个调500mA可能不只烫手，而且500mA8欧喇叭最多有2W的甲类功率。
你看我的这个外壳全铝的，整机重8斤多，调300mA电流，散热片温度57度，200mA电流也47度多。不算外壳，光散热片的外侧表面积就近0.24平米。现在我只调在130mA，正常只是用来带我的701耳机。

wgsd 发表于 2019-3-24 19:56
说音质好主要是这个1969是工作在甲类时，因一般功放大都是工作在乙累。同一个功放用开关切换甲乙类试听非 ...

看来我想多了
那目标就定在100ma吧
目前我这边温度不行，等夏天看看，按照它的温度决定具体电流。、

但是还有个问题
这个甲类功放，是看总体功率，还是就看电流？
我如果把电压再提高点，是不是声音更好？

西林迷 发表于 2019-3-24 20:57
看来我想多了
那目标就定在100ma吧
目前我这边温度不行，等夏天看看，按照它的温度决定具体电流 ...

甲类功放看静态电流。
在静态电流不变的情况下，提高电压只能提高乙类功率，但在大信号输入时，能展宽不失真的范围，虽然已进入了乙类状态，也比低压时的甲类进入失真削波好听多得多。但是电压的提高，在相同的静态电流下，发热会增加的更厉害。

wgsd 发表于 2019-3-24 21:42
甲类功放看静态电流。
在静态电流不变的情况下，提高电压只能提高乙类功率，但在大信号输入时，能展宽不 ...

长知识了！
看来提高电压是势在必行的，毕竟追求的就是好听

哈哈，好东西

很漂亮，谢谢分享！

1969组得漂亮！早些年做了2台LM4766、2台LM3886、1台LM1875，1台TDA7293，都拆了或送人了；想玩1969但是没玩成，退烧了

经典

谢谢分享

非常小巧和精致啊
