首发众仪电测ZT-X数字万用表评测

发表于：2018-5-21 01:50:40 20047
万用表
主题类别: 评测（详细）
仪表品牌: 众仪（ZOYI）
显示方式: 9999字
型号或关键字: ZT-X

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

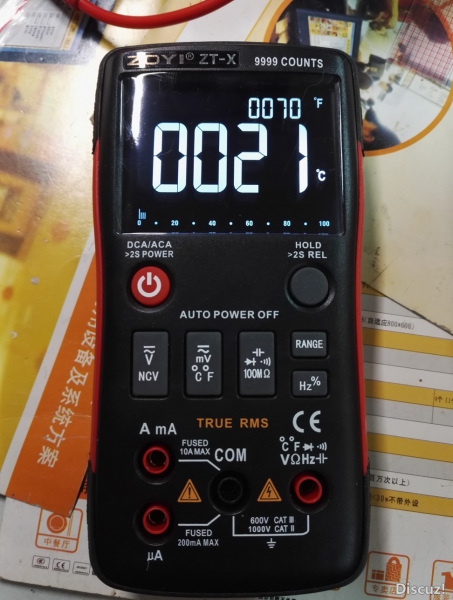

正面图，温度没有CF切换因为一个屏幕已经同时显示了

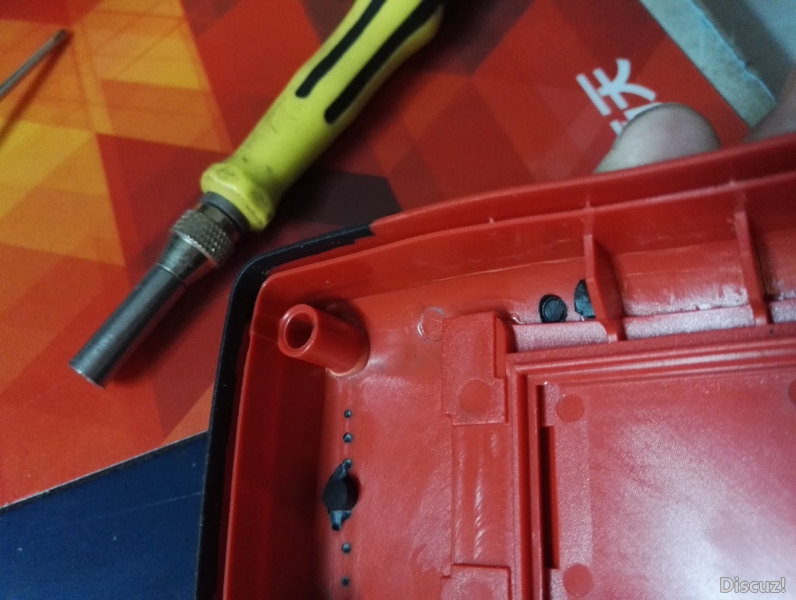

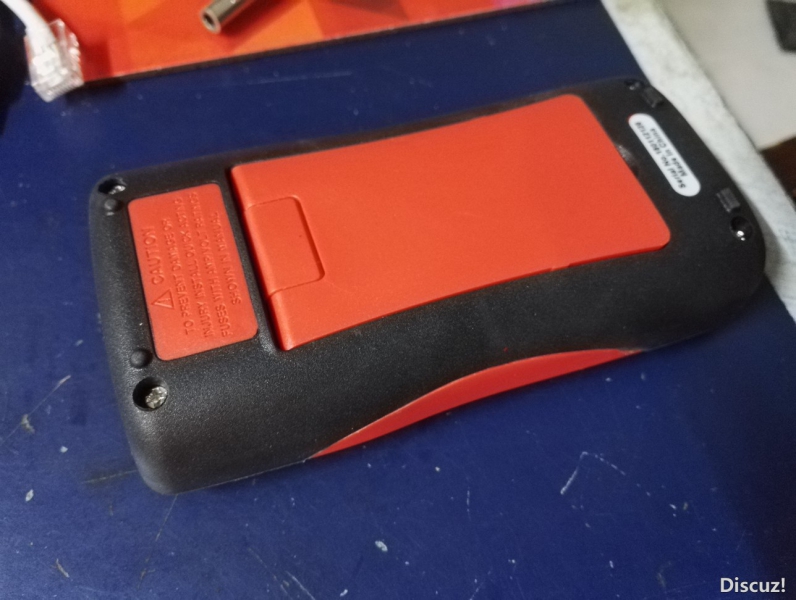

后盖红色部分是硬质塑料，黑色的是软胶。
手感接近于福禄179系列的软硬程度。不过又没有179系列的滑腻感
整个后部SX.jpg 主芯片特写SX.jpg

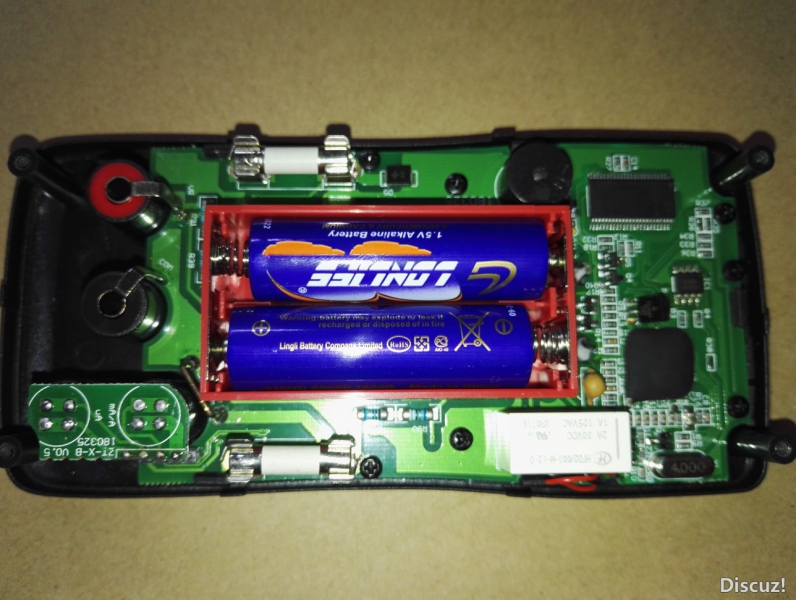

后部整体图片，其中两个电流档并没有专门的按钮切换，而是插入电流档后，自动切换到电流模式。
这个很不错，相当有创意

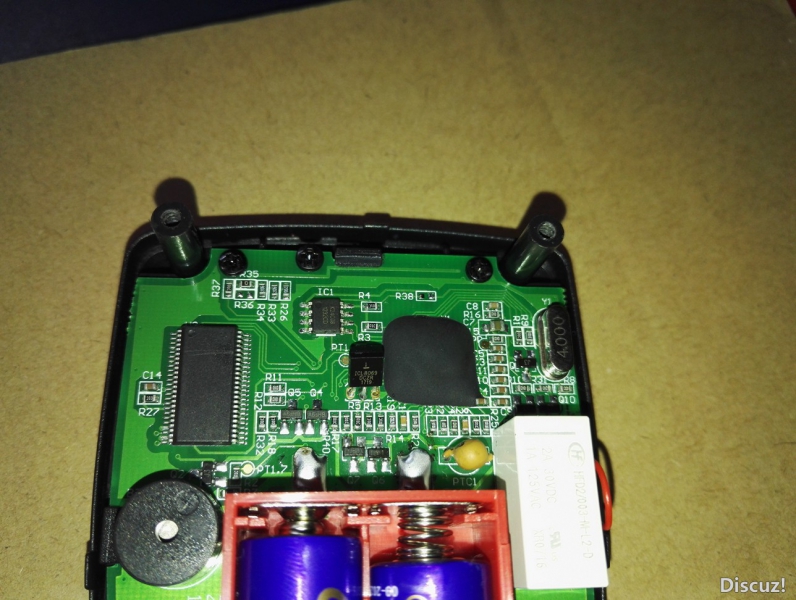

看后部主控主要部件，
黑色牛屎主控，外置8脚的是校准和功能代码存储芯片
白色的是mV档继电器
左边独立芯片猜测为模拟条驱动芯片
3脚独立电压基准还是ICL8069------------------------------------------------
心急的直接到二楼末尾看总结
------------------------------------------------

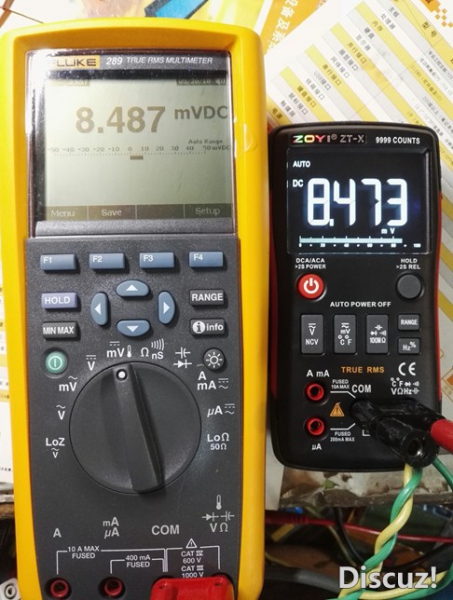

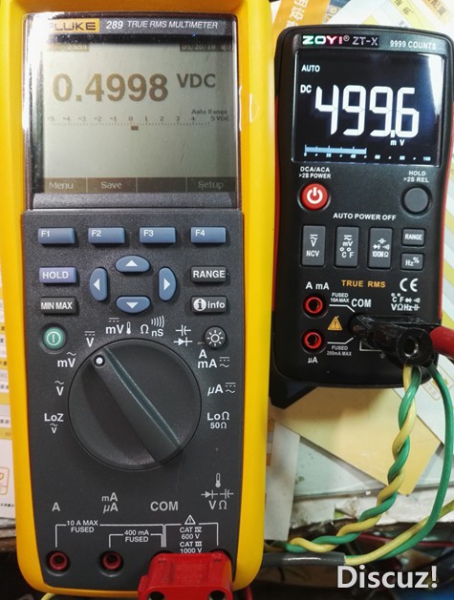

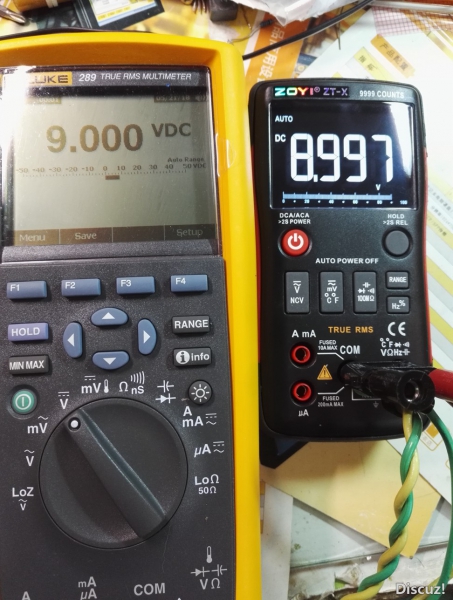

以下开始数据测试
-------------------------------------------------




---------------------------------------------------

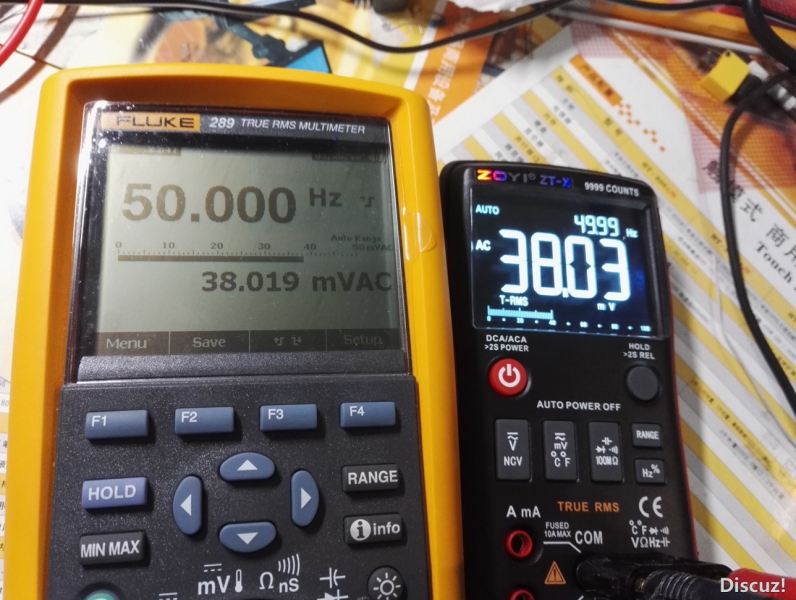

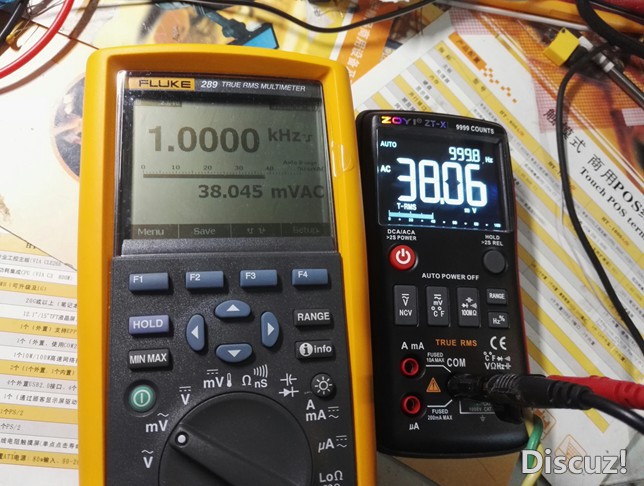

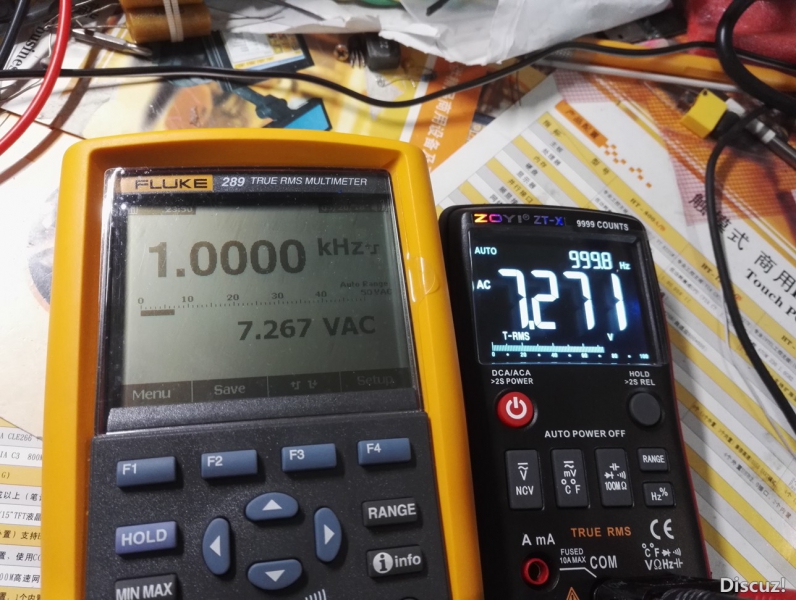

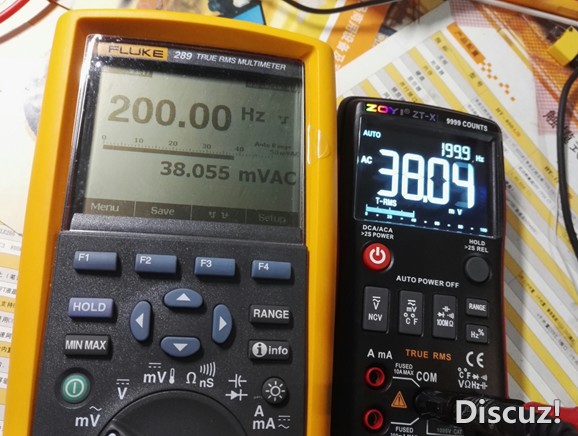

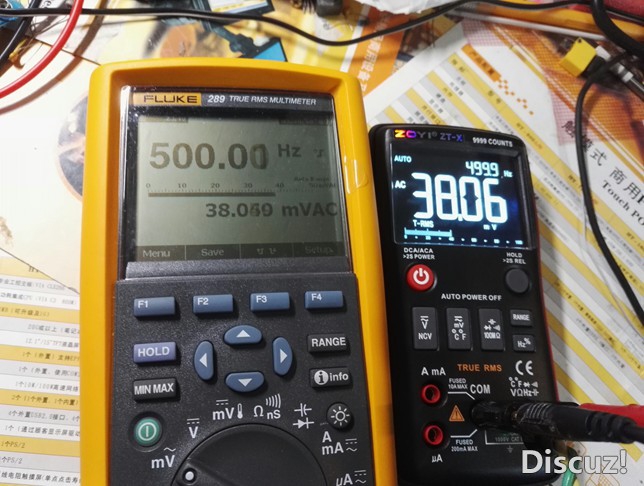

交流mV测试，请注意289频响指标

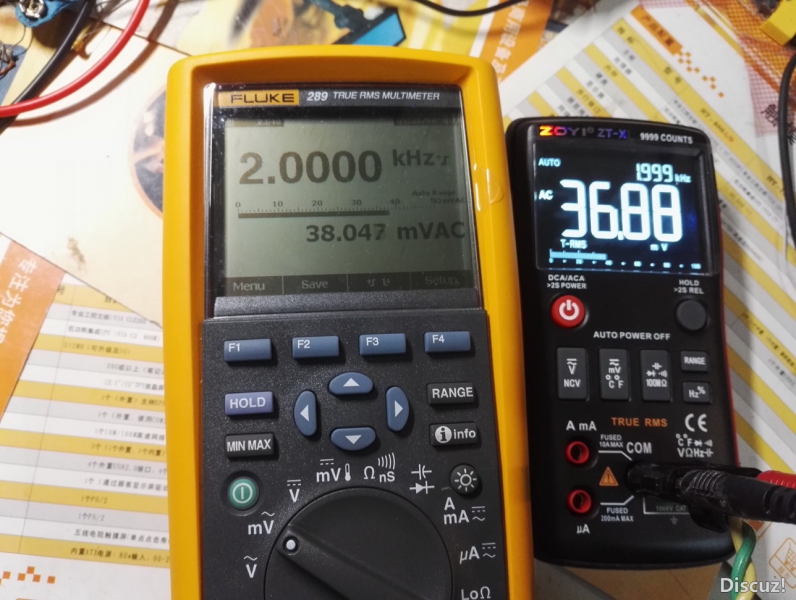

在2000HZ时候 AC精度开始降低，1K频响

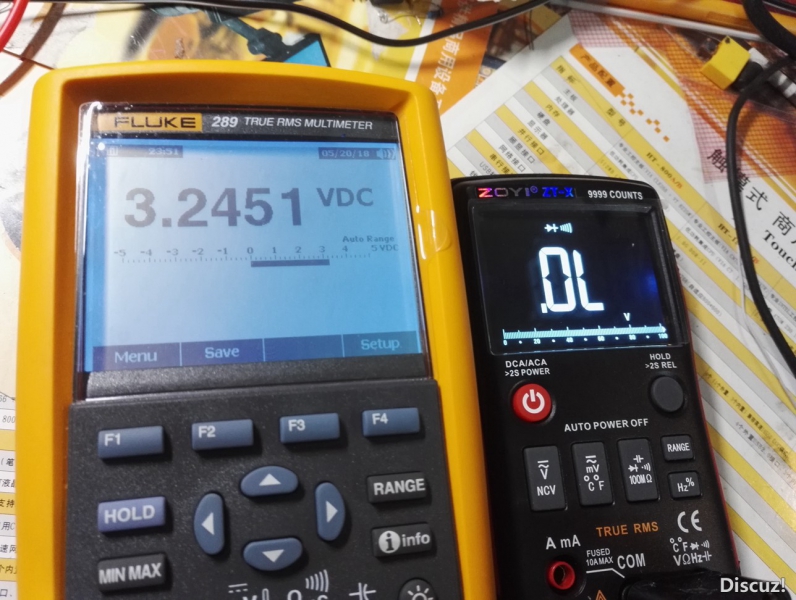

---------------------------------------------------------------------------二极管蜂鸣档电压
这个表终于实现了二极管档集成蜂鸣的功能，
自动挡万用表二极管集成蜂鸣印象除了UT61E和VC86E
就只有福禄克F115以上或者更高级别万用表才有
现在这表也有了，虽然我用不上，不过我知道很多维修的喜欢这个功能
----------------------------------------以下电容测试

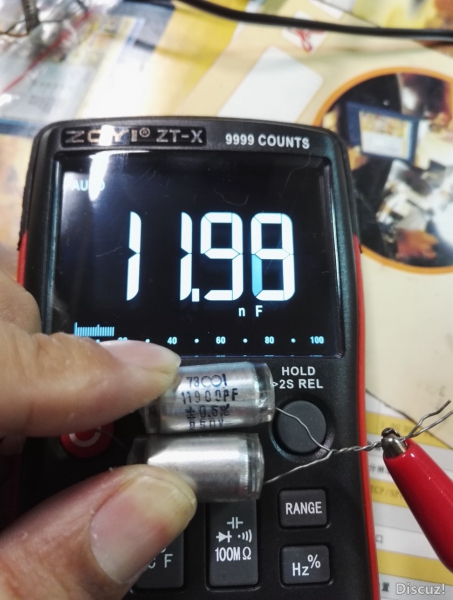

11900PF 0.5%

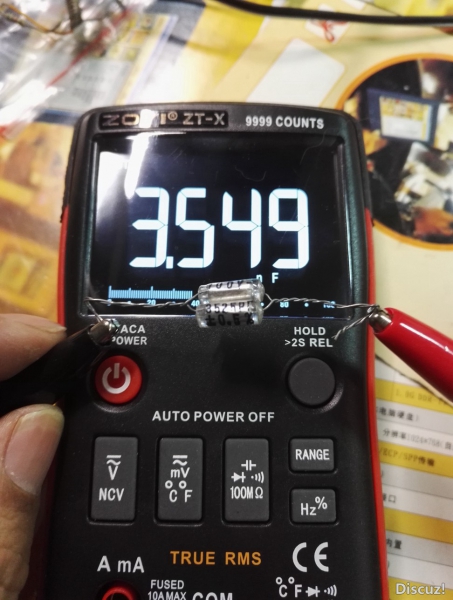

3525PF 0.5%

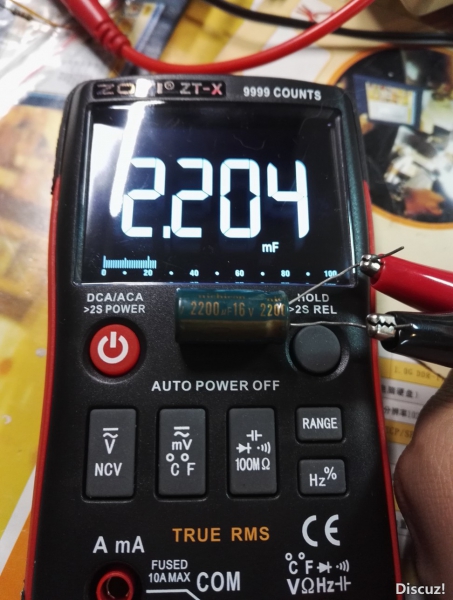

2200UF 这个我感觉纯粹碰巧
------------------------------------------------------

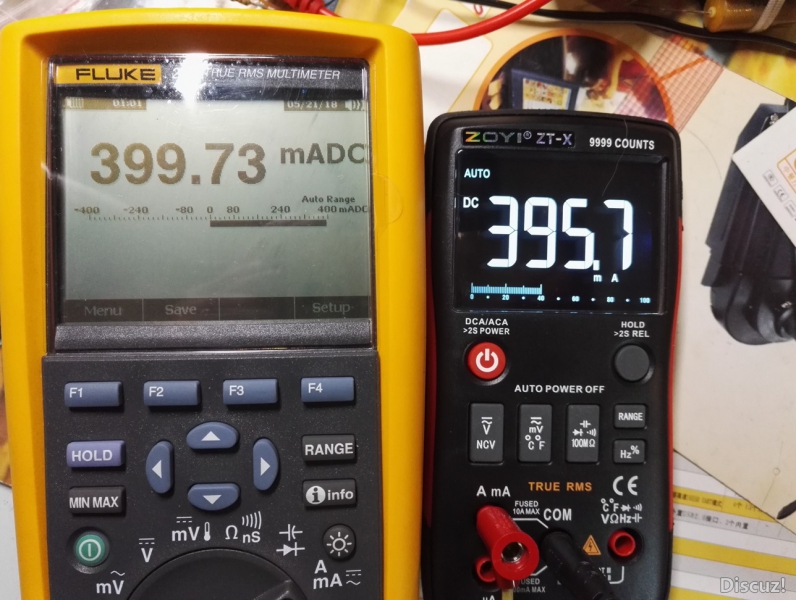

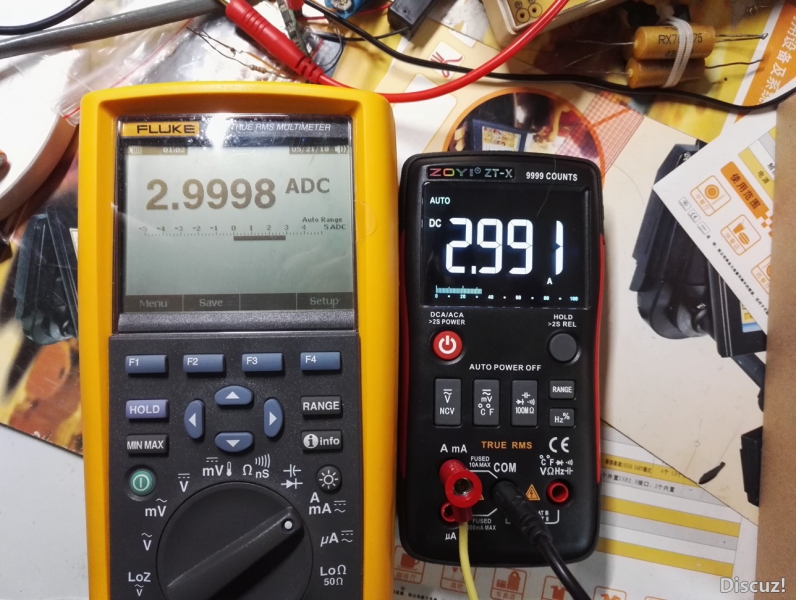

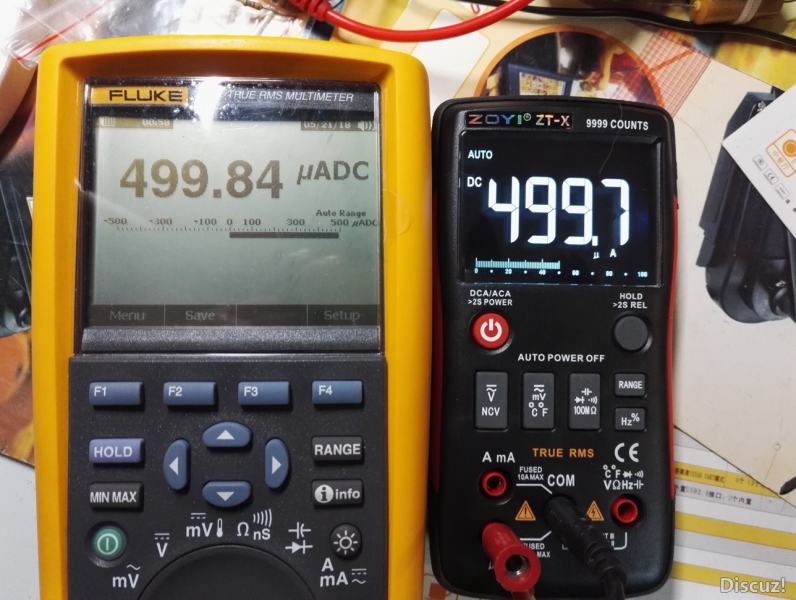

以下电流测试

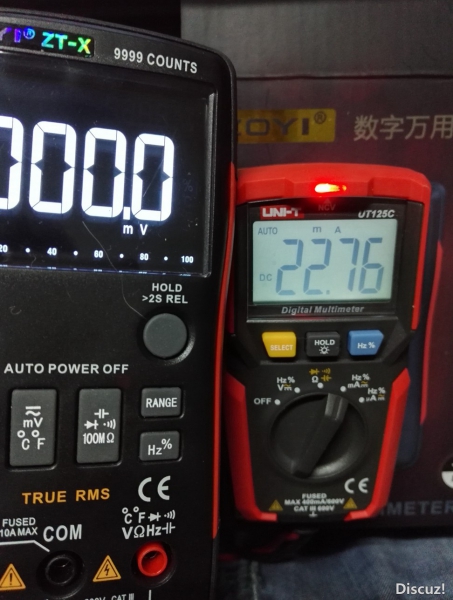

------------------------------------- 耗电SX.jpg
耗电大约23mA

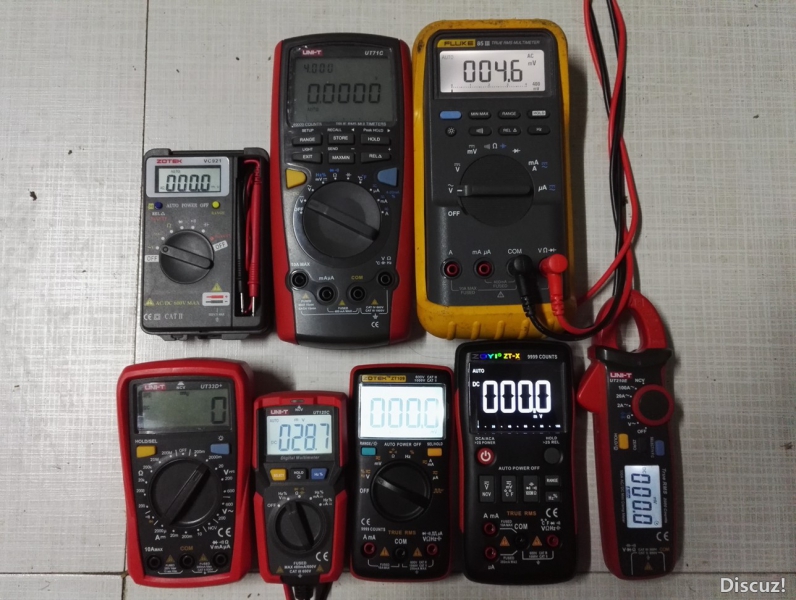

大小参考其他常见仪表

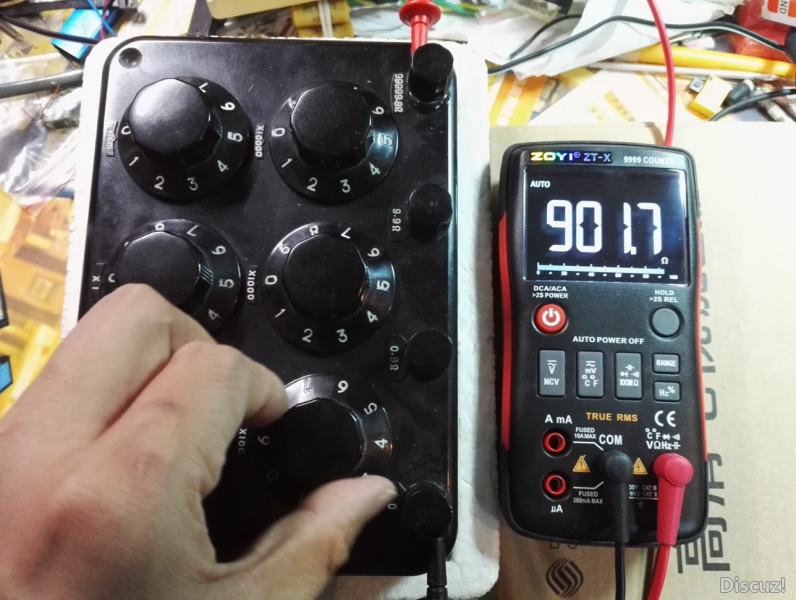

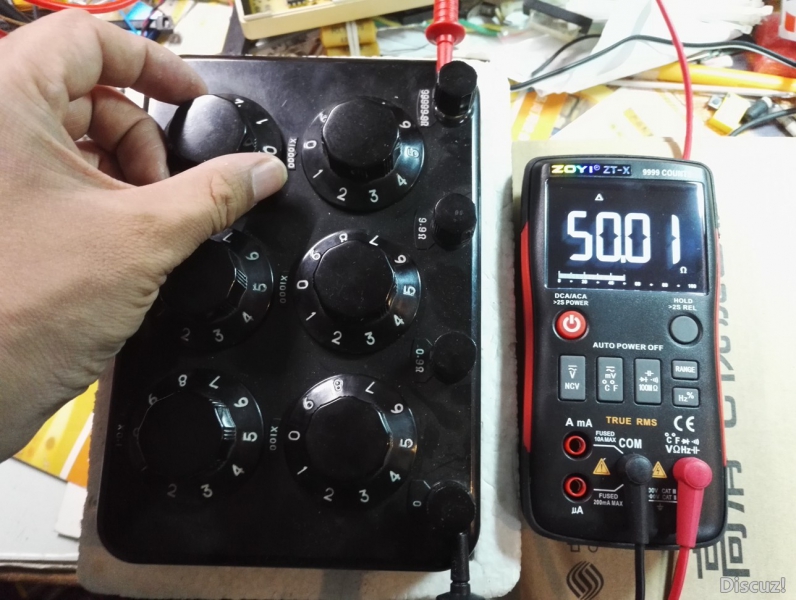

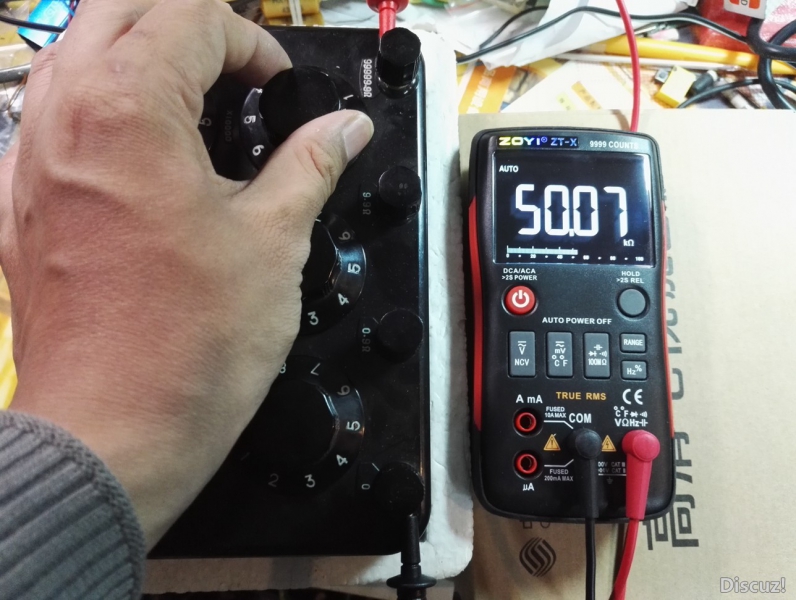

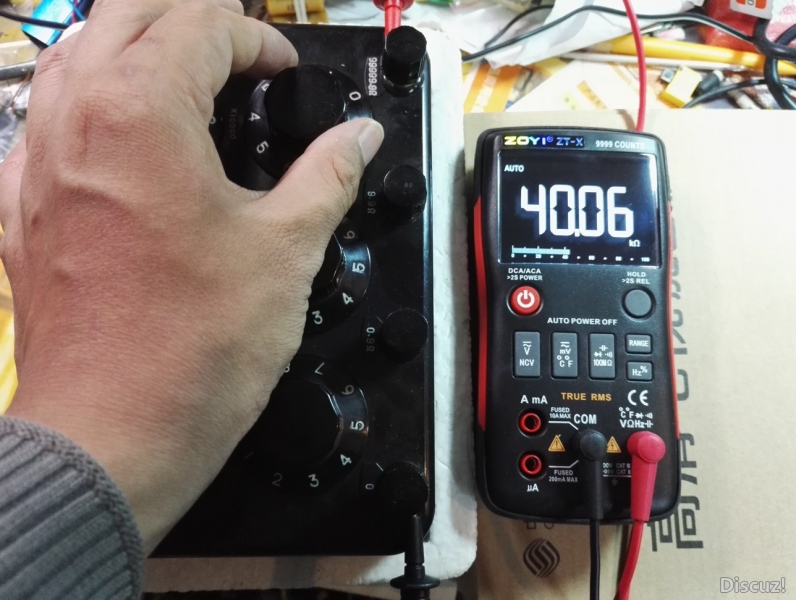

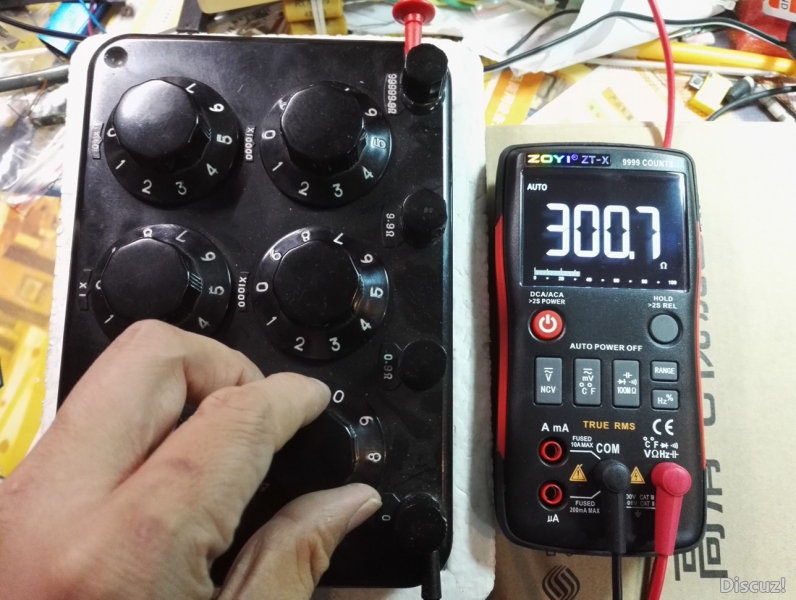

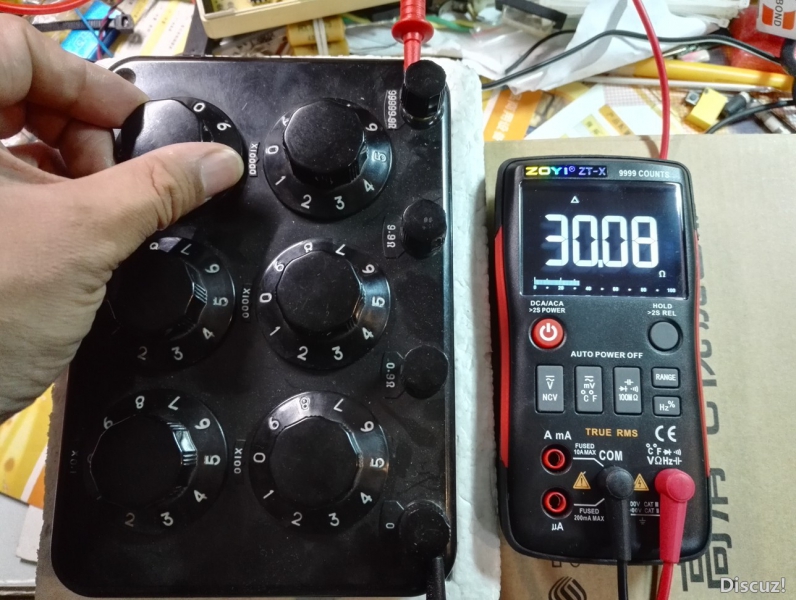

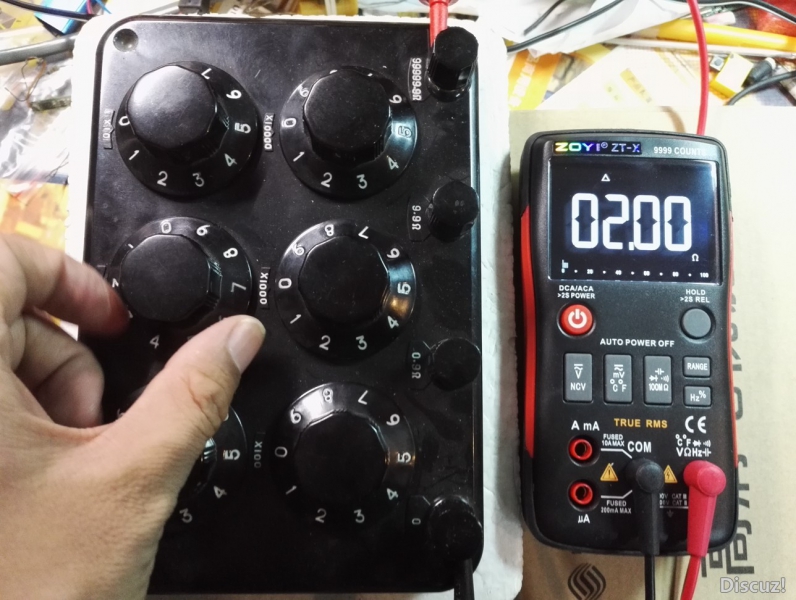

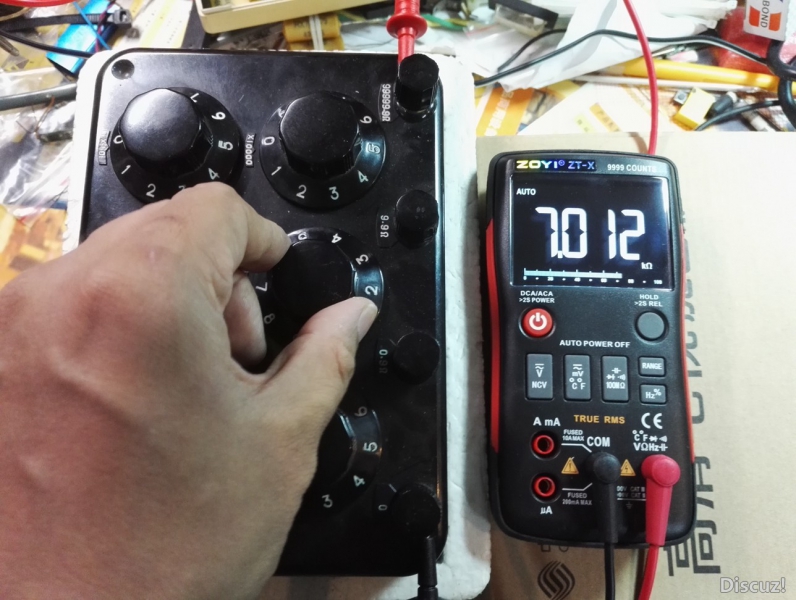

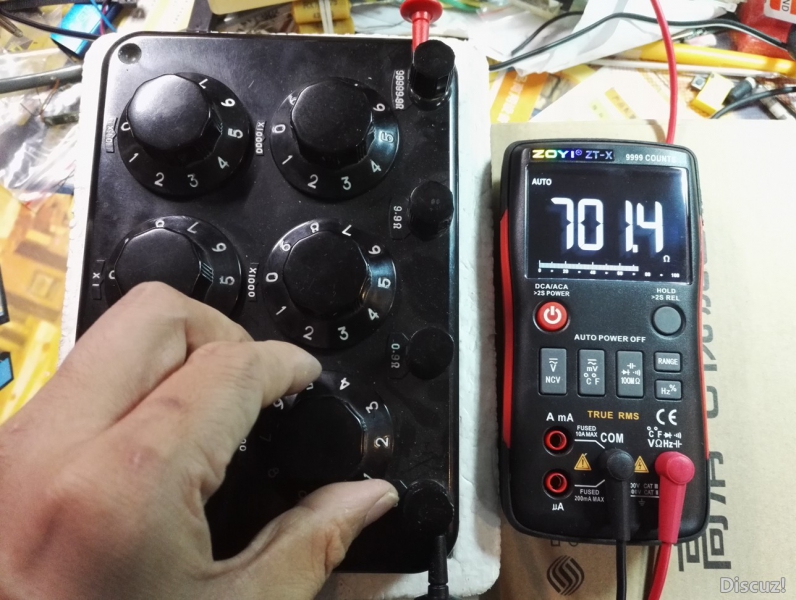

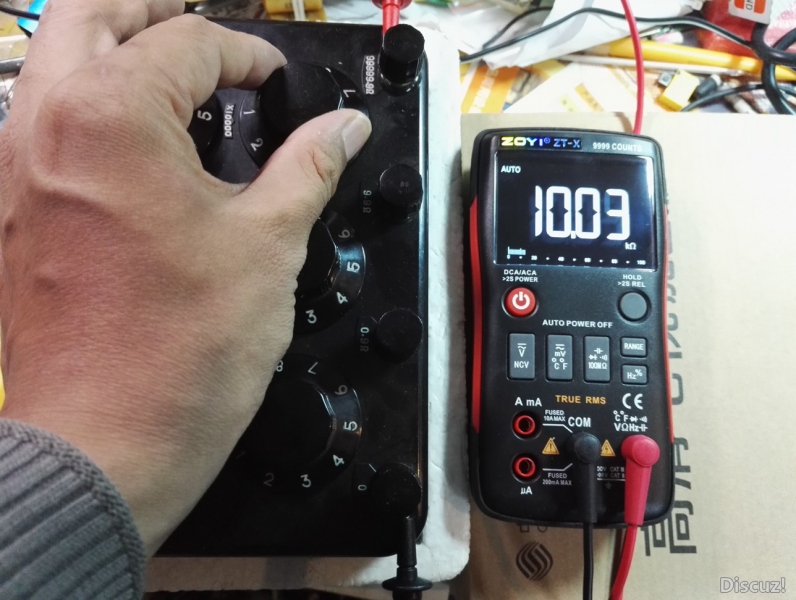

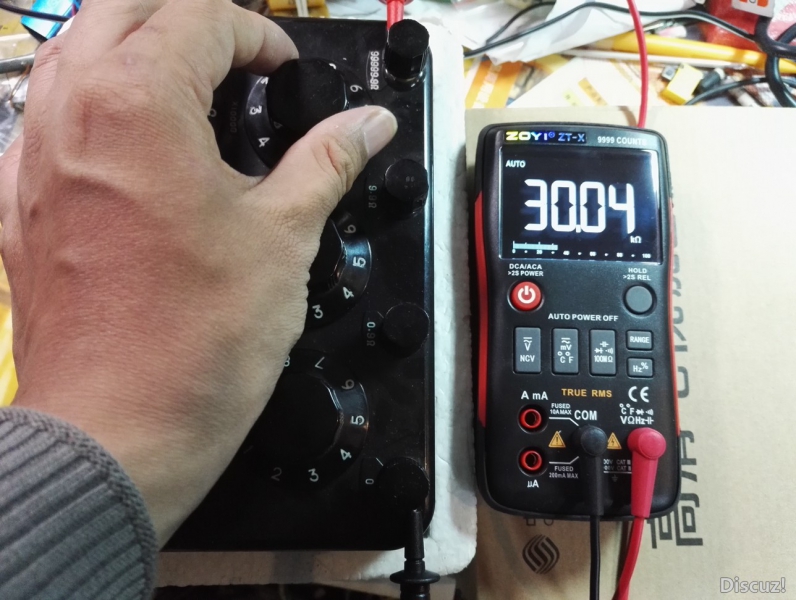

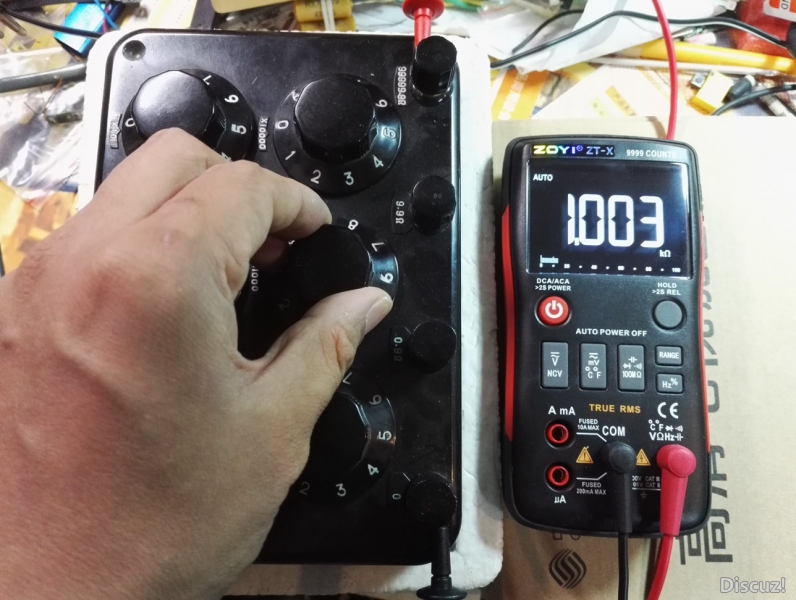

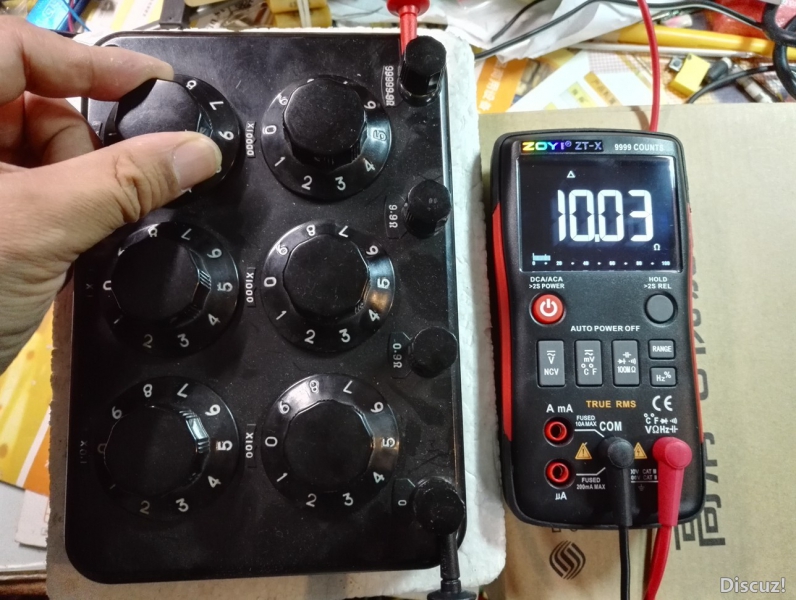

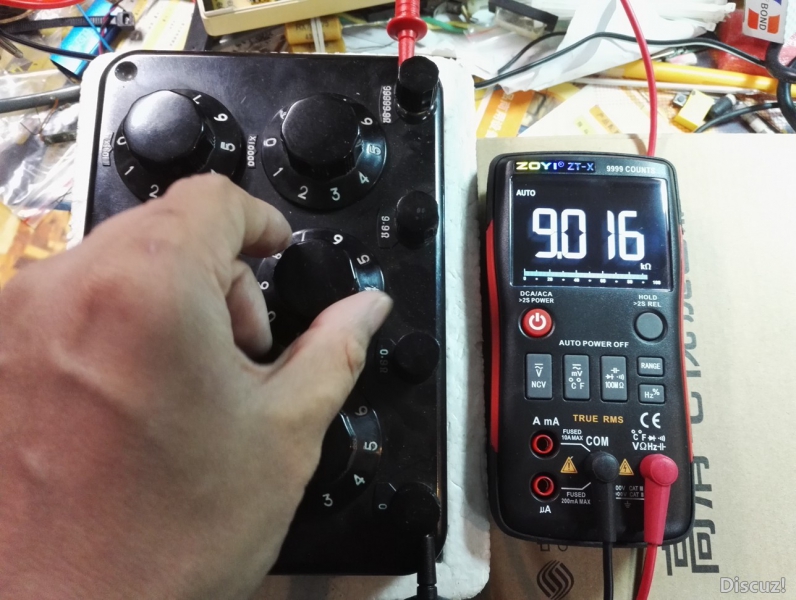

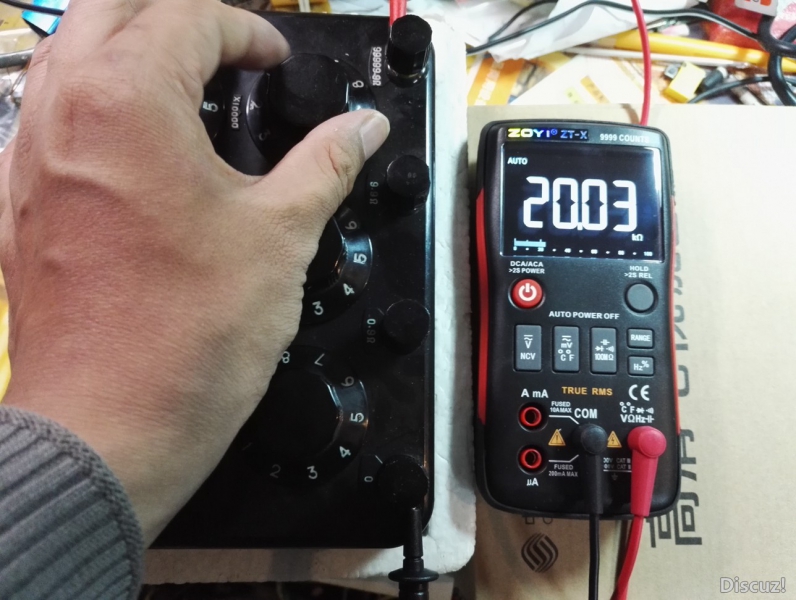

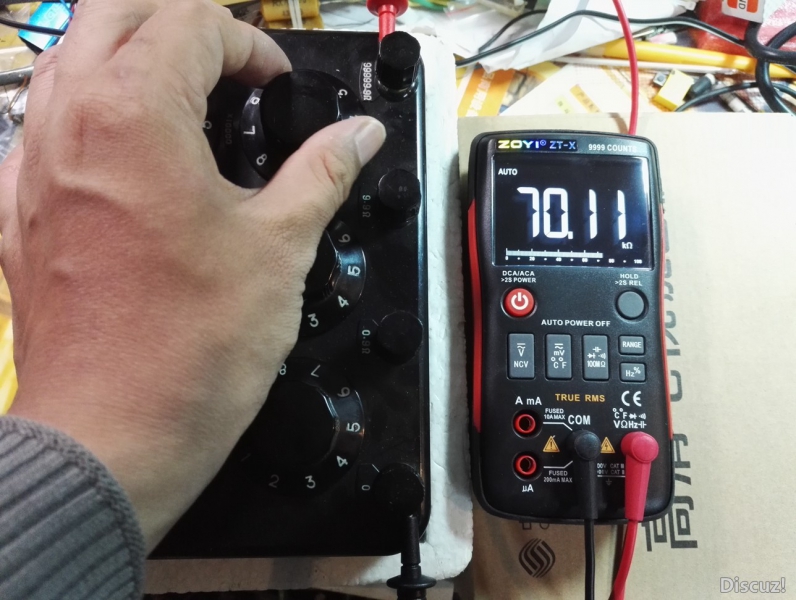

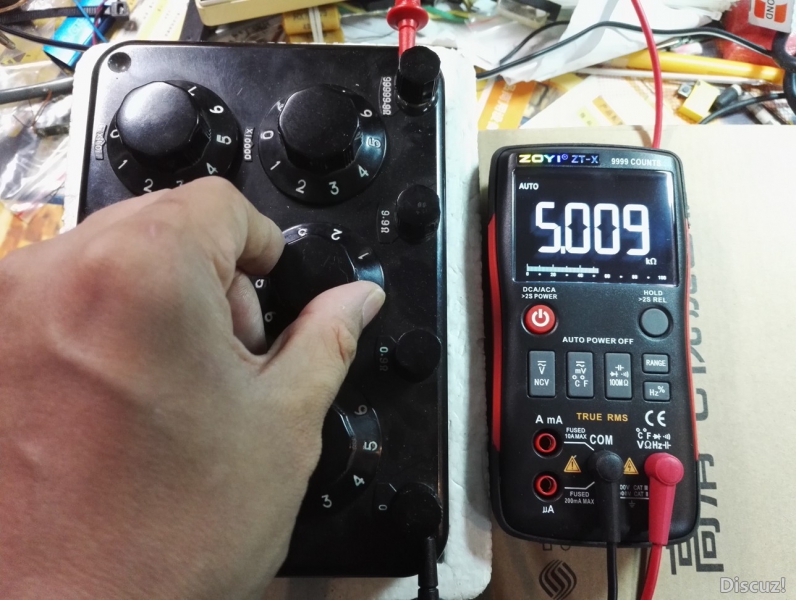

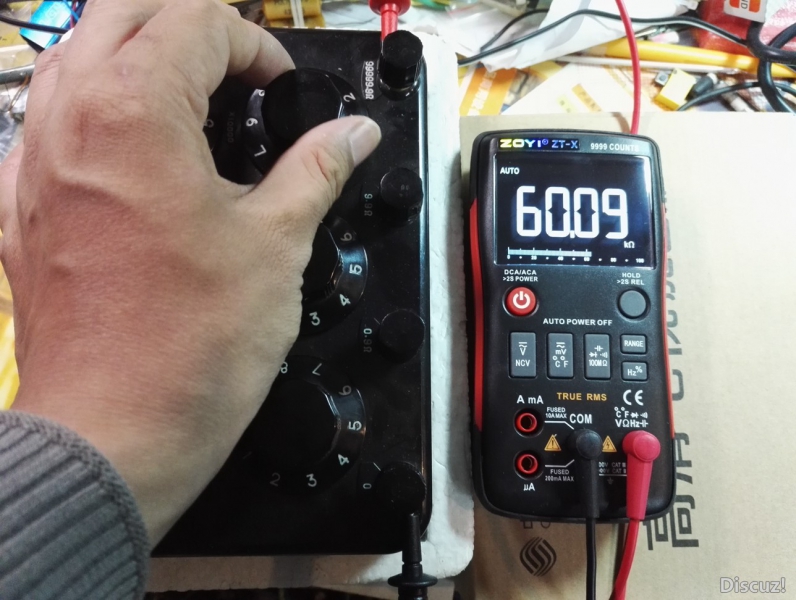

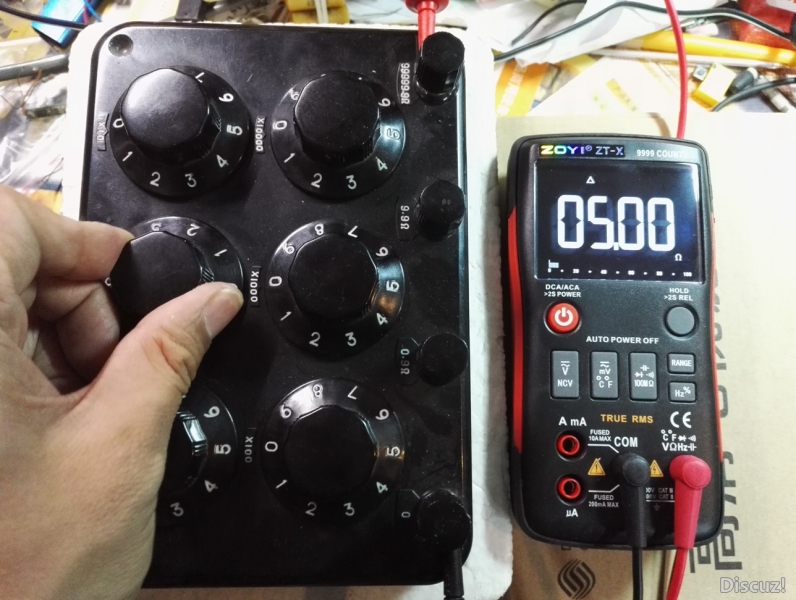

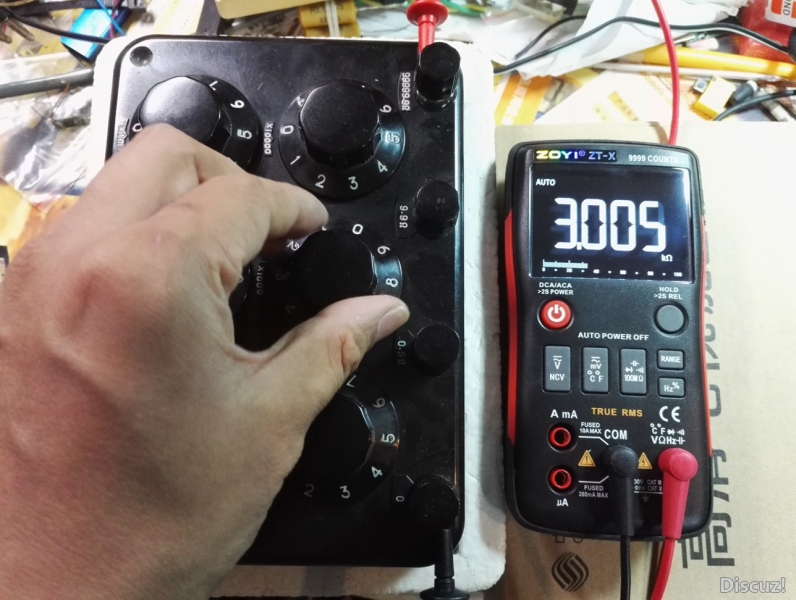

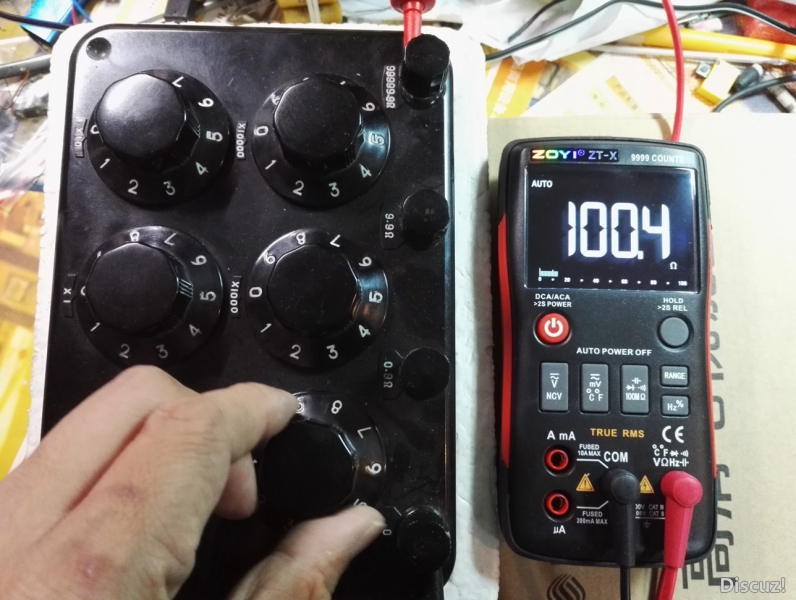

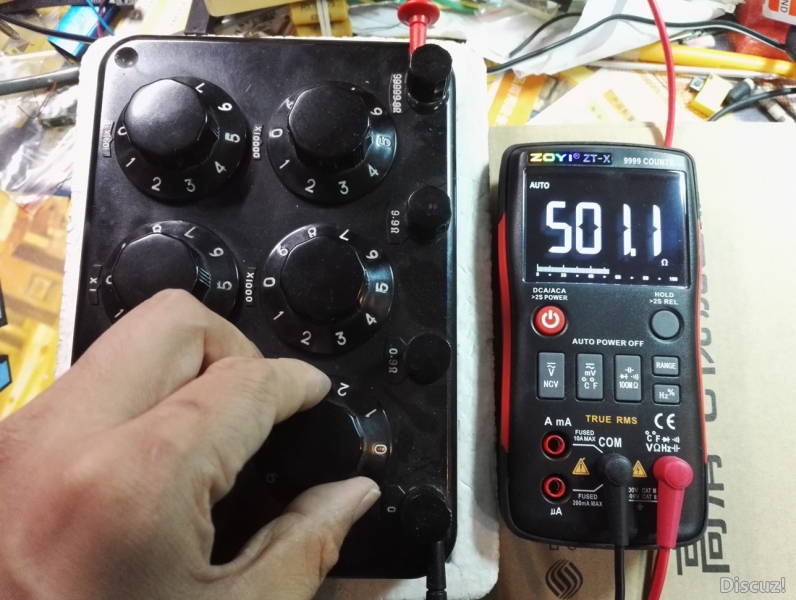

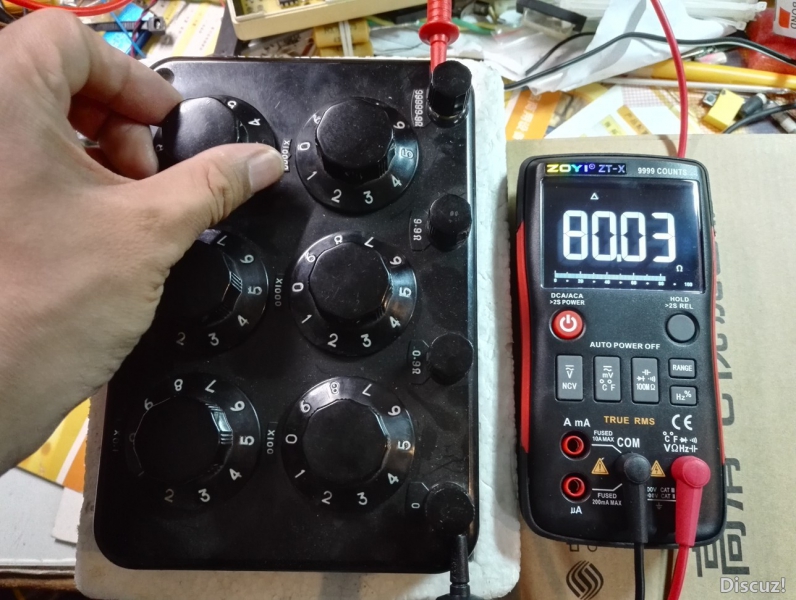

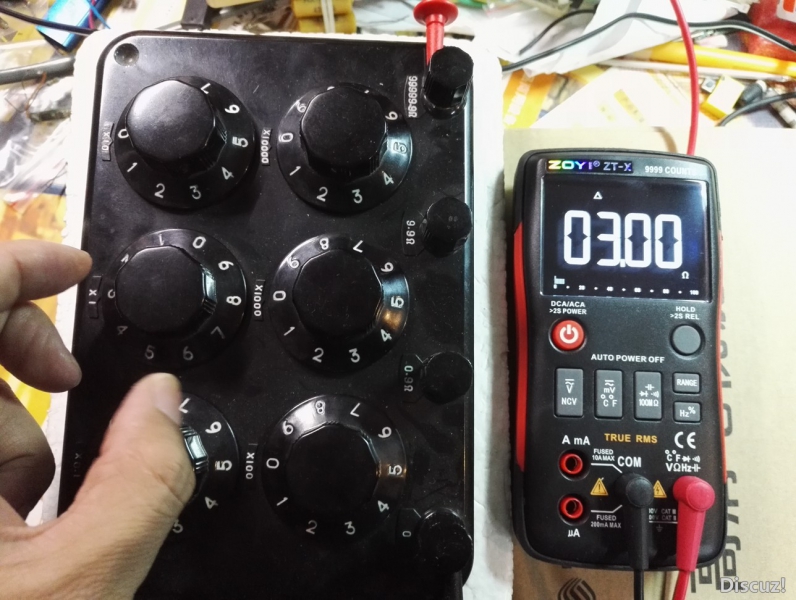

一页实在编辑不下了，二楼电阻测试






#评测#万用表
收藏
送赞
分享

相关帖子

评分

参与人数 1金钱 +9 收起 理由
5448 + 9 很给力!

查看全部评分总评分 : 金钱 +9

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（37）

nyxfk 楼主     数字探长 2018-5-21 01:58:38
本帖最后由 nyxfk 于 2018-5-21 09:14 编辑

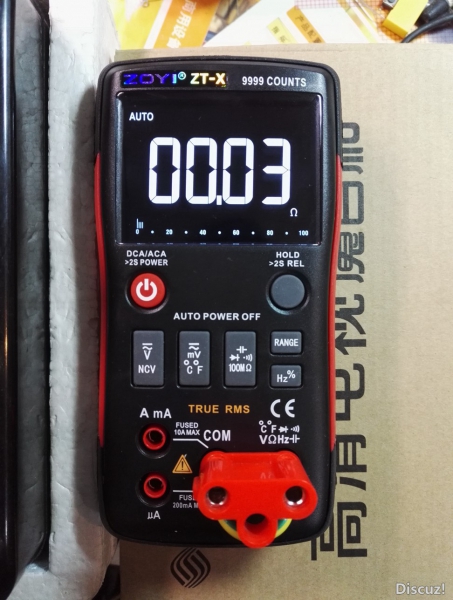

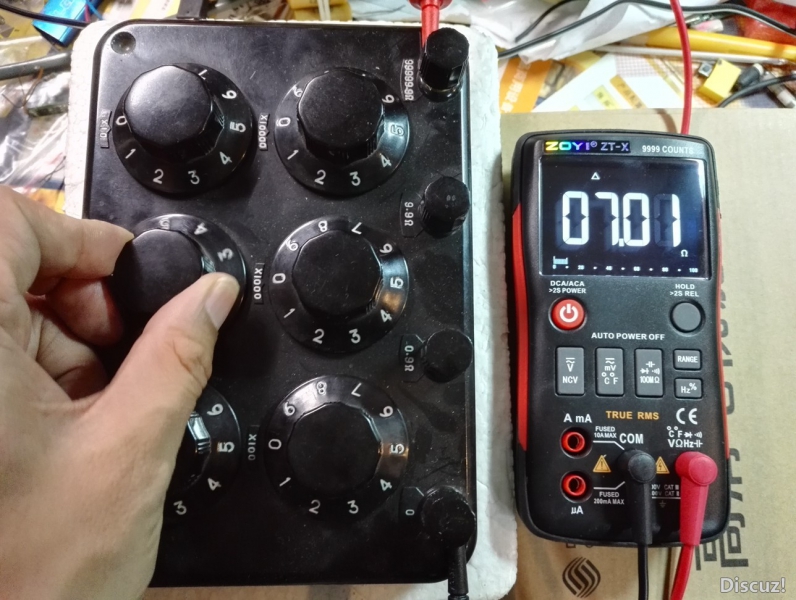

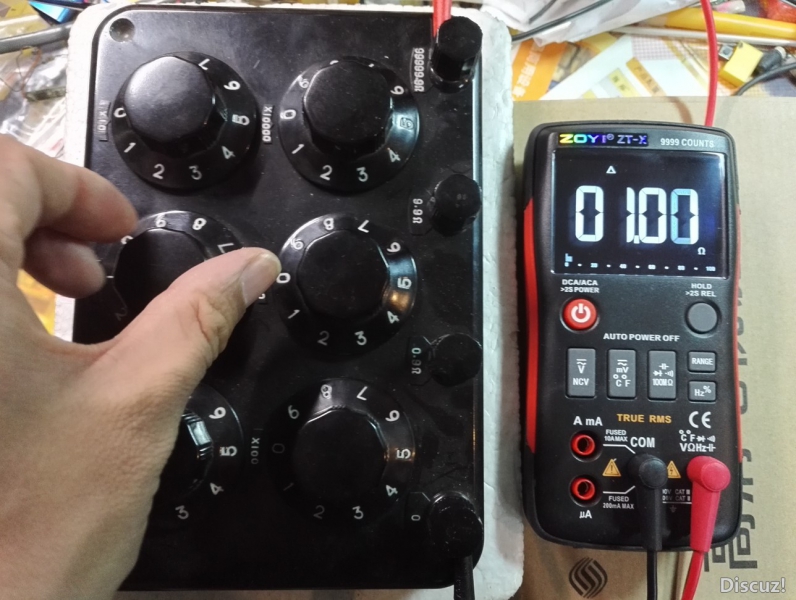

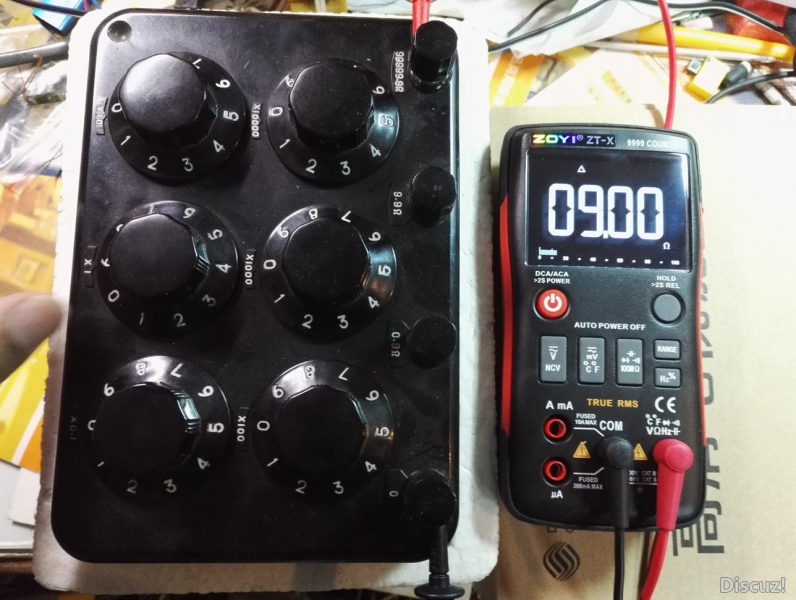

短路环0.03欧姆左右
--------------------------------
-----------------------------------------------------------------
----------------------------------------------------------------------------------
----------------------------------------------------------------------
--------------------------
总结：
按键表中性能最好的，EBTN屏幕表中最便宜的
200元内自动挡唯一二极管蜂鸣二合一的
可能是千元内唯一EBTN二极管蜂鸣合一
这表模拟条并非独立取样，目测与数字刷新率同步3次/秒
电阻档换量程速度与众仪其他9999万用表速度一样
量程内刷新速度感觉略快一丢丢

-------------------------------
EBTN可以理解为背光常亮的反显屏幕

以下程序自动插入未在内容中添加的图片或附件
2018-5-21 01:58:38 回复
718005845 数字奇才 2018-5-21 06:37:54
我的还没有到  急死人
来自: 微社区
2018-5-21 06:37:54 回复
散淡021 数字大神 2018-5-21 06:39:39
谢谢分享
你自己买的
我们得表的还没有收到。

二极档合并导通档，确实实用，按键也少按一次很好！
2018-5-21 06:39:39 回复
勇闯沙滩 数字大神 2018-5-21 07:05:37
谢谢分享你自己买的表，首发啊，看到ZT-X的性能了。
2018-5-21 07:05:37 回复
zlmimg 数字精灵 2018-5-21 08:16:59
谢谢分享，期待你的总结
来自: 微社区
2018-5-21 08:16:59 回复
dgpower 数字梦想家 2018-5-21 08:19:28
本帖最后由 dgpower 于 2018-5-21 08:22 编辑

这价格，这性能，挺吸引。

我手上好几个表了。
ZT-X没有数据接口，后期能出个升级配件或升级版就再考虑

2018-5-21 08:19:28 回复
wgsd 数字大神 2018-5-21 08:19:53
楼主真快，全网第一买吧，商家应返现90%已与奖励。
显示清楚，视角很好。
2018-5-21 08:19:53 回复
chenglijie2001 数字梦想家 2018-5-21 08:28:05
恭喜楼主得表！谢谢老乡送的219！
来自: 微社区
2018-5-21 08:28:05 回复
fengfeizi 数字探长 2018-5-21 09:34:27
还是有点特色的，定价比219高有一定道理的
2018-5-21 09:34:27 回复
snowrose2000 数字精灵 2018-5-21 09:41:19
我的还没收到
这屏的显示效果真不错！
2018-5-21 09:41:19 回复
43545 管理员 2018-5-21 10:32:25
wgsd 发表于 2018-5-21 08:19
楼主真快，全网第一买吧，商家应返现90%已与奖励。
显示清楚，视角很好。 ...

楼主的表是众仪的发出的第一块表，也是赠送的，其他坛友的，今天提交地址，发出。
2018-5-21 10:32:25 回复
jygz 数字奇才 2018-5-21 11:28:52
总是看到了，这表真不错，谢谢楼主分享
2018-5-21 11:28:52 回复
wgsd 数字大神 2018-5-21 11:34:40
43545 发表于 2018-5-21 10:32
楼主的表是众仪的发出的第一块表，也是赠送的，其他坛友的，今天提交地址，发出。 ...

谢谢论坛的福利，一波接一波，好快呀！
不知其它论坛的网友看到了是什么心情，是，还是，不会是......
欢迎快快加入830吧，和论坛共舞，不求利益得失，激发新的共鸣。
2018-5-21 11:34:40 回复
光速飞行 数字大神 2018-5-21 12:36:29
看到了希望，心情有些激动吧，呵呵。
2018-5-21 12:36:29 回复
xo304 数字梦想家 2018-5-21 12:38:45
楼上没经得我的同意，把我心里话说了，怎么补偿我？
2018-5-21 12:38:45 回复
wgsd 数字大神 2018-5-21 13:00:18
xo304 发表于 2018-5-21 12:38
楼上没经得我的同意，把我心里话说了，怎么补偿我？

上诉到论坛法律厅，控诉心里违权，补偿保险丝两个。
2018-5-21 13:00:18 回复
zhu_hf 数字奇才 2018-5-21 13:22:33
相当期待啊！
2018-5-21 13:22:33 回复
风月603 数字奇才 2018-5-21 13:24:01
终于看到zt—x测评了，不错！
来自: 微社区
2018-5-21 13:24:01 回复
湖北诚信维修 数字梦想家 2018-5-21 13:46:13
测试效果和功能都很好，只是看到楼主测试耗电电流好大，大约23MA ,够高的了
2018-5-21 13:46:13 回复
