拆个很少见的韩国产IE DM-738袖珍万用表

偶得一块韩国产的袖珍万用表。

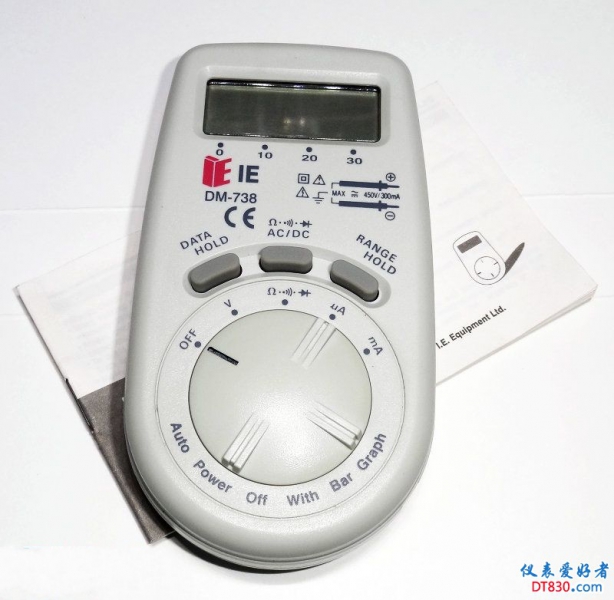

IE牌的？型号DM738。外观上看，做工还是很精致的。
百度，google，都找不到相关信息。
就连万能的假货宝也搜不出来。

这个外观，如果不看外壳上印刷的字，像不像定时器？

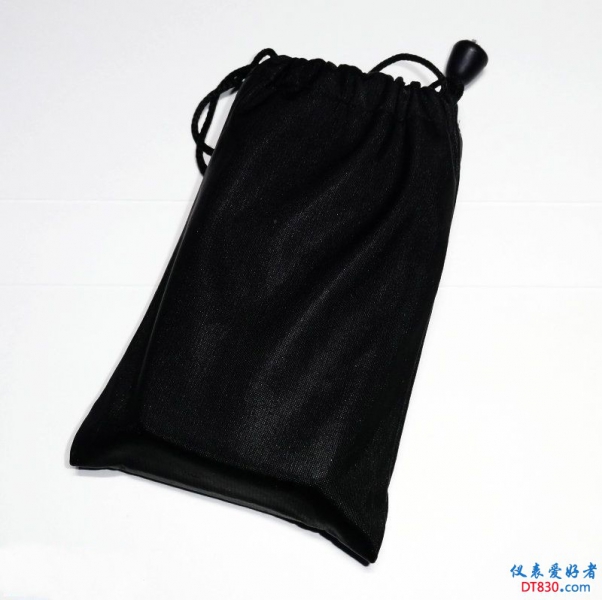

随表一起来的黑色收纳袋。貌似有防水涂层的。

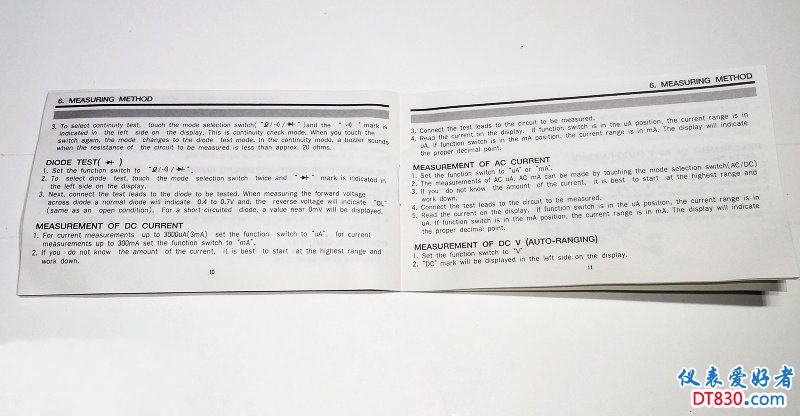

说明书。


全是英文的。。。

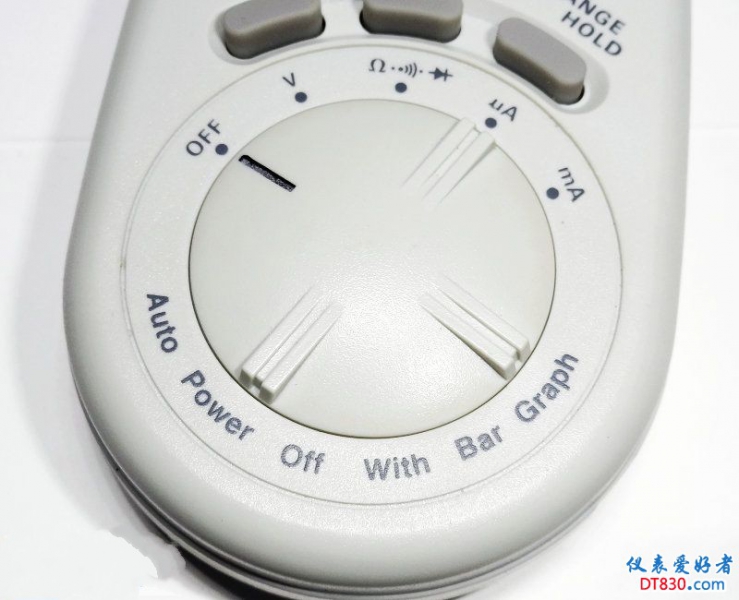

转盘比较特殊。和我们常见的都不一样。
带自动关机，这个必须好评！

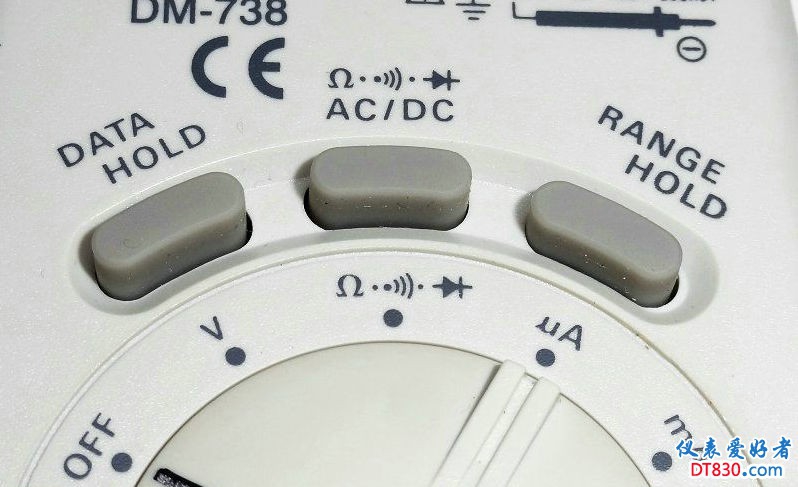

上面三个按钮。
DATA HOLD这个真心没什么用。
RANGE HOLD 量程切换&锁定。
中间那个，不用解释了。

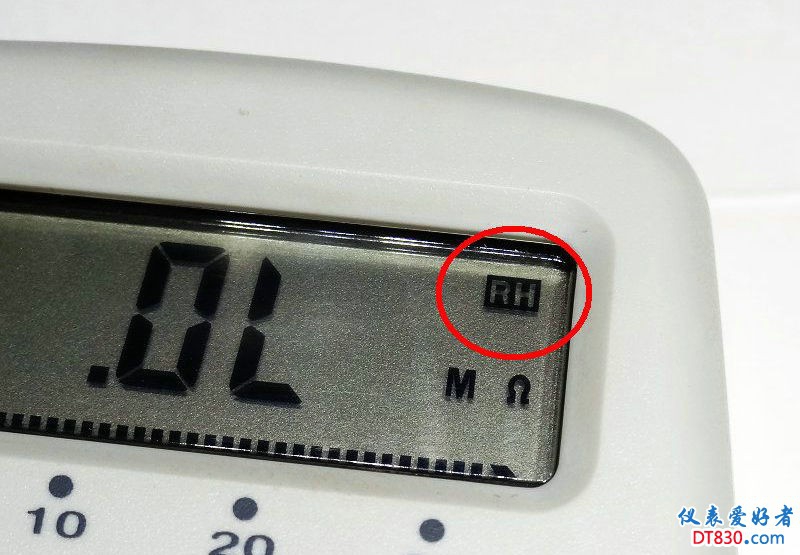

按一下RANGE HOLD切换一次量程。长按取消，变成自动量程。

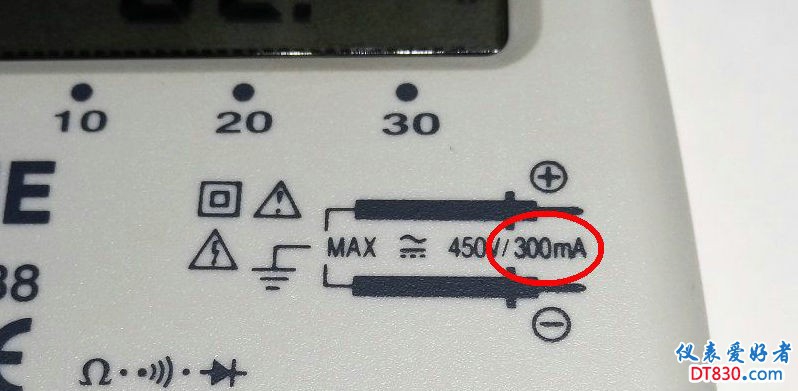

电流档，最大只有300ma。
不过，对于袖珍表来说，也凑合了。
毕竟胜利VC921根本都没有电流档。

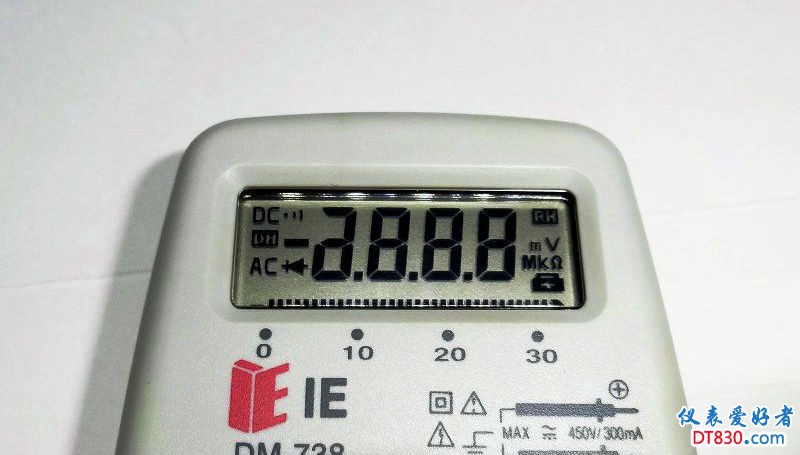

开机液晶屏自检。

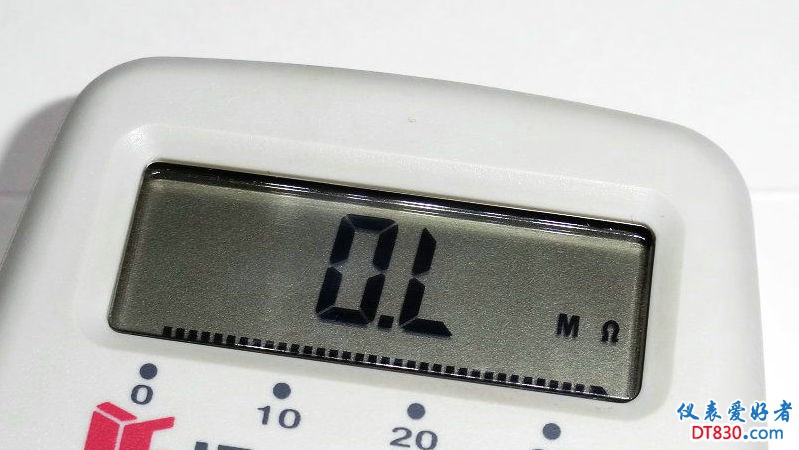

液晶屏显示效果相当清晰。底色略带反光那种。弱光下也很容易读取。
下面还有模拟指示条。

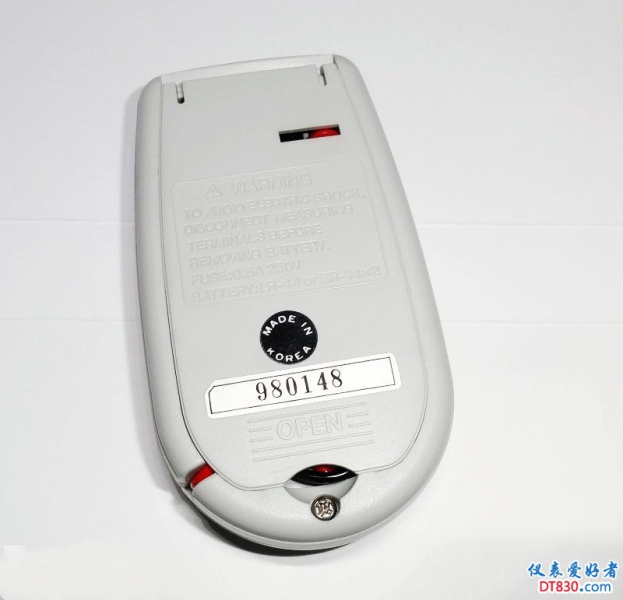

背面的盖子。

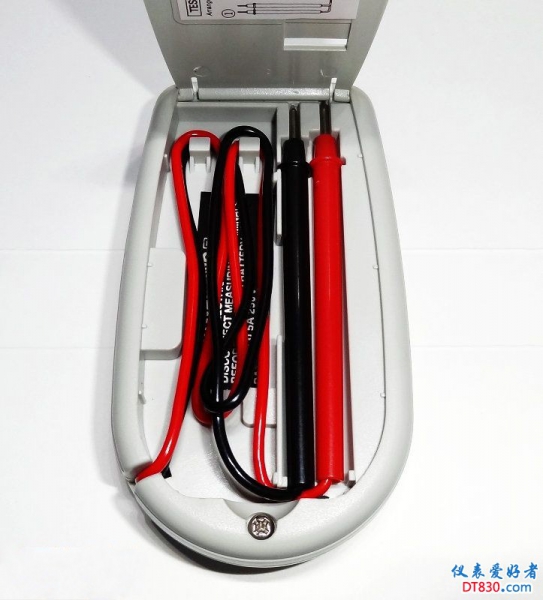

掀开盖子，表笔收纳在此。

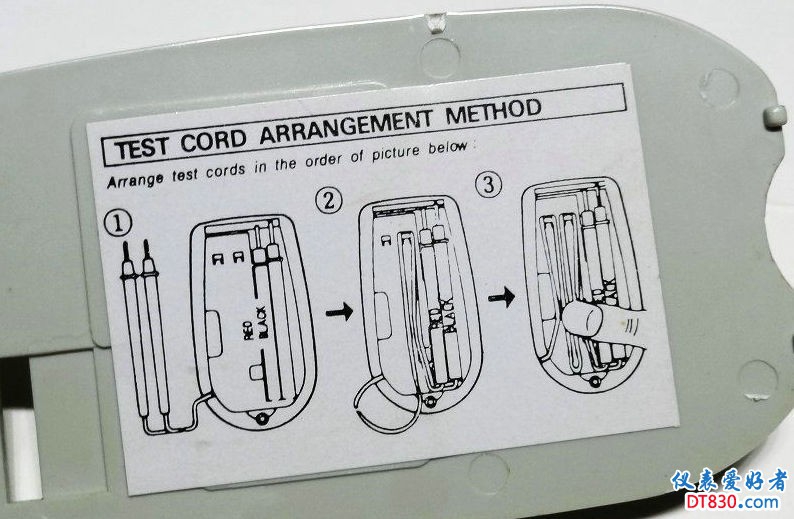

盖子上有如何收线的图解。由于是袖珍表，体型小，如果不按这图解收线，还真装不进去。

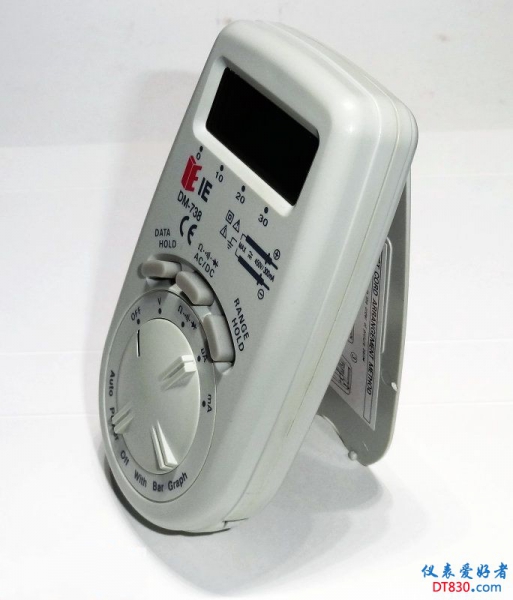

盖子的另一个作用就是支撑。

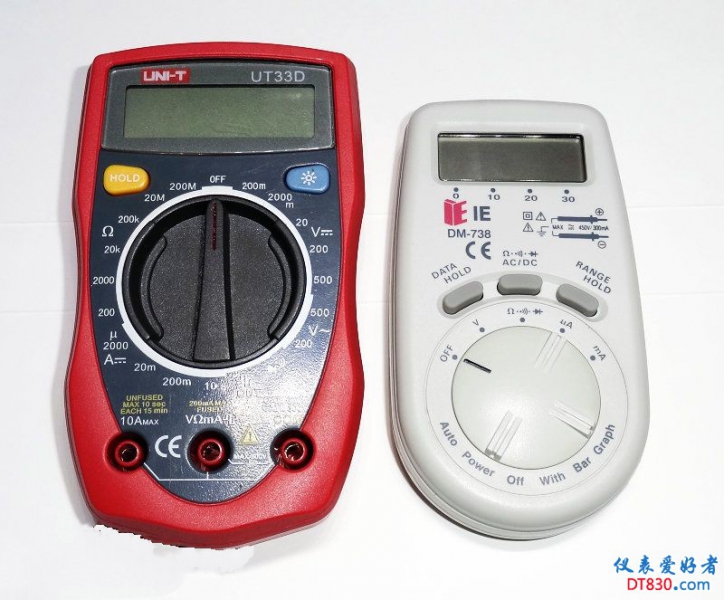

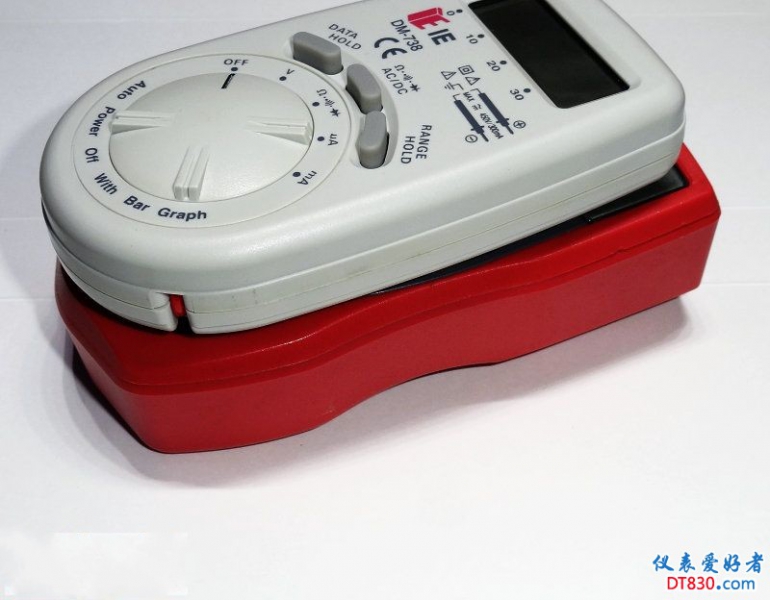

和手里的UT33D比一下个头。
小了一大圈。也许这表算不上最小的。但这个体型已经相当便携了。

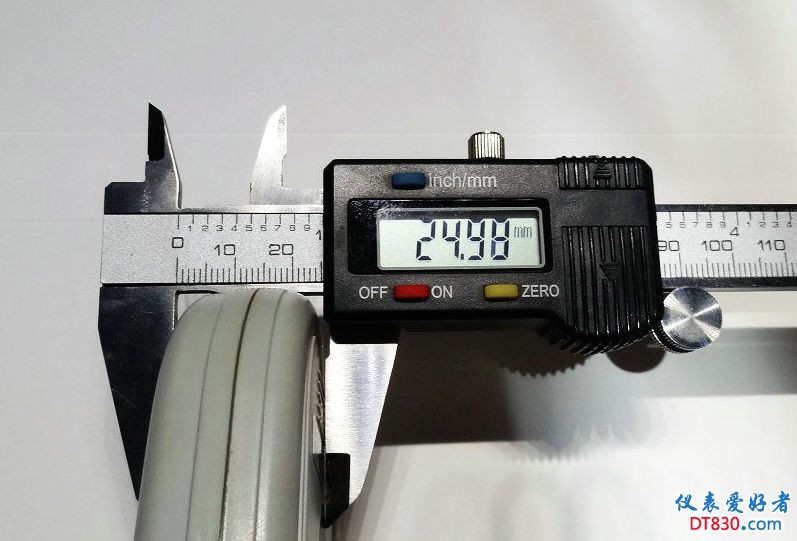

厚度比UT33D薄了好多。。。
但是和VC921比的话，还是厚了点。

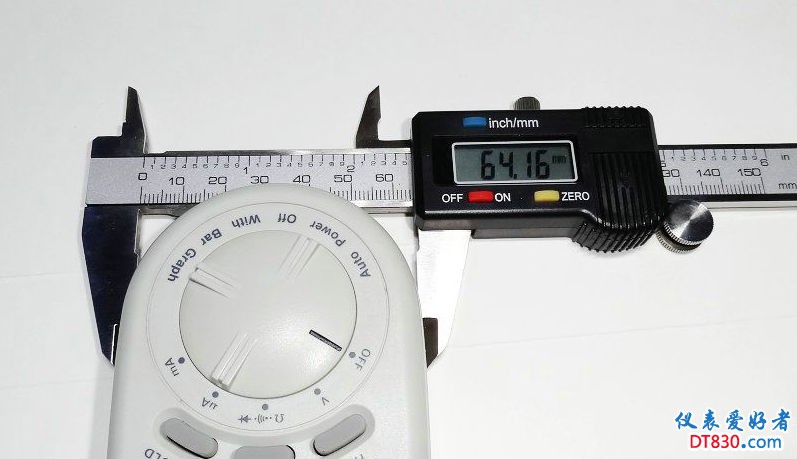

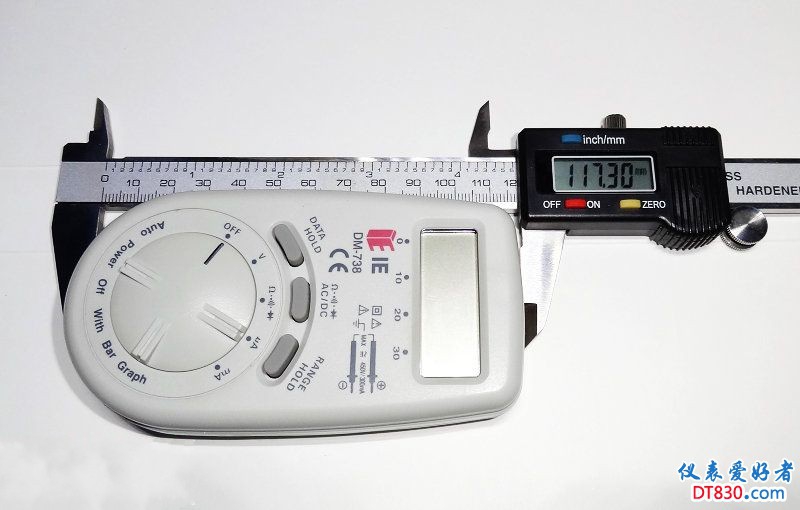

来看下三围图。

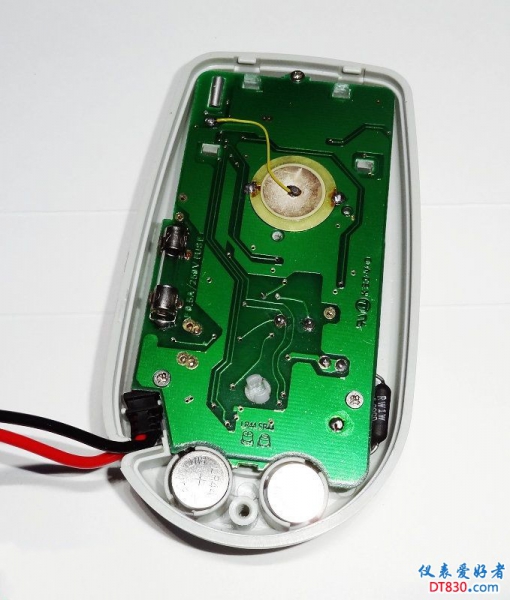

拆掉后盖。背面就一个压电陶瓷片，一个保险管。

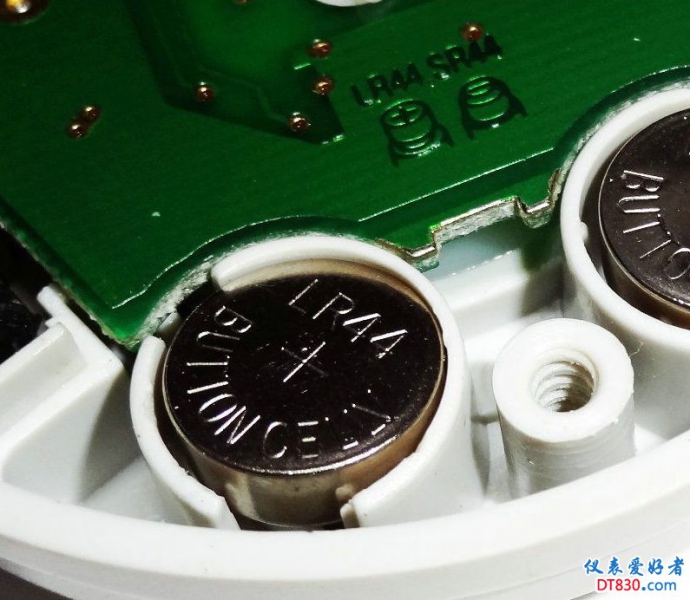

电池略坑啊。。。两粒LR44纽扣电池。。。

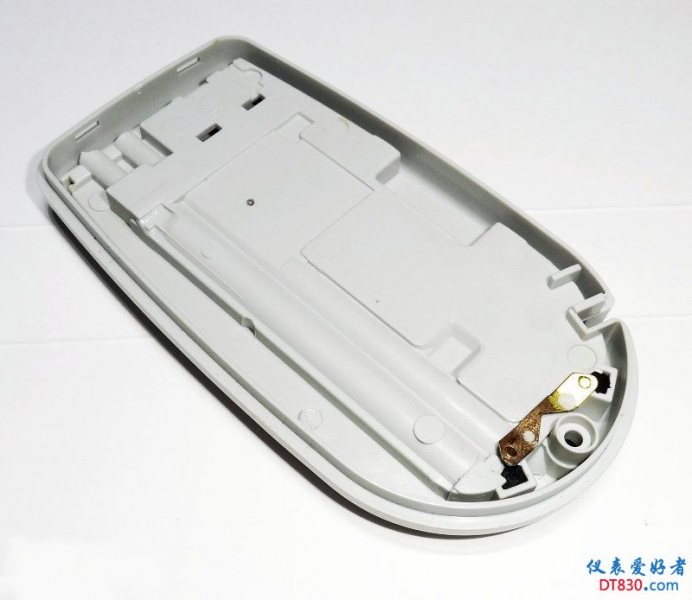

这个是后盖。
虽然这块表用两粒LR44串联即可。但是，由于体积限制，后盖还是内凹的。
后盖与电路板之间缝隙相当小。想改成锂电的话，很有难度啊。

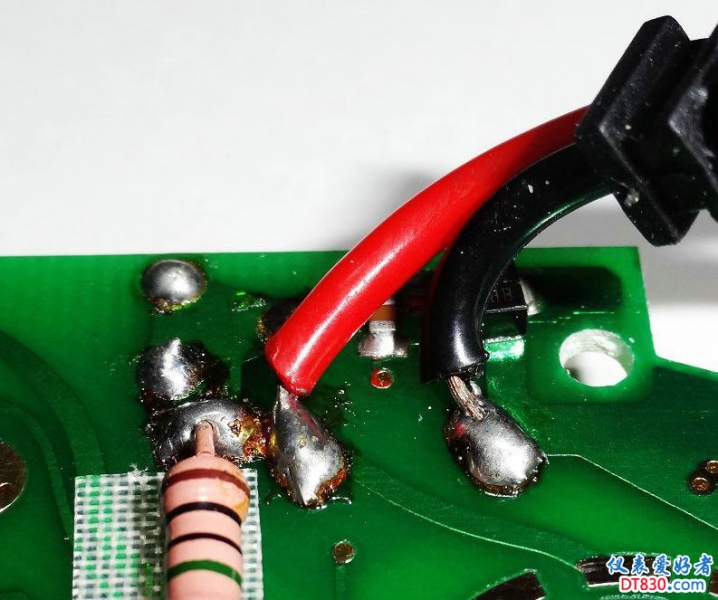

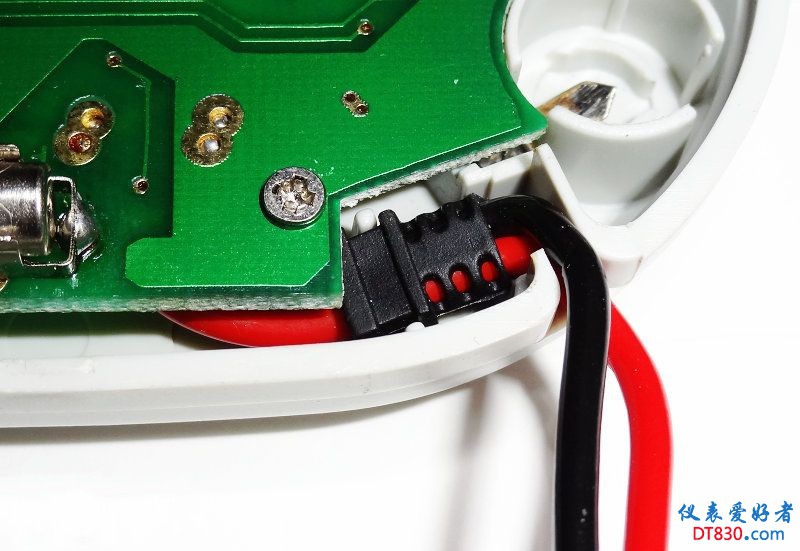

表笔线防扯做的很到位。

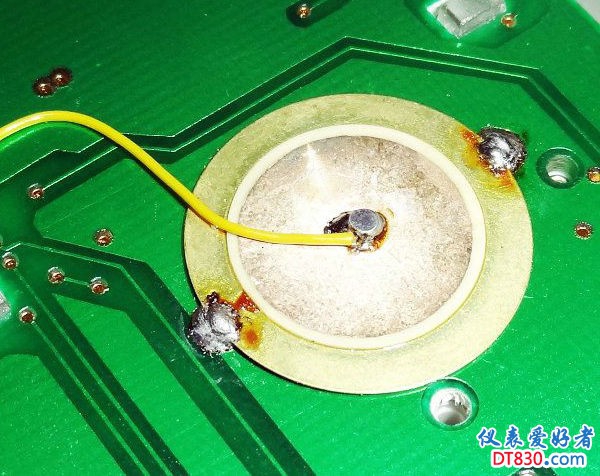

压电陶瓷片直接焊在电路板上。

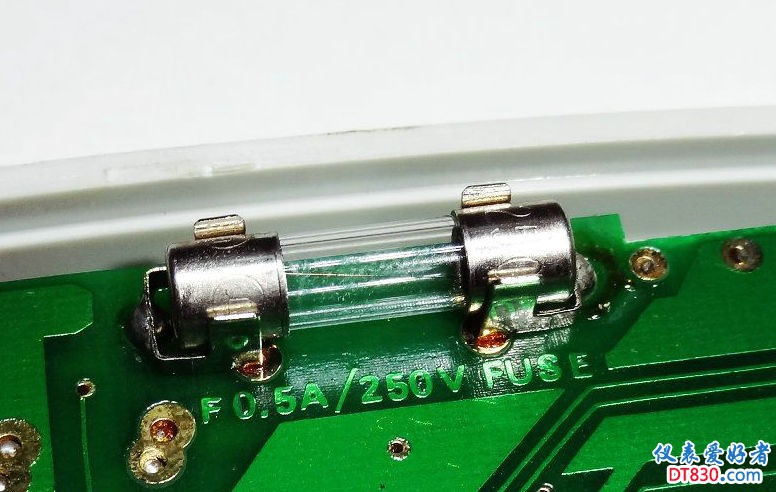

0.5A玻璃保险管。

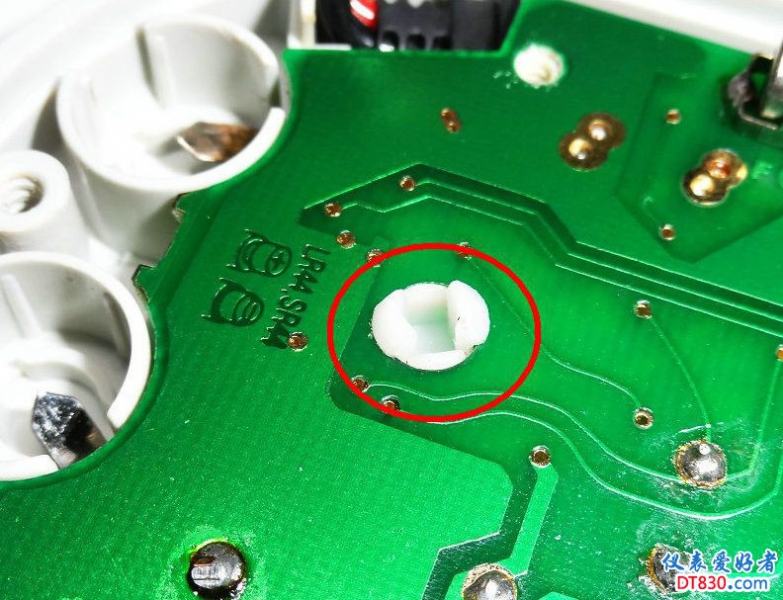

拆电路板的时候，一定要把转盘的这个卡扣先打开。
不然没法取下电路板。

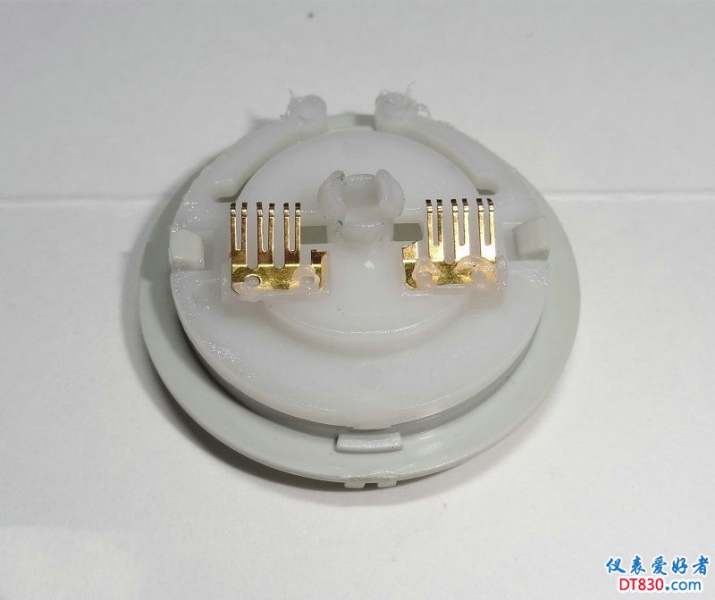

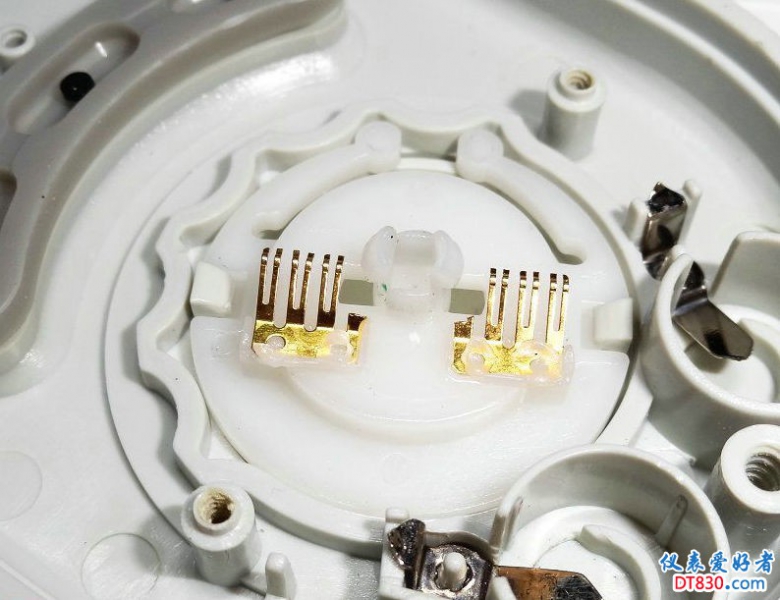

转盘上的触片。以前拆表最担心转盘上的触片掉。
这个，完全不用担心了~


一般万用表的转盘，都是拆了电路板以后从里面取下来。
这个表的转盘是拆完电路板以后，从外面取下来。。。有点意思~

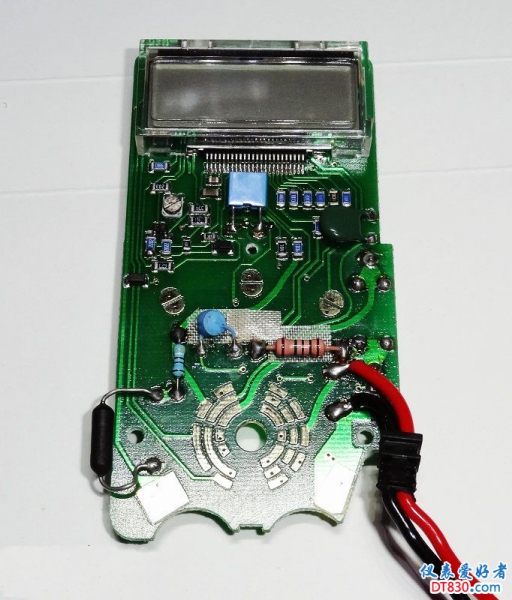

电路板正面全貌。

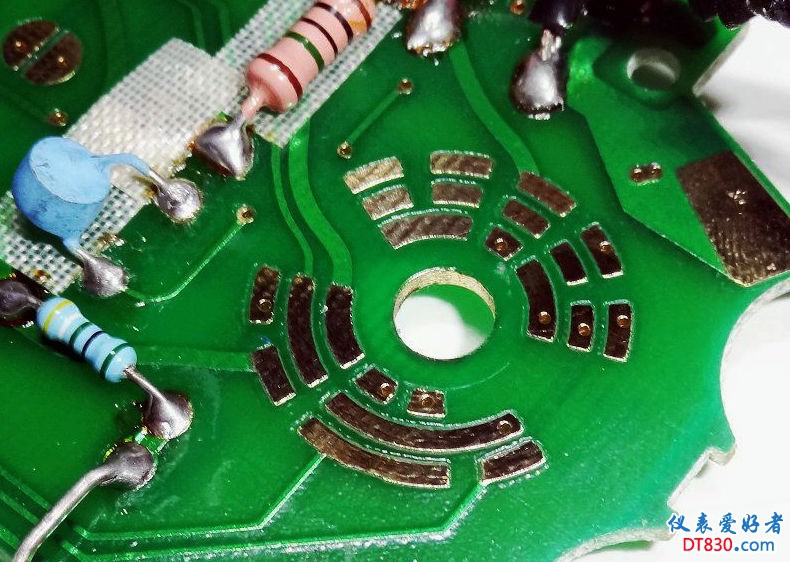

转盘触点。金灿灿的，颜色很正哦~


表笔线内芯还可以。比一般低端表给带的粗不少。

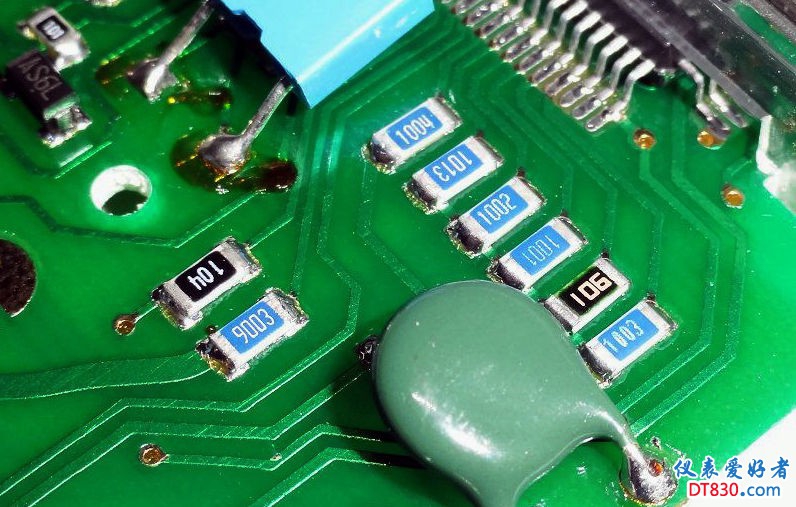

好多1%的电阻。

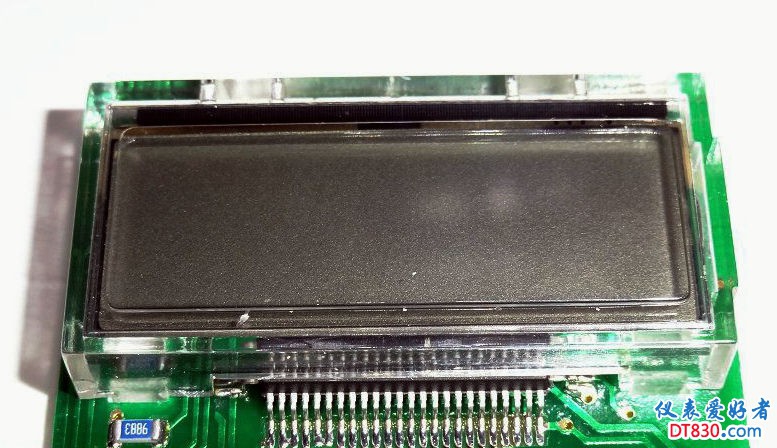

液晶屏。可惜不带背光。不过。。。对于这两粒纽扣电池来说，背光可能确实有点过分了。。。

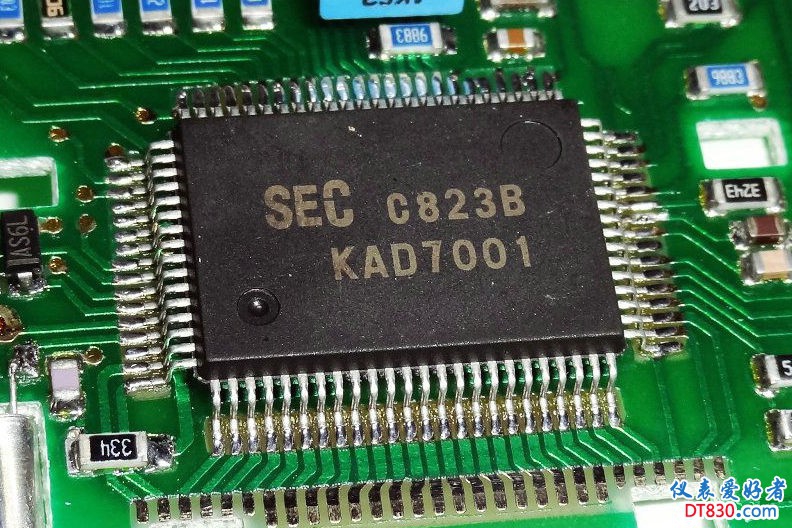

拆下液晶屏，见到核心了。
三星的KAD7001

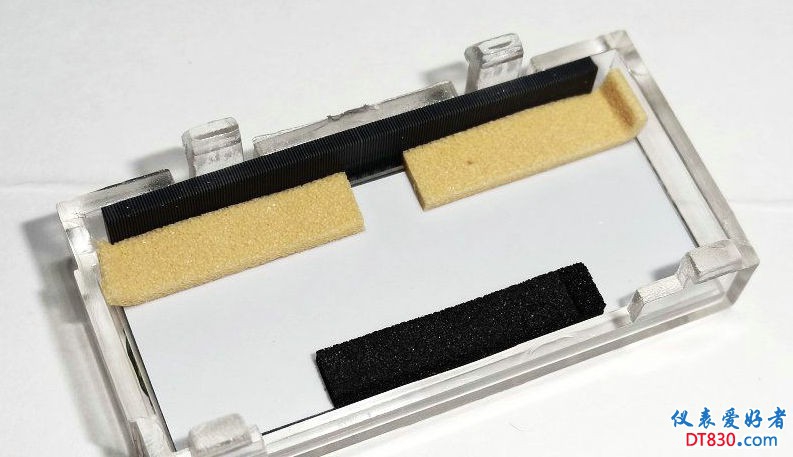

液晶屏框。背面有海绵支撑条。液晶屏通过导电胶条与电路板连接。


由于不是土豪。所以，没有福禄克。。。没有基准。。。

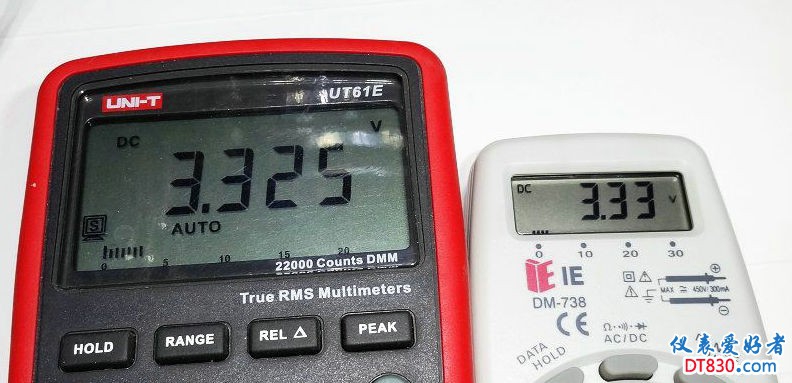

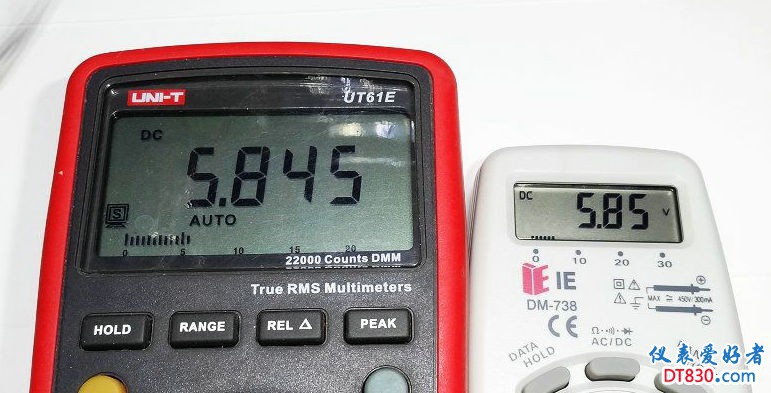

只能和手里的61E大致对比一下了。
这个精度还是不错的。


完全够用。
关键是，这个表真的很便携。太方便携带了。

在 别处看到过介绍 TB 上有的卖

很少见的带模拟条的袖珍万用表,这表是前些年韩国LG公司帮香港集成公司贴牌的,产地是韩国,用的是硬芯,测电阻速度比F15B和F17B要快,出外维修和家里用是很方便的。

见到有点另类的表，挺不错的出外维修和家用很方便，

设计和用料不错，做工较差，特别是焊接，学徒手工水平

假货宝上有一家在卖的，估计精度不是太好，KAD7001速度尚可，精度不足.

KAD7001当年通用自动量程万用表芯片里,速度可以和福禄克拼的芯片

这个表做工很不错，携带跟方便，楼主好运气

外 观是不一般。

真的很像定时器

这个表笔有创意

很精巧，携带方便实用！

看样还不错的

哈哈，很秀丽，看着更适合女士用。

ut33d那个红皮能单独取下来吗？太老的表周围没见谁有

像遥控器啊

感觉还是有点大，再小点

这款小表外形挺别致
