拆修一块不开机的胜利70C

发表于:2018-7-18 23:47:11 11130
万用表
主题类别: 维修
仪表品牌: 胜利(VICTOR)
显示方式: 6000字
型号或关键字: 胜利70C

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x
一个好多年前在隔壁认识的坛友。头一阵在群里聊天说送个万用表尸体给我。
收到一看,居然是70C ,当初买61E的时候就很纠结到底是61E还是70C。最后选了61E。
说是这表曾经坏过一次,后来他自己换了个自锁开关折腾好了。
没多久又坏了,再换开关怎么也不开机了。

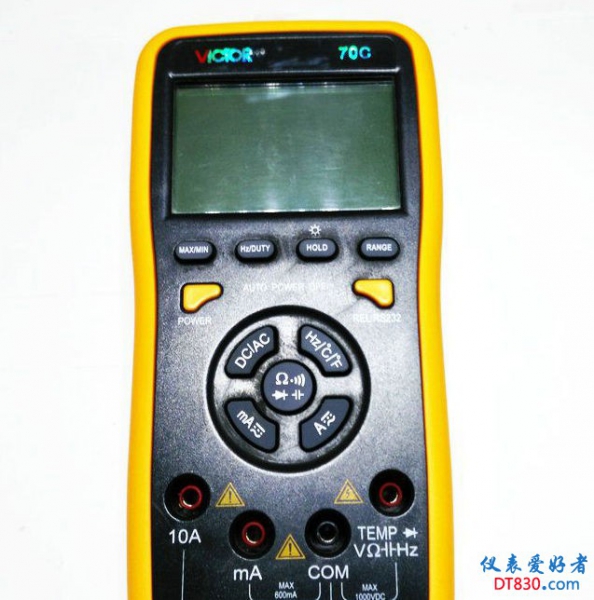

表的成色还是很新的。

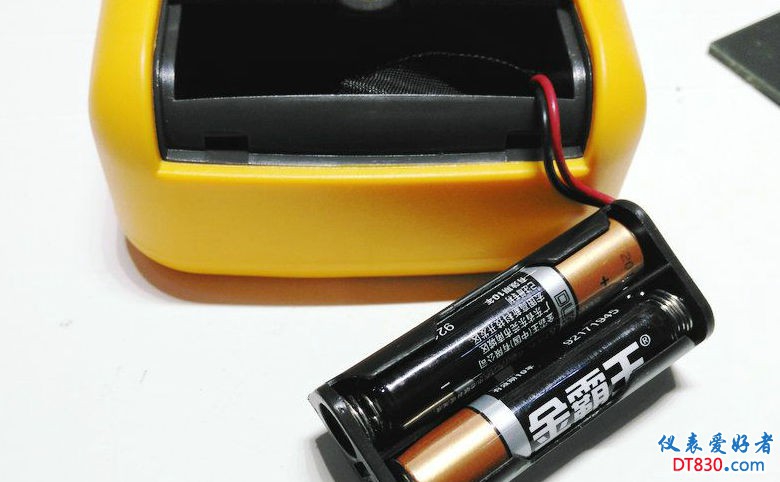

2AAA电池,严重好评!


扒皮,准备拆。

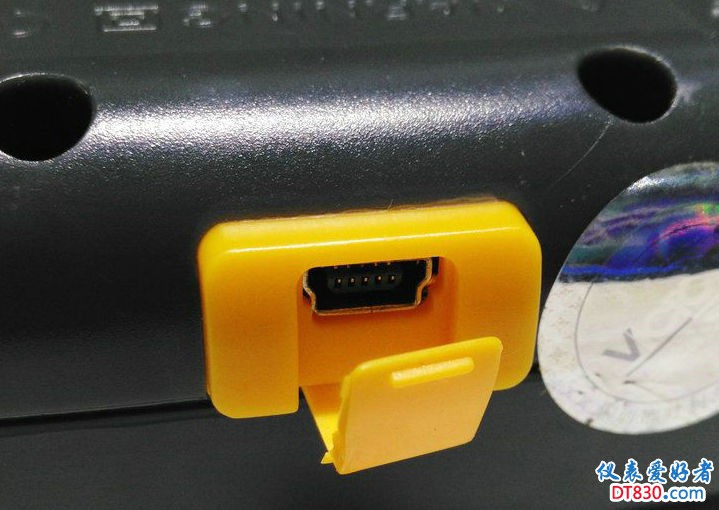

mini usb口。

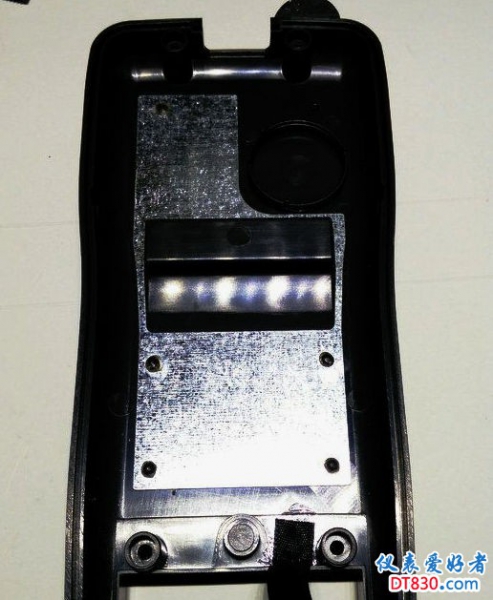

后盖。

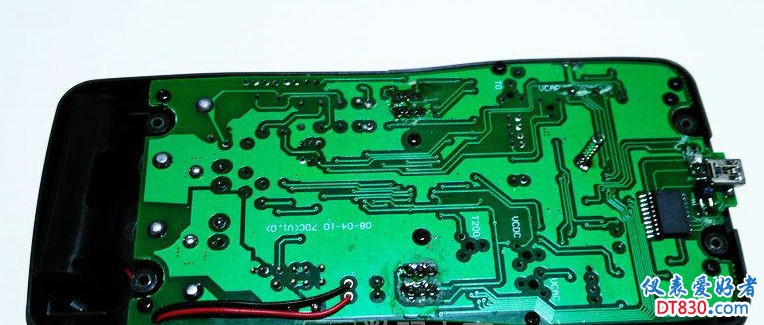

电路板背面。

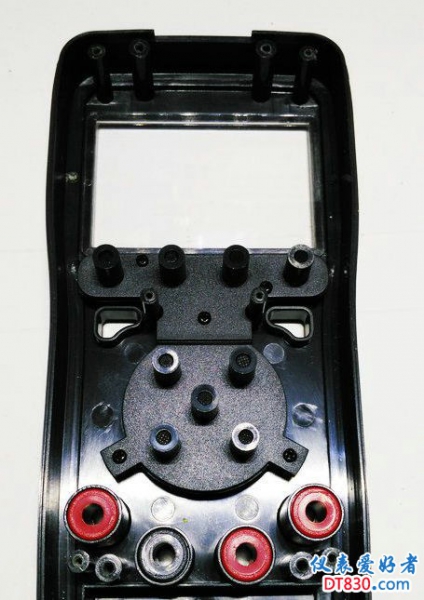

前壳


按键全部导电胶的。

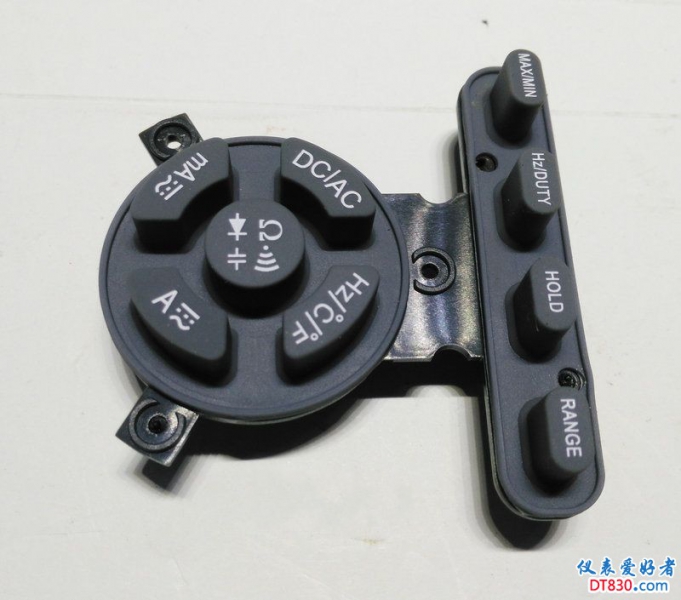

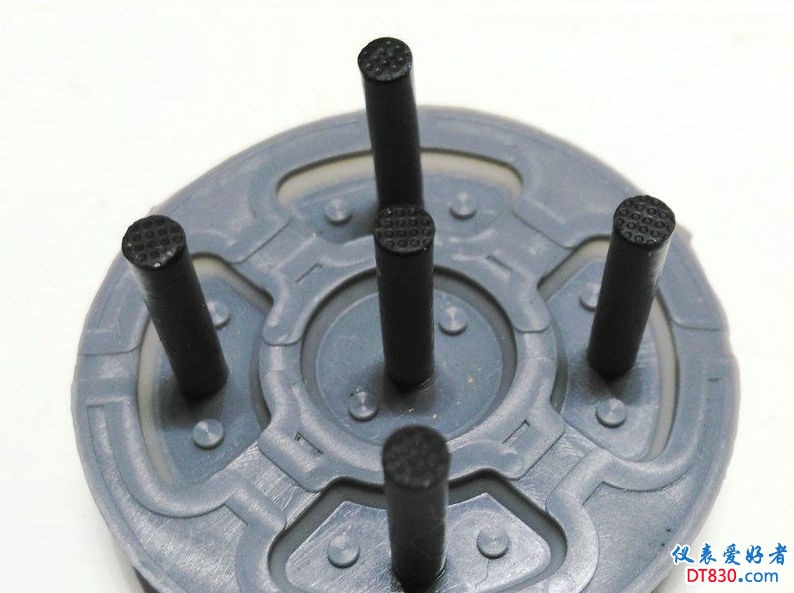

按键又细又长。

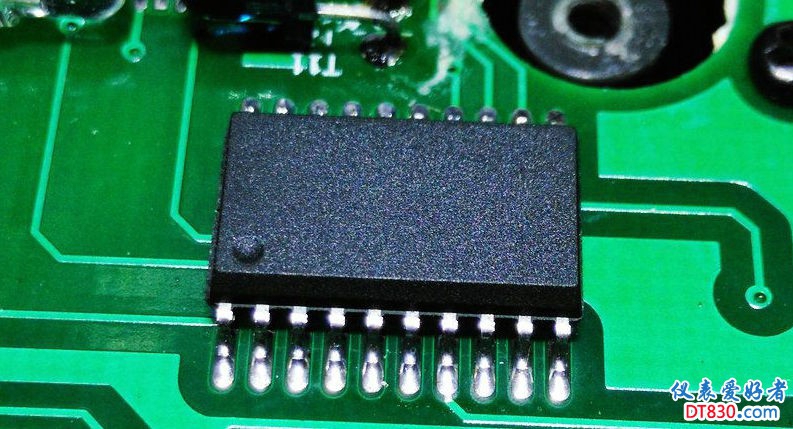

无标IC。

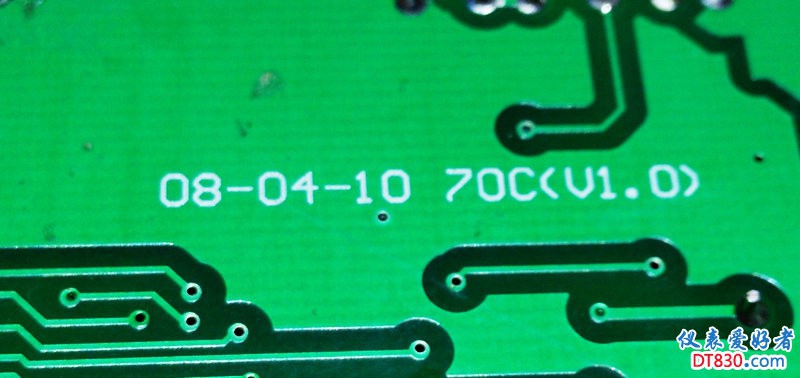

10年4月8号 1.0版的。有点年头了!

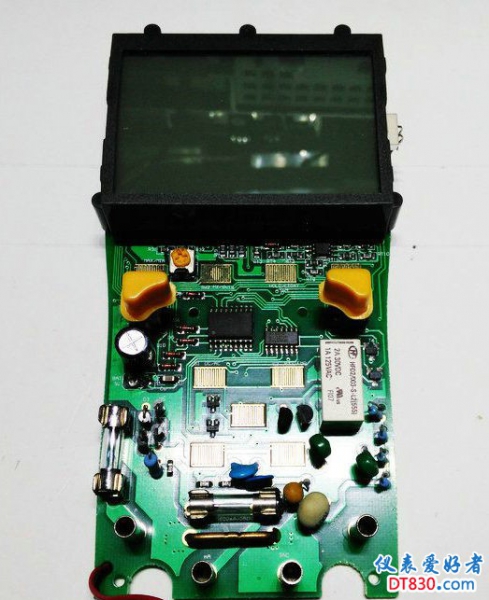

电路板正面。

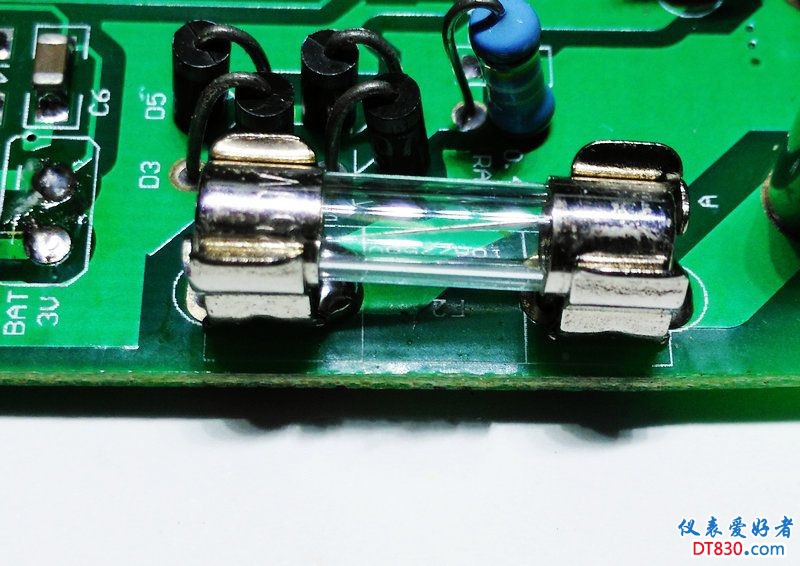

10A保险管。

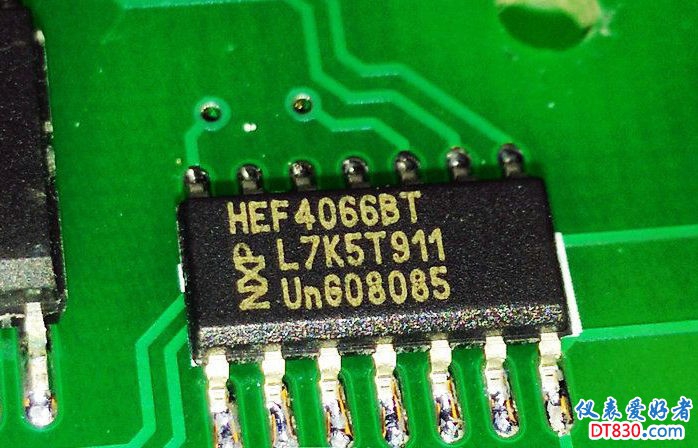

四路模拟开关 HEF4066

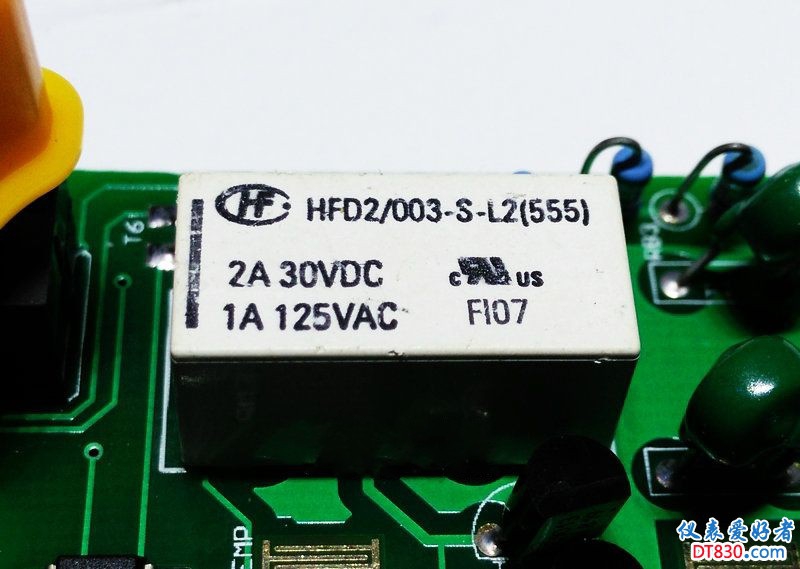

继电器。

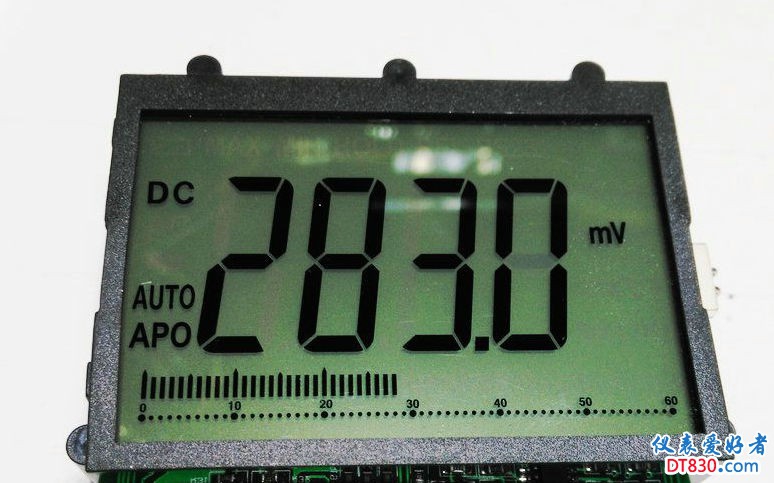

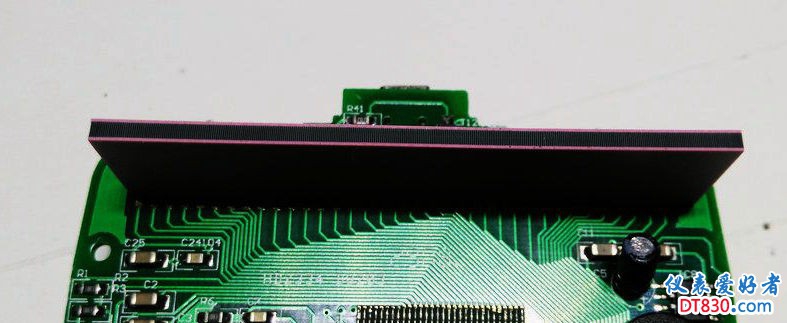

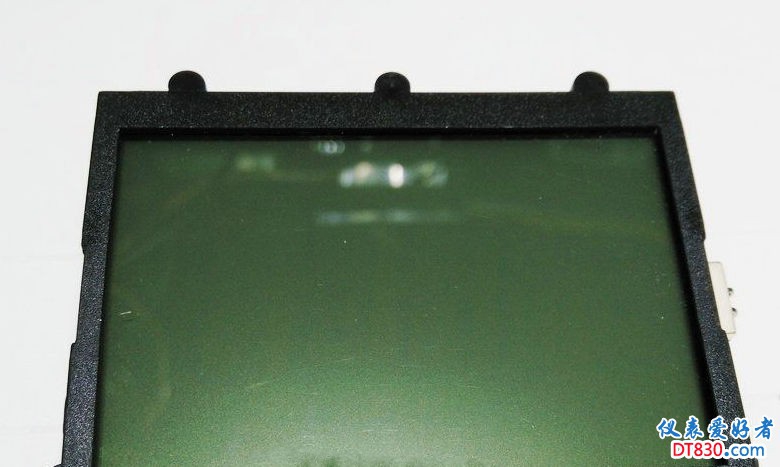

超大的液晶屏。。。


液晶屏导电胶。

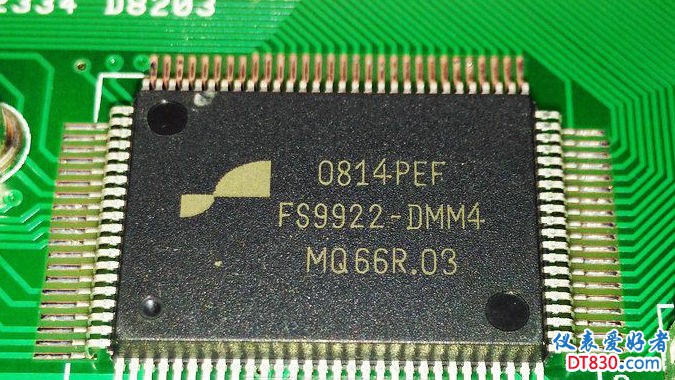

FS9922DMM4  6,000显示自动量程数字多用电表专用集成电路

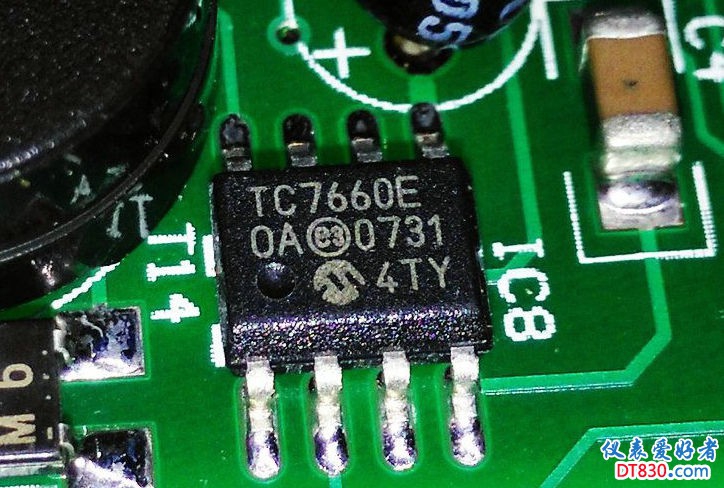

TC 7660E DC-DC

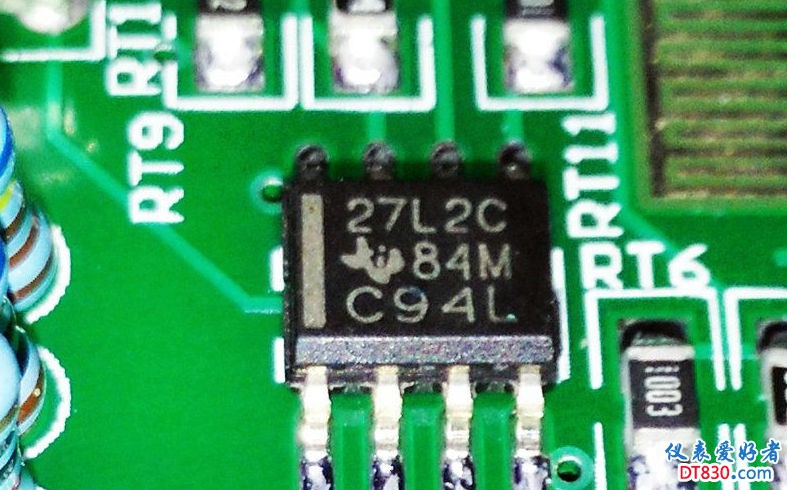

高精度低功耗运放  27L2C

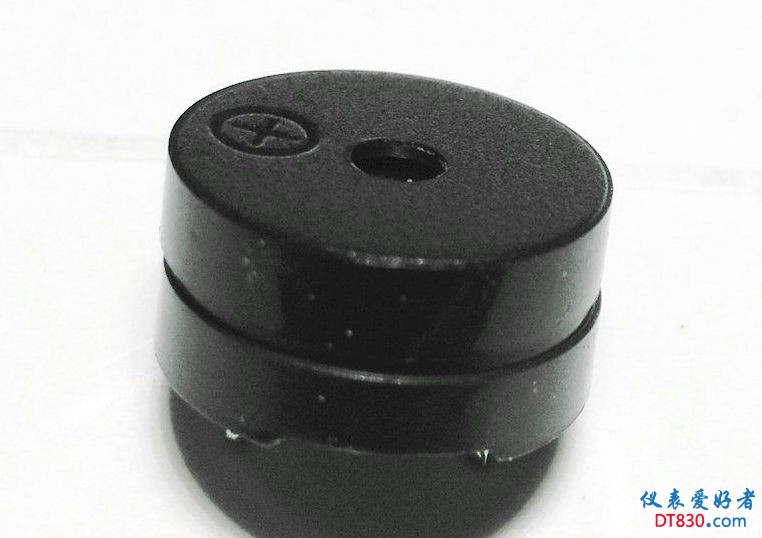

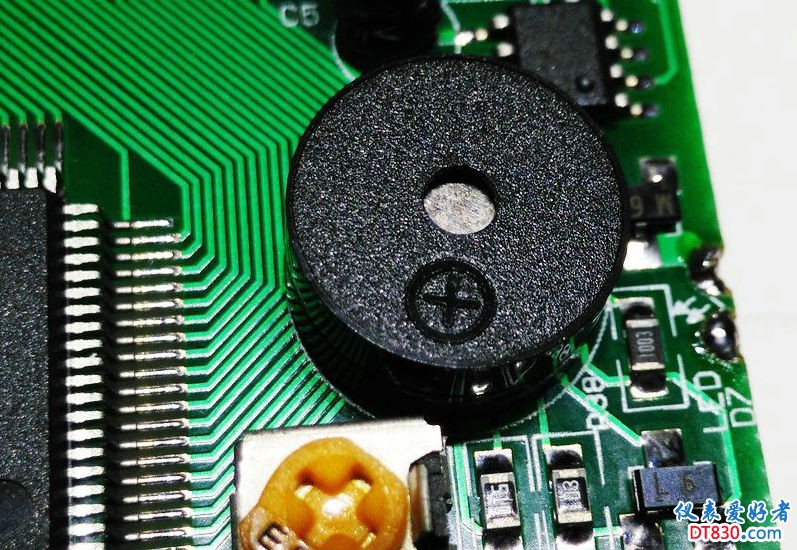

蜂鸣器,装在液晶屏下面了。

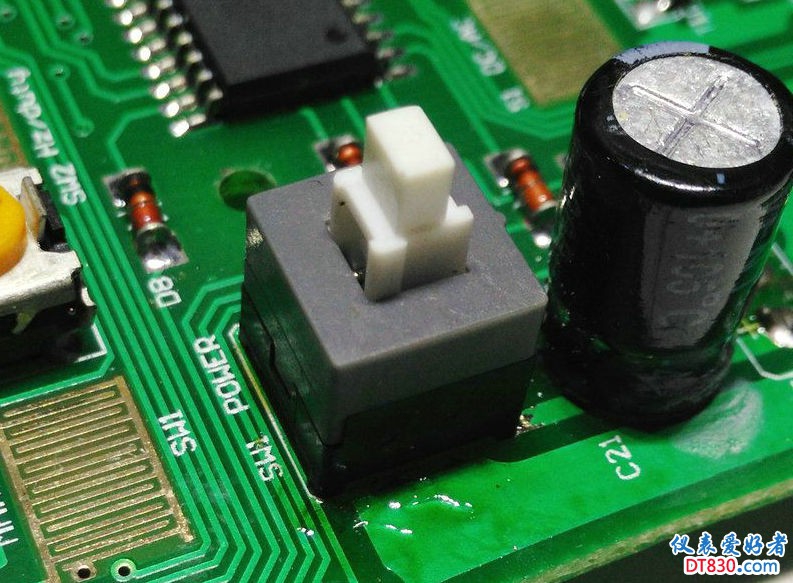

检查自锁开关,发现自锁开关焊反了。但是即使焊反了也应该可以开机啊。

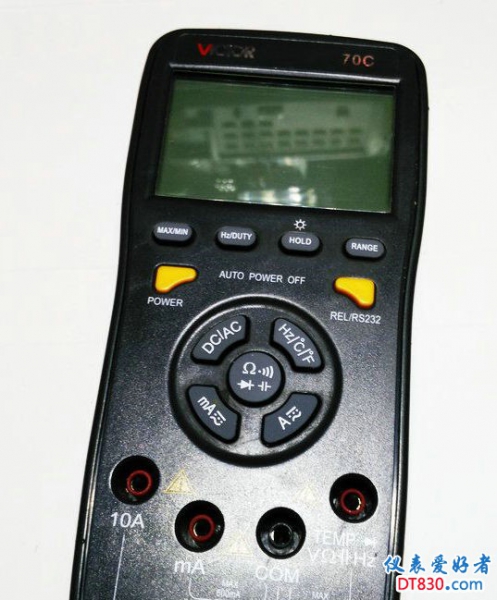

换了个新的自锁开关,还是不能开机。

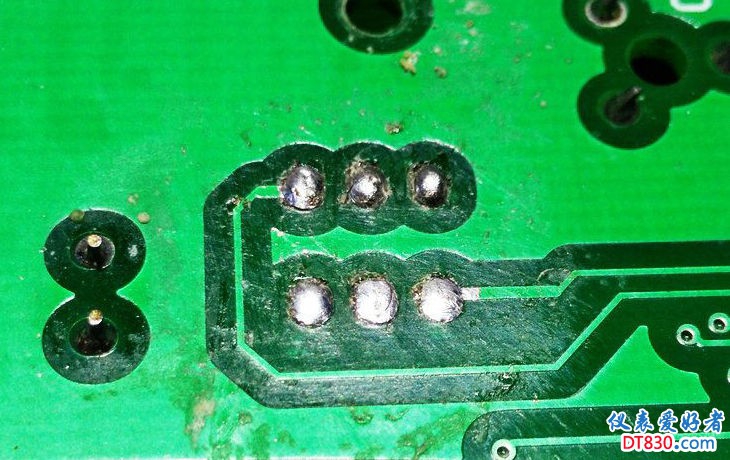

拆掉自锁开关,把焊盘清理干净。

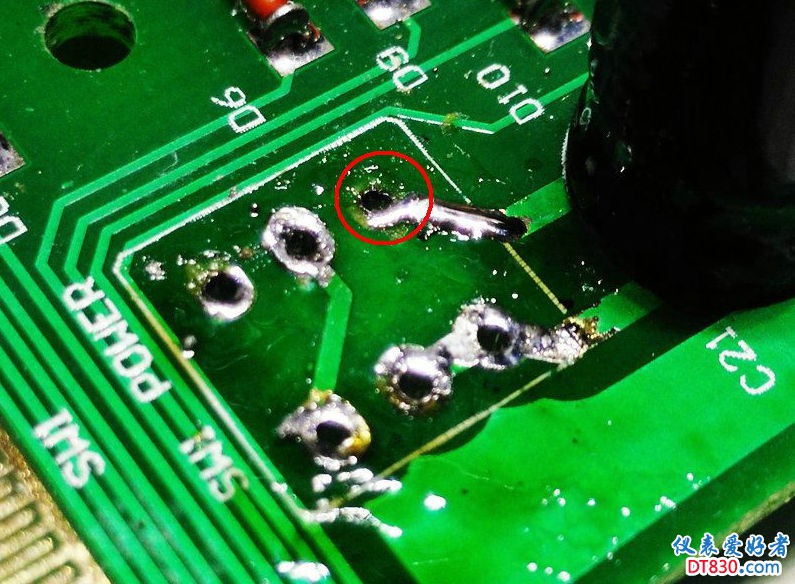

仔细检查焊盘,发现焊盘过孔开路。


处理好焊盘以后,装回新的自锁开关。


上电试机,正常了。

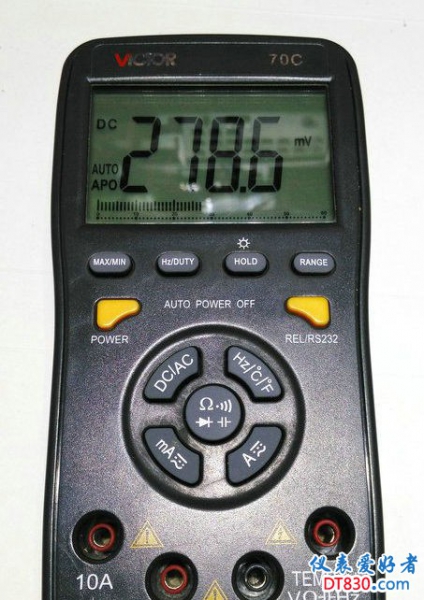

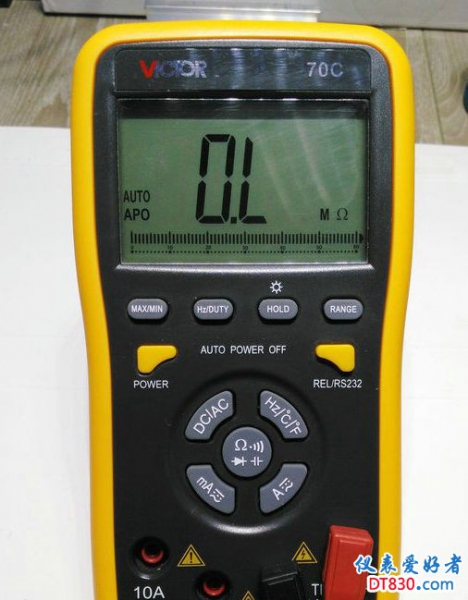

装好机壳,逐个档位测试正常。
不过,蜂鸣音量太小了。环境噪音大一点的话根本听不见。。。
这才想起来,蜂鸣器是焊在液晶屏下的。附近没有任何开孔。。。



于是拆掉蜂鸣器。

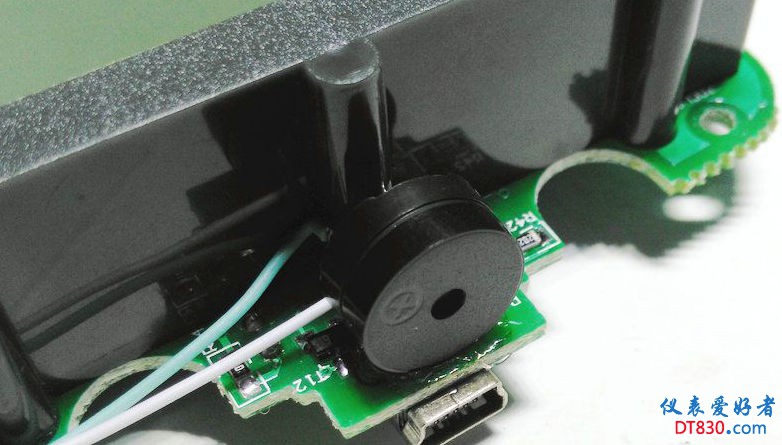

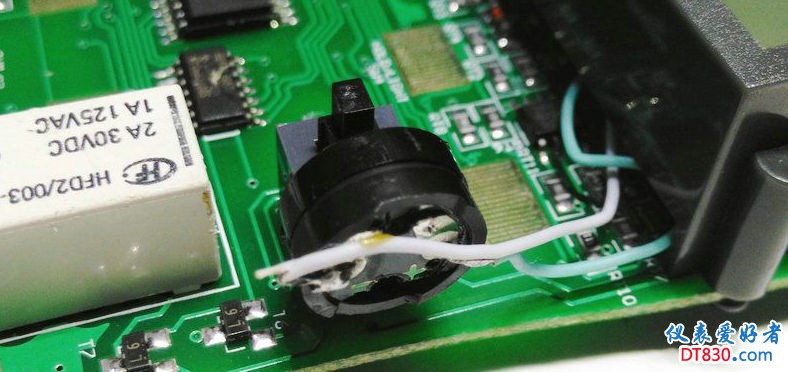

飞线引到mini usb口的位置。装好以后盖上USB盖子,发现声音还是很小。

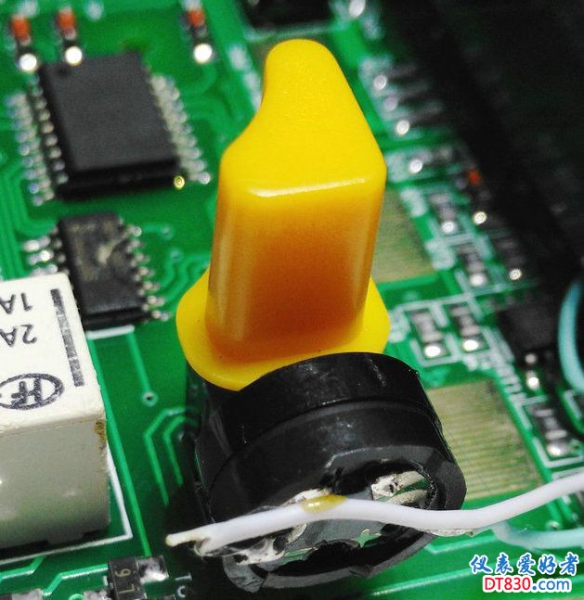

不想破坏表壳,也不想拆掉USB的盖子。于是把蜂鸣器装在自锁开关旁边了。


装上开关帽,对开关无影响。


装好外壳再试,蜂鸣档音量总算变大了。
