拆个活动价的太阳能感应式庭院灯

发表于:2018-7-31 11:39:03 3075
博览中心
物品类别: 其它
年代: 2000年或以后

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x
活动价8块多,拆了看质量还行,顺便分享

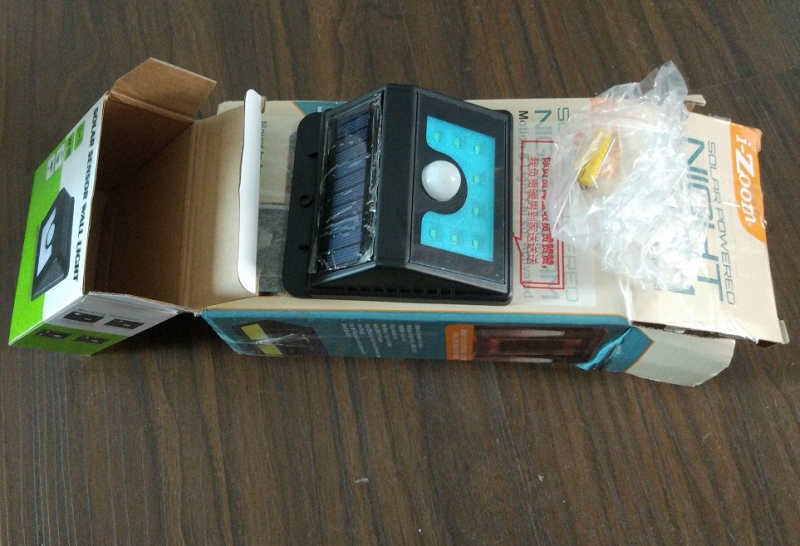

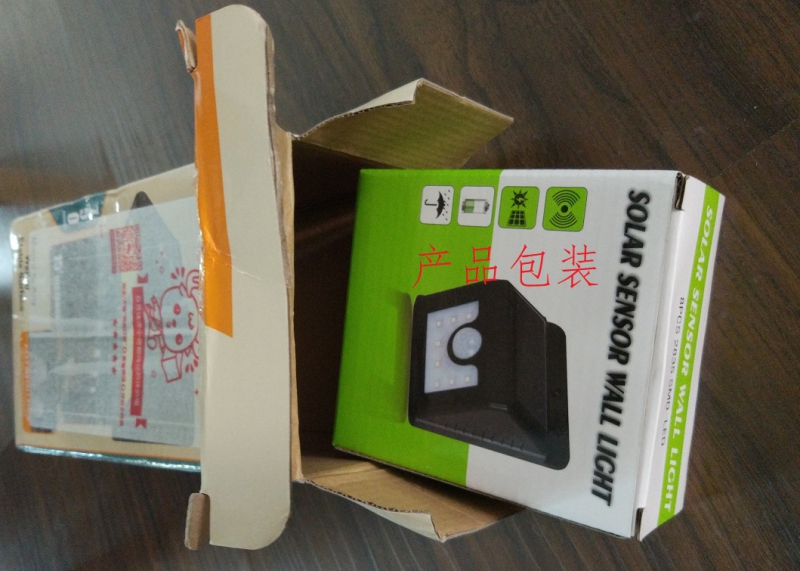

开盒。塑料袋里螺丝、胀管安装附件

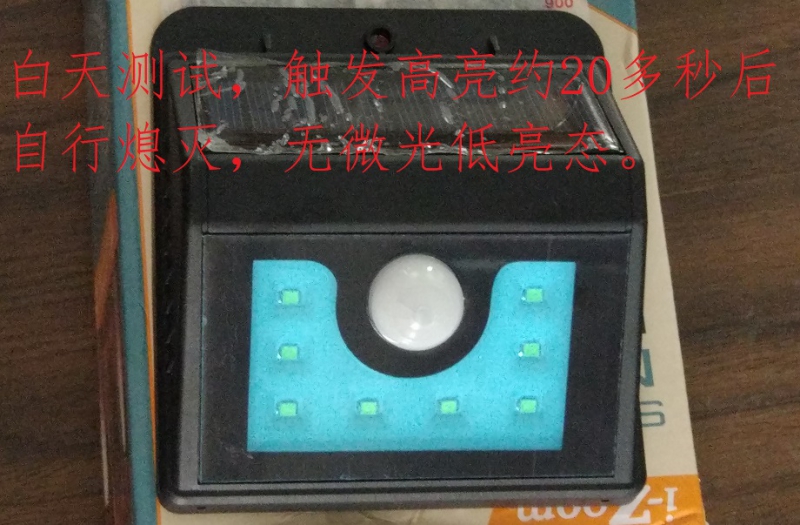

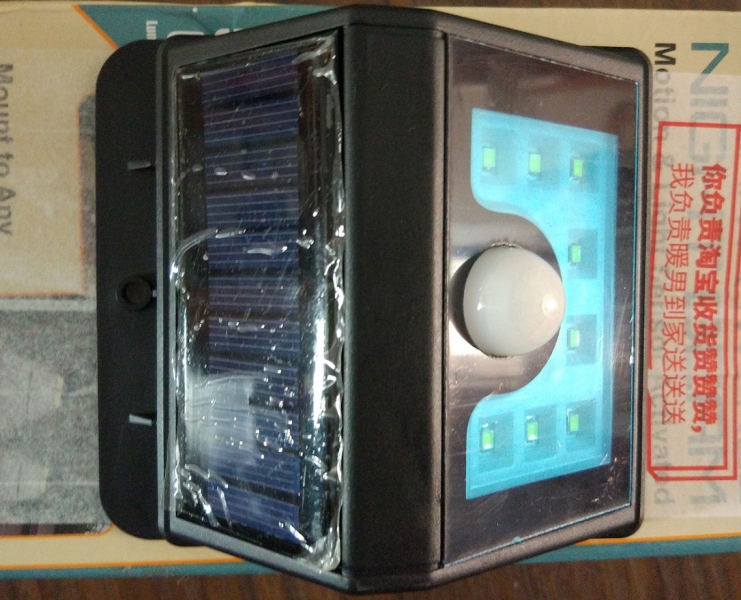

产品正面。

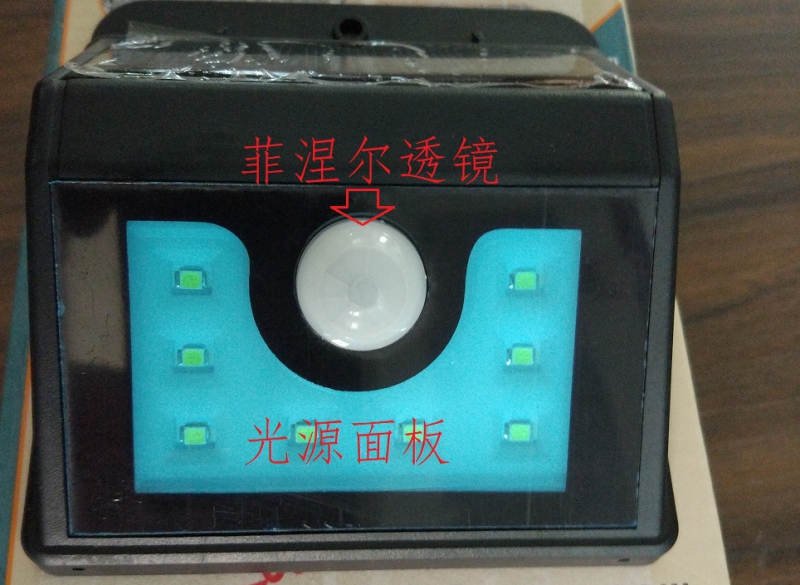

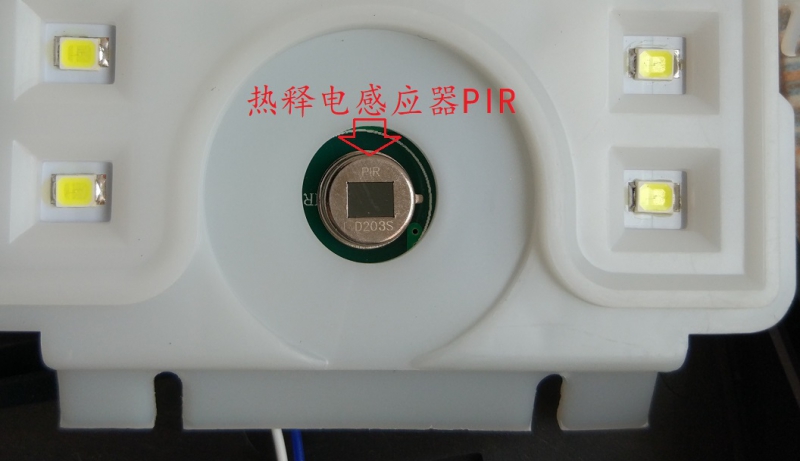

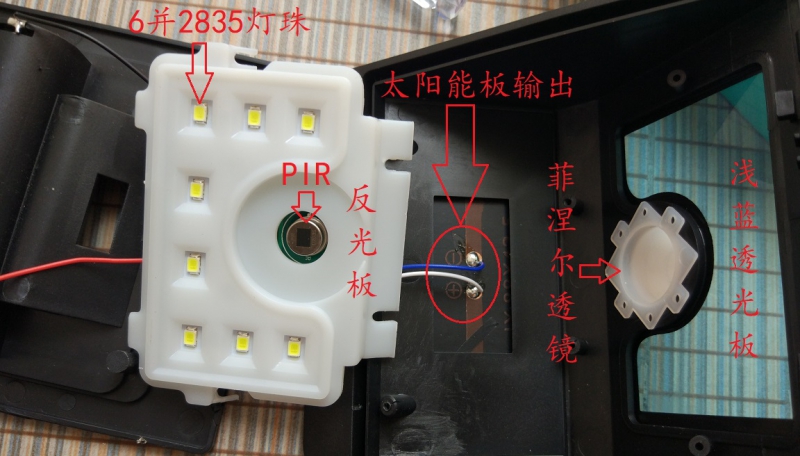

照明面

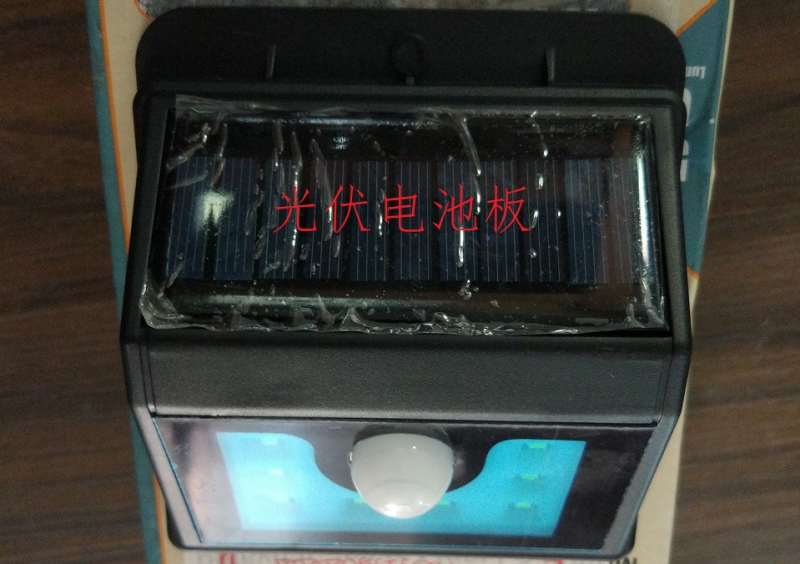

光电池面
背面

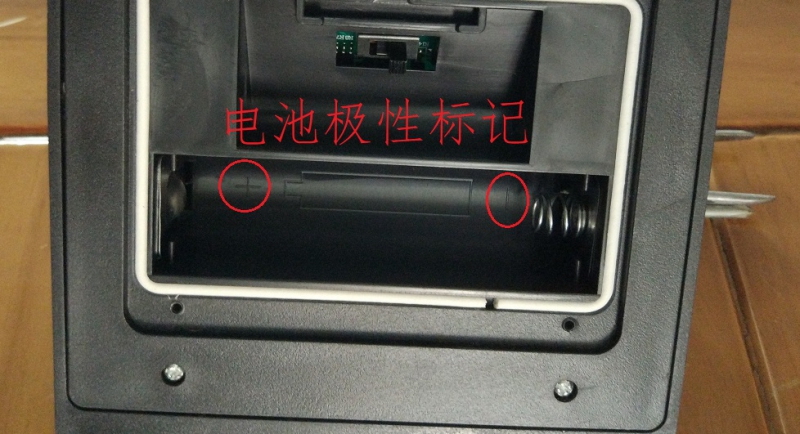

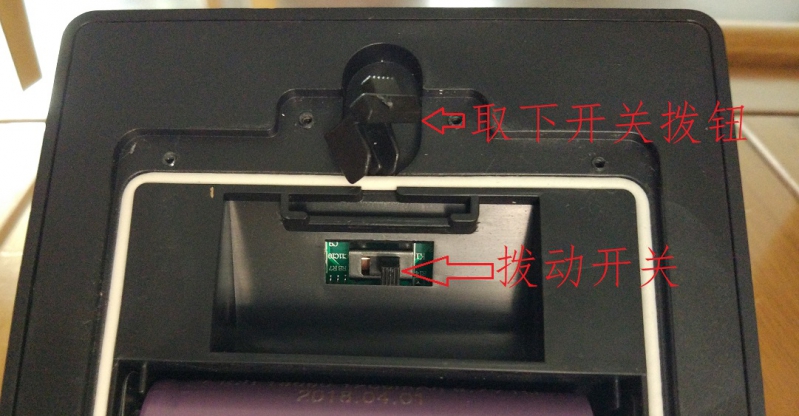

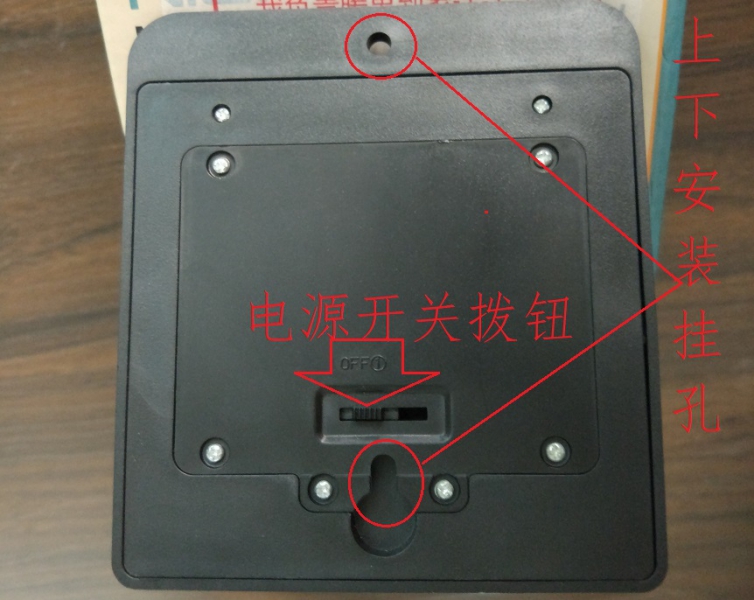

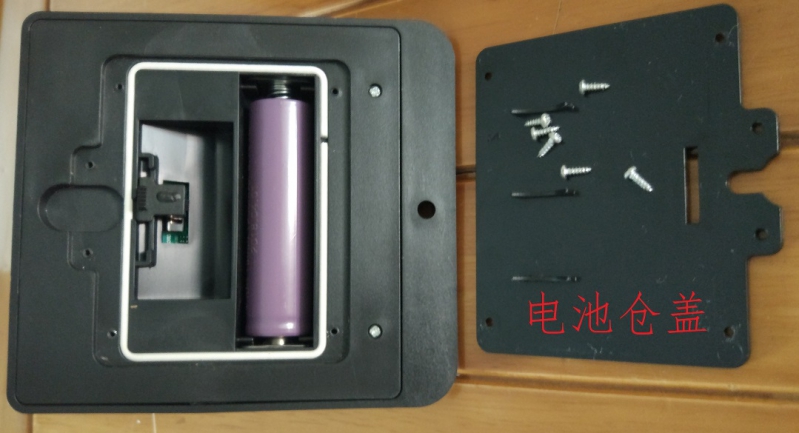

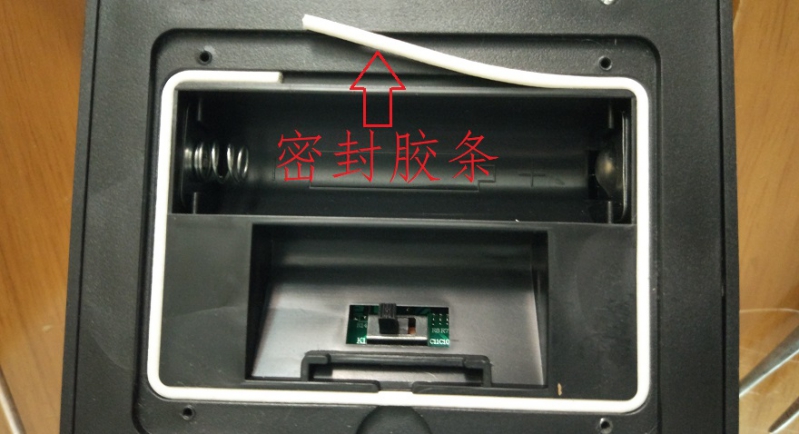

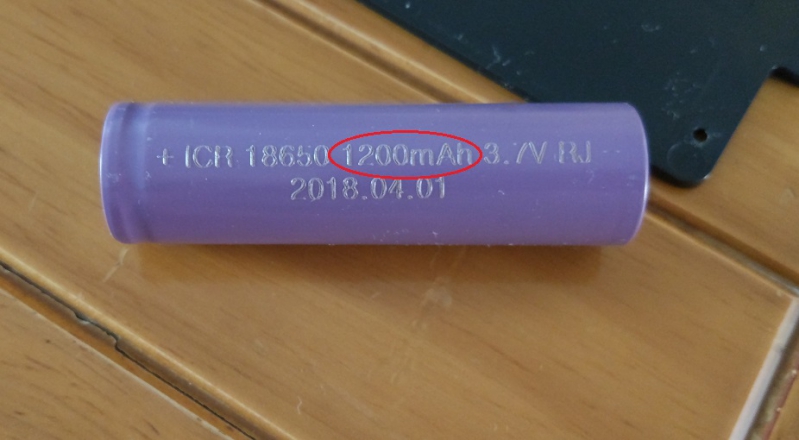

电池仓及电源开关拨钮

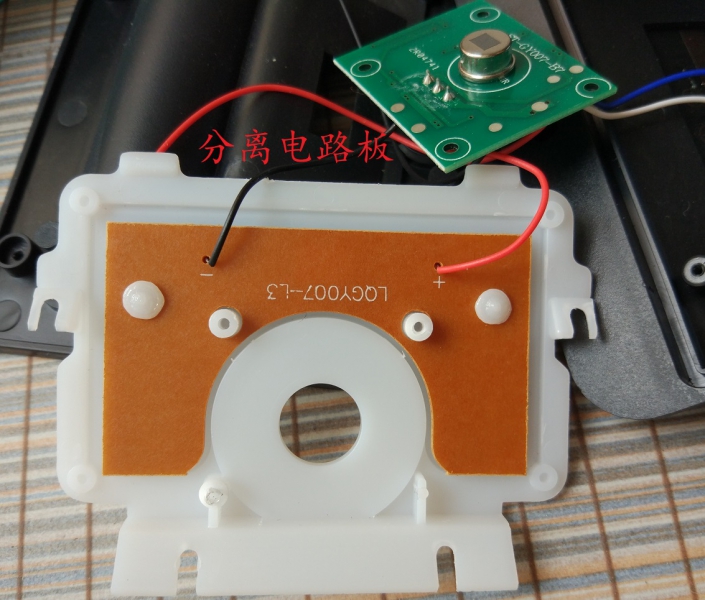

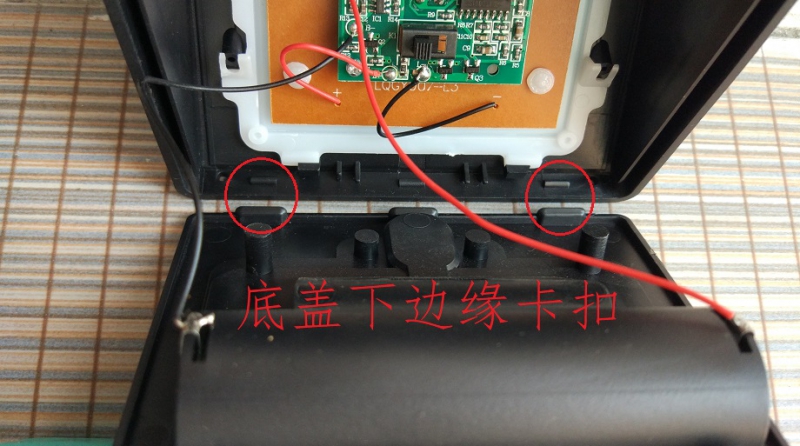

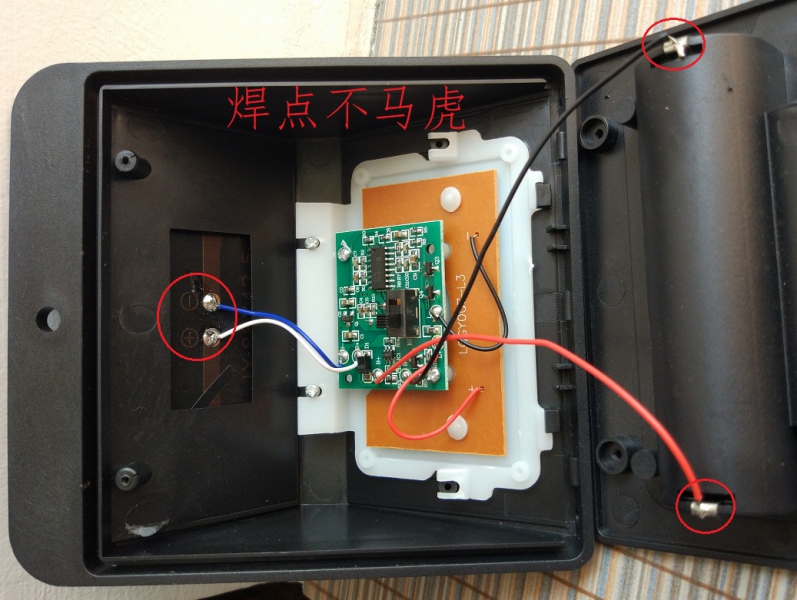

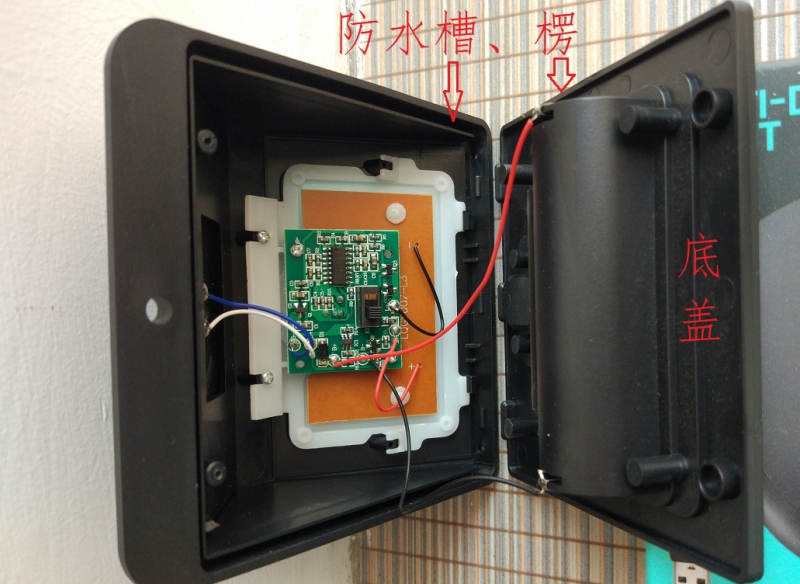

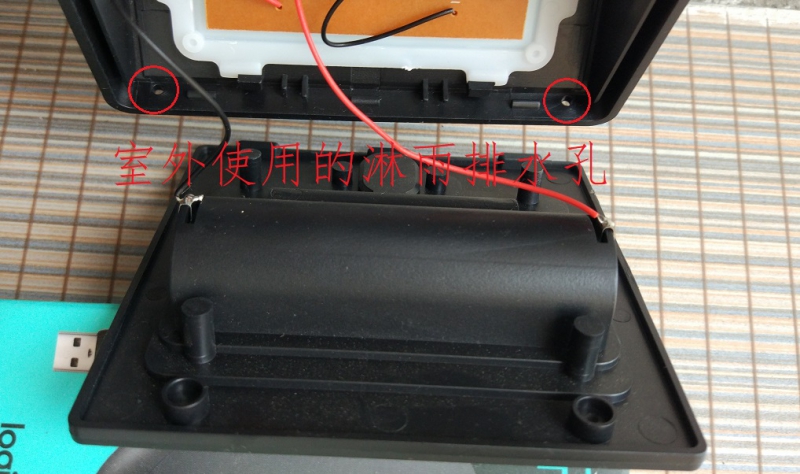

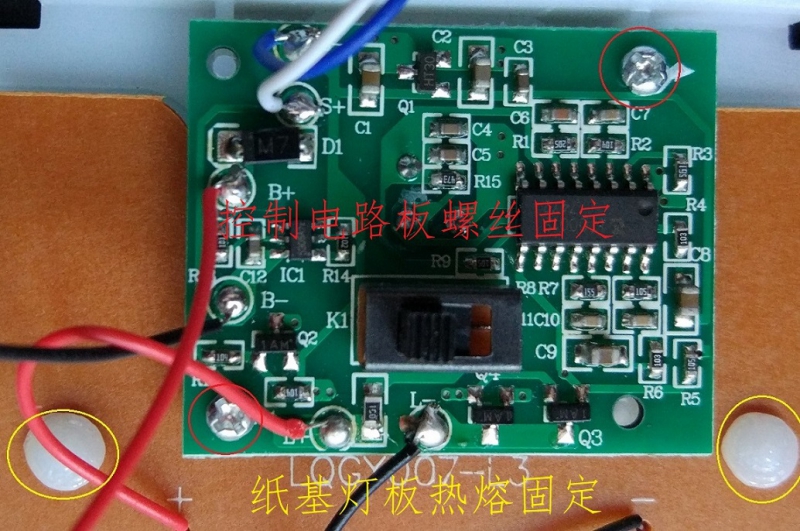

打开底盖

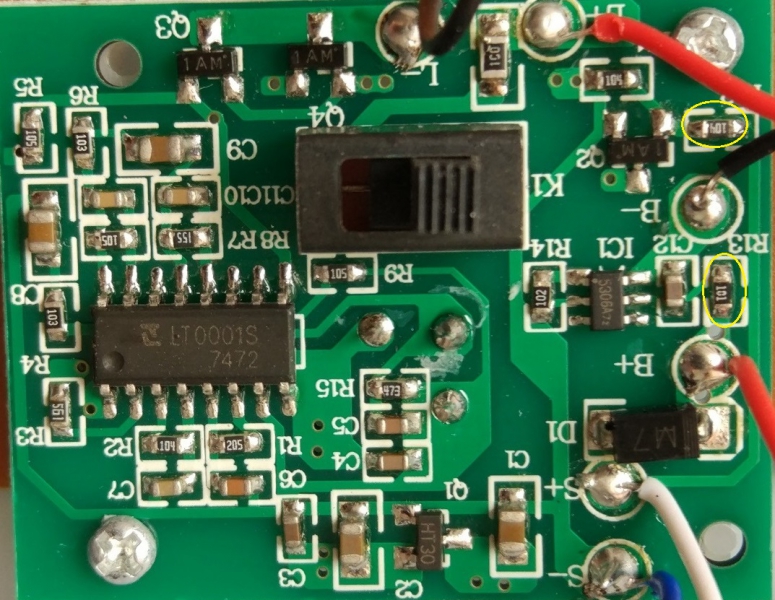

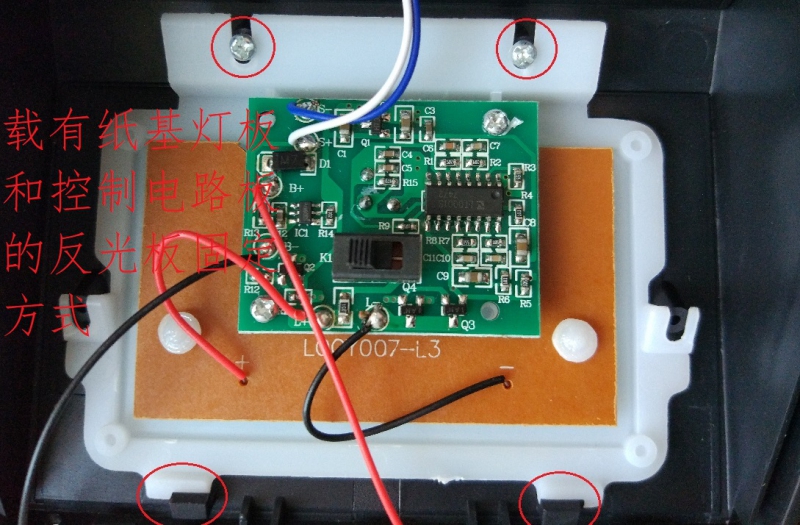

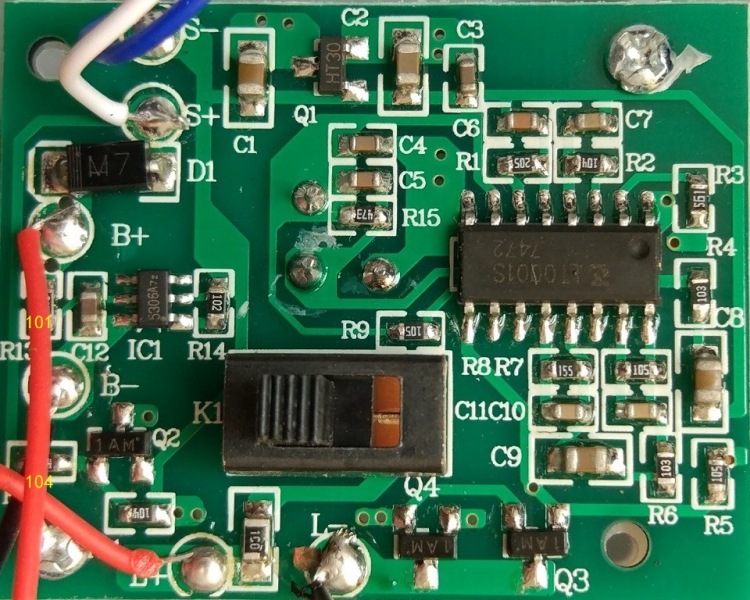

上图被红色电线遮挡的电阻

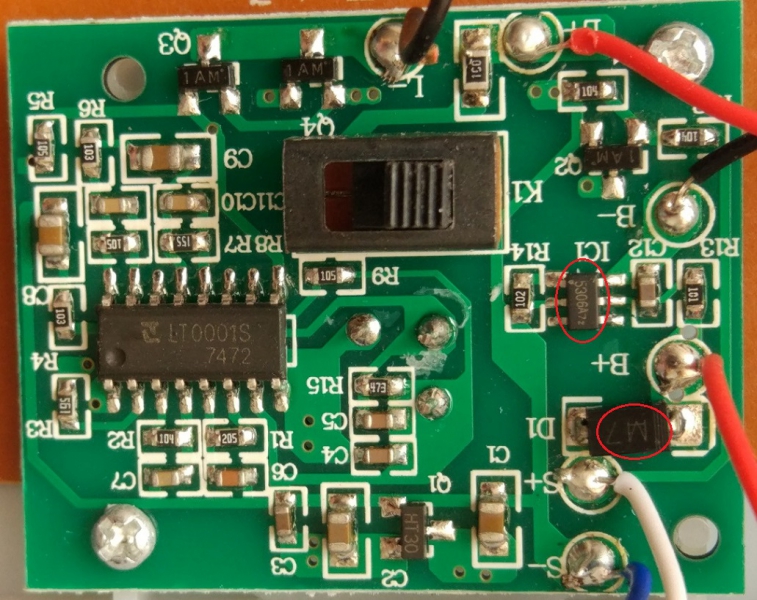

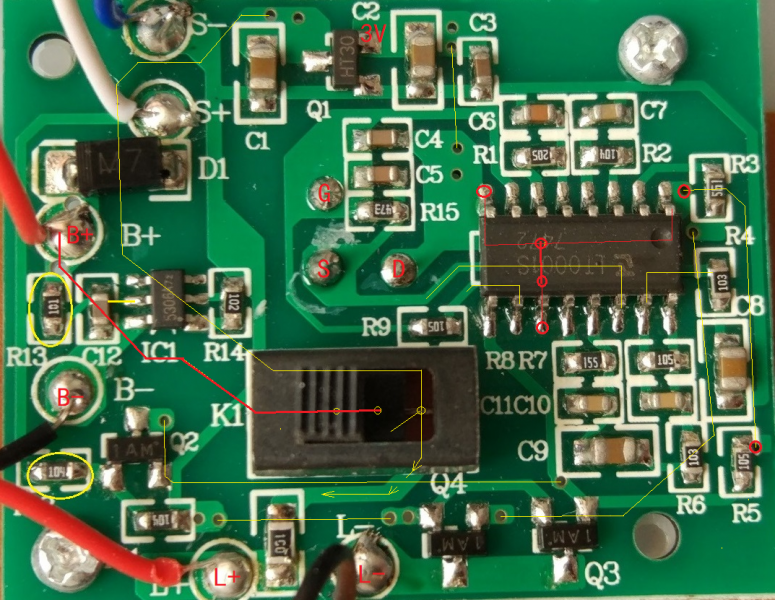

锂电池充电管理模块,防倒灌二极管

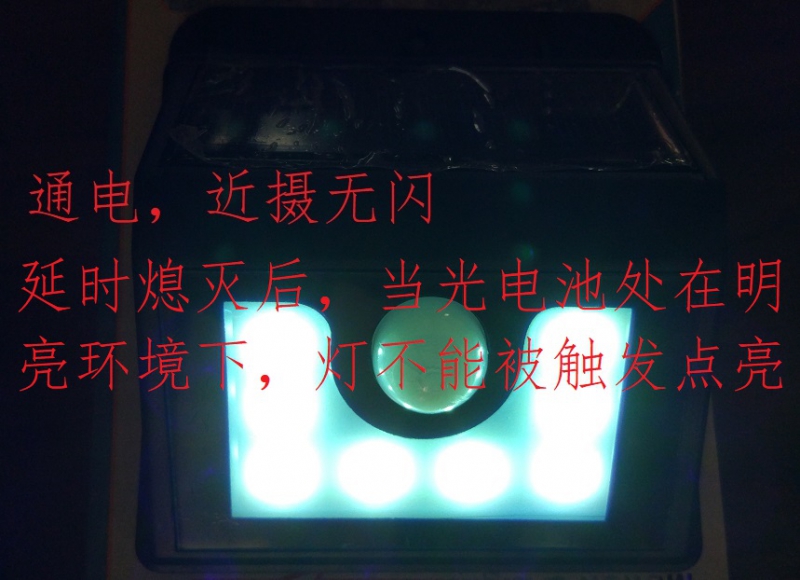

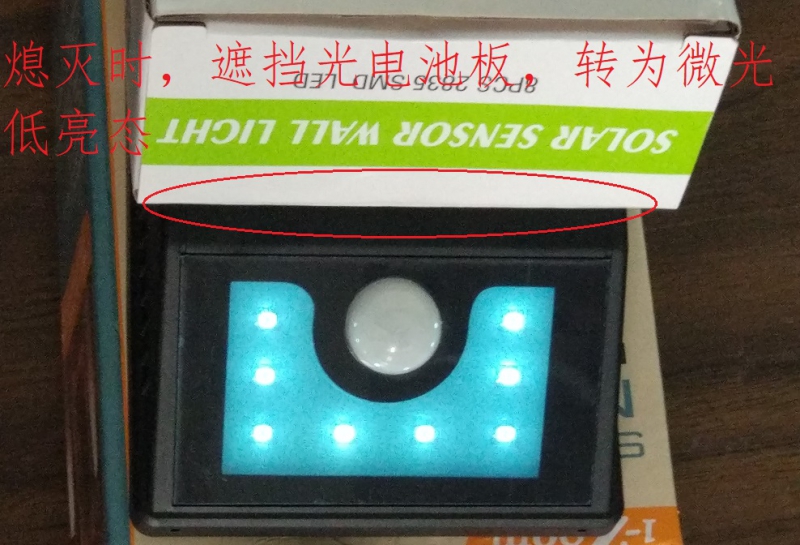

综合来看,夜晚常态微亮给附近环境弱照明,有人接近时触发高亮,方便看清道路,延时后再进入微亮。本是人性化设计,但如室内夜间使用,也许要改改电路,毕竟微亮也要耗电。另外,夜里的弱光,会影响一些人的睡眠质量。
谢谢你赏光!
收藏
送赞
分享

评分

参与人数 1 +2 金钱 +2 收起 理由
43545 + 2 + 2 赞一个!这个拆的贴整得不错

查看全部评分总评分 :  +2 金钱 +2

发表回复

评论列表(3)

xhdz123 数字斗士 2018-7-31 13:18:04
谢谢分享
2018-7-31 13:18:04 回复

评分

参与人数 1 +1 收起 理由
jsycwnw + 1 谢谢捧场!

查看全部评分总评分 :  +1

sonj 数字斗士 2018-8-1 08:49:09

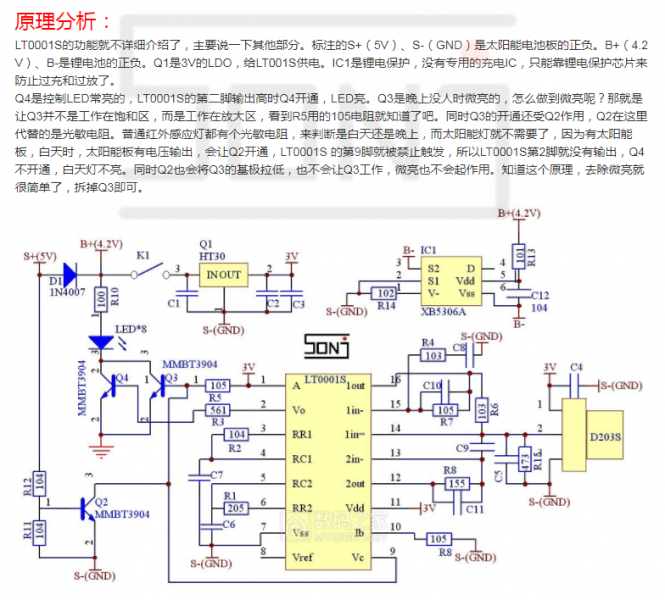

简单,把Q3用剪钳剪掉就行。数码之家有我发的帖子,有详细说明和原理图

补充内容 (2018-8-7 16:23):
R6、Q9出结点错误,与LT0001S的14脚不连接
2018-8-1 08:49:09 回复

评分

参与人数 1金钱 +2 收起 理由
jsycwnw + 2 谢谢指点!

查看全部评分总评分 : 金钱 +2

jsycwnw 楼主     数字大师 2018-8-2 07:13:59
sonj 发表于 2018-8-1 08:49
简单,把Q3用剪钳剪掉就行。数码之家有我发的帖子,有详细说明和原理图

谢谢分享!英雄所见略同。已跑板发现是这么回事,只是暂时还没有时间弄它。 背面走线映射.png
