维修“SUTTNE”DT9205A万用表小故障

发表于:2019-2-13 19:34:12 12793
万用表
主题类别: 维修
仪表品牌: 其它品牌
显示方式: 三位半
型号或关键字: SUTTNE DT9205A

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x

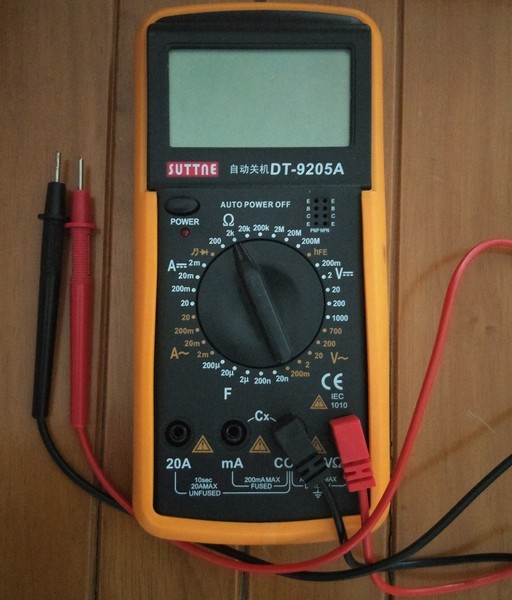

9205的型号众多,感觉都是些互仿的山货,但不妨碍担当炮灰的重任,相信不少业余的电子爱好者拥有这个家族的某一版。偶然机会,又得了一块DT9205A万用表,初始故障是不能正常开机(电池电压正常,开关n次随缘才有屏显)

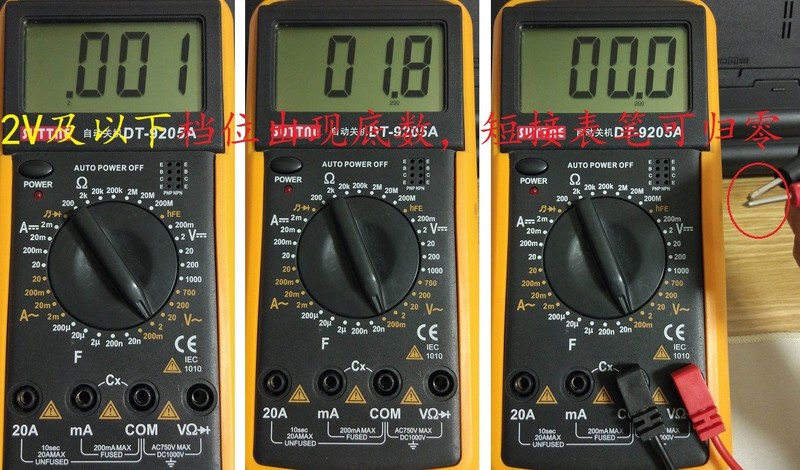

貌似开关故障,一时无替件,强修开关能正常开机了,这时发现新问题,交流档出现异乎寻常的底数


能力掣肘,不知怎么解,只好闲置并惦记着。没有基础条件和知识,就算别人指点我也不一定听得懂,纠结了一段时间。最后一咬牙,把表再拆开,学学医生流行的做法-体检,把万用表能测的在板元件通测一遍,期翼发现故障元件

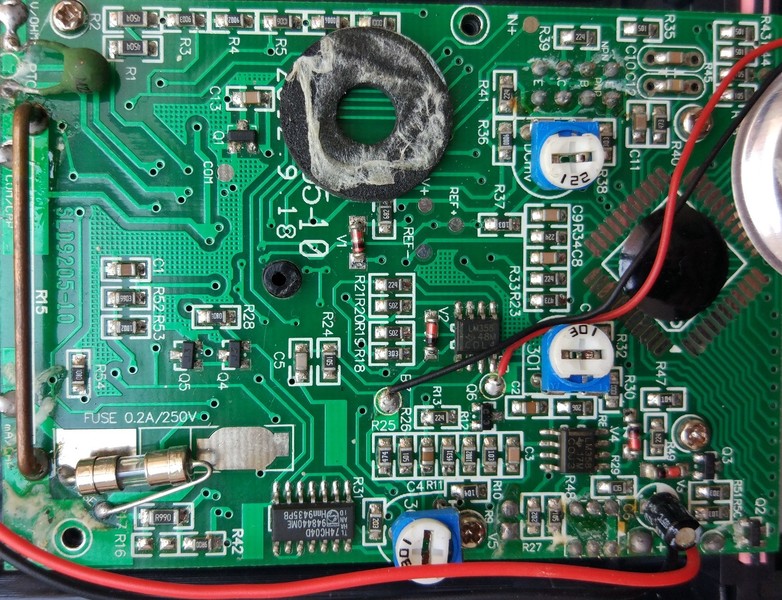

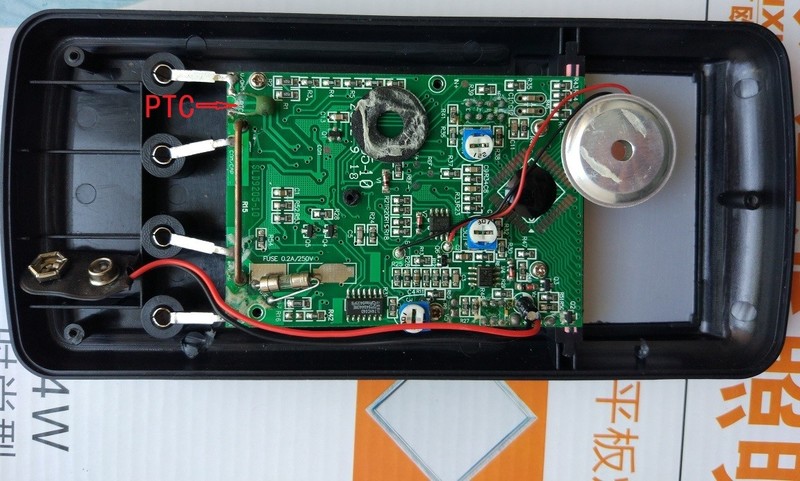

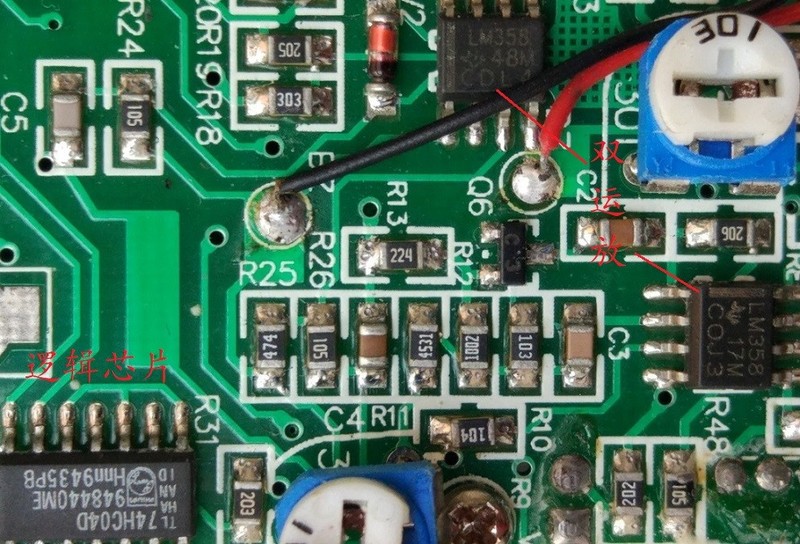

来张清晰图,供有需求的坛友参考

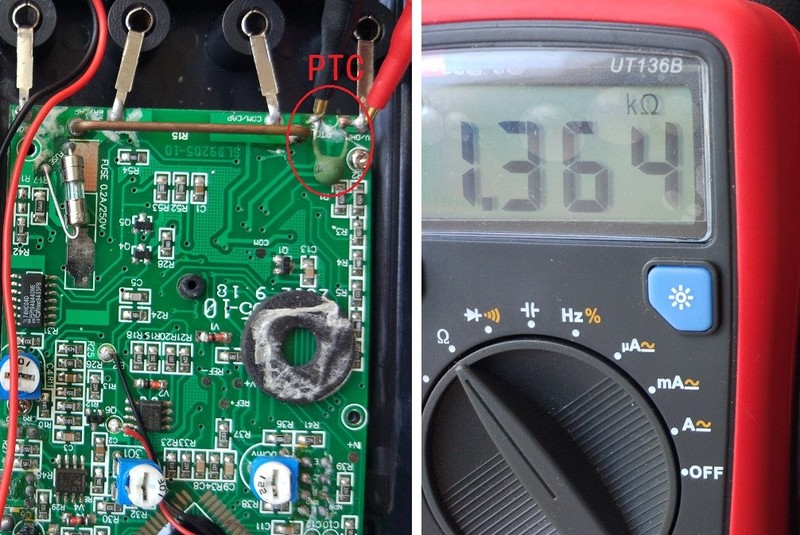

扫雷一样的测过去

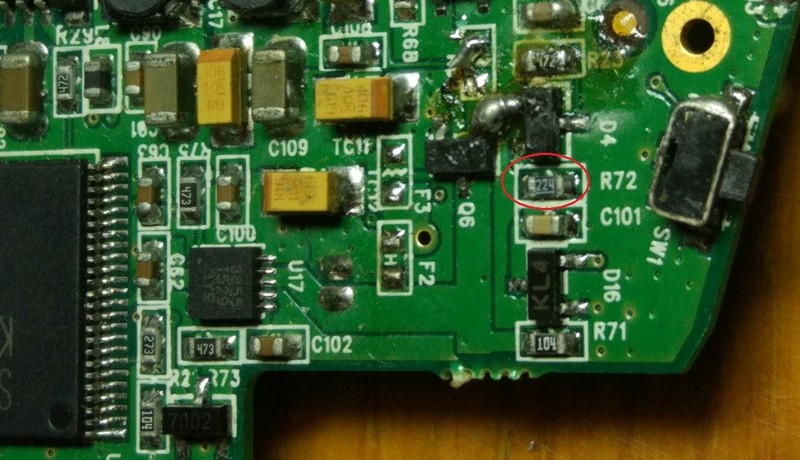

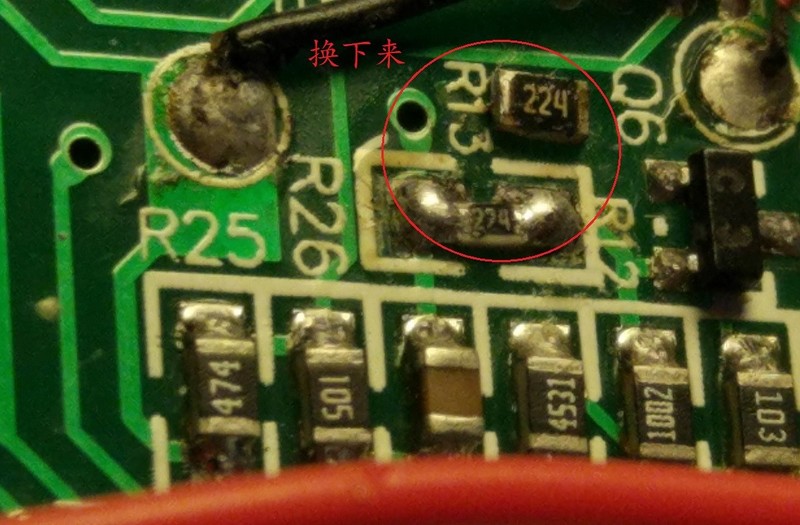

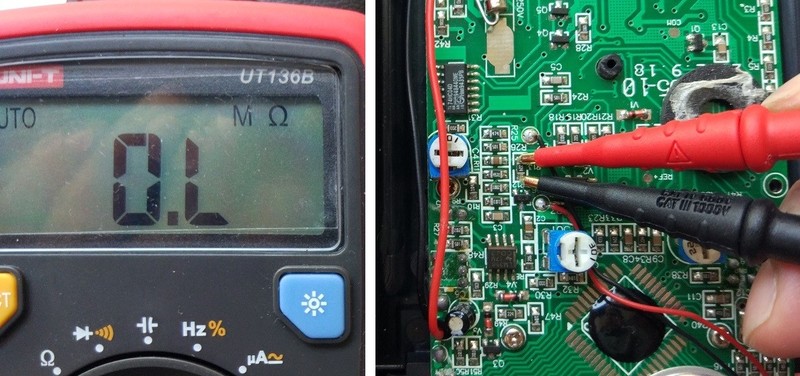

还真有了发现。此处明显不对,阻值怎么着也应该≤224呀!应该是贴片电阻挂了
菜鸟干不了大事,没有备件习惯,从“名人”电子词典的电路板上,找了个小一号的224

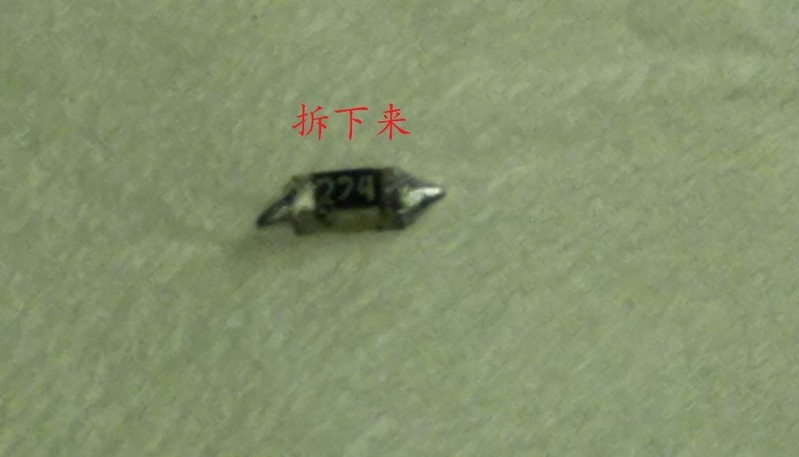

换下来的贴片电阻,复测电阻确实是无穷大

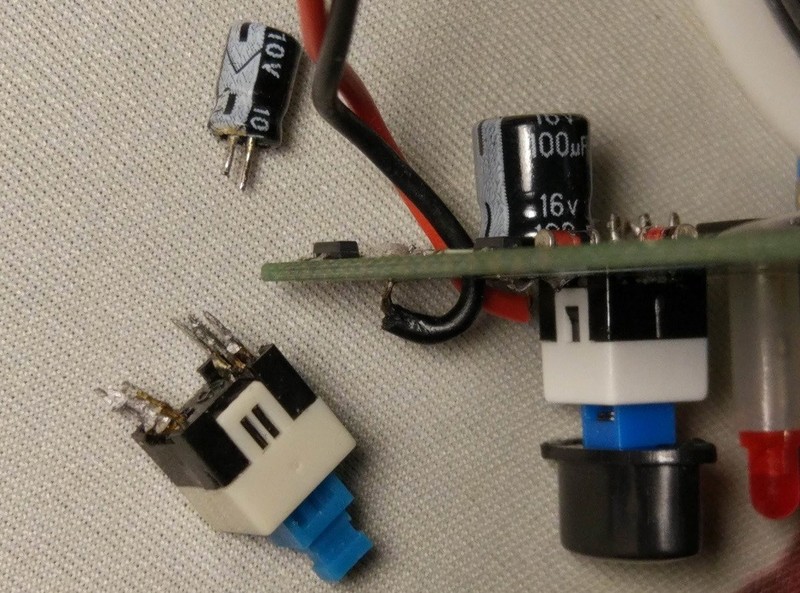

待修期间凑单买的开关,顺便把此前强修的开关换了。原来9V电池输入处,用了耐压仅10V的电解,也一起换掉

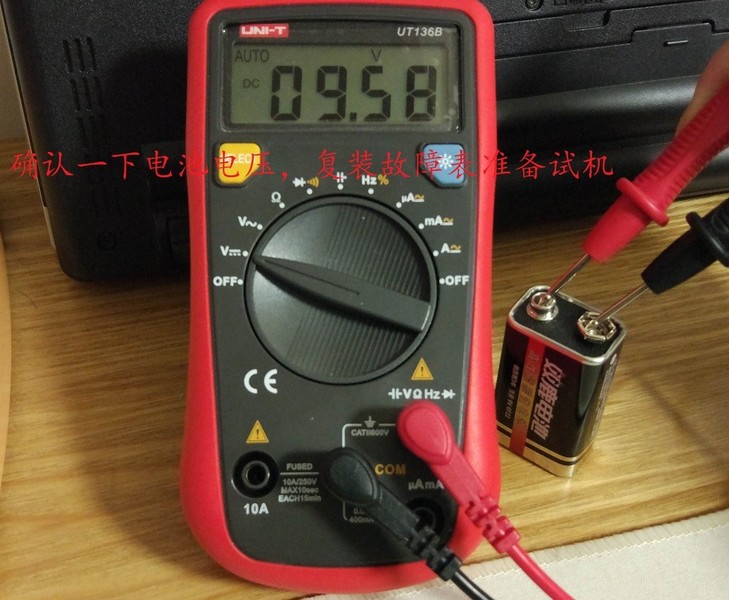

寄希望于224电阻断路,是交流档故障的唯一原因。试机前常规先确认一下电池电压
试机全面体检。

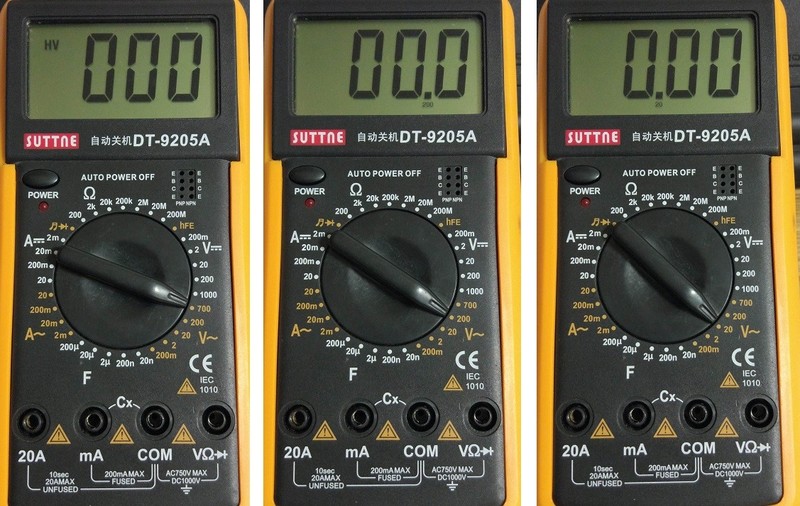

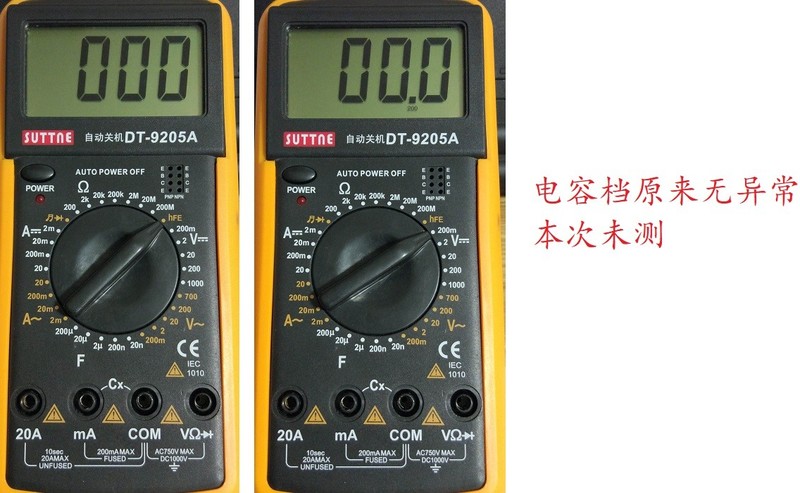

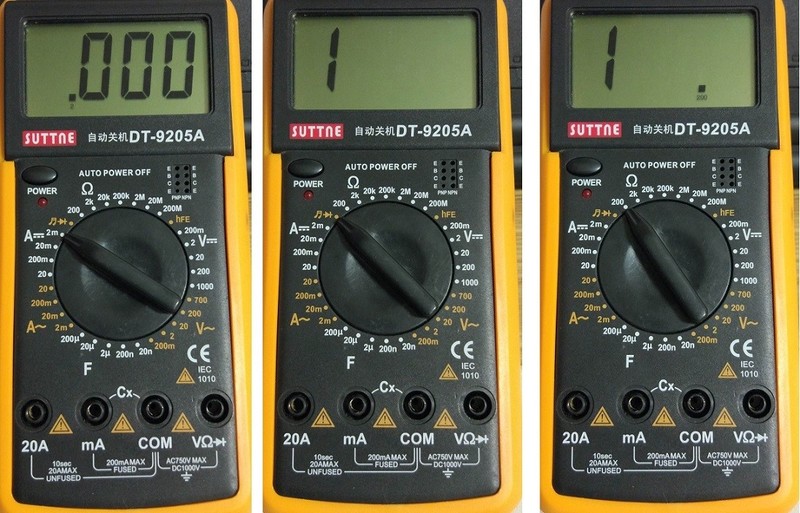

此前开机显示正常的各档,仍然正常

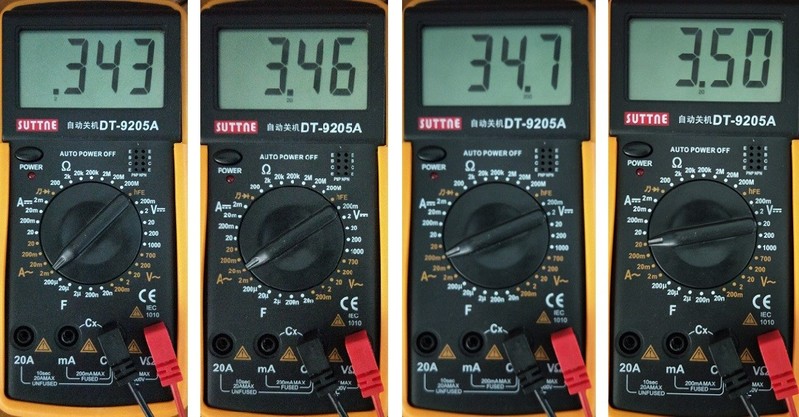

此前显示数值异常的交流各档位,细分观测显示
交流电压档

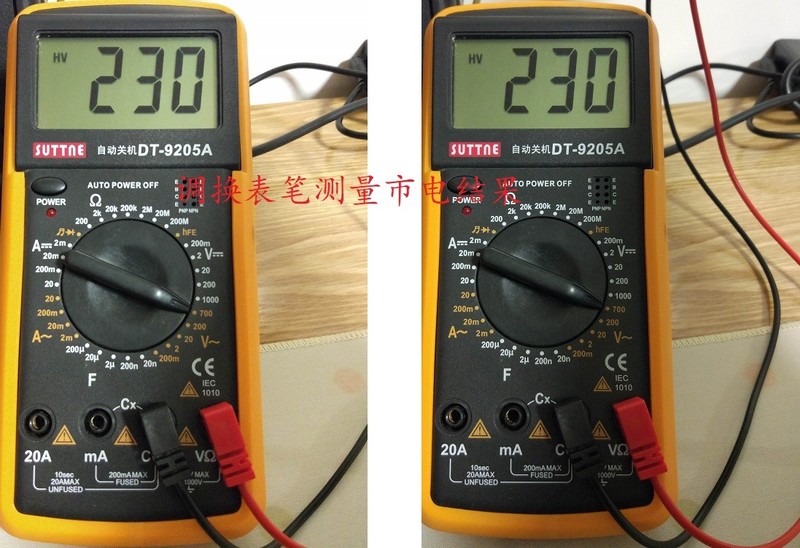

顺便量一下本地市电电压,差不多

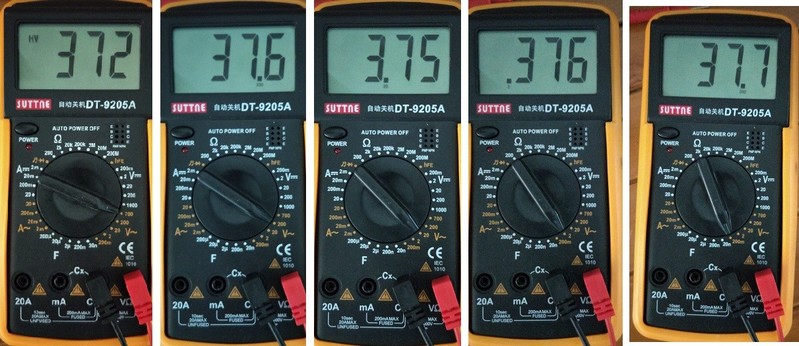

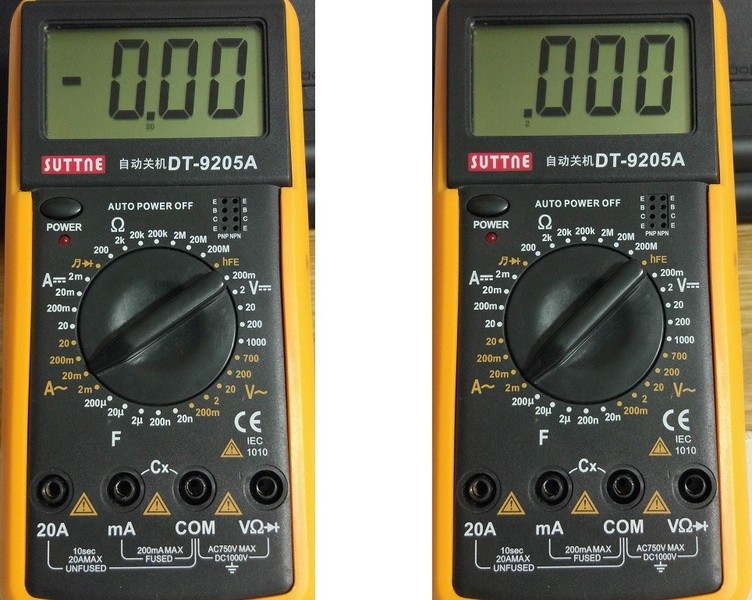

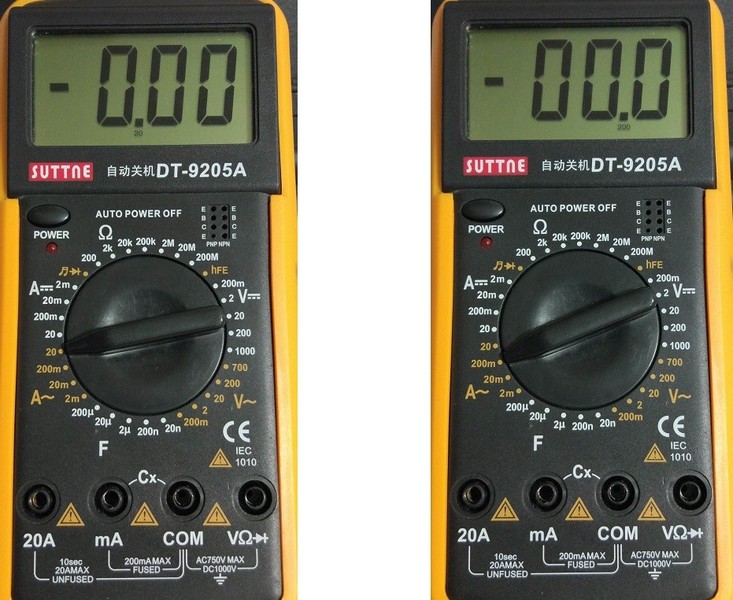

交流电流各档显示


炮灰表,这表现可以了,入役。此例说明,菜鸟维修,运气真的很重要。
谢谢你赏光!
收藏
送赞
分享

评分

参与人数 2金钱 +20 仪表币 +70 收起 理由
官修 + 20 + 40 赞一个!
人艰不拆 + 30 赞一个!

查看全部评分总评分 : 金钱 +20 仪表币 +70

发表回复

评论列表(17)

kyhwhb 数字大神 2019-2-13 20:52:42
9205万用表使用也有十几年了,配合指针表一直是日常维修的主力。
2019-2-13 20:52:42 回复
ynkmzyl 数字大师 2019-2-13 22:12:39
136B够炮灰了还折腾这个破烂
2019-2-13 22:12:39 回复
jsycwnw 楼主     数字大师 2019-2-14 07:42:44
巍巍兴安 发表于 2019-2-13 20:52
9205万用表使用也有十几年了,配合指针表一直是日常维修的主力。

谢谢捧场!
2019-2-14 07:42:44 回复
jsycwnw 楼主     数字大师 2019-2-14 07:53:32
ynkmzyl 发表于 2019-2-13 22:12
136B够炮灰了还折腾这个破烂

不是土豪,也没有土豪朋友,能多个替补炮灰,不亦乐乎?!
2019-2-14 07:53:32 回复
勇闯沙滩 数字大神 2019-2-14 08:33:18
挺谦虚,在那么多的电阻中找到一个故障电阻,即使盲扫也不好找,这个电阻到底作用是什么不知道吗?重点在交流档上吧,这个故障很特别,有用的经验。谢谢。
2019-2-14 08:33:18 回复
人艰不拆 数字王者 2019-2-14 08:37:57
哈哈,他乡遇故知!
2019-2-14 08:37:57 回复
kyhwhb 数字大神 2019-2-14 08:52:42
廉价炮灰表,屏显可视角度却很好!
2019-2-14 08:52:42 回复
jtszwj 数字探长 2019-2-14 09:28:10
作为炮灰表,9205还是可以用的
2019-2-14 09:28:10 回复
ynkmzyl 数字大师 2019-2-14 10:17:08
jsycwnw 发表于 2019-2-14 07:53
不是土豪,也没有土豪朋友,能多个替补炮灰,不亦乐乎?!

万用表才几个钱啊,都折腾这些老不死的,厂家喝西北风啊,难怪胜利现在都没心思造万用表了136太慢了,赶紧也换了吧
2019-2-14 10:17:08 回复
43545 管理员 2019-2-14 10:23:30
这万用表PCB板看着就眼熟,估计产量很大。
2019-2-14 10:23:30 回复
jsycwnw 楼主     数字大师 2019-2-14 20:25:19
ynkmzyl 发表于 2019-2-14 10:17
万用表才几个钱啊,都折腾这些老不死的,厂家喝西北风啊,难怪胜利现在都没心思造万用表了136太慢了 ...

好那么一点点的表,也有那么1、2个,干不了精密的活,就量个通断,估计加大概的定性判断,还是这些炮灰表用着省心。当然遇到友情赠送好表,谁也不会拒绝的..哈哈
2019-2-14 20:25:19 回复
jsycwnw 楼主     数字大师 2019-2-14 20:31:56
43545 发表于 2019-2-14 10:23
这万用表PCB板看着就眼熟,估计产量很大。

市场保有量很高,胜在价廉。也不是真在意这个表,无基础籍此机会增进对表的浅显了解,也不枉折腾一回,大神莫笑啊
2019-2-14 20:31:56 回复
kyhwhb 数字大神 2019-2-15 08:01:25
ynkmzyl 发表于 2019-2-14 10:17
万用表才几个钱啊,都折腾这些老不死的,厂家喝西北风啊,难怪胜利现在都没心思造万用表了136太慢了 ...

福禄克是不是也没心思造万用表了呢?
2019-2-15 08:01:25 回复
ynkmzyl 数字大师 2019-2-15 11:25:25
巍巍兴安 发表于 2019-2-15 08:01
福禄克是不是也没心思造万用表了呢?

是吧,他在中高端有相当的份额,低端弱鸡表15、17、18 够大家用了再打磨也没什么意思了,嘿嘿
2019-2-15 11:25:25 回复
jsycwnw 楼主     数字大师 2019-2-16 08:50:01
勇闯沙滩 发表于 2019-2-14 08:33
挺谦虚,在那么多的电阻中找到一个故障电阻,即使盲扫也不好找,这个电阻到底作用是什么不知道吗?重点在交 ...

这个电阻位置,在旁边那个调交流误差的可变电阻的网络中,开始先查这一块,就发现它异常,由于不确定是不是形成底数的唯一原因,所以才顺便把可测的在板元件通测了一下。不懂万用表知识,所以属于赌运气盲修吧
2019-2-16 08:50:01 回复
xyh2011 数字斗士 2019-2-25 21:38:05
不错焕发青春了,开关是什么规格的?
2019-2-25 21:38:05 回复
jsycwnw 楼主     数字大师 2019-2-26 09:31:48
xyh2011 发表于 2019-2-25 21:38
不错焕发青春了,开关是什么规格的?

买的科天微的某宝店,标称选项: 7*7自锁开关 双排6脚
