带蓝牙的“打蛋器”小动S1迷你电动螺丝刀解析。

这应该是我见到的最不像电动螺丝刀的电动螺丝刀了。怎么看怎么像个mini打蛋器。。。
这也是我见到的，第一个可以通过蓝牙和手机互联的电动螺丝刀了。
一款打破传统观念的产品！
每一个坛友对于电动螺丝刀应该都不陌生。虽然不能保证人人都有，但是有的人也不在少数。
而普遍我们手中的电动螺丝刀都是些大家伙。拆装家具啊，家电啊什么都不是问题。
但是拆装手机，笔记本，数码相机等这些精密的东西，这些大家伙明显很难用了。这时候我们就需要微型电动螺丝刀了。


颠覆传统的握姿！


带液晶屏的电动螺丝刀已经不新鲜了。但是带蓝牙，有APP的，这应该是第一款吧？





到手就迫不及待的拆箱。
（入手这款为试装版，并非量产版）


勤工出巧匠！

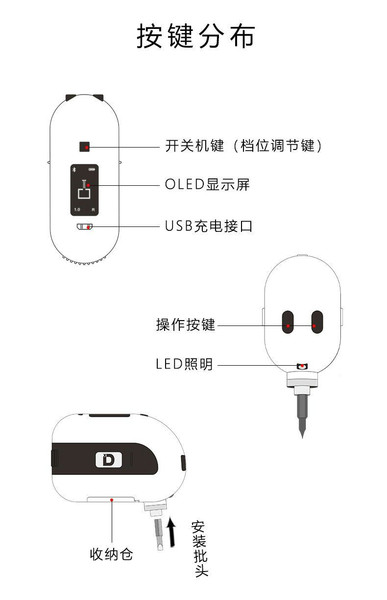

几个重要特点全部印在包装和后面。等下挨个体验一下！

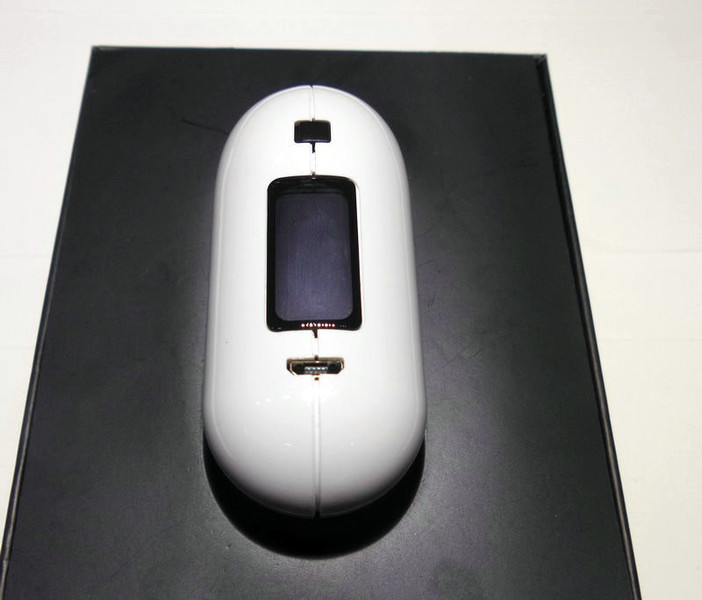

打开包装盒。第一眼看到躺在包装盒里的S1，你觉得它像啥？

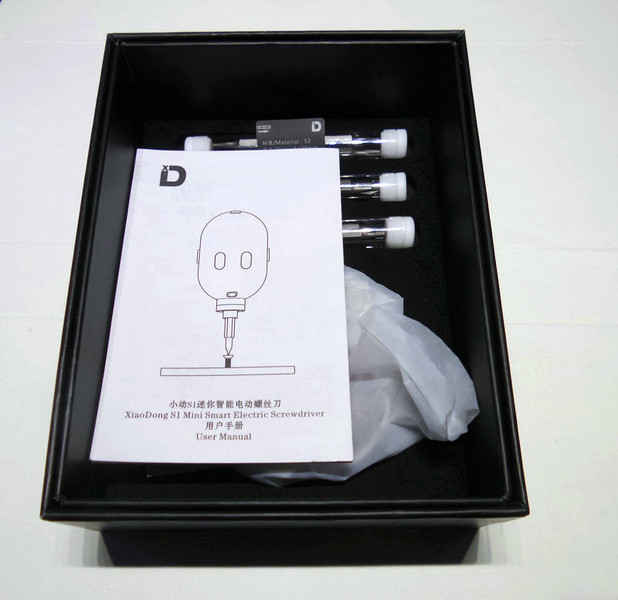

拿掉螺丝刀和托板，下一层主要是配件。

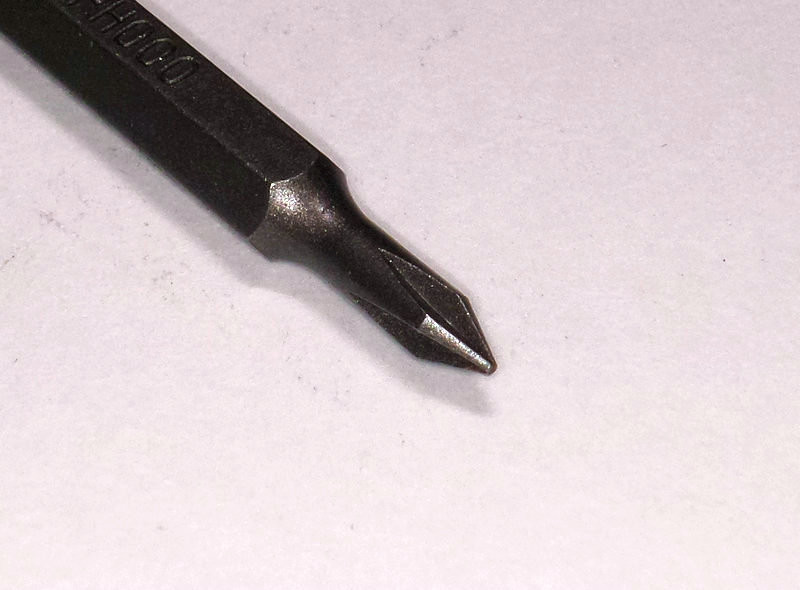

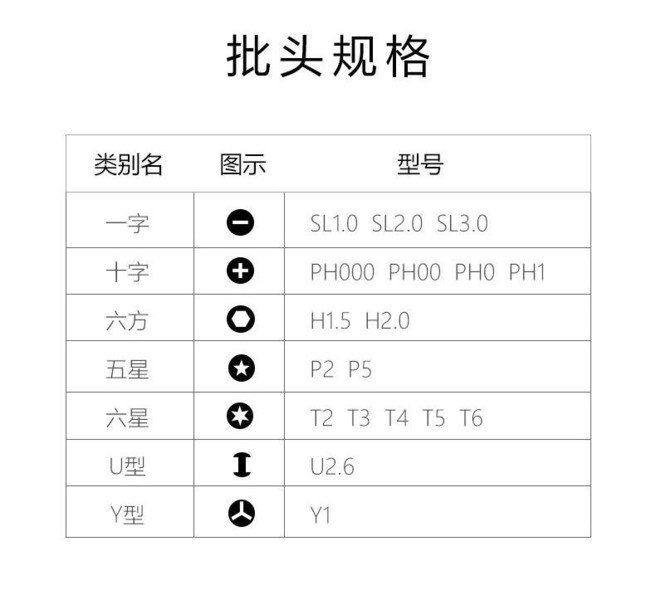

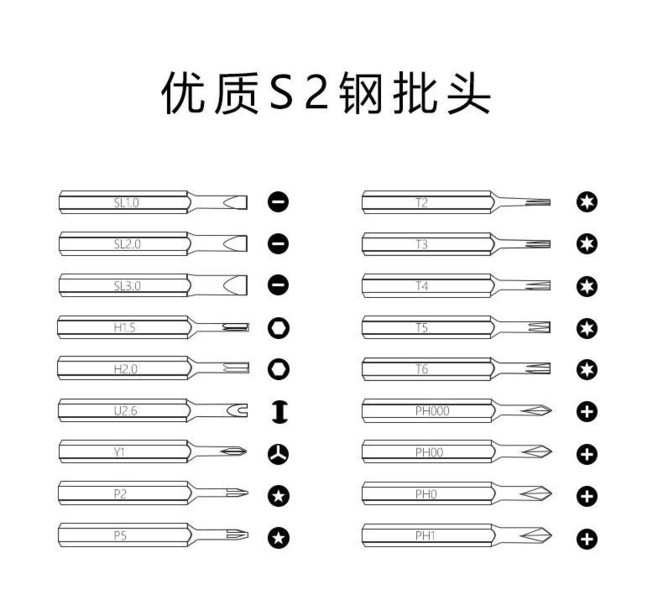

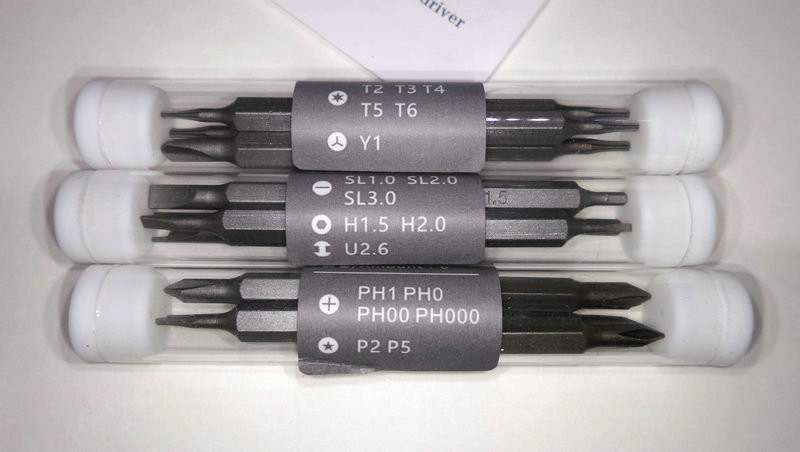

批头。一共3管，共18支。涵盖性很广！


常用型号基本全部都有。



4mm六角批头，通用型也很强。后期增配也不用担心。

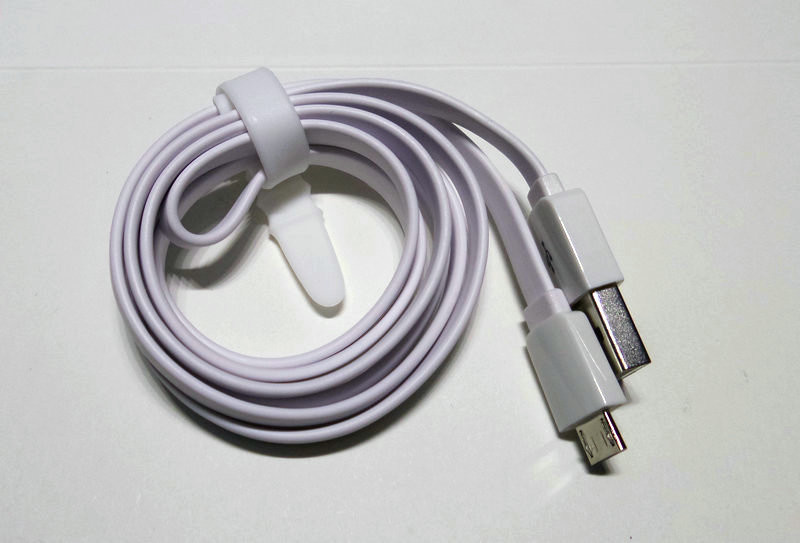

充电线，还是面条线，而且长度也很长的。上面还有整理带，考虑的真周到！


黑白说明书。


由于是试装版的说明书，所以，IOS的APP还没来的及加进去。

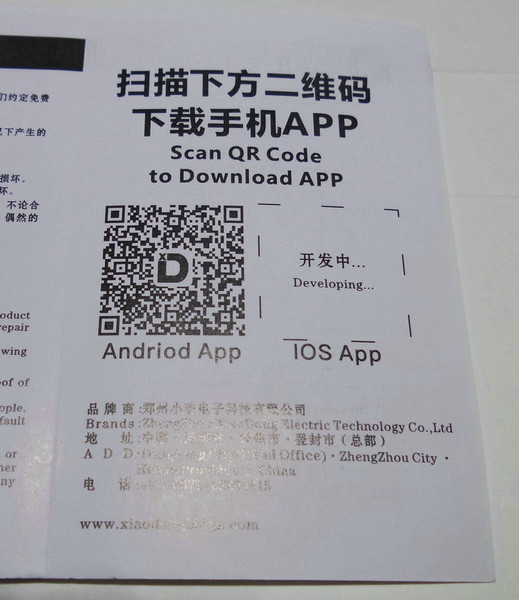

安卓手机直接扫描二维码即可下载APP。

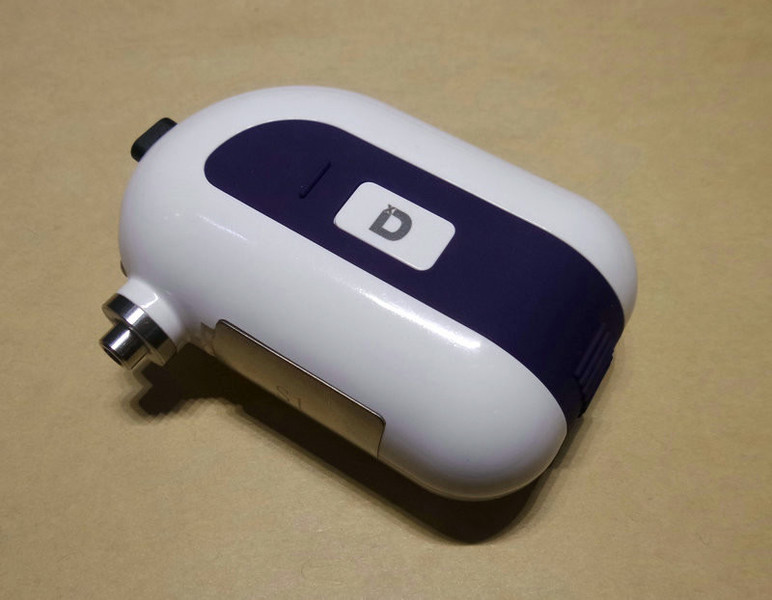

拆完包装，来看这电批。整体造型很圆润。拿在手里很舒适。
之前在X1 X2上我反复提到的防滑胶套，如今在S1上终于出现了。

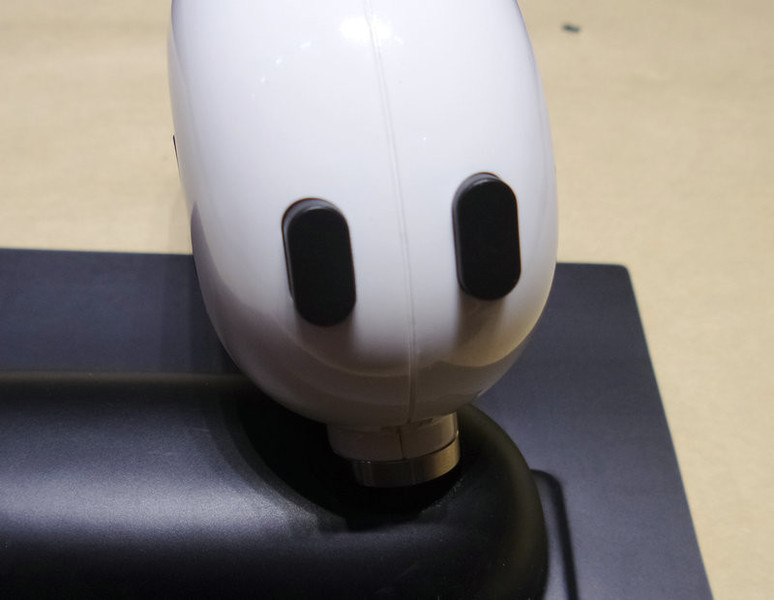

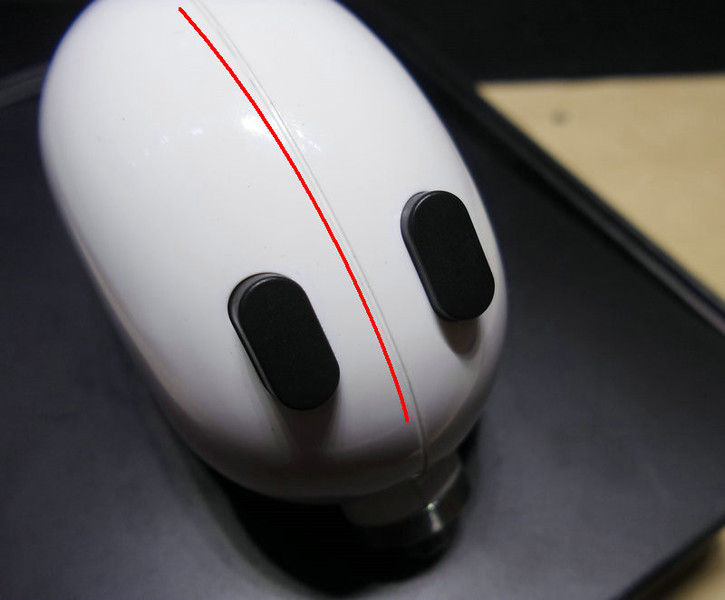

头部两颗点动开关，用来切换正反转。
要是画上眼睛嘴巴，会不会像一只小猪？

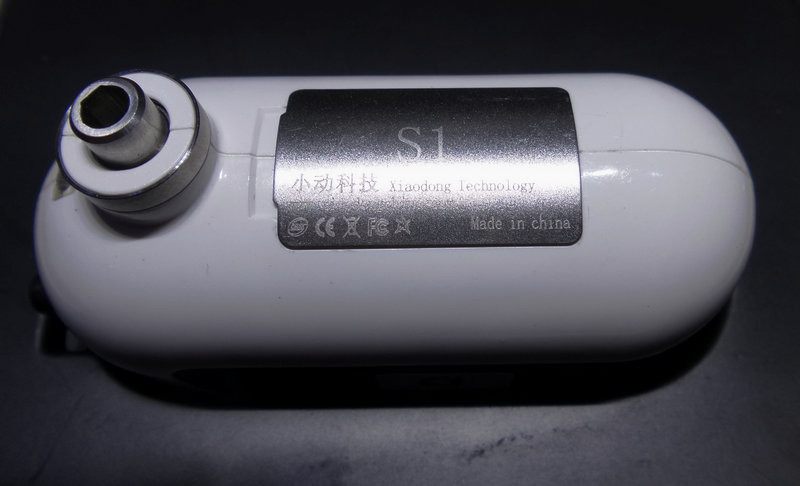

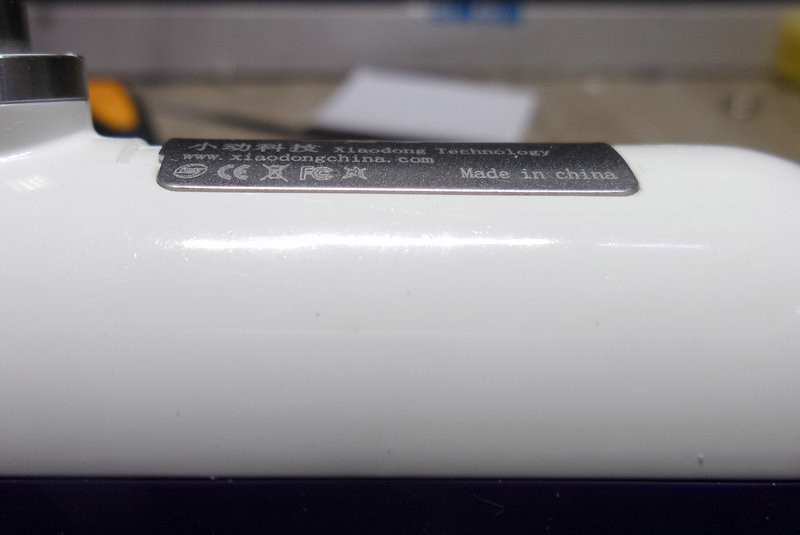

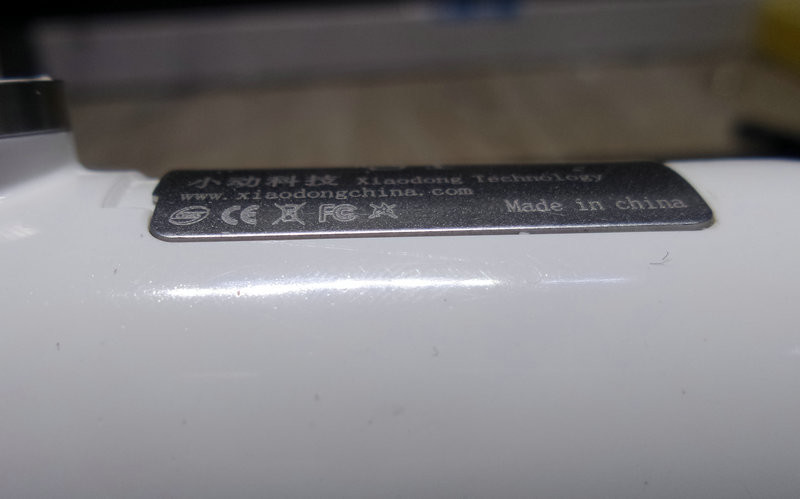

肚皮下面的金属盖板是批头仓的盖板。

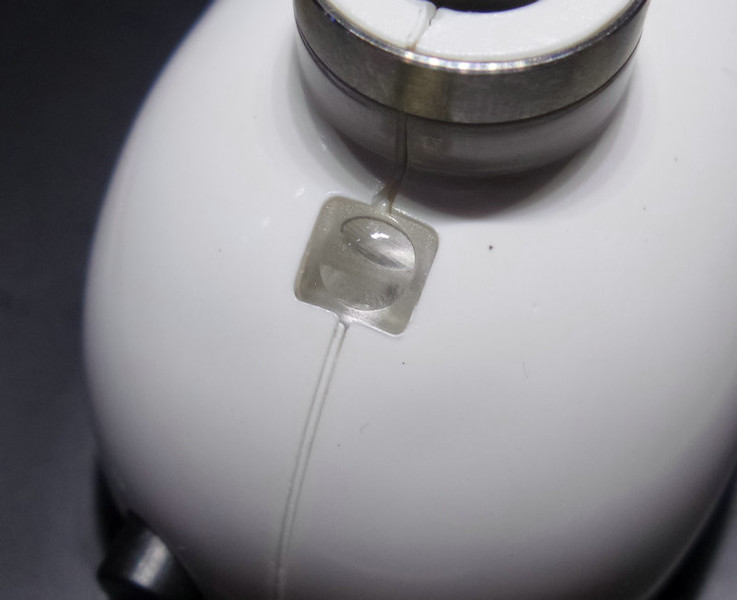

螺丝刀头部还有一颗照明的LED。


批头收纳仓，只能容下两枚常用的批头。
刚看到宣传图的时候，我还以为。。。好吧，我想多了。

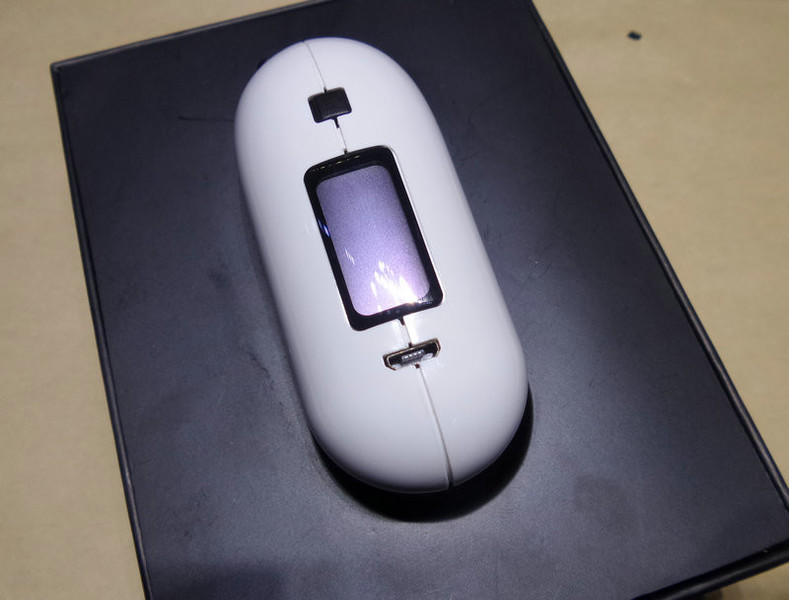

正面中间位置是一块显示屏。材质为单色OLED。
上面的小按钮是开关机，扭力调节。下面为micro usb充电口。


撕掉屏幕盖板以后本来想直接贴膜的。

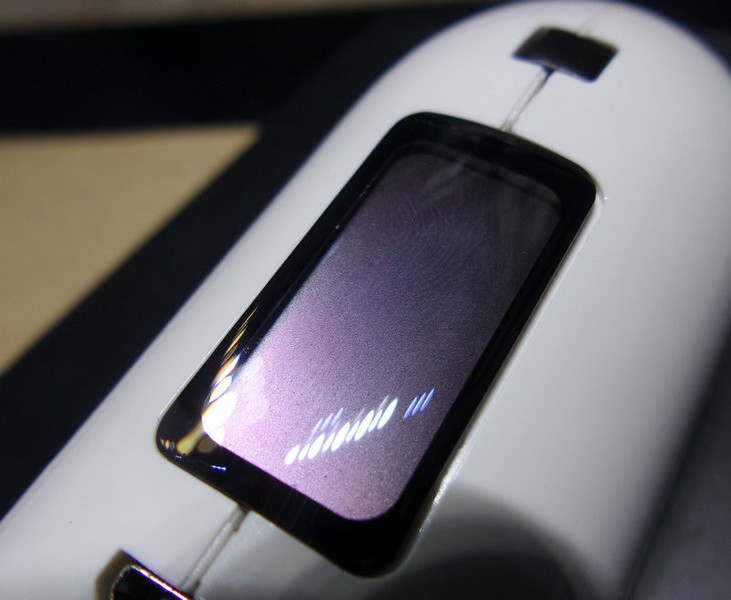

后来仔细看了一下发现这原来是一块弧形玻璃盖板。而且边缘相当平滑！
估计块玻璃盖板模具要不少钱！
玻璃盖板的硬度自然没得说了，对于强迫症来说，贴膜也可以省了。
仔细观察发现，里面的屏幕上好像有个指纹。。。估计是装配工人留下的。


长按黑色按键开机。屏幕上会显示电池电量。
中间的图标在批头转动的时候会动画显示相应的转动方向，很直观。

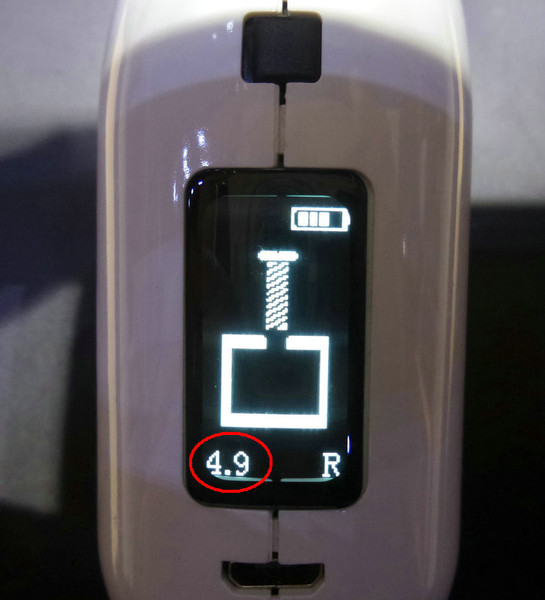

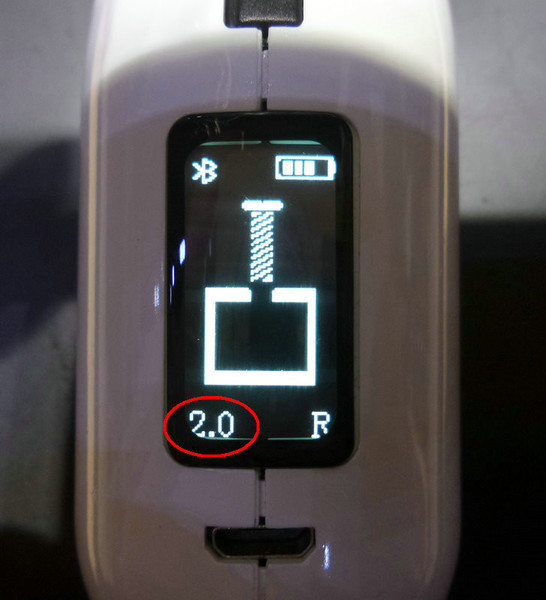

短按开关切换扭力档位。最高为4.9。不过4.9这个显示并不是其对应的扭力。

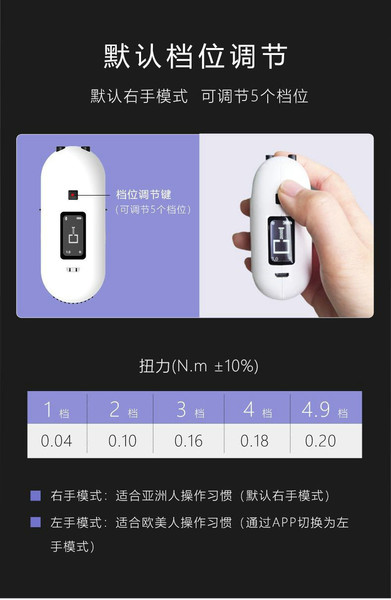

按照官方的对照数据，4.9档位的扭力是0.2N.m。
好吧，这里为什么要显示4.9，而不是5.0呢？

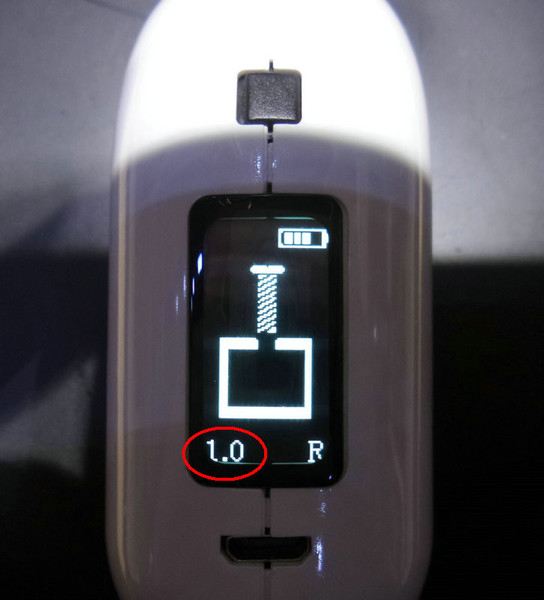

最小扭力档1.0，对应扭力0.04N.m。


每次短按按键，扭力档都是以整数循环递增。
液晶屏右下角的R代表左右手操作模式。
这个在电批本身是无法变更的。需要通过APP来调整。

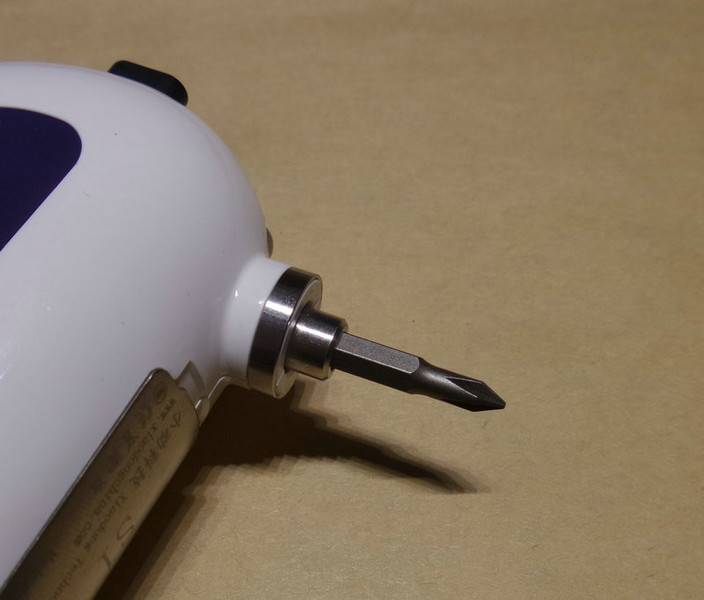

装好批头的样子。

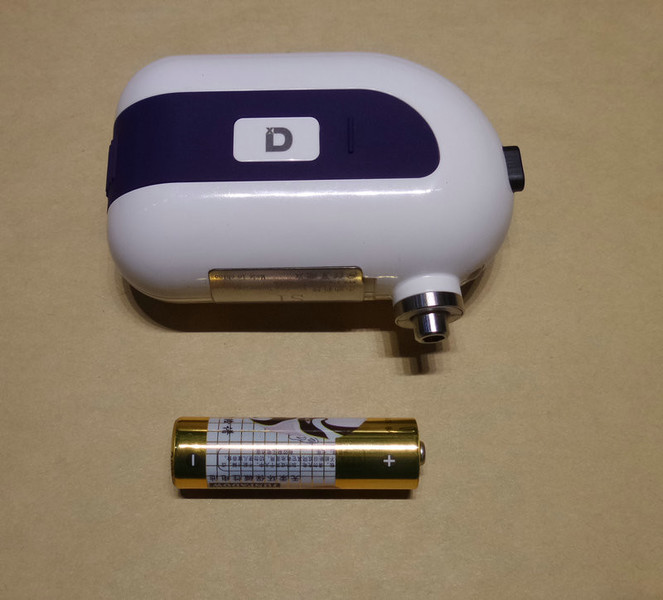

用一节5号电池，更能直观的对比出其身材！

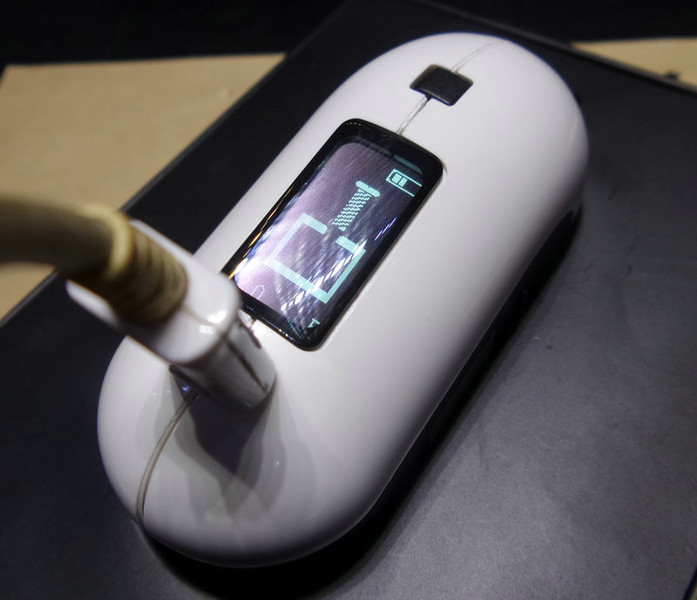

充电，充电过程中上面的电量条会有动画指示电量。

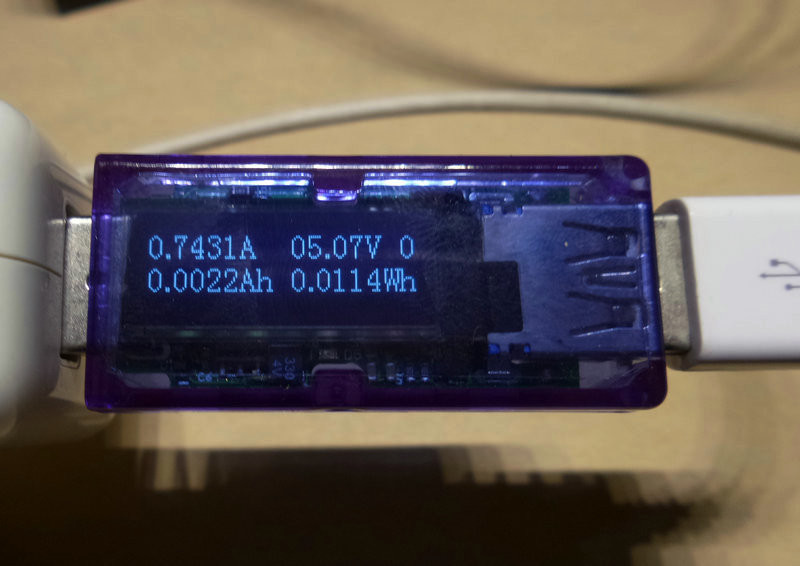

充电电流0.74A左右。这速度还是可以接受的。


由于是试装版，所以外壳缝隙控制的有点不好。
前面部分的接缝还可以。

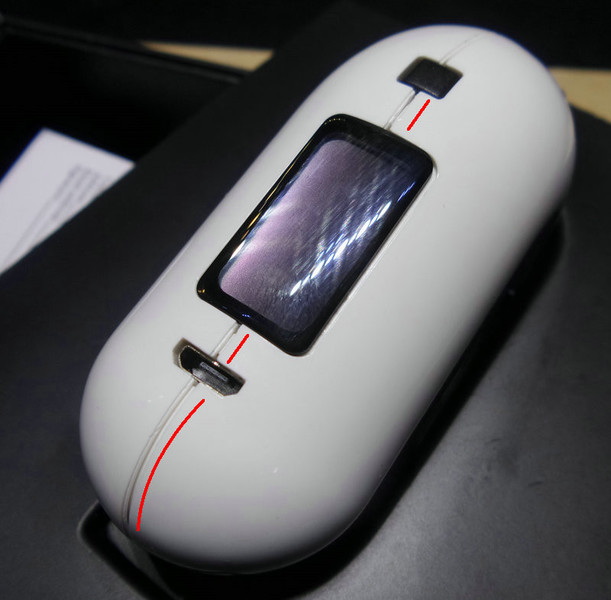

正面的接缝就要大了点。这个问题，估计在正式量产版上会改进的。

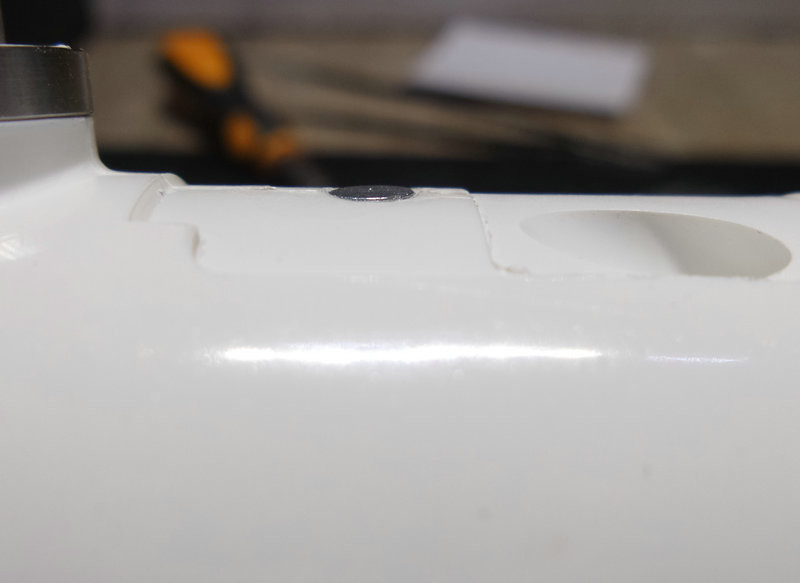

还有这个批头收纳仓的盖板配合的也不是很好。

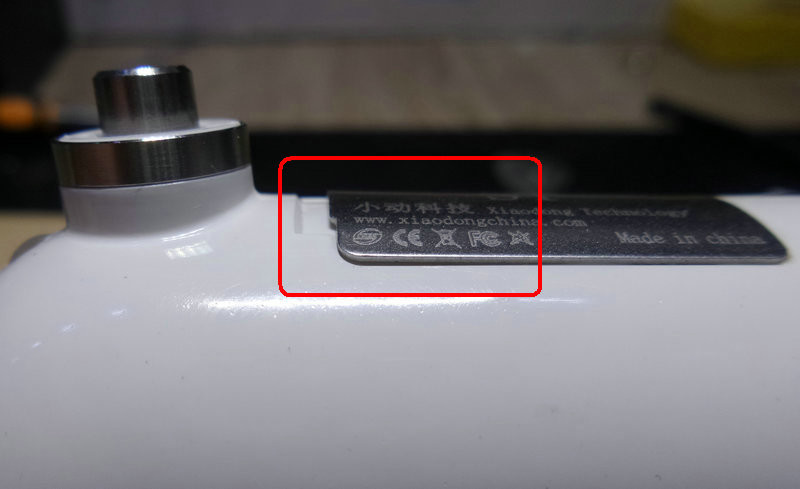

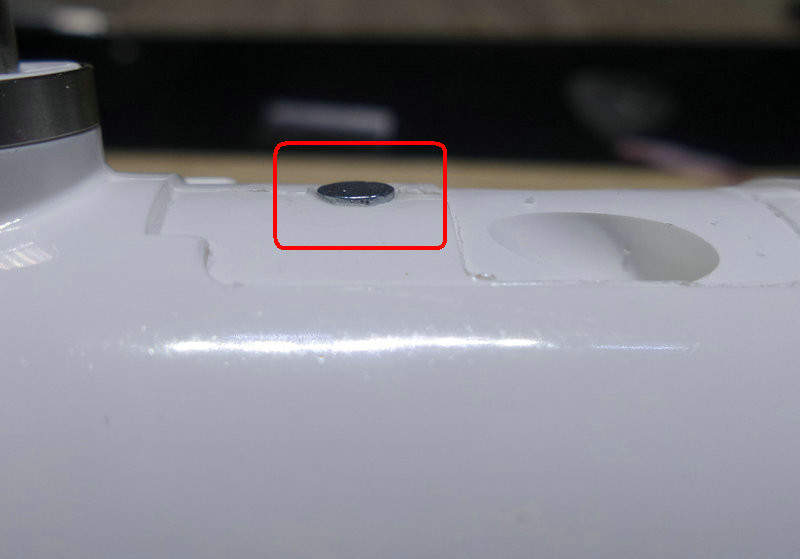

打开盖板，仔细观察了一下，原来是这个小磁铁的问题。
小磁铁比外壳高了一点。所以盖板盖上以后才会翘起来一点点。


把小磁铁扣掉，再扣上盖板就很完美了。

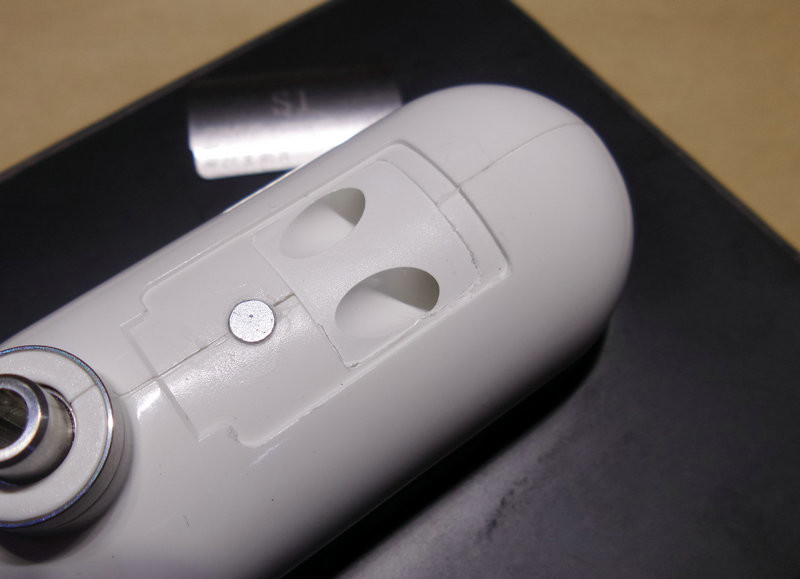

拆掉这个小磁铁，用小刀修一下磁铁安装位下面。


这样再粘会磁铁的时候就会与外壳完全平整。


扣上盖板的样子也好看多了。

通过扫描说明书上的二维码，来下载APP。

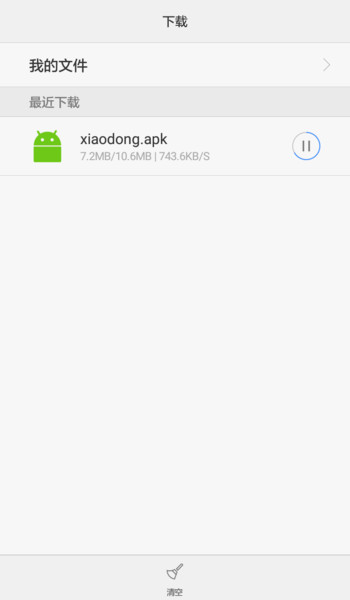

APP大小为10.6M。

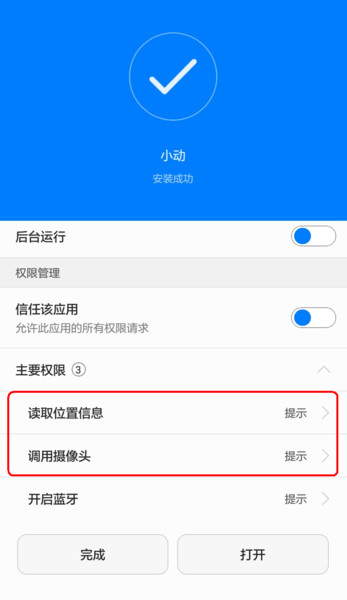

在安装过程中我发现这个APP需要申请两个比较敏感的权限。
一个是位置信息，另一个是摄像头。在IOS上是否也如此呢？
这不由得让我想起头一阵比较火的VIVO NEX摄像头自动伸出事件。。。
不知这APP装在NEX上，会不会出现摄像头自动伸出呢？

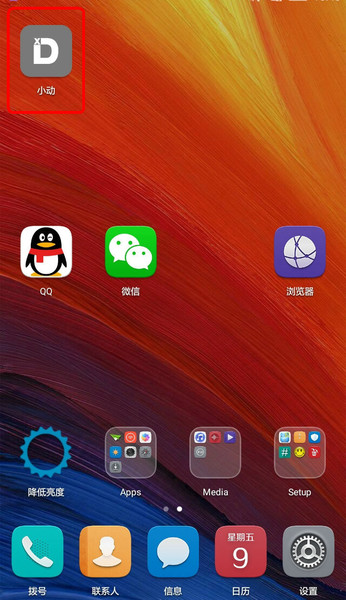

安装完成后，桌面出现小动APP的图标。

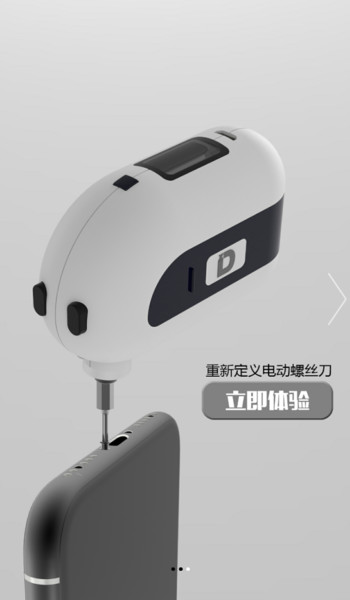

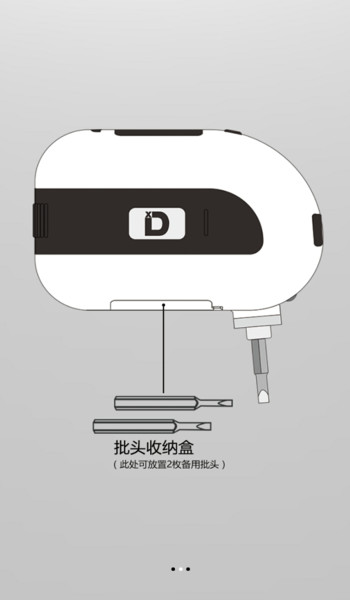

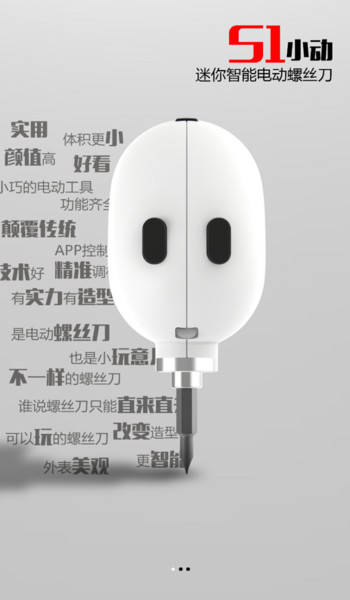

点击APP，首先进入的是三个欢迎界面。



三个界面主要是介绍了S1的特点。

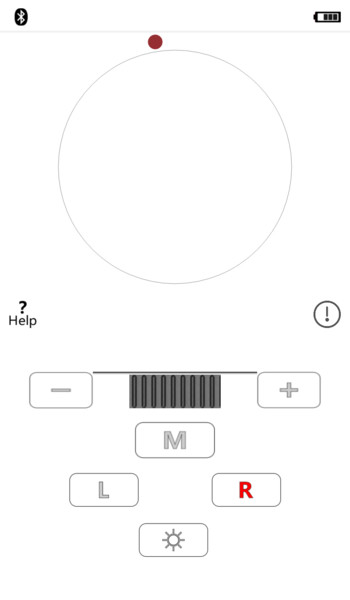

相比欢迎界面，APP主界面就要简洁许多。

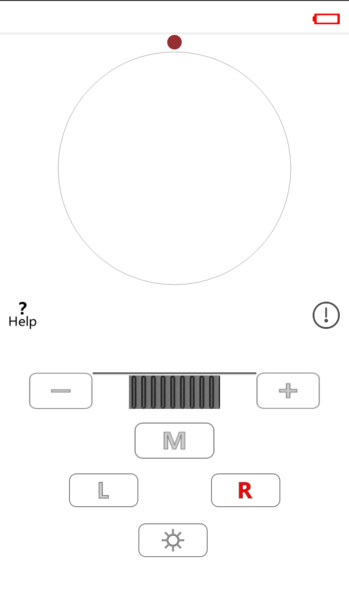

在没有和S1成功配对的时候，右上角的电池图标是红色的。
左上角有个闪动的蓝牙标志。配对需要点击这个蓝牙标志。
如果直接使用手机蓝牙搜索S1连接的话，会提示拒绝连接。



点击蓝牙标志后，在新界面会出现蓝牙设备。点击S1连接即可。

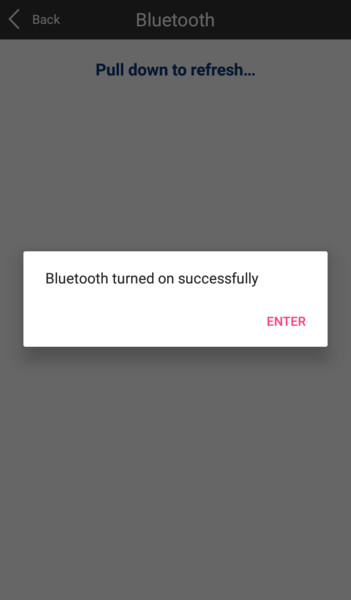

连接成功后会出现提示。不过整个软件的界面操作提示都是英文的。
记得小动科技曾经说过，S1是一款面向国际市场的产品。



连接成功后，蓝牙图标不在闪动。电池显示当前电量。

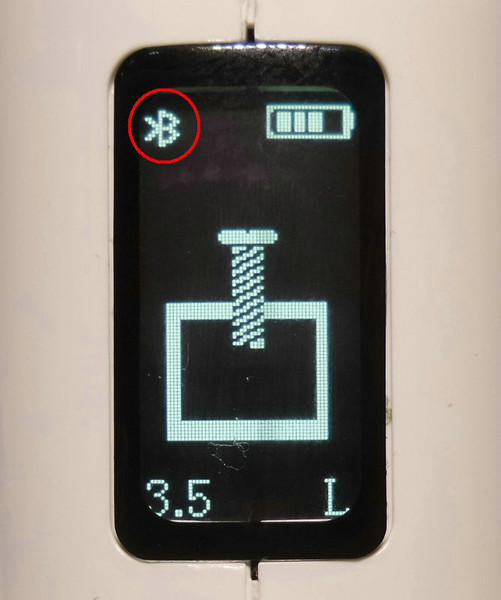

同时电动螺丝刀的屏幕上蓝牙图标不在闪动。
下面的扭力档和左右手模式会和APP保持一致。

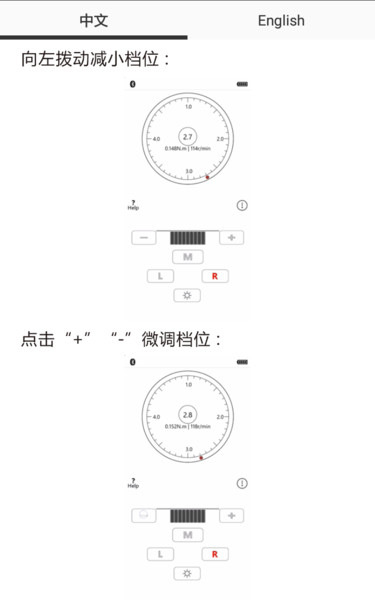

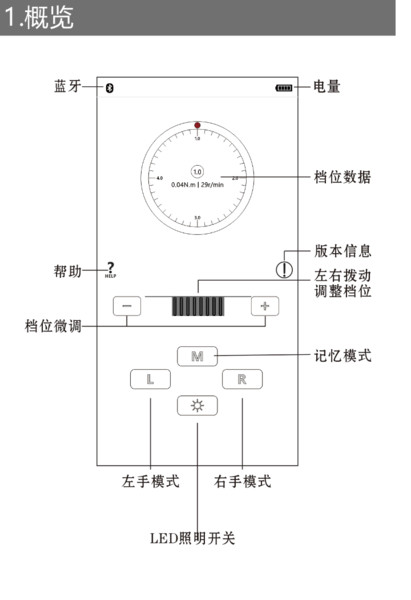

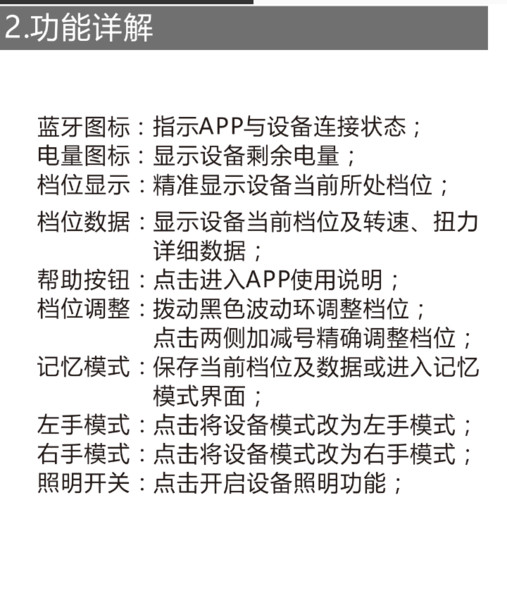

HELP界面主要是主界面的功能介绍。




help界面里可以选择help界面的语言。但是并不能选择主界面的语言。

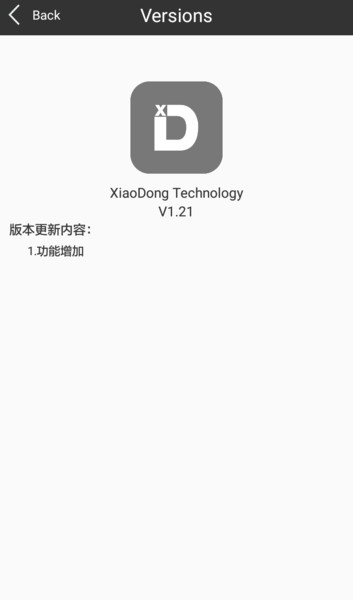

软件版本。
目前来看软件的功能比较单一。不过据说后期更新会加入更多功能。

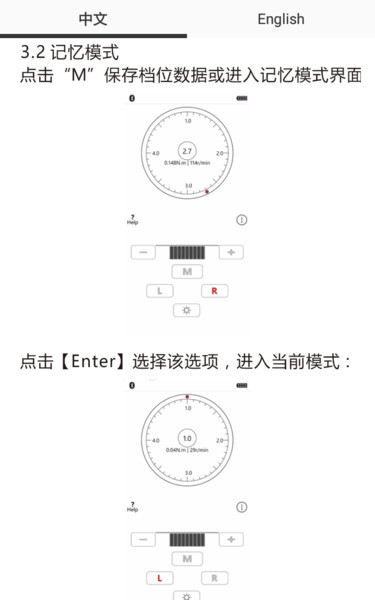

对比一下help界面的图，总觉得我这界面好像少了点什么。



圆圈中间一片空白。这位置应该显示转速，扭力的啊！
这部手机是华为安卓6.0系统的。

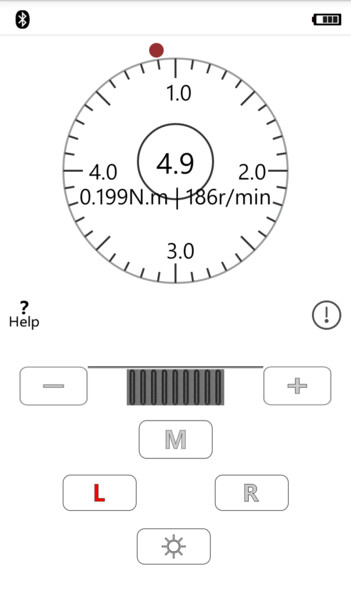

换了一部三星手机，安卓4.4系统，重新安装APP。中间圆圈这位置显示正常了。
不过显示比例有点不太对劲。看来APP适配方面还需要跟进哦！

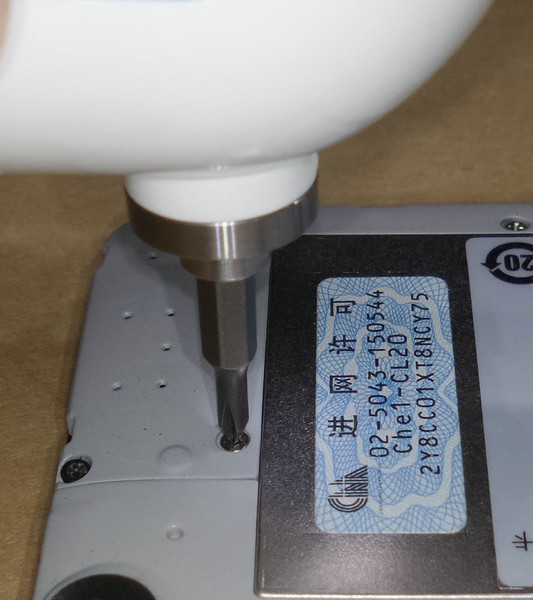

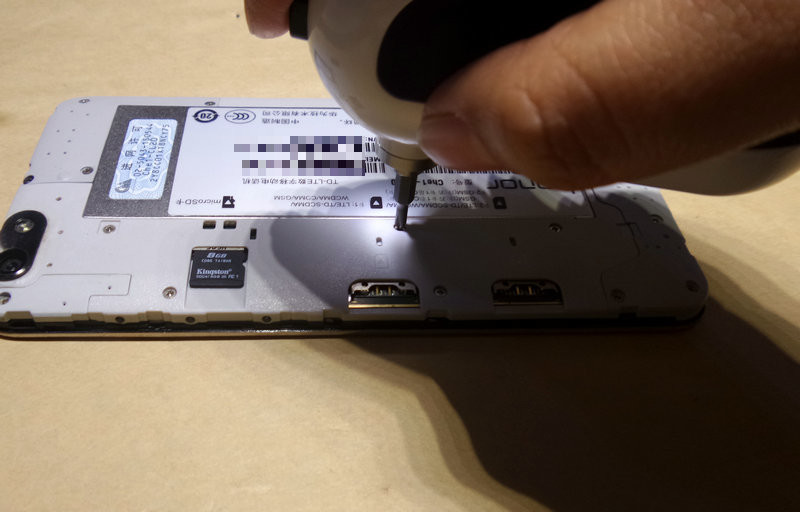

使用体验。对于这种握姿，基本不需要时间适应。很容易上手的。
这次的照明功能不是鸡肋，观察起来很方便。不过，批头的同心度还是有待提高。


之前有人说，这样的操作方式，拆装螺丝的时候会出现视线受阻的情况。
实际上，这种情况是不存在的。只有眼睛，手，螺丝三点成一线的时候才会出现视线受阻的情况。
而实际操作使用中，不管我们用任何一种工具都不会出现这样的情况。
特殊情况下出现了怎么办？按照我们的习惯，扭一下头，不就好了？



下面开始拆解。
S1的外壳采用的是超声焊接的固定方式。对于无损拆解来说具有一定的难度。
这么精致的产品，肯定不能用锤子喽！

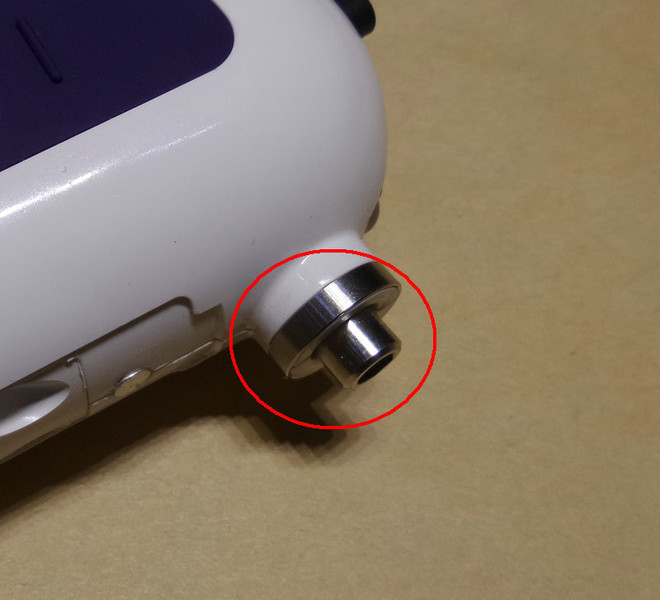

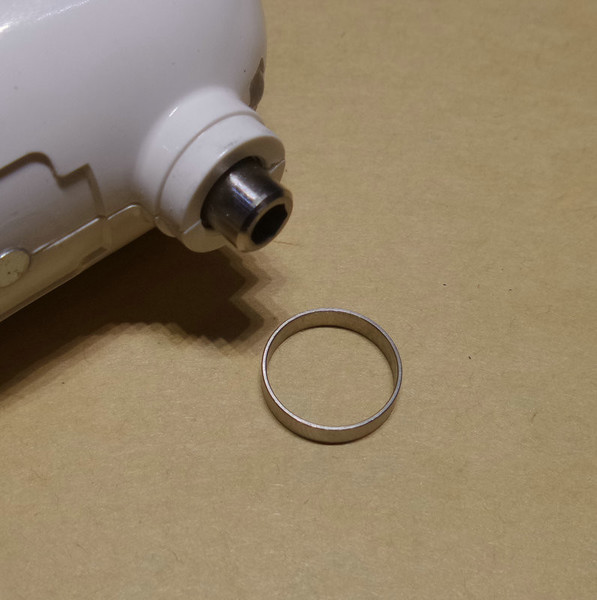

拆解首先下手点，就是这个固定环。



用拆机片先把这个固定环拆下来。

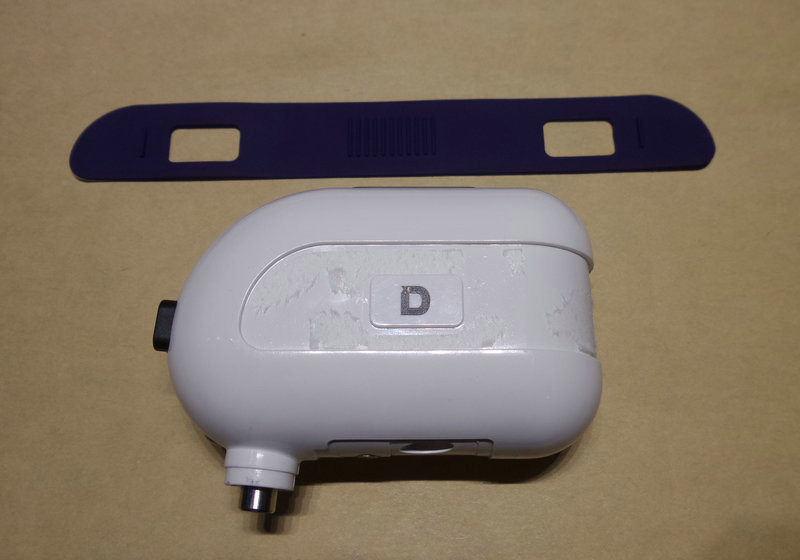

然后用热风枪加热这个硅胶防滑片。
这个防滑片是用双面胶粘贴在机身上的。

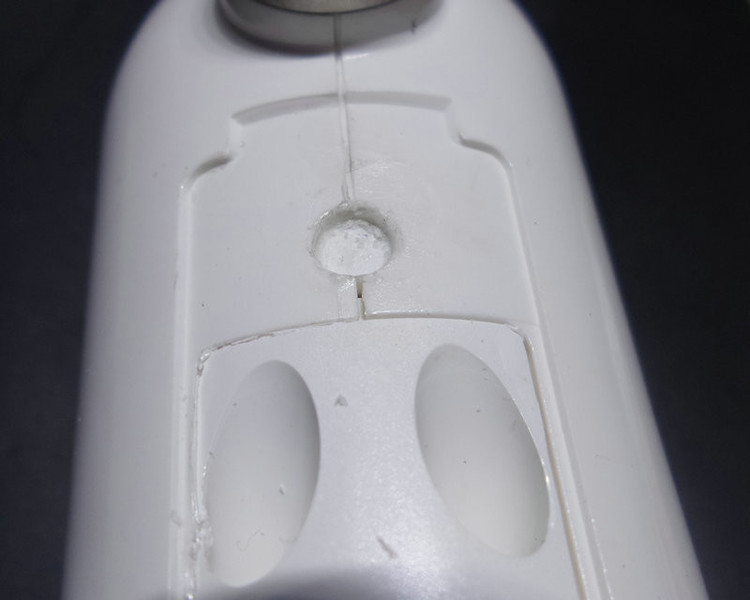

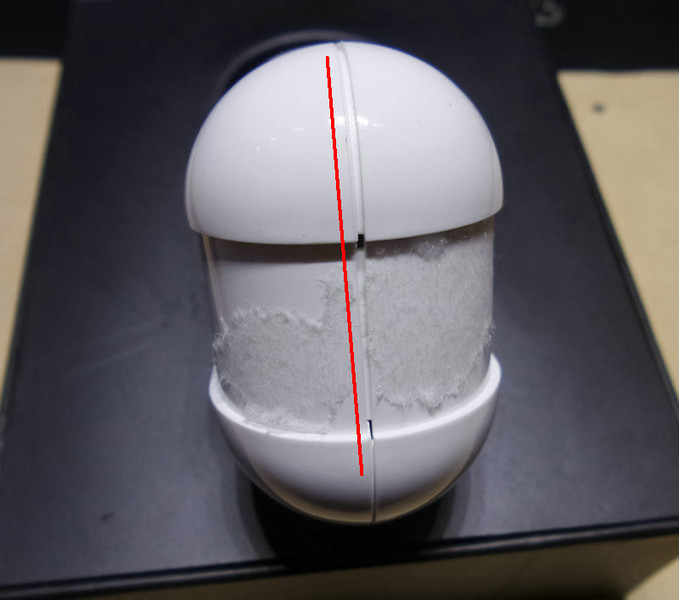

拆掉防滑片以后，发现这个位置的缝隙也是不一样的。
不过这恰好方便了拆解。



用拆机片小心的插入外壳的缝隙中，慢慢别开焊接点。
虽然费了点功夫，不过最终还是成功无损拆解。

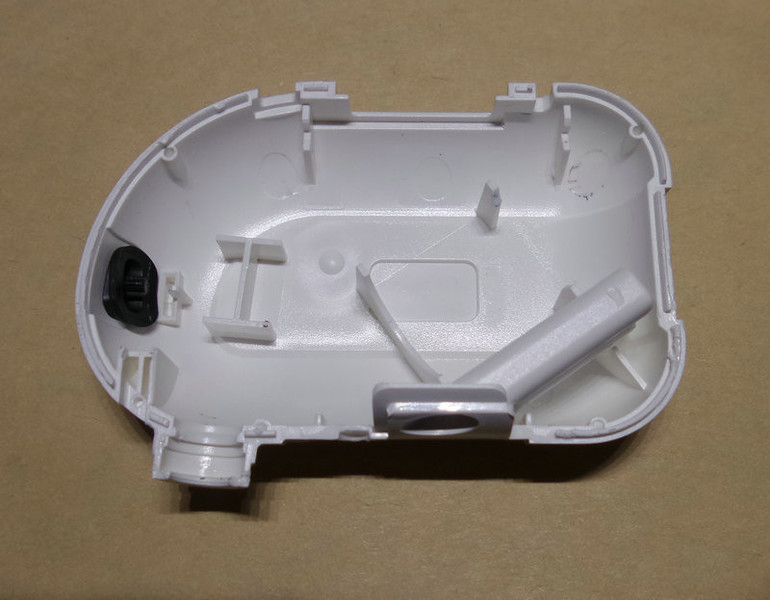

外壳的另一部分。仔细观察外壳边缘以及内部发现，外壳的模具很精细。

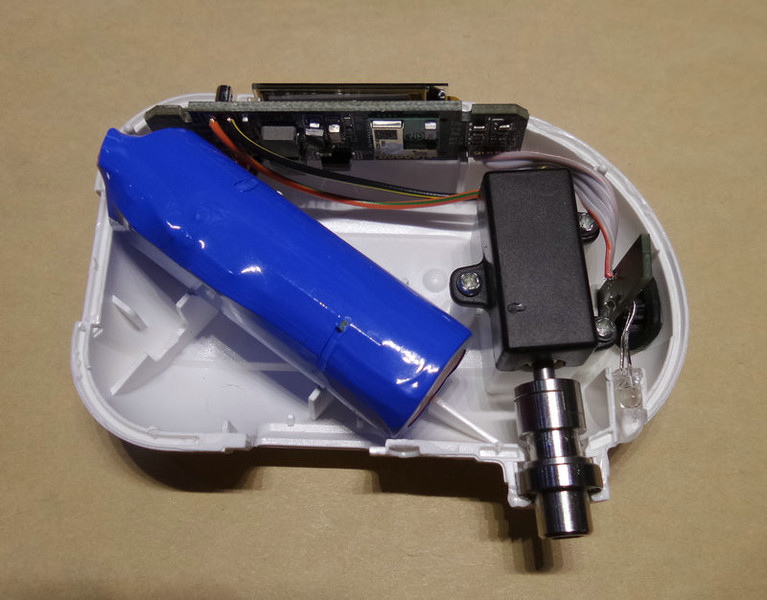

从两部分外壳的结构可以看出，电池的安放位置完全是为了妥协劈头收纳仓。
如果舍掉披头收纳仓，可以换用容量更高方形锂电池。

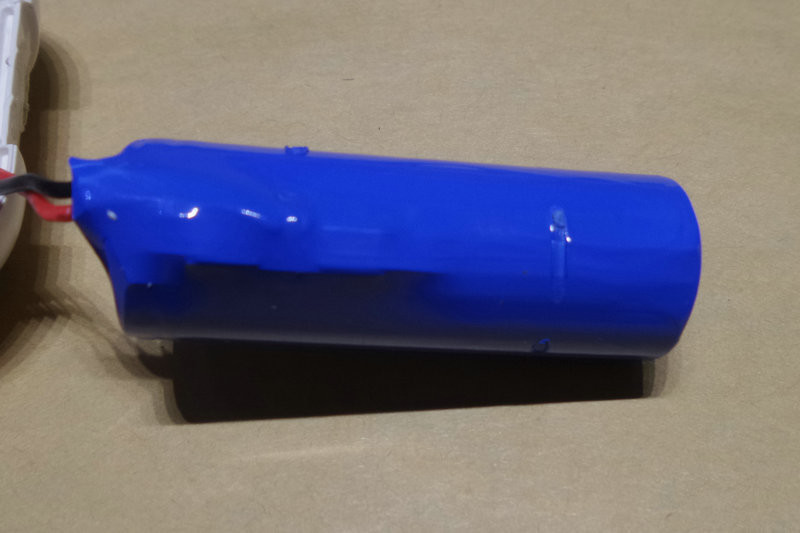

电池型号18500。塑封皮内部有保护板。

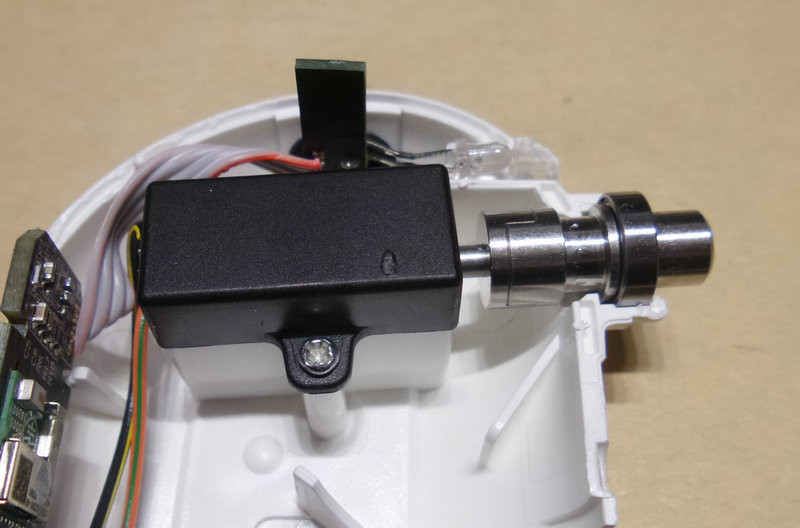

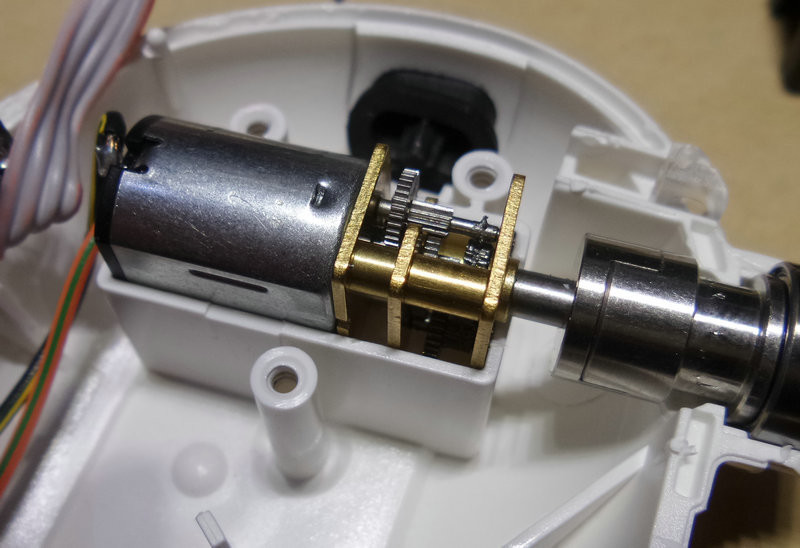

电机和减速箱被安置在一个独立的仓内。

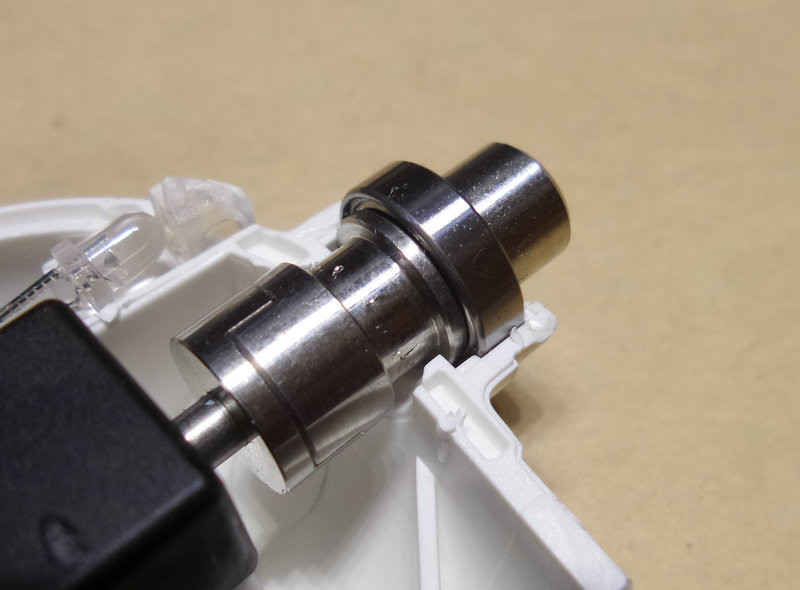

批头连接轴上有一颗轴承卡在外壳中。
在此状态下通电试机，可以观察到输出轴和联轴器以及批头连接轴不同心的情况。

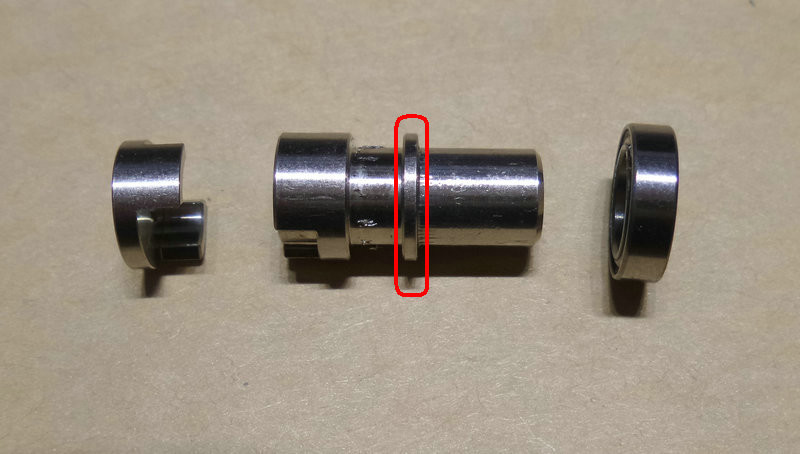

如果去掉劈头连接轴中间的限位环，把轴承换成更厚一点的滚针轴承，是不是会对同心度有很大的改善呢？

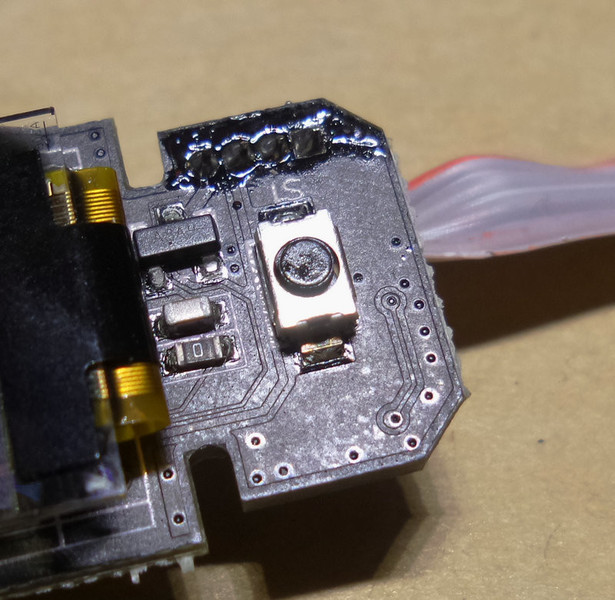

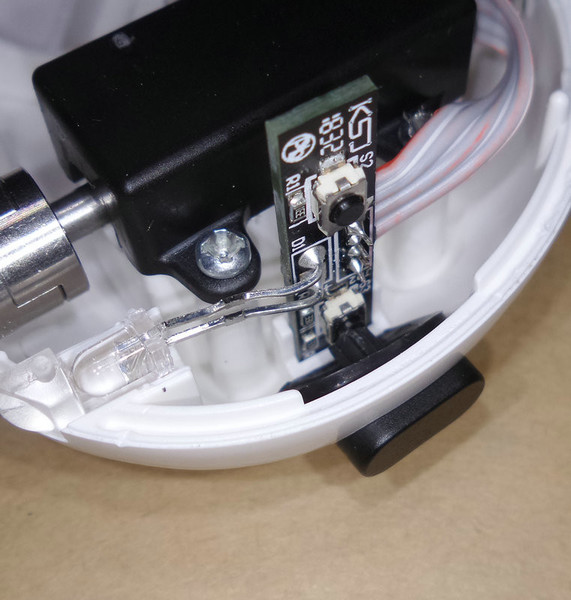

前部的按键，LED板。

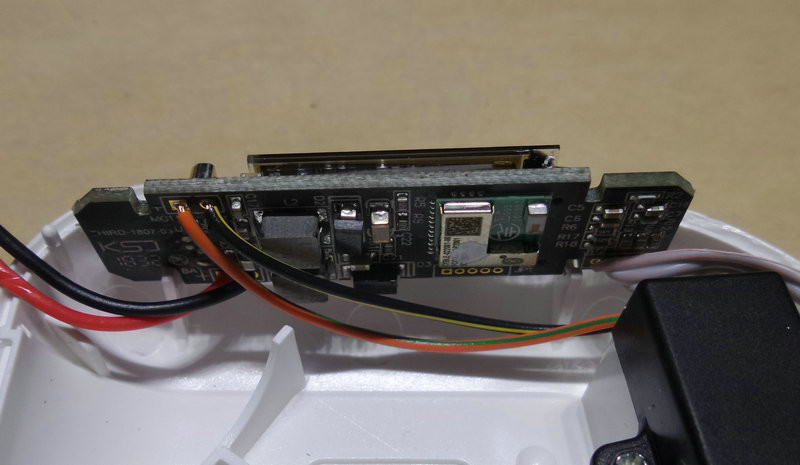

主板。



拆掉电机，减速箱的固定罩。
减速箱的齿轮是完全裸露状态，给它加上个独立的盖子应该是为了防止异物进入减速箱齿轮中。

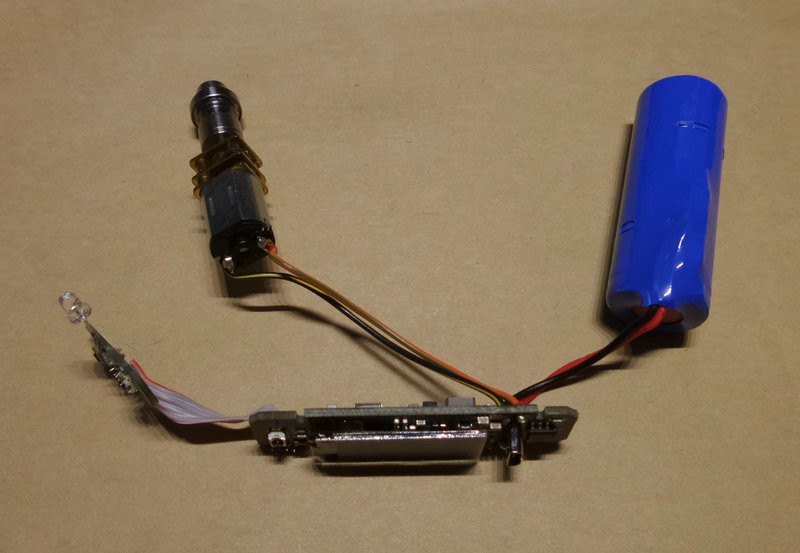

整体掏出的内脏。

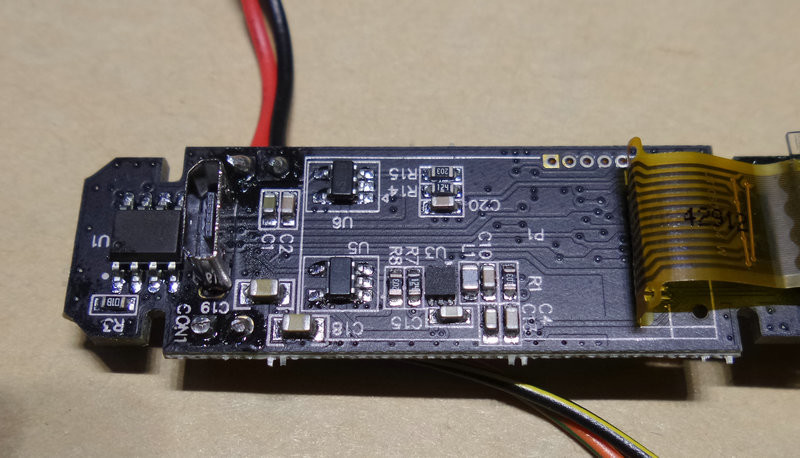

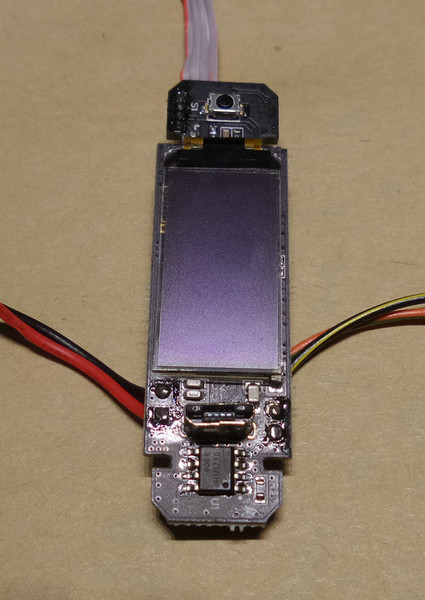

主板部分。

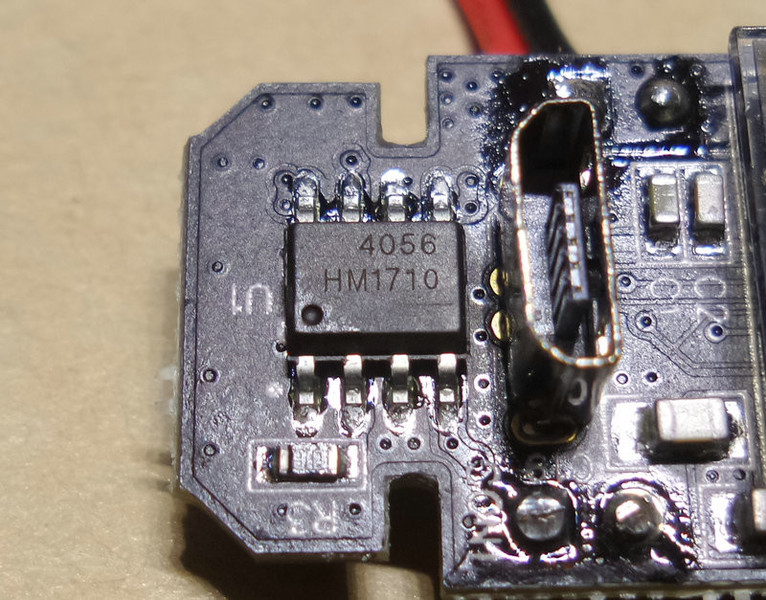

micro usb充电口和充电IC。充电IC为常见的4056。




开关。



OLED屏通过3M双面胶粘在电路板上。
拆的时候一定要很小心，不然容易扯断OLED屏的排线。

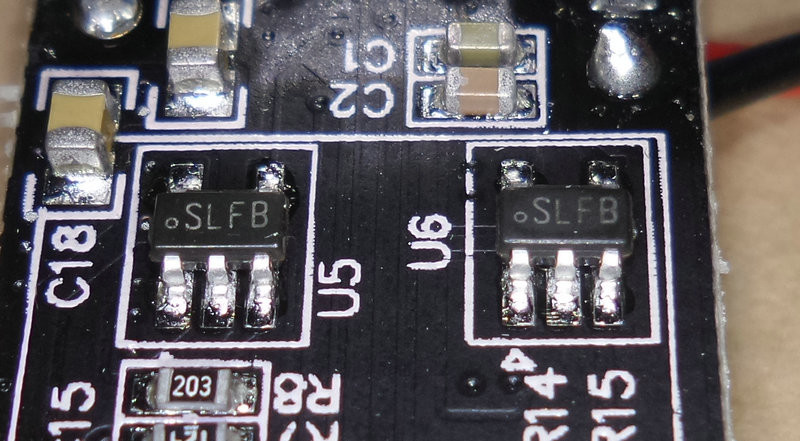

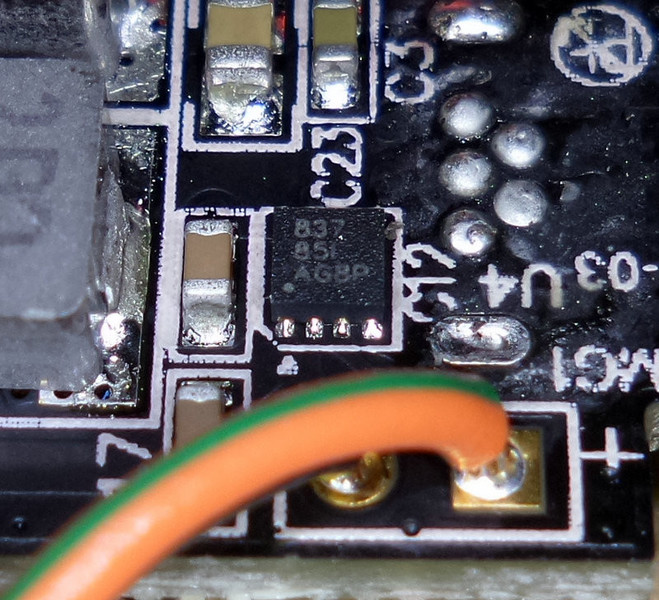

屏幕下方的两个IC，丝印SLFB。实际对应型号为LM2375 DC-DC芯片。

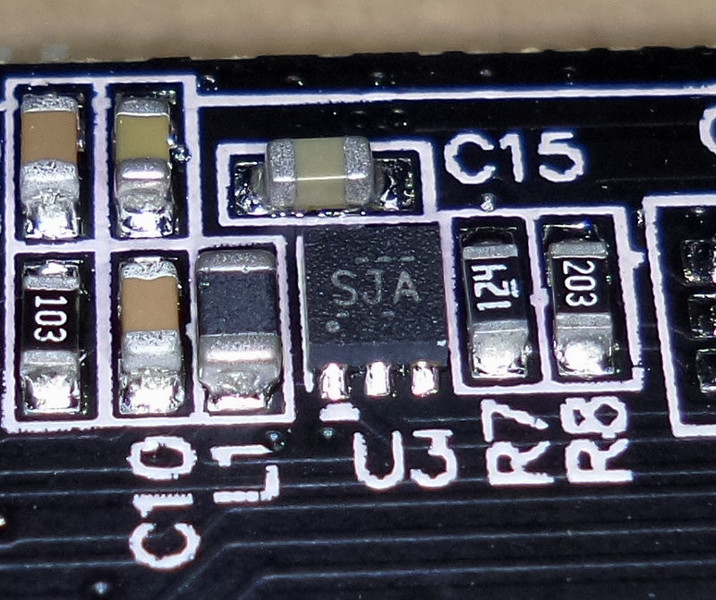

还有一枚丝印SJA的IC，查不到信息。

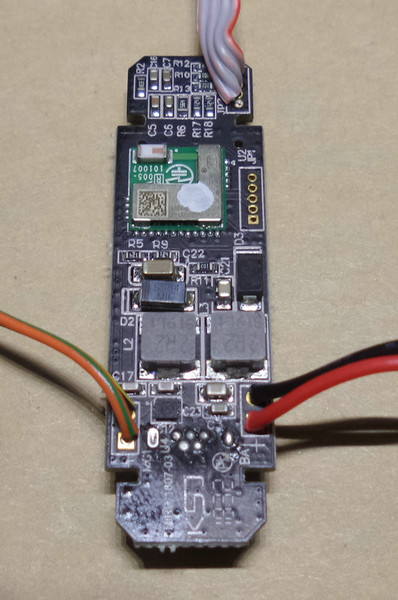

电路板的另一面。

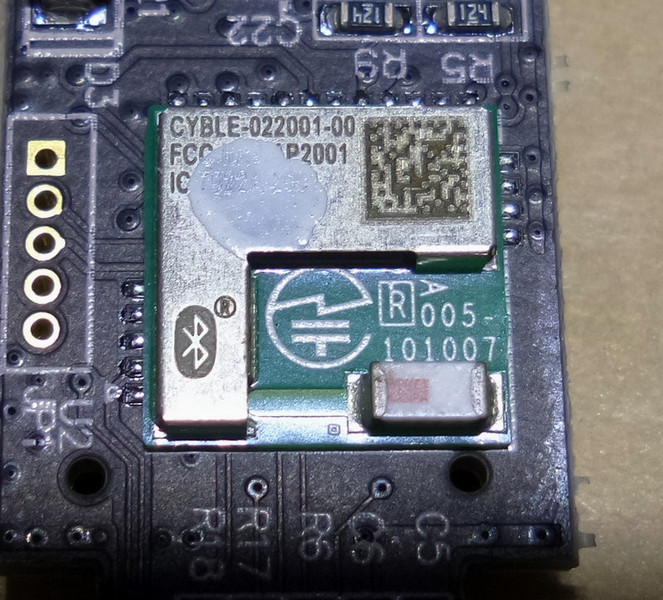

核心部分为价格不菲的CYBLE-022001-00的可编程蓝牙模块。

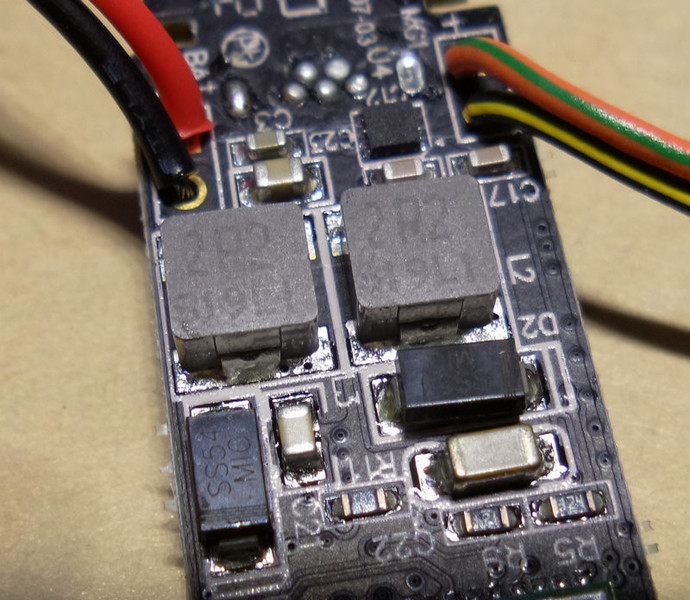

整个电路板上，个头最大的就是这两枚电感了。


另一颗查不到资料的IC。

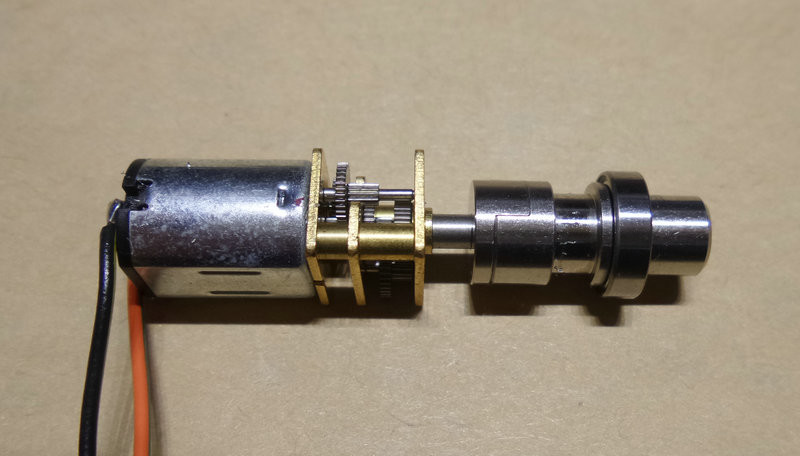

拆解下来的电机，减速箱总成。

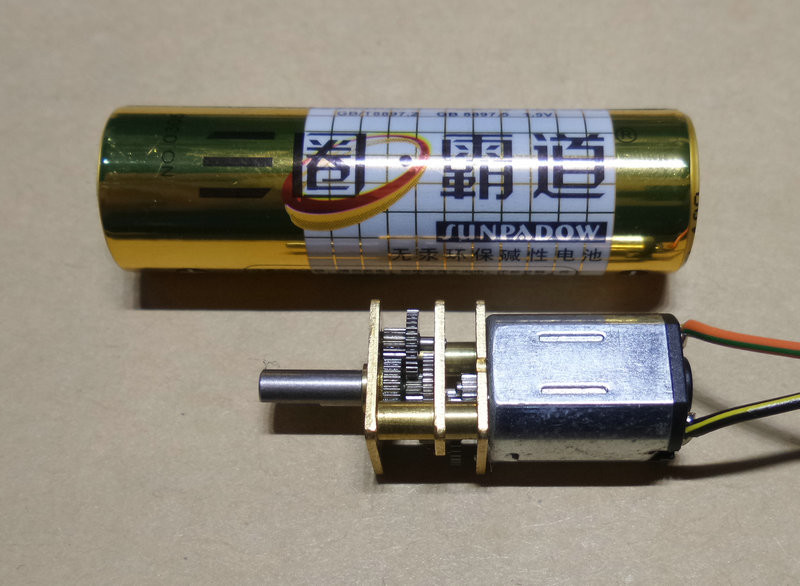

再来用5号电池对比一下个头。

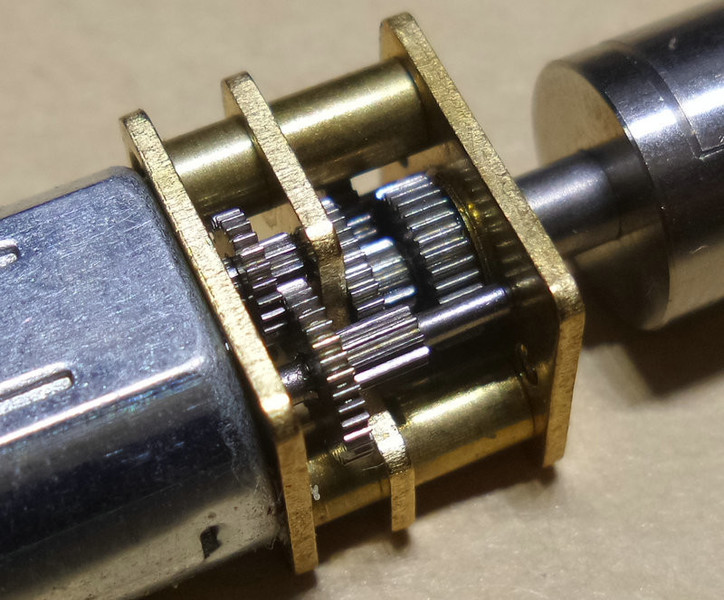

减速箱内部的齿轮相当精致。

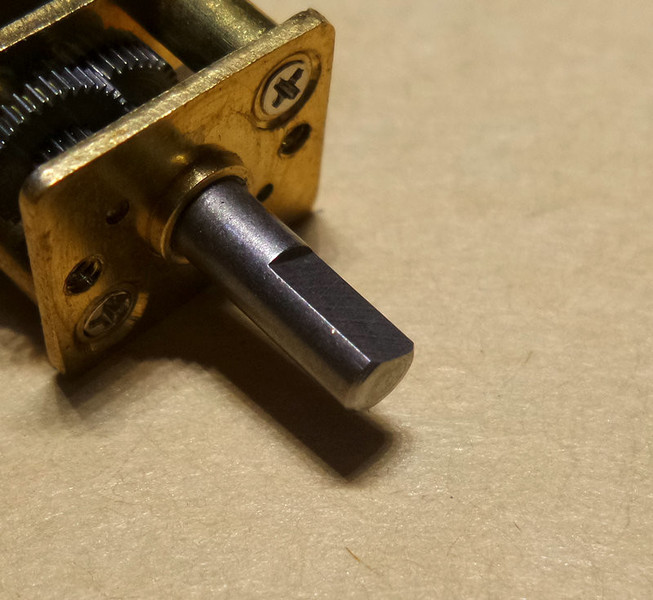

D形输出轴。

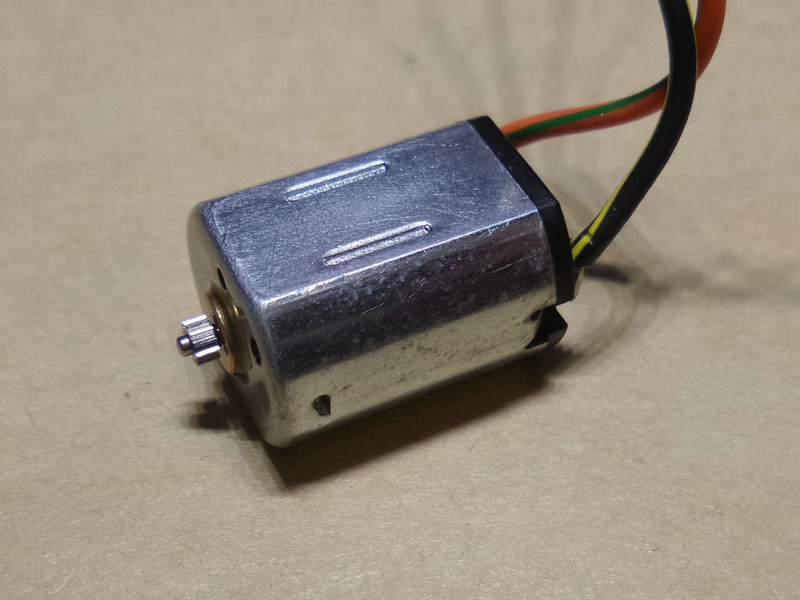

拆掉减速箱的电机。

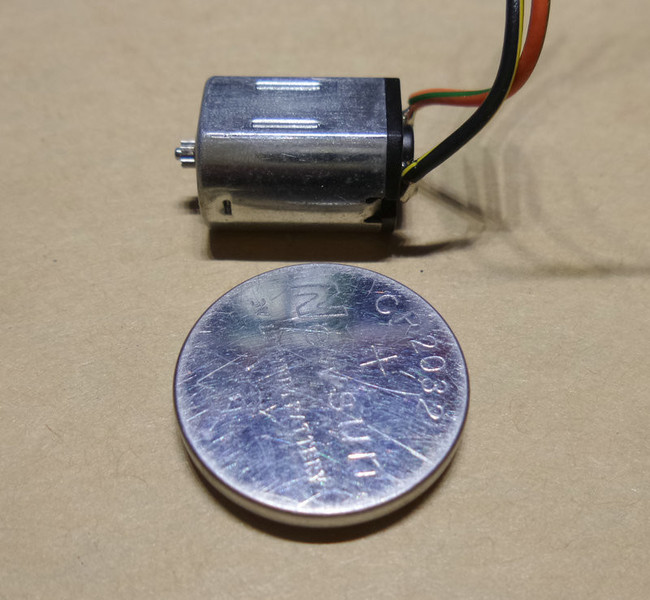

用2032来对比下电机的大小。

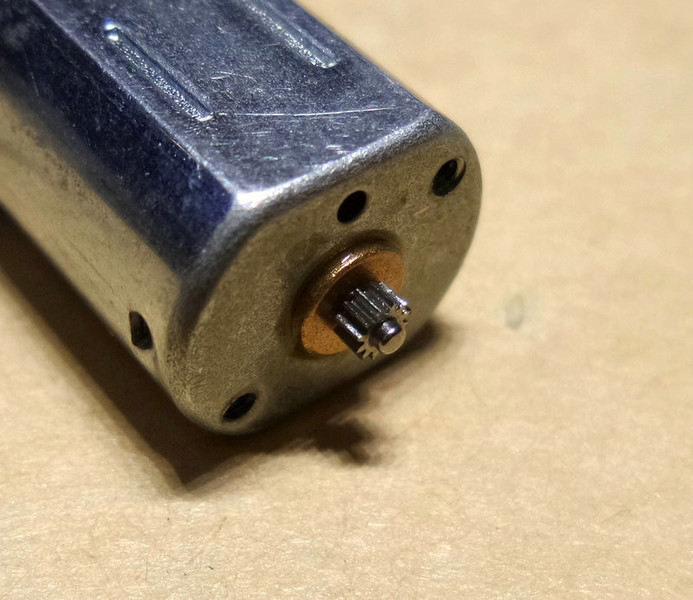

电机上的小齿轮。

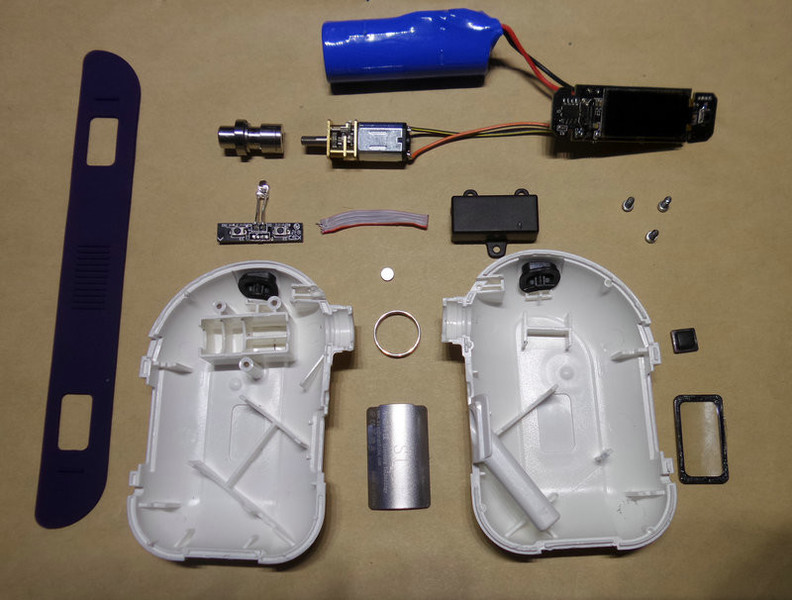

零件全家福。


总结
小动S1，作为一款最不像电动螺丝刀的电动螺丝刀，完全颠覆了传统电动螺丝刀的概念。首先外观上就足够创新，打蛋器的外形让人觉得很是差异。如果不装批头，恐怕没人会认为它是一个电动螺丝刀。
通过拆解，在做工，用料，细节，以及外壳模具上都能看出S1确实是小动用心打造的一款产品。
由于我买的这个是试装品，装配工艺上的欠缺在后期应该会得到改进。
缺点是批头同心度的问题，不知和试装品是否有关。不过目前总体来看，使用过的几款微型电动螺丝刀的同心度似乎都不怎么样。
至于蓝牙和APP，个人认为目前APP上的功能略显鸡肋。对于普通使用者来说基本没什么用。不过如果是对于产品开发者，或其他需要精确扭力控制的用户群来说，也许是个好选择。不知后期会不会加入更多新的实用性强的功能？
还有就是APP申请敏感权限的问题。如果不是刚需，建议撤销这两项权限，给人的感觉很不舒服。

我们到底需要一款什么样的微型电动螺丝刀呢？
我个人对微型电动螺丝刀的需求是：
1，首先是要保证同心度。
2，不需要有多大扭力，能够拆装笔记本，手机，数码相机等这类产品即可。但要一定要保证转速。转速会直接影响拆装效率。
3，同电子扭力调节相比，我更喜欢机械式的扭力调节。
