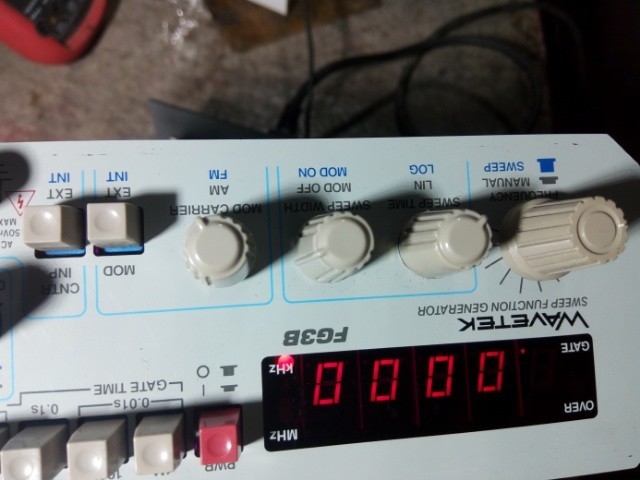

美国WAVETEK信号发生器FG3B维修

发表于:2018-11-17 17:04:10 3466
仪器仪表 - 其它仪表
主题类别: 维修
仪表类型: 信号发生器
仪表品牌: 其它品牌
型号或关键字: 美国WAVETEK FG3B

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x

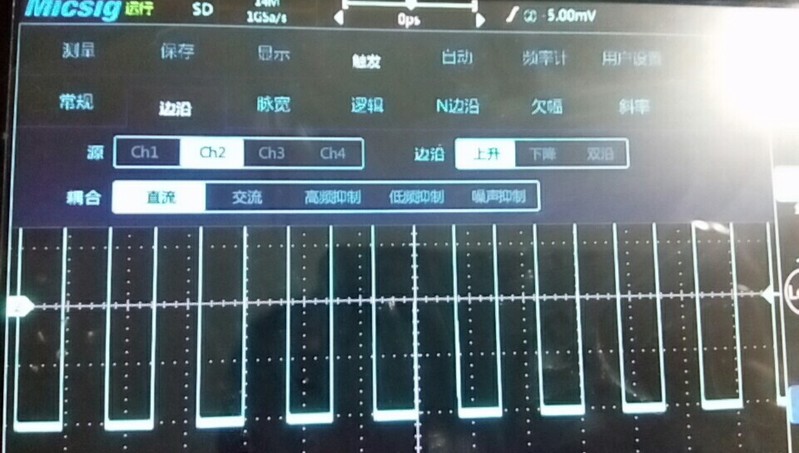

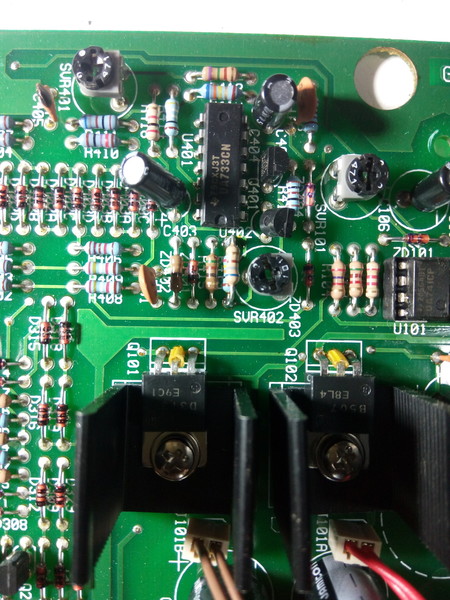

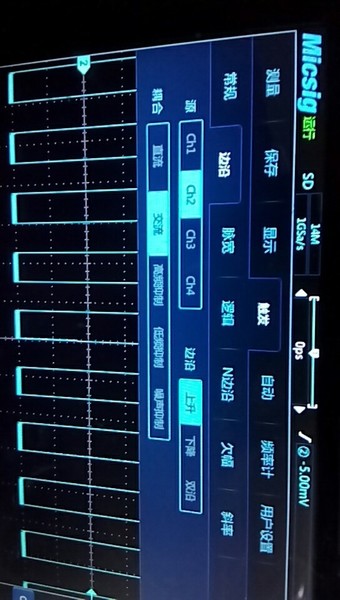

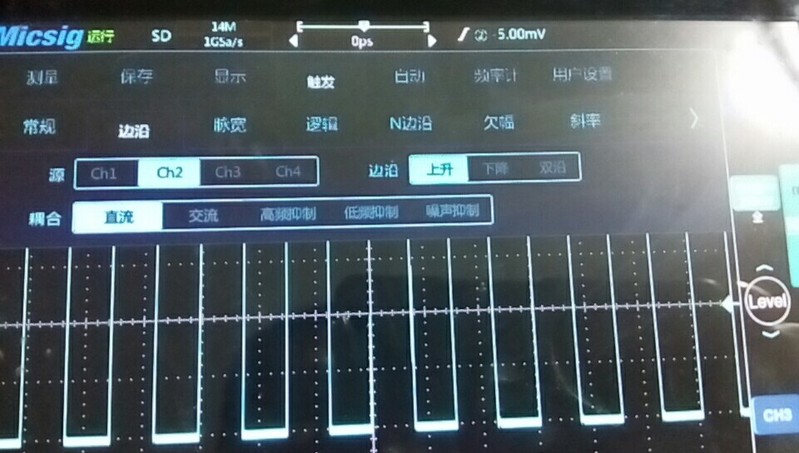

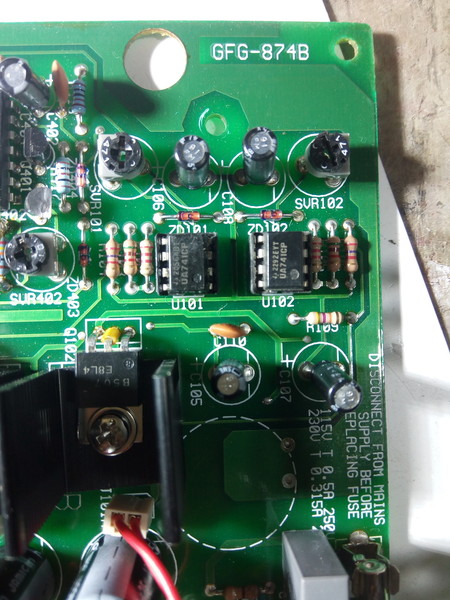

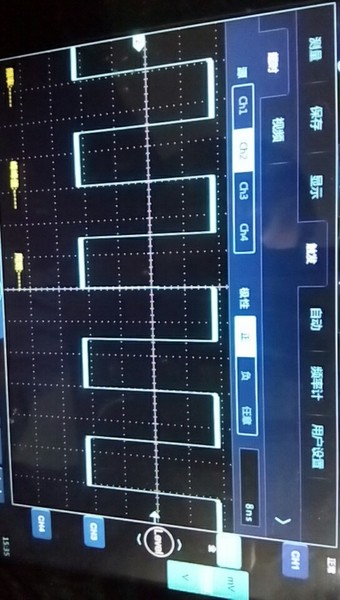

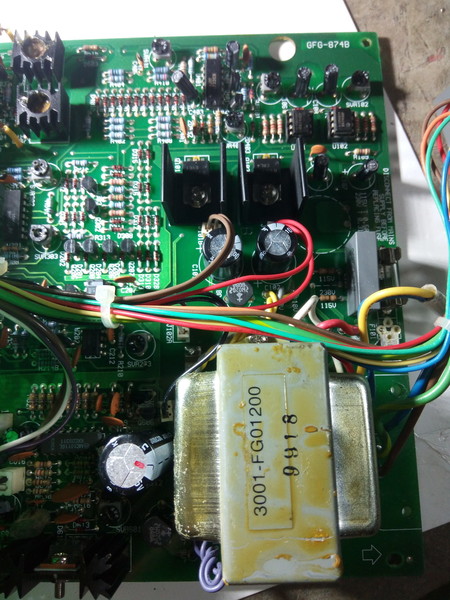

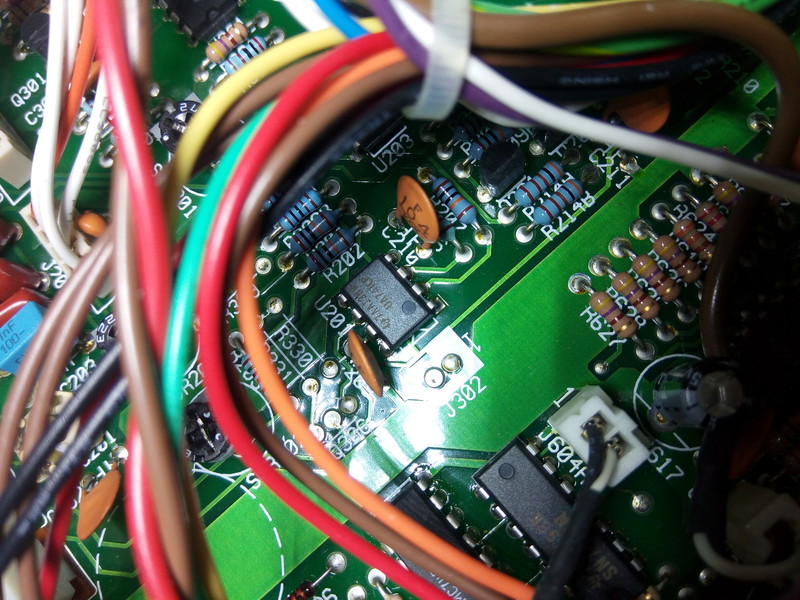

入的时候卖家说不通电,回来测试确实不通电,打开一看保险管没了,换上,通电了,变压器感觉不对,原来洋货都是110v的,仔细一看辛好还有220V改接线,改好通电,无波形输出,发现有一个ua741烧了,换上还是不行,难道另一个741也坏了?测量b515基极0v应该为负压的,换741后负压为16v测试有波形输出了,美工确实不错,做工精细,
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享

评分

参与人数 1金钱 +10 仪表币 +20 收起 理由
43545 + 10 + 20 很给力!

查看全部评分总评分 : 金钱 +10 仪表币 +20

发表回复

评论列表(10)

勇闯沙滩 数字大神 2018-11-17 20:19:06

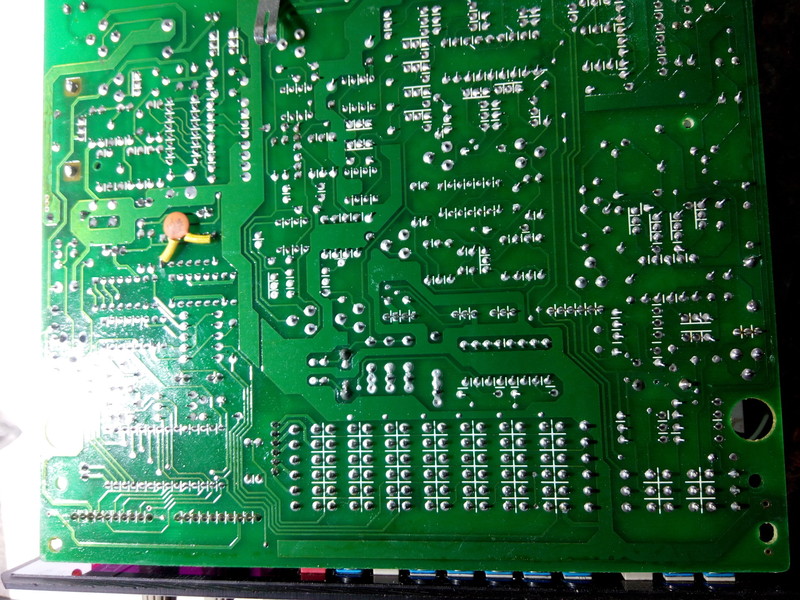

做这行的可以呀,这么复杂的PCB板能修好,那可赚老鼻子票子了。
2018-11-17 20:19:06 回复
kyhwhb 数字大神 2018-11-17 20:35:06
U101和U102的741吧,原机自带IC插座吗
2018-11-17 20:35:06 回复
光速飞行 数字大神 2018-11-18 09:58:05
现在波形还准确吗?
2018-11-18 09:58:05 回复
官修 楼主     数字探长 2018-11-18 10:56:15
巍巍兴安 发表于 2018-11-17 20:35
U101和U102的741吧,原机自带IC插座吗

对,!!!!!谢谢朋友了
2018-11-18 10:56:15 回复
官修 楼主     数字探长 2018-11-18 10:56:59
勇闯沙滩 发表于 2018-11-17 20:19
做这行的可以呀,这么复杂的PCB板能修好,那可赚老鼻子票子了。

谢谢朋友,过奖了
2018-11-18 10:56:59 回复
官修 楼主     数字探长 2018-11-18 10:57:41
光速飞行 发表于 2018-11-18 09:58
现在波形还准确吗?

很准的!!!!!
2018-11-18 10:57:41 回复
光速飞行 数字大神 2018-11-18 12:28:47
官修 发表于 2018-11-18 10:57
很准的!!!!!

准就好,哪就得玩了!
2018-11-18 12:28:47 回复
糊涂周 数字精灵 2018-11-18 12:58:08
漂亮的电路板,好东东
2018-11-18 12:58:08 回复
心梦在 数字斗士 2018-11-18 18:56:57
坛里高手如云,谢谢分享
2018-11-18 18:56:57 回复
喜欢就好 数字精灵 2020-10-9 20:37:08
看着挺高级的。
2020-10-9 20:37:08 回复
