深圳滨江SZBJ 仪器仪表 专用电容表 DT6013B

• [url=][/url]
•


[


深圳滨江SZBJ 仪器仪表 专用电容表 DT6013B哪位大哥有这个原理图

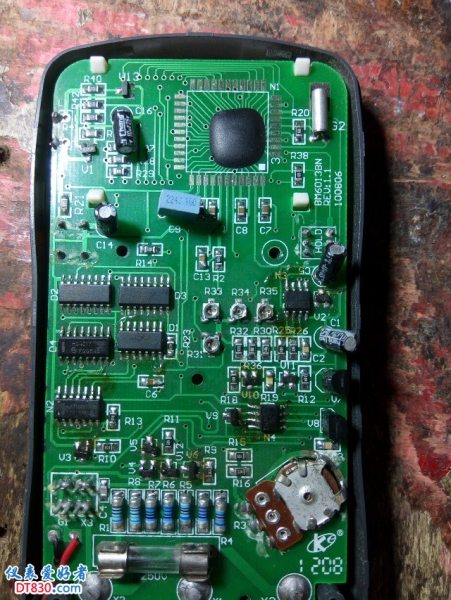

准备铲去上硬芯，可是不知道这个用的是什么芯片，主板上有个晶振，icl7106没有晶振

为什么那么多人纠结于芯片封装呢

roromiao 发表于 2017-10-17 09:43
为什么那么多人纠结于芯片封装呢

的确很纳闷，如果硬芯耐用，软芯坏了再换也不迟，如果性能好，没见到说明差别。
高档电子表咋没见换硬芯的。

roromiao 发表于 2017-10-17 09:43
为什么那么多人纠结于芯片封装呢

这个是，测量电容时没有放电击坏了，淘宝里联系了一家有plcc封装的ame7106！就是tm太贵了要22元不包邮，

wgsd 发表于 2017-10-17 10:09
的确很纳闷，如果硬芯耐用，软芯坏了再换也不迟，如果性能好，没见到说明差别。
高档电子表咋没见换硬芯 ...

不是纠结，是坏了，朋友

这种表，很容易修，市面上1999字的电容表原理差不多，我深入分析过，你现在是什么现象

估计主控坏了才想着换。

icl7106、icl7129讲究的表都使用晶振的，一般用40KHz、100KHz、120KHz、150KHz、200KHz的晶振，但该种晶振不太好买，外形就像你图中的一样。

43545 发表于 2017-10-17 13:06
这种表，很容易修，市面上1999字的电容表原理差不多，我深入分析过，你现在是什么现象 ...

不小心测量电容时，忘了放电，击坏了

官修 发表于 2017-10-18 03:28
不小心测量电容时，忘了放电，击坏了

查运算放大器，如TL062 358,那个晶振不是7106有的是4069或其它IC用的。当然也可以接到7106上

43545 发表于 2017-10-18 11:53
查运算放大器，如TL062 358,那个晶振不是7106有的是4069或其它IC用的。当然也可以接到7106上 ...

其它的元件都换了，一样

官修 发表于 2017-10-18 14:07
其它的元件都换了，一样

三极管，你查了么，再说7106是可以测出来好坏的。

软封装集成电路确实容量坏

你这个换起来比较麻烦

robter 发表于 2018-8-2 08:01
你这个换起来比较麻烦

有热风枪的话换起来不麻烦，调到300多度吹软了铲掉就行。7106没有楼主说的那么贵啊，我买的大概7块钱。当时也是为了修一块被高压打坏的万用表。

22元有点贵，还不确定就是这型号

要我就52元再买个新的。


63包邮

ame7106  TB 有13.80包邮


记得楼主手上表很多，找废表里的7106 先飞线确认型号。

yangsen 发表于 2018-8-3 05:43
有热风枪的话换起来不麻烦，调到300多度吹软了铲掉就行。7106没有楼主说的那么贵啊，我买的大概7块钱。当 ...

我买过3元的，能用
