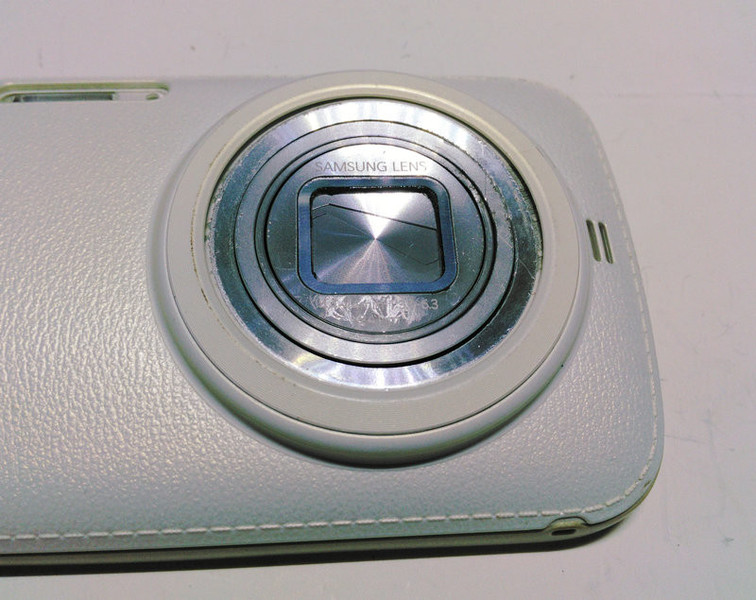

坛友送的一部三星C1158,2070W像素的背照式CMOS传感器。

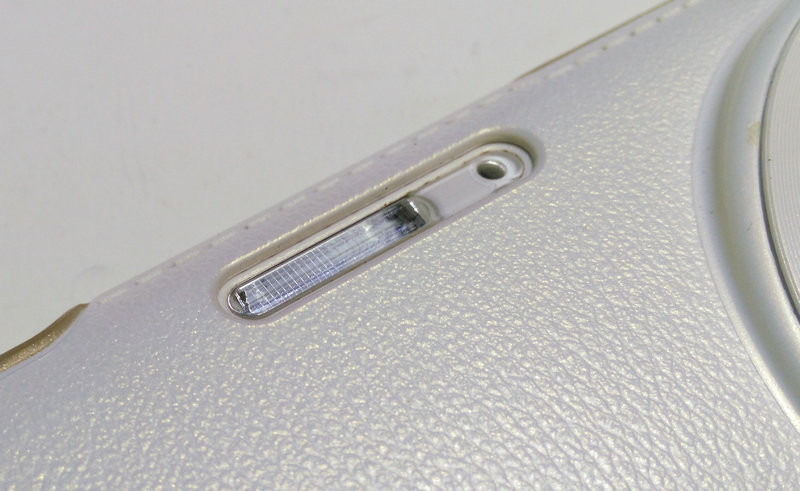

氙气闪光灯。右侧的小孔是对焦辅助灯。
由于采用了氙气闪光灯+对焦辅助灯,也就意味着在对焦拍照的时候无法像其他LED闪光灯的手机一样持续补光。
一直打算给它做个补光灯。一直也没想好方案。主要是不想对原机有任何破坏。
想来想去终于想到个无损的办法。

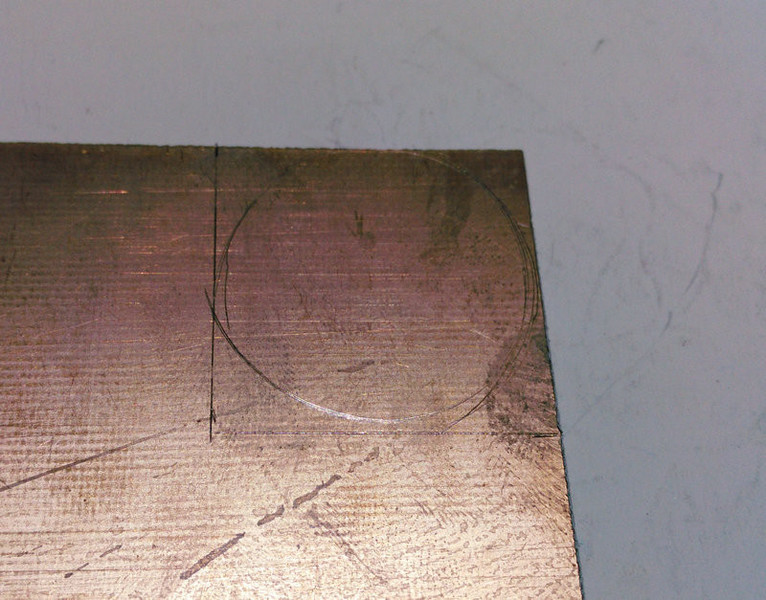

找一块覆铜板先~

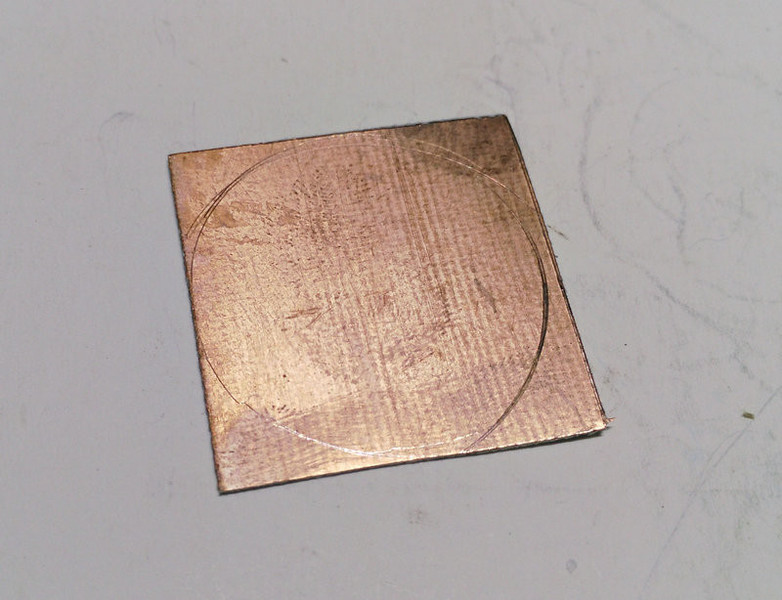

算好镜头前端直径,剪下来一块。

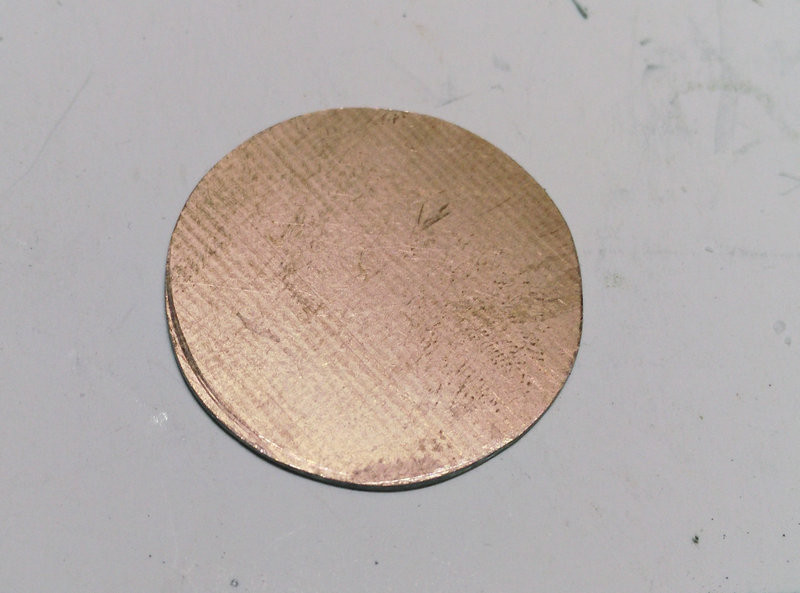

再慢慢修成圆形。

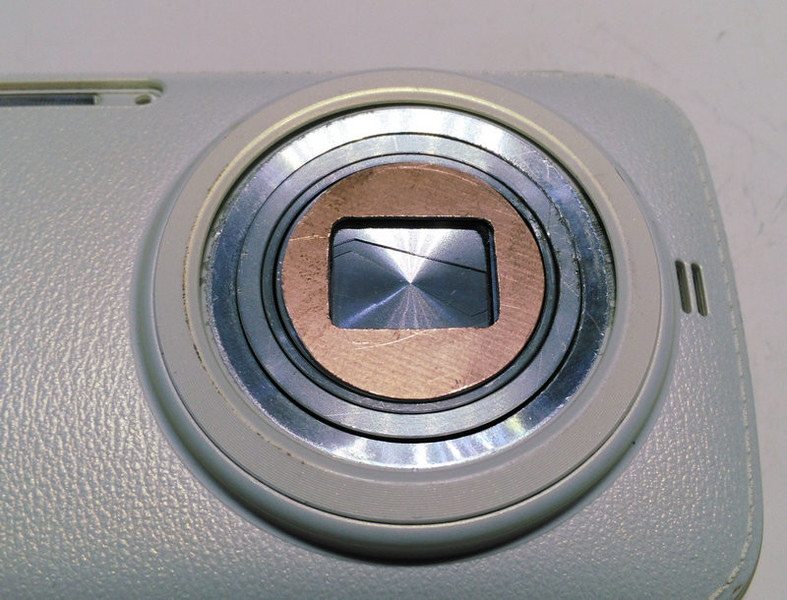

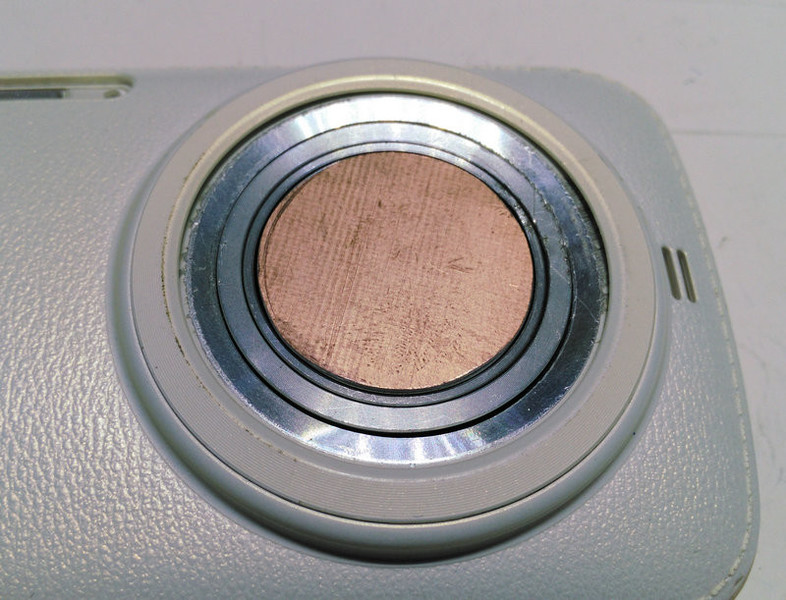

放在镜头比划一下大小。
准备开孔。
美工刀直接割开是比较费劲的。。。

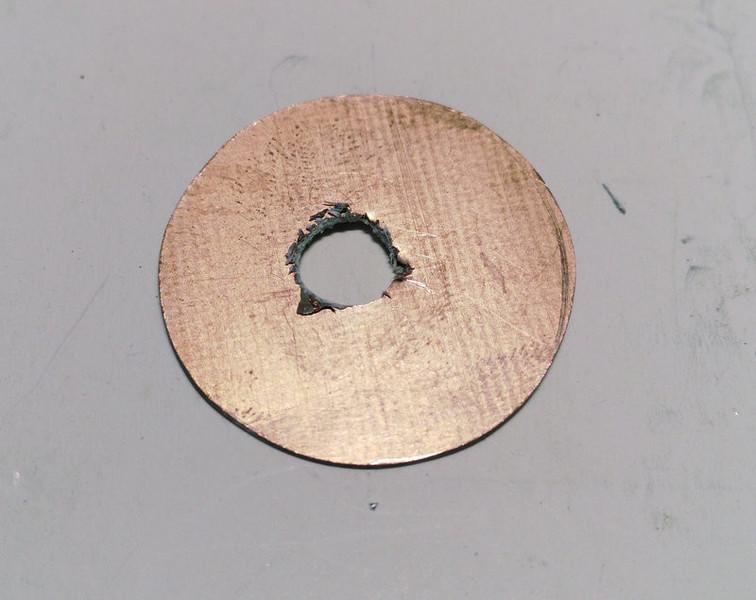

所以只能先用电钻打个孔。

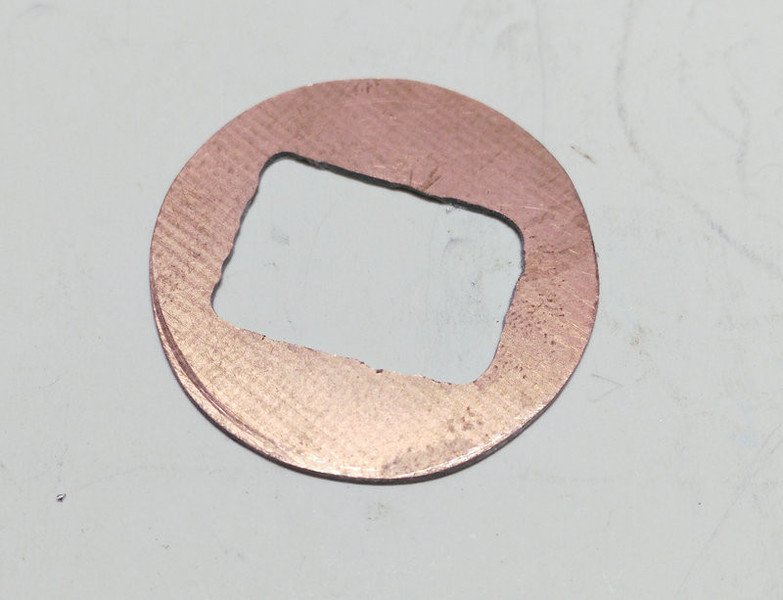

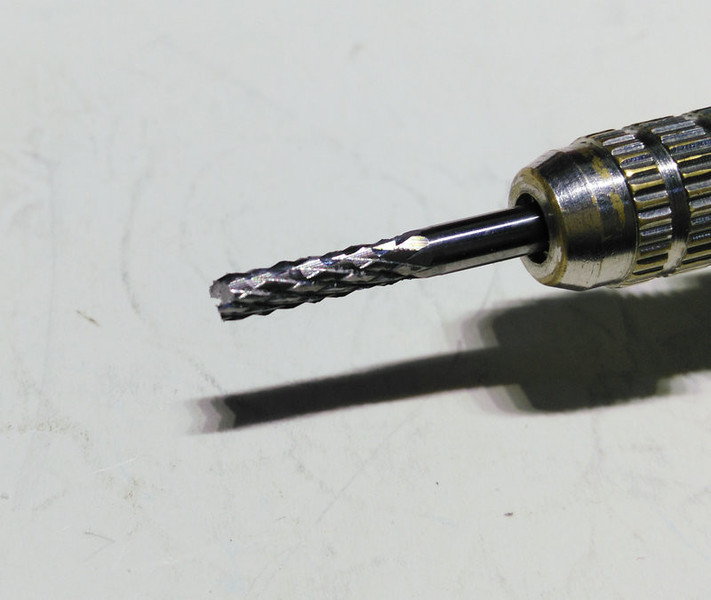

然后电磨+玉米刀来扩。
玉米刀修的比较快。就是比较脏。。。到处白沫。。。

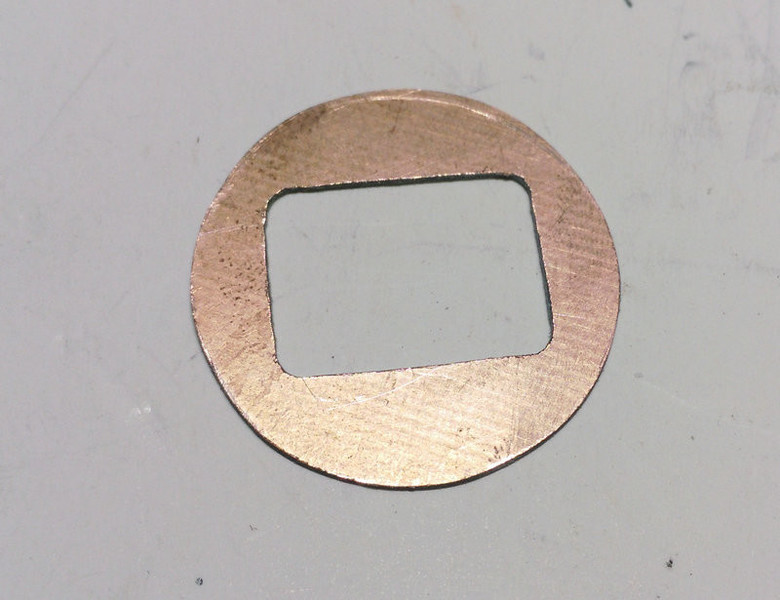

最后用锉刀修边。
完美!

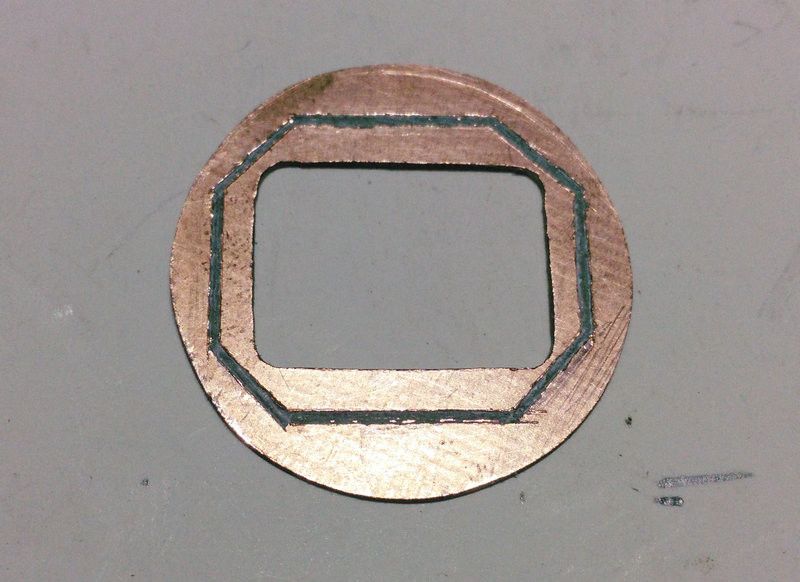

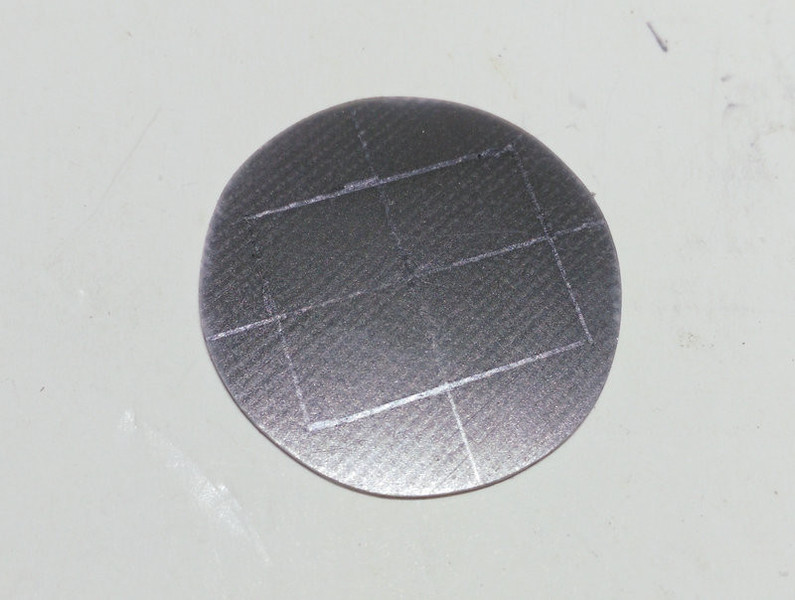

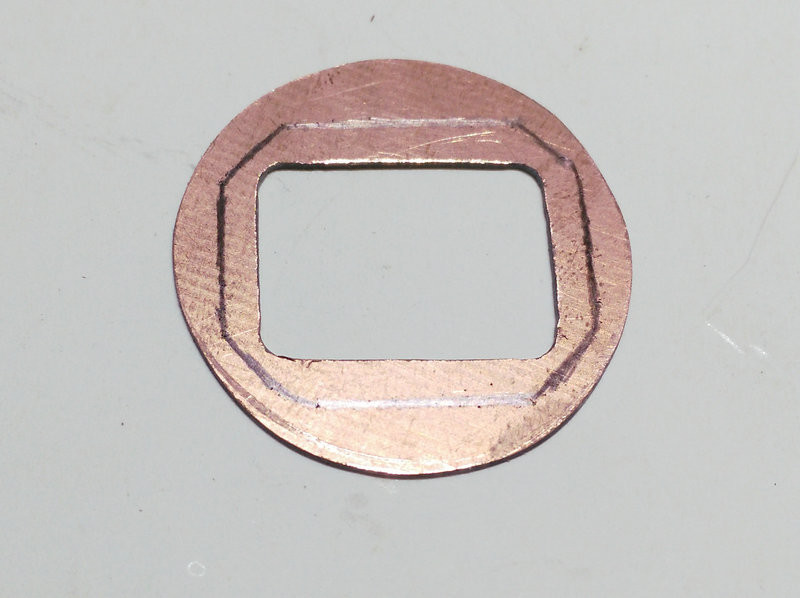

准备刀刻。
弱弱的问一下,刀刻完以后,怎么能快速的剥离那层覆铜呢?感觉很费劲啊。

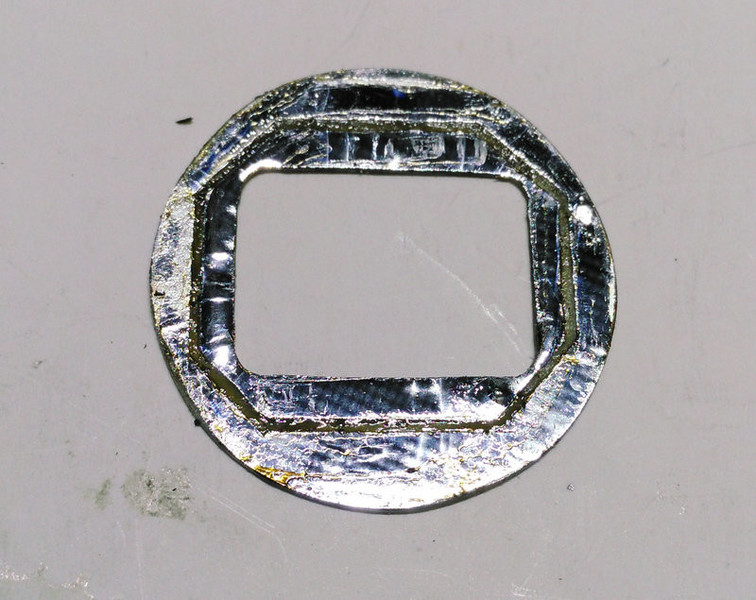

整板上锡。

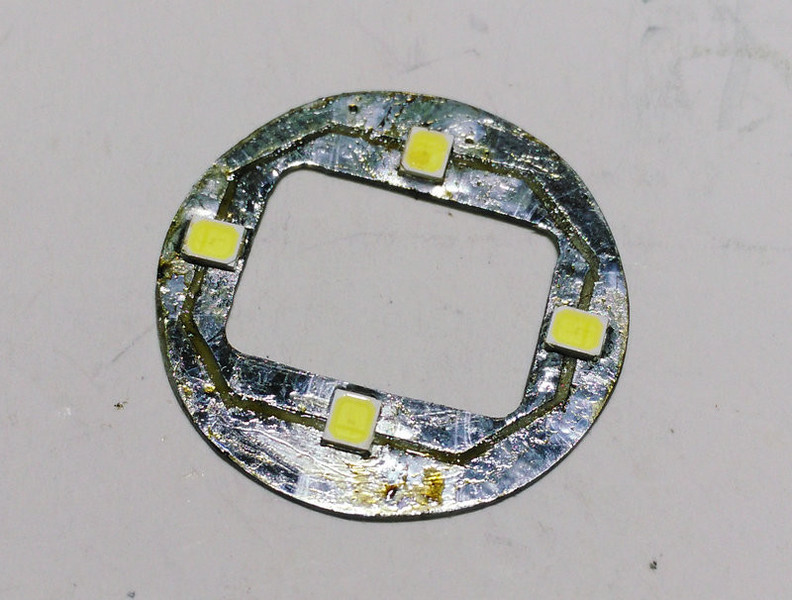

用2835的LED,焊上四颗就够了。

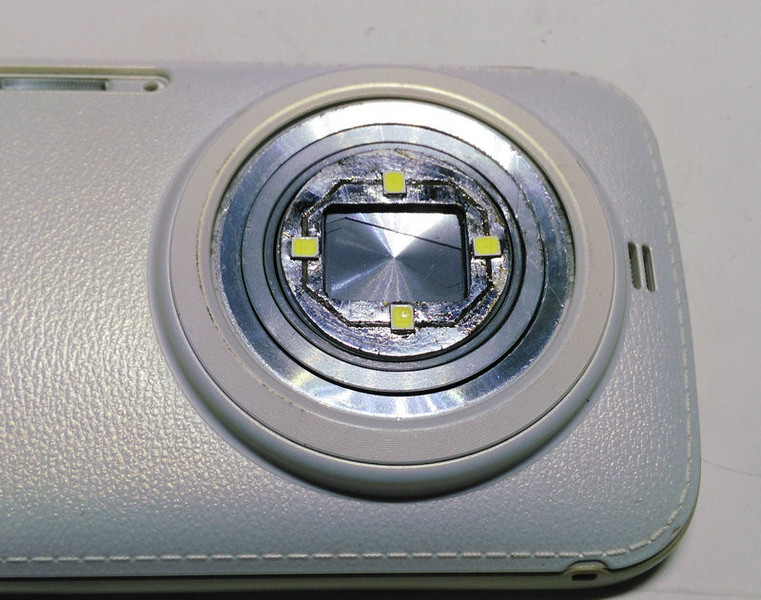

再比划一下。
为了不破坏手机的任何结构,所以打算在手机套外面粘一块锂电池。
不过这手机的镜头是伸缩的。连线成了个问题。。。

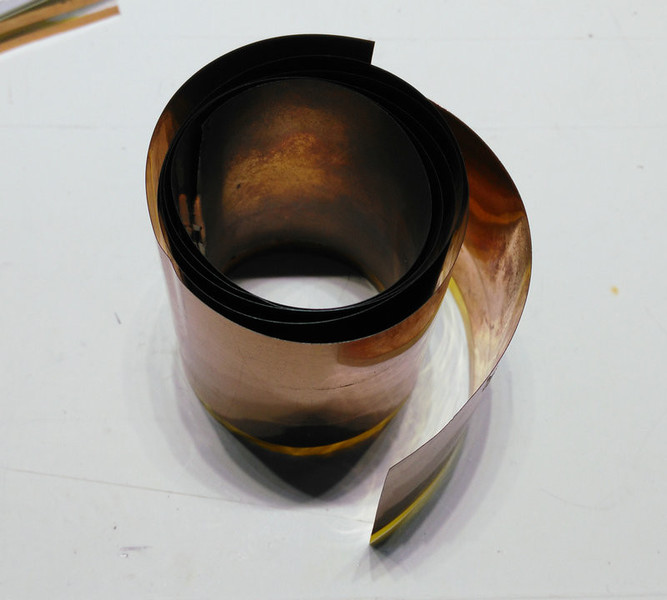

想来想去决定用柔性覆铜板来做连线。

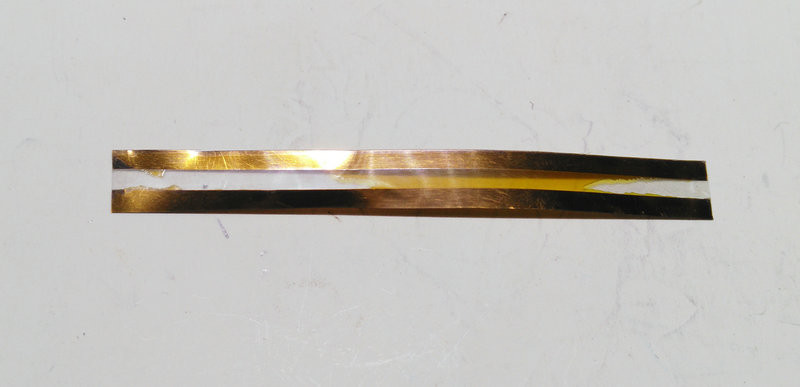

切好一条,把中间的覆铜层剥离。

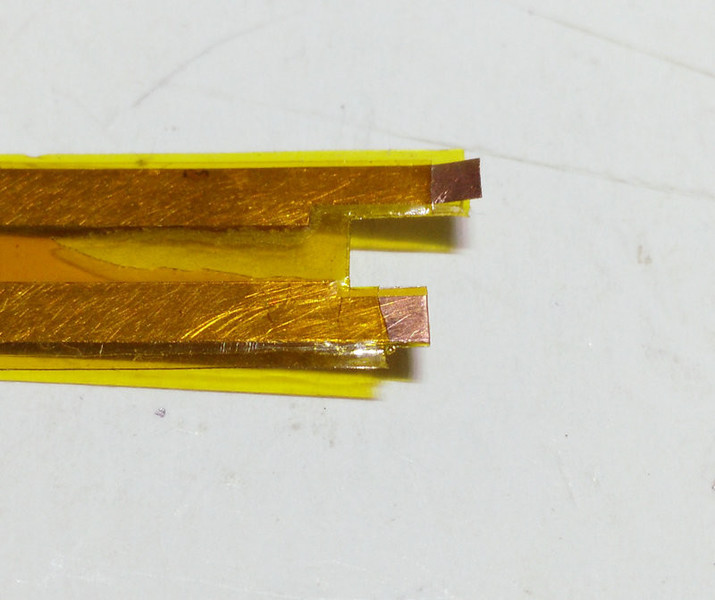

两面粘好加固胶带。然后把头部焊位置剥出来。

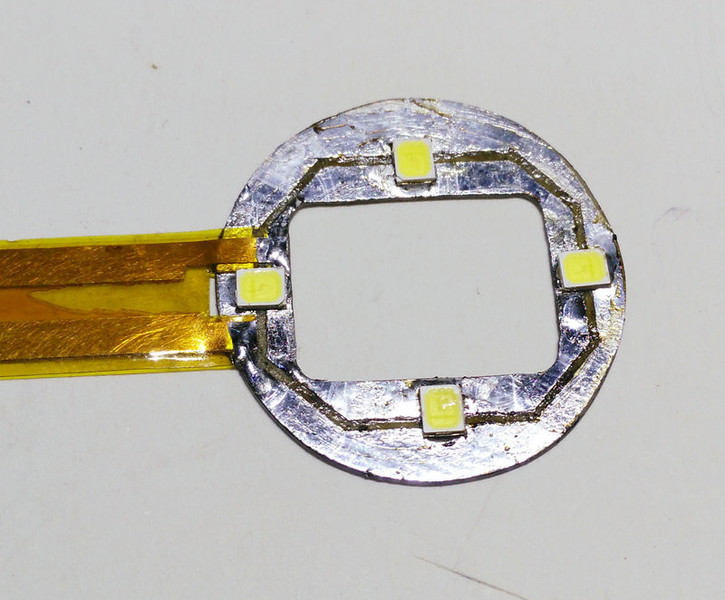

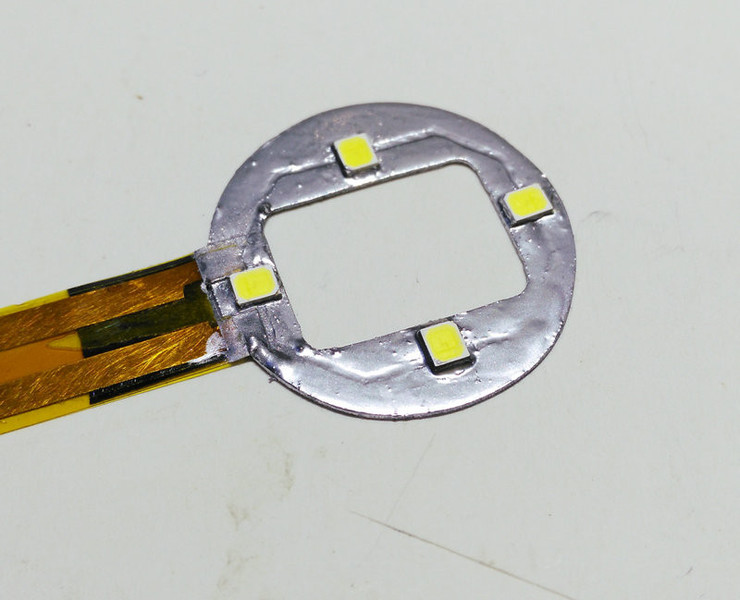

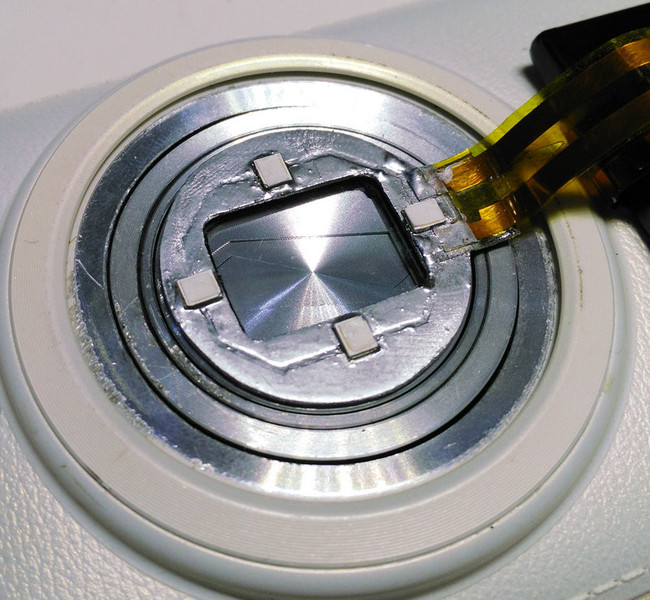

焊接好灯板。

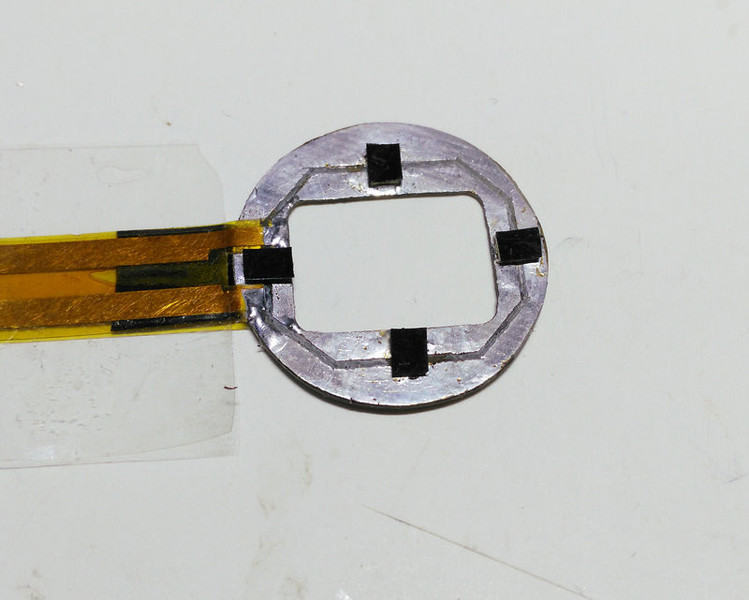

LED上贴上胶带,准备喷漆。
银色手喷漆喷了一层。主要是防止短路。

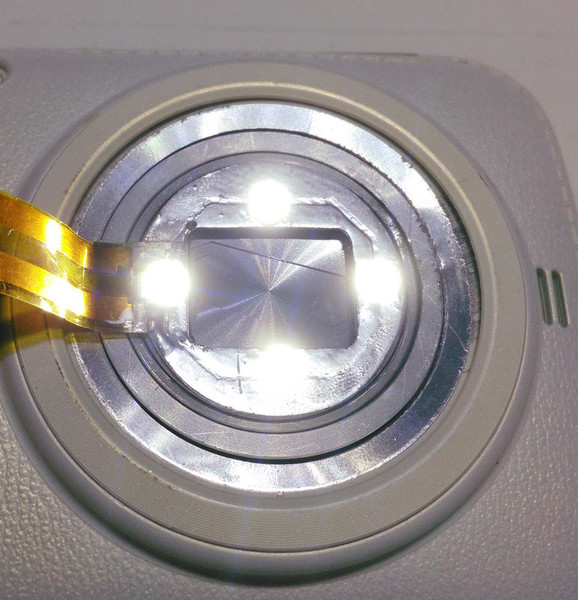

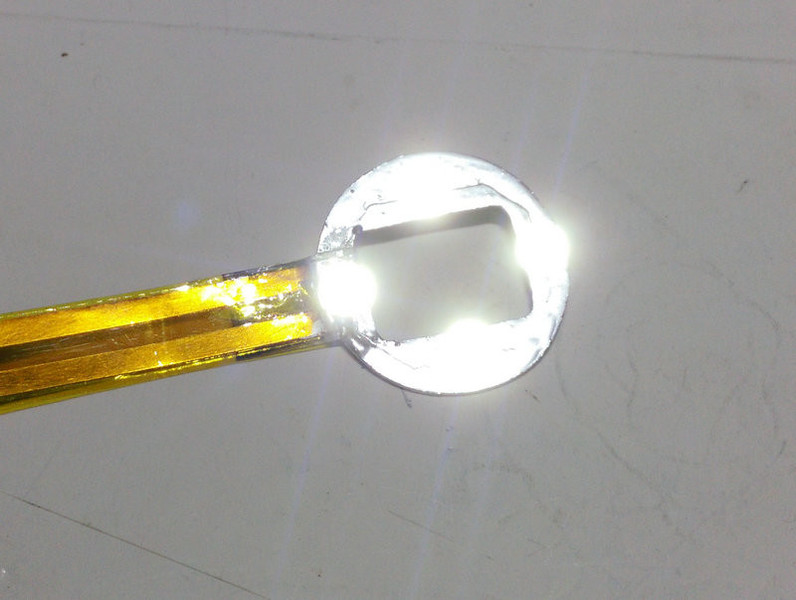

通电试一下~

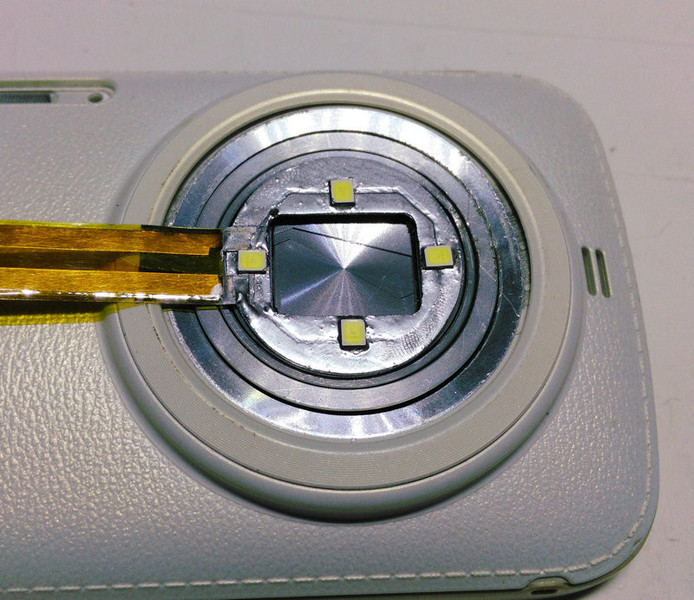

做好的灯板直接用双面胶贴在镜头上。
由于手机不支持OTG功能,又不想破坏手机外壳只好外置电池了。

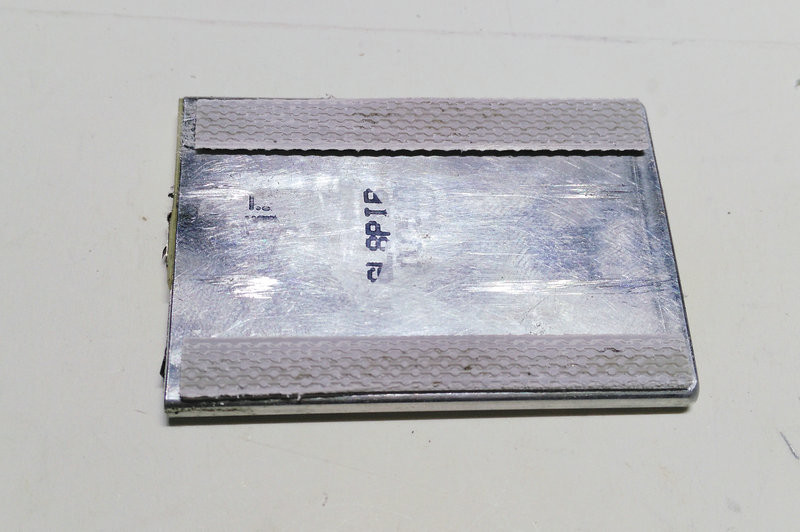

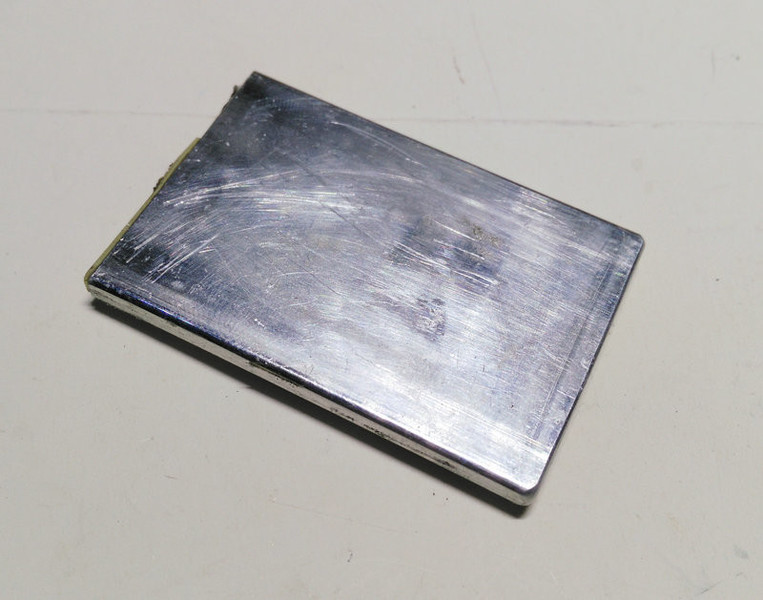

随便找了一片比较薄的锂电池。

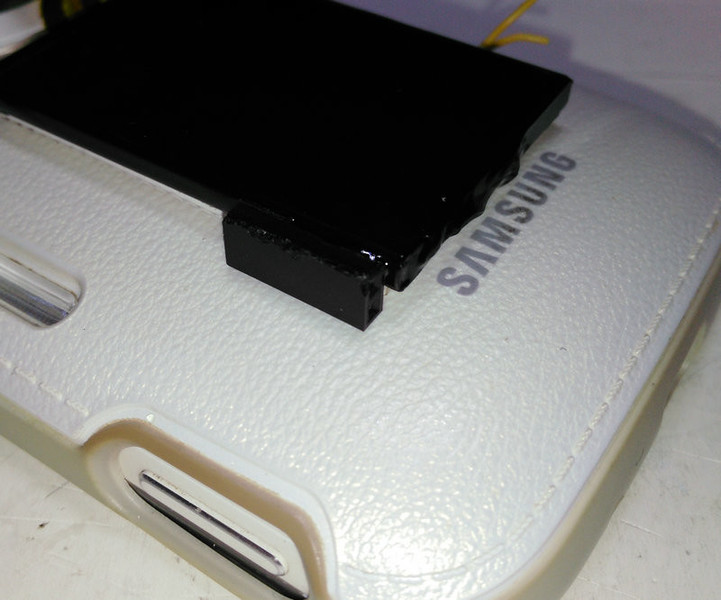

手机后盖是弧形的。所以不太好贴合。只好在电池两边加两片垫片。

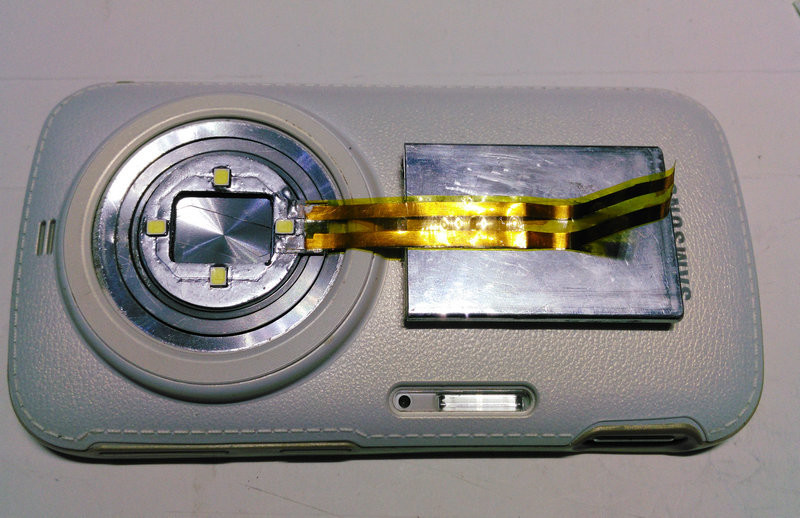

比划下位置。

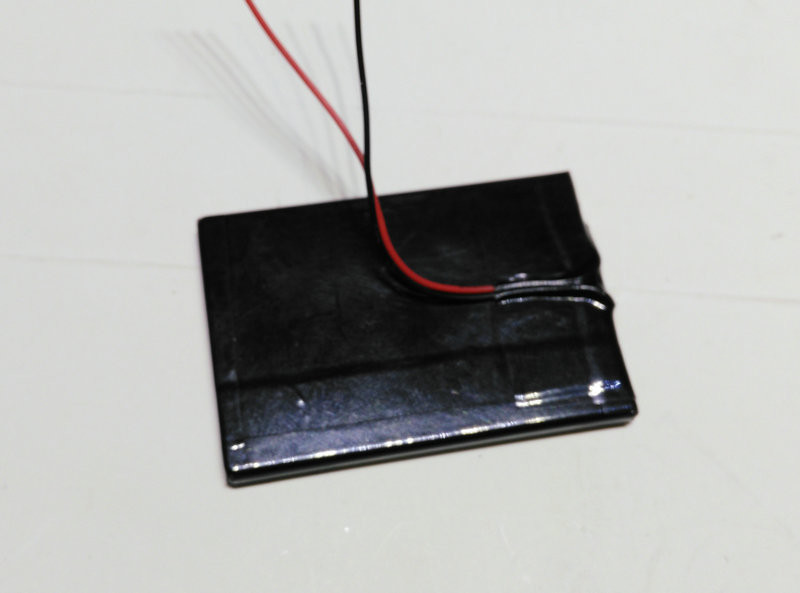

电池包绝缘皮。

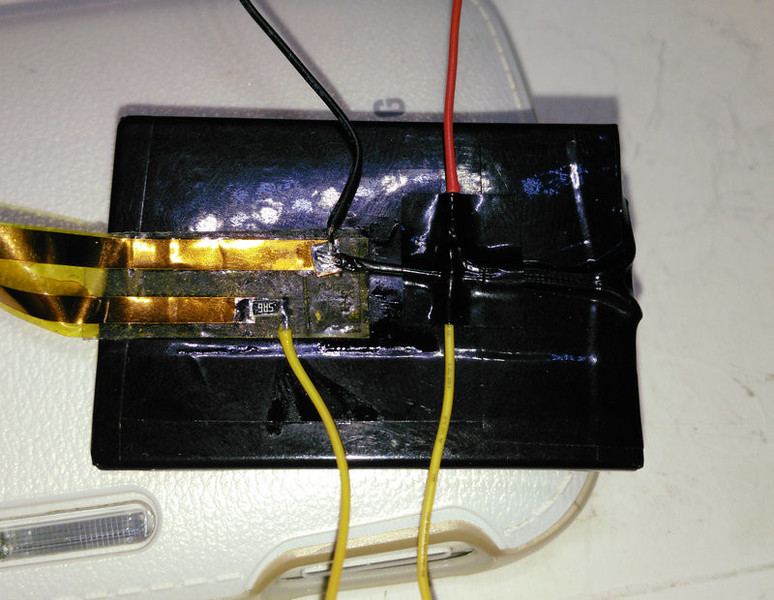

电路部分啥也没有,就一个贴片电阻限流。

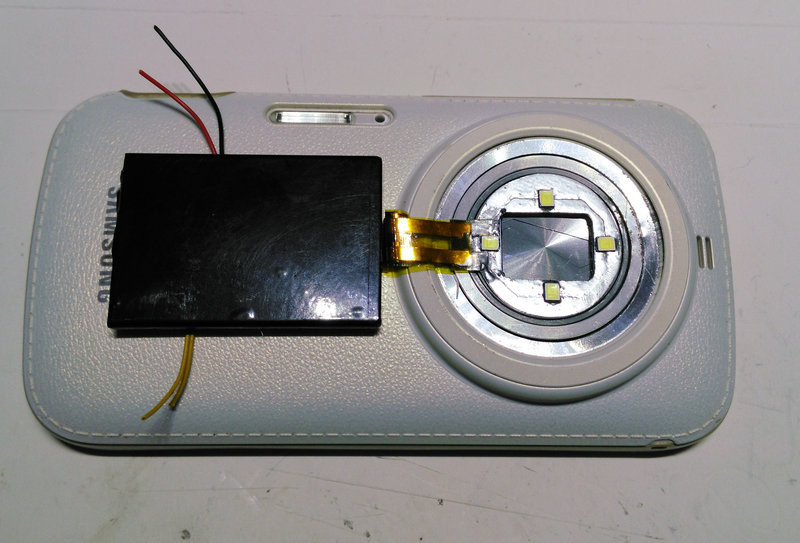

粘好电池。引出线分别为电池充电口和开关。

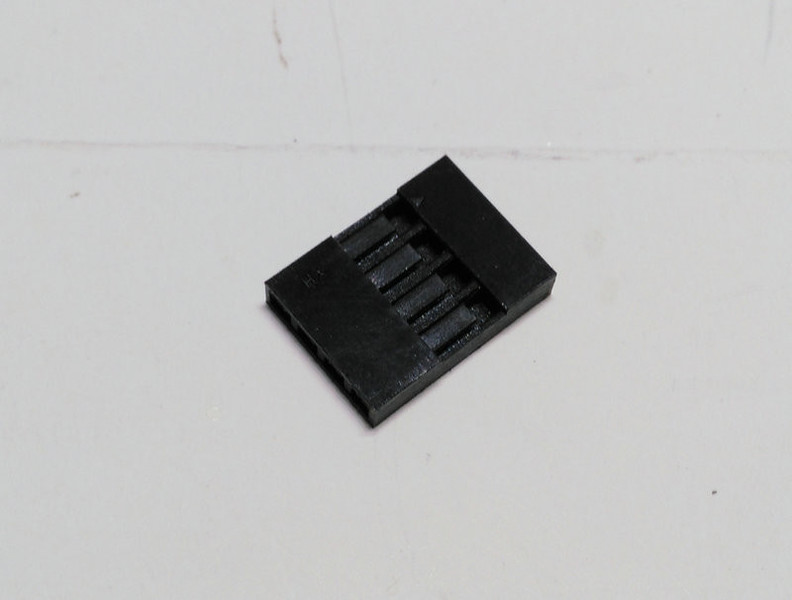

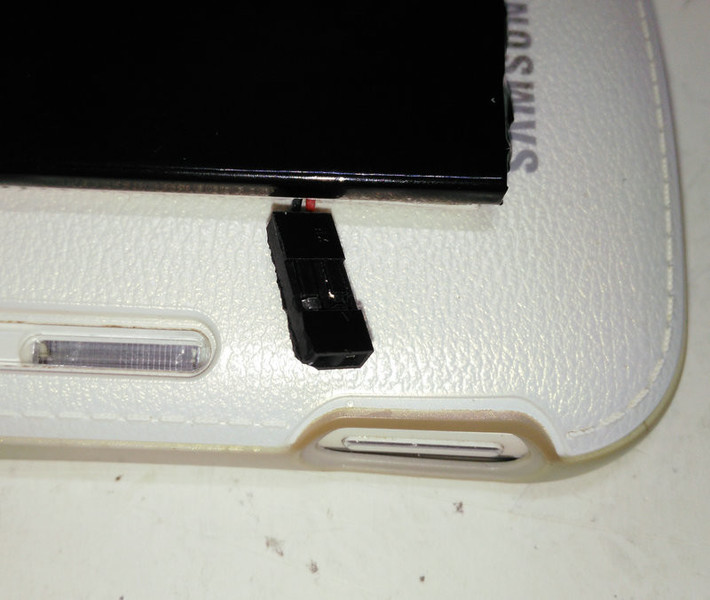

充电口找了个4P的排针口。
切掉两针。
做好接头后,这样和电池粘在一起,高度正好合适。
左下角为大号的轻触开关。放这个位置操作起来比较顺手。

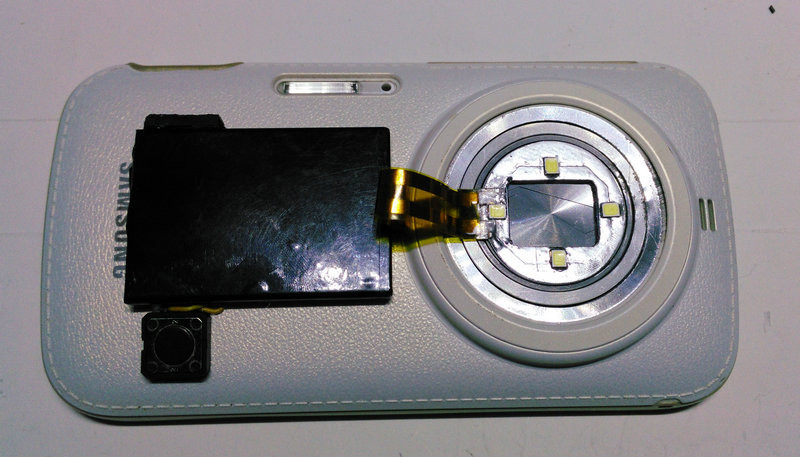

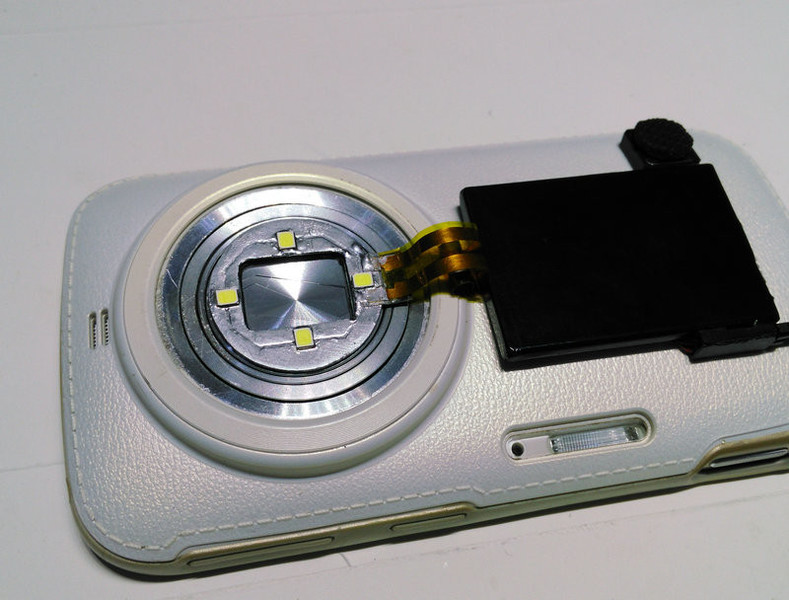

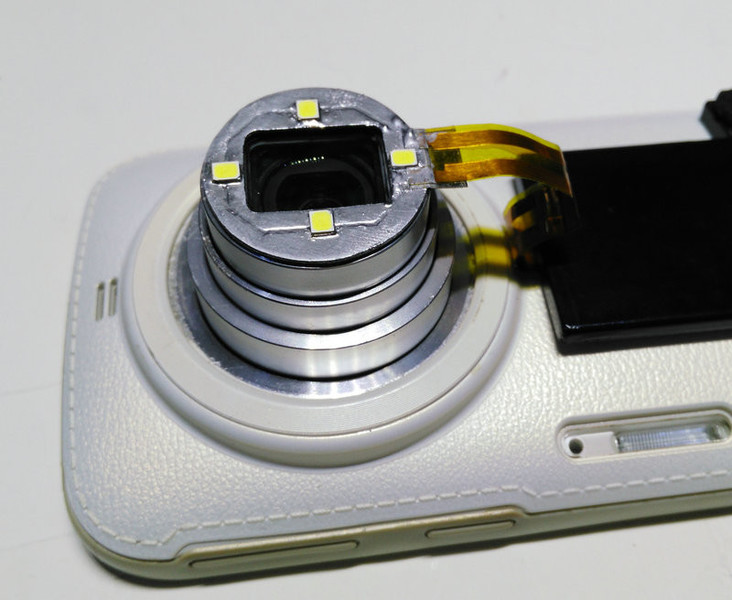

全部做好的样子。虽然有点难看,不过这手机每天也只是在车库里负责拍照。。。
打开相机试一下,广角端状态。

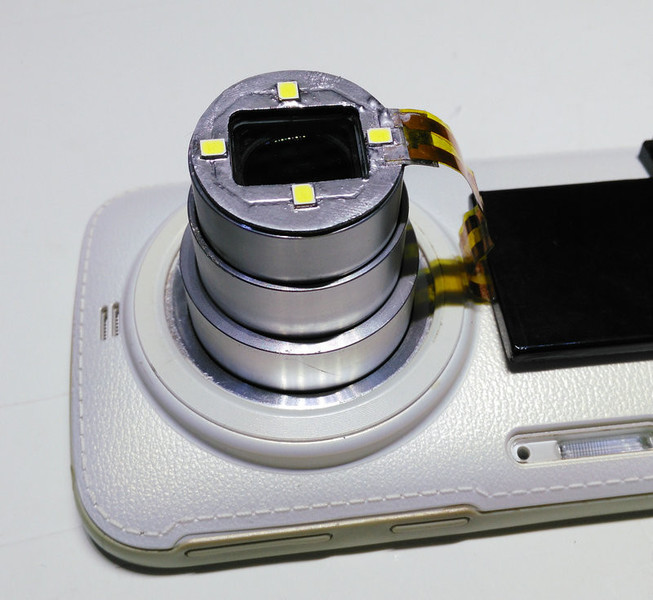

长焦端。
LED直接裸奔,所以有时候光斑有点明显。。。
直接在LED上贴上柔光片。这样就好多了!




收藏
送赞
分享

发表回复

评论列表(8)

wgsd 数字大神 2018-11-25 09:43:54
弱弱的问一下,既然刀刻完还剥离什么覆铜呢?
2018-11-25 09:43:54 回复
lxd7343 数字梦想家 2019-2-4 09:01:17
这妹子精力过剩吧? 混数码,还在这里混,两个儿子呢?
2019-2-4 09:01:17 回复
乐在其中110 数字精灵 2019-3-24 00:48:03
弱弱的问一下,刀刻完以后,怎么能快速的剥离那层覆铜呢?感觉很费劲啊。

用尖刀挑起一头,再用烙铁加热被剥离的部分,用镊子叨住轻轻的往上提,烙铁跟着往后面加热......很轻松的就可以剥离那层铜箔。
2019-3-24 00:48:03 回复
老李爱维修 数字梦想家 2019-7-31 08:57:39
看到这个想找个也来做个体视显微镜的补光灯了,买的边框太大了
2019-7-31 08:57:39 回复
wgsd 数字大神 2019-7-31 09:36:47
老李爱维修 发表于 2019-7-31 08:57
看到这个想找个也来做个体视显微镜的补光灯了,买的边框太大了

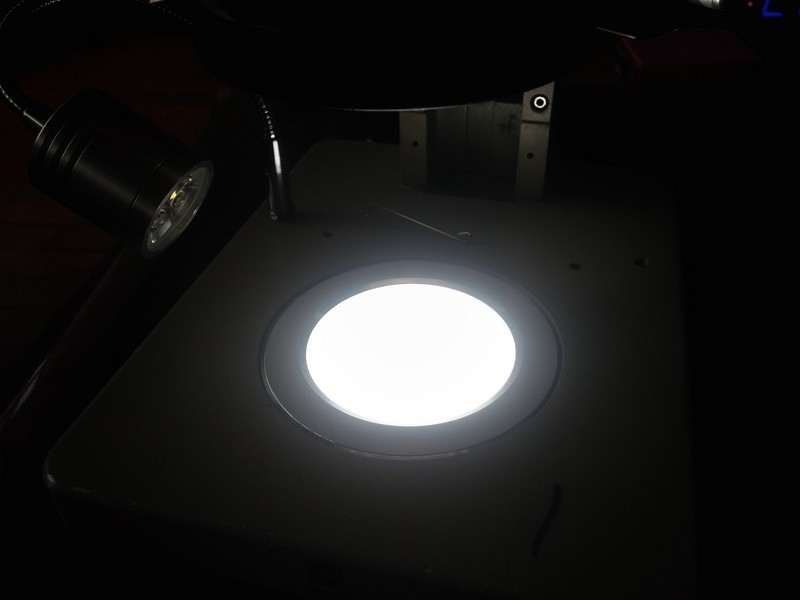

自己动手,丰衣足食。 h1.jpg h2.jpg h3.jpg h4.jpg
2019-7-31 09:36:47 回复
老李爱维修 数字梦想家 2019-8-1 09:42:51
本帖最后由 老李爱维修 于 2019-8-1 09:49 编辑
wgsd 发表于 2019-7-31 09:36
自己动手,丰衣足食。

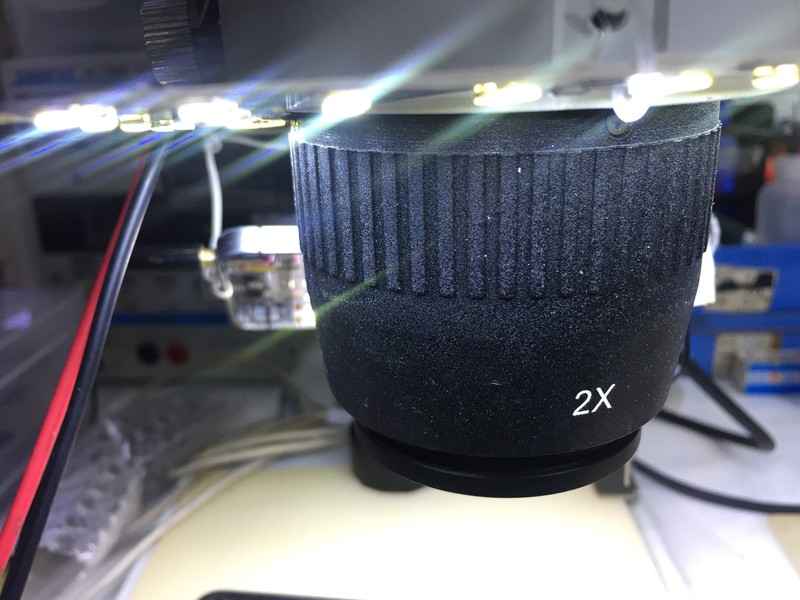

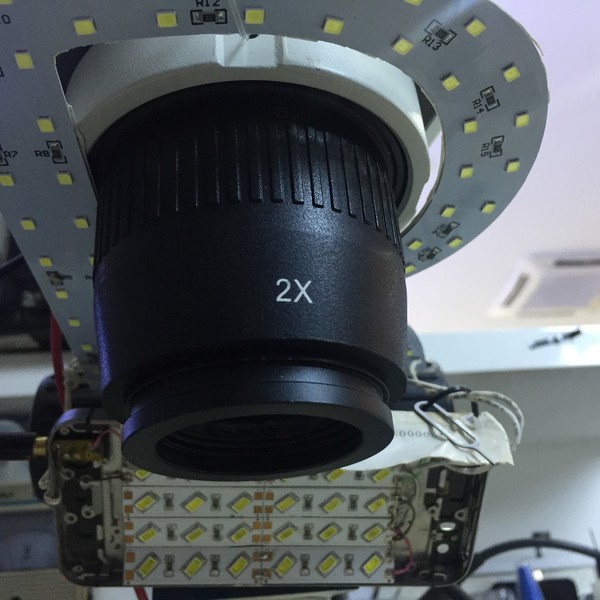

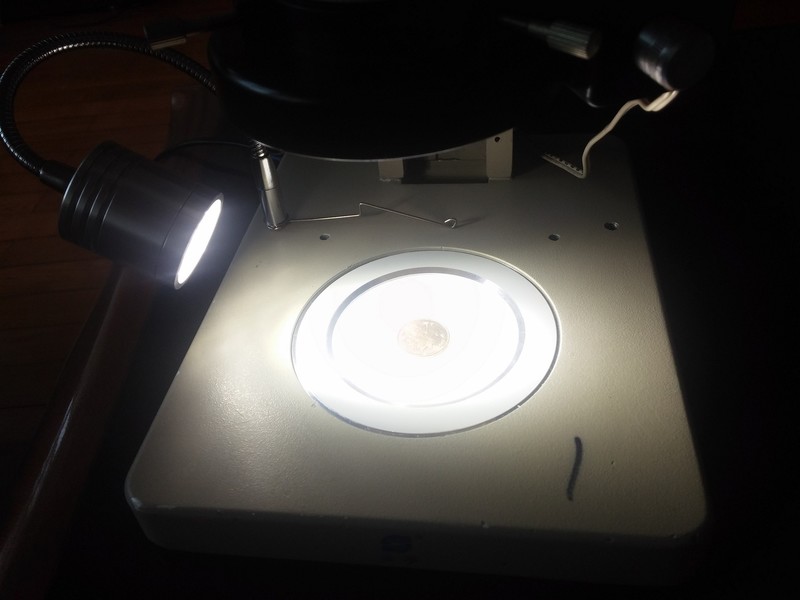

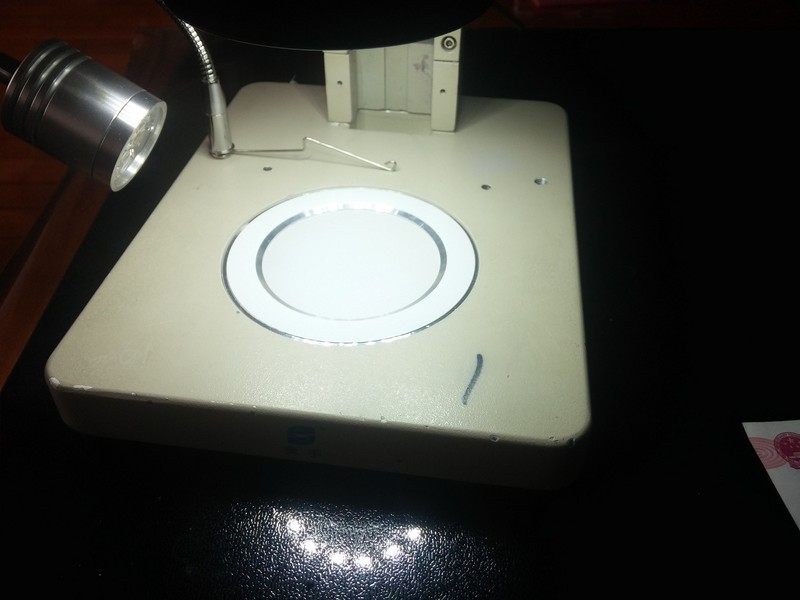

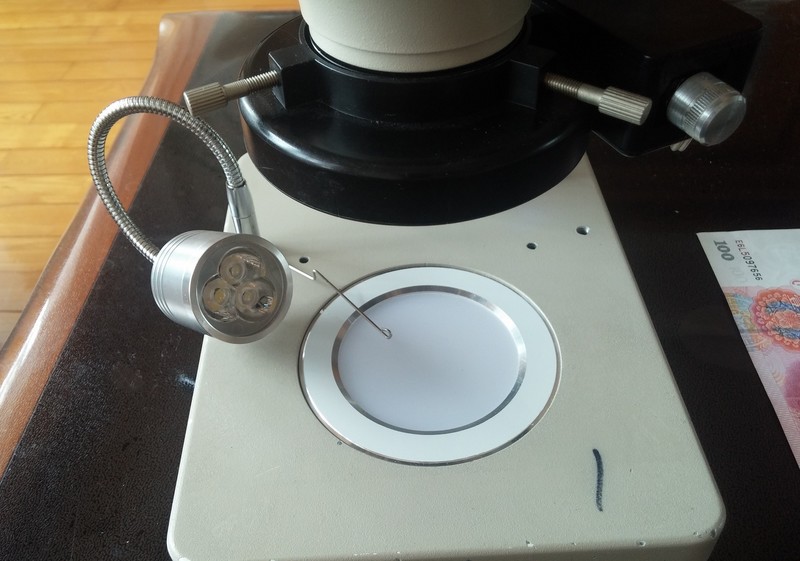

这个侧光不错,我也想做一个的。就将就手里的材料做了一个差不多的,你这个环形灯完全可以不要,如果用热风枪操作特别挡手。你这个软管的LED不知能不能调亮度?
IMG_4607.JPG IMG_4608.JPG
2019-8-1 09:42:51 回复
wgsd 数字大神 2019-8-1 11:55:57
老李爱维修 发表于 2019-8-1 09:42
这个侧光不错,我也想做一个的。就将就手里的材料做了一个差不多的,你这个环形灯完全可以不要,如果用热 ...

三光都的有,不同的时候需要不同的光照。测光立体感特强,我的测光没加调光。主光(上光)加了两个LM317(主光8瓦)调光。
测光没有主光合作会有阴影。配合主光调光会得到很好的效果。
