情怀一:拆修一台电阻箱

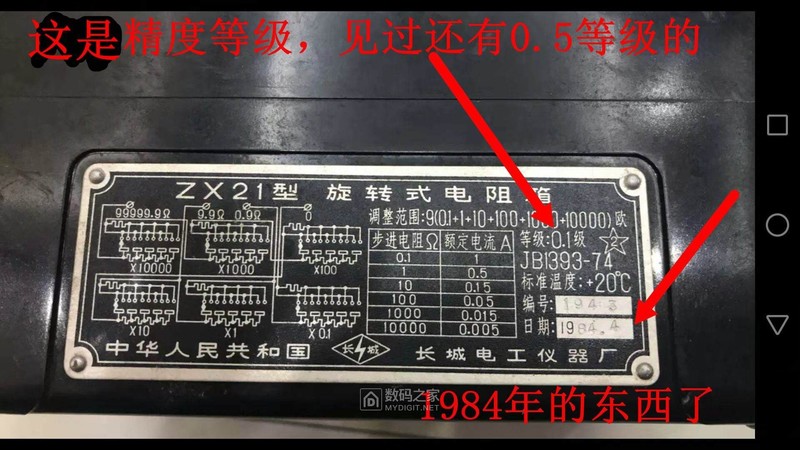

入手一个ZX21电阻箱，1984年生产，比我小不了几岁！漆黑的胶木外壳，仿佛时间已经沉淀成历史,满满的沧桑感！喜欢的就是这个感觉，面对他,浮躁的心，逐渐平静下来！

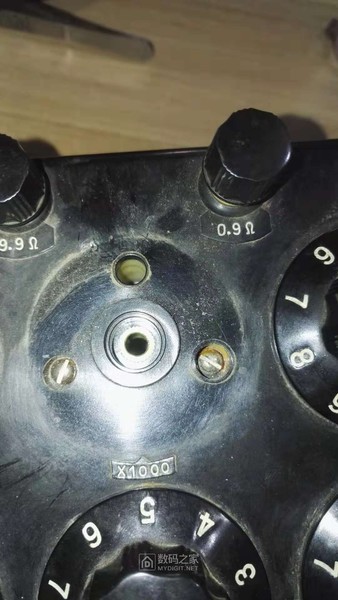

手头只有万用表，简单测量了一下，0.1,1,10,100，都正常，1K档的奇数档不通，10K档的456789，都不通！看来，还是需要动手了，正好打开看看里面的东西！左下角的封签还在

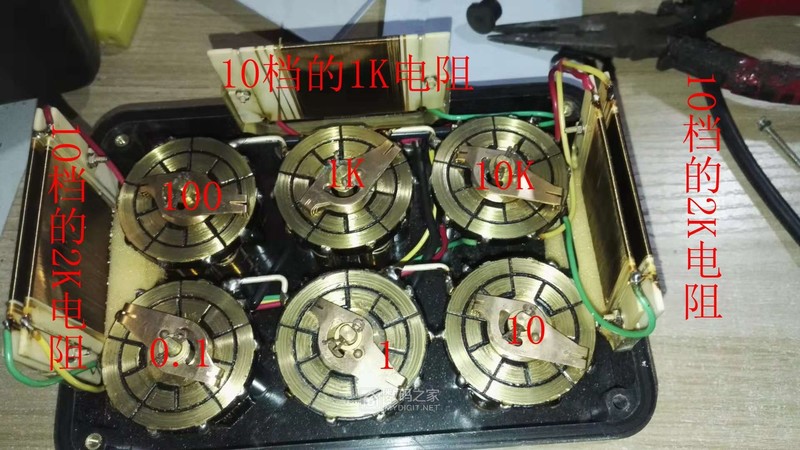

打开了，眼前一亮，敦实厚重的金灿灿!赞一个！

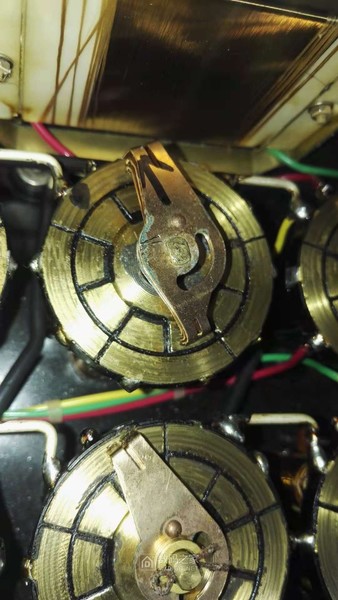

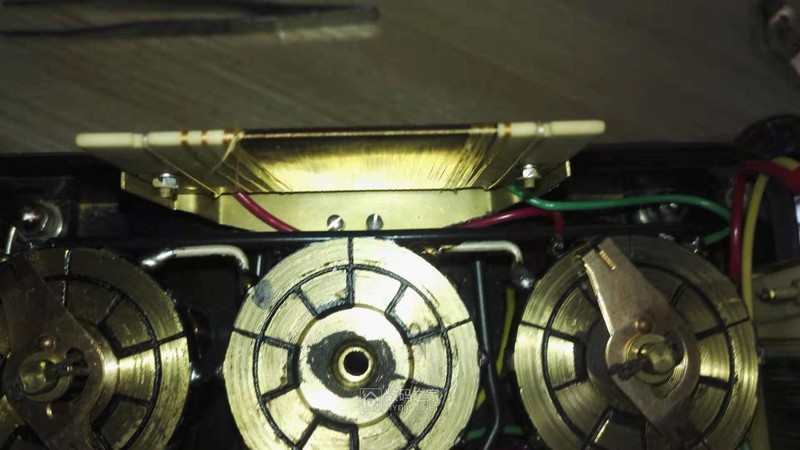

10K档电阻近照

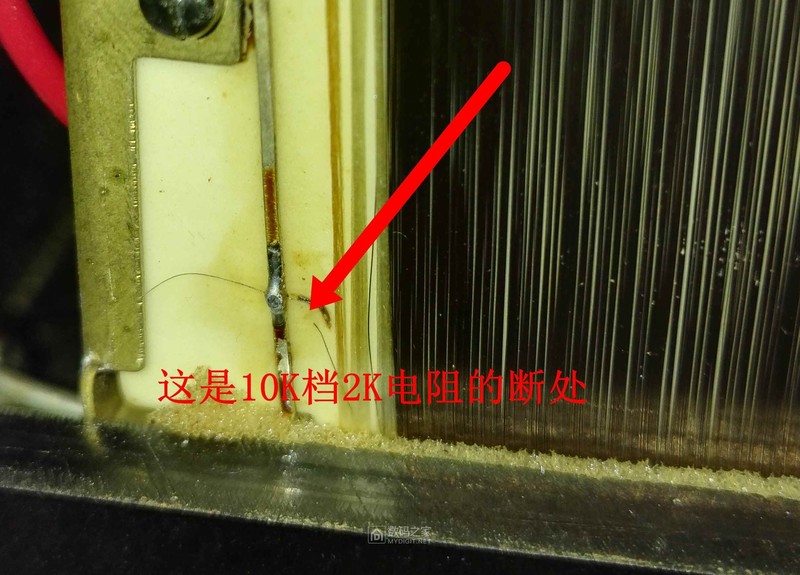

好了，仔细分析每个档的接线图，发现，每个档都是5个电阻，以1K档为例，5个电阻分别为R1=1K ,R2=2K,R3=2K,R4=2K,R5=2K!当旋钮打在1时，R1=1K电阻接入，打在2档时，R1断开，R2=2K接入！打在3档时，R1+R2=3K计入，依次类推！通过分析，奇数档都需要要R1的接入，因此R1断路的可能性最大！因为0.1-100档，线径较粗，霉断的几率不大，一般电阻箱坏，都是在高阻档坏！
好了，原理通了，开拆！

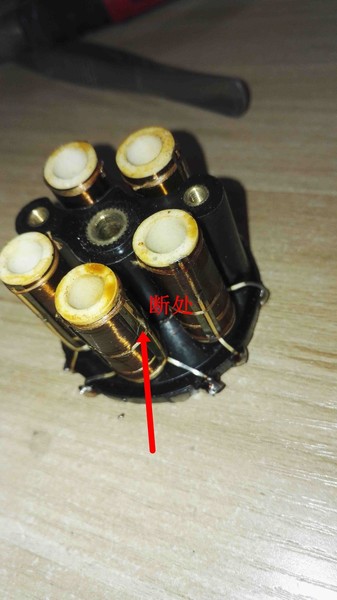

下面就是取出来的线组堆了

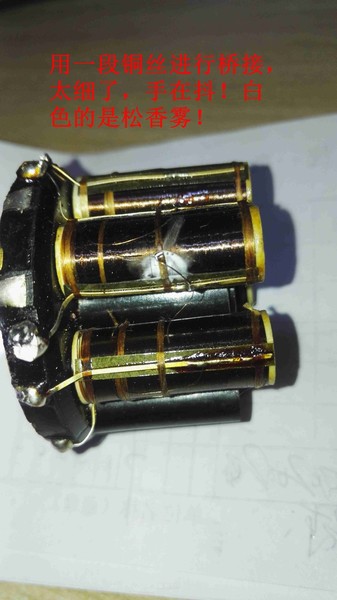

     至此，断处全部都修补完毕！
      媳妇不解，她说，几十块钱的东西，值当让你不吃饭，不睡觉，费那么大的精力？我笑了笑说，繁忙之余，能静下心，研究一点自己喜欢的东西，回忆一下年轻时的感觉，这无关金钱，是情怀！
     回忆青葱岁月,向情怀致敬!

老的物件勾起满满的情怀，岁月沧桑转眼即逝，很好的电阻箱摆在桌上也不失为一件工艺品。

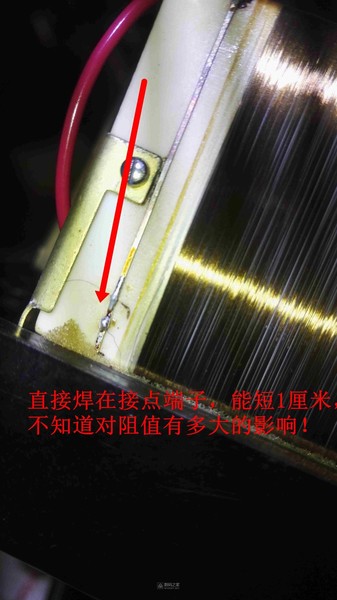

修好了不错，能对接上更好，虽然影响不大（可以测一下那1厘米的电阻）。
焊接前不要喝酒，免得手抖。

老物件就是给人安心的感觉。看着这金灿灿的就养眼啊！

你媳妇她哪里知道你的秘密啊

补上一般的铜线，会增加很小很小的电阻并带来温飘，但影响不大。
这种东西，按正常流程来说，是要重新标定精度的，也就是各档，得用高位表重新测一下，确定是不是还有0.1%精度。

我也在坛内收了一台这种电阻箱，１０Ｋ档的电阻已损坏，淘宝上买了一些误差千分之一的五环电阻，更换后非常好。建议有这种电阻箱的朋友都更换一下，１０Ｋ档电阻即使不坏精度也已经很差了。还有一个原因就是１０Ｋ档电阻的电感量太大了，用到有些电路上会导致误判。

勇闯沙滩 发表于 2018-12-25 08:46
老的物件勾起满满的情怀，岁月沧桑转眼即逝，很好的电阻箱摆在桌上也不失为一件工艺品。 ...

谢谢回复

我有个0.1极 四位电阻箱。 上海电工仪器厂 1968.12 生产的。现在还能正常使用。

怎么用？我还见过？

楼主可别搞怀孕就行了，还情怀1+情怀2

官修 发表于 2018-12-26 21:48
楼主可别搞怀孕就行了，还情怀1+情怀2

呵呵,你多虑了

哈哈，好细的线啊

不错  不错

老元件质量好，耐用。

真的是不错的老物件，过去的质量很好
