全世界的声音，从我的耳边路过。。。

发表于：2019-6-8 09:00:37 4507
电子产品
行为类别: 维修
产品类别: 播放器
电子品牌: 其它
电子产品关键字: 爱华JX7*9磁带随身听

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

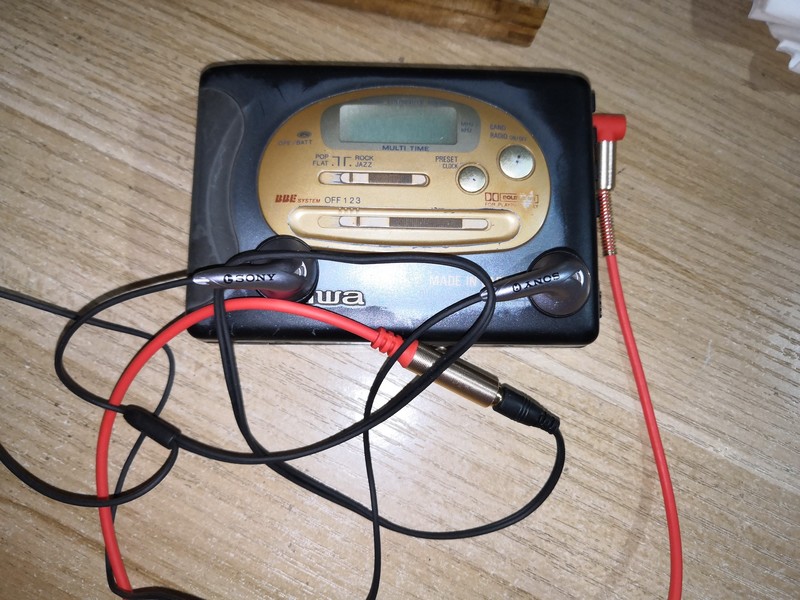

   这台爱华JX7*9,产自1992年.
   磁带随身听(walkman)从1979年在日本(索尼)诞生，到淡出人们的视线，虽然只有短暂的三十几年，却承载了几代人的记忆。
   爱华(aiwa)创造出多款随身听经典产品。毋庸置疑，1992年的JX7*9是其最杰出的代表做之一。此后，爱华步落巅峰，风华不再，直至2002年被索尼收购。无数walkman爱好者为之黯然，唏嘘不已！

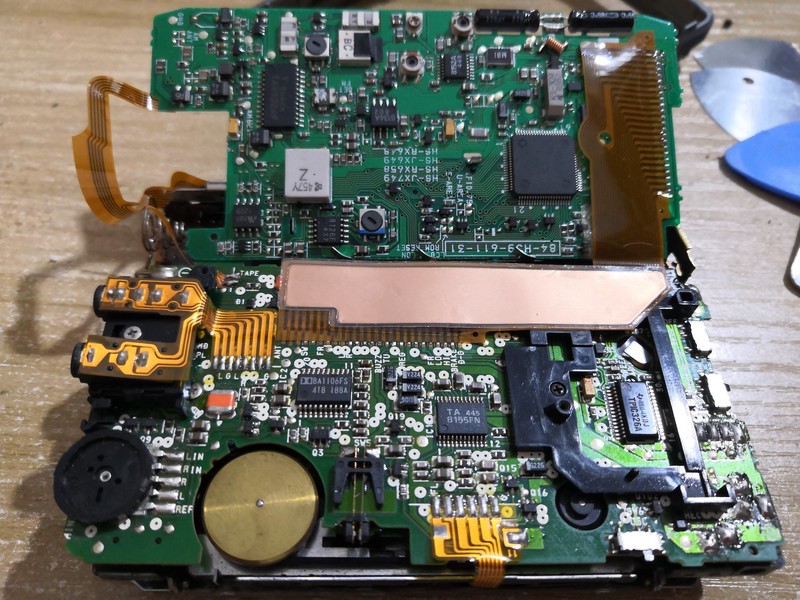

   时至今日，拆开这台JX7*9，紧凑的电路设计，精湛的机械构造，出色的音质表现，我坚信，这仍然是世界上最完美的机电结合。

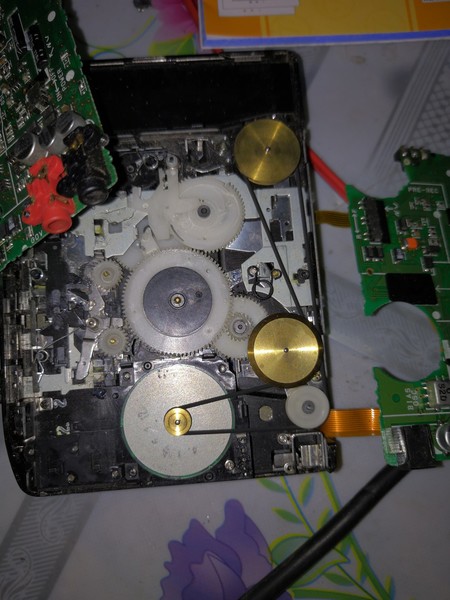

   机芯的稳定，得益于这条宽度只有0.7毫米，对折长度大约99毫米的方形皮带。无刷马达依靠他将动力稳恒的传送给齿轮机构。他的制作材料是人工合成的三元乙丙橡胶，产自马来西亚，相对于国产天然橡胶皮带，弹性大大降低。而太大的弹性，会使飞轮转动滞后马达，这是造成录音机颤音的原因之一。

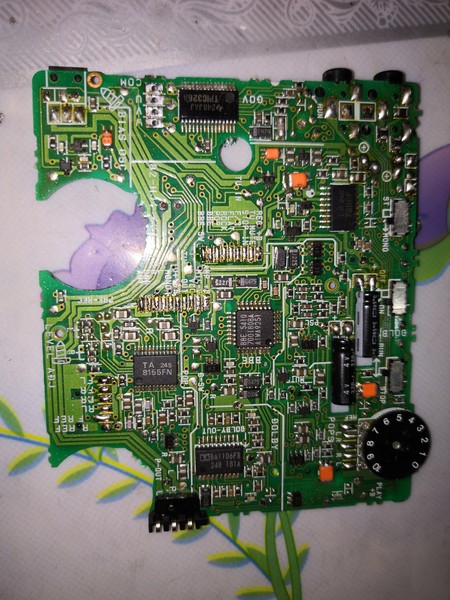

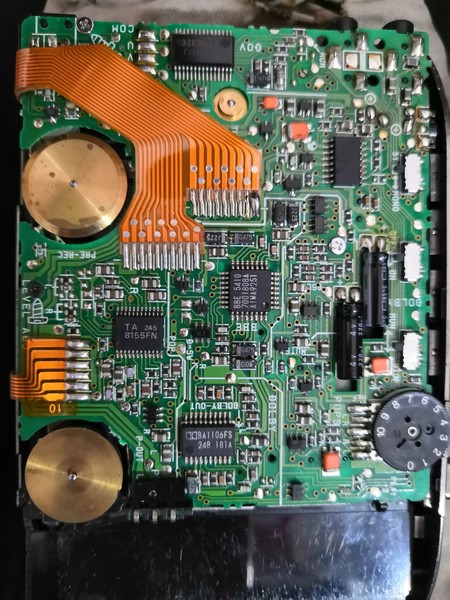

   这个PCB主板布局合理，芯片原件排列有序，视觉效果极佳。我喜欢JX7*9一个很重要的原因，是这个PCB上没有空位。JX7*9的同门，如6*9，6*9，属公版设计,motherboard都是一样的，但他们要么缺了BBE芯片,要么少了杜比芯片。他们实际是7*9的缩水版！
   这个BBE5410有必要多说几句。这是一项源自美国的改善音质的专利技术，尤其是对高音的表现力。爱华随身听独创的DSL技术，使低音效果大为提升。为均衡低高段音质，爱华又独家搭载了BBE功能，这使得爱华随身听的音质达到至极巅峰。DSL的低音澎湃，浑厚自然，弹性十足、下潜很深，BBE使得高音清澈细致、声音饱满而富有层次。BBE成了爱华随身听的独有标示，他完美成就了爱华典型的音乐风格。搭载BBE技术的爱华随身听都是音质上的极品，一般爱华随身听的BBE功能主要有2段，而JX7*9是罕见的3段。1996年，爱华发布了JX8*9，取消了BBE的搭载。美妙的BBE从此成为绝唱。

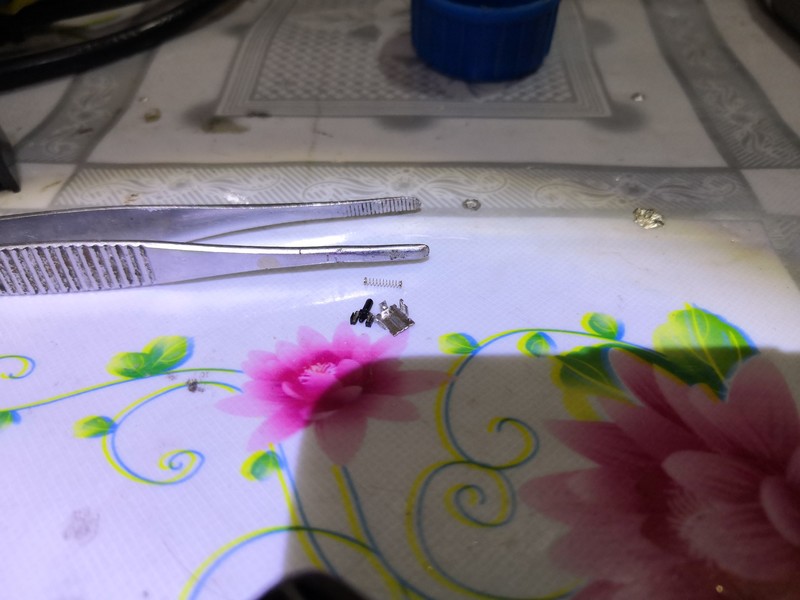

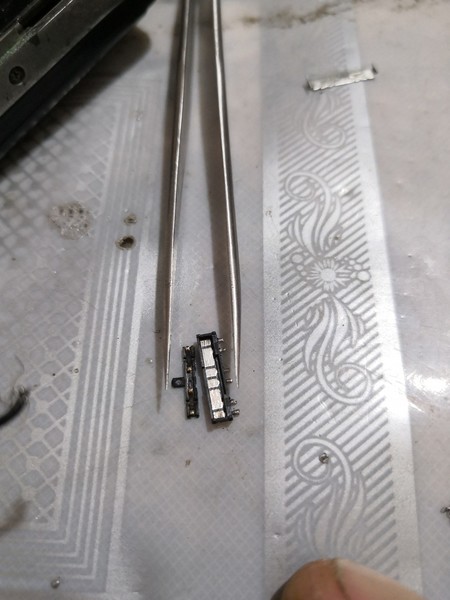

  这台JX7*9，伤痕累累，满是年代的沧桑。我先后更换了皮带，机芯上了润滑，打理了电源，静音，BBE，F-R等开关。这些技术过剩的元器件，精巧细致，时隔多年，仍处处体现着精益求精，工匠精神，这让见多识广的我惊叹不已。精神上的愉悦，让我忘记了身体的劳累，一如30年前，我乐此不疲，沉浸其中,
  她仿佛睡了多年，悠悠醒来，容光焕发。我带上耳机，满怀期望去品味儿时的乐趣。
  试听，最好用熟悉的音乐。
  这盘10多年前磁带，是上家送我的，我并不认识这个叫纪如璟的女歌手，也不熟悉她的作品，可JX7*9的震撼音质，依然让我的心灵遭受重创！

全世界的声音，都从我的耳边路过。。。
4 (2).jpg



收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（17）

wgsd 数字大神 2019-6-8 09:27:31
都路过了，没留点？
2019-6-8 09:27:31 回复
kyhwhb 数字大神 2019-6-8 09:51:42
电路很复杂，谢谢分享！
2019-6-8 09:51:42 回复
人艰不拆 数字王者 2019-6-8 11:07:41
哈哈，打酱油的也算吧
2019-6-8 11:07:41 回复
chixian 楼主     数字探长 2019-6-8 11:50:49
wgsd 发表于 2019-6-8 09:27
都路过了，没留点？

2019-6-8 11:50:49 回复
chixian 楼主     数字探长 2019-6-8 11:52:34
巍巍兴安 发表于 2019-6-8 09:51
电路很复杂，谢谢分享！

2019-6-8 11:52:34 回复
chen131578 数字精灵 2019-6-8 12:17:23
爱华随身听虽然很出名，似乎还没有被啃了的苹果出名。

老式的模拟已经被数字取代了，抱着爱华做梦还是不错的。
2019-6-8 12:17:23 回复
西林迷 数字精灵 2019-6-8 14:54:58
现在用途，也就是拆了那个运放，做个前端吧
我手头有个防水的索尼，坏了
一个雷登，蓝色的小录音机，觉得可以搞一下，但是一个是不会弄，另一个是没时间
现在的人啊，都是又穷，又忙
2019-6-8 14:54:58 回复
乐在其中110 数字精灵 2019-6-9 01:29:16
有钱的时候没时间。有时间的时候金耳朵不行了
2019-6-9 01:29:16 回复
wgh1027 数字大神 2019-6-9 06:41:51
何以见得是92年的？
2019-6-9 06:41:51 回复
chixian 楼主     数字探长 2019-6-9 08:43:32
chen131578 发表于 2019-6-8 12:17
爱华随身听虽然很出名，似乎还没有被啃了的苹果出名。

老式的模拟已经被数字取代了，抱着爱华做梦还是不错 ...

那是个樱桃。
至于爱华的模拟，你不懂。。
2019-6-9 08:43:32 回复
chixian 楼主     数字探长 2019-6-9 08:45:41
西林迷 发表于 2019-6-8 14:54
现在用途，也就是拆了那个运放，做个前端吧
我手头有个防水的索尼，坏了
一个雷登，蓝色的小录音机，觉得可 ...

爱华音效，不是一个运放那么简单的。他不是靠一个运放改善音质的。
可圈可点，值得回味的的东西，太多了！
2019-6-9 08:45:41 回复
chixian 楼主     数字探长 2019-6-9 08:46:18
西林迷 发表于 2019-6-8 14:54
现在用途，也就是拆了那个运放，做个前端吧
我手头有个防水的索尼，坏了
一个雷登，蓝色的小录音机，觉得可 ...

我是爱好所在！
2019-6-9 08:46:18 回复
chixian 楼主     数字探长 2019-6-9 08:46:49
乐在其中110 发表于 2019-6-9 01:29
有钱的时候没时间。有时间的时候金耳朵不行了

时间是海绵，挤一挤，总会有的！
2019-6-9 08:46:49 回复
chixian 楼主     数字探长 2019-6-9 08:48:37
wgh1027 发表于 2019-6-9 06:41
何以见得是92年的？

92年，JX729上市销售。至于这台机器具体产自哪一年，我也无从考究。
这么写，算是一种手法吧！
2019-6-9 08:48:37 回复
wgh1027 数字大神 2019-6-9 11:02:06
chixian 发表于 2019-6-9 08:48
92年，JX729上市销售。至于这台机器具体产自哪一年，我也无从考究。
这么写，算是一种手法吧！
:handshak ...

发现有个IC是92年最后一周产的，所以怀疑整机应该不可能是92年的。
2019-6-9 11:02:06 回复
chen131578 数字精灵 2019-6-9 12:10:38
chixian 发表于 2019-6-9 08:43
那是个樱桃。
至于爱华的模拟，你不懂。。

各有所爱各有所长吧。就像有人喜欢黑胶唱片，有人喜欢CD唱片，有人喜欢电子管功放一样。
2019-6-9 12:10:38 回复
chixian 楼主     数字探长 2019-6-9 14:43:46
chen131578 发表于 2019-6-9 12:10
各有所爱各有所长吧。就像有人喜欢黑胶唱片，有人喜欢CD唱片，有人喜欢电子管功放一样。 ...

2019-6-9 14:43:46 回复
