ZOYI众仪　 ZT-M1万用表

光速飞行 楼主     数字大神 2019-1-5 19:25:05
atz123 发表于 2019-1-5 19:13
我也看到这个模拟条好像不太对。

不是不对，只是不是实时罢了。
2019-1-5 19:25:05 回复
儒生 数字梦想家 2019-1-5 19:36:36
整机工作电流多大?
2019-1-5 19:36:36 回复
zlmimg 数字精灵 2019-1-5 19:43:20
二极管档电压多少？背光应该是恒压了吧？好像有个3V稳压芯片。
2019-1-5 19:43:20 回复
光速飞行 楼主     数字大神 2019-1-5 19:50:31
本帖最后由 光速飞行 于 2019-1-5 20:53 编辑
儒生 发表于 2019-1-5 19:36
整机工作电流多大?

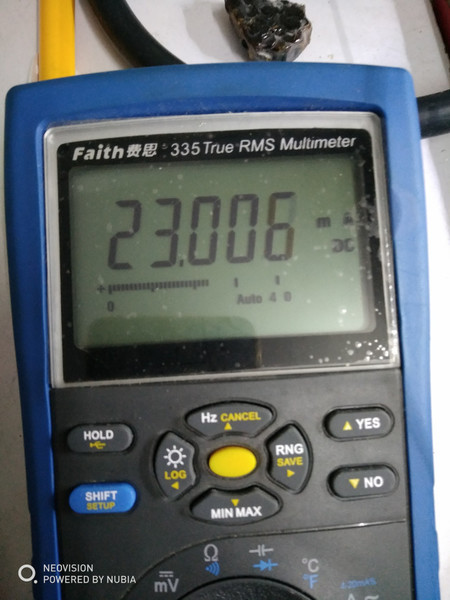

现在测量了，工作电流是23mA，工作电流是很大了，比其它表大些。
以下程序自动插入未在内容中添加的图片或附件
2019-1-5 19:50:31 回复
光速飞行 楼主     数字大神 2019-1-5 19:51:49
zlmimg 发表于 2019-1-5 19:43
二极管档电压多少？背光应该是恒压了吧？好像有个3V稳压芯片。

二极管档开路电压3.2V，众仪表都差不多这个电压。
2019-1-5 19:51:49 回复
儒生 数字梦想家 2019-1-5 23:03:18
光速飞行 发表于 2019-1-5 19:50
现在测量了，工作电流是23mA，工作电流是很大了，比其它表大些。
...

整机功耗了得……
再求得背光是否恒压，控流电阻肯定是要改的了
2019-1-5 23:03:18 回复
光速飞行 楼主     数字大神 2019-1-5 23:20:49
儒生 发表于 2019-1-5 23:03
整机功耗了得……
再求得背光是否恒压，控流电阻肯定是要改的了

你不是也有吗，回来了，你就慢慢的做吧
2019-1-5 23:20:49 回复
kyhwhb 数字大神 2019-1-6 06:24:11
背光亮度最好是改成自动控制的。
2019-1-6 06:24:11 回复
勇闯沙滩 数字大神 2019-1-6 07:38:41
atz123 发表于 2019-1-5 19:12
期待您的测试！！！

北国边疆路途遥远，您的期待不负所望。
2019-1-6 07:38:41 回复
锐意如风 数字探长 2019-1-6 07:50:38
wgsd 发表于 2019-1-5 18:18

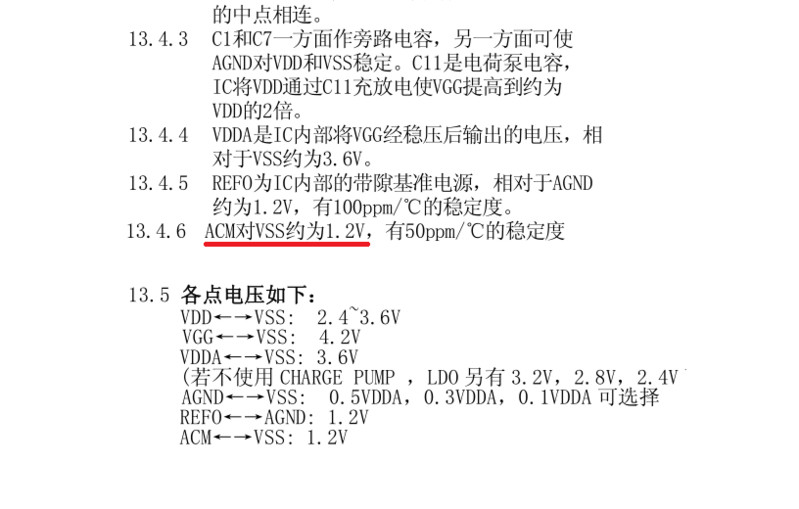

这个要改外基准得割线路板了，但0660内基准于219、X用的外基准是同一个级别的，50ppm。
如果表的整体性能 ...

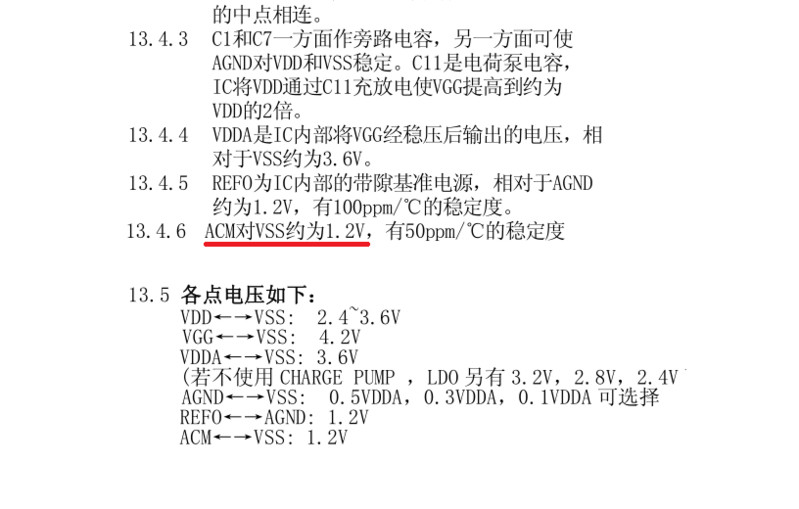

dtm0660的PDF中关于基准的描述：内建100ppm/℃低温飘1.2V参考电压。
2019-1-6 07:50:38 回复
wgsd 数字大神 2019-1-6 08:30:16
锐意如风 发表于 2019-1-6 07:50
dtm0660的PDF中关于基准的描述：内建100ppm/℃低温飘1.2V参考电压。

咋不看实际在用的。


2019-1-6 08:30:16 回复
散淡021 数字大神 2019-1-6 09:14:34
谢谢分享！

到货了，明天去拍。
2019-1-6 09:14:34 回复
锐意如风 数字探长 2019-1-6 11:53:34

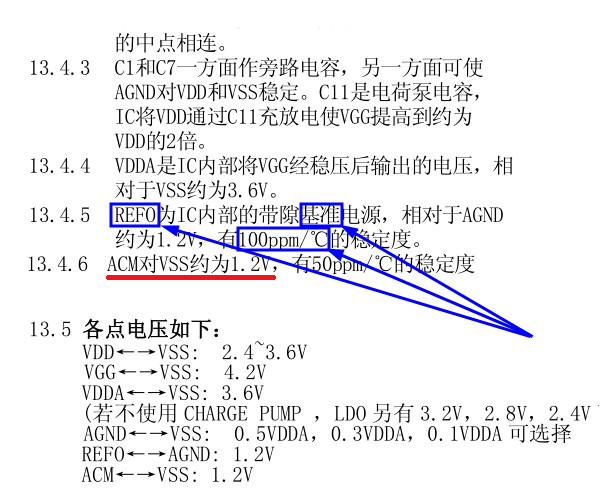

无需多言，尽在图中。
以下程序自动插入未在内容中添加的图片或附件
2019-1-6 11:53:34 回复
fankai 数字斗士 2019-1-6 13:25:06
光速飞行 发表于 2019-1-5 19:51
二极管档开路电压3.2V，众仪表都差不多这个电压。

mo二极管档开路电压客服说是3.9伏比m1还高
2019-1-6 13:25:06 回复
光速飞行 楼主     数字大神 2019-1-6 13:39:37
fankai 发表于 2019-1-6 13:25
mo二极管档开路电压客服说是3.9伏比m1还高

我没M０，谁手上用，测测不就知道了
2019-1-6 13:39:37 回复
wgsd 数字大神 2019-1-6 13:50:35
锐意如风 发表于 2019-1-6 11:53
无需多言，尽在图中。

请看看219、X的外基准输入点，在标注线路上是接在REF0还是接在ACM，不会不用50ppm而用100ppm吧？
2019-1-6 13:50:35 回复
snowrose2000 数字精灵 2019-1-7 13:13:18
比M0好多了
2019-1-7 13:13:18 回复
chixian 数字探长 2019-1-7 15:24:22
光速飞行 发表于 2019-1-5 19:25
不是不对，只是不是实时罢了。

楼主,你的2000是内置音频发生器的吗?此表稳定吗?
2019-1-7 15:24:22 回复
光速飞行 楼主     数字大神 2019-1-7 15:54:15
chixian 发表于 2019-1-7 15:24
楼主,你的2000是内置音频发生器的吗?此表稳定吗?

不是哪种，有音频发生器的，哪种好像便宜好多，当然稳定了，和按捷伦的没什么差别，很好用

2019-1-7 15:54:15 回复
chixian 数字探长 2019-1-7 15:55:18
光速飞行 发表于 2019-1-7 15:54
不是哪种，有音频发生器的，哪种好像便宜好多，当然稳定了，和按捷伦的没什么差别，很好用

...

2000,有好几款
2019-1-7 15:55:18 回复
