福禄克 289C　频率

发表于：2019-3-6 16:19:46 19173
万用表
主题类别: 实测（简单)
仪表品牌: 福禄克（Fluke）
显示方式: 四位半
型号或关键字: 289C

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

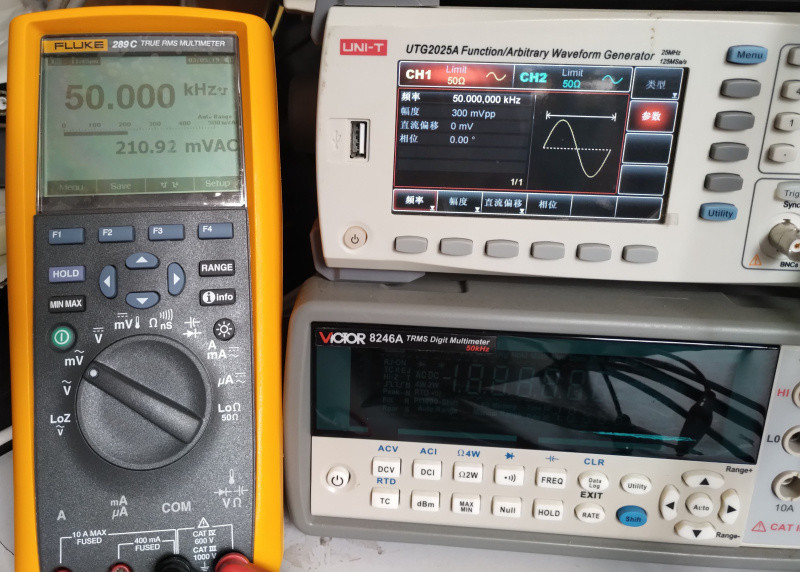

福禄克 289C，测量频率、交流真有效值、方波电压、方波占空比、峰值，测量指标也算准确，就是这个表的频率余量不大。

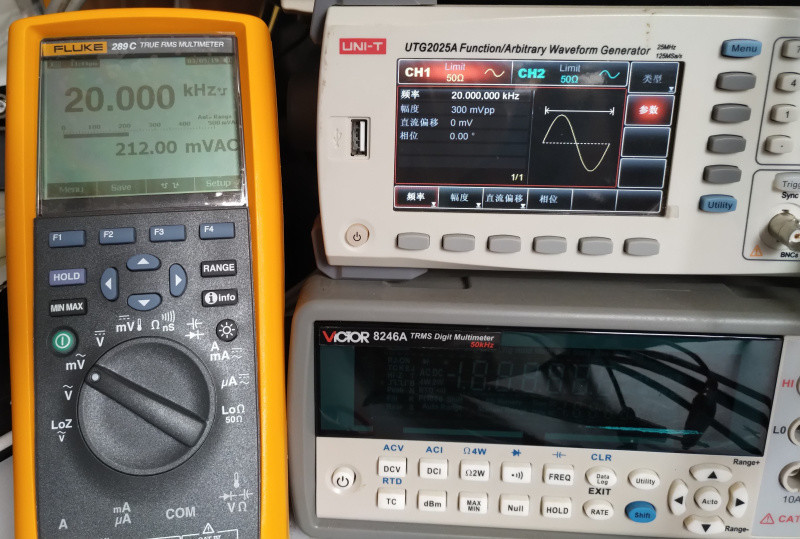

频率测量

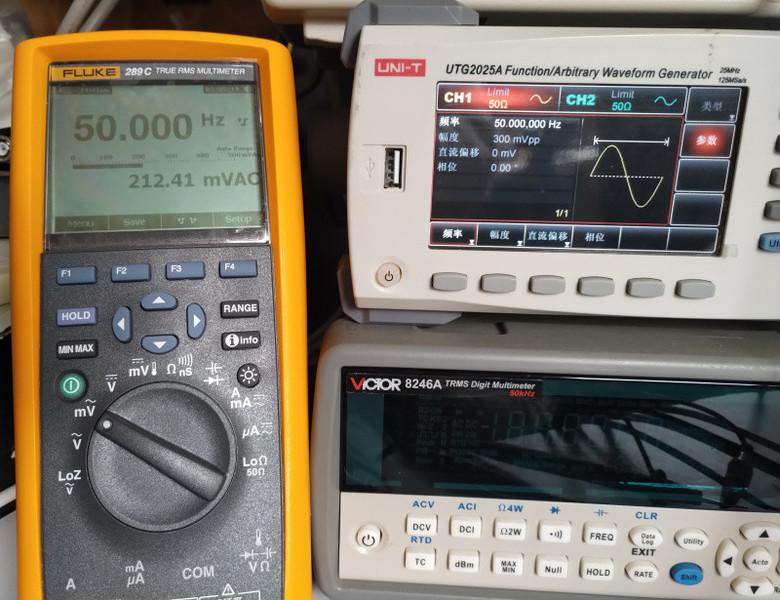

50Hz

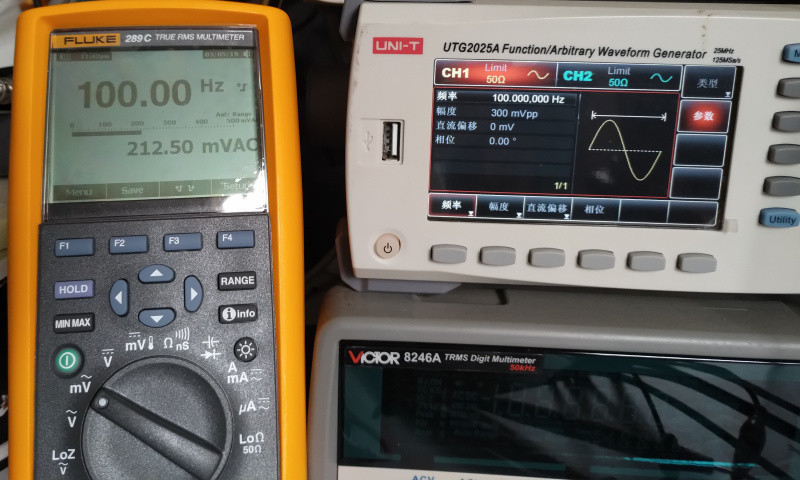

100Hz

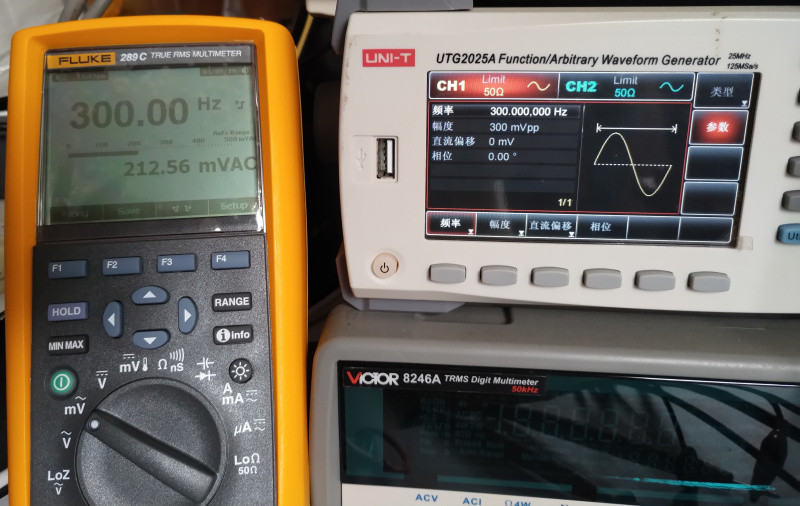

300Hz

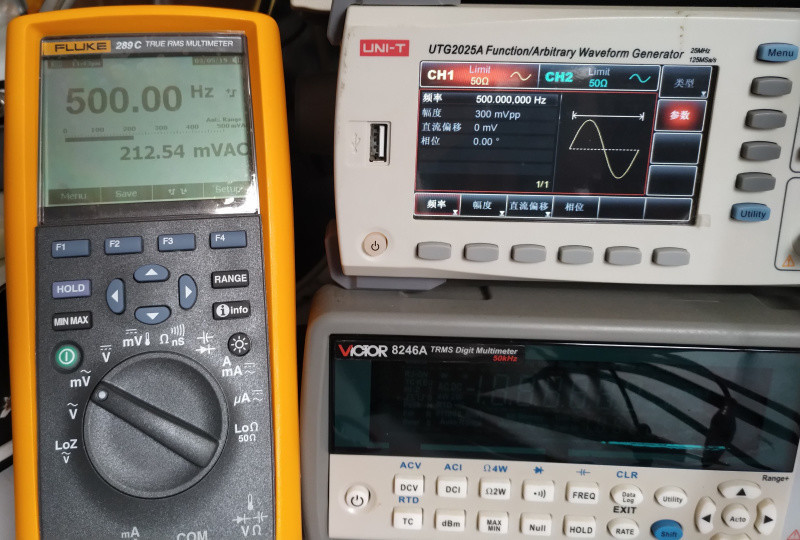

500Hz

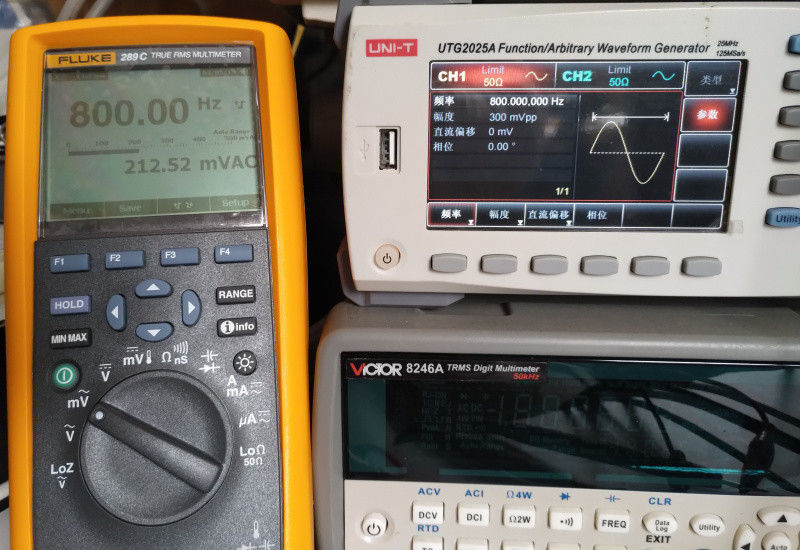

800Hz

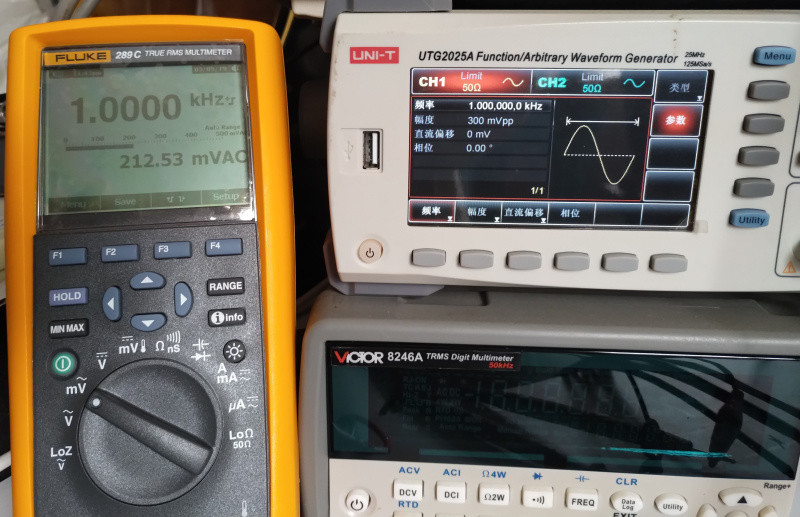

1K

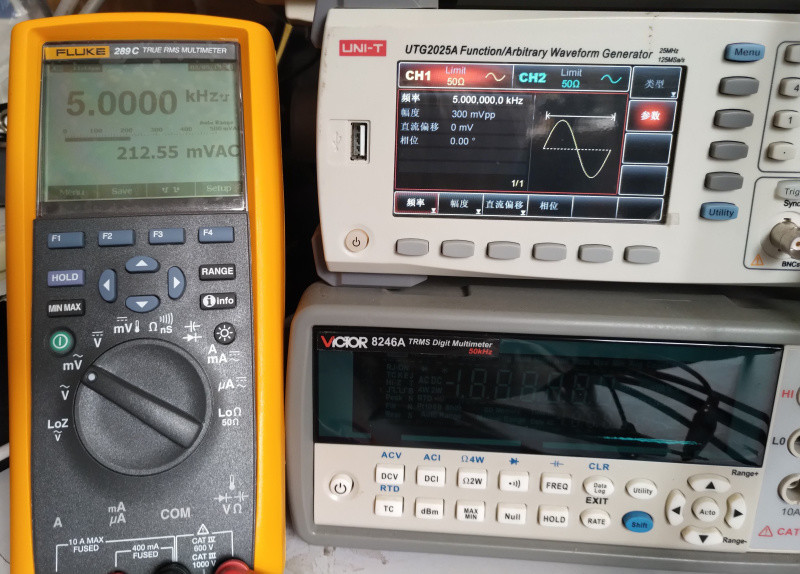

5K

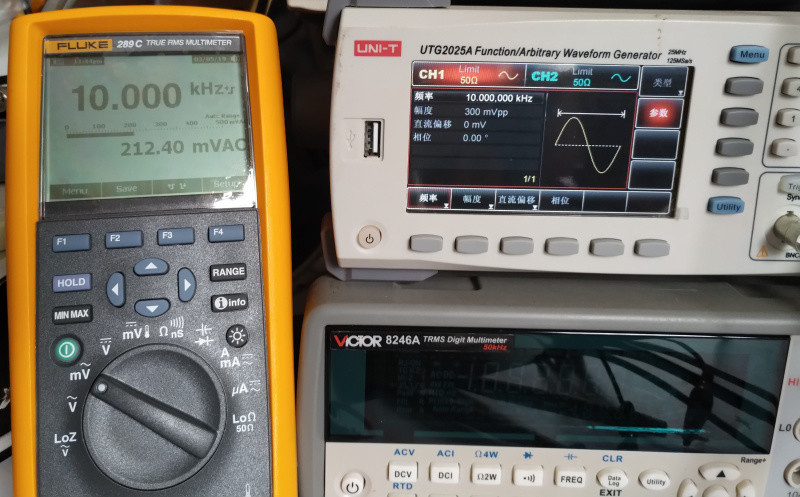

10K

20K

50K

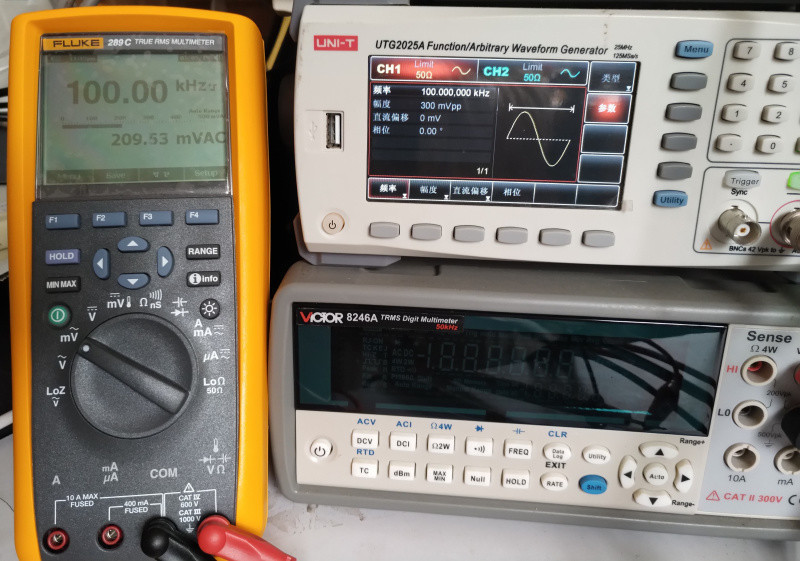

100K

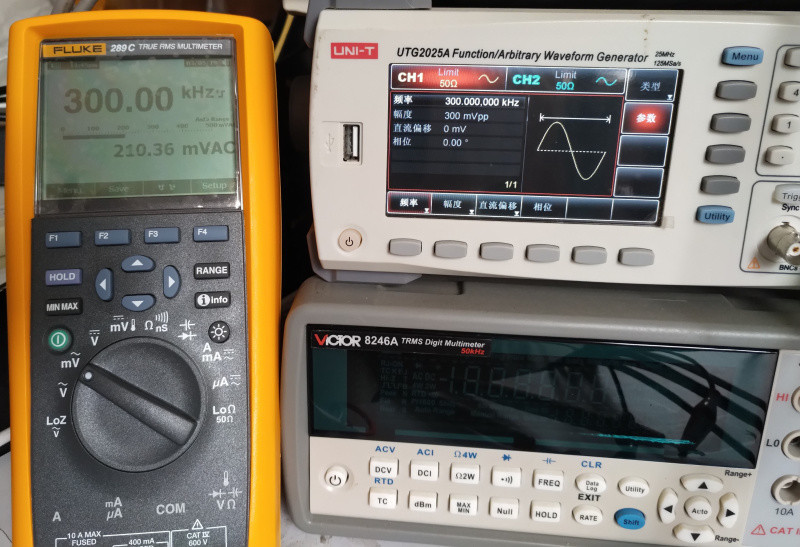

300K

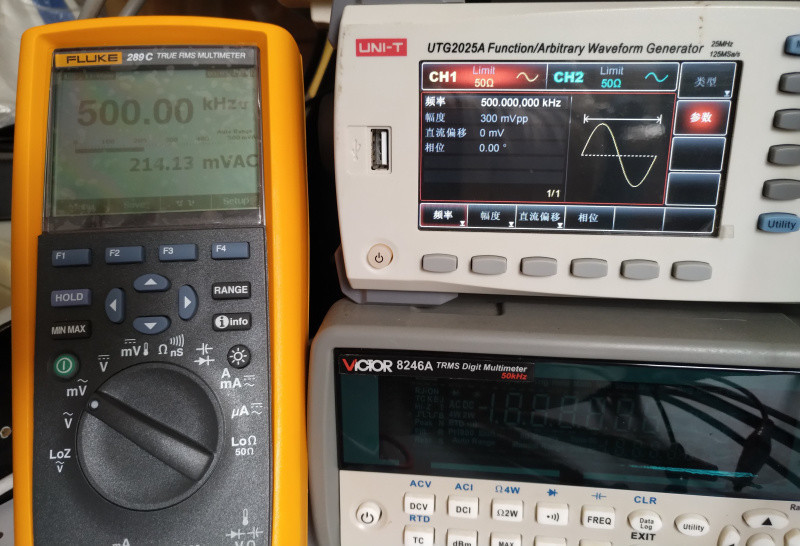

500K

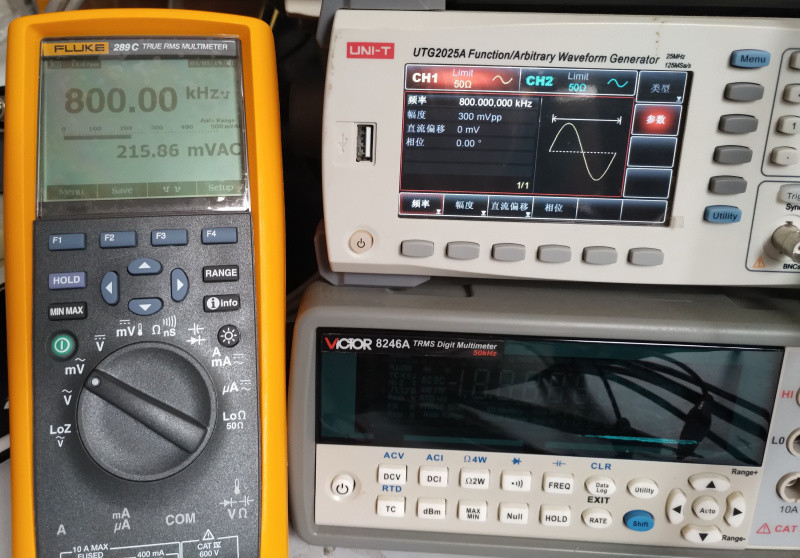

800K

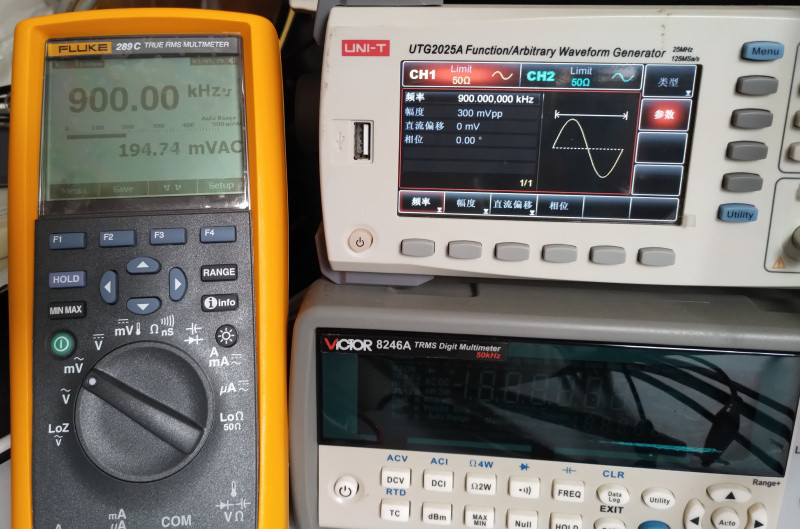

900K

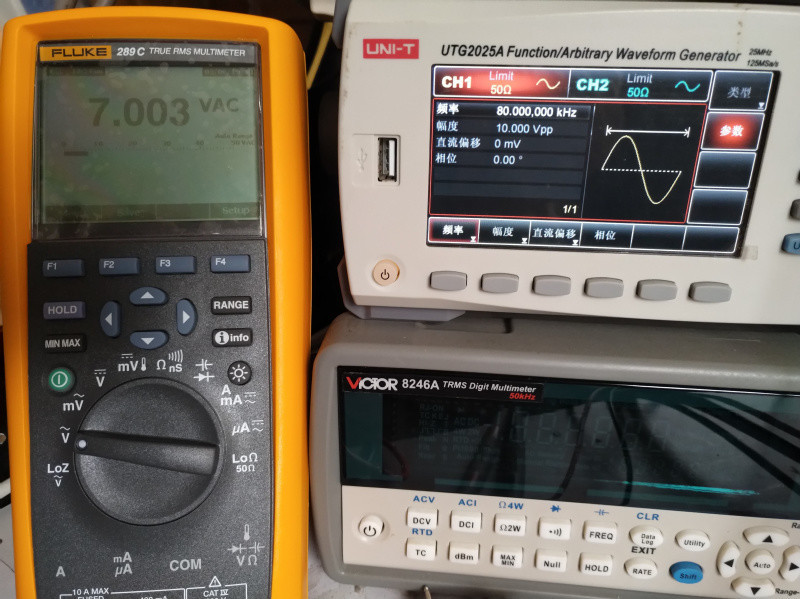

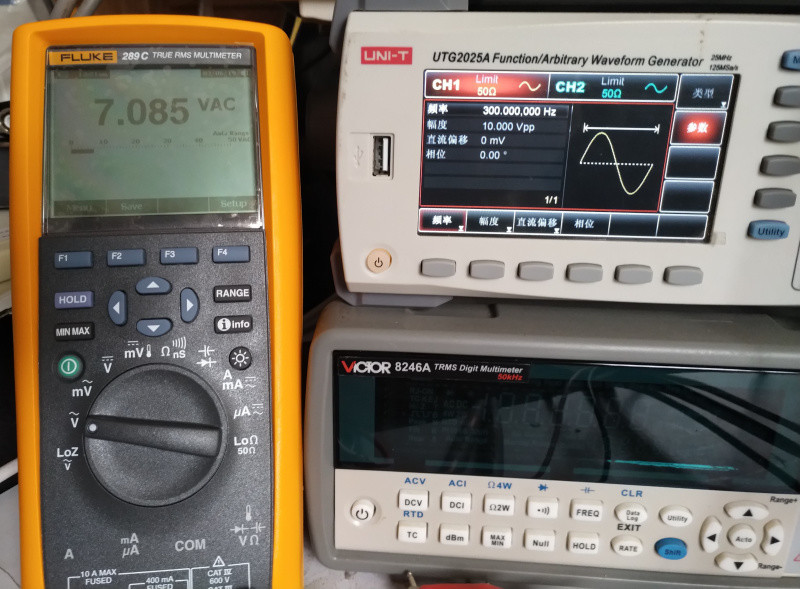

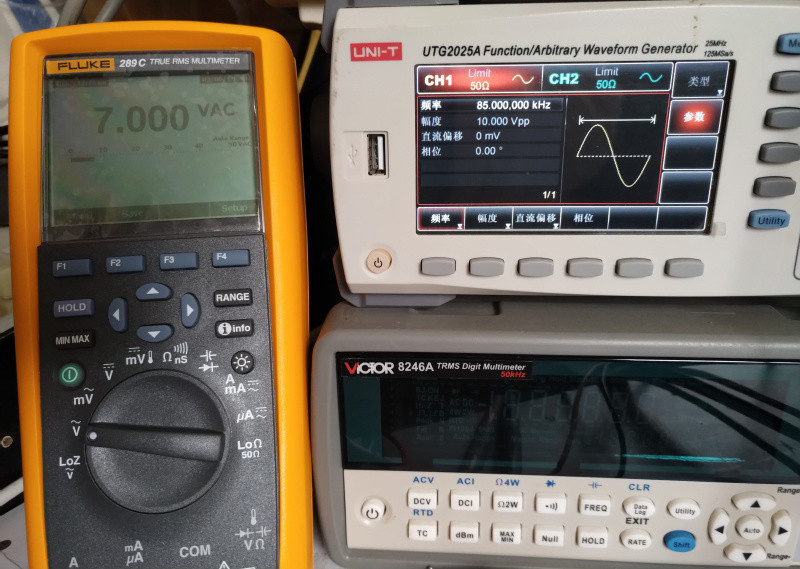

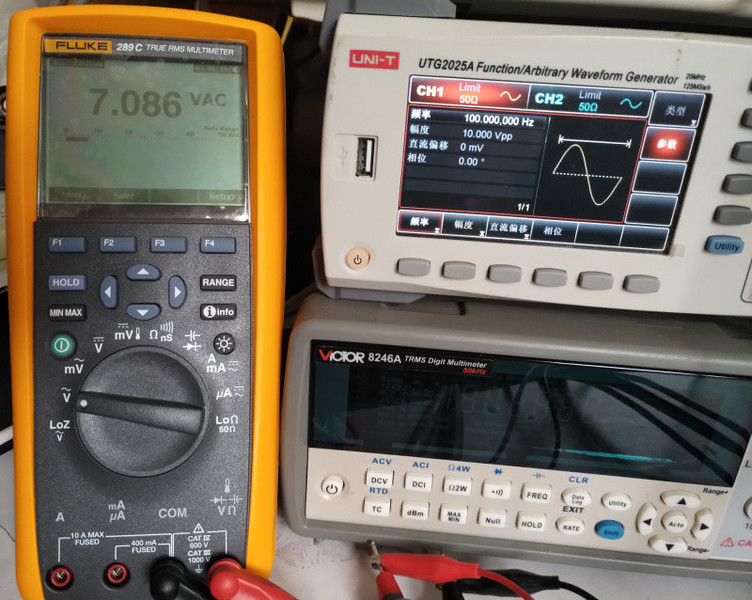

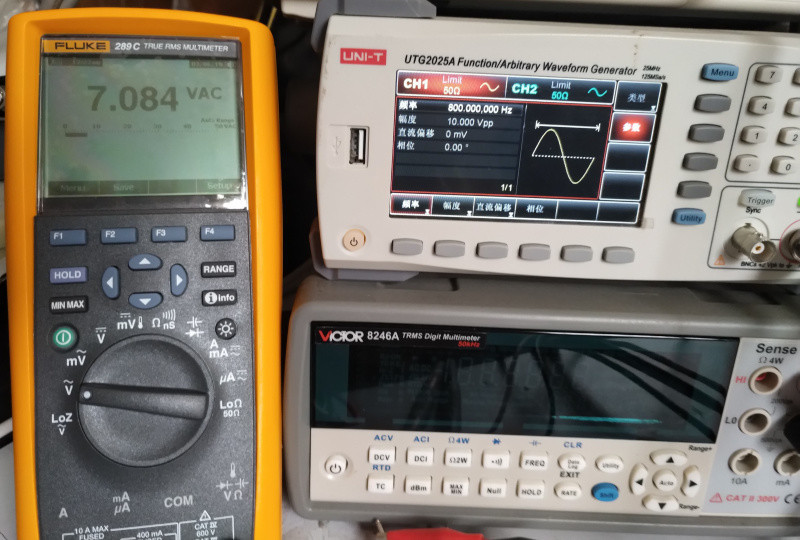

交流真有效值测量

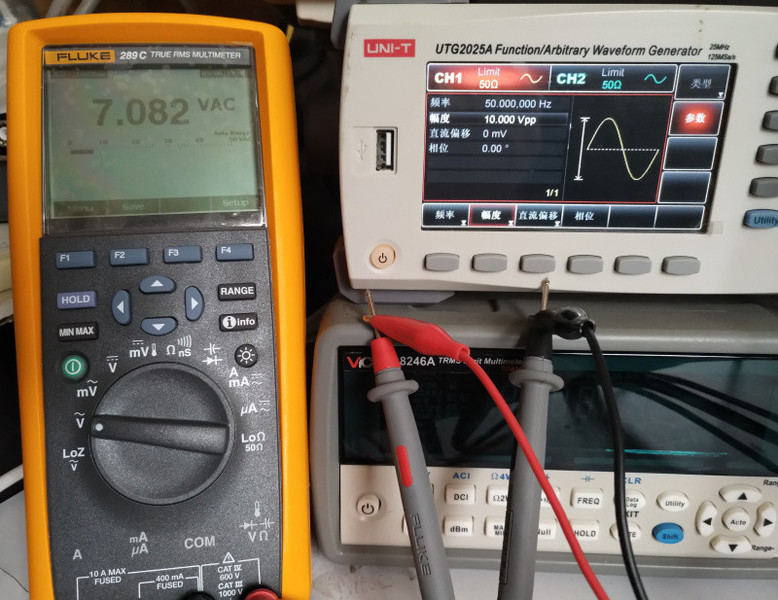

50Hz频率

100Hz频率

300Hz频率

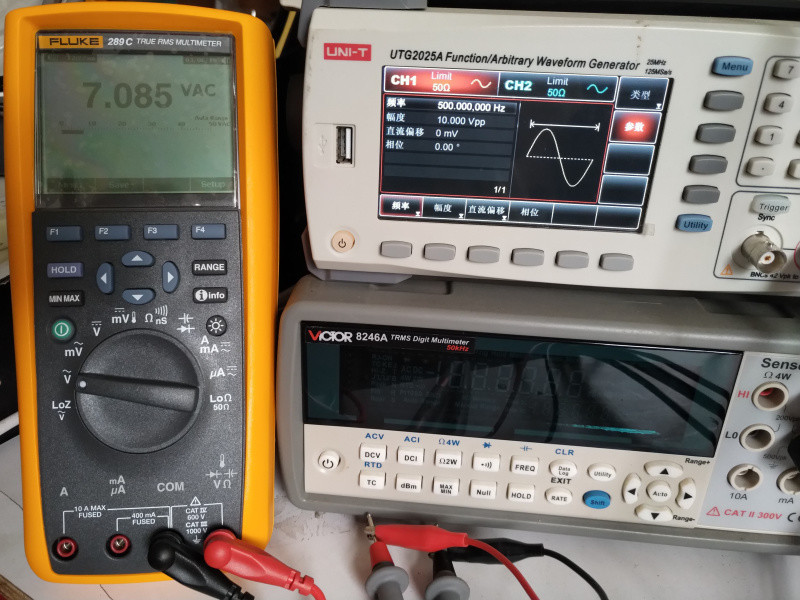

500Hz频率

800Hz频率

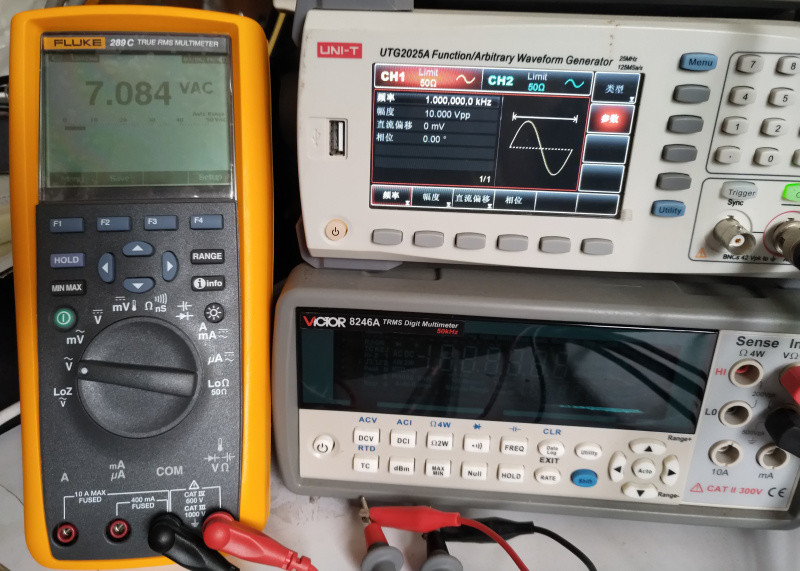

1KHz频率

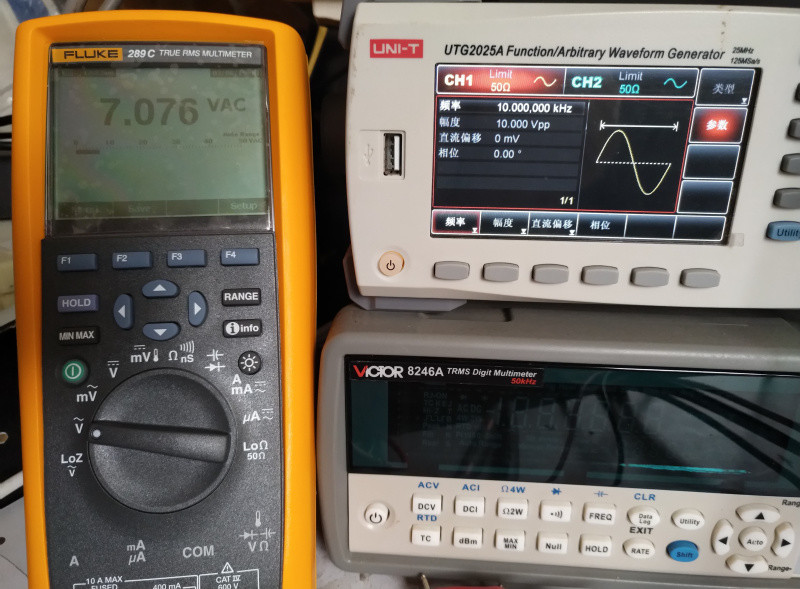

10KHz频率

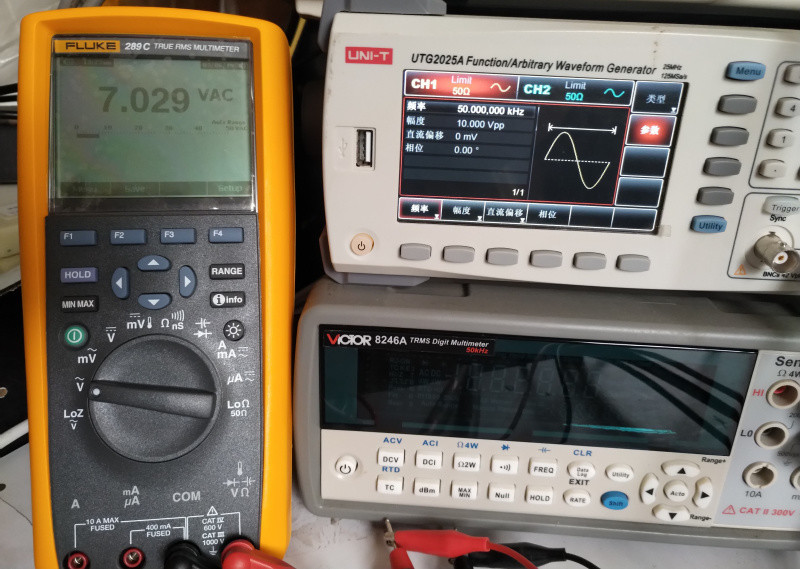

50KHz频率

80KHz频率

85KHz频率

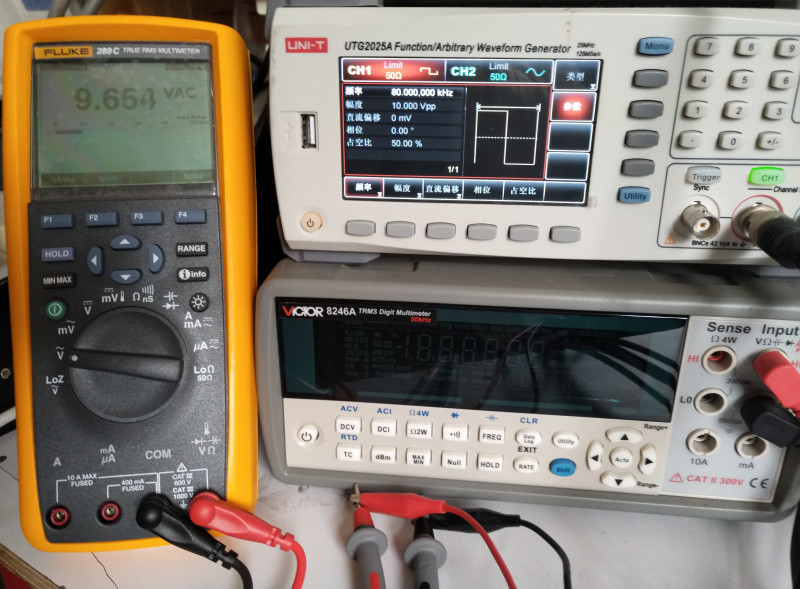

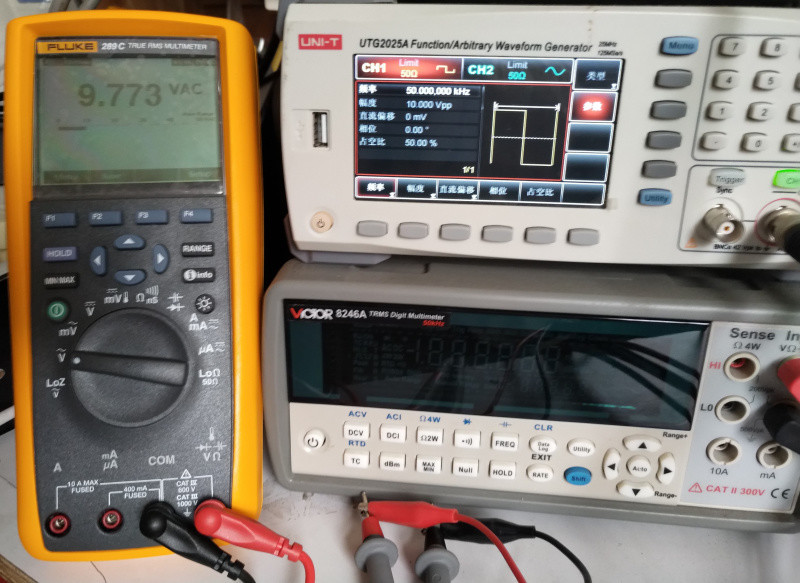

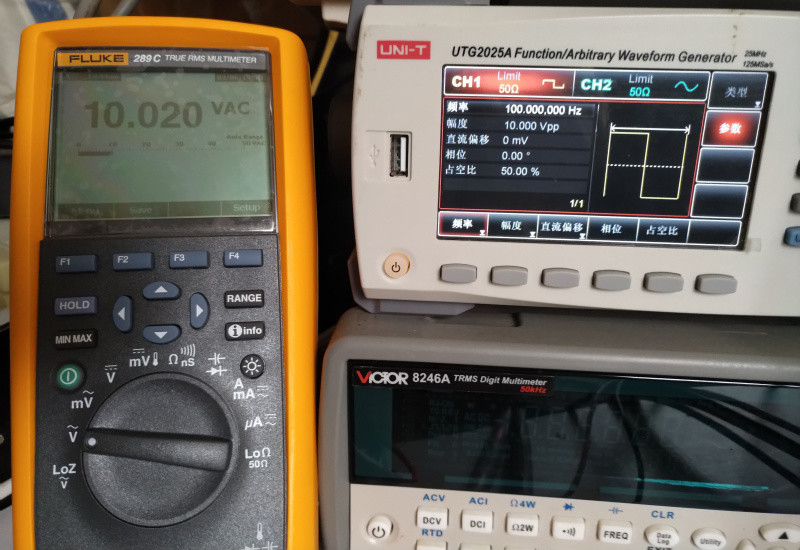

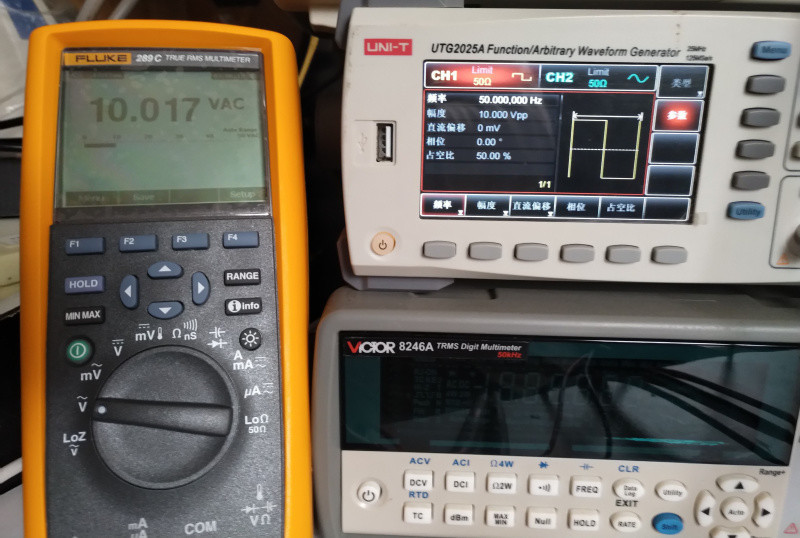

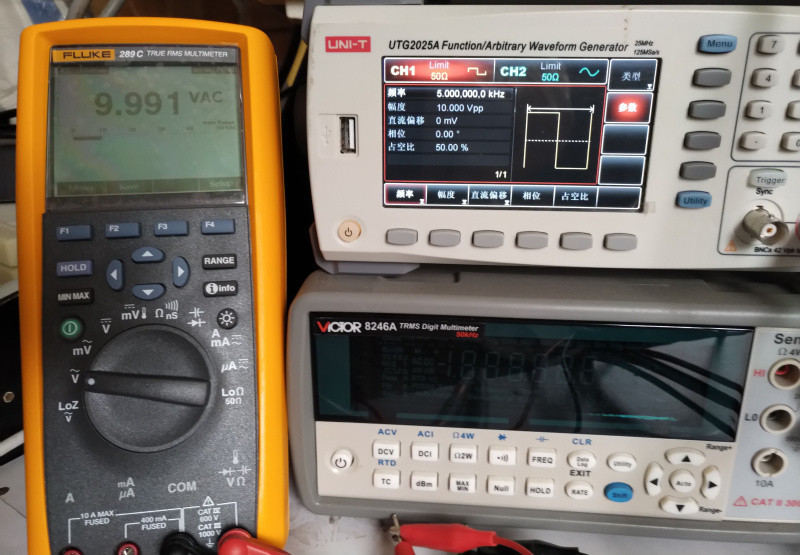

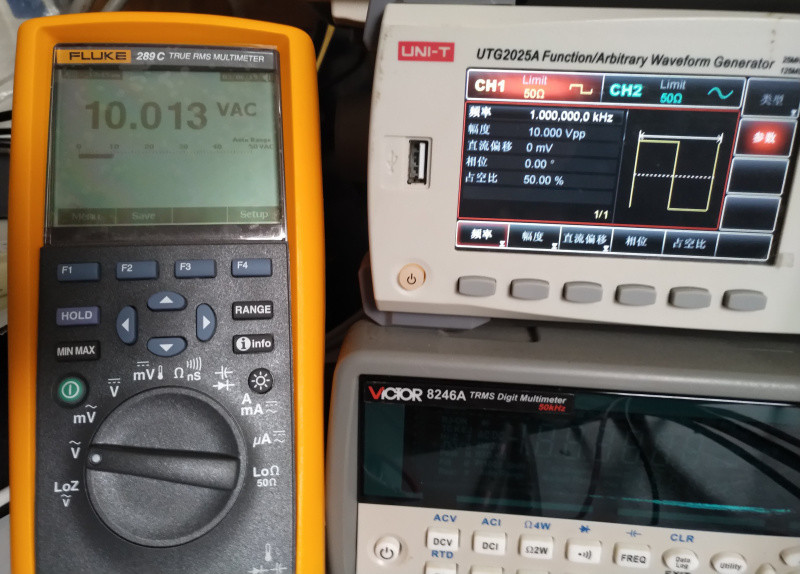

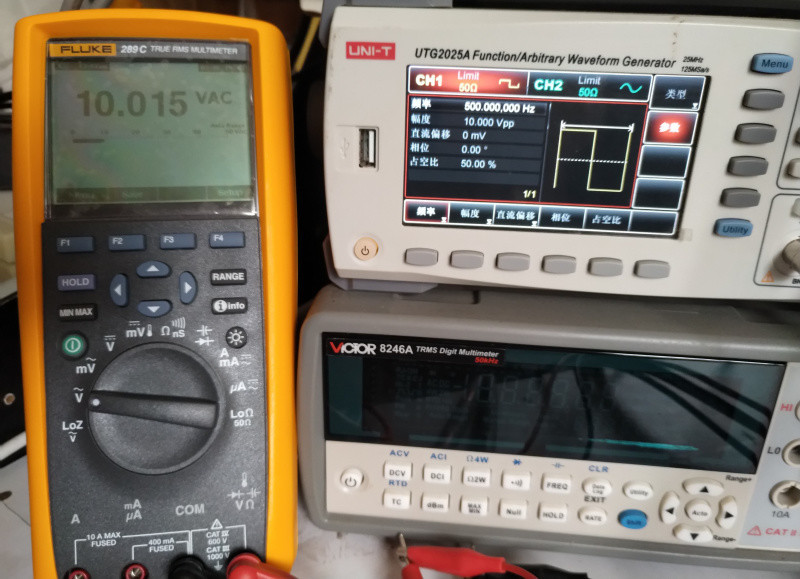

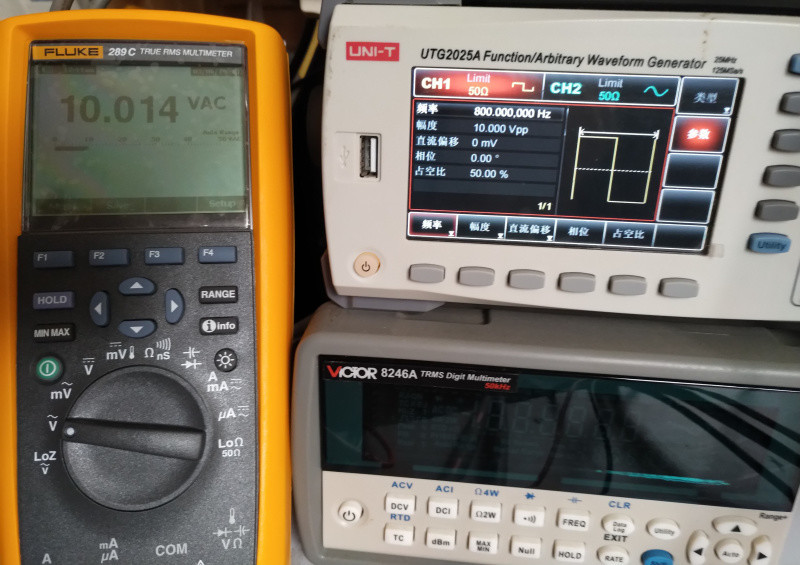

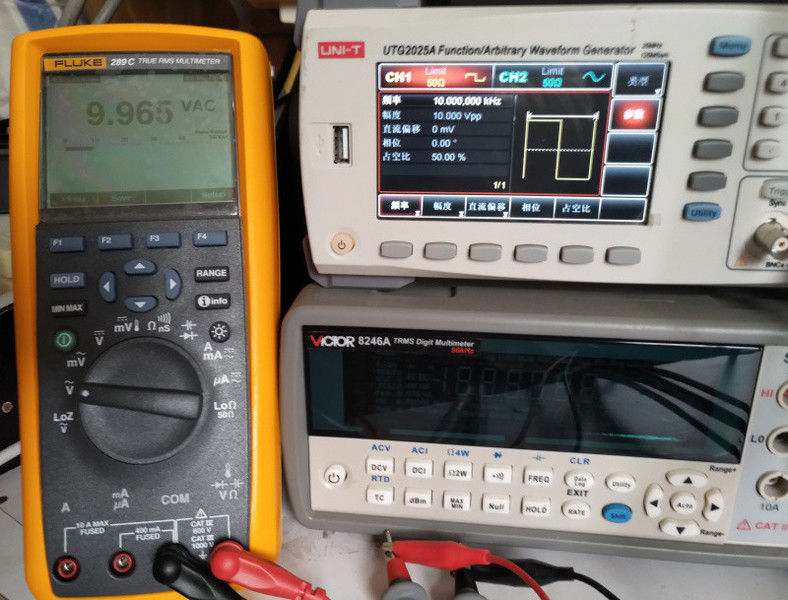

方波电压测量
50Hz频率

100Hz频率

500Hz频率

800Hz频率

1KHz频率

5KHz频率

10KHz频率

50KHz频率

80KHz频率

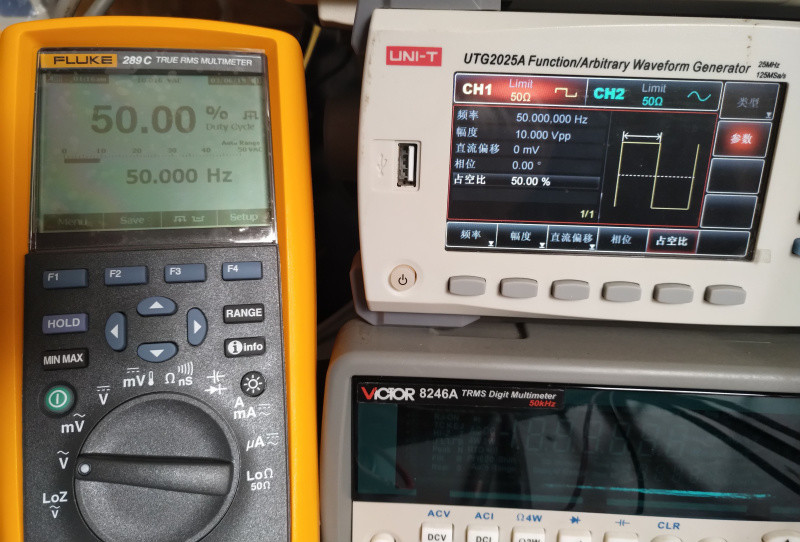

方波占空比测量

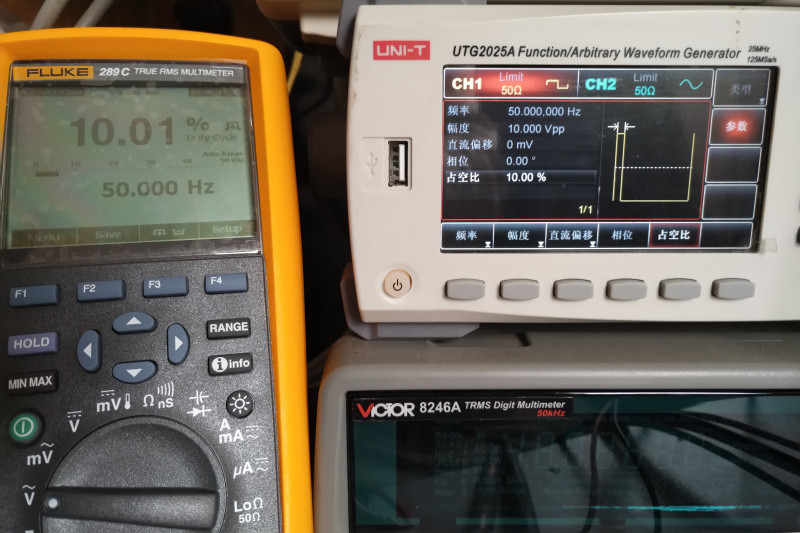

10%占空比

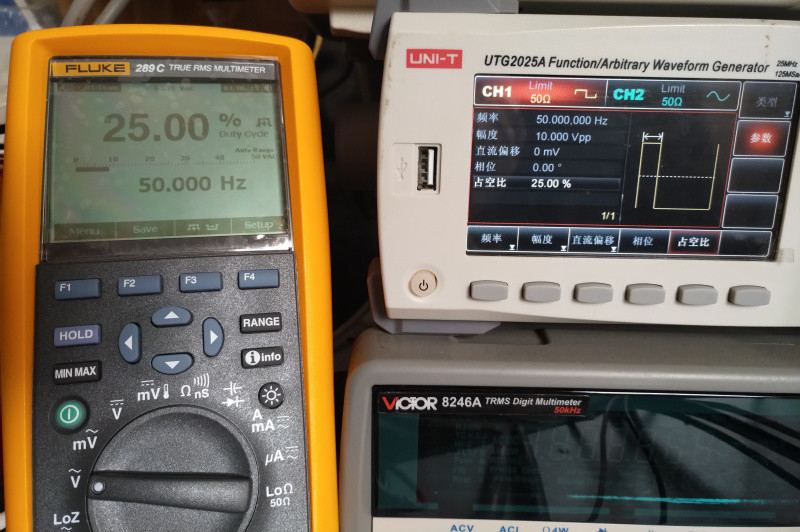

25%占空比

50%占空比

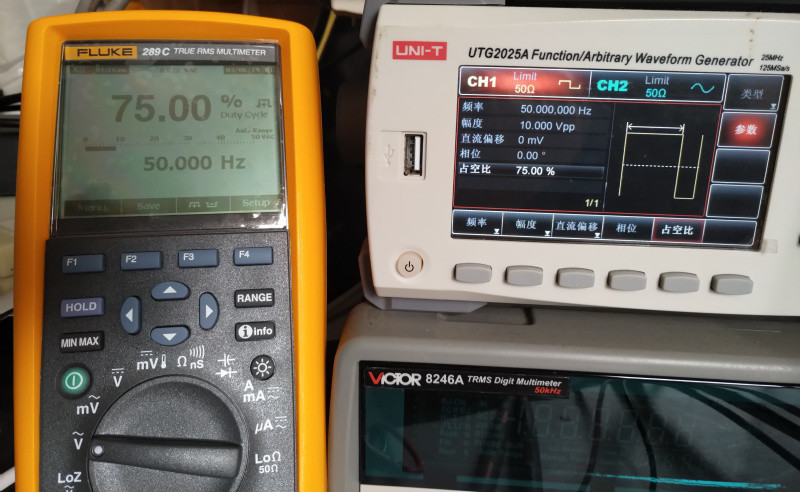

75%占空比

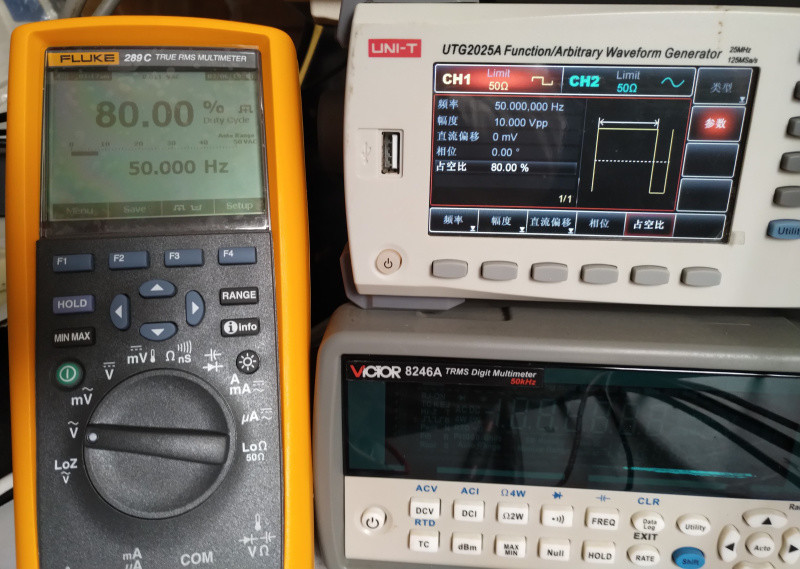

80%占空比

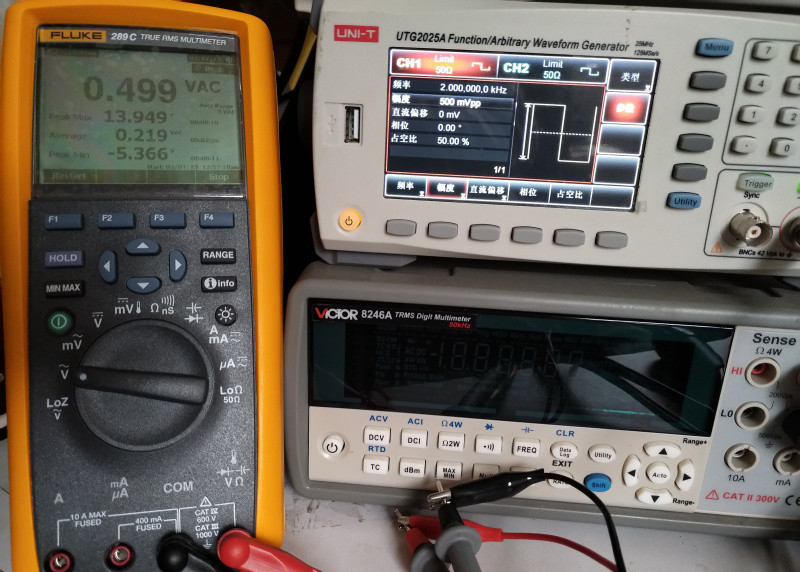

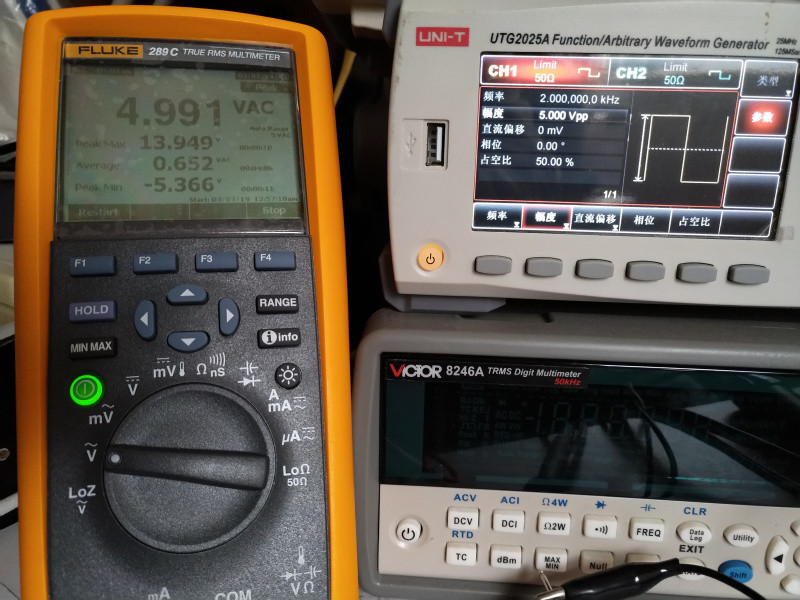

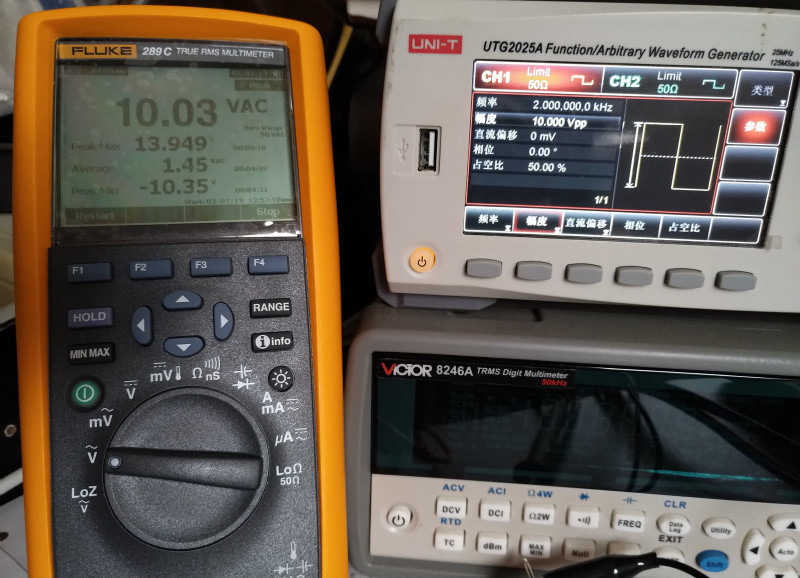

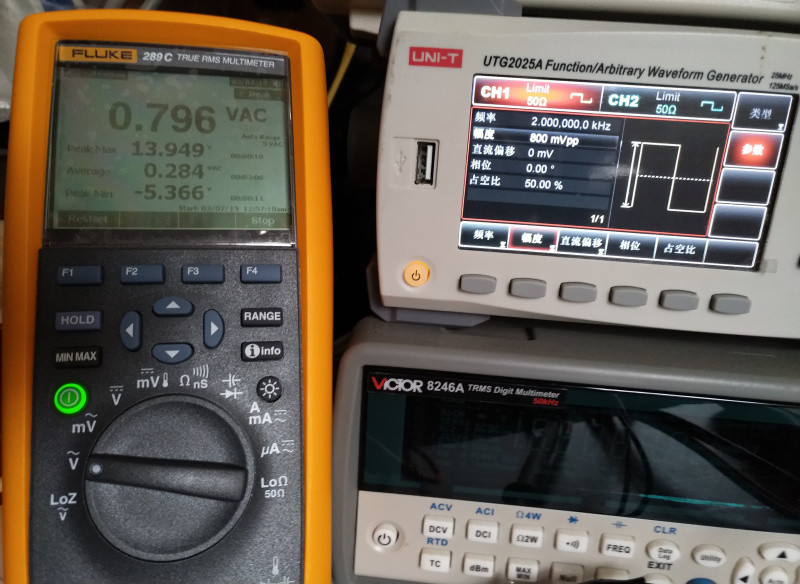

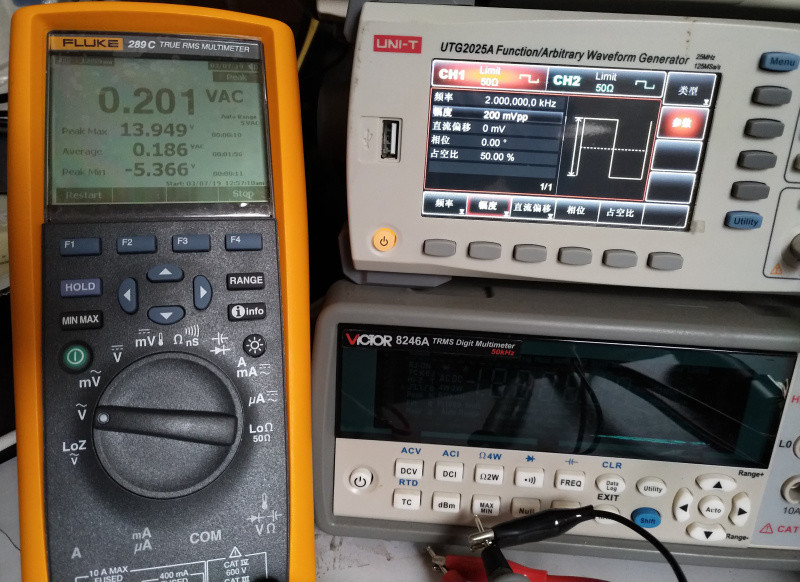

峰值电压测量(Vp)

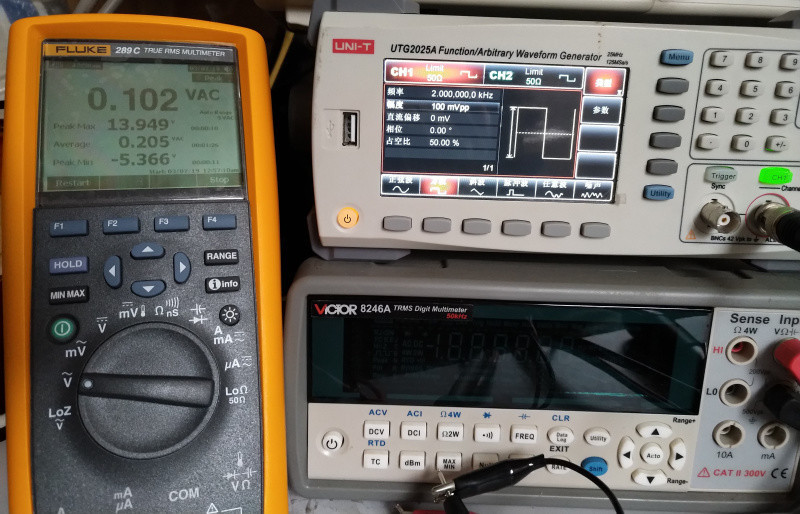

100mVp峰值

200mVp峰值

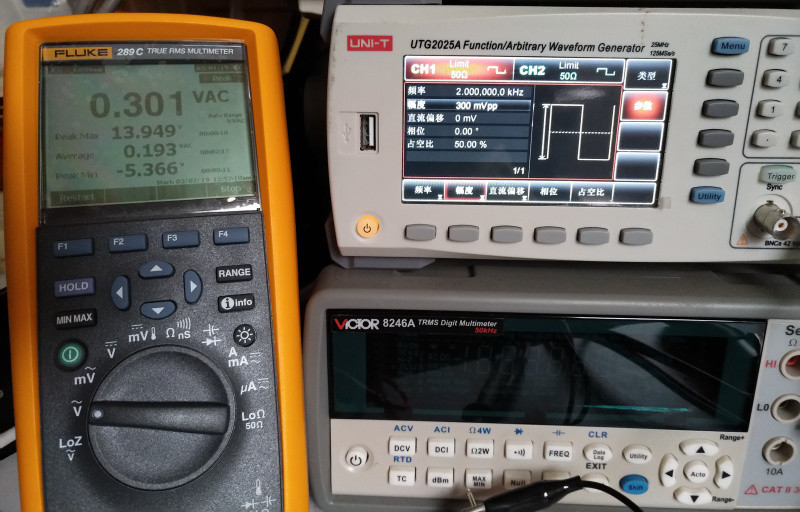

300mVp峰值

500mVp峰值

800mVp峰值

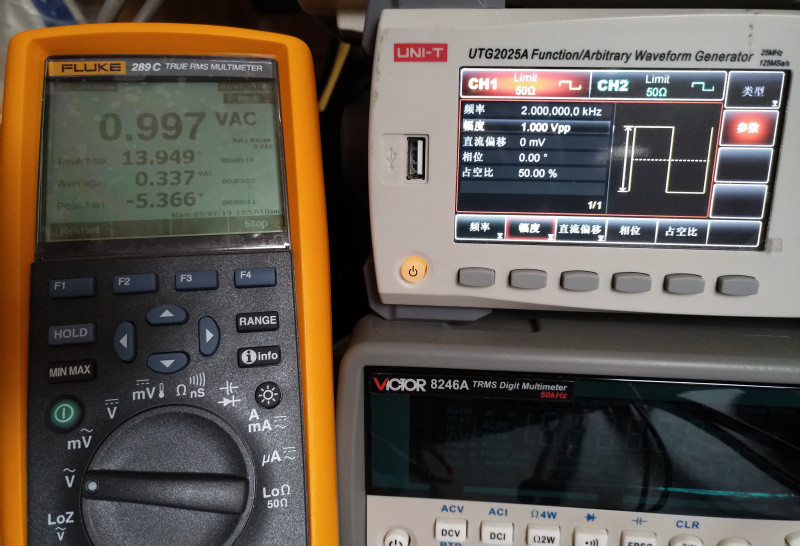

1Vp峰值

2Vp峰值

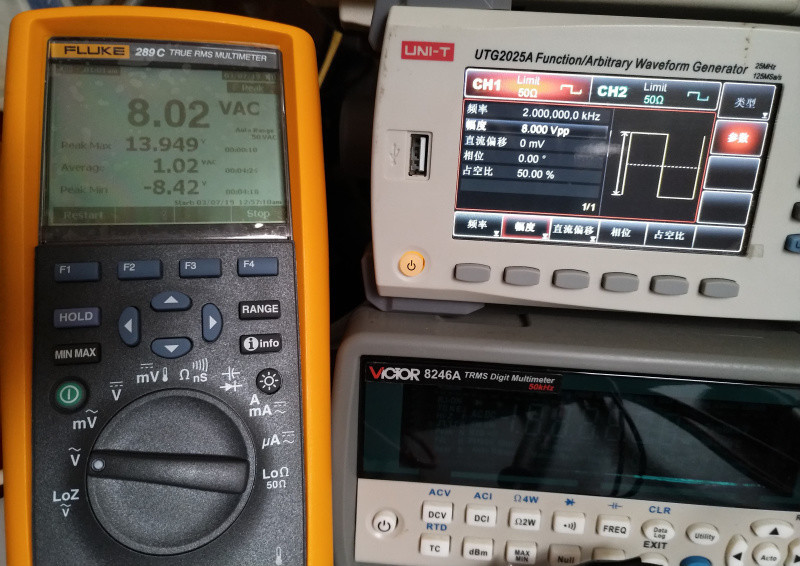

5Vp峰值

8Vp峰值

10Vp峰值









收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（74）

5free 数字大师 2019-3-6 21:47:45
不错！有个波形发生器就是方便。
应该顺便把峰值也测测看
2019-3-6 21:47:45 回复
光速飞行 楼主     数字大神 2019-3-6 22:11:39
本帖最后由 光速飞行 于 2019-3-6 22:34 编辑
5free 发表于 2019-3-6 21:47
不错！有个波形发生器就是方便。
应该顺便把峰值也测测看

是的，有波形发生器是方便，峰值，一有时间就测，289晚上难拍照，要白天才能拍好。
2019-3-6 22:11:39 回复
kyhwhb 数字大神 2019-3-7 06:45:14
289晚上难拍照---显示屏背光也开着吗
2019-3-7 06:45:14 回复
人艰不拆 数字王者 2019-3-7 08:25:10
哈哈，这个信号源比我的好
2019-3-7 08:25:10 回复
光速飞行 楼主     数字大神 2019-3-7 13:55:01
巍巍兴安 发表于 2019-3-7 06:45
289晚上难拍照---显示屏背光也开着吗

开背光太白不好看，不自然。
2019-3-7 13:55:01 回复
光速飞行 楼主     数字大神 2019-3-7 13:55:45
人艰不拆 发表于 2019-3-7 08:25
哈哈，这个信号源比我的好

这个是价格问题，好一点的就会贵一点。
2019-3-7 13:55:45 回复
光速飞行 楼主     数字大神 2019-3-7 15:34:50
5free 发表于 2019-3-6 21:47
不错！有个波形发生器就是方便。
应该顺便把峰值也测测看

峰值已经测量了，加在最后面了。
2019-3-7 15:34:50 回复
人艰不拆 数字王者 2019-3-7 16:00:00
光速飞行 发表于 2019-3-7 13:55
这个是价格问题，好一点的就会贵一点。

输出幅值精度不错！
2019-3-7 16:00:00 回复
光速飞行 楼主     数字大神 2019-3-7 16:40:07
本帖最后由 光速飞行 于 2019-3-7 16:57 编辑
人艰不拆 发表于 2019-3-7 16:00
输出幅值精度不错！

二千块钱，不准的话就没用了。
2019-3-7 16:40:07 回复
人艰不拆 数字王者 2019-3-7 19:11:06
光速飞行 发表于 2019-3-7 16:40
二千块钱，不准的话就没用了。

可以买我的5个半
2019-3-7 19:11:06 回复
光速飞行 楼主     数字大神 2019-3-7 19:24:22
本帖最后由 光速飞行 于 2019-3-7 19:27 编辑
人艰不拆 发表于 2019-3-7 19:11
可以买我的5个半

你这种我以前买过了，不太好用，练手是很好的，不是专业版，现在我一买就要买专业的。
2019-3-7 19:24:22 回复
fanhb 数字小子 2019-5-20 14:57:25

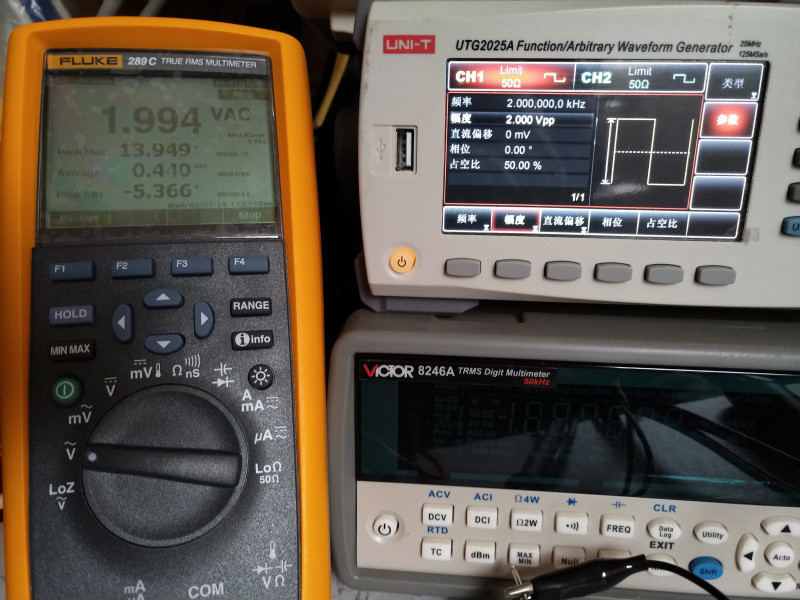

你测峰值这个不对吧，拿100mv第一个说（下同）。289主显示的是0.102vac是真有效值，并不是发生器输出的100mv峰值。289显示的峰值是max13.949，min-5.366。  至于为何289显示的0.102vac真有效值和发生器设置的100mvpp相同， 仅仅是100mv方波的50占空比刚好等于0.102vac有效值。  所以是个乌龙， 你可以试试改变发生器的方波占空比，立马就显示不一样了，
2019-5-20 14:57:25 回复
光速飞行 楼主     数字大神 2019-5-20 21:07:00
本帖最后由 光速飞行 于 2019-5-20 21:51 编辑
fanhb 发表于 2019-5-20 14:57
你测峰值这个不对吧，拿100mv第一个说（下同）。289主显示的是0.102vac是真有效值，并不是发生器输出的100m ...

万用表就是打在峰值档，peak这个档上，就是峰值档,peak,VAC,交流档不是峰值电压不会出现peak的，交流档只显示VAC。发生器输出也是峰值电压，发生器输出最大就是10Vp，20Vpp，真有效值就是7V，为什么不是峰值电压，万用测量峰值电压就是打在交流电压档上，然后再选择峰值档，测量出的电压和输出的峰值也对，示波器测量也对的，不是峰值电压。福禄克错了？优利德也错了？普原也错了？你得去问生产商了。
2019-5-20 21:07:00 回复
fanhb 数字小子 2019-5-20 22:30:06
本帖最后由 fanhb 于 2019-5-20 23:13 编辑
光速飞行 发表于 2019-5-20 21:07
万用表就是打在峰值档，peak这个档上，就是峰值档,peak,VAC,交流档不是峰值电压不会出现peak的，交流档只 ...

仔细看懂我说的什么意思， 你用的是峰值测量没错。我问你，你发峰值测量的图，是看的哪个数值，确定和发生器输出的峰值是一样的？

你测量的100mv峰值图

你测量的100mv峰值图
2019-5-20 22:30:06 回复
光速飞行 楼主     数字大神 2019-5-20 23:36:19
本帖最后由 光速飞行 于 2019-5-20 23:50 编辑
fanhb 发表于 2019-5-20 22:30
仔细看懂我说的什么意思， 你用的是峰值测量没错。我问你，你发峰值测量的图，是看的哪个数值，确定和发生 ...

是看主显示的，0.102Vp，0.102VAC上面是peak，102mVp，多了一点点，就是峰值。发生器，100mVpp显示，其实是100mVp的，是Vpp的话是200Vpp。
2019-5-20 23:36:19 回复
fanhb 数字小子 2019-5-20 23:41:17
光速飞行 发表于 2019-5-20 23:36
是看主显示的，0.102Vp，0.102VAC上面是peak，就是峰值。发生器，100mVpp，其实是100mVp的，是Vpp的话是2 ...

我说的就是这个，这个主显示，显示不是峰值，是真有效值。  底下的三组数值才是峰值，（最大峰值，平均值，最小峰值）  图片删了吧，也可以重新测量上传
2019-5-20 23:41:17 回复
光速飞行 楼主     数字大神 2019-5-20 23:53:42
本帖最后由 光速飞行 于 2019-5-20 23:55 编辑
fanhb 发表于 2019-5-20 23:41
我说的就是这个，这个主显示，显示不是峰值，是真有效值。  底下的三组数值才是峰值，（最大峰值，平均值 ...

不对，上面主显示明明是peak就是峰值，下面的才不对，误差太大了，我得看说明。
2019-5-20 23:53:42 回复
光速飞行 楼主     数字大神 2019-5-21 00:04:17
本帖最后由 光速飞行 于 2019-5-21 00:07 编辑

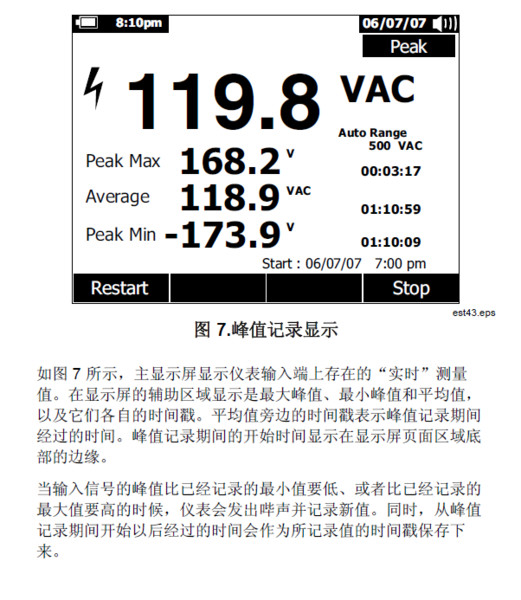

应该不错的，看图，下面的三项不是实时值。这些是记录这前的测量值，是有日期的，不是当时值，没有错误。


2019-5-21 00:04:17 回复
fanhb 数字小子 2019-5-21 00:06:20
光速飞行 发表于 2019-5-20 23:53
不对，上面主显示明明是peak就是峰值，下面的才不对，误差太大了，我得看说明。 ...

主显示那根本不是峰值显示，是真有效值显示。 至于你测量的图片上主显示为何显示的数值和发生器设置的峰值一样，是因为你发生器设置的是方波，又刚好设置的占空比是50，这样的信号真有效值就刚好是你设置的峰值，所以表显示的一样。
2019-5-21 00:06:20 回复
