数字万用表二极管档测量开关电源1H0165R芯片的发现

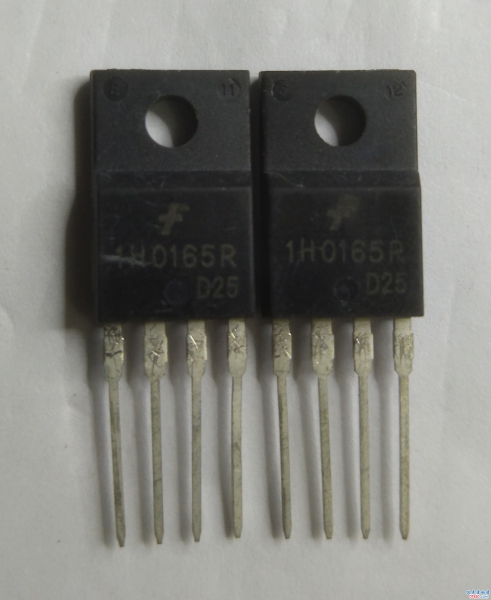

　　　开关电源1H0165R芯片

1脚	2脚	3脚	4脚
接黑笔	接红笔	接红笔	接红笔
	OL	OL	1.8～2.3V
接红笔	接黑笔	接黑笔	接黑笔
	0.5～0.6V	0.5～0.6V	0.6～0.7V

这些参数是胜利8246A台表二极管档开路电压2.93V，溢出电压2.2V，电流0.3mA。众仪VC903钳表和ZT203笔表二极管档开路电压3.2V，溢出电压3V,电流1.7mA,1.6mA。优利德UT33B+二极管档开路电压2.1V，溢出电压2V，电流0.8mA。开路测量得的结果。在实践中测得这些参数的1H0165R才能正常使用。不同的表二极管档开路电压不同，但只有4脚有所变化其他脚相同，上面这个表的测量结果芯片是好的，能用的芯片。

　开关电源1H0165R芯片

1脚	2脚	3脚	4脚
接黑笔	接红笔	接红笔	接红笔
	OL	OL	OL（趣事就在这个脚上）
接红笔	接黑笔	接黑笔	接黑笔
	0.5～0.6V	0.5～0.6V	0.6～0.7V

安捷伦34405A二极管档开路电压4.2V，溢出电压1.2V，电流0.8mA。优利德UT71E二极管档开路电压2.7V，溢出电压2V，电流1.8mA。华谊MS8236二极管档开路电压3.2V，溢出电压1.5V，电流1.2mA。测量结果，好的芯片和坏的芯片一样，分不出来，原来这些数字表的二极管档测量这个四脚没有电压，都是测量电压超过了溢出电压，才没有读数。

安捷伦34405A二极管档测量不出好坏，从测量结果看和二极管档的电压高低无关，与万用表方案有关，不同的方案测量出元器件参数就不一样，我没图纸也说不准。指针表也同样测量不出好坏，众仪的VC903钳表二极管档也很好用，开路电压3.2V。

没看懂楼主想说啥

数表二极档不是关心开路电压（只能点亮发光管），打阻值是要关心最大显示电压和电流。（会用指针表的都知道）。
二极档和指针的电阻档用来估测零件和打阻值，首先要明白这是山寨的土法，必须同一型号的表对比才有意义。


二极档F87V、289、DT4282、A1272、ZT111、109 、UT139等等 都是不错的，内行不会把这几款表去测同一零件，只会同一款表去侧零件作对比。
也就是过去的图纸上会注明以上数据是500型测的。

光速飞行 发表于 2017-12-10 12:56
安捷伦34405A二极管档测量不出好坏，从测量结果看和二极管档的电压高低无关，与万用表方案有关，不同的方案 ...

这个真得注意，电脑电源用这芯片，

散淡021 发表于 2017-12-12 16:23
没看懂楼主想说啥

数表二极档不是关心开路电压（只能点亮发光管），打阻值是要关心最大显示电压和电流。（ ...

连图表都没看清楚，就乱说，我才不知道你在说什么？

勇闯沙滩 发表于 2017-12-12 18:23
这个真得注意，电脑电源用这芯片，

这段时间我买２０片，只得３片可以用，现在买配件真难买。

光速飞行 发表于 2017-12-12 19:26
连图表都没看清楚，就乱说，我才不知道你在说什么？

发帖是为了交流，我的文字使你误会，请谅解。
现在又看了你的帖，你没有搞清二极档：开路电压和最大显示电压的区别。

打阻值要选二极档最大显示电压高的表，不是开路电压高的表，你的台表（34405A）可能最大显示电压（厂家叫量程）是1.00000--1.20000V。 这种表的二极档只能打反向阻值。
网上视频经常看到有些老师在教学生时，他自己的表，黑表笔焊根钢针，红表笔不焊钢针（只教学生打反向阻值）。不少电路板上的反向就是个二极管的正向压降（楼主上面不就是吗），而正向阻值更能反应说明问题。
这个不是台表的错，台表有台表的用处，玩具表有玩具表的用处，所以一般常见的维修玩具表OK。


一定要拿台表二极档打阻值，拿波波测电压，只能说是个人爱好。

光速飞行 发表于 2017-12-12 19:26
连图表都没看清楚，就乱说，我才不知道你在说什么？

朋友

大家都在看，


我波波刚开始学着用，台表根本没摸过，在这方面我要向你学习。
理论上我不是读这个专业的。

二极档也没理论好学，但这是搞维修工作最基本的常识。

散淡021 发表于 2017-12-12 20:19
发帖是为了交流，我的文字使你误会，请谅解。
现在又看了你的帖，你没有搞清二极档：开路电压和最大显示 ...

在这里全是测量电压，这个芯片，测量电阻没用，我查了很多说明书，都没有一个说明书上有最大显示电压的参数，你从那里找到的？

散淡021 发表于 2017-12-12 20:20
朋友

大家都在看，

看就好，这个芯片只有４脚有电压变化，有些表可以测得电压，有些又没测得得电压。

光速飞行 发表于 2017-12-12 20:31
在这里全是测量电压，这个芯片，测量电阻没用。

明白了
老师你好！
你可能是专业的技术人员，二极档测出的是压降（电压）

阻值是维修行业的术语（土话），也是老的指针表的习惯叫法，老的1.5V 表没有IV刻度，后出的3V表有IV刻度，大家习惯看指针表的电阻档刻度，不看IV刻度，现在用数表二极档还是叫阻值，其实应该叫压降。

光速飞行 发表于 2017-12-12 20:36
看就好，这个芯片只有４脚有电压变化，有些表可以测得电压，有些又没测得得电压。 ...

老师你好

学生看懂了，你要选二极档最大显示电压高的表， 如玩具表ZT111

千万不要选34405A  二极档开路电压高的表（4.2V）


老师有空测测你的台表34405A 二极档最大显示电压是多少，不是开路电压4.2V

散淡021 发表于 2017-12-12 20:42
明白了
老师你好！
你可能是专业的技术人员，二极档测出的是压降（电压）

电压就是电压，电阻就电阻，不管专业，不专业，也不可能乱起名字。

散淡021 发表于 2017-12-12 20:51
老师你好

学生看懂了，你要选二极档最大显示电压高的表， 如玩具表ZT111

我对显示电压不感兴趣，只想找出不同的规律。

光速飞行 发表于 2017-12-12 20:56
电压就是电压，电阻就电阻，不管专业，不专业，也不可能乱起名字。

电流是正极流向负极，但实际是负极流向正极。
阻值叫法我个人也反对，你可网上看视频，培训学校的都在教学生叫阻值，不是我的发明。

上面二个例子说明，错误的习惯，有时我们不得不随大流，要不大家无法交流。

散淡021 发表于 2017-12-12 21:05
电流是正极流向负极，但实际是负极流向正极。
阻值叫法我个人也反对，你可网上看视频，培训学校的都在教学 ...

在各个论坛，用语都很专业的，我没发现在哪个论坛，有乱用专业术语的。

光速飞行 发表于 2017-12-12 21:01
我对显示电压不感兴趣，只想找出不同的规律。

老师你发现了不同表的二极档在测你上面的零件有差异，

你对最大显示电压（这个叫法也是山寨的，是我先叫出来的）不感兴趣，就搞不清二极档的差异。
二极档：开路电压高只能点亮发光二级管有用， 估测零件和跑电路板要关心和选二极档最大显示电压高的表。

散淡021 发表于 2017-12-12 21:23
老师你发现了不同表的二极档在测你上面的零件有差异，

你对最大显示电压（这个叫法也是山寨的，是我先 ...

这个要看表的电路方案，才能知道其原理，就知道它的二极管的供电方式。

你到38论坛看这位大师发表的帖，你的疑惑就会迎刃而解的。

SG830 发表于 2017-12-12 23:03
你到38论坛看这位大师发表的帖，你的疑惑就会迎刃而解的。

我在哪里呢，没发现有什么可以解疑的，开路电压，就是空载电压，带上负载测量就负载电压，他是把二极管档带负载能力强的表，说成了显示电压。
