修博世10.8-2-Li电钻

发表于：2019-3-21 19:17:06 4514
电子产品
行为类别: 维修
产品类别: 工具
电子品牌: 博世（Bosch）
电子产品关键字: 博世10.8-2-Li电钻

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

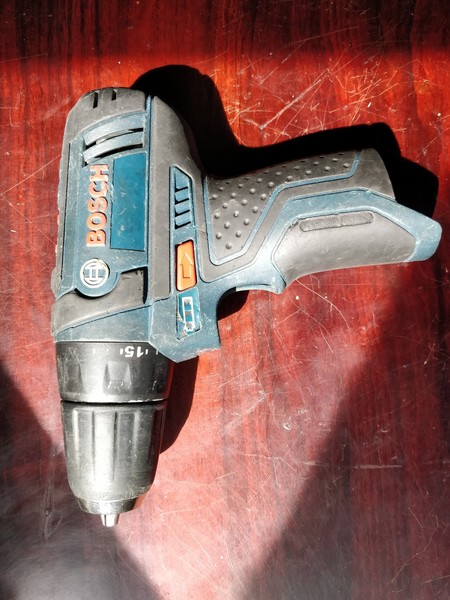

某鱼收得一个博世10.8-2电钻，快慢档正常，正反转正常，无极调速哪儿去了？？？

拆！

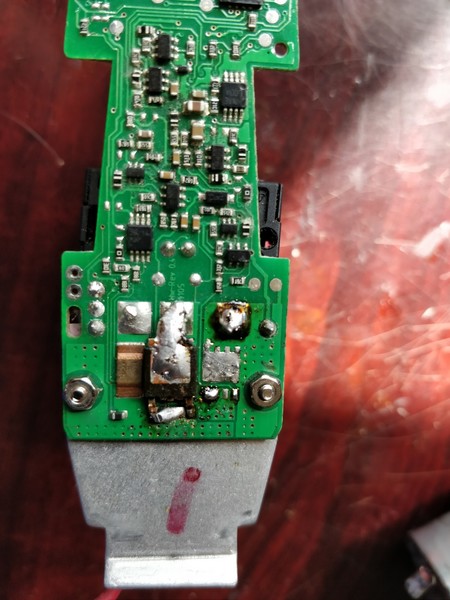

主控板有修的痕迹

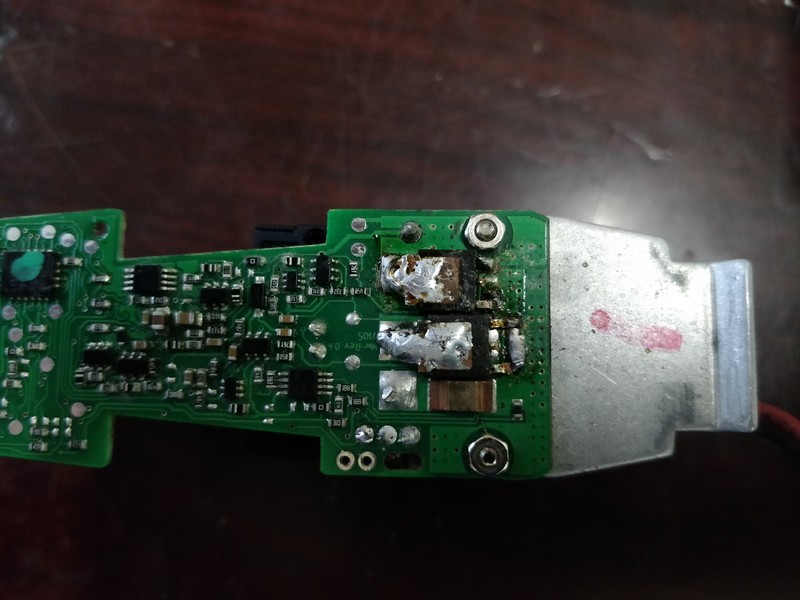

好像缺件。
上网查。

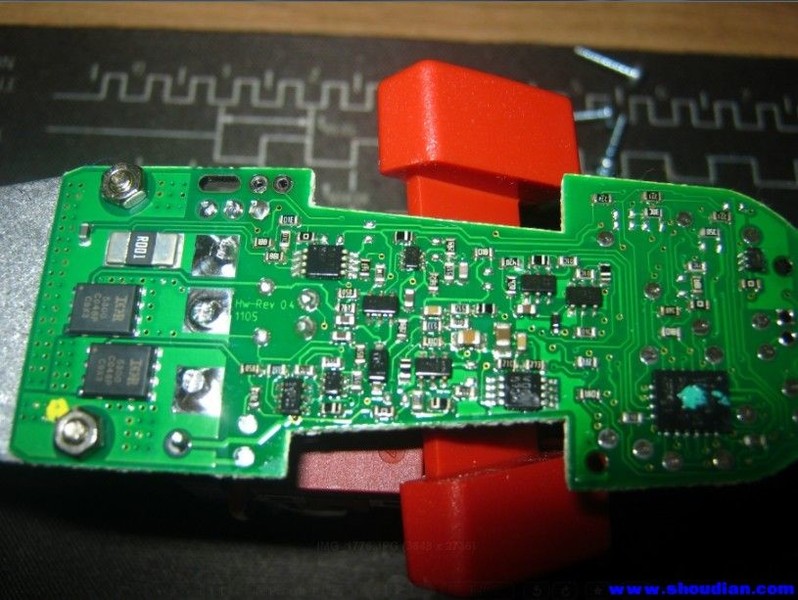

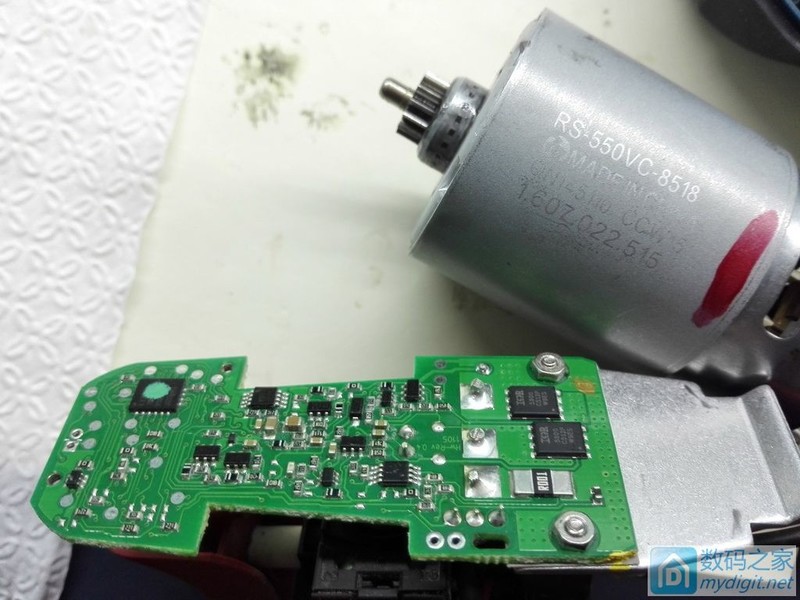

应该是这样

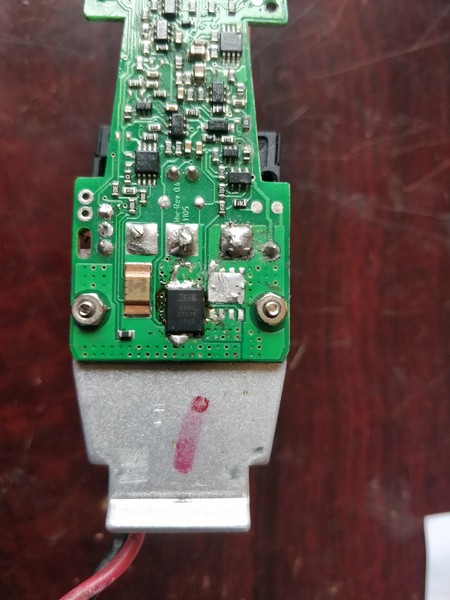

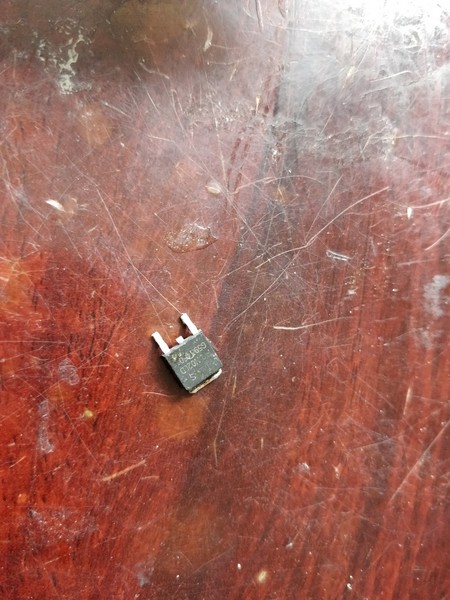

测一测，管子坏了，拆下来，没有同型号管子。

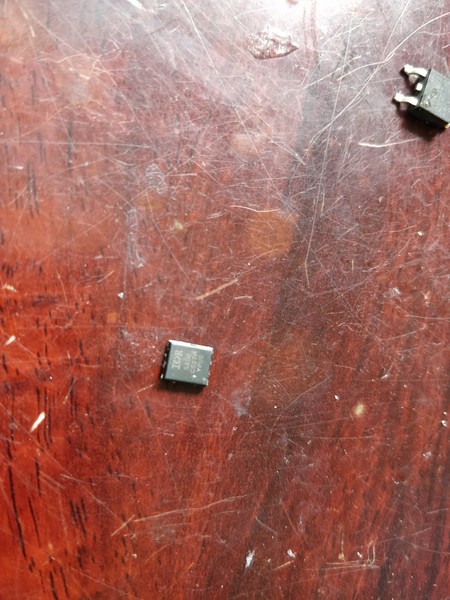

电脑主板拆了两个。拆了一下百度，30V，80A，MOS管，差不多。
角位置不对，找对脚位置，反着焊上。

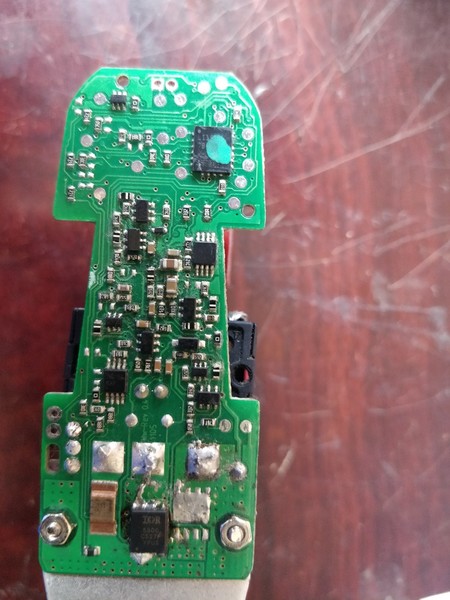

装上OK。
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享

评分

参与人数 1金钱 +5 仪表币 +10 收起 理由
43545 + 5 + 10 赞一个!

查看全部评分总评分 : 金钱 +5 仪表币 +10

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（11）

lqzhang03 楼主     数字探长 2019-3-21 19:23:45
有个疑问，这个主控板焊一个MOS就可以正常运行，见第八图，为什么要两只MOS管？？？是制动用的吗？还请大神解答一下，先谢谢啦。
2019-3-21 19:23:45 回复
szb314 数字梦想家 2019-3-22 08:03:03
lqzhang03 发表于 2019-3-21 19:23
有个疑问，这个主控板焊一个MOS就可以正常运行，见第八图，为什么要两只MOS管？？？是制动用的吗？还请大神 ...

好像是有刹车功能
2019-3-22 08:03:03 回复
刘大大 数字梦想家 2019-3-22 10:39:27
电动螺丝刀有急停松掉就不转了
2019-3-22 10:39:27 回复
勇闯沙滩 数字大神 2019-3-22 11:51:23
还得是名牌的电器，拆过山寨的太简单。
2019-3-22 11:51:23 回复
kyhwhb 数字大神 2019-3-22 13:59:31
电路板器件不少，够繁杂！
2019-3-22 13:59:31 回复
yhg 数字大师 2019-3-22 17:35:55
想不到原来正宗的电钻的调速电路这么复杂
2019-3-22 17:35:55 回复
lqzhang03 楼主     数字探长 2019-3-23 07:25:30
谢谢回复。
2019-3-23 07:25:30 回复
锐意如风 数字探长 2019-3-23 09:09:13
楼主厉害了。
2019-3-23 09:09:13 回复
ynqjzzh 数字梦想家 2019-3-23 14:10:45
还好修好了
2019-3-23 14:10:45 回复
西林迷 数字精灵 2019-3-23 20:32:42
竟然还有这种操作！
散热能跟得上？
2019-3-23 20:32:42 回复
ynqjzzh 数字梦想家 2019-3-24 11:11:42
我有一把，小贵
2019-3-24 11:11:42 回复
