拆个“我愿意”蓝牙音箱，换电池。

好多年以前买的蓝牙音箱，买回来以后听了几次就一直吃灰去了。。。
这两天又翻出来了，准备拿到单位去，听听收音机啥的。
结果发现不开机了。插电源能开机，关机后充电几分钟就灭灯了。。。看来是电池不行了。

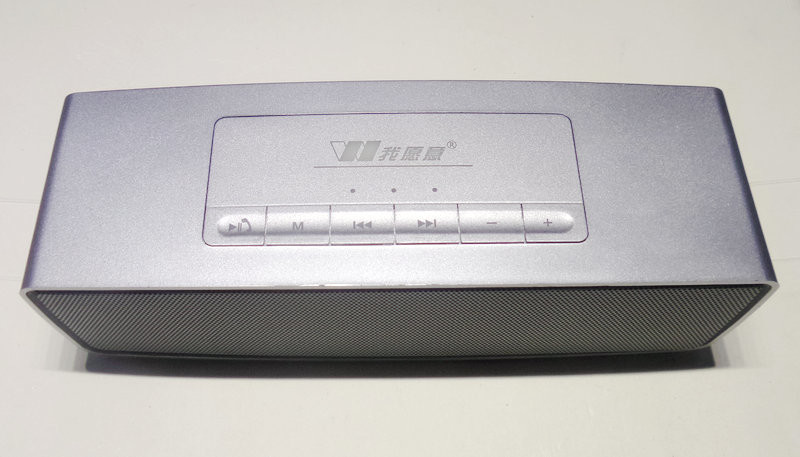

造型还凑合，仿bose soundlink mini的外观。

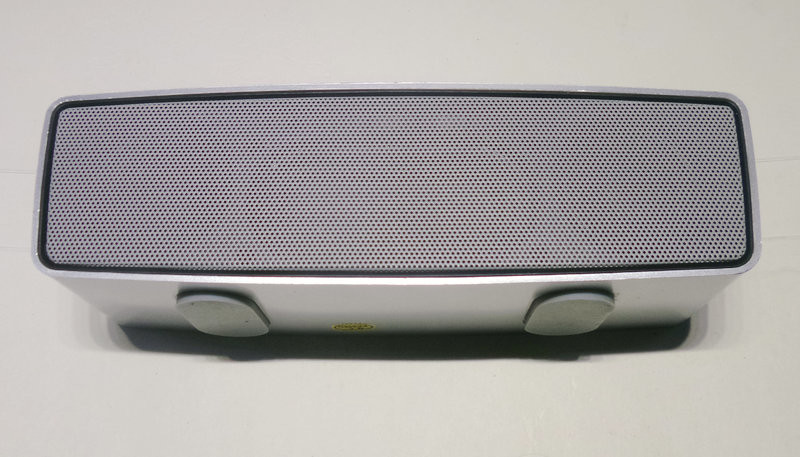

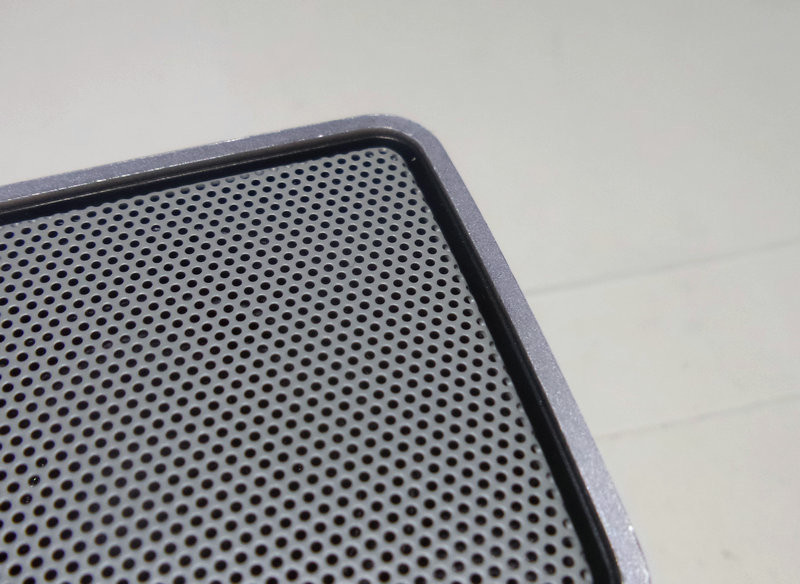

正面金属网。

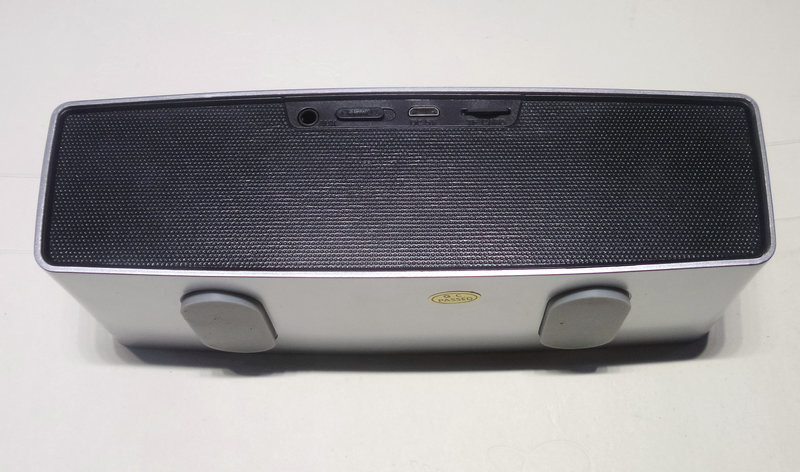

背面塑料壳。

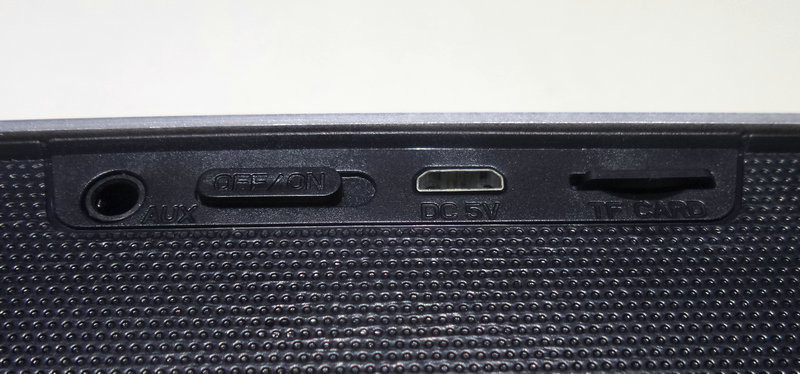

AUX口，开关，充电口和卡槽。


一般这种音箱都是要先拆了金属网。

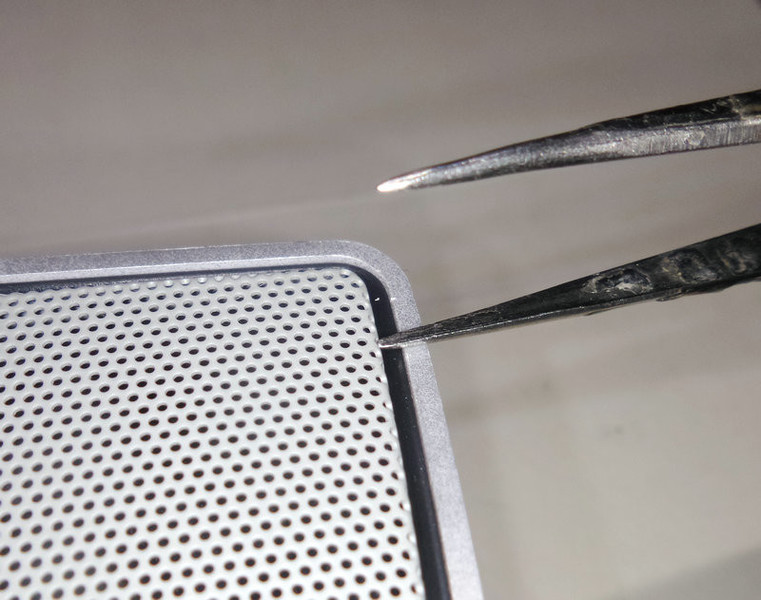

用镊子小心的撬开金属网。

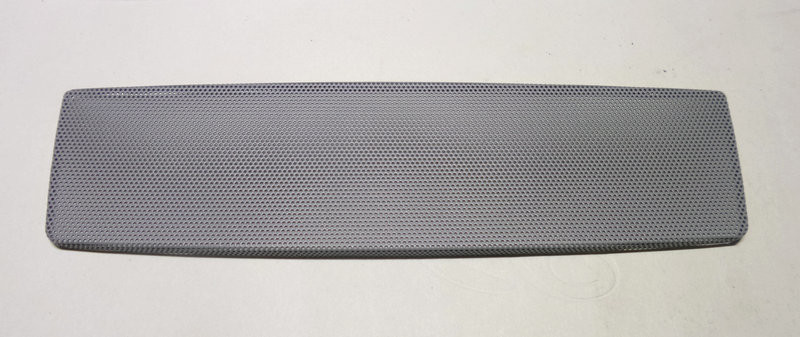

周围都撬一下，就可以拿下来了。

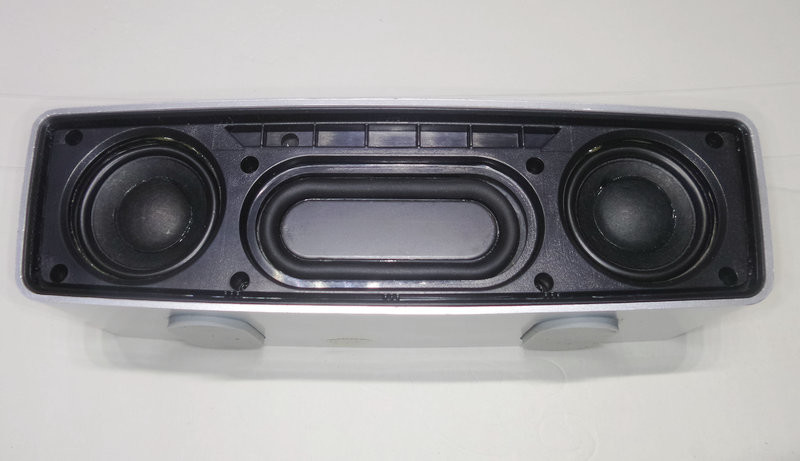

拆掉金属网以后可以看见喇叭和低频辐射盆了。

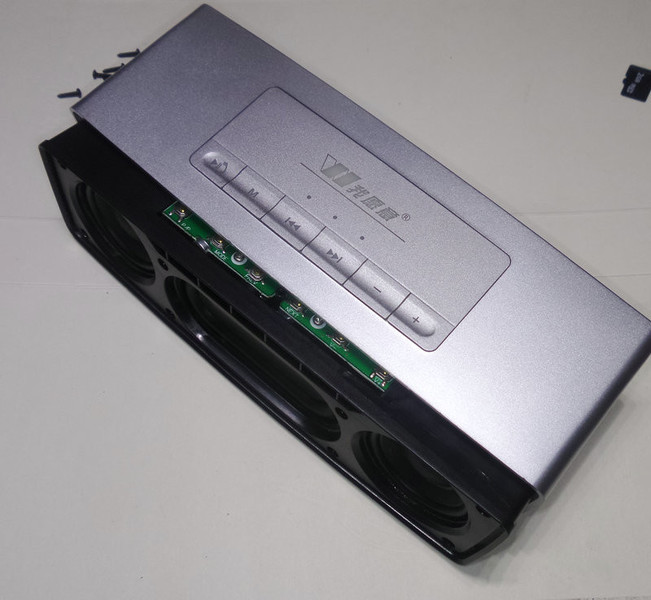

拆完上面的螺丝，可以抽出喇叭周围的黑色外壳。

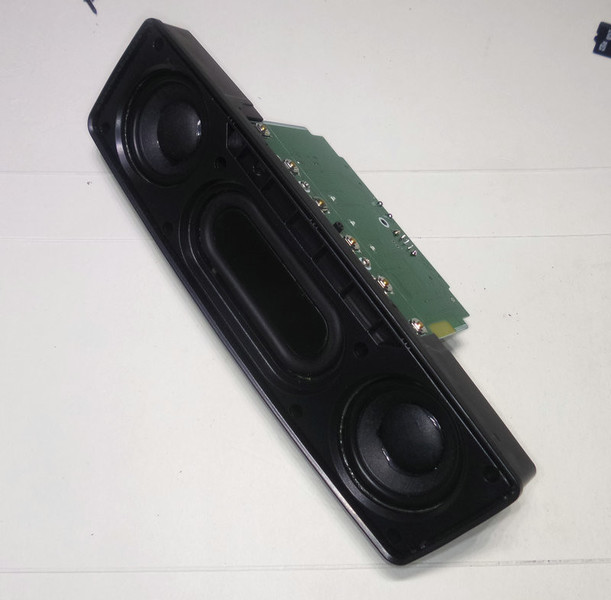

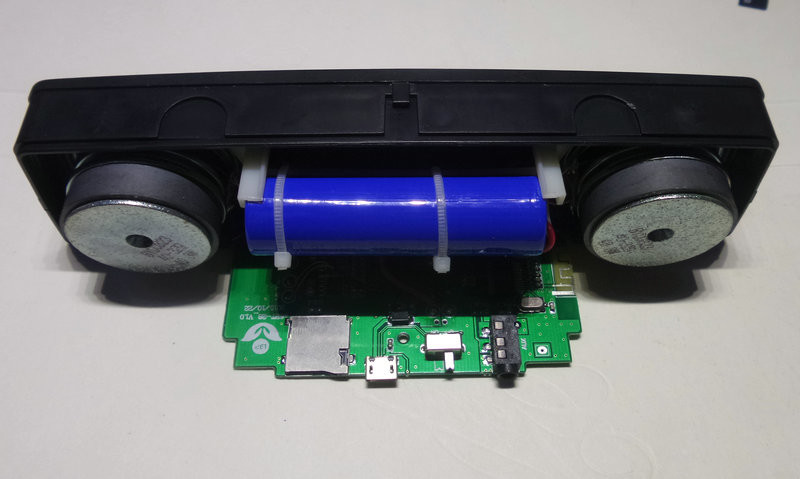

抽出来的内脏。


后半部分外壳也能推出来。

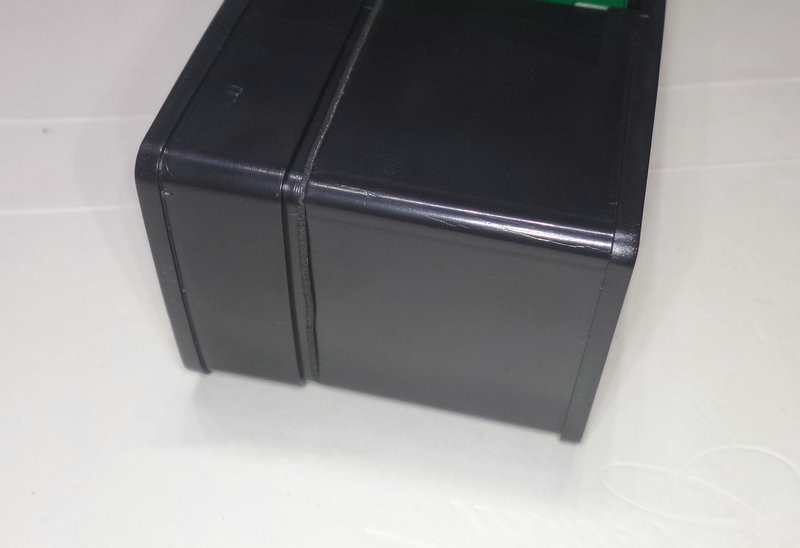

前后抽出以后还是可以扣在一起合并成箱体的。

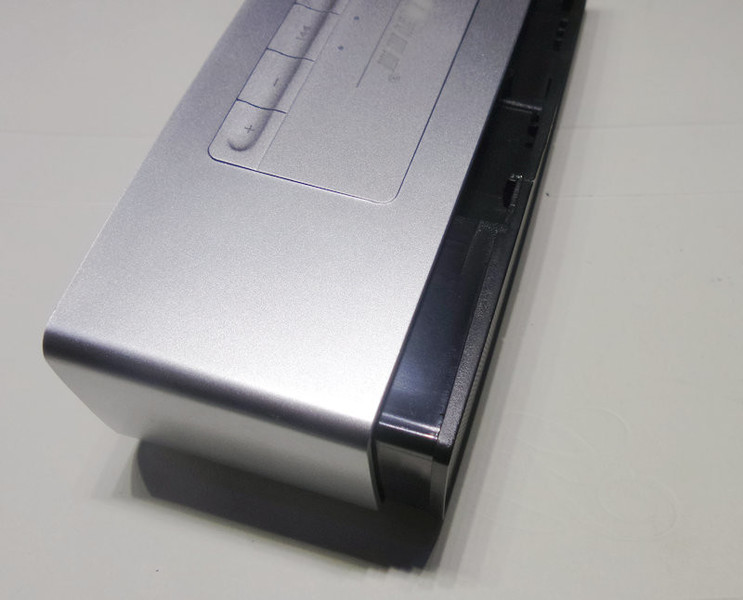

银色部分只是个外套。

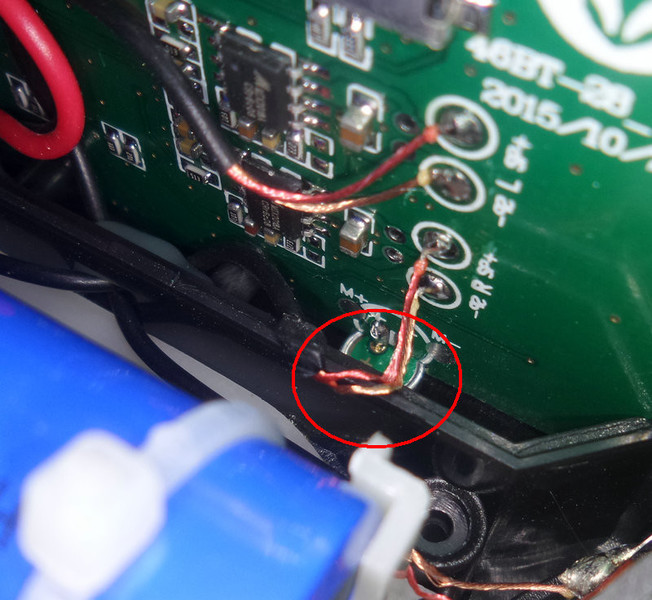

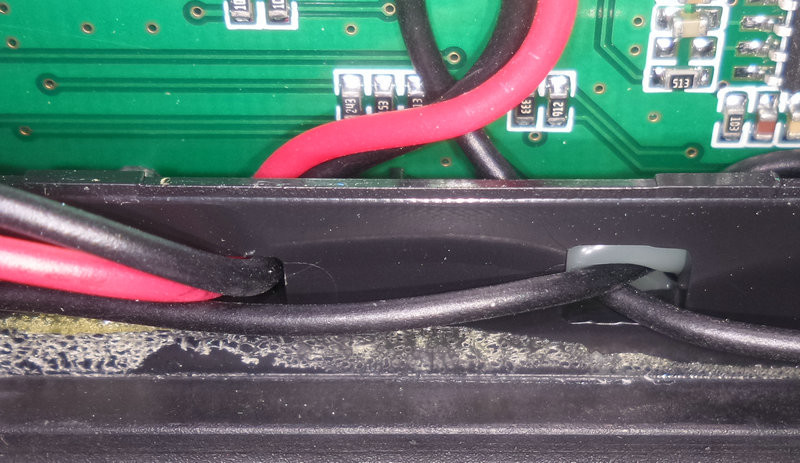

拆开以后发现喇叭线居然被压在外壳接缝了。。。

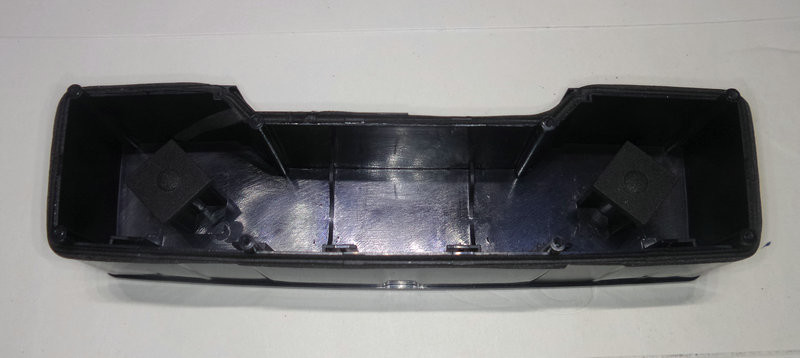

后盖部分，有两块黑色泡沫支撑喇叭。

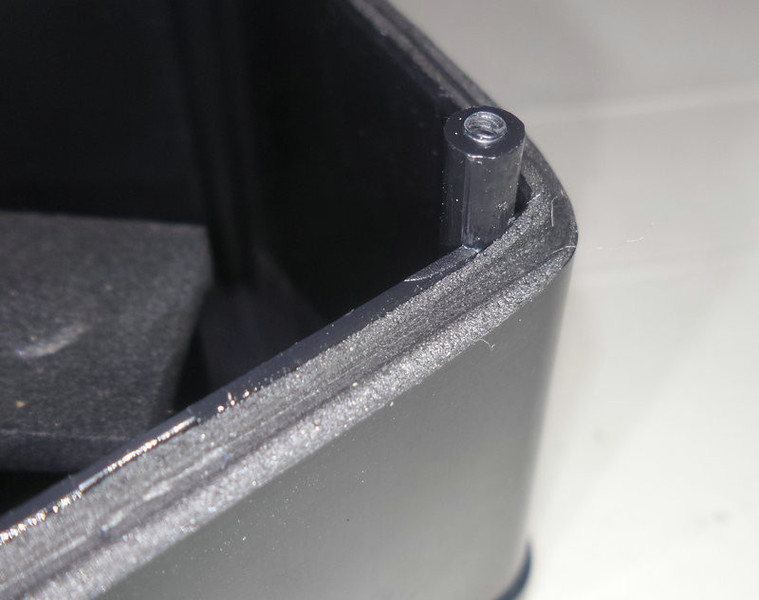

外壳接缝部分有泡沫胶条密封。

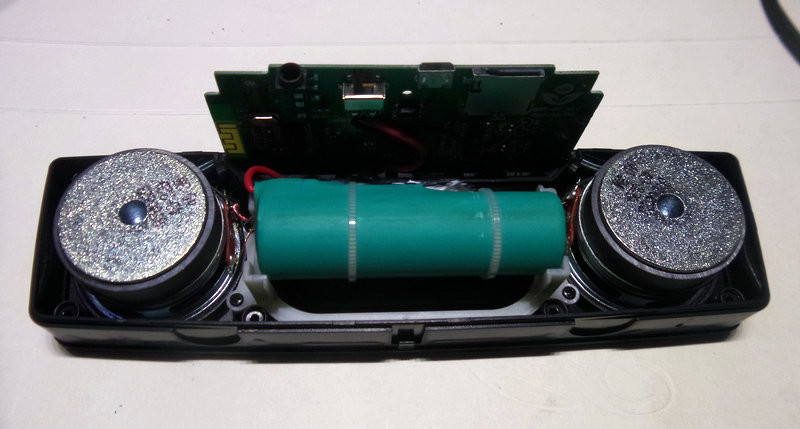

内脏部分。

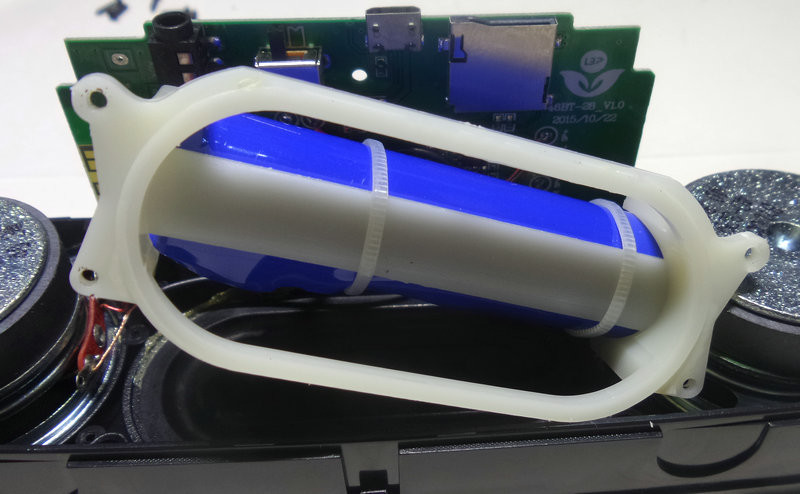

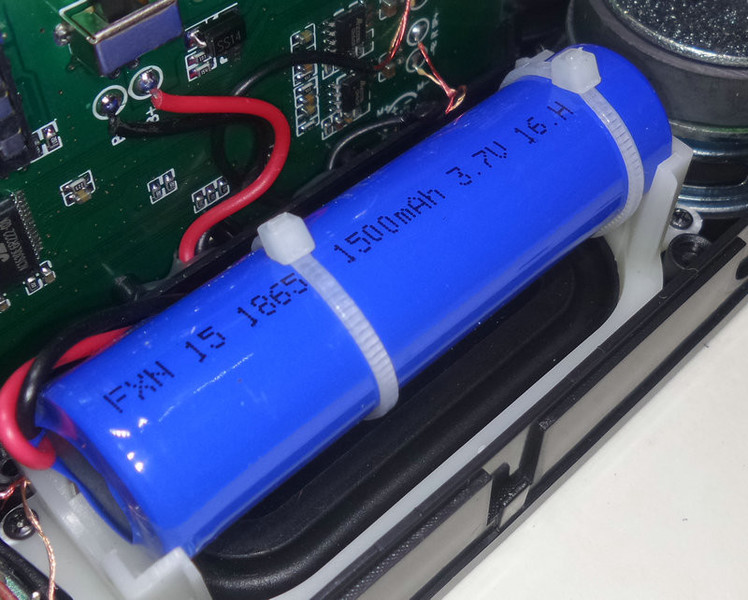

电池用扎带固定在支架上。


支架四角有螺丝。这个支架除了固定电池以外，还用来固定低频辐射盆。

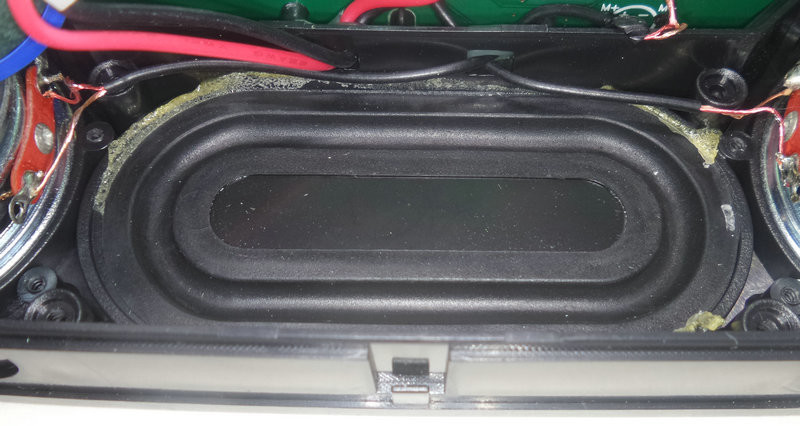

低频辐射盆


喇叭，电池的导线孔周围有热熔胶密封。

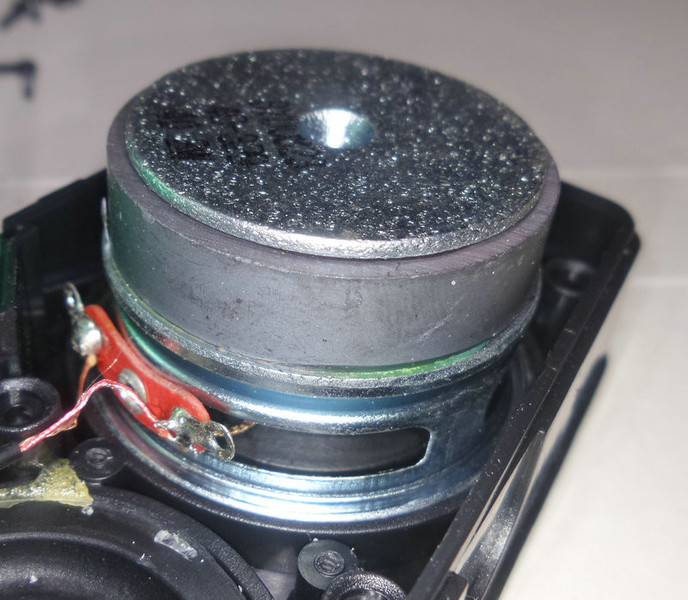

喇叭看上去还凑合。

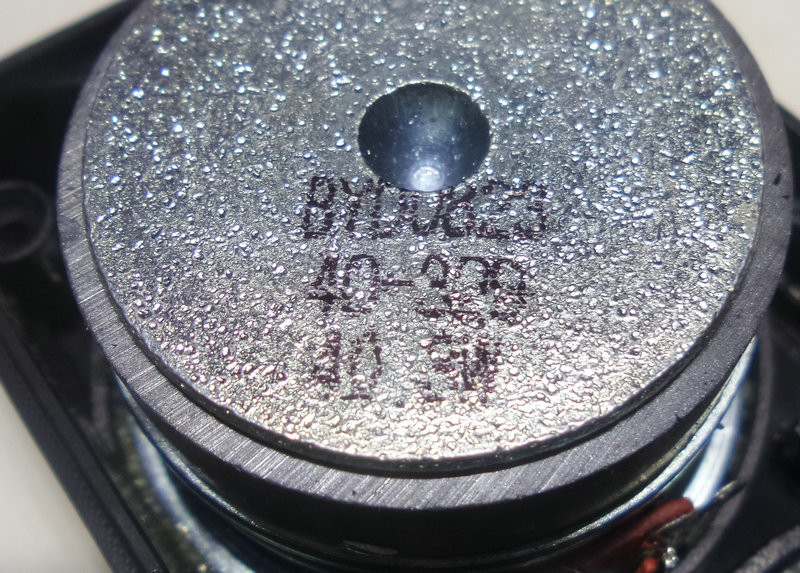

4欧3W的小喇叭。

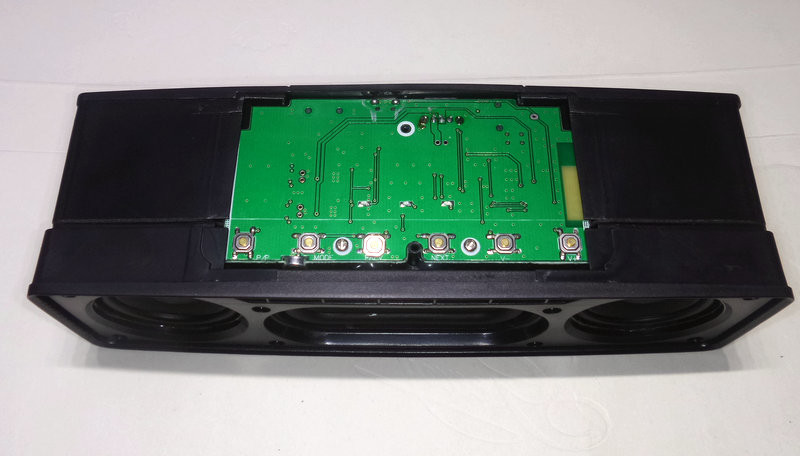

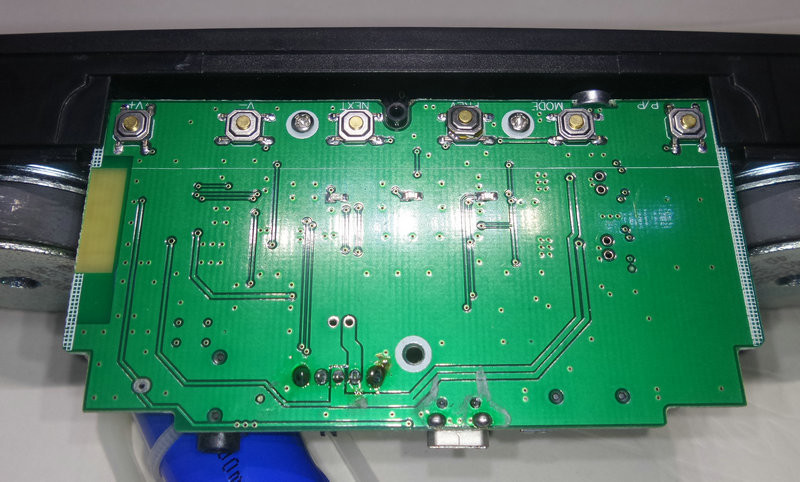

电路板上面主要是按键和指示灯。

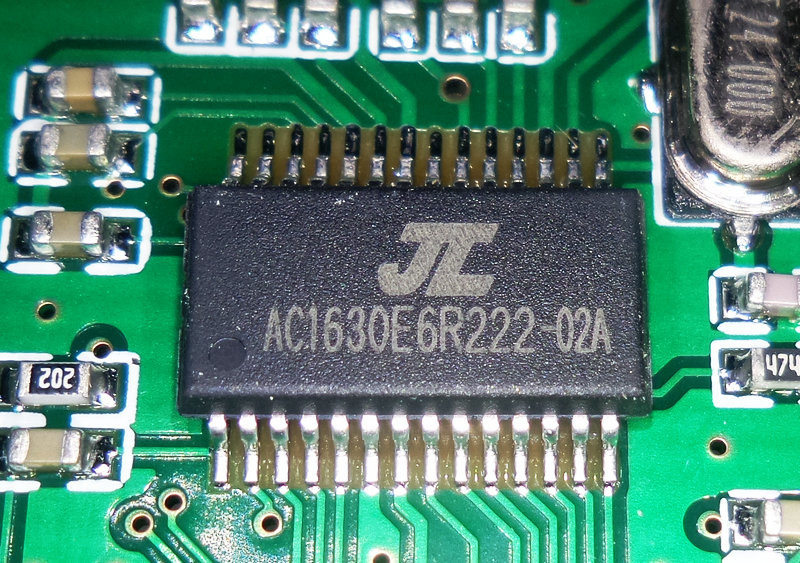

背面的主控。搞不明白为啥这类音箱的主控都不支持随机播放呢？

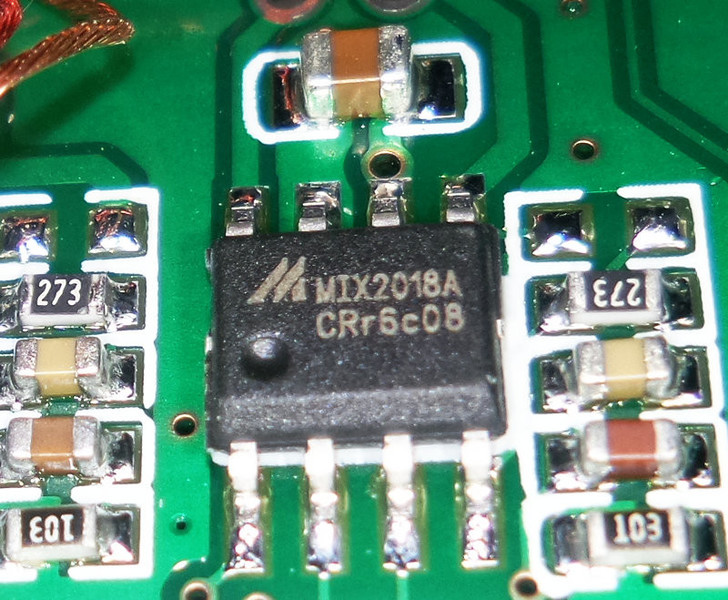

两个mix2018功放。

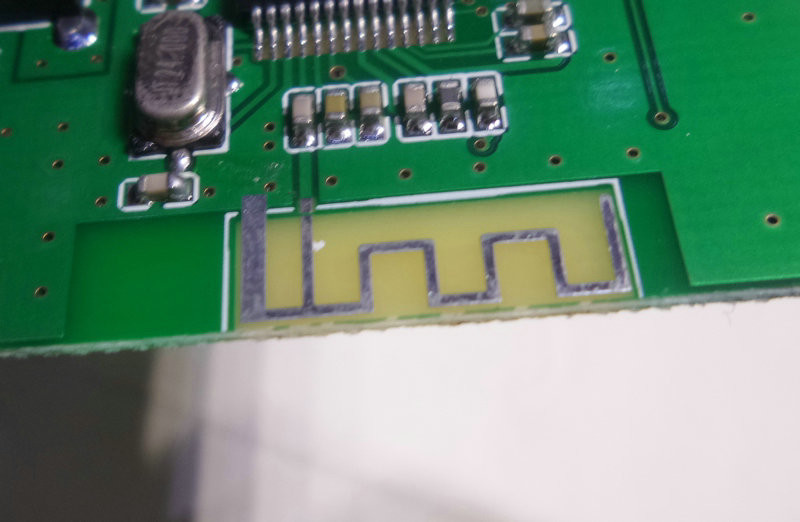

蓝牙天线。

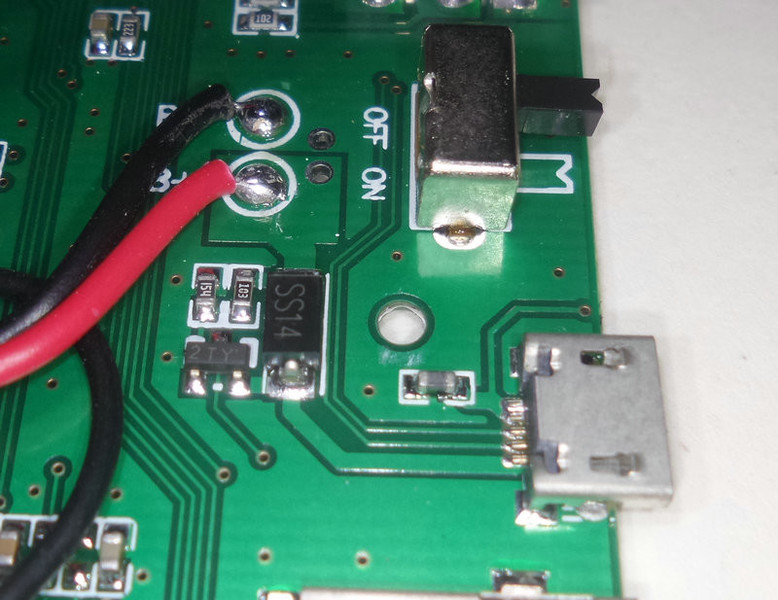

充电部分，5V直接通过一个肖特基对电池充电。。。

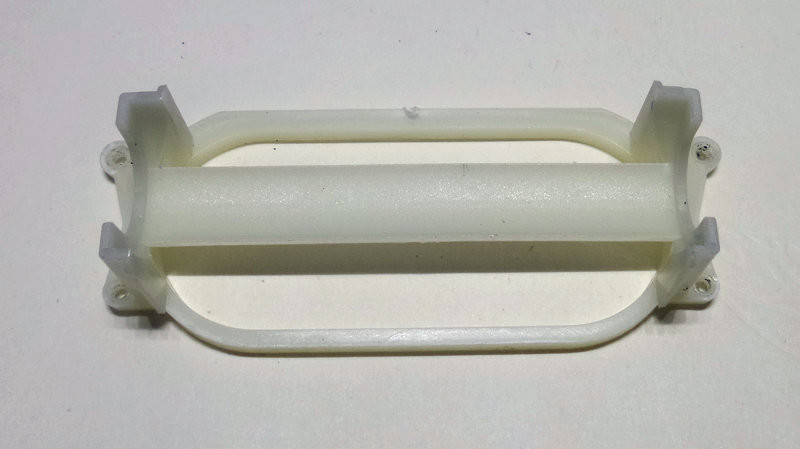

拆下来的电池支架。

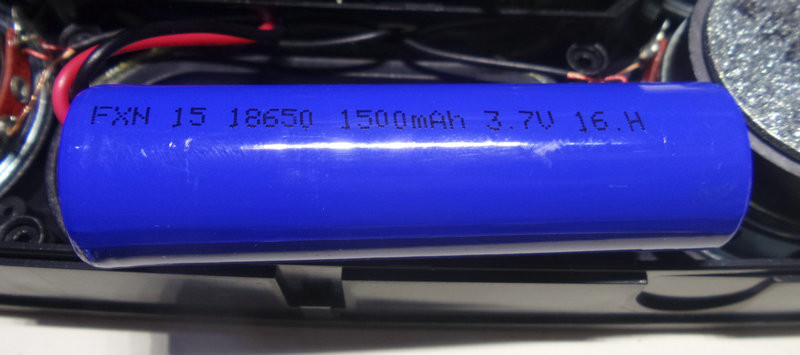

扒了电池皮，里面还一层。。。标称1500mah，估计。。。玄。。。

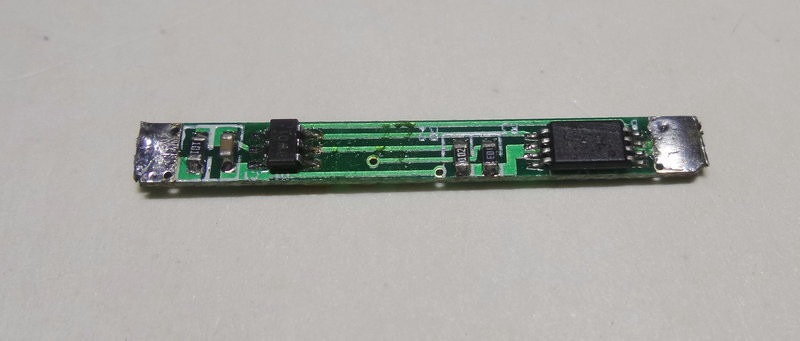

电池的保护板。

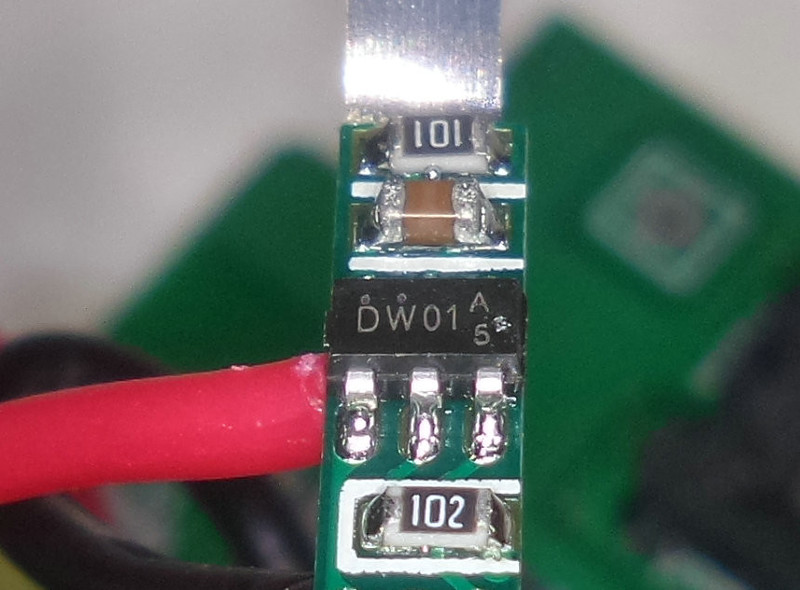

保护板上的IC，DW01

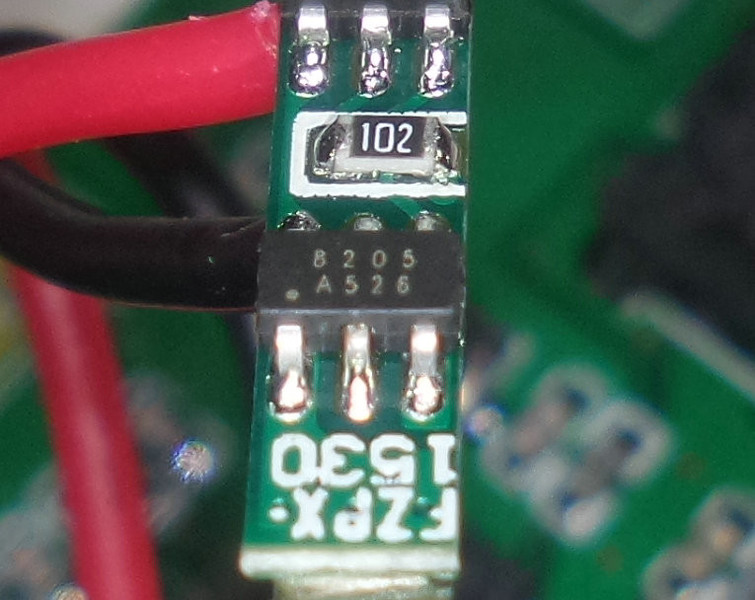

8205很常见的锂电池保护方案。


测量电池0V。。。看来这保护板不靠谱啊。
重新找了个保护板

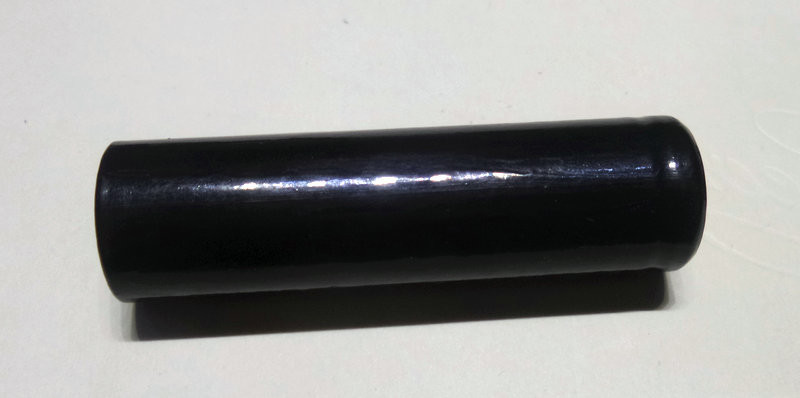

又找了个拆机的18650，原来的电池皮破了，后来包了个黑皮。
懒得改充电部分了，先上拆机电池试试吧。

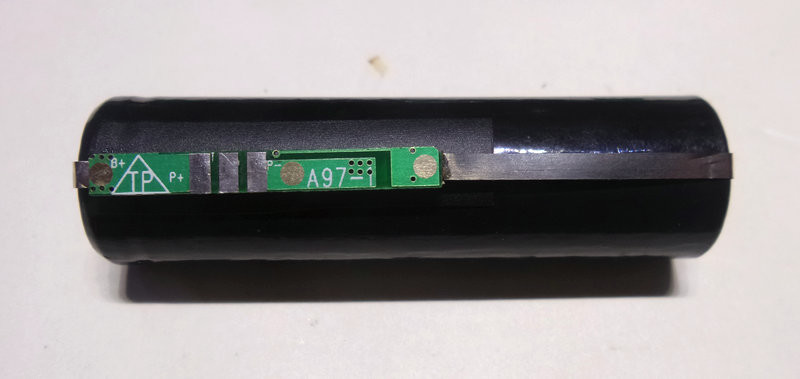

焊好镍带，保护板。

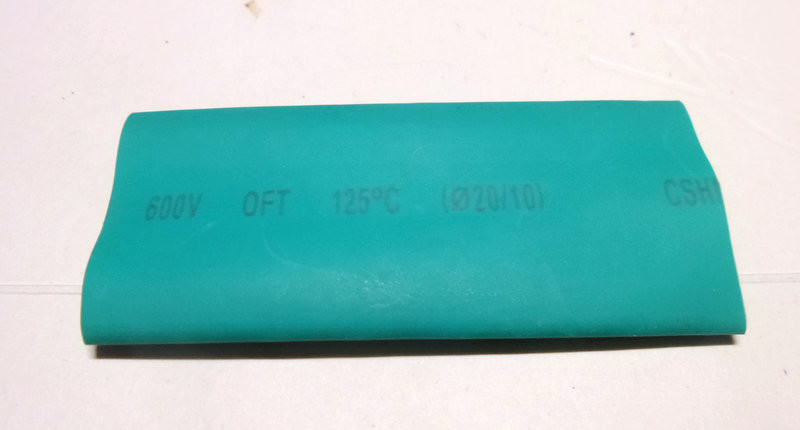

找了段塑封皮。

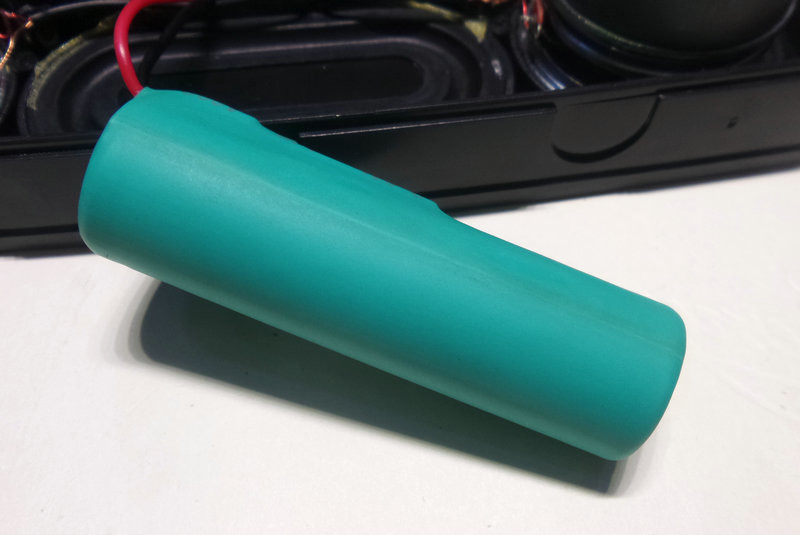

加热塑封好。

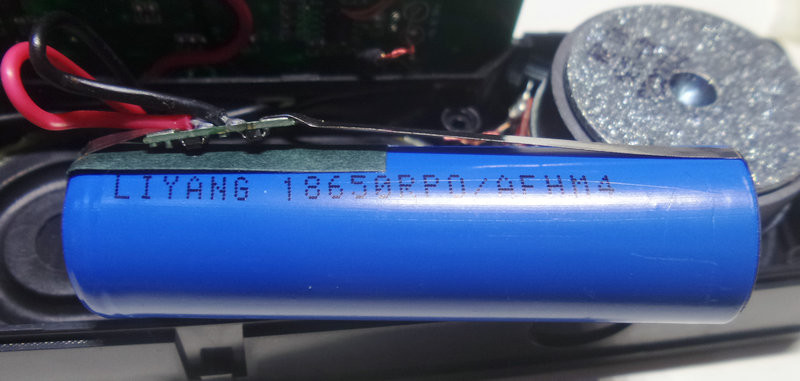

装回支架，继续用扎带固定电池。

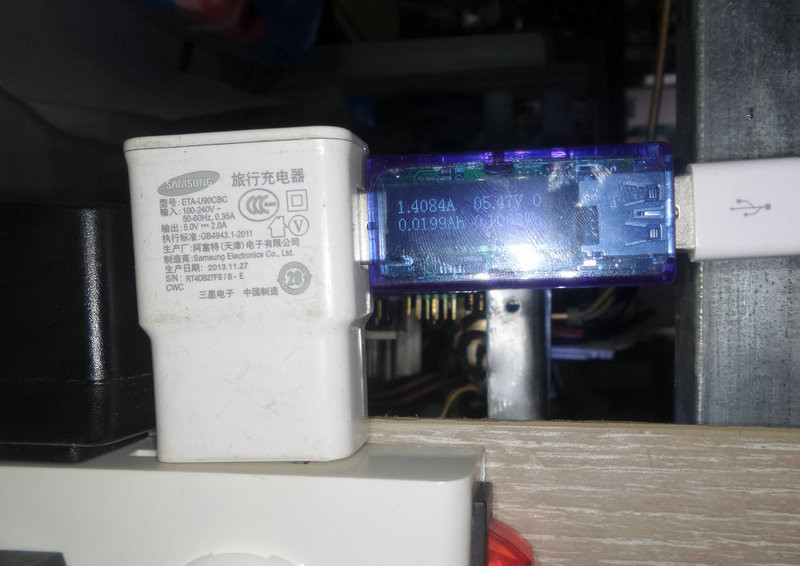

插上充电器试一下，充电电流1.4A。。。好吧。。。反正是拆机电池，反正有保护板，过几天再说吧。
大不了再改充电部分。。。
