安泰信ST-60恒温数显焊台拆解。

一台全新的安泰信ST-60 60W恒温数显焊台。包装箱个头不小，装个热风枪进去都没问题。


这次的评测产品是ST60 60W的焊台。如果是80W的就更好了~~~

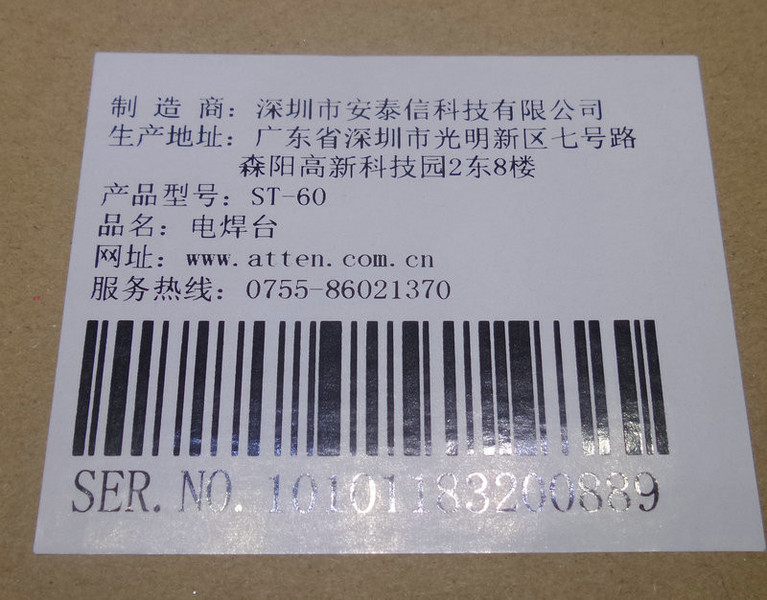

制造商信息。

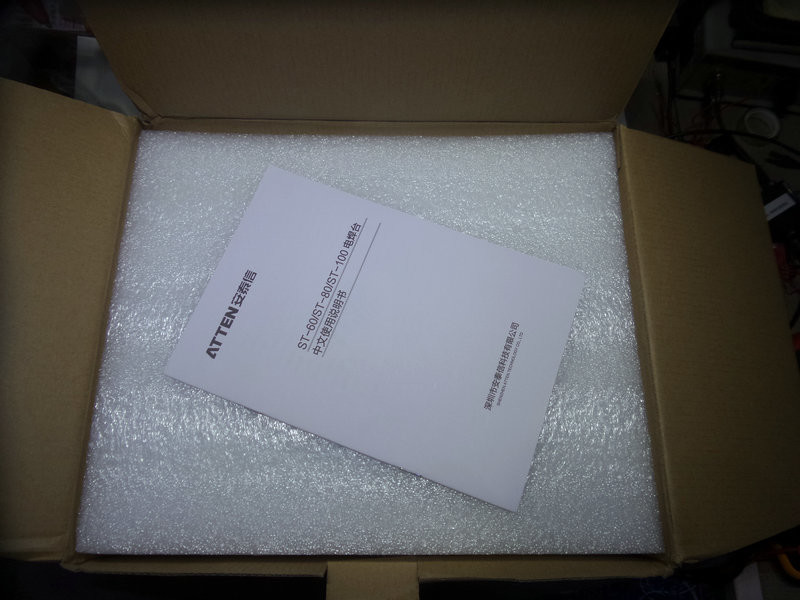

打开包装，第一眼看到的是说明书和厚厚的泡沫垫。


产品合格证。

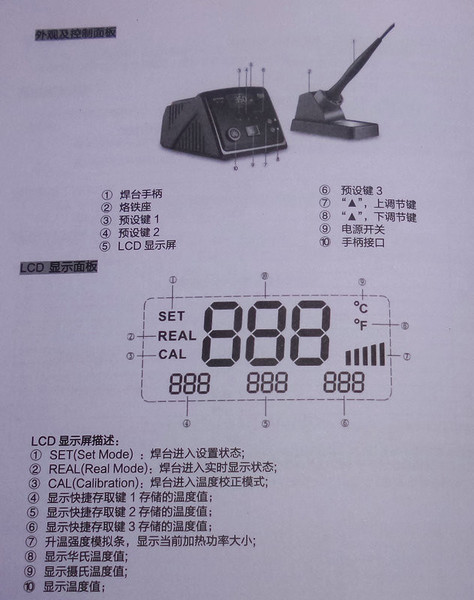

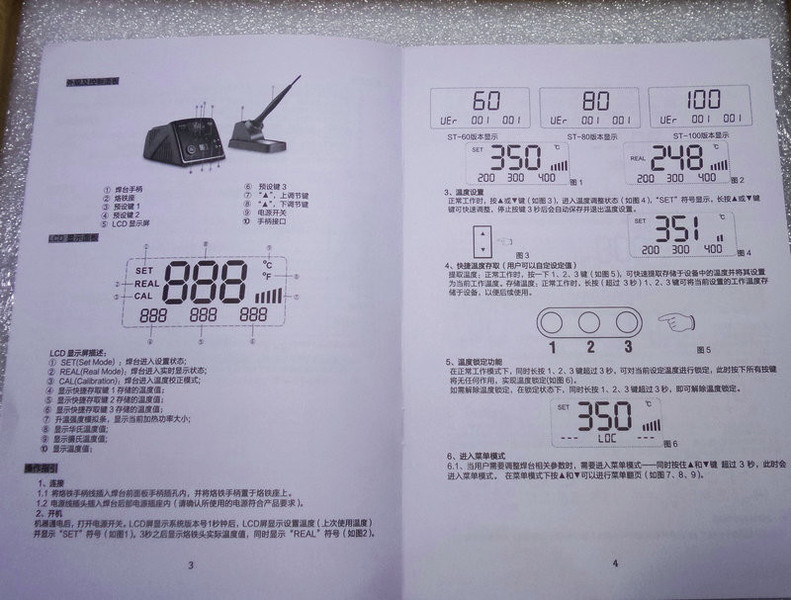

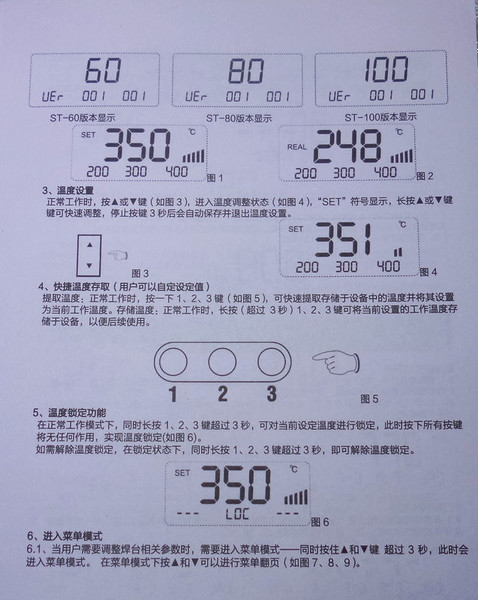

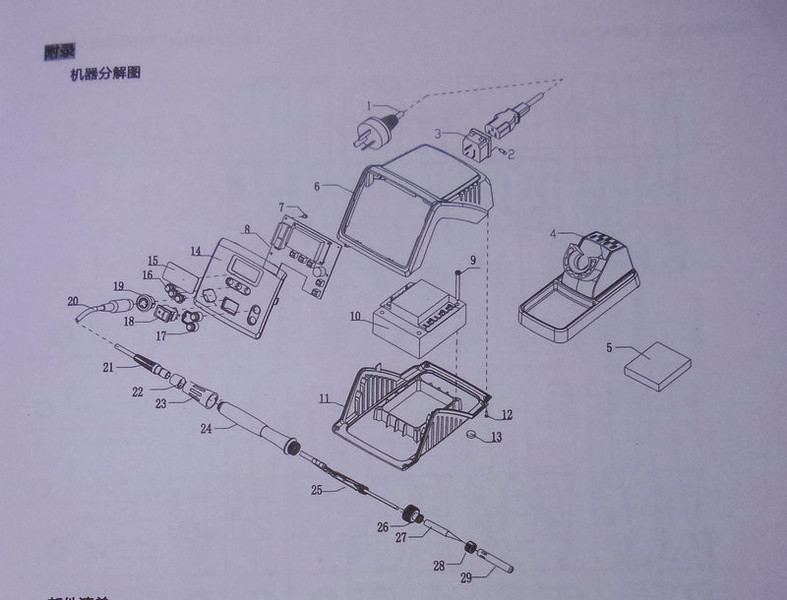

说明书中的内容相当详细！




每个界面解释的非常到位。


看到这，你会不会觉得这是一本非常良心的说明书呢？

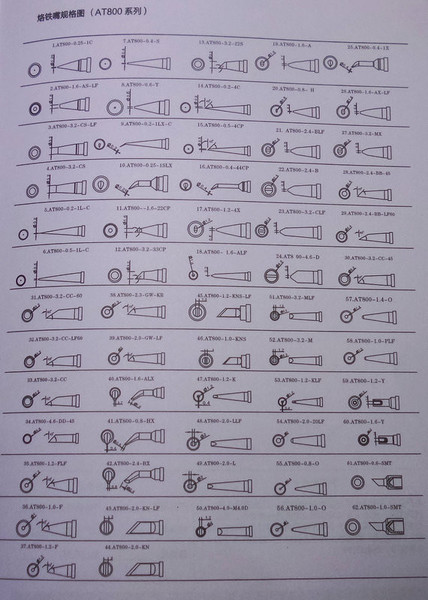

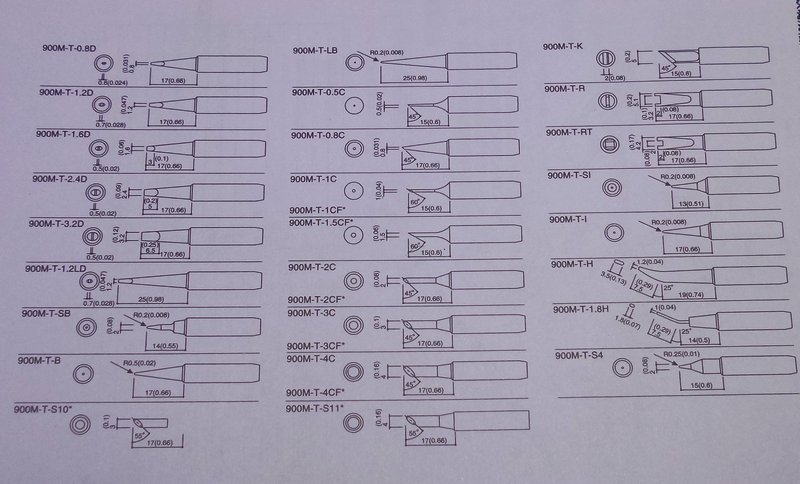

说明书后面还有所有烙铁头的型号对照。

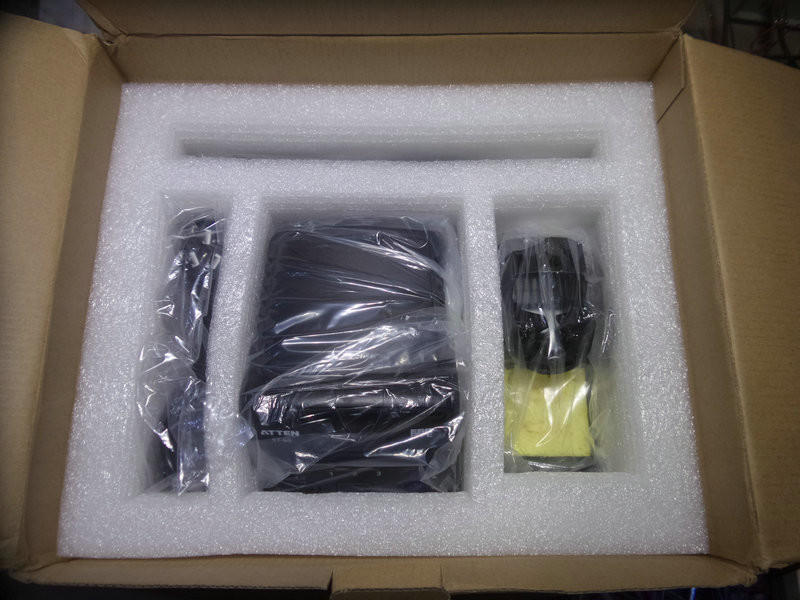

泡沫包装很靠谱，每个配件都有独立的固定槽。

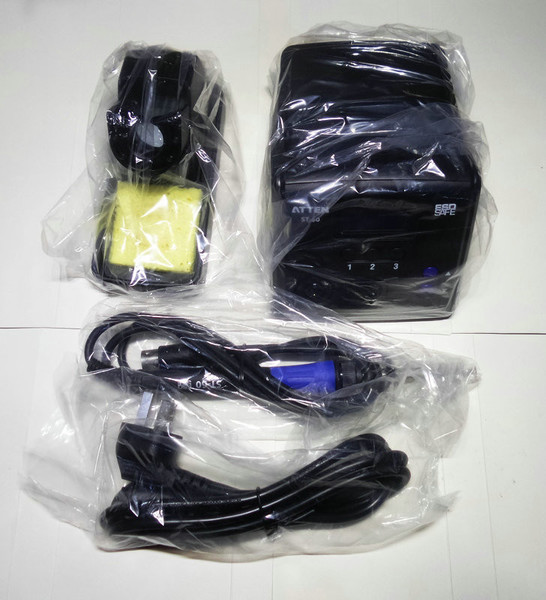

掏出所有配件。
一个手柄，一个烙铁架，主机，电源线以及一小块清洁棉。

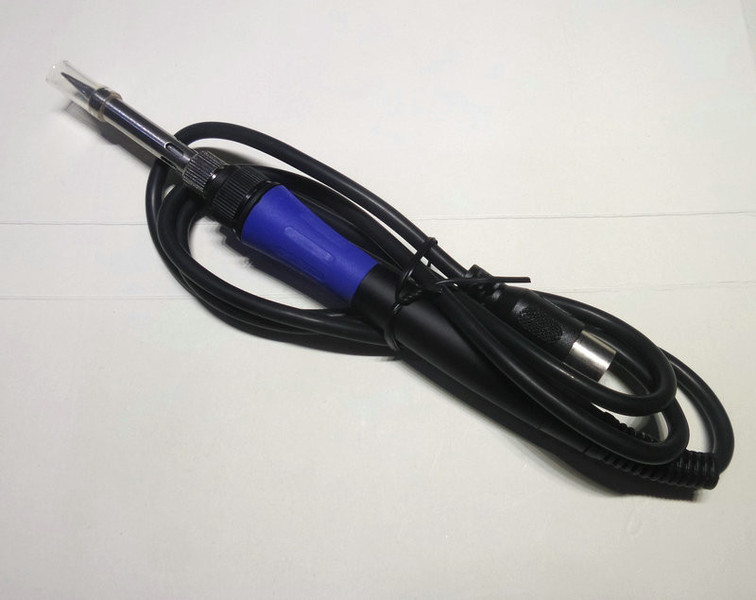

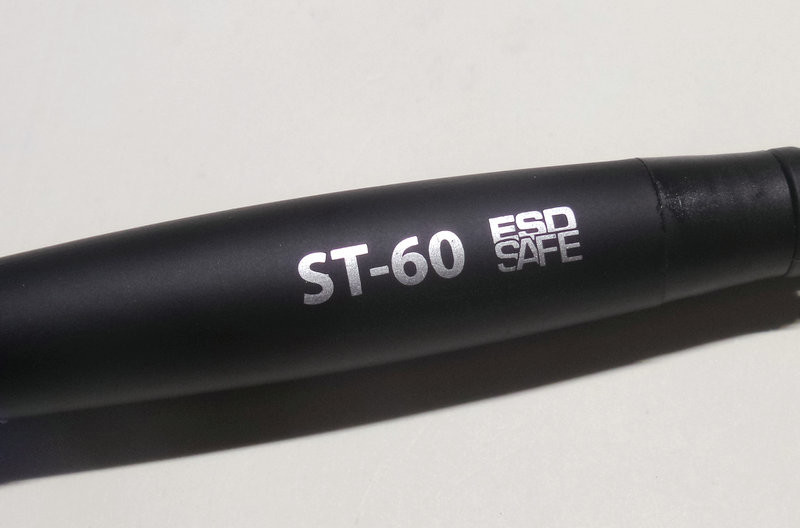

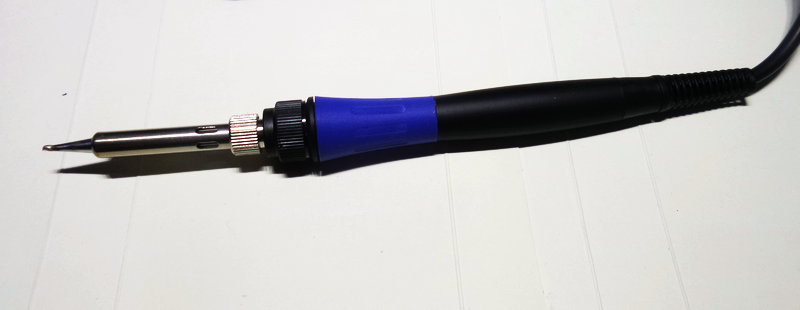

手柄。

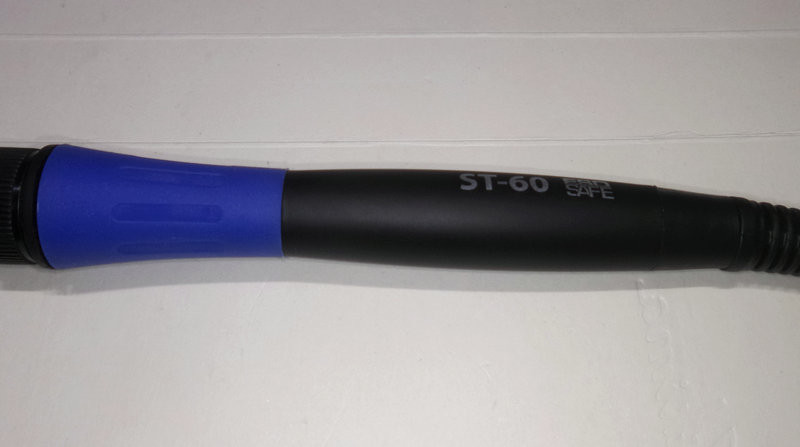

手柄黑色，蓝色部分为两种材质。
蓝色部分为防滑橡胶套。黑色部分则是塑料表面喷的仿肤涂层。
不过，对这种仿肤涂层的印象不是很好。很多时间长了都容易掉皮，粘手。

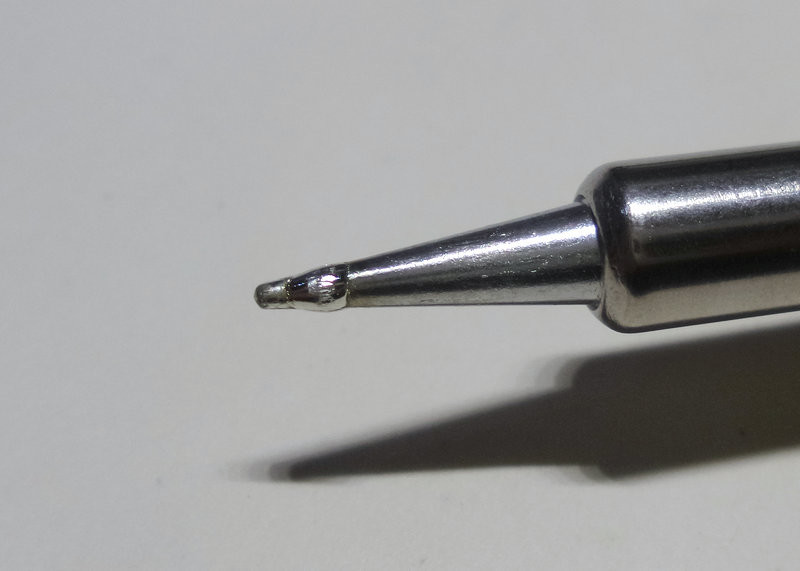

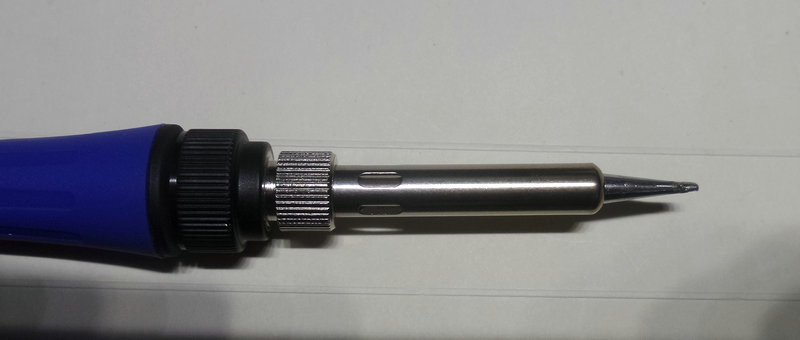

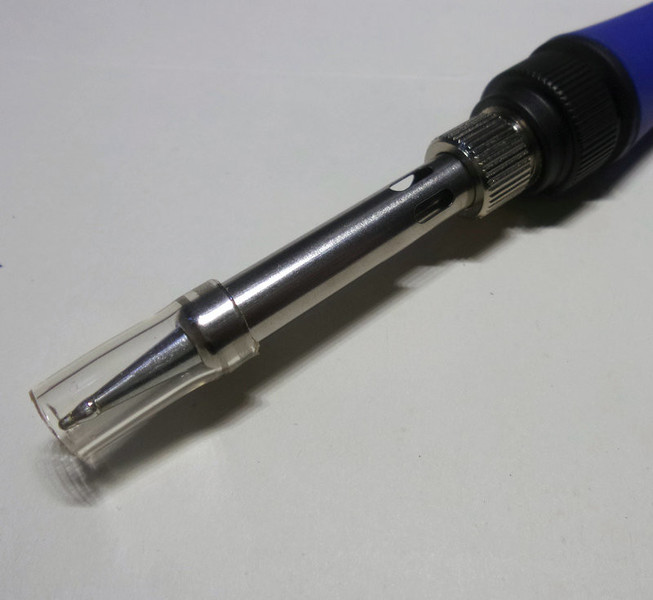

已上锡的烙铁头。

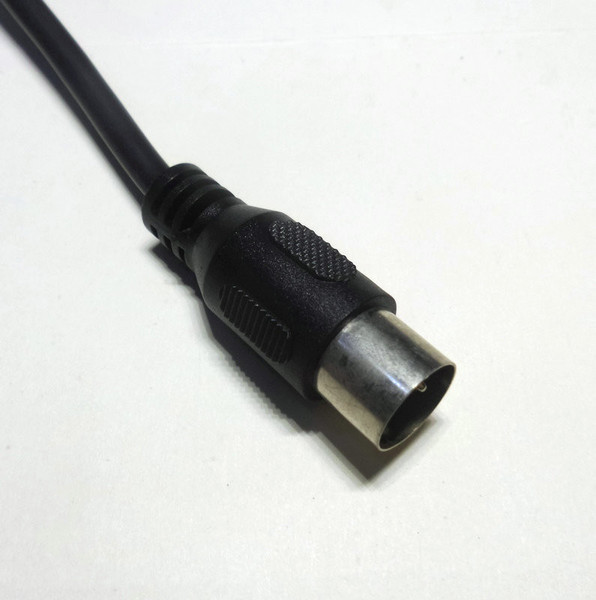

插头。如果设计成可拆卸式的金属插头就好了。这样后期维修，换线更方便。

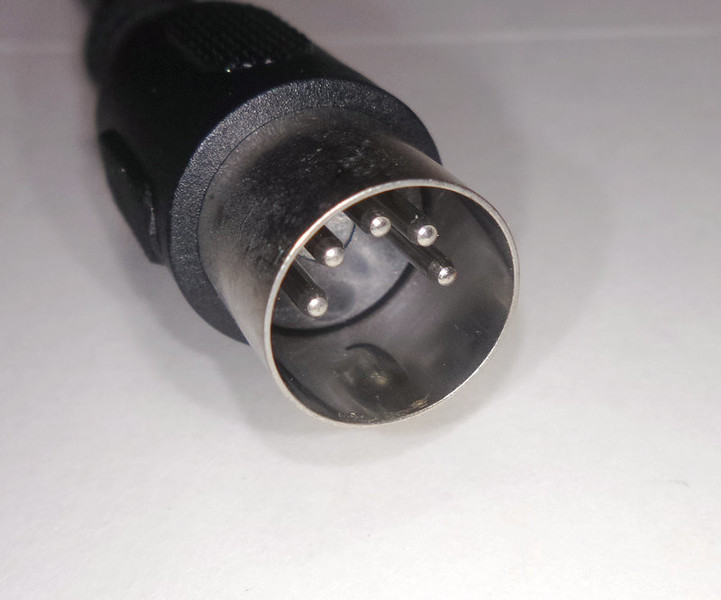

插头内五针带地线。

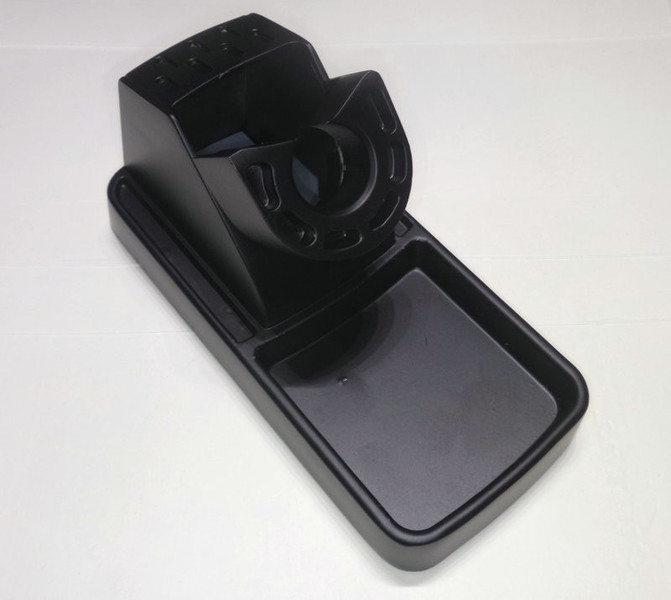

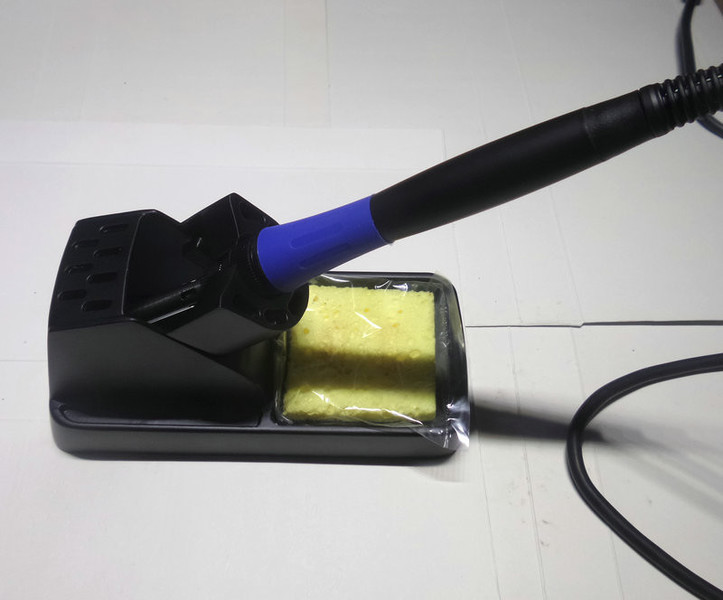

烙铁架。

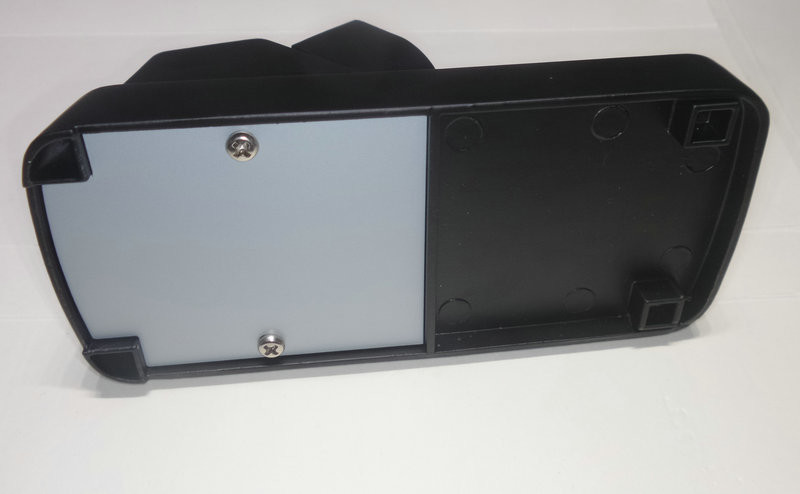

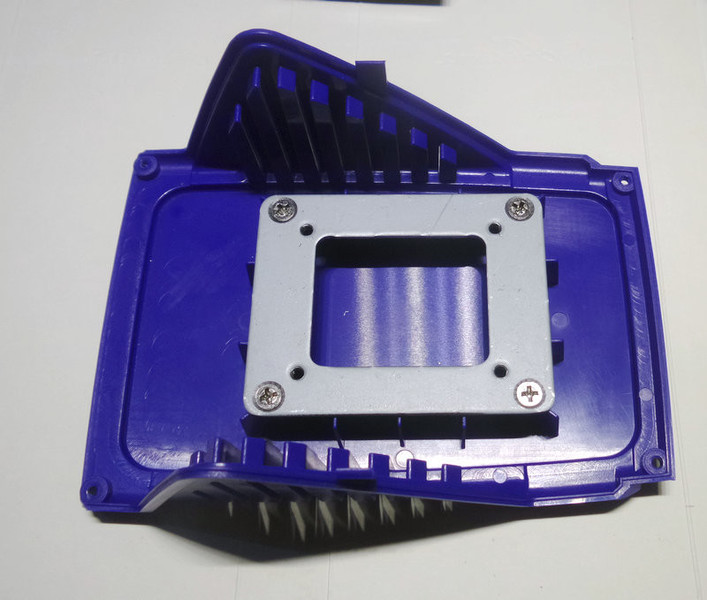

底部有个可拆卸的铁板，可以拆开来清理里面的锡渣。

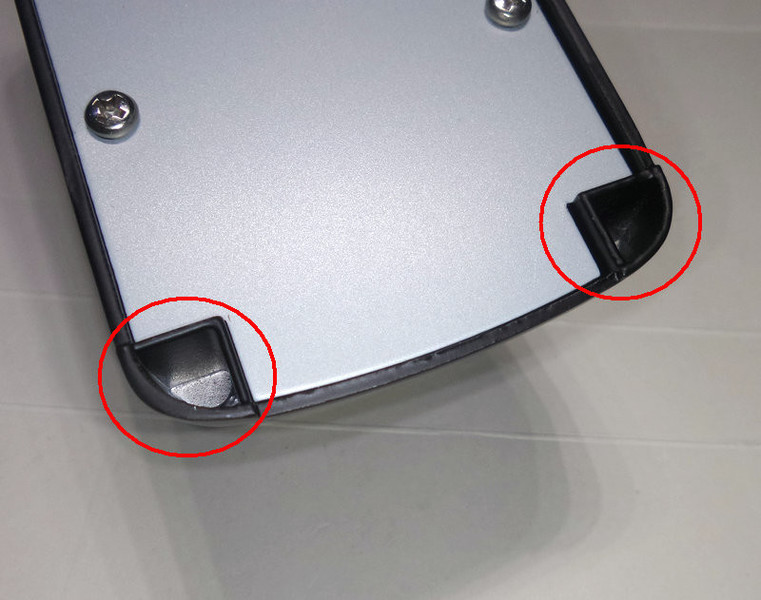

这个烙铁架的四角没有防滑垫。所以放到光滑的桌面上很容易动的。


拆掉铁板看看里面，貌似铝的。

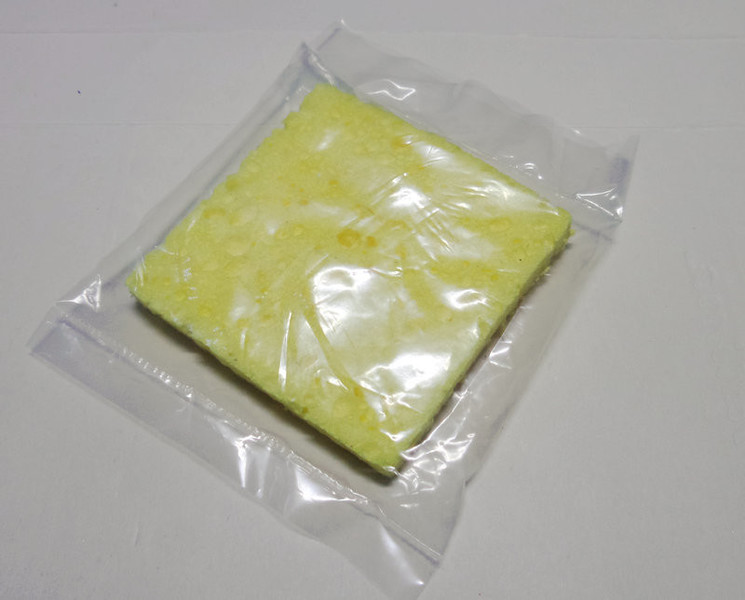

随烙铁架送的一小块清洁棉。

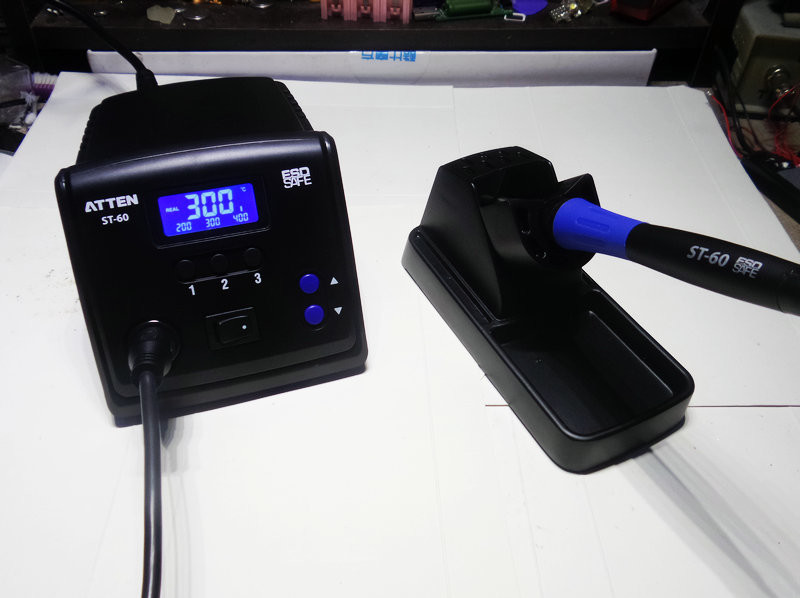

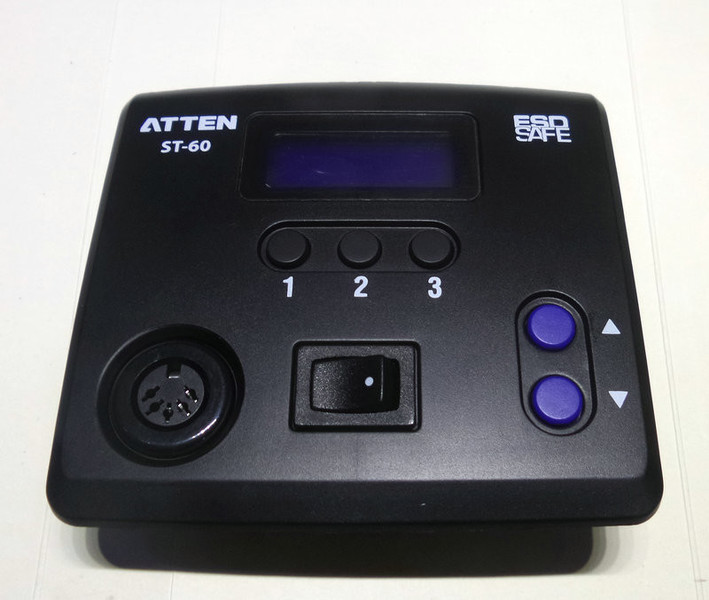

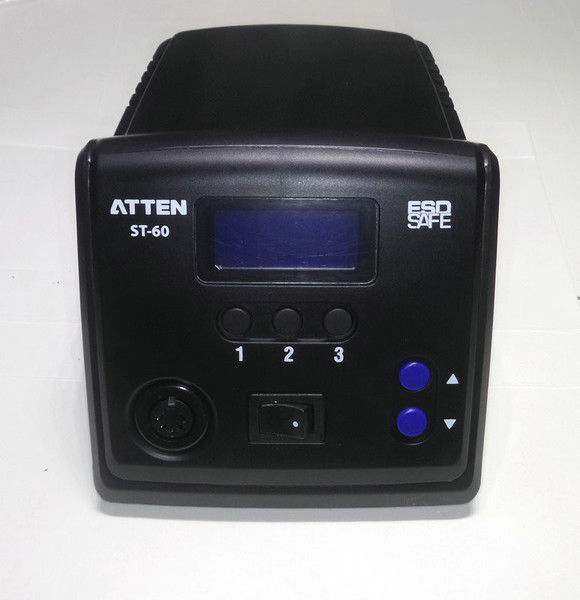

主机正面。

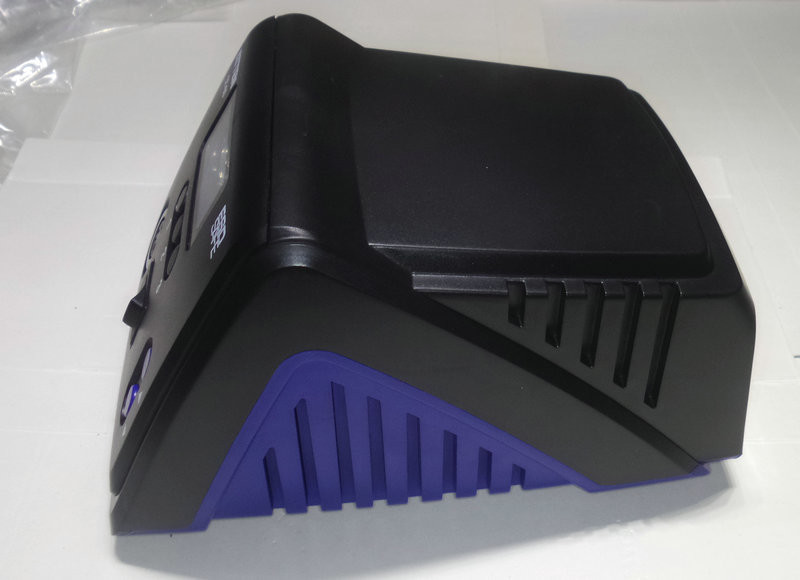

侧面造型比较丰富，顶部并不是平整的，所以不能像936那样可以两个焊台堆在一起。


背面。

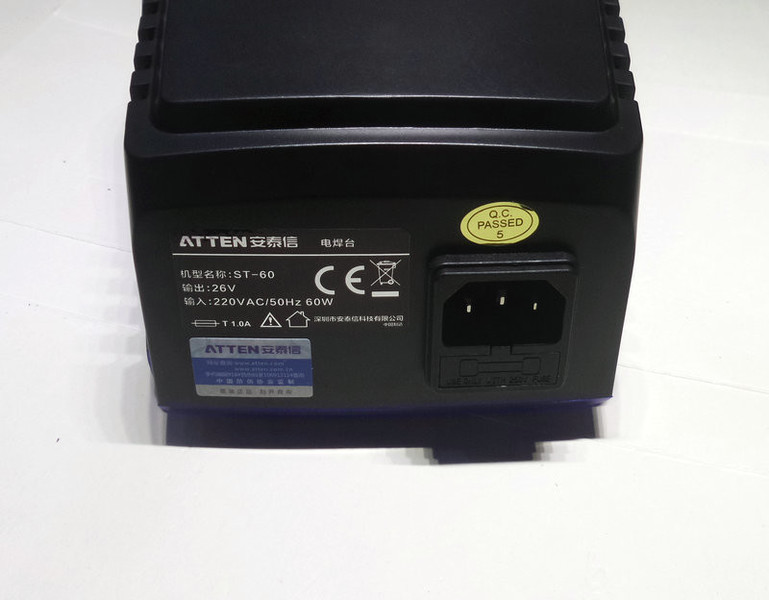

背面的标识。

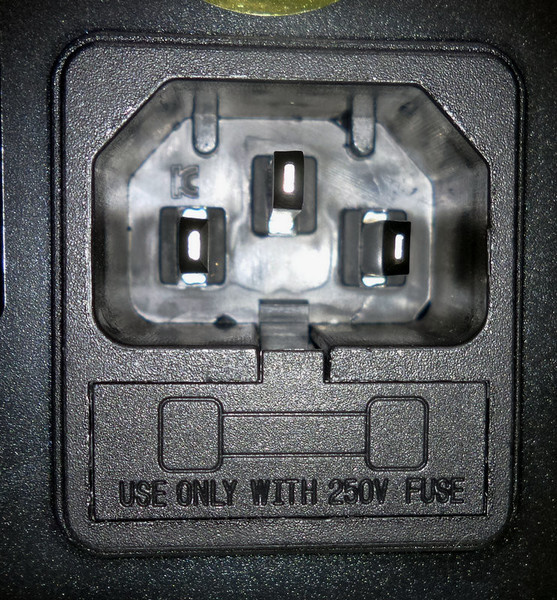

品字电源插座，下面自带保险座。

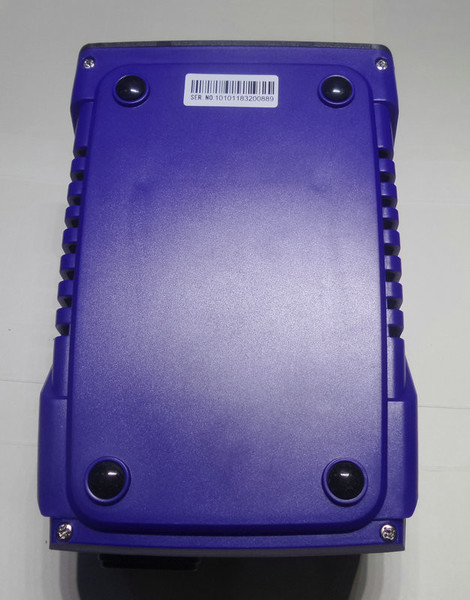

底部有四个防滑脚，放在桌上很稳当。

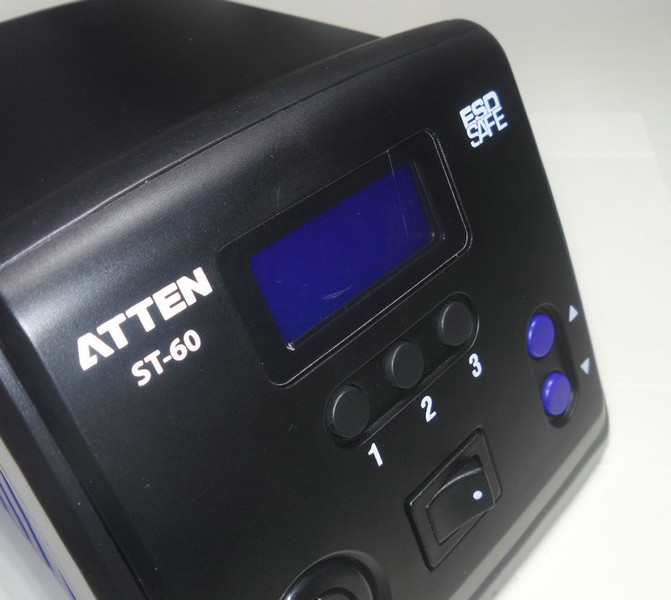

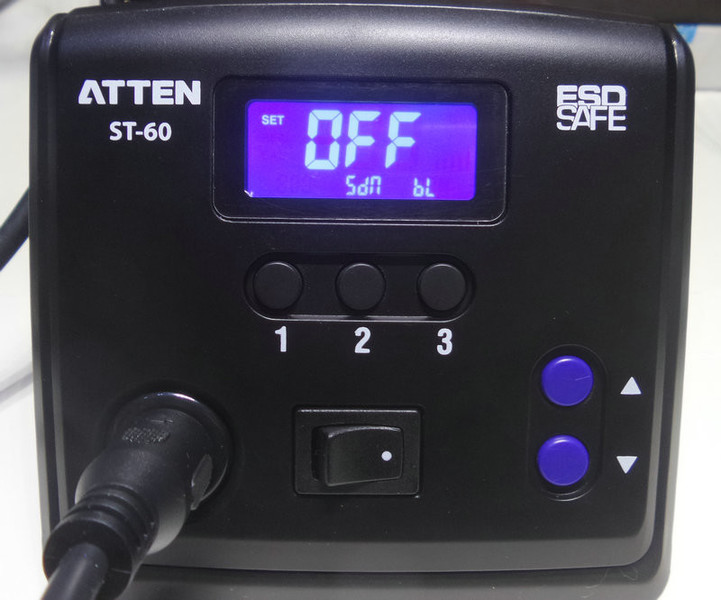

蓝底液晶屏，应该是反显的。

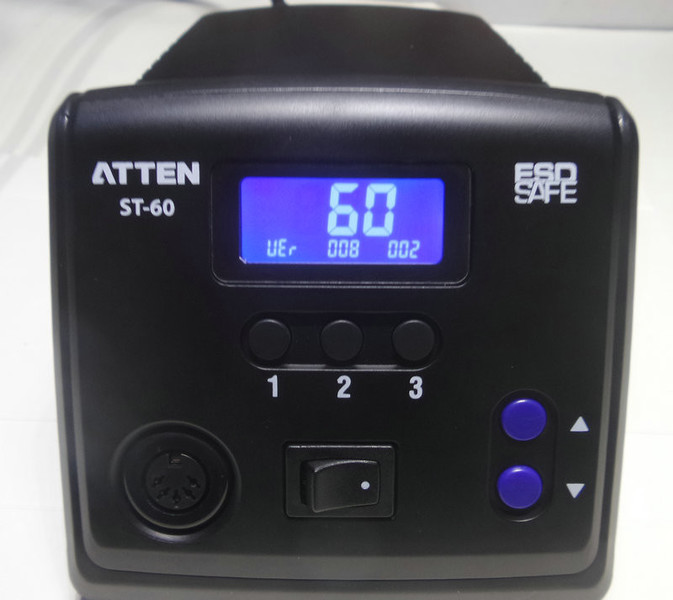

开机的时候液晶屏没有满显自检，而是显示焊台型号和软件版本。

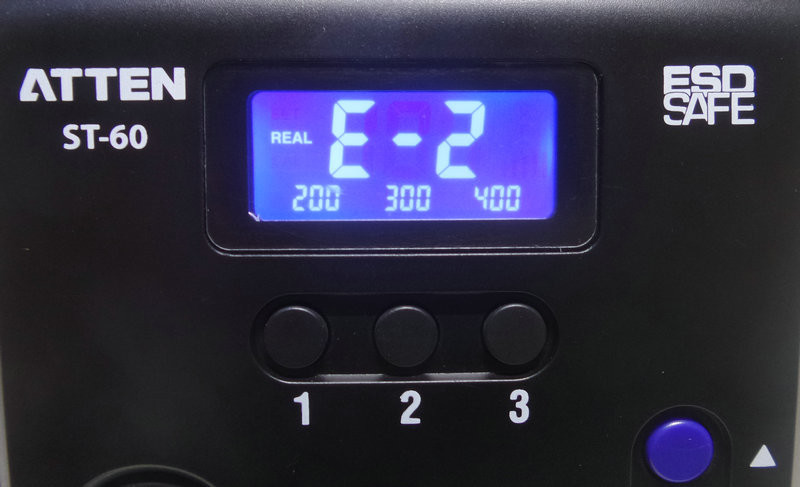

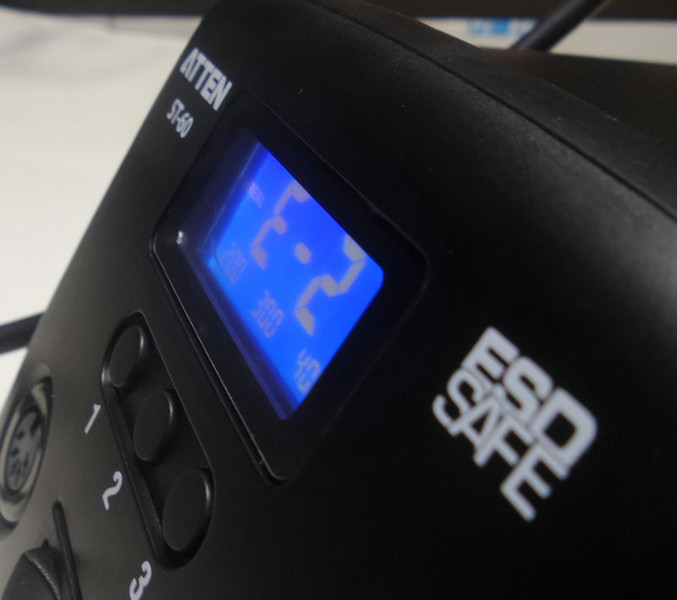

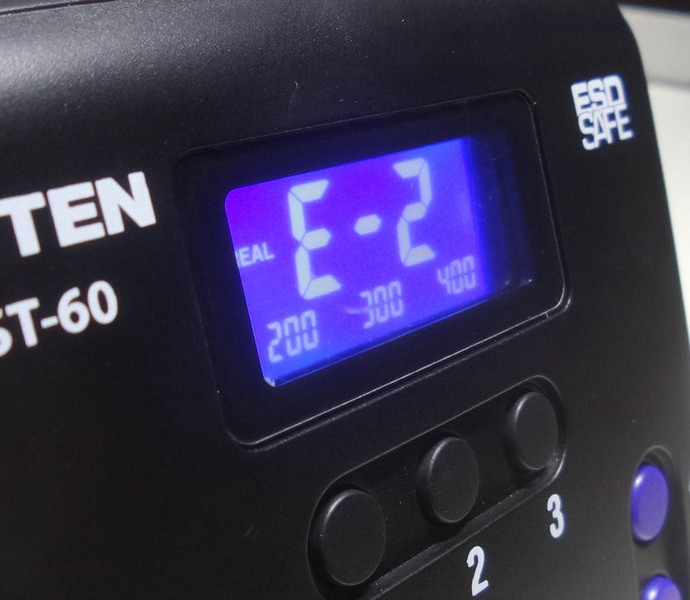

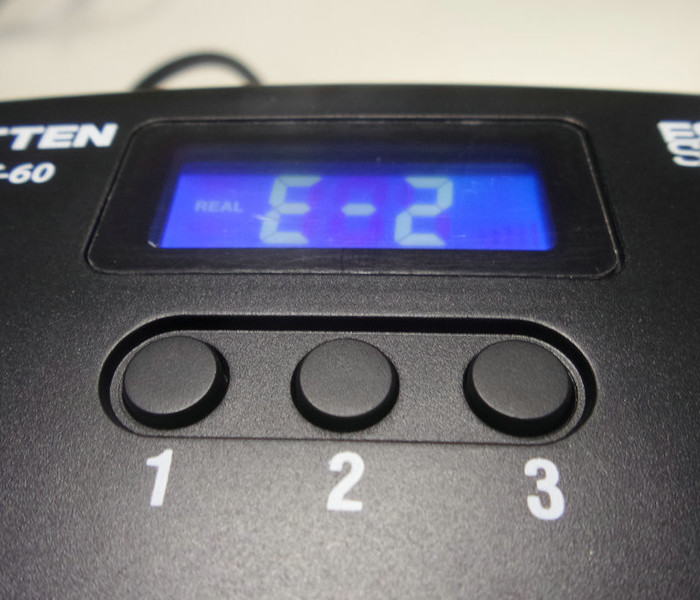

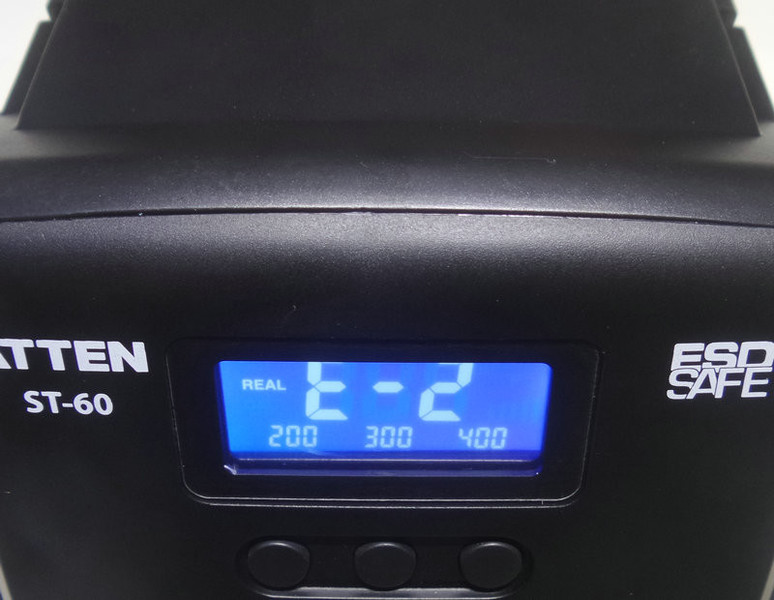

未插入手柄的时候会显示错误代码。


这块液晶屏的显示效果还可以，对比度不算高，但可视角度很好。






各个角度都能很清楚的看清液晶屏的显示内容。
这块液晶屏要是能做成超黑底反显的话，效果会更好。

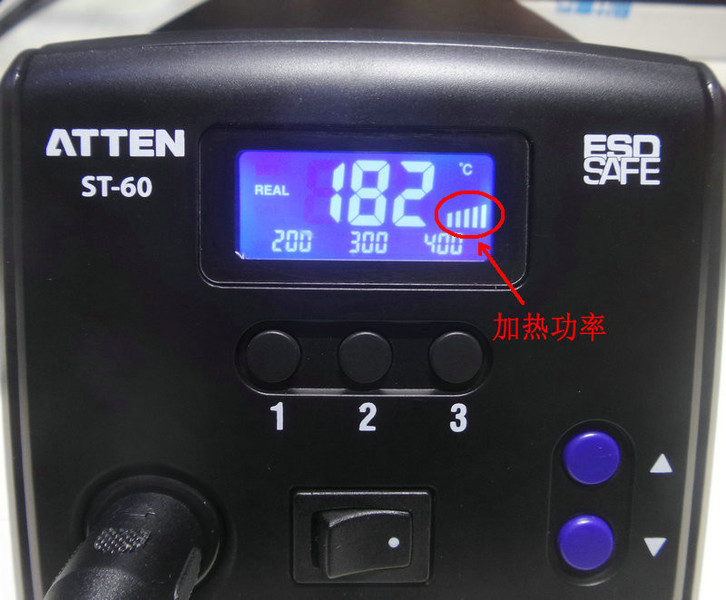

插入手柄后开始加热，右侧像信号条一样的是显示当前加热功率的。
满格代表最大功率。同时会显示实时温度。升温速度非常快，丝毫不差于各种版本的自制T12焊台。
两个蓝色按键用来设定温度，默认5度步进。在设置菜单中可以打开微调功能，这样可以1度步进。
设置好常用温度后，可以通过长按1，2，3快捷键来保存，方便以后使用时快速调取。

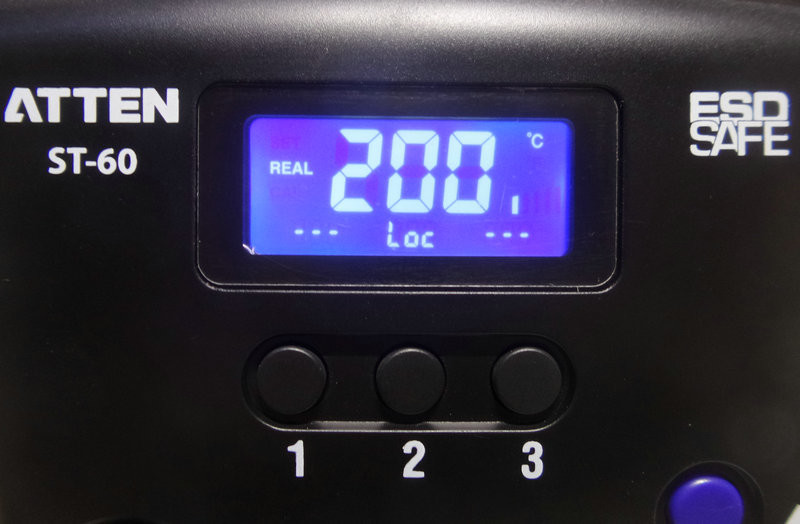

1.2.3三个快捷键同时按下会进入温度锁定状态，屏幕下面会显示LOC。
这时候任何按键都无法设置温度。不过，这三个按键的间距要想一起按下的话，有点费劲。。。
而且，个人觉得这功能似乎没什么用。


两个蓝色调节键同时按下3秒会进入设置状态。

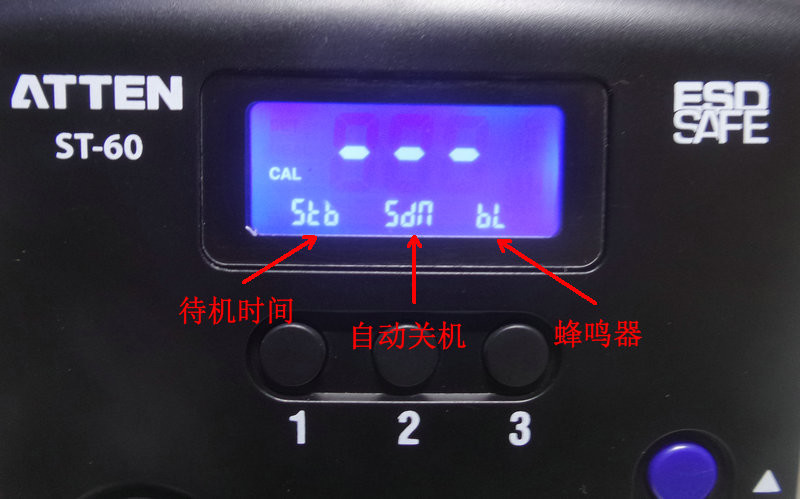

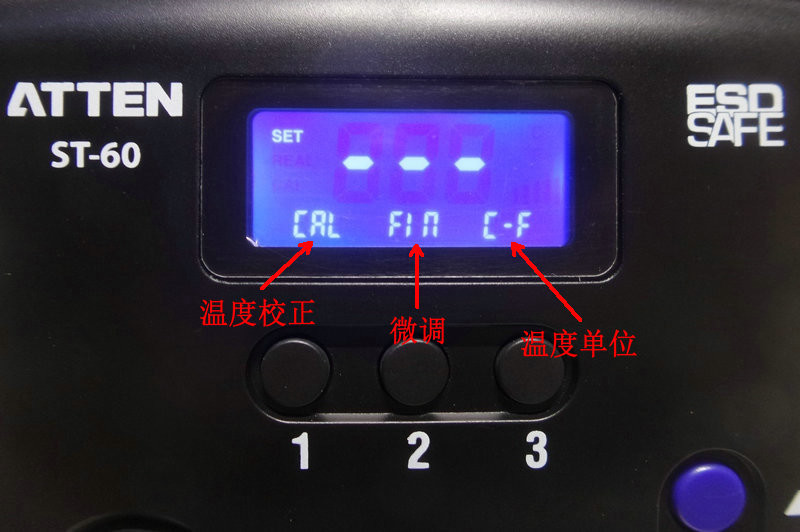

下方会显示设置项，每个设置项分别对应1，2，3按键。


进入设置后，可以通过上下调节键翻页。
设置菜单第二页。

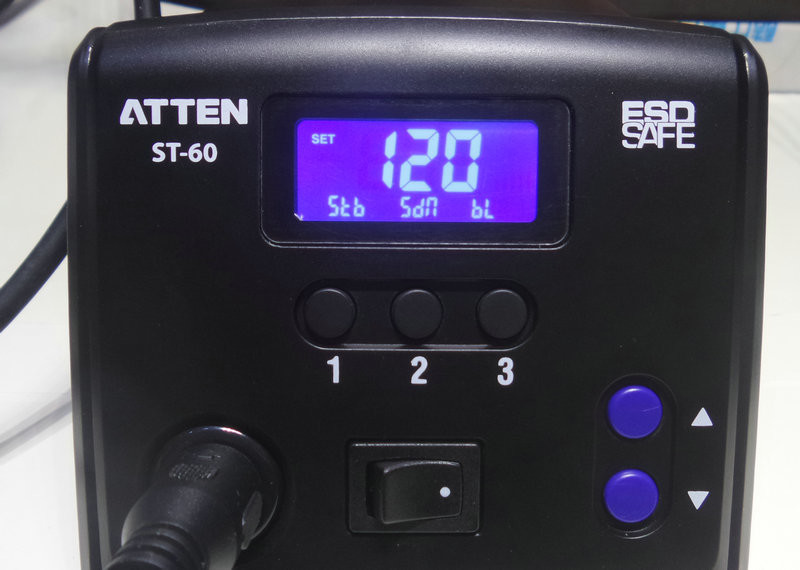

设置菜单第三页。


自动休眠功能很好用的。默认是关闭状态。


休眠时间最大设置120分钟，这么长时间，感觉没必要休眠了。。。

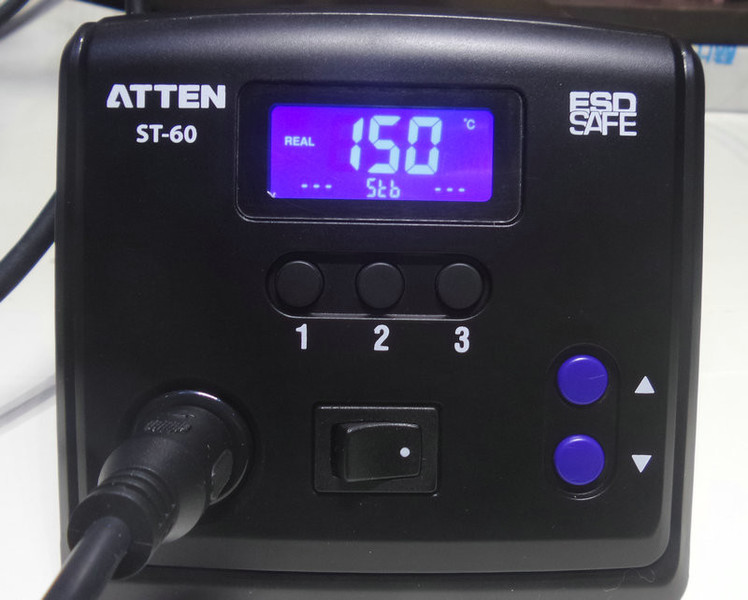

进入休眠后烙铁会保持在150度以便随时唤醒使用。

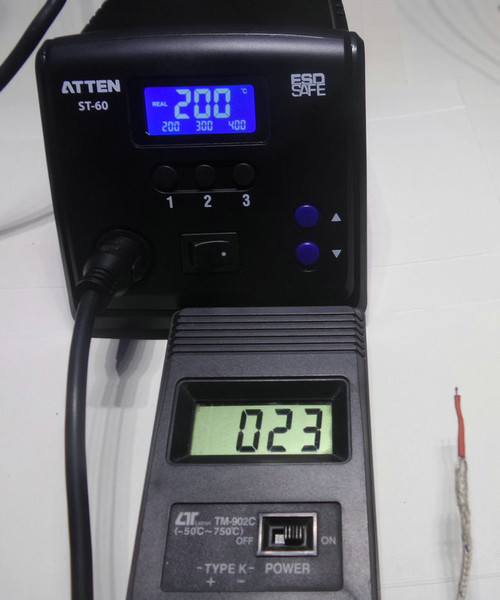

简单测下温度。室温大约23度。

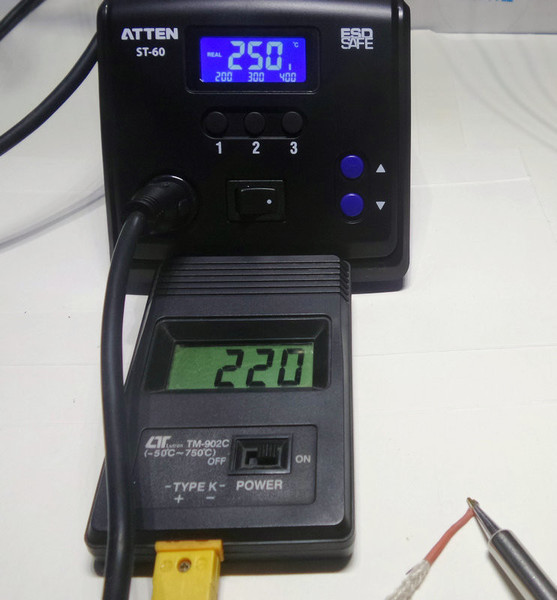

焊台设置250度，测量烙铁头上的温度大约220度左右。

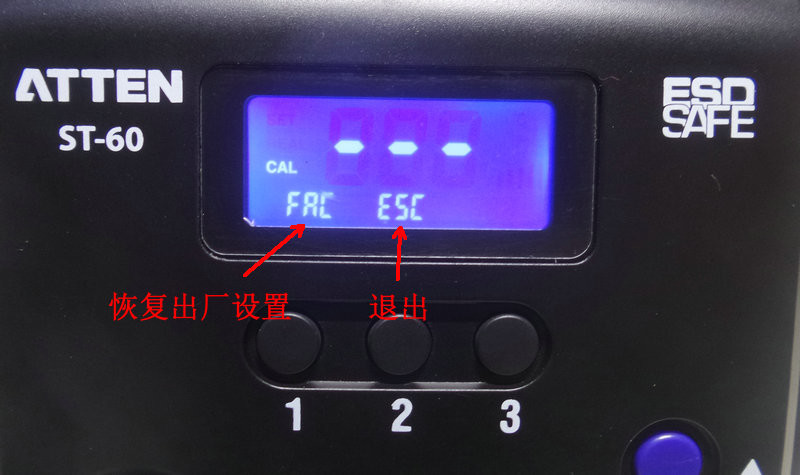

这时候可以通过设置菜单中的温度校正来校准显示温度。

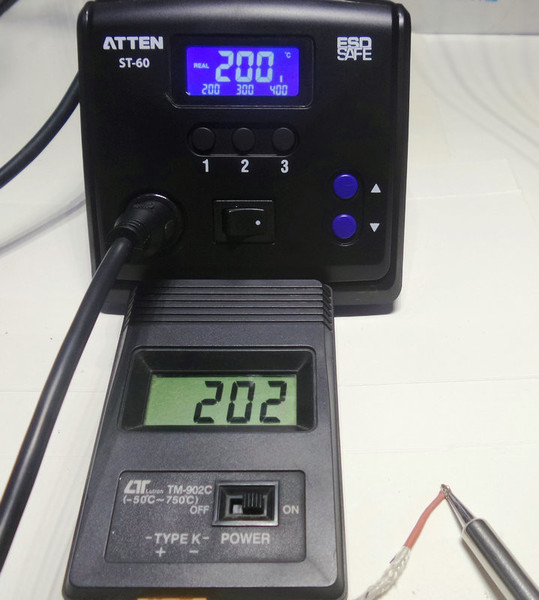

焊台设置200度，烙铁头上温度大约202度。比较准了。

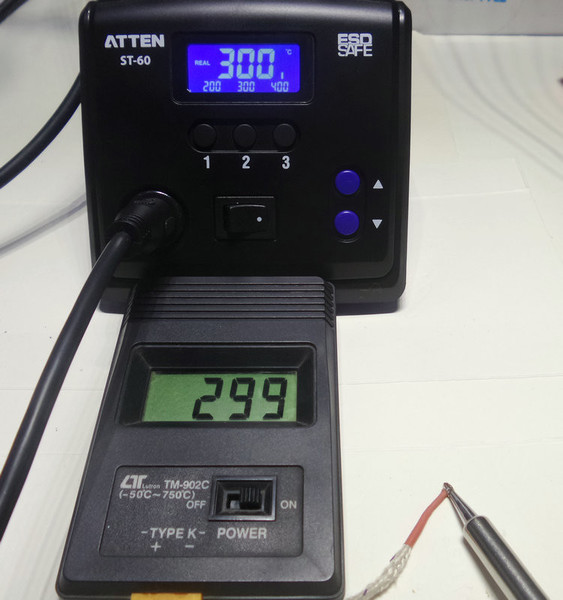

焊台设置300度，烙铁头上的温度大约299度。

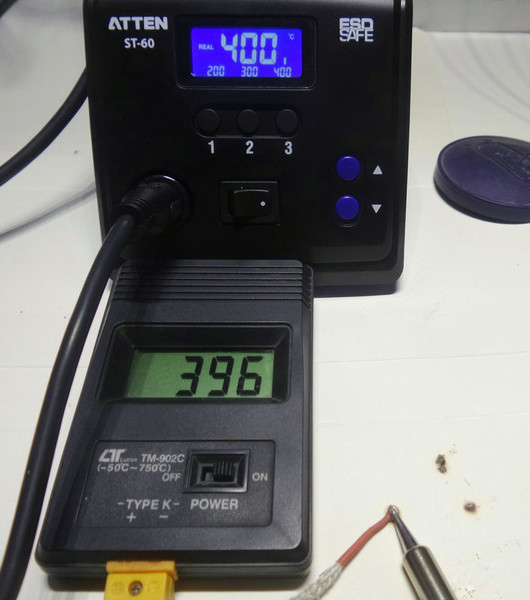

焊台设置400度，烙铁头温度大约396度。

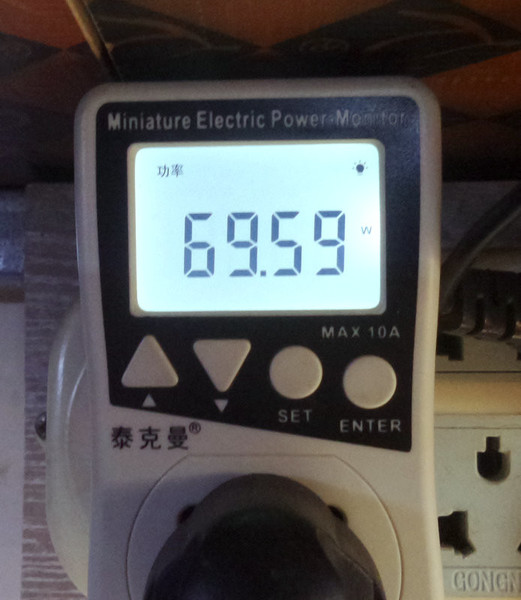

全功率大约70W左右。

楼下进行拆解。

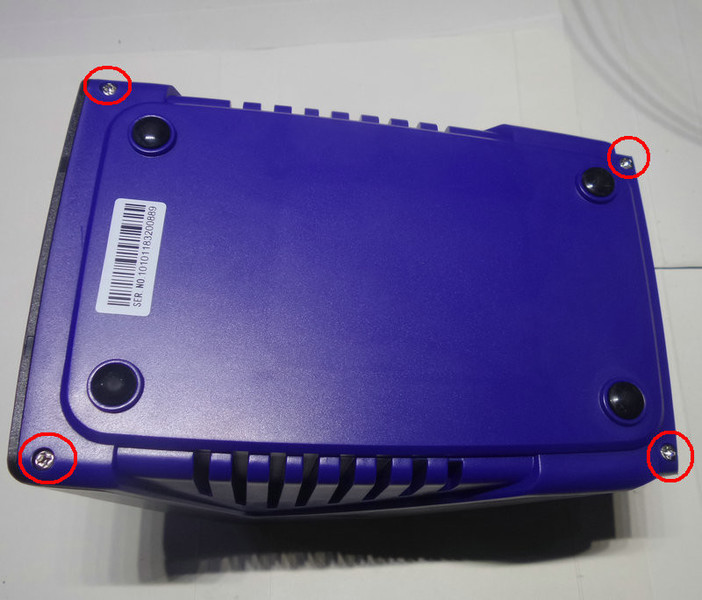

本楼开始对安泰信ST-60恒温焊台进行全面拆解。主机拆解并不难，背面直接可见四颗固定机壳的螺丝。
而且外壳并没有任何防拆标识。

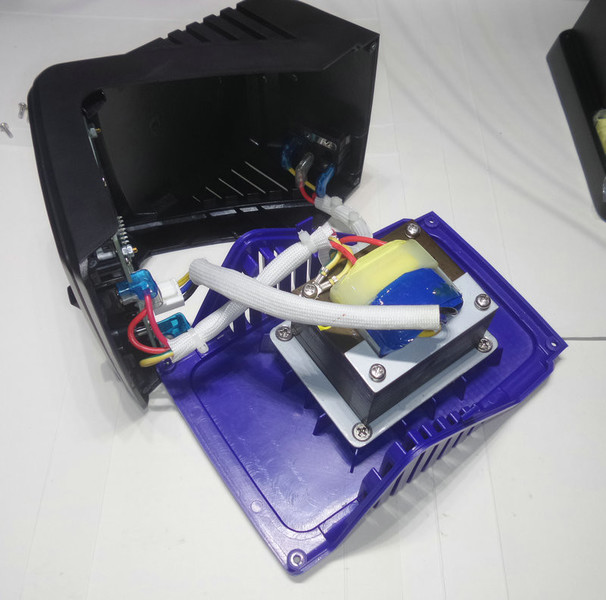

拆掉螺丝后，可直接分开上下机壳。

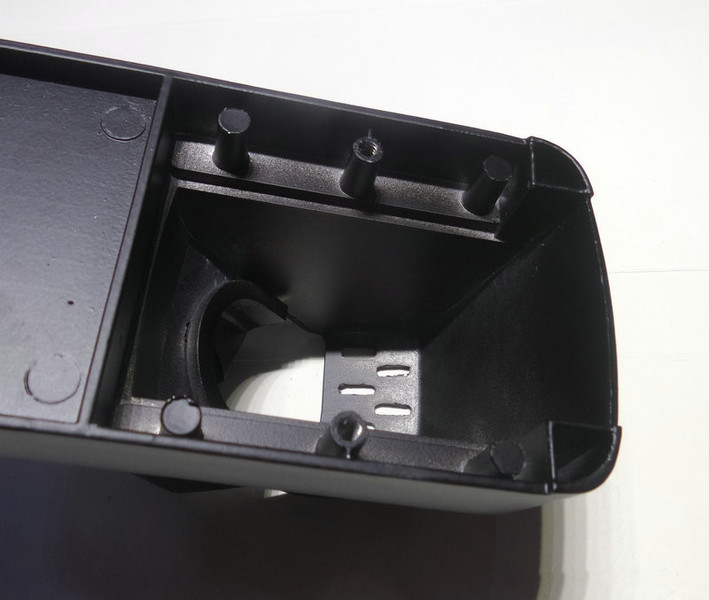

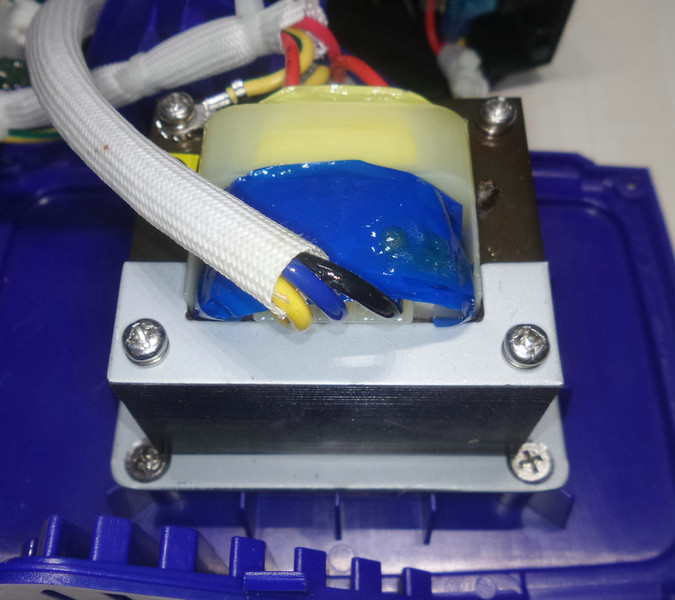

变压器固定于机壳底部。

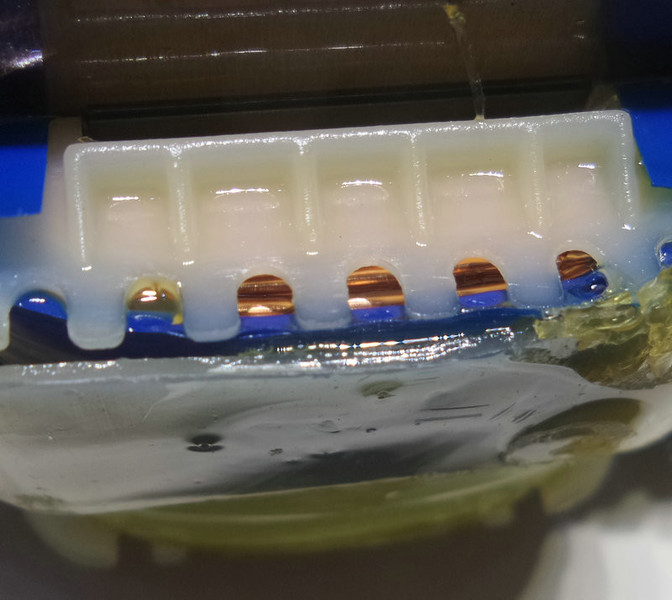

无论是固定方式，还是变压器的做工都让人感到很舒服。

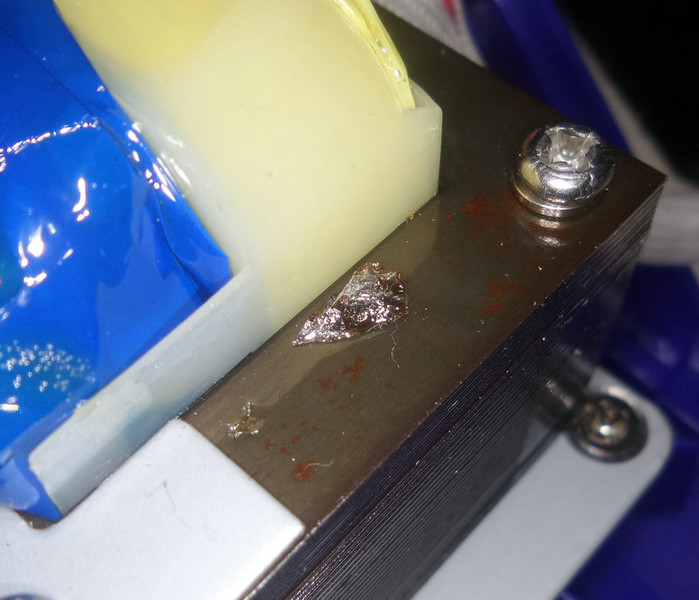

美中不足的是，铁芯外表绝缘漆层上多了个异物。。。

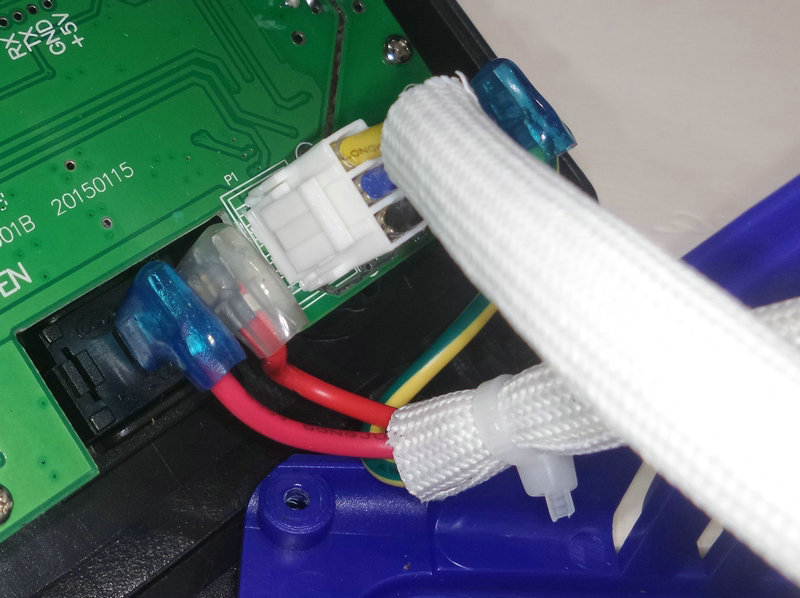

内部电源线用插片连接，很紧，拔下来很费劲。

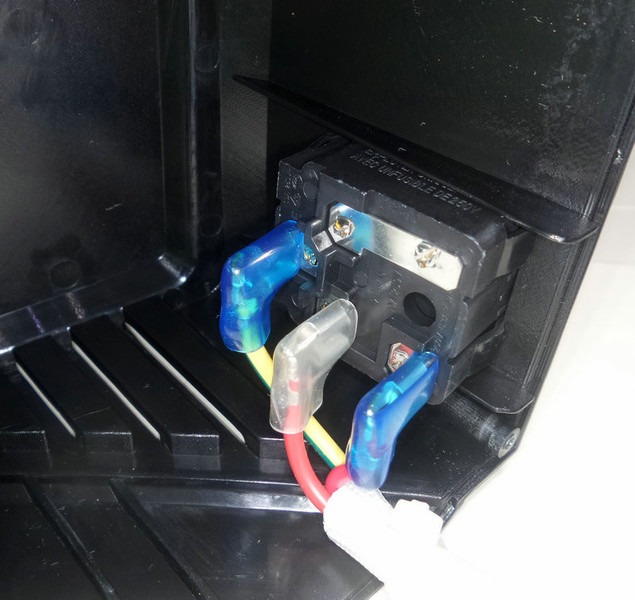

与前面板的开关，地线同样是插片方式连接。开关可直接切断交流电。
低压部分通过3P接插件连接。


拆掉变压器后可以看到底部的变压器固定底板。

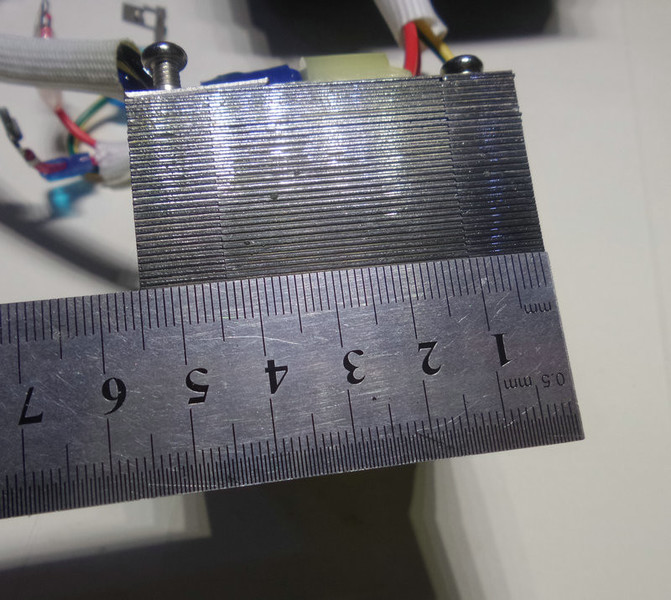

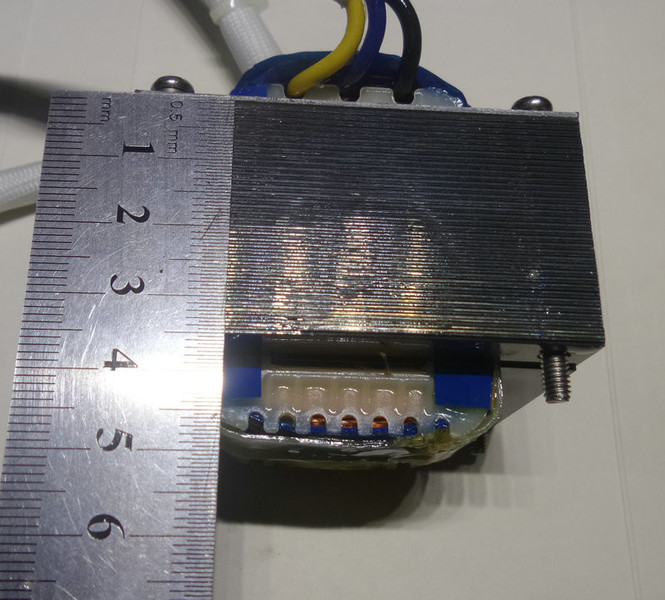

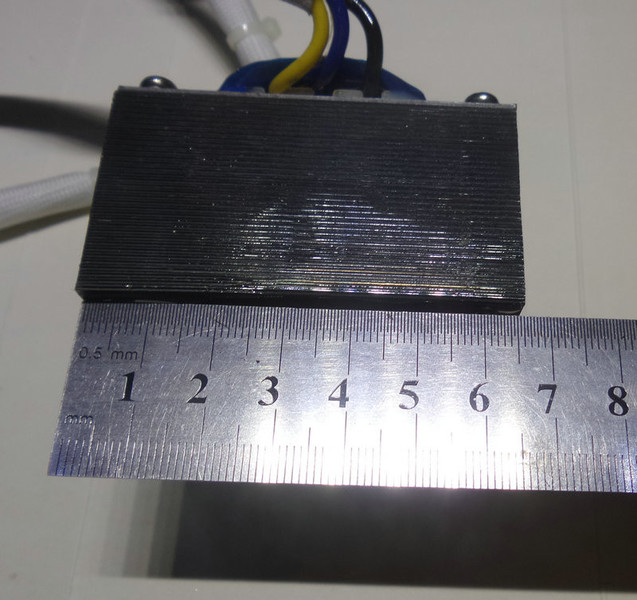

铁芯尺寸大概6.5X5.5cm




铁芯厚度3.5cm。


内部的漆包线，从重量上感觉肯定不会是铝线，而且安泰信这么大的厂家，不至于这样做。


电路板通过四颗螺丝固定在前面板上。

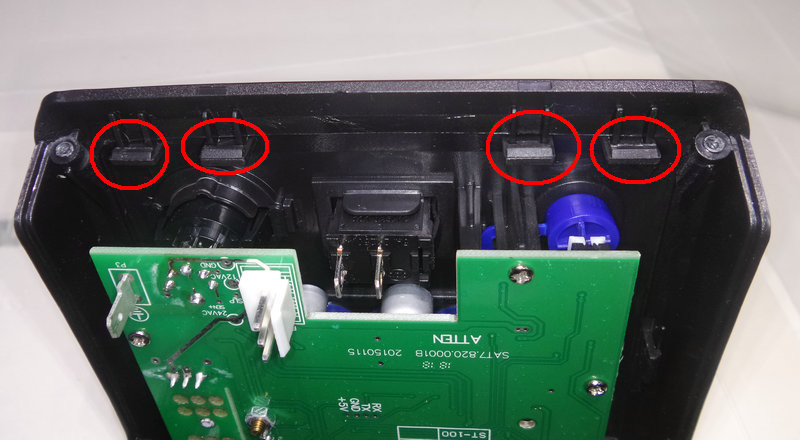

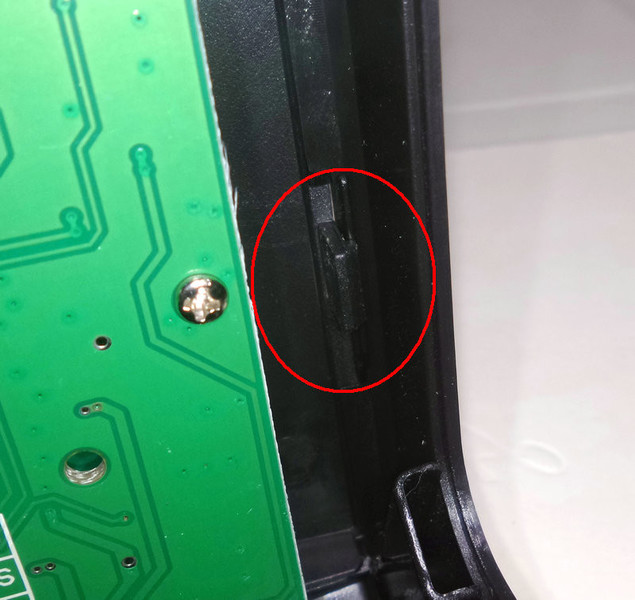

前面板则通过塑料卡扣固定在机壳上。


卡扣数量还是比较多的。


小心的撬开卡扣，直接拿下前面板。

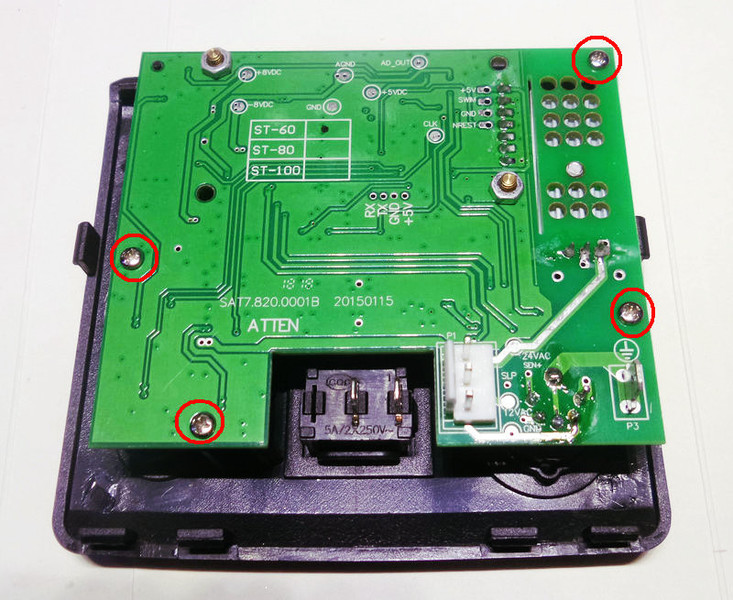

固定电路板的螺丝。

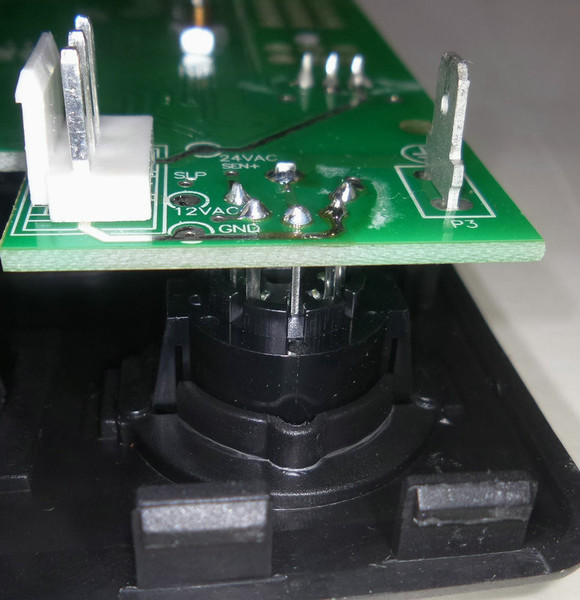

拆掉螺丝后，并不能拆掉电路板，需要把连接手柄的插头焊掉才可以。

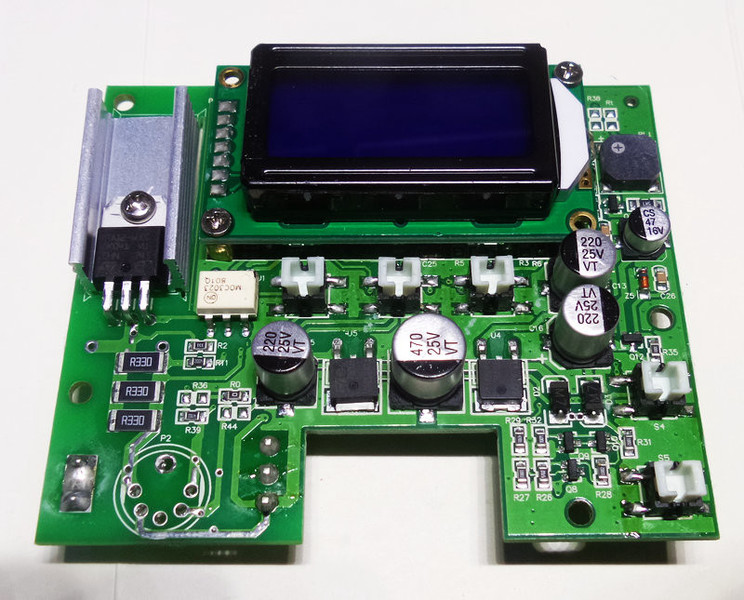

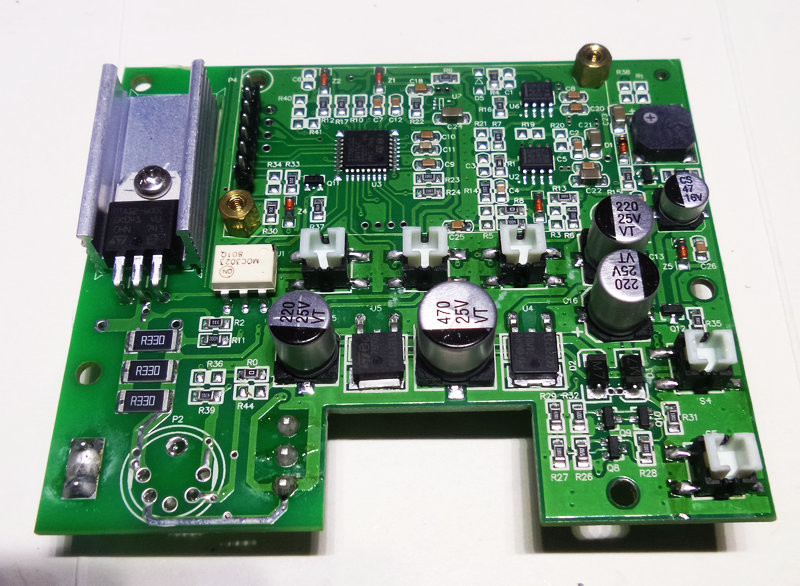

电路板正面。

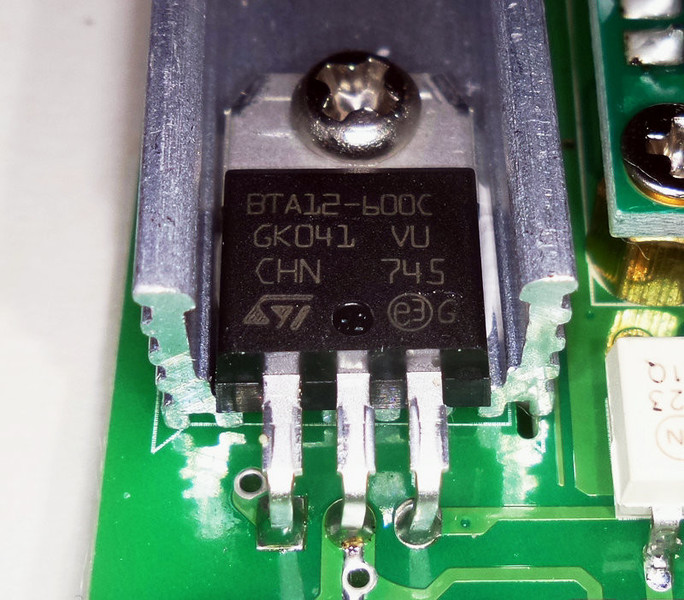

意法半导体的双向可控硅。

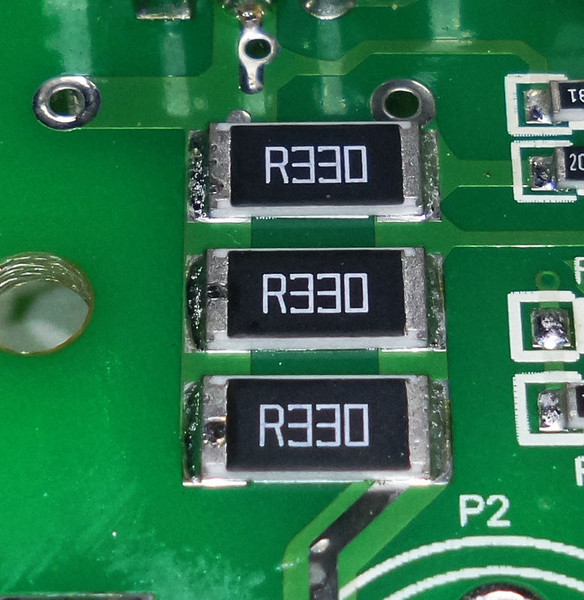

检流电阻。

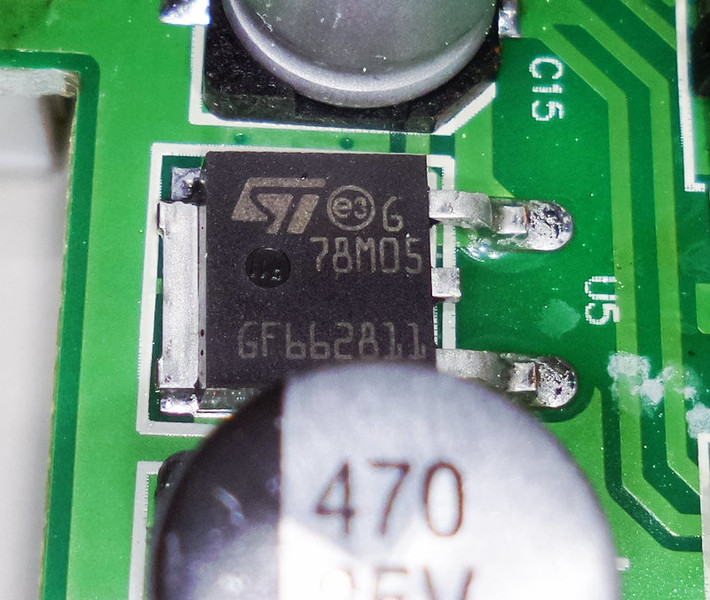

78M05同样是意法的。

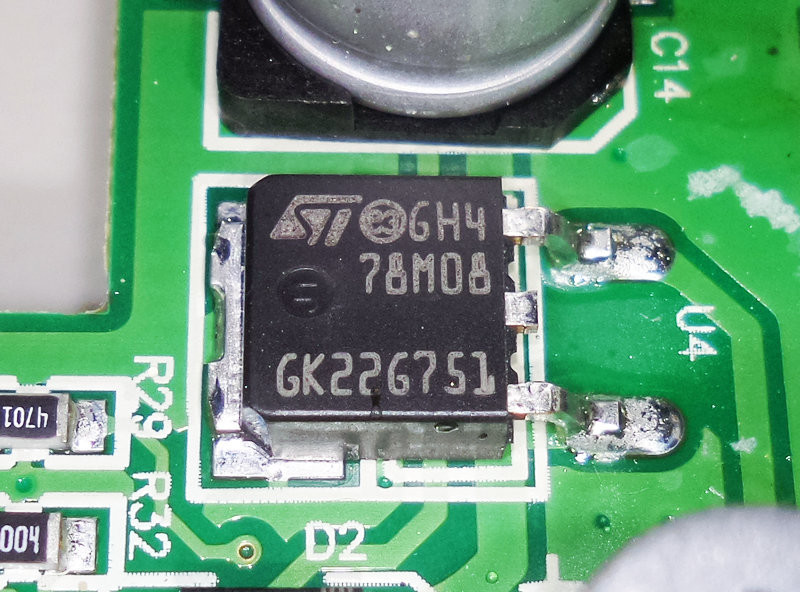

下面还有一个意法的78M08。

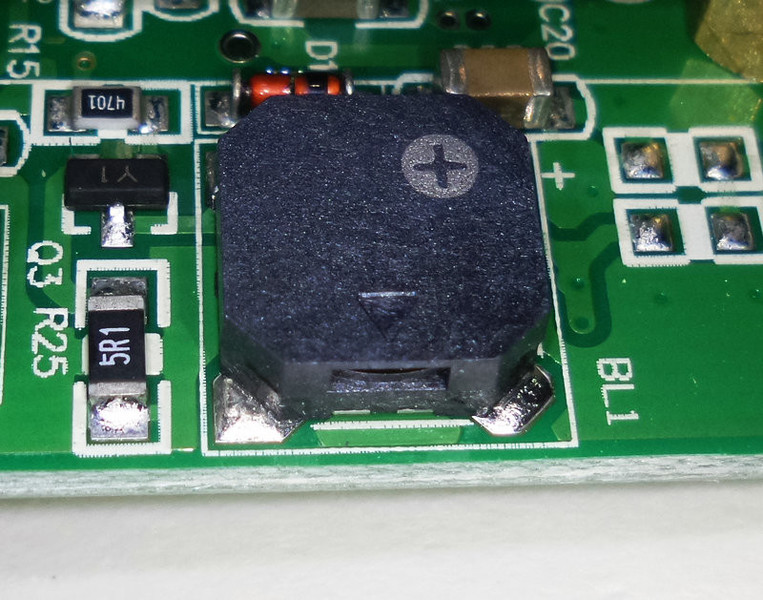

蜂鸣器。

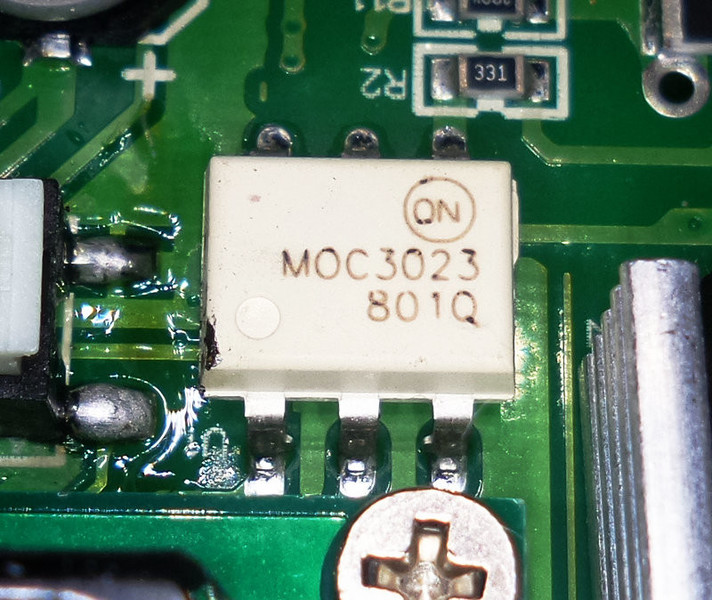

MOC3023光耦。

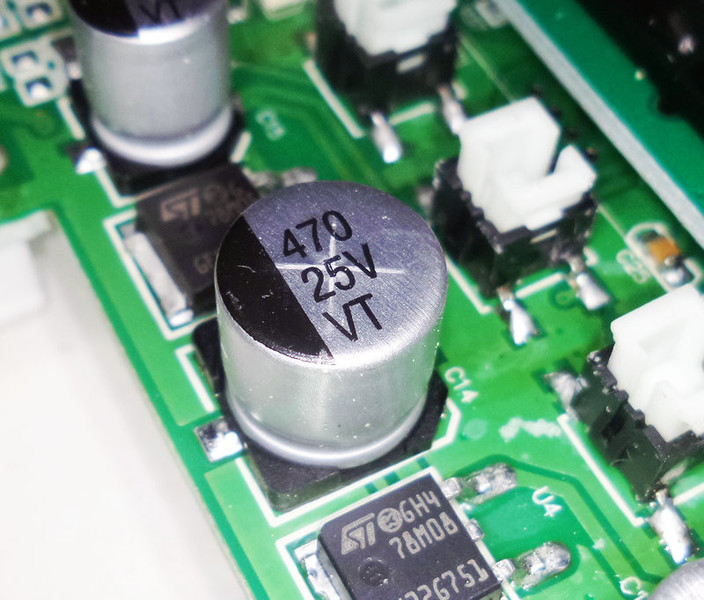

供电部分的滤波电容。

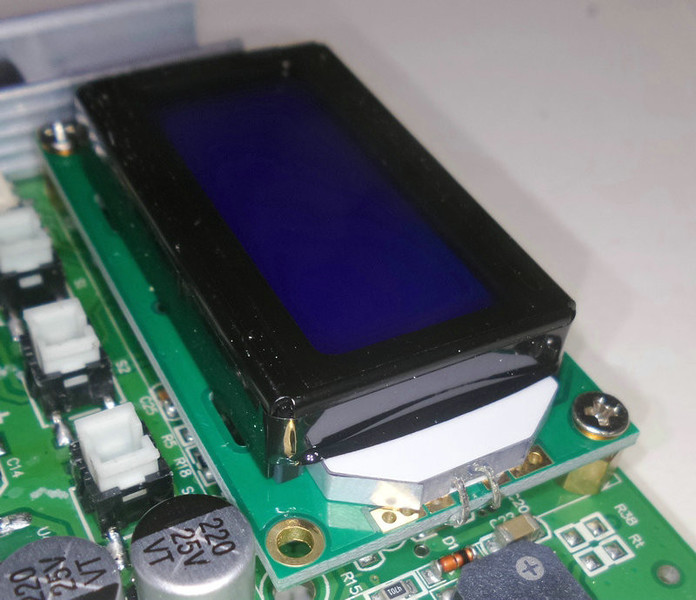

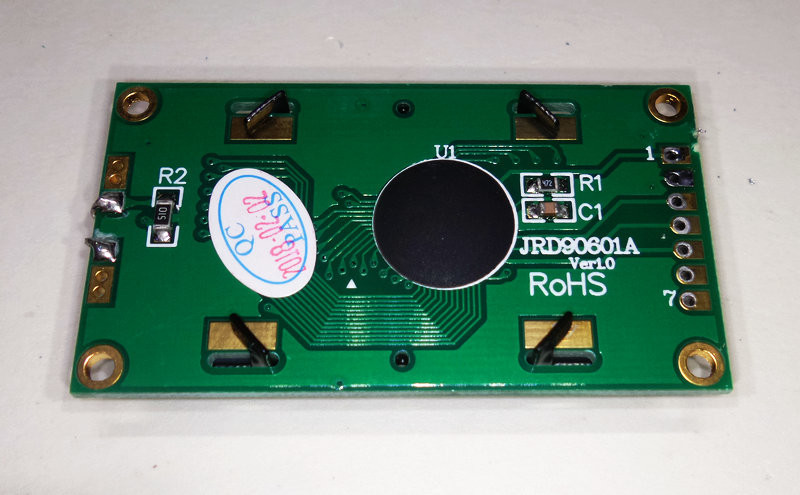

液晶屏。

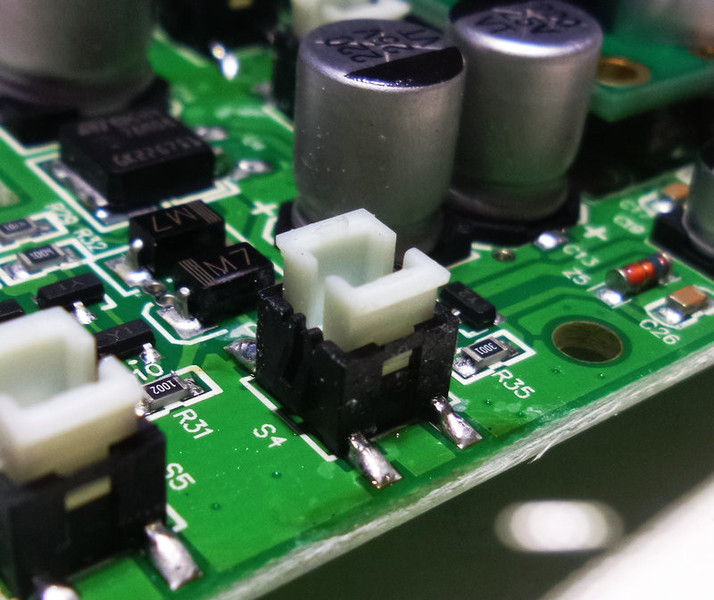

四脚轻触开关。开关帽比较特殊。多数带LED指示灯的轻触开关会用这种开关帽。

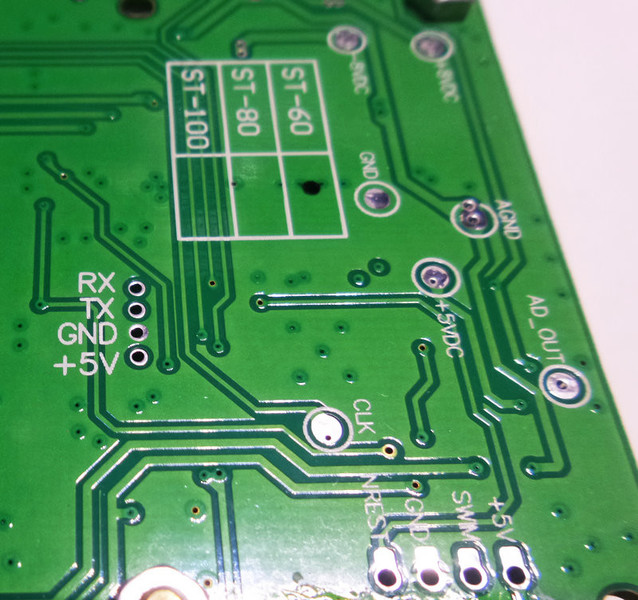

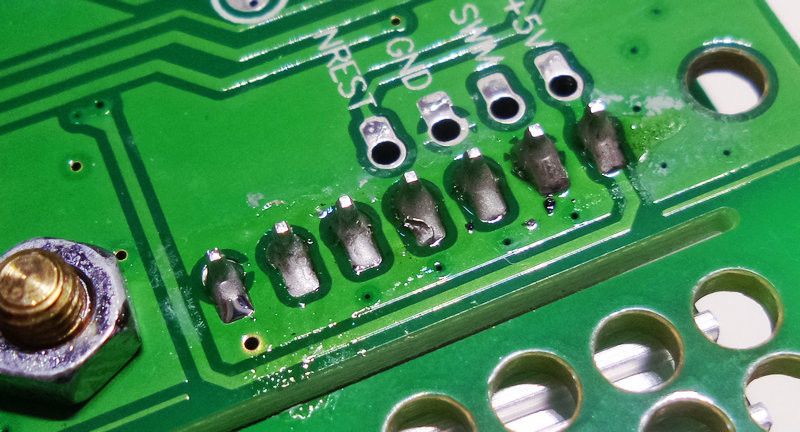

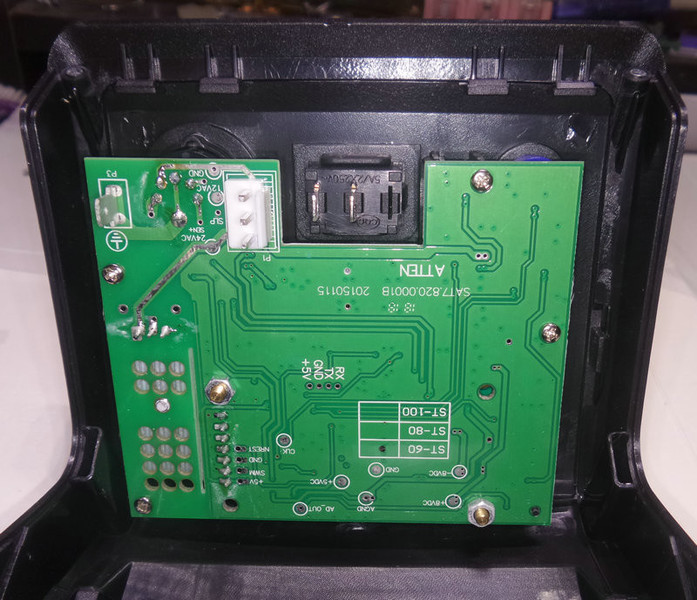

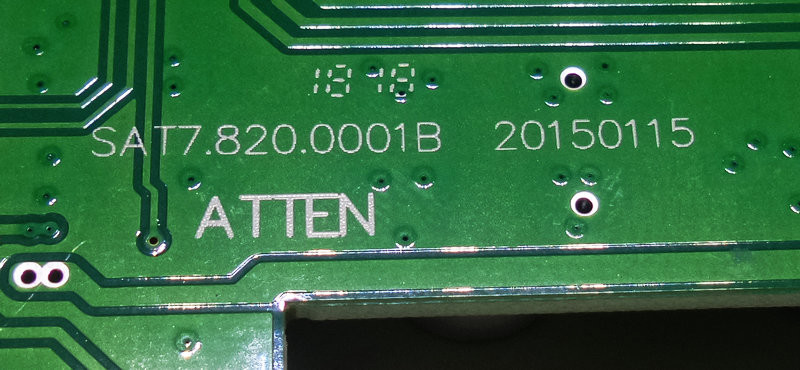

电路板背面的测试点以及TTL焊盘。

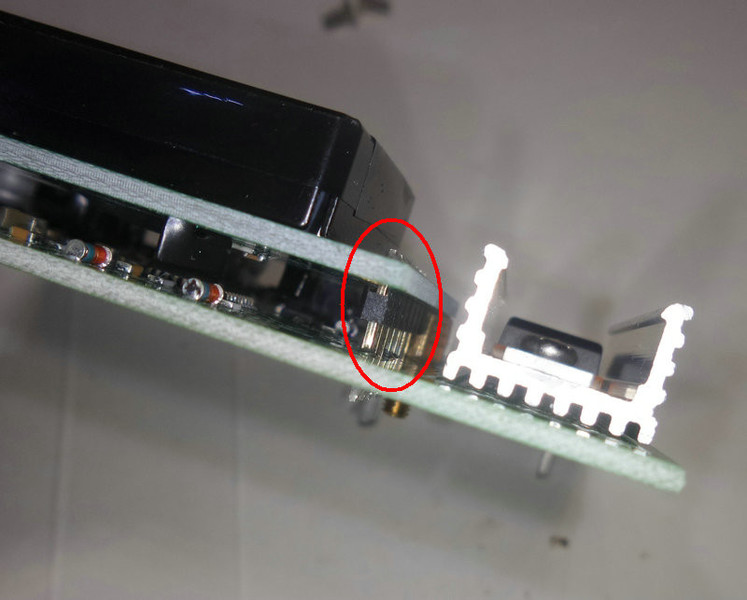

液晶屏通过排针与主板连接的。不过排针是上下焊死的。


要拆液晶屏的话，只能焊掉排针。


拆掉液晶屏后的主板。

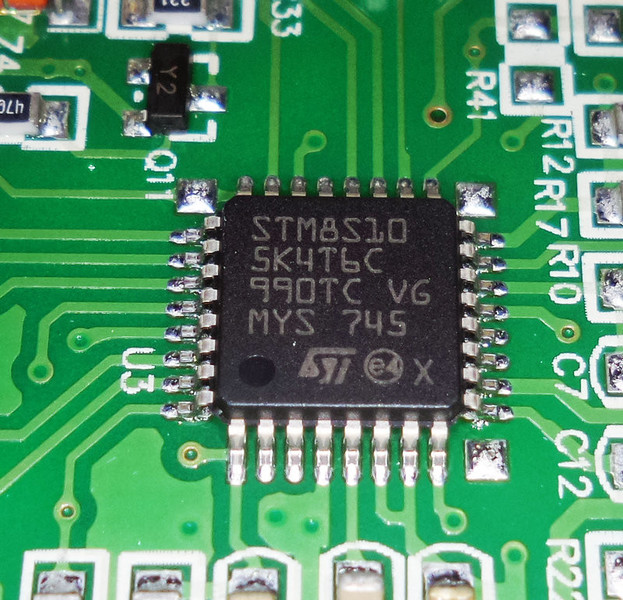

STM8单片机主控。

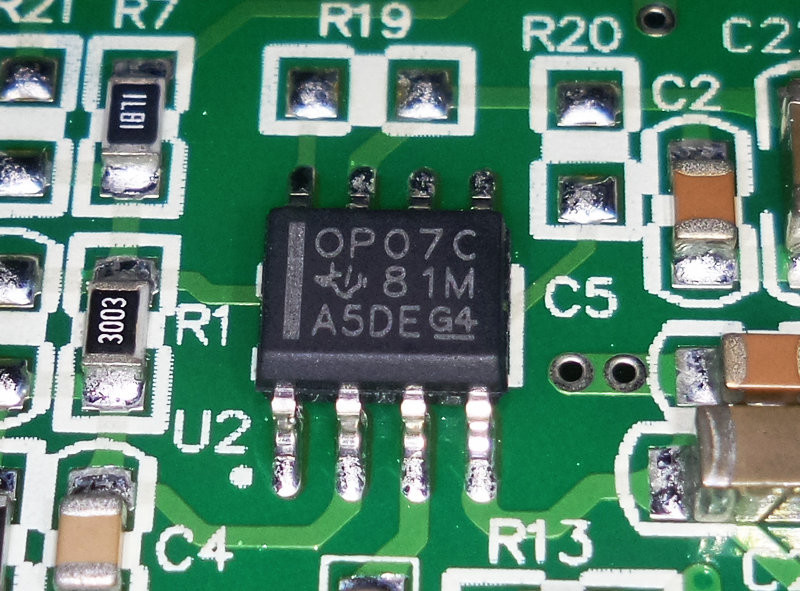

板上共有两颗OP07C运放。


液晶屏。

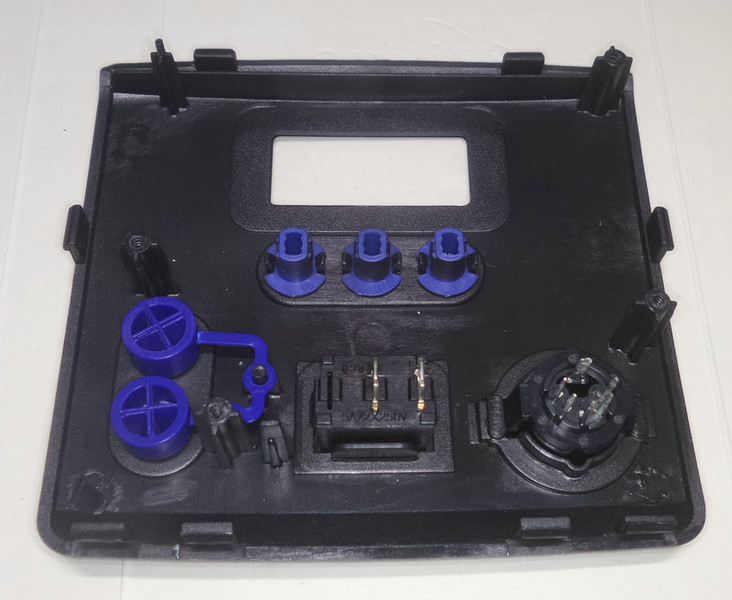

前面板。

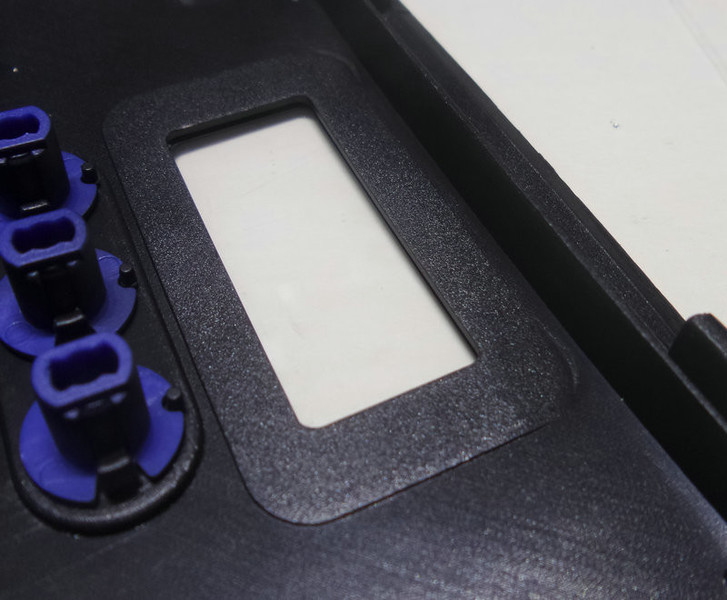

液晶屏窗口周围没有防尘的海绵垫。
时间长了进灰的话，强迫症会受不了的。


对于这么爱惜工具的我来说，肯定要做防尘处理啊！

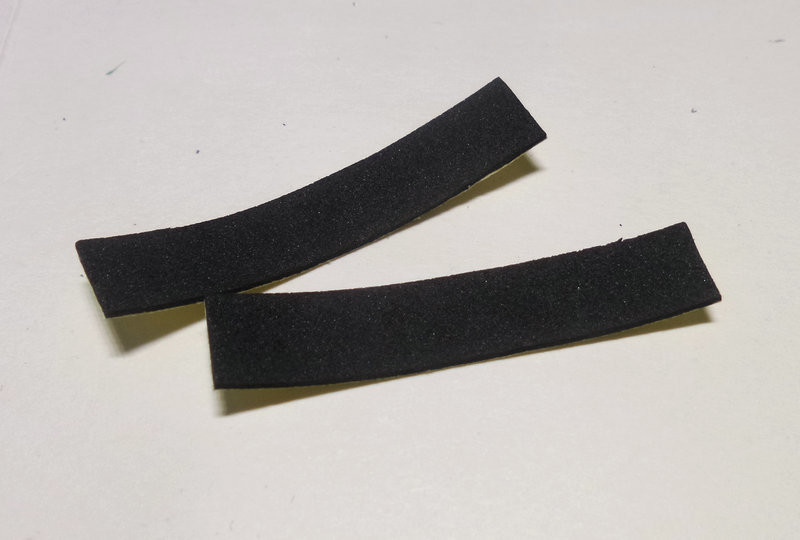

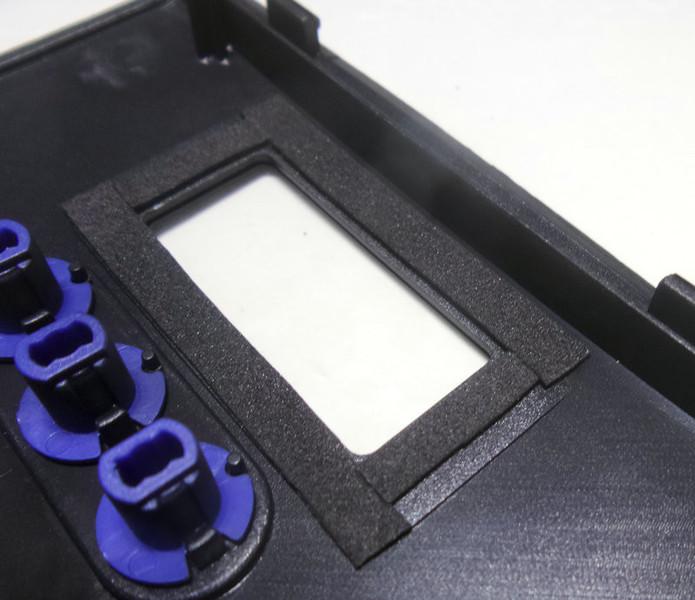

找两条单面泡沫胶条。


剪好长短后贴在液晶屏窗口周围。


下面拆解手柄部分。

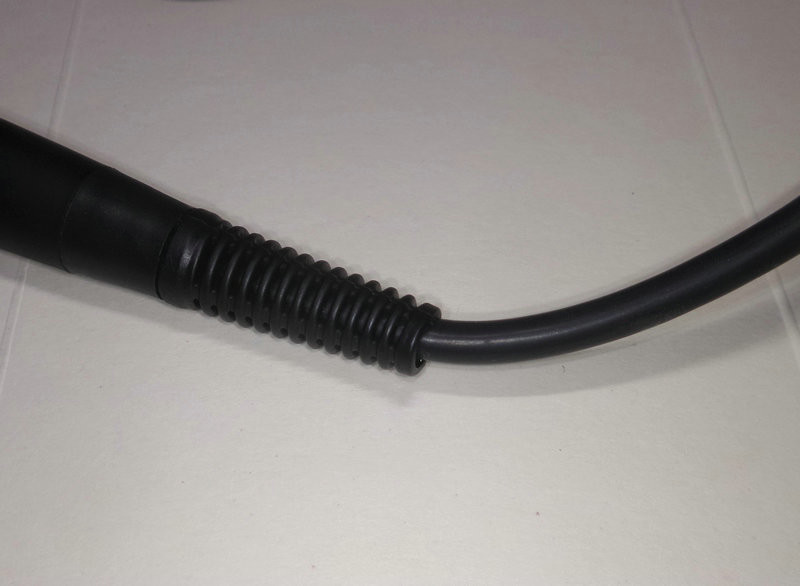

尾部的保护线套，很柔软。这位置也是很容易发生断线的位置。


仔细检查手柄的时候我发现手柄头部位置居然是偏心的。。。

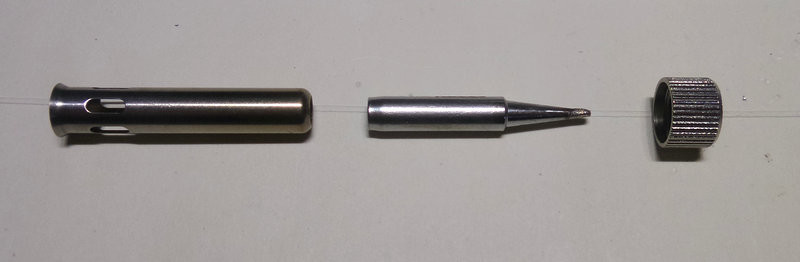

手柄拆解，以及更换烙铁头很简单。

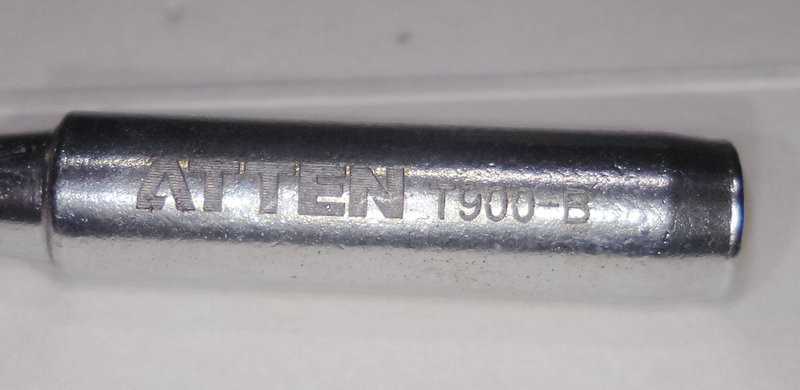

烙铁头也非常常见的型号，后期使用成本低。

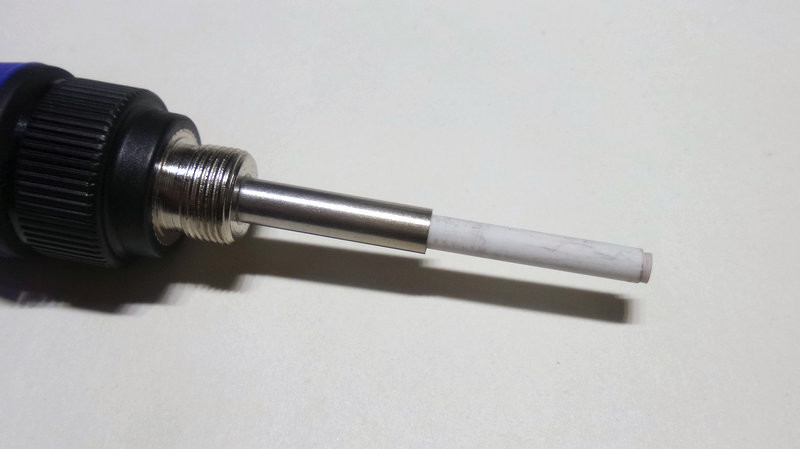

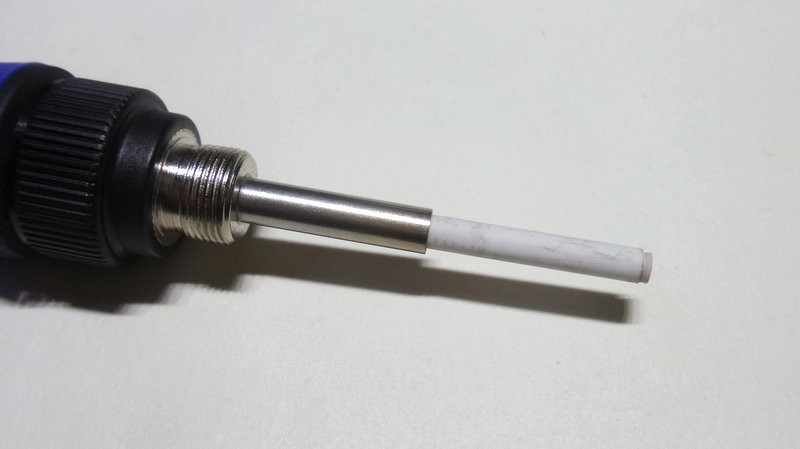

陶瓷发热芯。

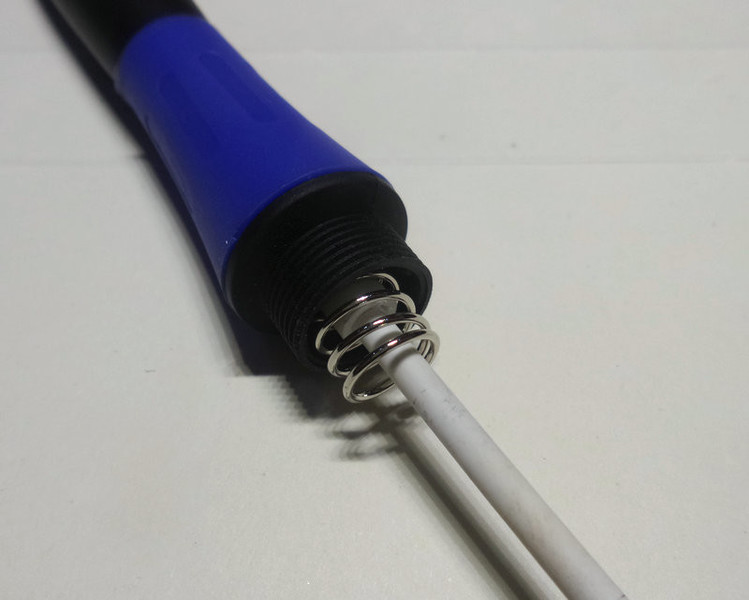

用来接地的弹簧。

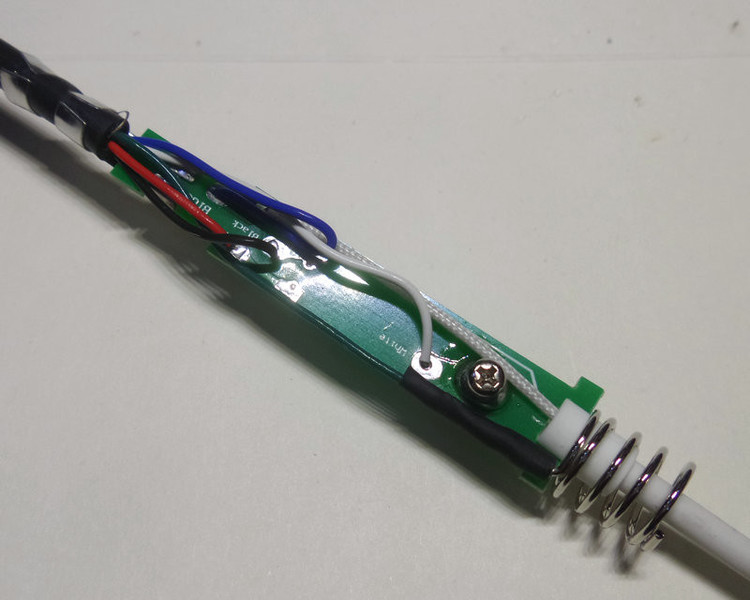

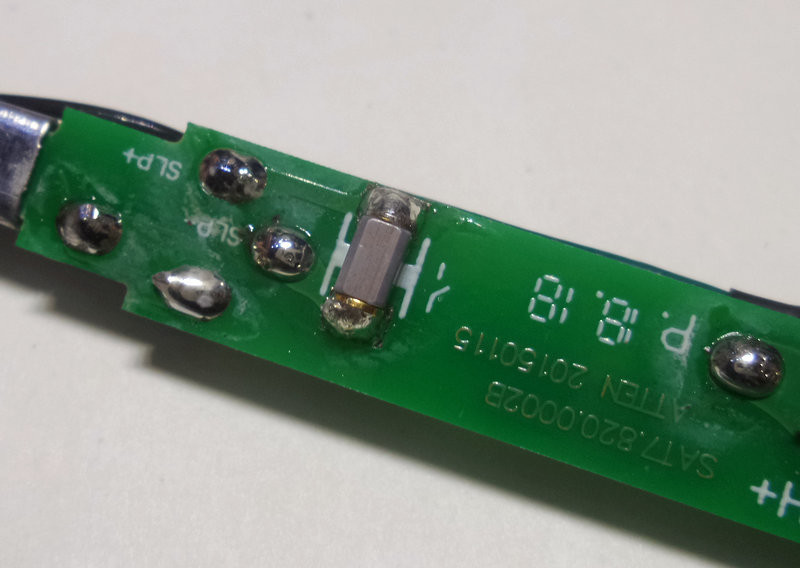

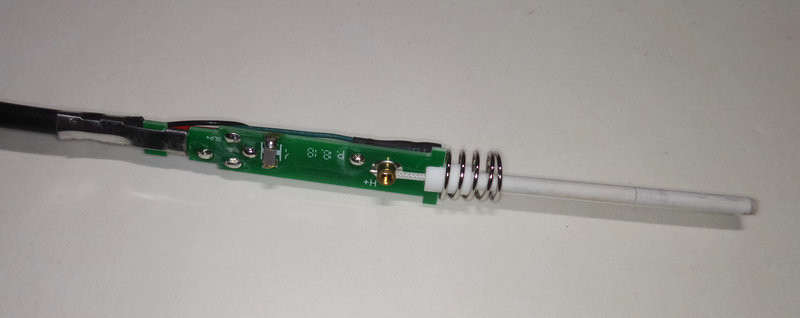

抽出手柄电路板。


抽出的时候突然发现掉落了个小东西。

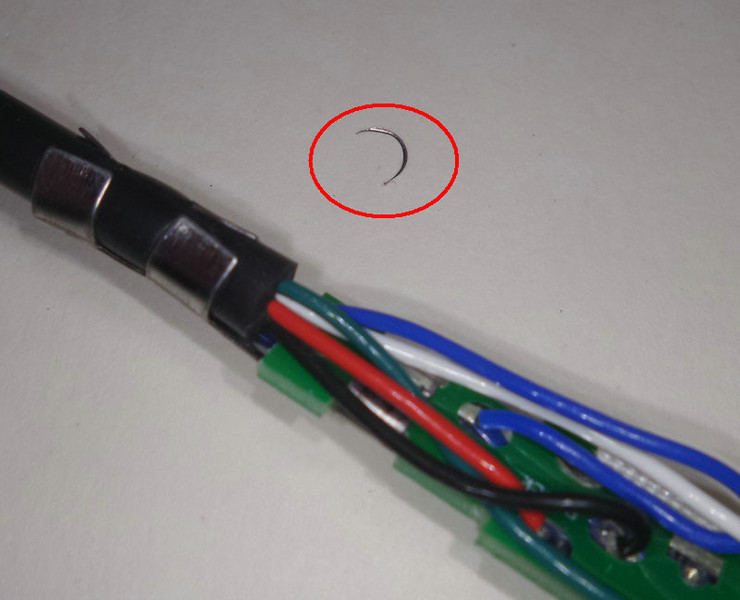

仔细一看原来是一小块铁屑，应该来自手柄上的五金件。


手柄线芯线为耐高温的特氟龙线。使用两线发热芯。


用来检测休眠的震动开关。


重新组装好焊台。

工欲善其事，必先利其器。拆的仔细，感谢分享！

工具不错，谢谢分享！

虽然我没有T12，只有一个安泰信938D，原理上是比不了T12的，T12的头子是与发热芯一体的，热传导几乎没有损失，但更换头子成本太高。
安泰信换头子方便廉价，但头子与发热芯间隙大，热传导损失大，因此上温与T12没得比。就像图中设置250度，测试220度一样（测试时烙铁头应带有适量的锡并与感温头充分接触），如果在发热芯外包上一层铜箔（我包了一层，但铜箔还是有点薄），再装上头子，因间隙小了，烙铁头的温度还会上升，而且升温时间也有所缩短。
