众仪ZT-QB4全自动智能数字钳形表疑似测量bug及改进建议

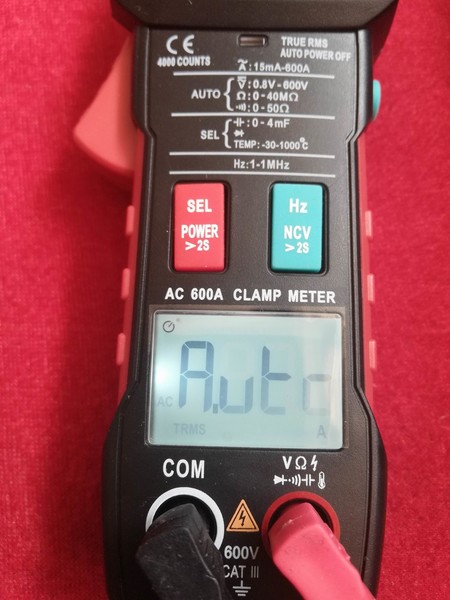

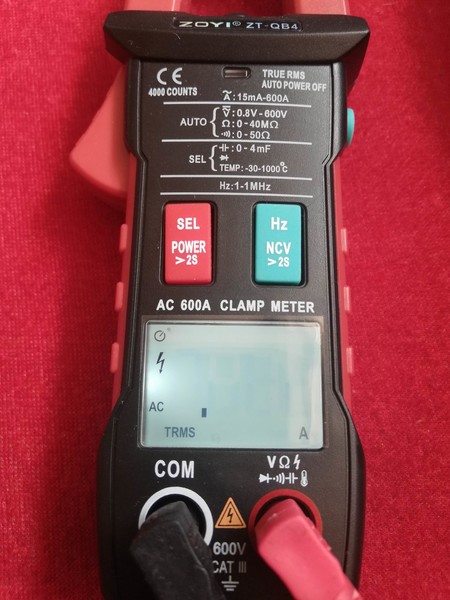

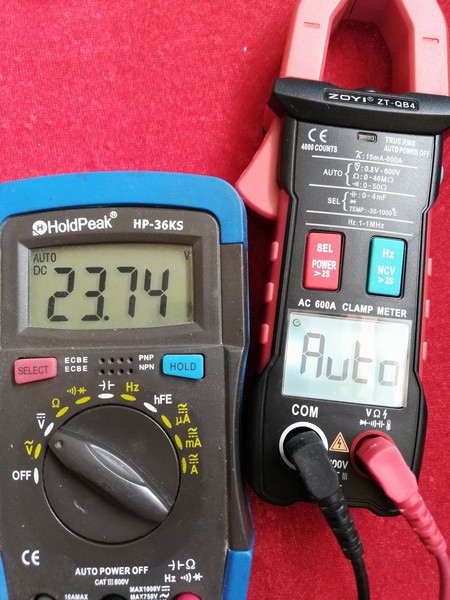

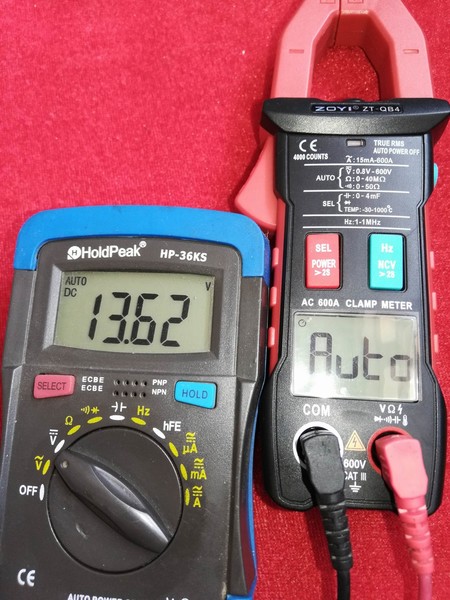

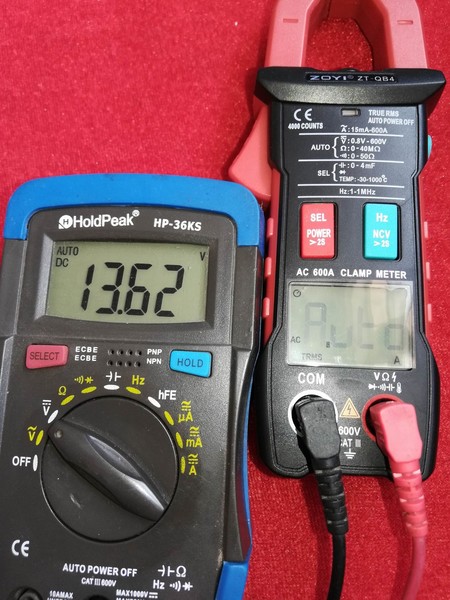

1、在Auto模式下测量超过13.6V的电压的同时，不断开表笔保持测量状态而直接短按红色“sel”模式切换按钮逐个切换二极管通断、电容、摄氏温度、华氏温度后再切换回Auto模式，屏幕都会闪烁显示“A.uto、AC、TRMS、A”等字符而没有正常的电压读数、蜂鸣器会反复滴滴响起。此时即使长按“sel”按钮关机再开机，问题依然不变。只有把表笔脱离电压测试重新测量时才能恢复成正常数值显示。这种情况出现的阈值大约为13.6V，高于13.6V就会出现这个问题，而测量低于13.5V电压时不会出现这个问题。如果在测量电压时对模式切换按钮进行锁定，应该就不会出现这种问题了。




把表笔脱离电压测试重新测量时才能恢复成正常数值显示

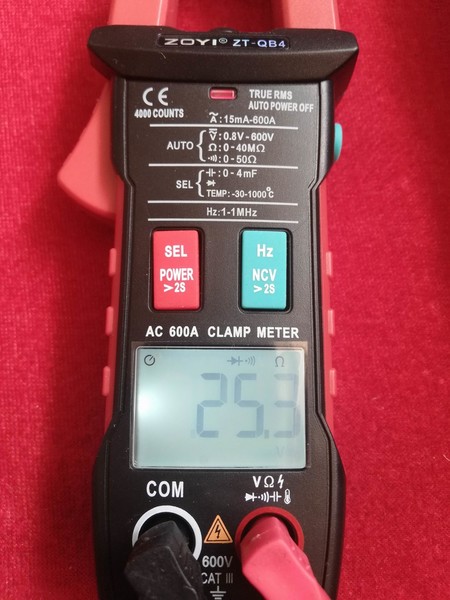

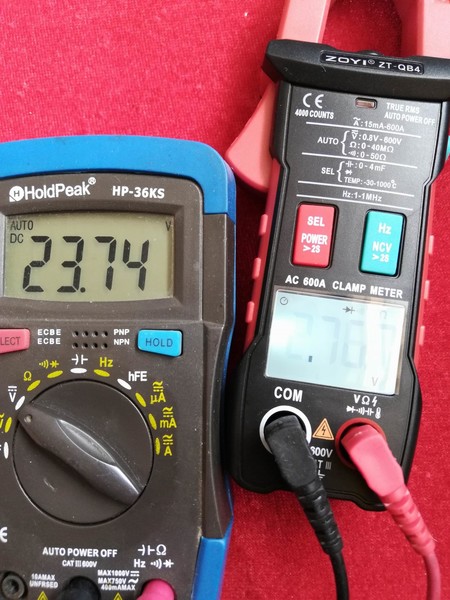

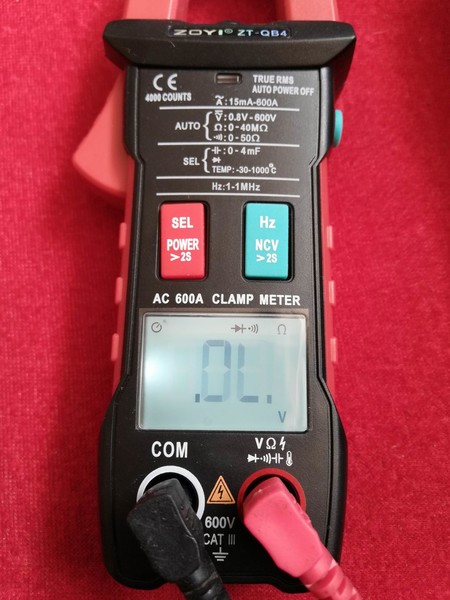

2、二极管通断档测量超过11V左右的电压时屏幕都会闪烁显示“A.uto、AC、TRMS、A”等字符或其他无意义数值、蜂鸣器反复滴滴响起且红色指示灯闪烁。虽说二极管通断不应输入电压测试，但人总有失手的时候，万一无意中设置错了模式而去测量电压（比如在二极管档误测220V，这种情况并不罕见），那表是不是就要被烧毁了？要是在二极管通断模式或者其他非Auto电压测量模式时测量超过一定值（比如二极管通断档3V、电容档2V）电压时，强制自动转换为Auto模式而变成电压测量岂不是更好？






  很多全自动万用表都会在Auto模式测量电压时强制锁定“sel”模式转换按键，此时即使按下“sel”也不会有任何作用，根本无法进行模式切换，除非将表笔断开脱离电压测量时才能按键进行切换。从而不给使用者带电切换的机会，也就彻底避免了误操作的可能。


  而且，很多全自动万用表都会在非Auto电压模式测量超过一定值（电容模式大约2V左右）电压时，强制自动转换为Auto模式而变成电压测量显示电压数值，哪怕是电容模式测量没有彻底放电而带电的电容，也都将自动切换为电压测量，完全杜绝了被误操作测量电压导致表被损坏的情况。
  以上两种都是为了保护万用表不会因误操作而被损坏的做法，个人认为这也是“智能”“全自动”万用表所应该具备的功能。




其实实现这两个功能非常容易，只要在万用表单片机程序中稍加修改即可，希望厂家可以在后续版本中增加并完善这两个功能，对于厂家和使用者都是百利而无一害的好事。

二极管档是不能输入外来电压的。

在测量电压时你按了红色键有些违规操作了，自动测量时是不能手动换档的，只有停止测量时，才能手动换档。如变成手动了，要切回自动才能自动测量，手动进入了二极管档是，内部输出2.2V的测量电压，溢出电压电2V，不是用来测量外部电压的。

光速飞行 发表于 2019-6-25 14:41
在测量电压时你按了红色键有些韦规操作了，自动测量时是不能手动换档的，只有停止测量时，才能手动换档。如 ...

关键问题就是即使再切换回auto模式，依然不能正常测量。只有将表笔与被测量电压断开才可以重新测量。
至于二极管档的问题倒不是什么大问题。

光速飞行 发表于 2019-6-25 14:41
在测量电压时你按了红色键有些韦规操作了，自动测量时是不能手动换档的，只有停止测量时，才能手动换档。如 ...

其他同类的表，在测量电压时根本无法按sel按钮切换成其他模式；即使先手动切换为在二极管或电容档，只要测量电压超过一定值（比如2V）就会瞬间自动变成电压测量模式。这样设计的好处就是万一无意中设置错了模式（比如在二极管、电容测量模式去测220V），万用表会自动转换成电压测量，防止表被烧毁。

wgsd 发表于 2019-6-25 13:28
二极管档是不能输入外来电压的。

是不能输入电压，但人总有失手的时候，万一无意中设置错了模式（比如在二极管、电容测量模式去测220V），那表是不是就要被烧毁了？

aping365 发表于 2019-6-25 15:09
关键问题就是即使再切换回auto模式，依然不能正常测量。只有将表笔与被测量电压断开才可以重新测量。
至 ...

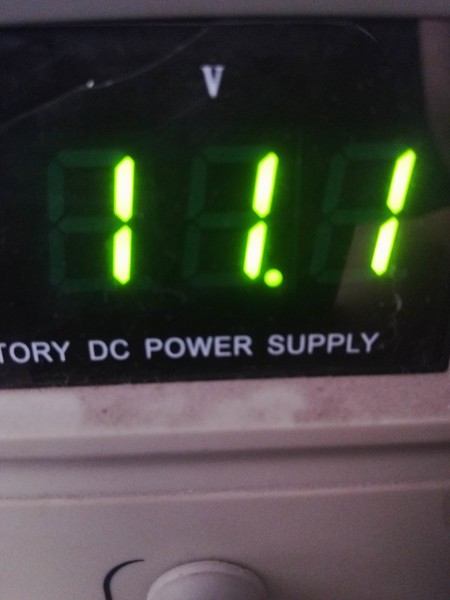

我这个BQ4,接１２V电压，去操作，没问题，能来回自如，很正常。

光速飞行 发表于 2019-6-25 15:21
我这个BQ4,接１２V电压，去操作，没问题，能来回自如，很正常。

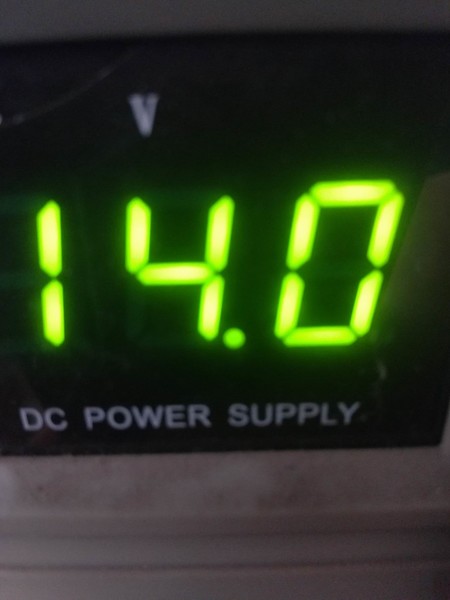

试试测量13.6V以上的电压，看看还正常不正常。实测13.5V时还正常，13.6V就不正常了。我既然写出来了，必然是经过仔细验证的。

aping365 发表于 2019-6-25 15:24
试试测量13.6V以上的电压，看看还正常不正常。实测13.5V时还正常，13.6V就不正常了。我既然写出来了，必然 ...

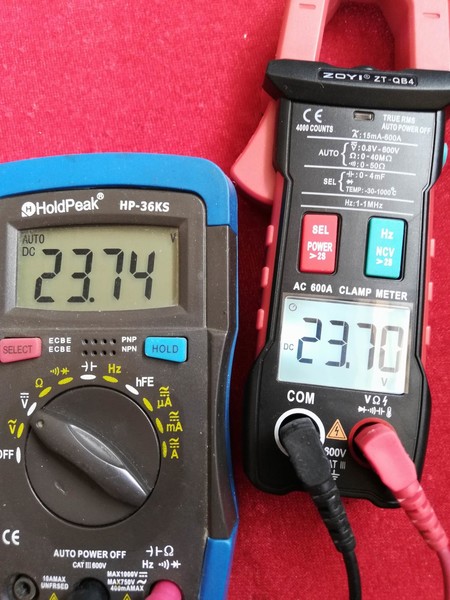

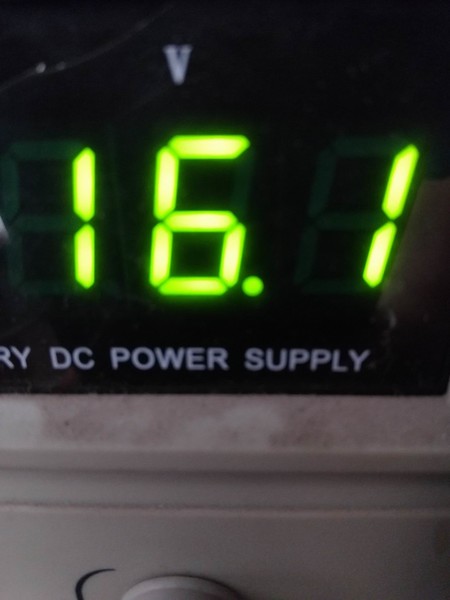

我试了13.5V，２５V都能正常，来回自如。

我的也没问题，同时提醒楼主....违障操作，当心将表折腾神经了

星星123 发表于 2019-6-25 21:38
我的也没问题，同时提醒楼主....违障操作，当心将表折腾神经了

哪来的违章操作？

研究的细致啊

深入运用了。

aping365 发表于 2019-6-25 15:18
其他同类的表，在测量电压时根本无法按sel按钮切换成其他模式；即使先手动切换为在二极管或电容档，只要 ...

自动识别档不断开测电压的表笔直接人工带电切换？

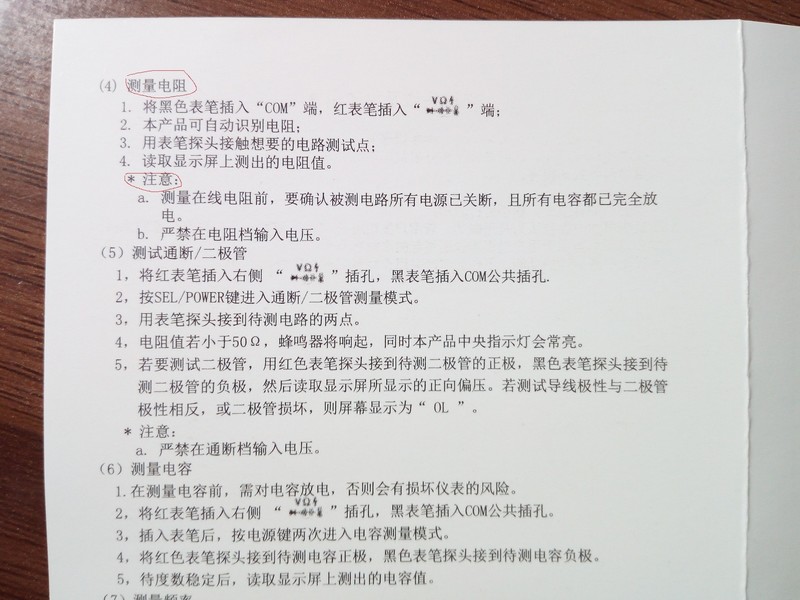

厂家说明书连测电阻时都不允许带电。

后面的问题确实会犯错，我当天拿到表就在二极档测220V， 表没事（这是我违章操作）
T21M 就是把二极和电容档分一个独立插座，这样使用很不方便。
普通万用表都是二极、电容、电阻、电压等等都是同一插座。

散淡021 发表于 2019-6-26 08:30
自动识别档不断开测电压的表笔直接人工带电切换？
厂家说明书连测电阻时都不允许带电。

非常到位规范的评论，有实例，举证明确，学习了，谢谢分享。从中了解到了QB4的保护功能还是挺到位的（二极管档测220V）。

wgsd 发表于 2019-6-26 08:51
非常到位规范的评论，有实例，举证明确，学习了，谢谢分享。从中了解到了QB4的保护功能还是挺到位的（二 ...

普通万用表二极档、电容档也就是除电流以外的档位，二表笔直接测２２０ｖ不断开
来回转动刀位开关表没事（那个老外测试中国表也是这样试的，网上有视频）

虽然万用表有全保护，我个人还是不敢这样搞，更不提倡大家这样测试。
ＱＢ４的说明书，厂家也很保守，连自动识别档里电阻档都不许带电，这档我个人认为没事。

散淡021 发表于 2019-6-26 09:02
普通万用表二极档、电容档也就是除电流以外的档位，二表笔直接测２２０ｖ不断开
来回转动刀位开关表没事 ...

是的，我也不敢，还是按规程操作较好。

散淡021 发表于 2019-6-26 08:30
自动识别档不断开测电压的表笔直接人工带电切换？
厂家说明书连测电阻时都不允许带电。

很多全自动万用表都会在Auto模式测量电压时强制锁定“sel”模式转换按键，此时即使按下“sel”也不会有任何作用，根本无法进行模式切换，除非将表笔断开脱离电压测量时才能按键进行切换。从而不给使用者带电切换的机会，也就彻底避免了误操作的可能。
而且，很多全自动万用表都会在二极管或电容模式测量超过一定值（电容模式一般为2V左右）电压时，强制自动转换为Auto模式而变成电压测量显示电压数值，哪怕是电容模式测量没有彻底放电而带电的电容，也都将自动切换为电压测量，完全杜绝了被误操作测量电压导致表被损坏的情况。
以上两种都是为了保护万用表不会因误操作而被损坏的做法，个人认为这也是“智能”“全自动”万用表所应该具备的基本功能。
其实实现这两个功能非常容易，只要在万用表单片机程序中稍加修改即可，希望厂家可以在后续版本中增加并完善这两个功能，对于厂家和使用者都是百利而无一害的好事。

仪器，仪表，最好是按规程操作较好，否则十之八九会损坏，最好养成按程操作习惯，我就是喜欢按规程操作，干这行几十年没烧过一个表。

不知道这样好不好。
