大家的ZT-X/219频率档测PWM需要串联电容吗？

发表于：2019-9-13 12:35:00 2060
万用表
主题类别: 求助
仪表品牌: 众仪（ZOYI）
显示方式: 三位半
型号或关键字: ZT-X/219

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
好奇怪，不串不然测不到
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（24）

wgsd 数字大神 2019-9-13 12:49:08
不用万用表测频率。
2019-9-13 12:49:08 回复
勇闯沙滩 数字大神 2019-9-13 13:05:33
ZX-X/219是什么表？
2019-9-13 13:05:33 回复
hugohehuan 楼主     数字奇才 2019-9-13 14:33:25
wgsd 发表于 2019-9-13 12:49
不用万用表测频率。

在没有其他设备的时候不就万用表吗
2019-9-13 14:33:25 回复
kyhwhb 数字大神 2019-9-13 14:51:29
勇闯沙滩 发表于 2019-9-13 13:05
ZX-X/219是什么表？

应该是说ZT-X和ZT-219两个表吧
2019-9-13 14:51:29 回复
hugohehuan 楼主     数字奇才 2019-9-13 15:54:09
巍巍兴安 发表于 2019-9-13 14:51
应该是说ZT-X和ZT-219两个表吧

是的……
2019-9-13 15:54:09 回复
人艰不拆 数字王者 2019-9-13 17:15:25
不知道，没这表
2019-9-13 17:15:25 回复
散淡021 数字大神 2019-9-14 16:00:16
X和219 我测过电脑主板上PWM 的频率 直接测不需要串直电容。

这类表如果测线性稳压电压的DCV输出处的50---100Hz 的波纹电压或波纹频率（波纹较大时）必须串隔直电容。（大多100K的表不需要）
以上二个例子说明这类表正常的（表只显示电压大的频率）
2019-9-14 16:00:16 回复
白不分 数字大师 2019-9-15 07:04:13
原来要串电容
2019-9-15 07:04:13 回复
hugohehuan 楼主     数字奇才 2019-9-16 19:04:53
散淡021 发表于 2019-9-14 16:00
X和219 我测过电脑主板上PWM 的频率 直接测不需要串直电容。

这类表如果测线性稳压电压的DCV输出处的50--- ...

我的219就测不到PWM，频率是0，占空比也是0。
发回厂家检测说是好的，要串个电容测……
我觉得好奇怪……
2019-9-16 19:04:53 回复
散淡021 数字大神 2019-9-18 13:10:04
hugohehuan 发表于 2019-9-16 19:04
我的219就测不到PWM，频率是0，占空比也是0。
发回厂家检测说是好的，要串个电容测……
我觉得好奇怪…… ...

我是不串小电容直接测台式和笔记本主板CPU供电场管的频率和占空比），用交流毫伏档或频率档，
ZT-X、219、203、UT139C、UT210E等等这类表都能测（不排除有些主板不行）

这类表的说明书明确说明 交流电压档是不能测CPU供电200---300K的频率，大概70K以下OK）
2019-9-18 13:10:04 回复
wgh1027 数字大神 2019-9-18 18:16:36
反正平时多备个电容就没错了。
2019-9-18 18:16:36 回复
散淡021 数字大神 2019-9-18 23:34:24
wgh1027 发表于 2019-9-18 18:16
反正平时多备个电容就没错了。

对

就是100K的表有些地方也是串个小电容更好（如测波纹电压）

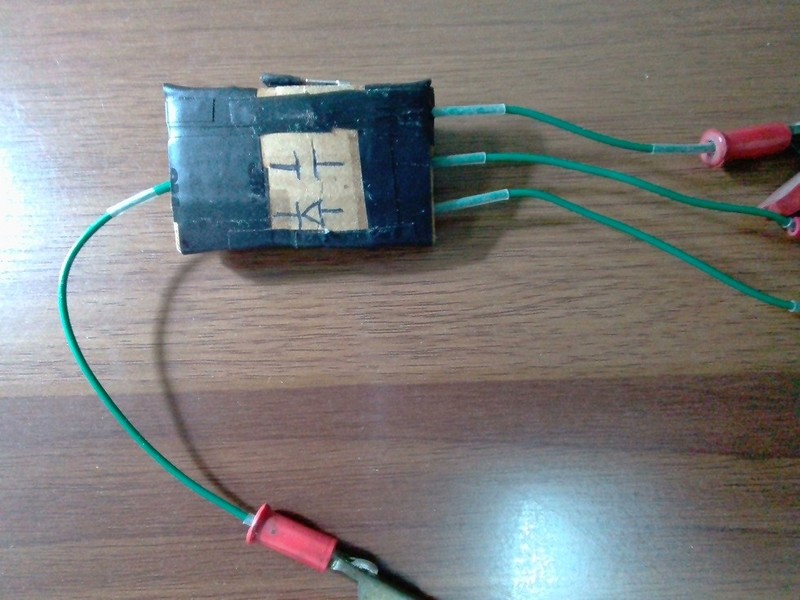

表的伴侣
2019-9-18 23:34:24 回复
kyhwhb 数字大神 2019-9-19 08:08:20
表的伴侣----再美化一下外壳
2019-9-19 08:08:20 回复
hugohehuan 楼主     数字奇才 2019-9-21 01:30:31
散淡021 发表于 2019-9-18 13:10
我是不串小电容直接测台式和笔记本主板CPU供电场管的频率和占空比），用交流毫伏档或频率档，
ZT-X、219 ...

219测一个200多kHz的12V的PWM时候，占空比总是错的，后来就连频率都测不了了……
再后来3.3V的也不行了……


2019-9-21 01:30:31 回复
散淡021 数字大神 2019-9-21 06:14:07
巍巍兴安 发表于 2019-9-19 08:08
表的伴侣----再美化一下外壳

是的

现在不工作了，机会少了
2019-9-21 06:14:07 回复
zjqzwangdong 数字奇才 2019-9-27 06:39:51
hugohehuan 发表于 2019-9-16 19:04
我的219就测不到PWM，频率是0，占空比也是0。
发回厂家检测说是好的，要串个电容测……
我觉得好奇怪…… ...

我的ztx测方波信号，正向测量时频率档有显示频率，但是占空比就失效了，然而表笔互换后却可以测出占空比，真是无言以对，不知坛友们有这情况不
2019-9-27 06:39:51 回复
zjqzwangdong 数字奇才 2019-9-27 07:12:52
这表今天刚拿来还以为频率档占空比出问题了，后来听坛友说表笔互换下，居然又能测出来了，今早又和你们一样串个电容测，然后也起作用了，我在想，这样是不是在万用表内部测量电路直接串个合适电容是否可以解决此类问题
2019-9-27 07:12:52 回复
白不分 数字大师 2019-9-27 08:11:25
谢谢分享。
2019-9-27 08:11:25 回复
hugohehuan 楼主     数字奇才 2019-9-28 00:54:29
zjqzwangdong 发表于 2019-9-27 06:39
我的ztx测方波信号，正向测量时频率档有显示频率，但是占空比就失效了，然而表笔互换后却可以测出占空比 ...

啊？？？还有这种情况啊
2019-9-28 00:54:29 回复
