拆修美格WT22D液晶显示器。

发表于：2019-9-23 22:39:35 3033
电子产品
行为类别: 维修
产品类别: 显示器
电子品牌: 其它
电子产品关键字: 美格WT22D液晶显示器

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

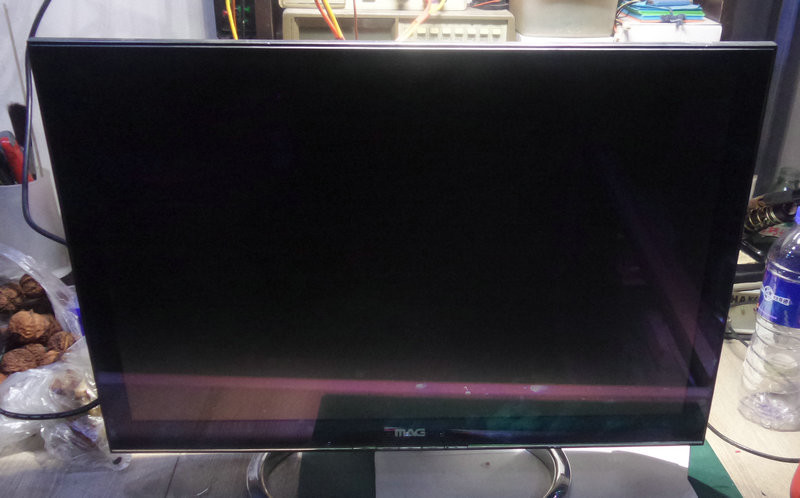

单位库房里找到的一台坏显示器。看着成色还挺新的，而且报废好几年了还在这，所以我就借回来一下。。。这显示器超级重。。。底座一个大金属环。而且面板外面还带个玻璃板。。。
回来通电试了下，电源灯闪一下就灭。估计电源的问题比较大。

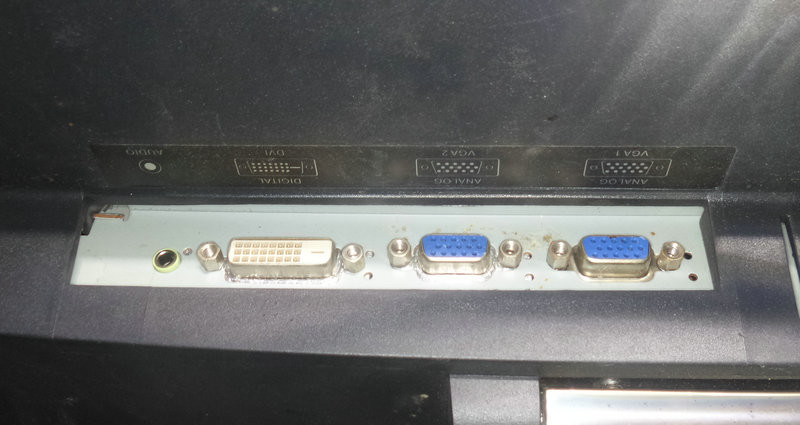

背面，双VGA，一个DVI，还有个3.5mm音频。

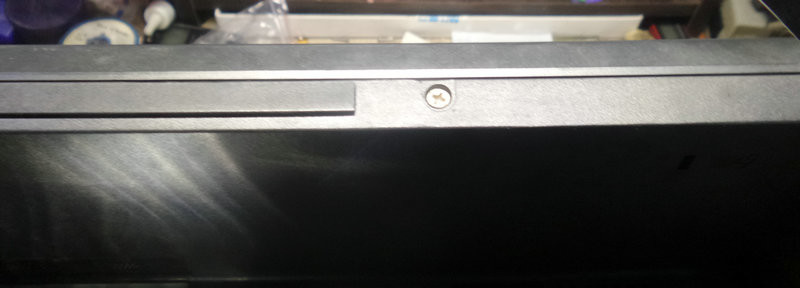

外壳侧面有螺丝规定面板框。

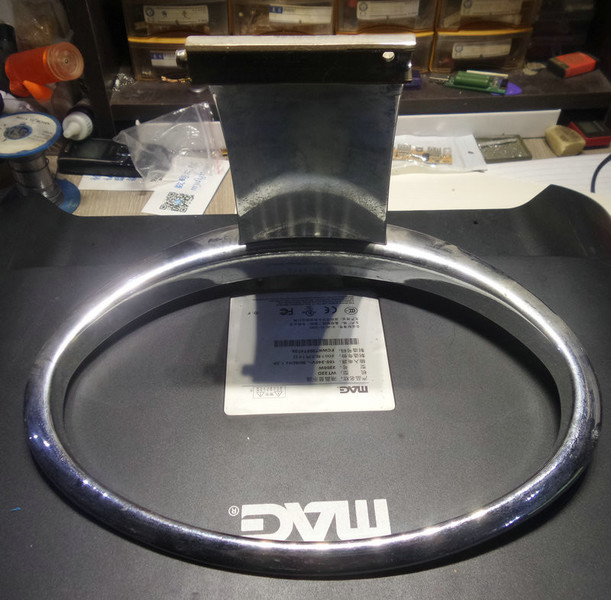

全金属底座。。。相当稳当。。。

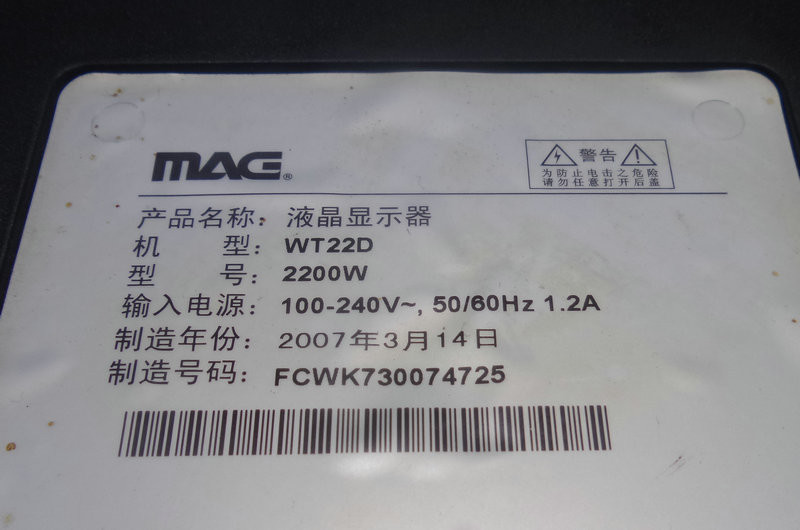

2007年3月14号生产。至今已12年半了。

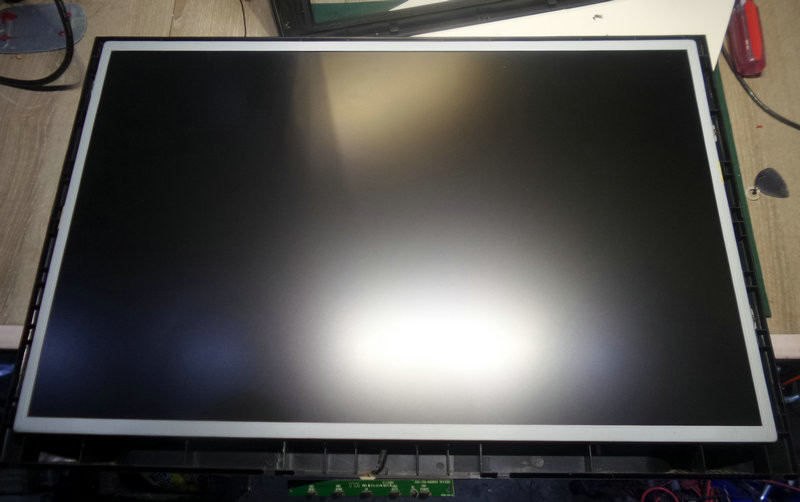

拆掉玻璃面板，感觉轻巧多了。

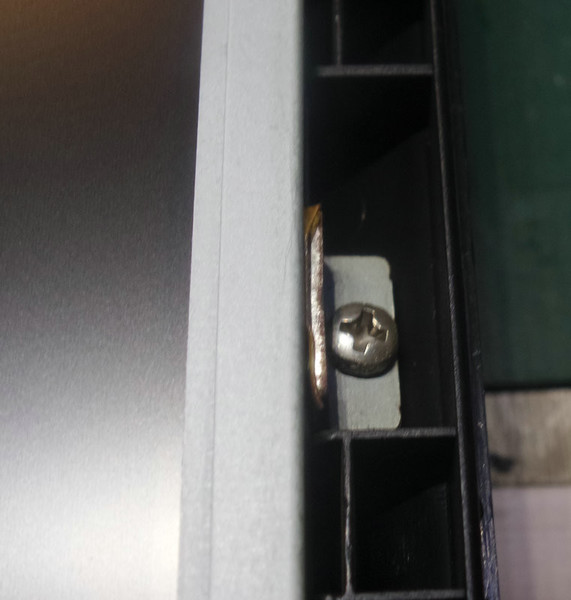

液晶屏四周还有螺丝固定。

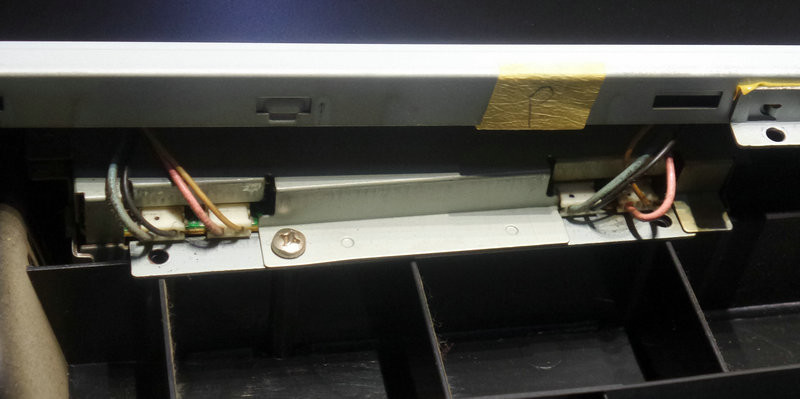

拆掉液晶屏的螺丝，掀开液晶屏，拔掉灯管线。

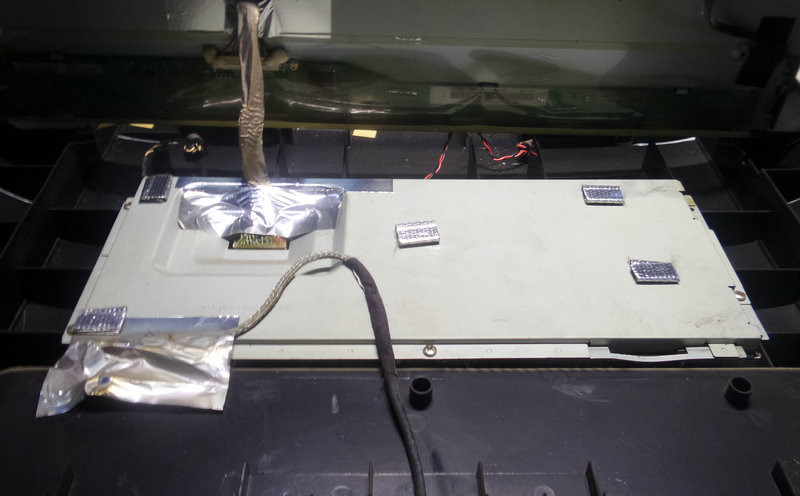

掀开液晶屏后，电路板部分还有一张铁板盖着。。。

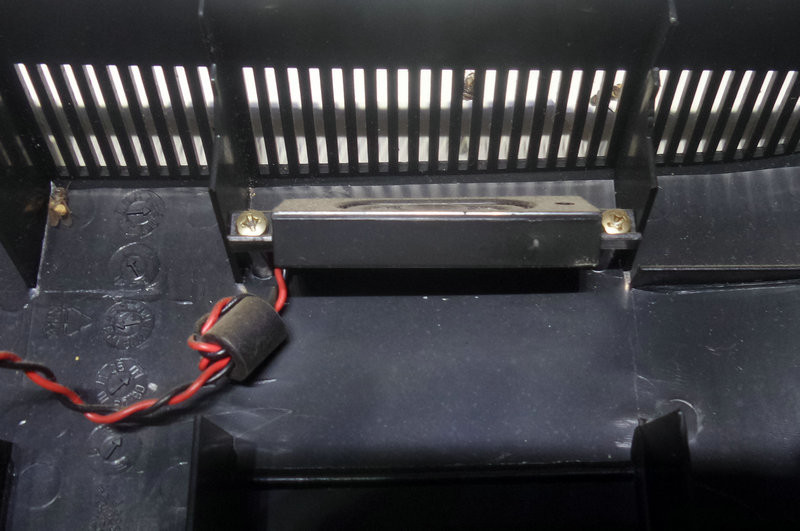

显示器下面一边一个小喇叭。

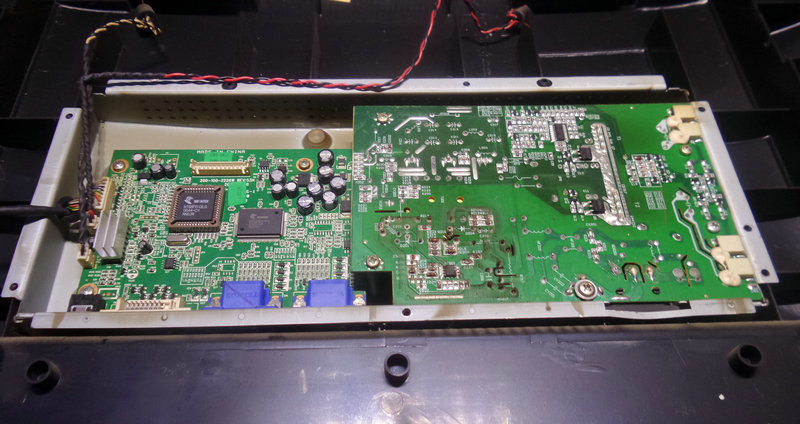

拆掉铁板后露出电路板了。

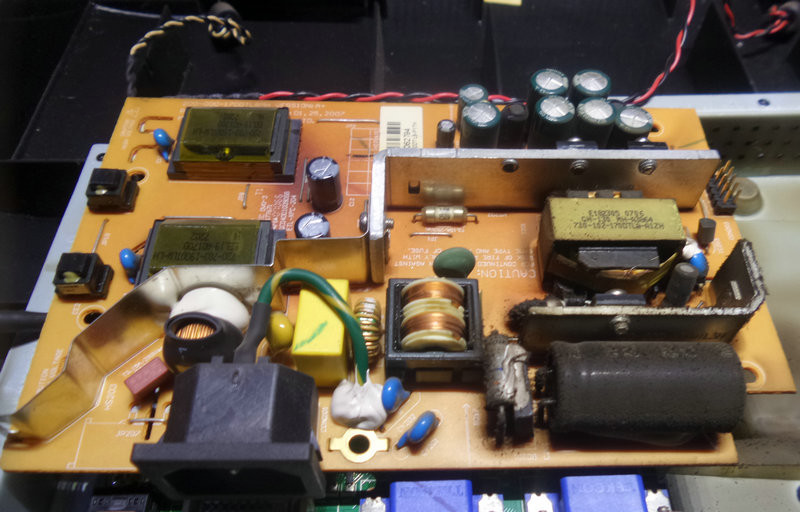

电源+高压一体板。

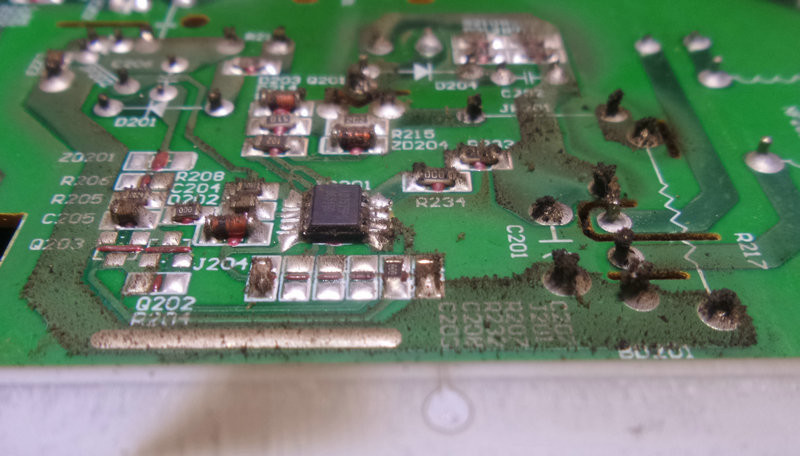

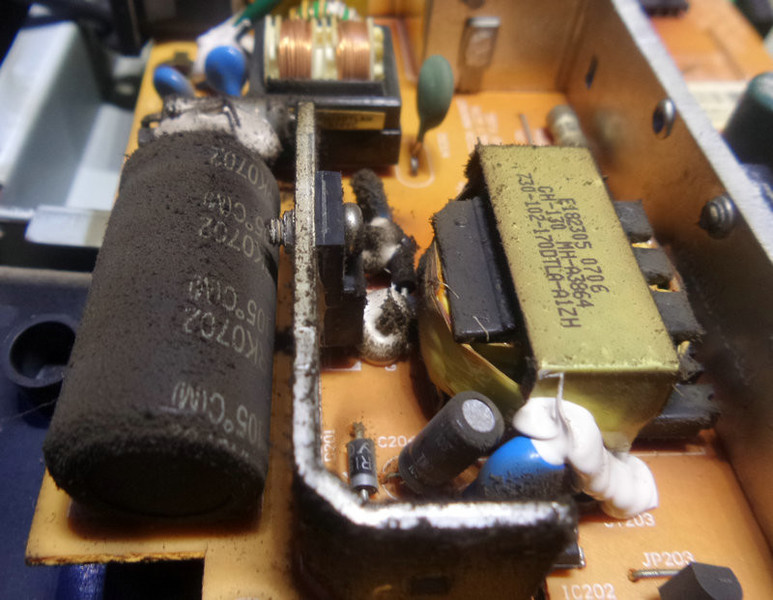

灰还不少的说。。。

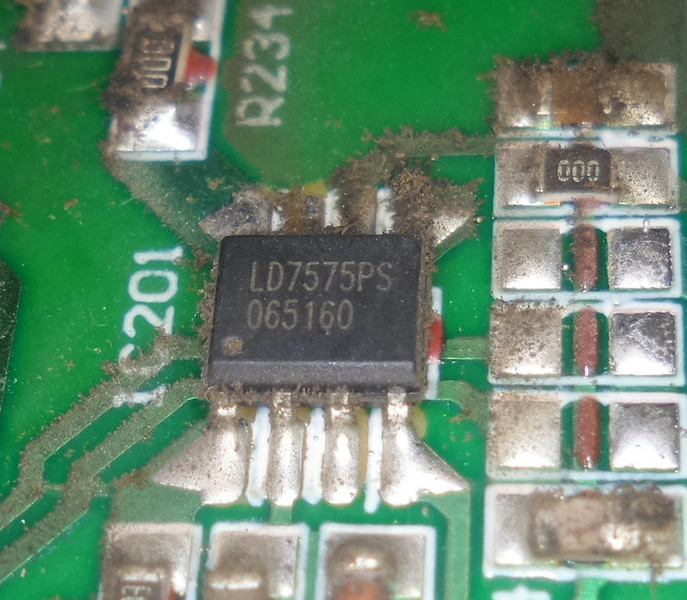

LD7575PS PWM电源管理芯片。

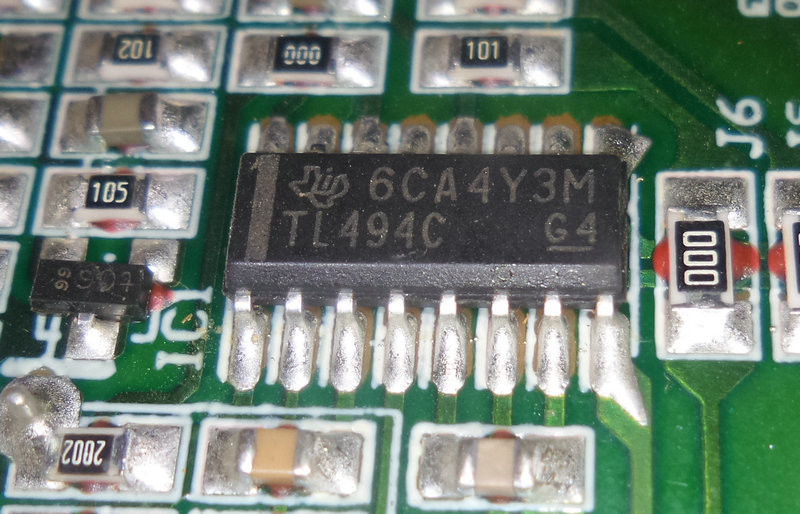

TL494

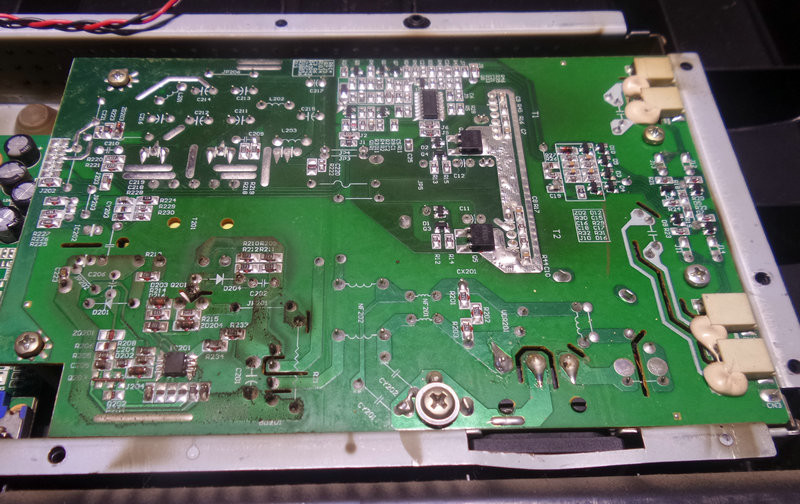

电源板正面。

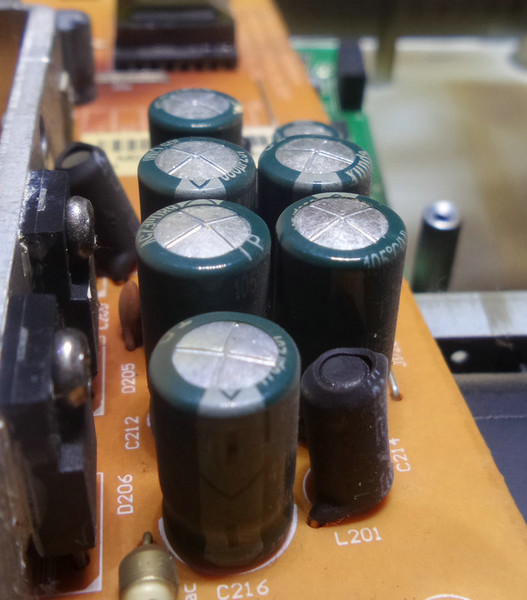

电容全部怀孕。。。
这边灰也不少。

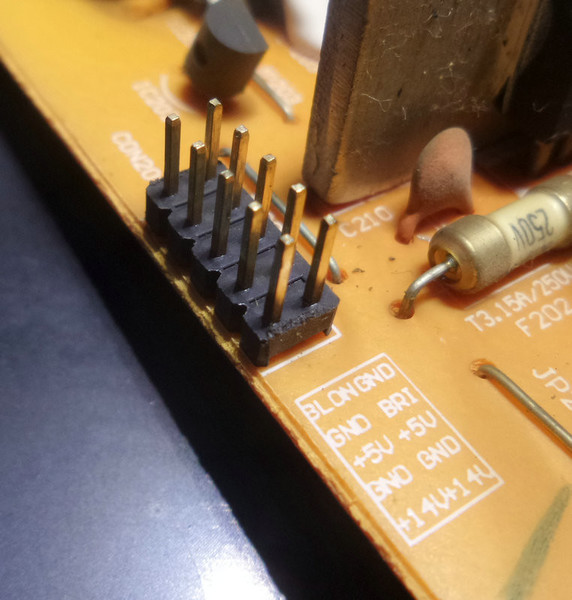

电源板输出排针。
测都不用测了，直接拆电容吧。。。

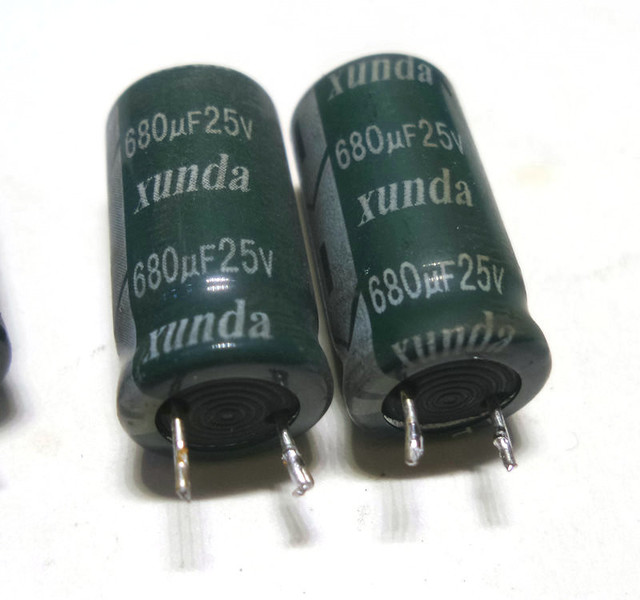

680uf 25V电容。四个电容，两两并联。

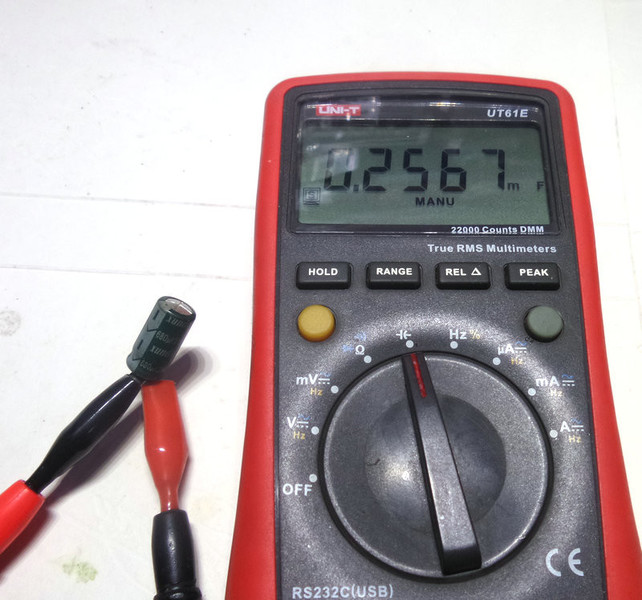

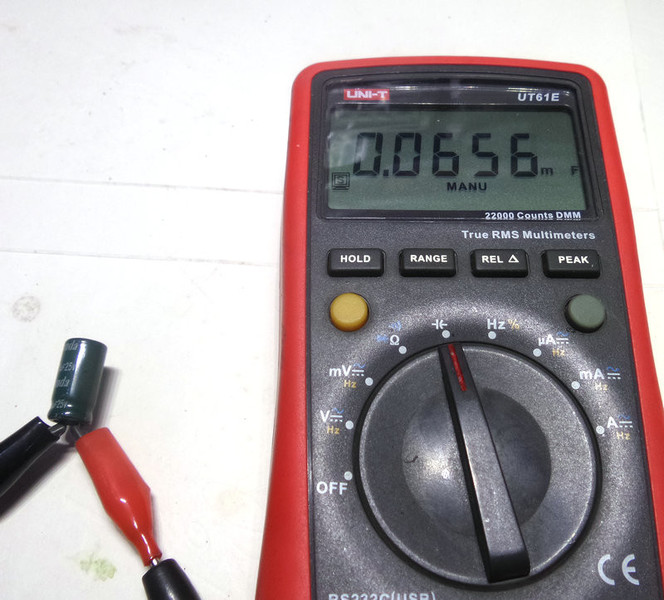

测下试试。。。
另一个。。。

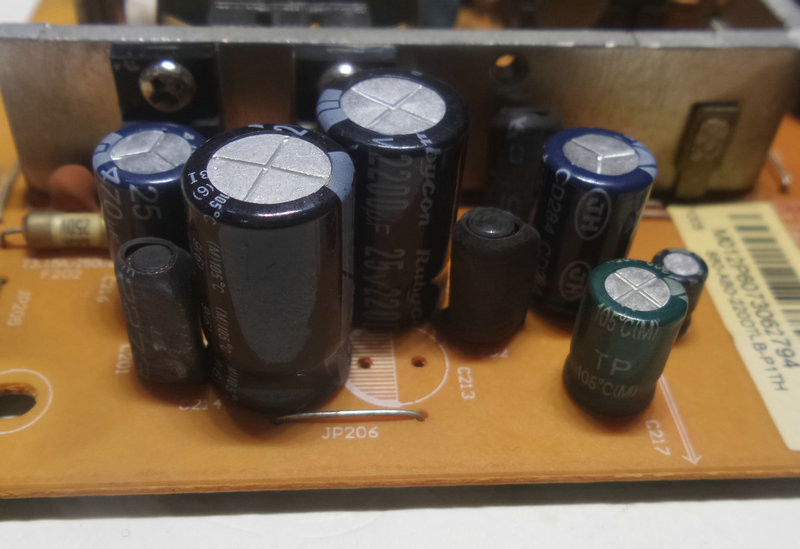

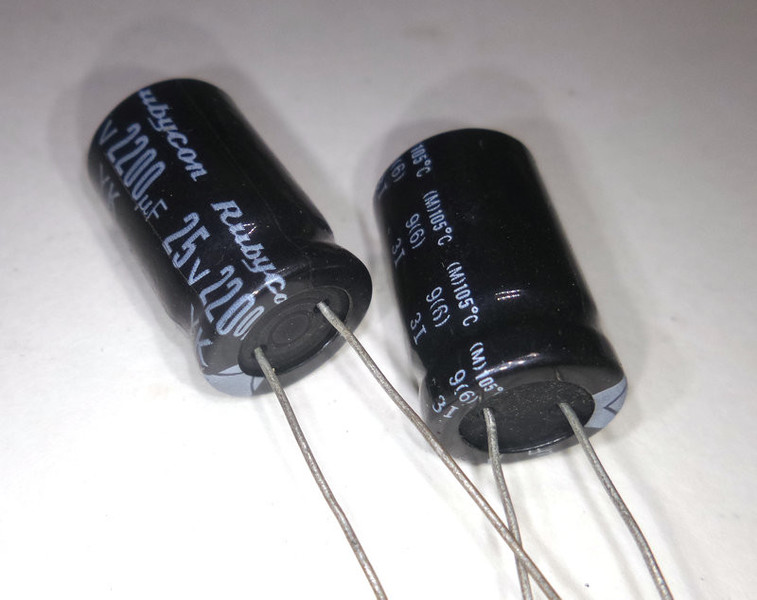

直接找了两个2200uf的换上去。
5V部分电容也一起换掉。

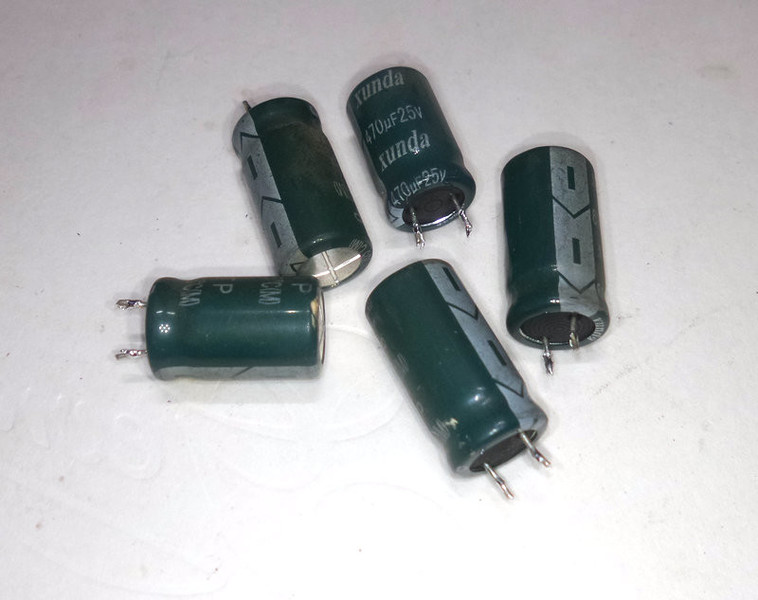

拆下来的5个电容。

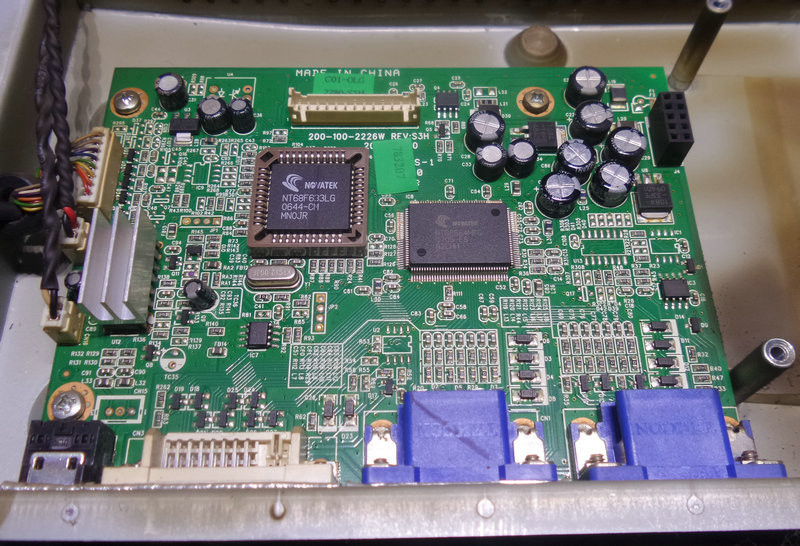

驱动板

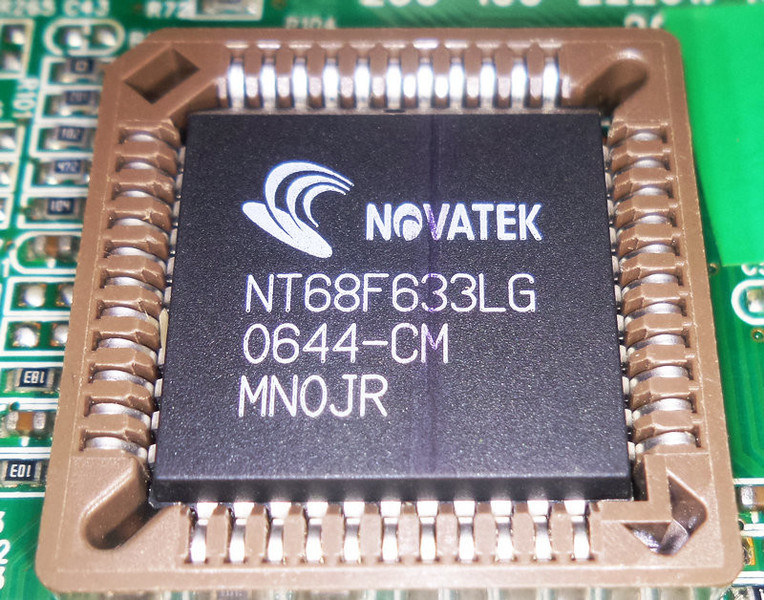

NT68F633LG MCU

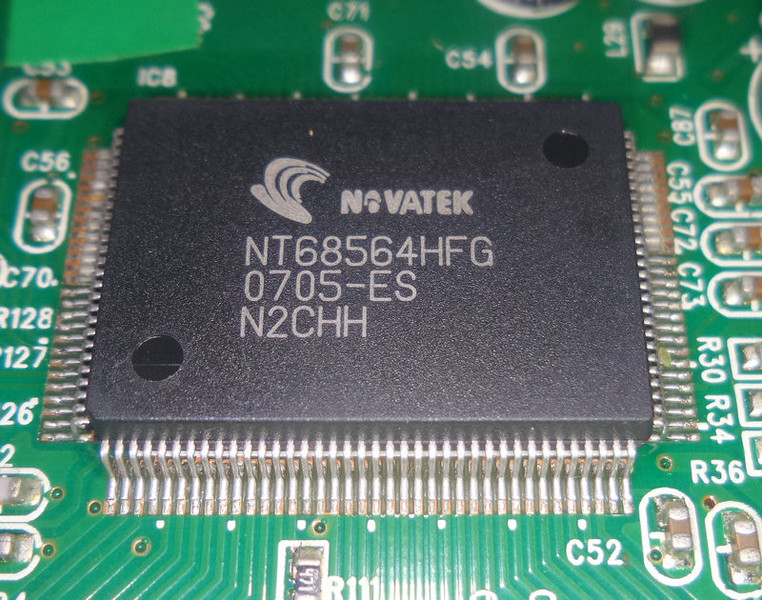

NT68564HFG液晶屏驱动IC。

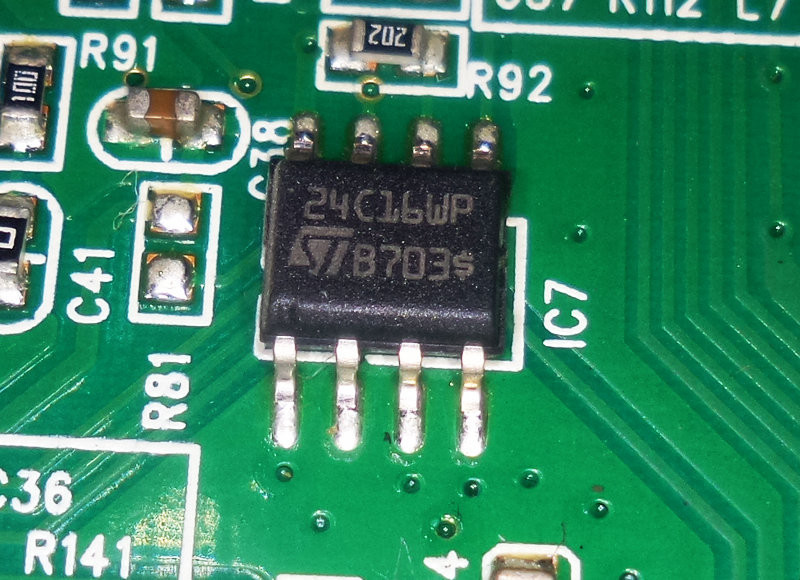

24C16

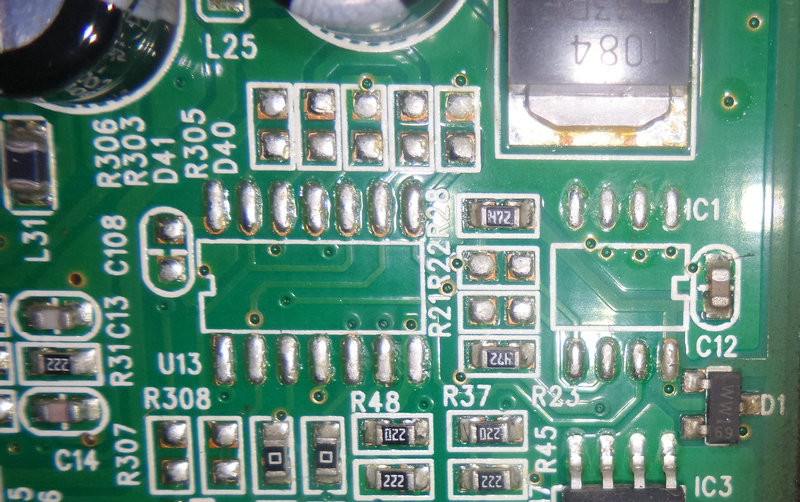

板上还有两个空的IC焊盘。不知阉割了啥功能？

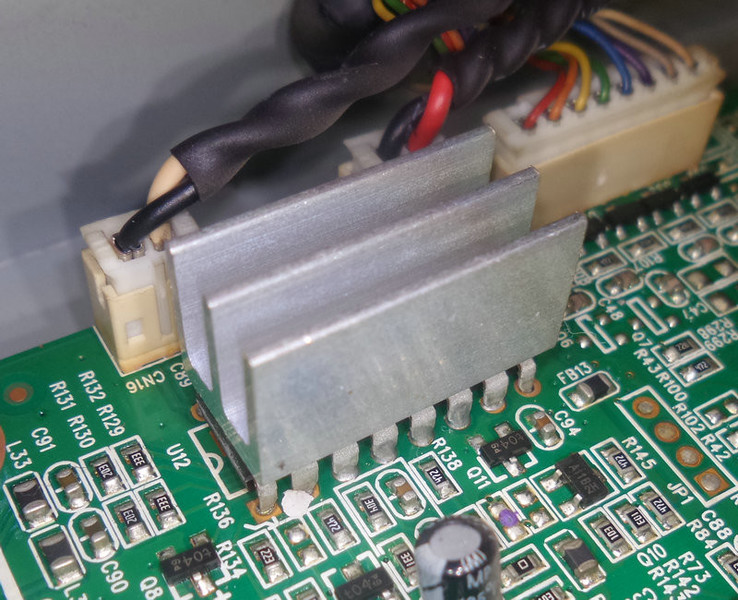

这个带散热片的不用想就知道是TEA2025功放IC了。

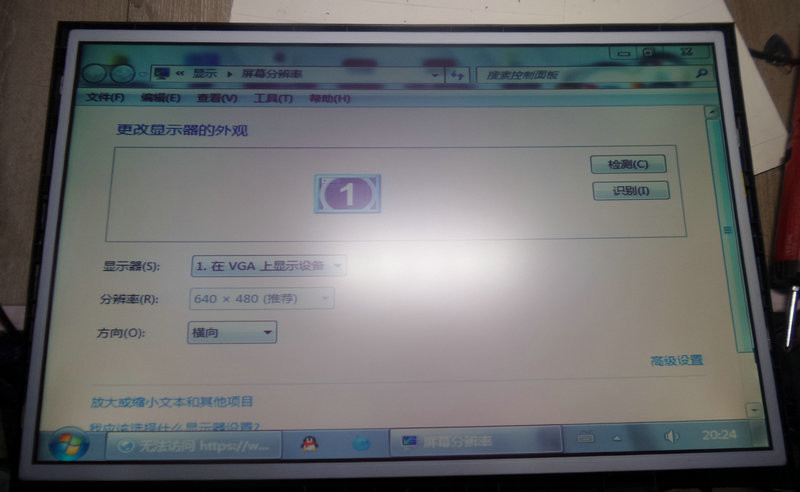

通电试机，显示正常了。不过灯管老化严重。这已经是最高亮度了。。。
看来有时间还得把灯管改成LED的。。。
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（19）

HD123 数字精灵 2019-9-23 23:36:58
680uF的电容，你拿2200uF的电容去替代？那个师傅教你的？
2019-9-23 23:36:58 回复
勇闯沙滩 数字大神 2019-9-24 06:33:24
修过一台LG40寸的有10年多了，说是不显示了，与你的情况差不多，低压好像有24V-18V-5V,有4个电容鼓了，换后能正常看了。看来电视年头长了电容易鼓不显示了是通病。
2019-9-24 06:33:24 回复
wgsd 数字大神 2019-9-24 07:38:20
HD123 发表于 2019-9-23 23:36
680uF的电容，你拿2200uF的电容去替代？那个师傅教你的？

表妹不是说了吗，680uF是两两并连，用一个大的代替两个小的需要申请吗
师娘没告诉你滤波电容大小的利弊关系呀
2019-9-24 07:38:20 回复
HD123 数字精灵 2019-9-24 09:49:35
wgsd 发表于 2019-9-24 07:38
表妹不是说了吗，680uF是两两并连，用一个大的代替两个小的需要申请吗
师娘没告诉你滤波电容大小的利弊 ...

那你这样容量还是大了撒！
2019-9-24 09:49:35 回复
wgsd 数字大神 2019-9-24 10:47:05
HD123 发表于 2019-9-24 09:49
那你这样容量还是大了撒！

滤波电容大了好处多多，只是成本增加。
同样功率的音频放大器的滤波电容，有的用几千到一万，有的就高达几万甚至十万以上。
2019-9-24 10:47:05 回复
HD123 数字精灵 2019-9-24 11:33:11
wgsd 发表于 2019-9-24 10:47
滤波电容大了好处多多，只是成本增加。
同样功率的音频放大器的滤波电容，有的用几千到一万，有的就高达 ...

电源滤波和音频滤波，不是一回事！哎，不说了
2019-9-24 11:33:11 回复
wgh1027 数字大神 2019-9-24 12:02:09
HD123 发表于 2019-9-24 11:33
电源滤波和音频滤波，不是一回事！哎，不说了

滤波电容不能用大，那个师傅教你的。
2019-9-24 12:02:09 回复
HD123 数字精灵 2019-9-24 14:47:04
wgh1027 发表于 2019-9-24 12:02
滤波电容不能用大，那个师傅教你的。

你咋不用个3300的？呵呵
2019-9-24 14:47:04 回复
人艰不拆 数字王者 2019-9-24 14:47:11
还还回去吗
2019-9-24 14:47:11 回复
chen131578 数字精灵 2019-9-24 21:00:52
代替的电源滤波电容没有相同容量的用大点的代替才能保证滤波效果，耐压要用大于等于原耐压值的才安全。基本的道理。
2019-9-24 21:00:52 回复
snowrose2000 楼主     数字精灵 2019-9-24 21:34:58
HD123 发表于 2019-9-24 11:33
电源滤波和音频滤波，不是一回事！哎，不说了

音频放大器，简称功放。
一台功放机上能用到上万 UF电容的，也只有电源部分了。
你以为？
2019-9-24 21:34:58 回复
HD123 数字精灵 2019-9-24 21:58:21
snowrose2000 发表于 2019-9-24 21:34
音频放大器，简称功放。
一台功放机上能用到上万 UF电容的，也只有电源部分了。
你以为？ ...

大功率的东西电源部分，用到上万uF的电容，为什么，你知道吗？你以为只是滤波吗？在电子电路中电源单是滤波，用不着这么大容量的电容！你可以做实验，用示波器观察，整流后交流电输出的波形，记下后，在加电解电容，470uF左右的，再观察波形，记下后，再换个1000uF的，记下波形后，再换2200uF的，你看看这三个电容对交流滤波，有什么变化？
2019-9-24 21:58:21 回复
HD123 数字精灵 2019-9-24 21:59:45
chen131578 发表于 2019-9-24 21:00
代替的电源滤波电容没有相同容量的用大点的代替才能保证滤波效果，耐压要用大于等于原耐压值的才安全。基本 ...

你说得对！
2019-9-24 21:59:45 回复
wgsd 数字大神 2019-9-24 23:14:46
HD123 发表于 2019-9-24 21:58
大功率的东西电源部分，用到上万uF的电容，为什么，你知道吗？你以为只是滤波吗？在电子电路中电源单是滤 ...

如果你的示波器不要坏的，会有明显的差别，没有示波器可以仿真看看？
2019-9-24 23:14:46 回复
HD123 数字精灵 2019-9-24 23:34:55
wgsd 发表于 2019-9-24 23:14
如果你的示波器不要坏的，会有明显的差别，没有示波器可以仿真看看？

这些简单电路我原来在厂里搞技术，早就摸透了，这些用示波器一看就知道，光靠电容滤波是不够的
2019-9-24 23:34:55 回复
wgsd 数字大神 2019-9-24 23:44:20
HD123 发表于 2019-9-24 23:34
这些简单电路我原来在厂里搞技术，早就摸透了，这些用示波器一看就知道，光靠电容滤波是不够的
...

真是无语了
2019-9-24 23:44:20 回复
wgsd 数字大神 2019-9-24 23:45:54

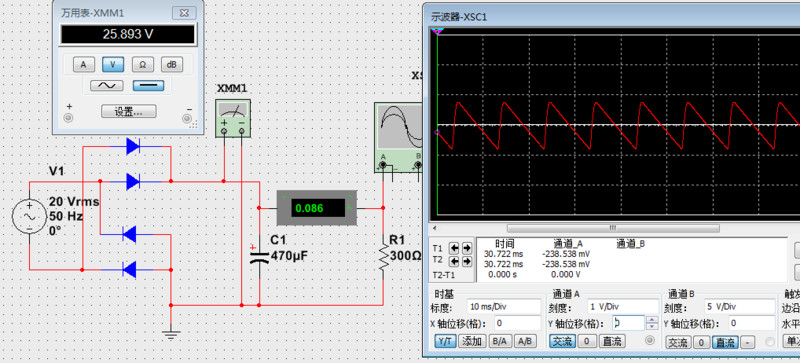

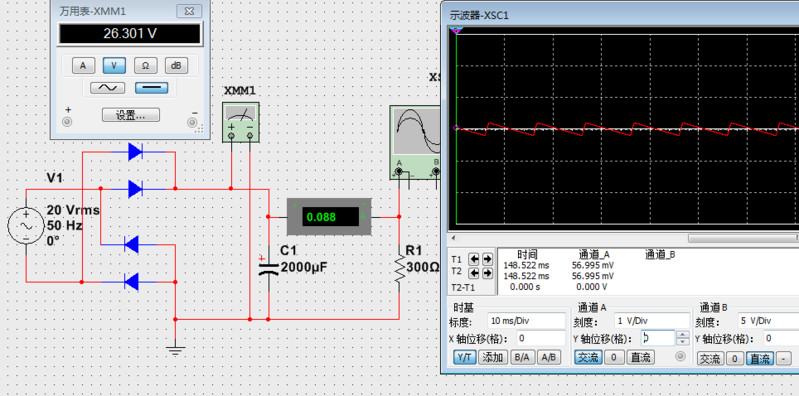

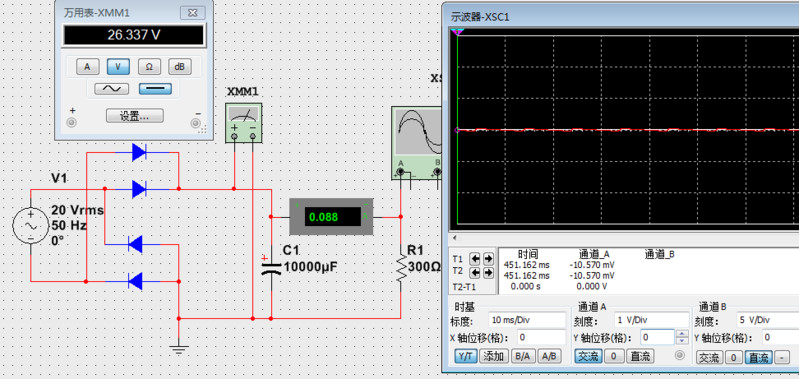

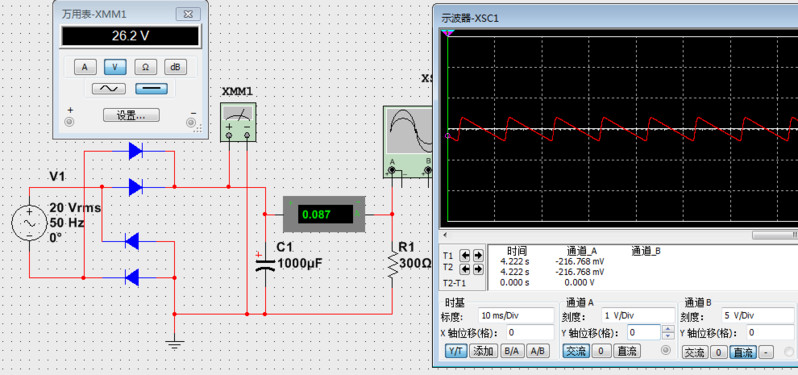

给你个仿真看看 G0.png g1.png G2.png G3.png
2019-9-24 23:45:54 回复
chen131578 数字精灵 2019-9-25 07:11:34
wgsd 发表于 2019-9-24 23:45
给你个仿真看看

牛掰
2019-9-25 07:11:34 回复
lxd7343 数字梦想家 2019-10-4 05:45:42
嗯，学习了，原来电路仿真还可以这么玩
